演播室在线图文包装与传统字幕机的区别-socam
高清演播室在线包装系统的应用与技术
高清演播室在线包装系统的应用与技术作者：殷茂森陈东来源：《传播与制作》2013年第11期【摘要】本文系统介绍了青岛电视台新闻高清演播室，在直播、录播中前景包装、背景包装的应用和视音频信号的切换调度以及背景大屏的技术特点及应用。
【关键词】前景包装背景包装拼接处理器应急预案2012年青岛电视台新建设了120㎡电视新闻高清直播演播室，该演播室采用在线包装系统和背景在线控制系统，采用了艾迪普在线包装和大屏控制系统的组建，演播室采用三菱67寸LED光源高分DLP数字拼接墙、13㎡LED显示屏、103寸58寸等离子屏、以及3*50寸三联屏等离子屏作为演播室直播背景。
此演播室为新闻类直播与录播，需要很强的互动性，因此在线包装系统根据栏目的需求进行了详细的包装和功能的转换，将在线包装系统分为前景包装和背景大屏的包装，前景包装系统由图文在线包装、字幕包装、短信互动组成，背景包装系统由图文在线包装、智能视景播出系统（iPlayer）、智能调度系统MediaLive系统组成，并且通过16*16的矩阵进行调度。
一.前景包装系统1.图文在线包装图文在线包装系统为主备两套互为备份，这两套系统接入主切换台，每套系统为两路视频信号的接入并通过视频矩阵对信号源进行相应的切换，一路音频的输出至音频调音台（如图1）。
2.字幕包装与短信互动字幕包装与短信互动系统为一个整体包装，它为了提供电视节目与观众的实时互动，提供了短信平台进行评论，由短信接收机进行收集最终发送给字幕机进行实时播出滚动互动信息。
前景在线图文包装系统主要为视频画面提供有效信息，提高辨识度，为观众提供最主要的信息资料，标题、图文信息、文字信息、人名身份、游飞信息、短信互动以及与前方记者进行卫星车和3G信号的连线等（如图2）。
二.背景包装系统背景墙最直接和最本质的功能是为节目提供有效的信息和视觉冲击，由一成不变的固定景片改为灵活调用的视频和图片。
调用视频和图片主要由大屏控制系统来完成。
图文在线包装系统在新闻节目中的应用
在 线在 制作 和播 出新 闻节 目过程 中的特 点做 了总 结 。
【 关键词 】图文在线 包装 系统 模板 导入
随着 电视技术 的发展 ，各电视台对节 目的包装 要
这 些时 间线 之 间相互 配合 ，就 完成 了复杂场 景 的
制 作 。多时 间线 处理 技术 完全 打破 了传 统包 装软
Ｓ ｒｅ （ ｅ ｖ ｒ 图文 受控播 出系统 ）三部分组成 。模板制作 系统 的 主要 特 点是 ：它 突破 了传统 字 幕机 二 维创 作 空 间的局限 ，实现真正 的三维创作 。在支持三维 创作 的基础上 ，还能够做到对 三维场景 的实时渲染 ，充分 发挥 设计 人 员的想 象 力 。它 采 用 了多 时 间线 的处 理 方法 ，可以将 复杂的动 画场 景进行分解 ，模板制 作系 统 中有 专 门做一 直 循 环动 作 的时 间线 ，有 到 某个 状 态才 开始循环 的动作的时 间线 ，有入 、停 、出动作 的
出控 制 。
了受众 对 新 闻节 目呆板 的认 识 。为 了提 升新 闻节 目 的包装 ，内蒙古电视台汉语 １ ０ｍ。 ０ 直播演播室导控机
房 引入 了大洋 Ｄ３ ｉｅ Ｇ ａ ｈ ｃ 演播室 图文在线 包 －Ｌ ｖ ｒ ｐ ｉｓ 装系统 ，该系统可以 实现新 闻整体 包装 ，并 能够在线
重 ，我们 就主 要应 用 了播 出控制 系统 ，也 就是 将
当天 的 内容更 新 到 已定 好 的模板 中 ，利 用 图文在
线的导 入 、导 出功 能可 以更 快捷 的具
体 步 骤为 ： ２ １编辑制作 ．
首 先是 制 作播 出串联 单 ，将 当天新 闻逐 条进 行排序 ，以 ． ＸＴ文件形式按以下格式 编辑 ，如图 Ｔ
舞台字幕与表演不同的原因分析及处理对策
舞台字幕与表演不同的原因分析及处理对策摘要：作为高科技产品舞台字幕显示屏替代了原有的幻灯字幕，适用的艺术表演场所包括影院、歌厅、剧场、礼堂大会堂、电视演播厅等，用来对唱词台词剧目介绍等进行显示。
关键词：舞台字幕表演同步显示原因分析功能作用一、引言在当代舞台字幕及灯光已经成为舞台表演的一种形式，在各种艺术表演场合其重要性越来越突出。
采用激光字幕机的制作方法周期长，不能够满足市场需求。
而电脑字幕机的研制，是利用影片上的dts 时间码自动跟踪电影画面，使舞台字幕得到很大程度的改善。
二、舞台字幕功能特点（1）方便控制：采用计算机进行控制，可一机双屏也可一机单屏，仅仅需要一根两芯通讯线便可连接放置在舞台前方两侧舞台字幕机和计算机。
（2）大视角高亮度：采用宽幅大视角、超高亮度发光器件，可达300米的视距，拥有大于150゜的视角，保证无论在剧场任何地方都能够清晰观看。
（3）软件性能﹕界面是windows中文，快捷的内容编写、实用简单，便于演出中进行随时修改；拥有多种换屏方式，特有的播出计时功能，方便浏览上下文。
三、舞台字幕及灯光的意义（1）在当代舞台字幕及灯光已经成为舞台表演的一种形式，在各种艺术表演场合其重要性越来越突出。
它为舞台表演不仅创造了良好的表演环境，最主要的是将表演中短暂的瞬间转变为观看者心中的永恒。
随着它的出现和发展，空间和时间的对比被形象的加强了，为现代艺术表演拓展新的演出空间，在舞台场景及活动中使得各种艺术表演能够顺利进行。
（2）舞台技术布景和舞台字幕及灯光是现代艺术表演进入具体创作后相当重要的一环。
对剧本的仔细阅读是舞台设计师必须要做的事情，只有对具备有深切的感受和体会，才能领悟到导演的创作思路，从而对剧作的意蕴和内涵的揭示应用艺术手段，对演出的空间及场景的构建更加合理，并且能为现场演出提出良好的建议和合理的调度。
四、舞台字幕与表演不同的原因分析本文以舞台戏曲表演为例进行阐述，在舞台表演时戏曲字幕用于同步播放时，在字幕设计中其特点和存在的问题有：（1）使用典故较多，不规则的句法结构，较多的重复字句；（2）时有出现的文化缺陷，具体指的是观念或事务的或缺现象存在于不同民族间，在进行字幕设计时，表层的语言和深层的文化都要考虑进去，这样语言中的全部文化信息和文字信息才能最大限度的表达出来，可以采用解释、省略、意译、替换等方式进行处理，达到字幕和表演的同步；（3）传统的技术不能满足需求；（4）字幕设计者对表演整个过程不能设身处地的了解。

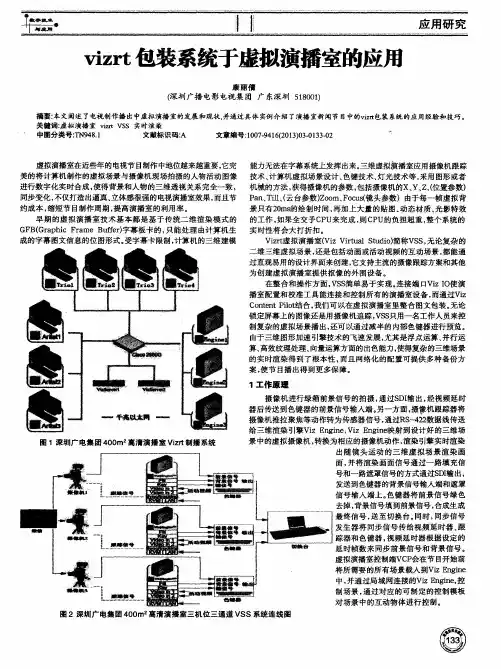

vizrt包装系统于虚拟演播室的应用
景 中的虚拟摄像机 ， 转换为相应的摄像机动作 ， 渲染引擎实时渲染 出随镜 头运 动 的三维虚 拟 场景渲 染 画
面， 并将渲染画面信 号通过一路填充 信 号和一路遮罩信号 的方 式通过Ｓ Ｄ Ｉ 输 出， 发送 到色键器的背景信号输入端和遮罩
对场景 中的互动物体进行控 制。
图 ２深圳广 电集团 ４ ０ ０ ｍ。 高清演播室三机位三通道 Ｖ ＳＳ系统连 线图
◎
应 用 研 究
２深堋广Байду номын сангаас集团 ￣ Ｊ ￣ ０ ｍ２ 高清演播宣 Ｖ Ｓ Ｓ应用
据
起来 。 通过审核 ， 将符合标准的场景导入到Ｅ ｎ ｇ ｉ ｎ ｅ 渲染引擎 中， 节目 ２ ． １系统 结 构 播 出时 ， 摄 像 机 传感 器 将 跟 踪 信 号 传 递 给渲 染 引擎 进 行 位 置 跟 踪 ， 深圳广 电集团４ ０ ０ ｍ 高清新 闻演播室 现有 多节 目应 用Ｖ ｉ ｚ ｒ ｔ 在 并通过色键器合成画面反馈给监视器 ， 由导播切 换不 同机位镜头 。 线包 装系统 ， 包括（ 《 正午３ 吩 》 、 （ 《 军情直播间》 等。 该演播室 现使用３ ＶＳ Ｓ 支持 外部 的接 口和命令来触发控制虚拟演播室的虚拟元 台Ａｒ Ｕ ｓ ｔ ｉ ￣ 计工作站于美编区， ２ 台Ｓ ｅ ｒ ｖ ｅ ｒ ￣务器 ， ５ 台Ｅ ｎ ｇ ｉ ｎ ｅ ￣染引 播控 端在ＶＣ Ｐ中进行场景切换和互动元素的控 制 ， 在需要更新 擎 于机房 ， ３ 台Ｔ ｒ ｉ ｏ ｛ 番 控客户端 ， １ 台Ｔ ｉ ｃ ｋ ｅ ｒ ￣控客 户端于播控室。 所 素 ，
虚拟演播 室在近些年的电视节 目制作 中地位越来越重要， 它完 能力无法在字幕系统上发挥 出来。 三维虚拟演播室应用摄像机跟踪 美 的将计 算机 制作 的虚 拟场景 与摄像机现 场拍 摄的人物 活动 图像 技术 、 计算机虚 拟场景设计 、 色键技术、 灯光技术等 ， 采用 图形或者 进行数字化实 时合成 ， 使得背景和人物 的三 维透视 关系完全一致 ， 机械的方法 ， 获得摄像机 的参数 ， 包括摄像机的ｘ、 Ｙ、 Ｚ 、 （ 位置参数） 同步变化 ， 不仅打造 出逼真 、 立体感很强的电视演播室效果 ， 而且节 Ｐ ａ ｎ 、 Ｔｉ ｌ ｌ 、 （ 云 台参数） Ｚ ｏ ｏ ｍ、 Ｆ ｏ ｃ ｕ ｓ （ 镜 头参数）由于每一帧虚拟 背 约成本 ， 缩短节 目制作周 期 ， 提高演播室 的利用率 。 景只有２ ０ ｍｓ 的绘制时 间， 再加上大量 的贴 图、 动态材 质、 光 影特 效 早期 的虚拟演 播室 技术基本 都是 基于 传统二维 渲染模 式的 的工作 ， 如果 全交 予Ｃ Ｐ Ｕ来完成 ， 则Ｃ Ｐ Ｕ的负担超重 ， 整个系统的 ＧＦ Ｂ（ Ｇ ｒ ａ ｐ ｈ ｉ ｃ Ｆ ｒ ａ ｍｅ Ｂ ｕ ｆｅ ｒ ） 字幕板 卡的 ， 只能处理 由计算 机生 实 时 性 将 会 大 打 折 扣 。 成的字幕 图文信息的位 图形式 。 受字幕卡限制， 计算机 的三维建模 Ｖ ｉ ｚ ｒ ｔ 虚拟 演播 室（ Ⅵｚ Ｖｉ ｒ ｔ ｕ ａ ｌ Ｓ ｔ ｕ ｄ ｉ ｏ ） 简称Ｖ Ｓ Ｓ， 无论复杂 的 二维三维虚 拟场景 ， 还是包括动画或活动视频的互动场景 ， 都能通 过直观易用的设计界面来创建， 它支持主流的摄像跟踪方案和其他

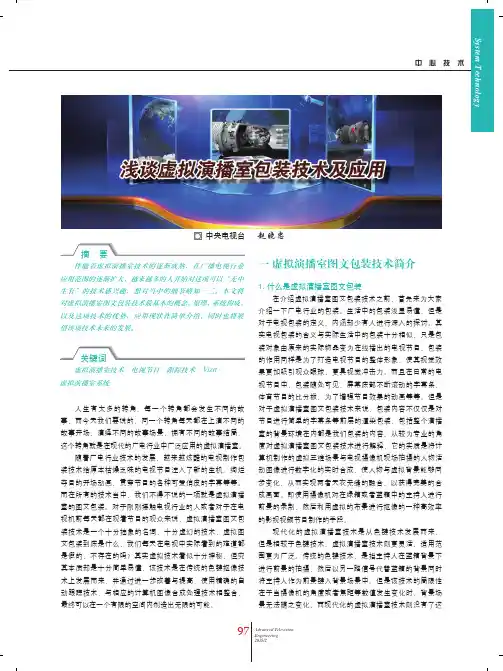

浅谈虚拟演播室包装技术及应用
伴随着虚拟演播室技术的逐渐成熟，在广播电视行业应用范围的逐渐扩大，越来越多的人开始对这项可以“无中生有”的技术感兴趣，想对当中的细节略知一二。
本文将对虚拟演播室图文包装技术最基本的概念，原理，系统构成，以及这项技术的优势，应用现状作简单介绍，同时也将展望该项技术未来的发展。
虚拟演播室技术 电视节目 跟踪技术 Vizrt 虚拟演播室系统 中央电视台赵晓忠人生有太多的转角，每一个转角都会发生不同的故事，而今天我们要说的，同一个转角每天都在上演不同的故事开场，演绎不同的故事场景，拥有不同的故事结局，这个转角就是在现代的广电行业中广泛应用的虚拟演播室。
随着广电行业技术的发展，越来越炫酷的电视制作包装技术给原本枯燥乏味的电视节目注入了新的生机。
绚烂夺目的开场动画，贯穿节目的各种可爱俏皮的字幕等等。
而在所有的技术当中，我们不得不说的一项就是虚拟演播室的图文包装。
对于刚刚接触电视行业的人或者对于在电视机前每天都在观看节目的观众来说，虚拟演播室图文包装技术是一个十分抽象的名词，十分虚幻的技术，虚拟图文包装到底是什么，我们每天在电视中实际看到的难道都是假的，不存在的吗？其实虚拟技术看似十分神秘，但究其本质却是十分简单易懂，该技术是在传统的色键抠像技术上发展而来，并通过进一步改善与提高，使用精确的自动跟踪技术，与相应的计算机图像合成处理技术相整合，最终可以在一个有限的空间内创造出无限的可能。
一 虚拟演播室图文包装技术简介1. 什么是虚拟演播室图文包装在介绍虚拟演播室图文包装技术之前，首先来为大家介绍一下广电行业的包装。
生活中的包装浅显易懂，但是对于电视包装的定义，内涵却少有人进行深入的探讨。
其实电视包装的含义与实际生活中的包装十分相似，只是包果更加吸引观众眼球，更具视觉冲击力。
而且在日常的电视节目中，包装随处可见，屏幕底部不断滚动的字幕条，体育节目的比分板，为了增强节目效果的动画等等。
但是对于虚拟演播室图文包装技术来说，包装内容不仅仅是对节目进行简单的字幕条等前层的渲染包装，包括整个演播室的背景环境在内都是我们包装的内容。
中央电视台新址体育频道演播室图文包装系统概述
中央电视台体育频道演播室是首个在央视新址启用的演播室群组，承担体育频道、赛事高清频道、风云足球频道节目的录制直播任务。
本文对新址体育频道演播室图文包装系统作了简要概述。
演播室群组 在线包装 虚拟 图形渲染 点评交互中央电视台CCTV-5体育频道于2012年7月3日完成新址首播，是最早进驻央视新址的频道之一。
综合制作区体育频道演播室，包括E14演播室群组（E14、E15、E17演播室）、空中演播室E16和前场E18、E19演播室。
其中，E14演播室群组是首个在央视新址应用的演播室群组，承担CCTV5体育频道、CCTV5+赛事高清频道日常体育赛事转播、体育专题录制和体育新闻直播的主要任务。
一 演播室概况介绍演播室建设之初，对六个演播室的定位分别是：E14承担CCTV5体育频道赛事转播与体育专题等大部分主要节目的制作，E15负责CCTV5+赛事频道的转播和录制，E16负责风云足球频道节目的录制播出，E17负责每天5档的体育新闻直播。
因此在配置上，E14演播室配备了最为全面的图文包装系统，包括3套OAG 在线包装、1套Powerwall-4K 大屏包装系统、2套高清三维虚拟系统（包含1台采用云顿250E 传感器的固定机位、1个采用日本昭特公司TK-53VR II 传感器系统的摇臂机位）和1套电子沙盘系统；E15配备3套OAG 在线包装和1套棋赛点评系统；E16配备2套OAG 在线包装系统；E17配备3套OAG 在线包装和1套读报点评系统；E18、E19演播室根据节目部门对前场转播系统需求灵活配备图文包装系统规模。
目前，E14演播室录制的节目有《天下足球》《足球之夜》《篮球公园》以及奥运会、世界杯等大型赛事的专题节目；播出的节目；E17演播室每天直播5档体育新闻：《体育晨报》《体坛快讯》《体育新闻》《体育世界》和《体育咖吧》，每日直播总时长达4小时。
参与制作的大型赛事专题节目包括2012年的伦敦奥运会、2014年的巴西世界杯、2016年的巴西奥运会和法国欧洲杯以及其他重要大型赛事。
中央电视台E10演播室视频系统升级改造设计与实施
本文主要介绍了中央电视台E10演播室为应对体育频道提出的风云足球频道和高尔夫网球频道节目直播需求，进行的视频系统升级改造，包括与后期混合制作岛的紧耦合、字幕包装系统的调整、播放录制系统的增加。
系统修改 软件设置 布局调整一 E10演播室系统概况简述中央电视台E10演播室为传统的250m 2封闭演播室，位于光华路办公区E 区的B2层，是E08演播室群中三个演播室之一，功能定位上主要面对综合节目的直播及录制工作。
2014年投入使用以来，完成了包括《中国诗词大会》《最佳时刻》《空中剧院》《围棋联赛》等大型节目的直播任务，也包含《百家讲坛》《开门大吉》《读书》《交换空间》《我爱发明》和《今乐坛》等节目的制作任务，系统至今运行稳定，各档节目制作顺利，反响良好。
1. 视频切换系统采用2M/E 高清切换台Snell KAHUNA360作为视频系统主路信号，采用64×32多码流高清矩阵作为视频系统备路信号和其他信号选择调度。
2. 摄像机系统E10演播室配置4台松下AK-HC3500AMC 高清摄像机，3台采用中型三脚架配置23倍标准镜头，1台采用5米摇臂配置14倍广角镜头。
光华路办公区主控系统为E 区B2层演播室配置外来信号路由的原则为共享和独享相结合，为整个E 区10个演播室配置4路共享外来信号，为每个演播室配置4路独享外来信号即4路公共+4路自用。
E10演播室配置2台高清固态延时器实现主、备路信号的延时工作。
一般采用演播室前延时信号处理方式并通过跳线来进行外来信号路由选取和延时，也可通过跳线来对演播室主备PGM 信号进行后端延时。
5. 字幕包装系统E10演播室配置两台大洋包装机及一台大洋字幕机，两台包装机互为备份。
包装机中的场景模板都是由包装岛制作完成后，通过演播室网关传到包装机中。
大洋包装机所使用的软件有三个，分别是Server （服务器数据库）、Director （用于播出）和Designer （用于导入场景，修改模板）。
电视节目制作中的字幕与在线包装的应用
电视节目制作中的字幕与在线包装的应用摘要：遂着科学技术的发展，电视节目的制作方式也是日新月异。
如今字幕与在线包装是电视节目制作中重要的环节，无论是早期的后期制作还是在数字技术广泛应用的今天，字幕与在线包装几乎是无处不在的，广泛应用在栏目、节目宣传片、频道包装中。
通过对字幕与在线包装系统的实际应用，展示了字幕与在线包装从设计到制作的流程与技术手段。
字幕与在线包装首先是个设计的过程，同时依托计算机为基础，利用现有的技术设备，比如字幕机、在线包装系统，后期制作软件等，达到电视节目传达信息和视觉效果强化的目的，让观众在总多的节目中通过形象识别记住该节目，这就是字幕与在线包装要达到的效果，因此整个体系设计与应用都围绕着节目本身来实现。
在具体的运用中掌握好制作技术固然重要，但更重要的是如何在规范的制作流程中，发挥创意，保持创作热情，能在实践操作，将节目更好的展现在观众的面前，能将技术手段更好的利用，在传达有效的信息同时将视觉效果呈现的更加多元化，更加贴近观众。
关键词：字幕；在线包装；设计；应用；信息Television subtitles and online package and itsapplicationAbstract: And with the development of science and technology, the making of TV programs is also change rapidly. Now the subtitles and online package is an important part in the production of TV programs, whether early post-production or digital technology in the widely used today, subtitles and online package is almost ubiquitous, widely used in the column, show promo, channel packaging. The subtitles and online package system practical, show subtitles and online packaging from design to production process and technical means. Subtitles and online package first is a design process, while relying on the computer for the foundation, use of the existing technical equipment, such as subtitles machine, on-line packaging systems, post-production software, to television programs communicate information and visual effect enhancement purposes, let the audience in the total number of programs through the image recognition to remember the show, this is the subtitles and online package to achieve results, so the whole system design and application of all around the program itself to achieve. In specific application master production technology is important, but more important is how to regulate the production process, creative, keep the creative enthusiasm, in practice, the program will be better to show in front of the audience, the technical means to better use in communication, effective information and visual effects the more diversified, more close to the audience.Key words: subtitle; Online packaging; design; information目录第1章绪论 (1)1.1字幕与在线包装发展现状 (1)1.2课题的目的与意义 (1)1.3本课题要解决的主要问题 (1)第2章电视节目中的字幕制作 (2)2.1字幕的类型 (2)2.2字幕设计的原则 (2)2.2.1字幕与画面的关系 (3)2.2.2字幕与色彩的关系 (3)2.2.3字幕与光色的关系 (4)2.2.4字幕与运动方式和节奏的关系 (5)2.3字幕的制作方式 (5)2.4字幕制作常用软件 (5)第3章电视节目中的在线包装 (7)3.1在线包装体系介绍 (7)3.2在线包装的技术应用层面 (8)3.3在线图形模板使用的原则 (9)3.1.1安全性 (9)3.3.2准确性及重要性 (9)3.3.3实现最好的效果 (9)3.3.4信息要概括 (10)3.3.5提前多设计模板 (10)3.4电视字幕与在线包装的关系 (10)第4章字幕与在线包装在电视制作中的应用 (12)4.1栏目定位分析的依据 (12)4.2整体构思 (12)4.2.1 确立在线包装调性 (12)4.2.2字幕体系的设计 (15)4.3设计体系的实现 (16)4.3.1在线包装设计的实现 (16)4.3.2字幕体系设计的实现 (17)4.3.3素材与字幕设计的实现 (18)第5章《唱响》字幕设计与在线包装案例效果展示 (21)5.1字幕设计与在线包装设计和栏目整体包装风格的对接 (21)5.2在线包装设计中版式的运用 (22)5.3字幕设计的运用 (24)致谢 (29)参考文献 (30)第1章绪论1.1字幕与在线包装发展现状伴随着电视制作技术的发展，字幕在电视节目中的位置越来越重要。
电视包装---字幕系统
在使用字母语言的国家，特别是使用英文语 系的电视频道，字体统一有很高的可行性。 英文语系只需要设计26个字母和10个阿拉伯 数字即可。许多电视频道的确正在这样做， 设计师为频道专门设计一套风格独特的字体， 应用于频道包装的字幕系统中，大大增强了 频道视觉形象统一识别的力度。而在中国， 电视频道却没有这样的幸运。中文汉字以不 同笔划组合构成，要设计一套专用字体，工 作将是海量的。目前，众多电视频道惯用的 方法是直接从常用字体库中，挑选一套风格 与频道吻合的字体。实为不得已之举，也时 常面临与其他频道共用一套字体的尴尬。
底图 电视画面是动态的，致使字幕使用时的背景画面，在明暗关系上有着极大的不确定 和随机性。为了避免因为背景画面明暗层次不同而影响文字的清晰显示和准确识别， 通常包装设计师都在文字底下加上衬托底图。 底图在图形设计、色彩搭配、运动方式等方面，应与频道整体包装风格相一致。以 图形设计为例。字幕系统中的底图，应巧妙利用频道标识和频道辅助图形。力求在 衬托文字信息的同时，也反映出频道品牌识别的信息。
演绎出新的视觉效果，带给观众非凡的视觉享受。随着电
视包装技术的发展和电脑特效技术普及应用，字幕系统的设计也从早期简单 的静态平面扩展到如今动静结合的局面。动态字幕的使用，利用了电脑特效 技术优势，呈现出三维立体、动态变幻的视觉效果。在视觉上带给观众兴奋 和新奇感。
风格统一 一方面，字幕系统的设计风 格要与频道整体包装风格像 统一。在色彩设计、图形应 用、运动方式等多方面与频 道整体包装一脉相承，这是 维护频道整体形象的重要一 步；另一方面，字幕系统内 部也要统一设计。因为字幕 系统内部根据使用的对象和 内容不同，也风格。
[字幕]
频道信息直通车
便利观众对相关节 目信息的接收和正确理解。电视频道时常有着众多不
索贝入门手册
索贝入门手册索贝入门手册注意：用于提示用户需要注意的一般性信息。
重要：用于提示用户需要记忆的重要信息。
警告：用于防止用户产生破坏性误操作时的警示性文字。
第一章基础部分第一节SobeyNet新闻网络系统的优势SobeyNet应用于新闻节目制作的优势：提供从文稿、素材上载/收录、条目编辑、节目串编、审片到播出(含延时插播)、存档的全套解决方案。
真正体现节目资料共享、设备资源共享、协同制作和集中管理等非线性网络工作模式的优点。
以人为本，适用于多种编辑。
支持卫星收录、外拍、演播室直接上载等多种节目来源；支持“先上载后编辑”和“边上载边编辑”、“声配画”和“画配声”等多种互补的编辑模式；支持下载录播和网络直播等多种播出方式；多种专业工作站可根据具体工作流程和节目制作量任意组合搭配。
第二章网络工作流程我们把新闻节目的制作分为四个步骤：首先是将素材编辑成为一条可以向人们描述事件的新闻条目，称之为“条目编辑部分”。
这其中又因素材来源的不同而分为“卫星节目收录制作”及“自拍素材节目制作”。
而在“自拍素材节目制作”中，又因声音及画面的编辑顺序不同分为“根据声音配画面”及“根据画面配声音”两部分。
其次再把若干条目编辑成为一个可供播出的新闻节目，称之为“节目编辑部分”。
第三是“领导审片部分”。
最后是“节目播出部分”，因节目播出形式的不同分为“录播”及“直播”。
第三章如何使用SobeyNet新闻网络系统在本章，我们将按新闻节目制作的基本工作流程——即从上载、配音、预编辑、串编到录卫星节目；并考虑到记者对传统设备操作比较熟悉，而特别设计了串编上载功能，它模拟一台录机，可通过传统编辑控制器控制放机进行素材的搜索、打点及上载素材，并模拟传统的操作思路实现了“声配画”、“画配声”的功能。
第一节进入串编工作站1、与服务器连接：重要：若工作站与服务器及素材盘之间未建立连接，则工作站将不能上载及使用素材。
当工作站开机后，登录进入NT操作系统时，会出现“还原网络连接”提示，若网络连接还原失败，则工作站与服务器及素材盘之间便未建立连接。
浅述演播室视频系统及设备概况
浅述演播室视频系统及设备概况演播室是利用声、光、LED屏辅以创意道具以及舞美设计进行节目制作的场地。
在广电系统中，无论是新闻、访谈、音乐演艺还是综艺节目的制作，其所使用的演播室中都要集成有符合国际标准的视频系统。
本文以山东广电传媒技术有限公司1200㎡高清数字化演播室为例，简要介绍一下演播室视频系统及设备概况。
一、摄像设备简介电视节目的制作中，摄像设备起着类似“眼睛”的作用，它们负责把采集到的精彩瞬间，经过光电转换后传送到录制设备记录下来。
该演播室使用了12台SONY HDC2580便携式高清摄像机，该机具有新研发的220万像素2/3型宽屏逐行IT CCD和信号处理LSI，其16位AD转换器可提供更佳的画质并增强黑色再现。
除了标准的6参数用户矩阵，本机还具有16轴方向上的色彩色调和色度的多区矩阵调节功能，可以方便的进行多机位电视节目制作中色彩一致性的调节。
另外，HDC2580与HDCU2080所具有的（HD PROMPTER/HD TRUNK）IO功能，可实现特需条件下SDI信号的收发而不需占用过多的视频链路。
现场与HDC2580搭配使用的镜头来自佳能与富士的主流型号（XJ-23×6.8B、UA13×4.5B、UA22×8B、HA23×7.6B、HA25×16.5B等），配合带Z轴的杰讯摇臂、斯坦尼康、轨道等特殊摄像设备，极大的提高了节目制作的艺术创作性。
二、录像设备的配置精彩的节目自是需要记录下来并呈现给观众，负责记录工作的就是“录像机”，当前的广电系统中应用有多种媒介的记录设备。
该演播室导播间有6台SONY PDW-HD1600专业光盘录像机，该机支持多种编解码格式进行全高清（1920×1080）记录。
日常采用的是以1080/50I格式记录的HD4:2:2（50Mbps）数字分量文件，同时可记录8通道24-bit 48KHZ的高音质音频。
图文字幕包装在突发性新闻电视报道中的应用
时候视频画面结合大量 的图文字幕信息 同屏播 出；
●对节 目的视觉冲击感 和整体包装 的要求也越来越 高 ，
视频画面加简单字幕条 的应用越来越少 ． 取而代之 的是统一 栏 目风格的图文字幕包装 ． 各种带动态材质和光效的三维字
幕物件组成 了大量的三维场景动 画、动态双视窗等效果 ． 让
豳 中央电 视台 到 大 友
～
—
—
—
—
—
—
—
—
—
—
—
—
—
—
一
总结起来 ， 如今 的新 闻直播节 目需要做到 实时、 高效 、 内
举文 论 述 了 今氟 氡ｉ 餐 臻 霜 戈 宇舔 装 麓装 鞭 播
容 丰富 ，真正实现新闻直播让 老百姓爱看。
蟹求秘ｌ ｌ 数髫特蠢 适过变豫运 案豫螭述 乏宇蘩｛ 装 系统 曼
整 个 直 播 画 面 生 动 了起 来 。
ｌ
说 像 Ｄ － Ｇ ｉｅ ３ Ｌｖ 这样的设备可 以通过基于模板的边播 出边 Ｃ 修 改的功能和 多播 出器很好地 实现 以上需要 的功能 。在一个 镜头不停止播 出的同时 ， 以基于外部数据或者手动修 改下 可
９ ｖ ５ ｄｅ Ｉ…Ｔ Ｊａ ｎ ｅ Ａ ｄ 刚 ｃ
的现场直播 。
作 为独 立处理计算机 图形 图像的芯片运算单 元的高速发展
形成 了图形 图像 的各种处理 分工逐渐 细化 的趋 势 。Ｃ Ｕ和 Ｐ Ｇ Ｕ的合理分工 ， Ｐ 数据和指令存储交换的场所也由系统内存 扩展至 ＧＰ Ｕ显存 ，同时数据交换 总线也 从速度相对较 低的 ＰＩ Ｃ 总线 发展 到高速的 Ｐ Ｉ ｘ ｒｓ 总线 ，这使 得计算机 系统 Ｃ ｐｅｓ Ｅ 的实时处理能力大幅度提 高。这对于以图形图像为主要处理 任务 的字幕 系统 非常有利 ． 在实现更强大的字幕图文运算处 理能力 的同时 ． 可确保 电视设备 的实时性和同步 性。很多国 内厂商在 Ｇ Ｕ发展 的同时都使用了 Ｃ Ｕ ＋ＧＰ －／ Ｐ Ｐ Ｕ４ Ｉ Ｏ的模
VMAX一体化演播室说明书
VMAX一体化演播室系统使用说明书索贝数码科技股份有限公司目录目录 (1)一、软件快速入门 (5)1.典型工作流程 (5)2.界面概述 (7)二、系统架构及原理 (9)三、资源管理器 (11)四、色键抠像 (15)1.VMAX色键工作原理 (15)2.VMAX色键设置 (16)3.无限蓝箱设置 (17)4.注意事项 (18)前景物体的灯光布置 (19)蓝幕的灯光布置 (19)杂散光处理 (20)摄像机的白平衡 (21)五、摄像机参数调整 (22)1.固定镜头参数调整 (25)2.运动镜头参数调整 (29)六、空间拓展技术 (32)七、大屏幕 (34)1.视频物件 (34)2.大屏幕物件 (36)3.材质替换 (38)八、布局的制作 (39)九、字幕、包装模版制作 (42)1.字幕模版制作 (42)2.顺播模版制作 (43)3.三维模版制作 (44)4.物件属性特效详解 (45)面属性 (46)立属性 (51)影属性 (52)轨迹 (53)透明 (54)扰动 (55)划像 (56)延时 (57)间距 (58)行 (59)滚动 (60)曲线 (61)字浪 (62)5.时间线说明 (62)6.包装模版制作 (64)十、倒影效果调整 (66)倒影效果参数详解 (67)十一、播出设置 (69)播出 (69)播出预览窗 (70)机位切换控制 (70)机位切换播表控制 (74)字幕播出控制 (74)讯道在线包装播出控制 (75)播表编辑 (76)音频控制 (77)十二、场景制作教程 (78)1.3dsmax场景制作教程 (79)十三、系统设置 (82)1.系统设置 (83)3.系统状态 (85)4.背景样式 (86)5.环境设置 (87)十四、快捷键 (88)一、软件快速入门使用VMAX一体化演播室系统可以方便快捷地调度多个讯道的视音频信号，并可以实现虚拟演播室的功能，可以实时在线包装节目，添加三维字幕。
在节目录制的同时将节目录制保存。
电视转播及评论系统
电视转播及评论系统系统概述(中意体育市场部李先生130********)1.1体育比赛电视转播是指电视机构利用比赛现场获取的影像和声音为基础形式的信号源，制作加工后传递给观众观看的一种节目制作方式。
它是依托一个转播技术系统平台，经过电视机构编播人员的加工和处理，完成节目内容的制作。
1.2本图集设计的体育比赛电视转播系统是指这个技术系统中视频系统、传输系统在体育场馆内的应用情况。
技术系统是由多个系统组成的完整体系，包括视频系统、微波系统、音频系统、通信系统和传输系统等等。
1.32.信号流程2.1体育比赛电视转播系统的信号流程一般可分为场馆的信号创建、信号传输与节目信号制作三部分。
2.2场馆信号创建包括用摄像机和话筒把比赛现场的实况采集和拾取下来，经过导播对摄录的画面和声音进行切换，配上慢动作、字幕和特技组成的电视成品信号。
还包括评论员和内部通讯音频信号等。
2.3信号的传输是指利用传输设备，把信号分配到预先约定的电视广播机构，并按照电视广播机构的要求将最终制作完成的节目信号传送到指定接收设备。
2.4节目信号制作是指有转播权的电视广播机构按照各自的需求对信号进行再加工至可以直接呈现给观众的制作过程。
3.系统构成形式的多样性3.1体育比赛的电视转播节目因为其转播赛事规程、等级、影响力和商业运作模式等方面的不同，其技术系统的构成形式也不相同。
设置区域的差异性。
综合性体育比赛的电视转播需在同一时间内，将位于不同比赛场馆内的电视信号进行传送，一般需要一个相对整个场馆独立的电视转播中心来完成，传输部分将涉及各个比赛场馆和电视转播中心等多个不同区域。
单项体育比赛的电视转播系统的设置一般仅限于单个体育场（馆）内。
3.23.3系统格式的差异性。
在体育比赛转播中，由于现场摄像机位数量的不同，转播系统可分为单级系统和多级系统。
单级系统是指现场的转播车或电子现场制作（EFP）设备的切换台经过对镜头的一级组合切换即形成播出信号的系统。
浅析交互式演播室不同节目类型的图文包装方案形式
浅析交互式演播室不同节目类型的图文包装方案形式作者：夏梦娇来源：《智富时代》2015年第07期【摘要】由于数字技术和网络技术的迅猛发展，以及群众的审美精神需求双重力量的推动下，我们已经由从前的多媒体时代跨入了后来的新媒体时代，逐步进入了现在的全媒体时代。
在这个过程中，交互式演播室的表现形式不仅更加丰富，同时节目时效性更加强，节目内容的信息量也更加大，最后节目所包含的业务更加全面。
【关键词】交互式演播室；节目类型；包装方案一、新闻类节目设计一般分为新闻提要设计和新闻内容设计图文包装不仅仅是空间上的，也应该是时间上的。
这个理念在新闻节目图文包装中得到了较为集中的体现。
新闻演播室不再单单是一个播报区间，更是信息整合的高效内容生产的平台。
它应该有助于进行资讯的有效整合。
首先，新闻提要设计：新闻类节目的新闻提要相当于节目的目录，是下面播报内容的概览。
有点新闻提要是播音加画面如图，而有的新闻提要是主持人直接对着镜头念稿如图。
而采用播音加画面的新闻提要形式无疑能增强节目的可看点，在节目包装上也有更广阔的发挥空间。
其次，新闻内容设计：新闻内容是整个节目的核心内容。
“主要由新闻核心和新闻辅助构成”。
多样的播报形式能增加可看性，而图文模板的表意更准确则能大大提高节目质量。
通过背景大屏幕展现重点内容。
主持人对大屏上展现的内容进行解读和分析的同时，还可以对新闻进行一些深度的加工，从而形成了和大屏双向的互动。
这样就方便了观众详细理解播报信息。
同时，也可以将新闻现场画面、外景记者采访与专家评论都传递到背景大屏上，形成主持人与记者、专家的互动。
当主持人与连线的其他人产生面对面的交流，访谈才能更加到位。
让观众在更全面了解新闻的同时，也加深了新闻的深度。
之前新闻节目喜欢采用采用的虚拟植入的方式，进行主持人与记者或者专家的对话。
现在则多采用连线现场连线的方式。
虽然虚拟植入的效果比较炫酷，但缺乏了现场感与真实感。
现场连线是利用视频会议系统来实现的。
在线包装技术在《太空之吻》直播节目中的创新应用
在线包装技术在《太空之吻》直播节目中的创新应用摘要：信息时代的计算机图形图像技术的飞速发展，为电视节目的包装提供了各种可能，也适应了体验时代受众的观赏方式与欣赏需求。
2011年举国关注的神舟八号和天宫一号的成功交会对接，再次引发国人自豪感，但当初如何组织报道好这一航天盛况、体现中央电视台科教频道的特色，本文将结合直播内容与电视节目在线包装技术谈谈这次报道的不同之处。
关键词：新闻报道；直播节目；在线包装技术中图分类号g212 文献标识码a 文章编号 1674-6708（2012）66-0017-031 两高盛宴：用高科技手段打造航天高科技视觉盛宴2011年9月29日，这是我国航天事业又一个值得记忆的日子，这一天随着天宫一号的成功发射，开始了为期两年的交会对接实验，同时也吹响了中国建立空间站的号角。
天宫一号是一艘目标飞行器，它的主要目的是等待神舟八号与之进行交会对接实验。
因此这次天宫一号的发射非比寻常，它是我国进驻太空建立中国空间站的前奏，是进驻太空必须解决的第三大航天技术——交会对接。
11月1日，新一代的神舟八号飞船奉命赴约，追赶已经在太空飞行了一个多月的天宫一号，在距离地球344公里的太空完成中国首次无人交会对接，上演中国人在太空中的深情一吻。
随着短片的介绍，节目开场从遥远的太空拉回到当天的直播现场，为了体现这次直播的与众不同，不产生视觉上的跳跃，我们大胆地把演播室设计成太空舱形状，并将其置于茫茫宇宙之中。
要实现这个想法，显然不是靠简单的背景设置能做到的。
中国航天科技本身是勇敢创新大胆创造的结果，怎样把这次直播和这种社会主流价值观相吻合、并从科教频道的角度实现节目创作上的创新，打造一次两高盛宴成为节目主创在创作之初的共识。
2 虚实结合：把实景演播室与虚拟镜头设计相结合近年来,虚拟演播室技术已经被越来越多的电视台了解并使用,蓝箱、绿箱的虚拟演播室系统已经较为普遍,但虚拟技术的应用却远非于此。
当我们在实景演播室中需要出现虚拟元素并且要求这些虚拟的元素跟随摄像机镜头的运动而运动的时候,传统的虚拟演播室系统受限于蓝箱等诸多因素而不能满足使用的需求。
Easyset 3D在线包装系统在演播室的应用
音画制作︱Post ProductionEasyset 3D在线包装系统在演播室的应用文/重庆广播电视集团 谢鸣摘要 ：本文介绍了Easyset 3D在线包装系统在演播室的一些应用场景, 为同行挑选同类设备时提供一些思路和参考。
关键词 ：Easyset 3D在线包装系统；演播室2017年我台120平米演播室购买了一套Easyset 3D在线包装系统，其目的原本是为了改善在演播室出单人抠像节目时用切换台自带色键抠像略显粗糙的状况，经过一年多的实际使用，我们利用它的功能解决了栏目的不少需求,下面就列举一些实例来大致说明如何应用此款软件。
1. 软件简介Easyset 3D在线包装系统基于强大的eStudio渲染引擎，采用图146影视制作创新的无轨迹跟踪虚拟演播室系统（可用鼠标在显示屏上操作，见图1；也可手动操作面板，见图2），又被称为“二维半”系统，它的虚拟背景是由3DMAX等真三维制图软件做成，而人物在抠像后以二维贴图方式放进虚拟背景里，这种虚拟方法的缺点是人在景中没有真三维虚拟系统感觉那么立体，尤其是在人大幅度转向和走动时比较明显；但是在纯粹站姿和坐姿出像时，其优点也是很突出的，那就是简单、干净、快捷。
而且这种无轨迹跟踪相比于传统虚拟设备不需要增加传感器、计算复杂的跟踪数据，或对演播室进行改造，只需要很小的空间，对环境要求低,调图简单，前期准备时间少。
2. 软件应用2.1 应用1以前我们用切换台自带的抠像功能时，如果遇到主持人的衣着上有类似黄色的颜色（与绿背景是相近色，见图1），抠起来就会相当困难，要么得换成蓝背景，要么换衣服，要么就只能让编辑回去在非编软件上抠像，结果要么是抠像效果不好，要么是增加栏目的麻烦。
这里我们用软件的Chromakey功能中的Matte，里面有五个可调选项来进行细致的调整（见图2）。
从图1中可以看到，无论是人物边框还是衣服上的黄色部分都干净和清晰了，然后还可以在最下面的CreatePreset中把上面确定好的数据保存为文件形式，这样只要蓝箱灯光不变，主持人位置没有太多的变化，就不需要每次打开软件都进行一次抠像，人物抠像这一环节就可以省略了。
浅谈三维图文编播系统在综艺演播室的应用
浅谈三维图文编播系统在综艺演播室的应用文/海南广播电视台符曼摘要：电视节目是声音、画面和字幕相结合的综合艺术，随着电视技术的发展和字幕设备的升级，电视字幕呈现出了前所未有的美感，对电视画面起到画龙点睛的作用。
本文主要围绕三维图文编播系统在综艺直播节目上的应用进行探讨。
关键词：A10三维实时图文编播系统；字幕制作；电视字幕电视字幕是电视语言的一种，是电视画面中不可或 缺的部分，它能够使观众在不影响视听觉的前提下，从 电视画面中获得更多的信息，令观众直接了解、掌握那 些画面加解说难以表达清楚的意思，从而达到视、听完 美结合的效果。
随着电视制作技术的不断发展，三维图 文系统在高质量的三维场景渲染和真三维特技的强大 应用，使图文在综艺节目中呈现形式更加绚丽多彩。
1.电视字幕制作要点1.1检查节目组后期送来的字幕文件是否能被A10三维图文编播系统字幕机的动画转换系统识别转换综艺直播类节目不管在演播室还是外场，一般节目 按照先彩排、带机联排、直播的流程，整个环节下来 时间衔接比较紧，因此节目组必须提前制作好曲目条模 板、人名条、角标等带有通道的tg a系列文件。
字幕制 作人员要把文件经过动画转换系统转成n v e文件，再 进入A10三维图文编播系统字幕机根据节目需求添加 字幕。
1.2字幕制作注重颜色搭配和字体选择字幕与底板的搭配要考虑到干净悦目，恰到好处地 点缀画面，字幕颜色最好与底板形成反差，如果底板和 字幕颜色相近则可以通过给字幕加边或采用半透明彩色底板的方式形成颜色反差，确保字幕清晰可辨。
还可 以在底板上选择突兀的地方用屏幕取色来达到与底板 相匹配的字体颜色。
另外在选择字体时不能过小，否则 难以辨认，也不能过大，否则影响画面效果。
字体的笔 划不能过细，如在屏幕上显示过细的笔划容易丟失，也 不能过粗，影响字幕的辨认。
总的来说，字体选择要格 外注重规范性，将易于观众识別作为基本前提，尽量不 用繁体字、生僻字、异体字，在规范贴近节目特性的基 础上追求字体的灵活多样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在线包装系统与传统字幕机的关系
由于字幕图形渲染和展示是在线包装系统的核心功能，在应用方面仍然占有主要的地位，所以在线包装系统在功能上涵盖了字幕机的很多方面，技术上继承了字幕机的很多方面。
其超出传统意义所指的字幕机的方面，就体现在上述几个大的技术特点方面，包括渲染效果，视音频支持，状态点控制，数据后处理都可以认为是超集的部分，但是与传统意义上的字幕机最大区别应该还是其制播分离的工作流程以及专业化，网络化的部署方式和应用理念。
应该说，由于在线包装系统具备的画面渭染和合成能力，数据处理和展现能力都比较大地超越了传统意义字幕机，要充分发挥这些能力，就决定了针对它的模板设计与数据配置工作要求更为复杂，更为专业，一般需要经过培训的人员来进行，创意到设计实现也会需要一定的周期，而模板设计制作结果一旦审定，特别是与播出端外部数据源进行绑定之后，由于设计的投入比较大，涉及的东西比较多，在播出使用时将不宜再频繁进行修改。
所以，在线包装系统软件一般都设计成具有专门的模板设计系统和专门的播出系统，并且两者一般部署在不同设备上由不同的岗位人员使用。
实际应用中，存在一种仅以传统字幕机此较简易的单机使用方式为准而要求在线包装系统也能够简单地随改随播的情况，以现阶段技术而言这将会产生在线包装系统使用困难，不如原有字幕机的解读。
实际上，目前的在线包装系统与字幕机在使用流程上是不同的，字幕机在功能效果上要求相对简单，对应地操作上就要求具备制播一体，简单易行的特点。
两者可以互为补充，针对不同的应用要求结合使用：在线包装针对比较固定而长期使用的栏目，频道的模板设计与播出，字幕机针对灵活的要求可以随时更改的字幕图形的制作与播出。
以发展的眼光看，由于字幕功能是在线包装系统的核心功能之一，随看业界应用的推广普及，应用经验的不断积累，栏目风格的不断清晰和相对固化，以及研发技术的不断发展，如果简易快捷制播一体的方式能够很好地结合进梦果提升所衍生的专业化制播分离的工作流程中，那么字幕机的功能将来有可能完全融入在线包装系统之中，成为其中一个有机部分。
在这个情况发生之前，两者仍将继续并存，互为补充。
