丰田杭州叉车限速器安装方法20160620
叉车限速报警器说明书
叉车限速报警器说明书目 录一、产品简介1.1 概述1.2 报警器组成部件和主要性能参数1.3 报警器基本功能二、面板及按键说明2.1 面板图2.3 按键使用说明三、参数说明3.1 开机3.2 限速值3.5 车轮直径3.8 密码四、安装步骤4.1 安装前准备4.2 测速传感器安装4.3 报警灯安装4.4 控制器安装4.5 连接控制线五、常见故障及解决方法一、产品简介1.1 概述该叉车限速报警器可应用与各种叉车，也可用于各种工程车（如堆高车、站内搬运车、汽车等）的限速报警。
当车辆超过设定速度后立即发出声光报警或强制停车。
提醒驾驶员控制车速，以免发生事故。
1.2 报警器组成部件和主要性能参数1.2.1 报警器主机一个；报警灯一个；传感器一只（带磁片）；1.2.2 供电电压：DC12±4V；1.2.3 总功耗：约4W，保险管0.5A；1.2.4 限速范围：1km/h—99km/h1.2.5 重量：约1.0kg；1.2.6 控制器外形尺寸：198*91*45mm1.2.7 显示：3位高亮数码管显示1.3 报警器基本功能1.3.1 限速提示：当车速接近限制速度时内置蜂鸣器声音报警提示，提醒驾驶员控制车速。
1.3.2 超速报警：当车速超过限制速度时外部报警器进行声光报警，警告驾驶员已经超速。
1.3.3 强制限速（选配）：当车速超过限制速度并在规定时间内车速没有降低到二级限制速度以下时，将强制控制车辆停止，可重新正常启动车辆。
1.3.4 掉电记忆功能：可累计存储0-999次报警次数，输入密码后清零复位。
二、面板及按键使用说明2.1 面板图2.1.1 叉车限速报警器外观如右图：2.2 按键使用说明2.2.1 参数更改：（1）输入密码：按键进入参数设置状态，此时显示“000”，要求输入密码（默认密码为123）；然后按键，开始输入第一位密码，显示屏最右侧显示“0”，此时按加1、减1修改数值；第一位密码输入完成后按键换位，开始输入第二位密码，显示屏中间位显示“0”；同理，再按键开始输入第三位密码，输入完成后，按键进入参数设置状态，可以进行参数修改，此时报警器显示P11(限速值参数代码)。
叉车限速器安装方法

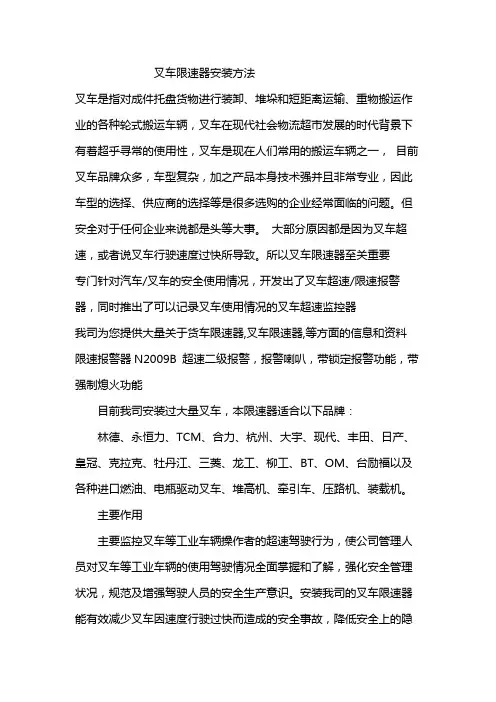

叉车限速器安装方法叉车是指对成件托盘货物进行装卸、堆垛和短距离运输、重物搬运作业的各种轮式搬运车辆，叉车在现代社会物流超市发展的时代背景下有着超乎寻常的使用性，叉车是现在人们常用的搬运车辆之一，目前叉车品牌众多，车型复杂，加之产品本身技术强并且非常专业，因此车型的选择、供应商的选择等是很多选购的企业经常面临的问题。
但安全对于任何企业来说都是头等大事。
大部分原因都是因为叉车超速，或者说叉车行驶速度过快所导致。
所以叉车限速器至关重要专门针对汽车/叉车的安全使用情况，开发出了叉车超速/限速报警器，同时推出了可以记录叉车使用情况的叉车超速监控器我司为您提供大量关于货车限速器,叉车限速器,等方面的信息和资料限速报警器N2009B 超速二级报警，报警喇叭，带锁定报警功能，带强制熄火功能目前我司安装过大量叉车，本限速器适合以下品牌：林德、永恒力、TCM、合力、杭州、大宇、现代、丰田、日产、皇冠、克拉克、牡丹江、三菱、龙工、柳工、BT、OM、台励福以及各种进口燃油、电瓶驱动叉车、堆高机、牵引车、压路机、装载机。
主要作用主要监控叉车等工业车辆操作者的超速驾驶行为，使公司管理人员对叉车等工业车辆的使用驾驶情况全面掌握和了解，强化安全管理状况，规范及增强驾驶人员的安全生产意识。
安装我司的叉车限速器能有效减少叉车因速度行驶过快而造成的安全事故，降低安全上的隐患，能够有效提高叉车司机的工作效率和对安全生产的警觉意识，非叉车驾驶人员可以通过限速器的警示灯和报警喇叭来判断叉车是否超速驾驶，在叉车进出仓库口及限制区域时，自动声光报警，提醒其他员工注意叉车的到来，限速功能型号可以强制车辆降速或者设置为熄火。
产品特点遥控设置功能，10米范围内可进行遥控设置；适用面广泛，可以使用在12V~72V叉车上，柴油叉车和电瓶叉车都适用；体积轻巧，安装简单，采用全浮式防震设计，抗震性能好；电源线有防短路设计，内置过流保护电路，稳定性极强；不对叉车原有部件作任何改动，安全、可靠，不改变叉车原控制系统；免维护、免机械接触、全电子化设计特点，一次安装，终身无忧；使用与管理分离，叉车使用人员不能改变叉车速度报警参数设定；遥控按键少，操作简单，功能齐全；4级音量可调，可针对不同场合设置音量；外部喇叭报警，声音洪亮，音质好，报警声音可达120dB；两种报警提示：超亮、语音报警。
叉车限速器、汽车限速器、叉车超速报警器、叉车记录仪
叉车限速器、汽车限速器、叉车超速报警器、叉车记录仪第一篇：叉车限速器、汽车限速器、叉车超速报警器、叉车记录仪汽车限速器、叉车限速器、叉车超速报警器产品简介广州双宝。
汽车限速器是采用微电脑程序控制实现最高行驶车速的有效控制，以彻底避免超速行驶带来的安全隐患，同时又保证了在限速范围内油门踏板自由动作，适用于所有拉杆油门汽车叉车使用。
限速范围:本系统常用限速范围是：2至120公里由管理处自由设置产品特点具有超速后强制限速功能：工作电压范围DC12V～48V技术参数适用环境温度为-35℃至85℃，相对湿度不大于90%时应能正常工作。
适用道路三级及三级标准以上的公路。
限速范围：2-120千米/小时。
限速偏差：±1公里/小时。
产品的工作电压范围：12-48V产品耐低温性能 :-40℃ 产品耐高温性能：+85℃ 抗振性能指标：频率20-50HZ，加速度1g 电磁兼容性能：抗群脉冲电压达到4000V 油门控制器力度:≥35公斤拉力第二篇：叉车判断同一轴上的轮胎型号和花纹没有规定（）题判断拖带制动失灵的车辆，牵引的长度须在题 5—7米之间（）判断主减速器，差速器工作应正常，并无异题响（）判断叉车按照动力不同可分为内燃叉车和电瓶叉车（）题判断电瓶车在行驶时，必须停车后才能变换题前进或后退方向（）判断车辆平时应加强保养，按时计划修理，题必要时以修带保（）判断车辆例保或日常保养是在各级保养基题础上，以清洁、检查为中心（）判断车辆在行驶中，速度越快，质量越大，题车辆的功能就越小（）判断车辆的转向系一般由转向器和转向传动机构组成() 题判断交通信号包括交通信号灯、交通标志、题交通标线和交通警察的指挥（）判气体着火时，应先切断电源，用二氧化断碳灭火器和干粉灭火器灭火()作×答正确作√答正确作√答正确作√答正确作√答正确作×答正确作√答正确作×答正确作√答正确作√答正确√作答题判企业内道路交叉口应设计成具有较大断的坡度，其目的是为了防止雨后积水题()判干粉灭火器用以扑灭电气设备火灾、旋断转电动机火灾，还可以扑灭石油产品、题液化有机溶剂、天然气和天然气设备火灾。
叉车限速报警系统精品资料
SS-OSA28叉车超速报警器安装及调试说明书首先非常感谢您选择SS-OSA28叉车超速报警器！随着我国市场经济的深入和人民生活水平的不断提高，安全将越来越为现代人所重视，安全法律法规也不断出台，相关安全的产品也不断涌现，厂内机动车的安全问题同样不容忽视，SS-OSA28叉车超速报警器正是为此而开发的微电脑智能电子产品。
SS-OSA28具有速度显示，两级超速报警，倒车语音，保养提醒、系好安全带、超速锁定功能。
SS-OSA28超速报警可有效的杜绝司机超速行为，为安全生产奠定基础。
当司机开启电源开关后报警器将发出“您好，请系好安全带”的语音提示。
当叉车的速度达到最高设定值时SS-OSA28面板的红色指示灯点亮，３秒后如速度仍超过设定值它会大声的喊“超速，请注意”。
提示周围人员僻让高速行驶的叉车，同时也促使司机在规定速度内行驶，如司机超速的时间大于15秒(该值可根据需要修改)，将锁定报警语音。
一旦超速锁定，需要用遥控器才能解锁。
SS-OSA28超速报警器由主机、警号、警灯、转速传感器、遥控器、连接电缆等组成。
主机可安装在叉车前护顶架上便于司机观察叉车速度，主机面板上绿色L1为低速（第一级报警）指示灯，红色L2为高速（第二级报警）指示灯，为叉车增添几份科技感。
一、安装主机拨掉叉车锁匙开关，将主机安装在司机便于观察的位置如叉车的前柱上或前横板上如图所示，在叉车的保险座上找一个备用的保险管或保险片座，将报警器的电源正极线（红色）接至备用保险座上并换上一个２安的保险管，超速报警器的负线（白色）接外壳即可。
二、安装速度传感器将叉车的门架升高并用绳索锁紧，在驱动桥的盘齿的齿轮位置用电钻钻一个6.8毫米的孔，再用８毫米的细牙丝功功牙，将接近开关用手轻轻拧到碰触齿轮再退回1圈即可，再将锁紧螺母锁紧（注意不要太大力拧，否则容易断裂）将接近开关的棕色线与主机的红色对接，接近开关的黑色与主机的白色对接，接近开关的蓝色线与屏蔽线对接，接好后用扎带固定电线。
汽车限速器安装与使用
汽车限速器使用说明书(交流文档)一简介现在因车辆超速引起的事故很令人痛心，尤其是校车、教练车、有速度限制的油罐车、搅拌车、厂矿内部运输车辆，都需要一定速度的限制，国外经验告诉我们，车辆，尤其是大型车辆安装了限速器，事故率会下降两成。
安全是最重要的，限制速度，也应该是一有力举措。
就目前市场又缺乏此类产品，尤其是主机程序控制车辆，所以很多人都在想尽办法，制定法规杜绝超速现象，以避免因超速带来的事故灾难。
针对这一社会性问题，由这一产品采用了主机程序控制车辆，有智能芯片控制，限制车速精度高，性能稳定可靠，不影响大油门起步，不影响动力扭矩，只是限制最高车速，限速、降低油门但不熄火，同时又保证了在限速范围内油门踏板自由动作。
目前安装过大量汽车，本限速器适合以下品牌：大巴车，油罐车，校车，公交车，泥头车，搅拌车，卡车，垃圾托运车，汽车等工业车辆。
本限速器带有智能设定识别车型程序，通用化，集成化程度高。
方便大规模安装，使用。
本限速器已经申请国家发明专利。
该限速器是全球通用化程度最高，安全，先进的一款汽车限速器。
二主要作用本限速器的主要作用是用来限制车辆行驶过快。
在安全速度范围内驾驶。
本限速器限速阀值可以管理人员自行调节，可以从0到100公里每小时范围内调节。
适合国内各种机动车辆。
本限速如果车辆行使在设定的安全速度范围内，司机可以自由动作油门。
当达到设定的限速值时，限速开关打开，微电脑芯片实时检测当前速度，并控制ECU系统强制减小油门，限速器将根据车速和加速度情况进行智能调整，避免车速超越限速上限，并且在速度达到限定值的时候会有声音，闪灯报警提醒。
比如限速值设定在80km/h，那么车速将不会超过80km/h，并且在80km/h时会声光报警。
三产品特点遥控设置功能，可以设置参数，司机不能自行更改限速值，管理人员持有遥控器才有权修改；适用面广泛，可以使用在12V~24V上电子油门踏板汽车。
体积轻巧，安装简单，采用全浮式防震设计，抗震性能好；电源线有防短路设计，内置过流保护电路，稳定性极强；免维护、免机械接触、电子化控制机械设计特点，一次安装，终身无忧；可以强制限速速度，不熄火，不影响力矩和马力，安全限速，也可开启语音与警灯预警； 强制限速速度下降均匀，在限速范围内油门可以自由动作；具有智能学习迈速表功能，可以直接连接各类车辆迈速表，安装简单，也可加装GPS测速或传感器测速；可以自行记忆住各种参数，一次设定，终身有效；工作电压范围DC12V～24V；工作小功耗，仅为5W。
叉车限速报警器安装方法
请在此输入您的标题
• 请在此输入您的文本。请在此输入您的文本。
4时间.速度.脉冲设置
4.1锁定时间设置 长按“3”键一秒钟（超过两秒则会自动退出设置状态），进入锁定 时间设置，数码管显示“LC00”，扬声器发出“哔”一声进行音效提示， “LC”表示当前状态为锁定时间设置，后两位数字为锁定时间。单位 为“秒”。按动“1”键和“2”键，可通过增加戒减少来设置具体的报警 锁定时间，时间范围为1～99秒，“--”为取消锁定时间设置。
叉车限速报警器
安装步骤说明
Байду номын сангаас 目
1.接线 2.速度传感器的安装
录
3.主机、警灯、喇叭安装 4时间.速度.脉冲设置
2.速度传感器的安装
2.1 传感器安装在前桥
在前桥外壳正中，如下图所示，用7毫米钻 头打孔，打孔位置以对准差速器大齿轮为准。 一般是正中偏上。再使用8*1攻牙。将传感 器旋入孔内，传感器是非接触式的，传感器 头部离差速齿轮的距离2毫米左右。打开主 机电源，连接好所有接线后，安装正确的话， 传感器尾部小灯会随着车轮转动闪烁。代表 安装正确。
4.2 设置报警的速度
长按遥控器上的“4”键1秒钟（超过两秒则会自劢退出设置状 态），可进入报警速度一级设置，数码管显示“A00.0”，扬声 器发出“哔”一声进行音效提示，“A”表示当前状态为一级 速度设置，后三位数字为一级报警的速度。单位为“公里/小 时”。按动“1”键和“2”键，可通过增加戒减少来设置具体 的速度。短按“4”键，退出速度一级设置，系统自动保存设 置的数据。再次长按“4”键一秒钟，可进入速度二级设置， 数码管显示“B00.0”，扬声器发出“哔”一声进行音效提示， “B”表示当前状态为二级速度设置，按劢“1”键和“2”键， 可通过增加戒减少来设置具体的速度。短按“4”键，退出速 度二级设置，系统自动保存设置的数据。 速度一级设置和速度 二级设置，可通过“4”键循环进行设置操作。
叉车限速报警系统
SS-OSA28叉车超速报警器安装及调试说明书首先非常感谢您选择SS-OSA28叉车超速报警器！随着我国市场经济的深入和人民生活水平的不断提高，安全将越来越为现代人所重视，安全法律法规也不断出台，相关安全的产品也不断涌现，厂内机动车的安全问题同样不容忽视，SS-OSA28叉车超速报警器正是为此而开发的微电脑智能电子产品。
SS-OSA28具有速度显示，两级超速报警，倒车语音，保养提醒、系好安全带、超速锁定功能。
SS-OSA28超速报警可有效的杜绝司机超速行为，为安全生产奠定基础。
当司机开启电源开关后报警器将发出“您好，请系好安全带”的语音提示。
当叉车的速度达到最高设定值时SS-OSA28面板的红色指示灯点亮，３秒后如速度仍超过设定值它会大声的喊“超速，请注意”。
提示周围人员僻让高速行驶的叉车，同时也促使司机在规定速度内行驶，如司机超速的时间大于15秒(该值可根据需要修改)，将锁定报警语音。
一旦超速锁定，需要用遥控器才能解锁。
SS-OSA28超速报警器由主机、警号、警灯、转速传感器、遥控器、连接电缆等组成。
主机可安装在叉车前护顶架上便于司机观察叉车速度，主机面板上绿色L1为低速（第一级报警）指示灯，红色L2为高速（第二级报警）指示灯，为叉车增添几份科技感。
一、安装主机拨掉叉车锁匙开关，将主机安装在司机便于观察的位置如叉车的前柱上或前横板上如图所示，在叉车的保险座上找一个备用的保险管或保险片座，将报警器的电源正极线（红色）接至备用保险座上并换上一个２安的保险管，超速报警器的负线（白色）接外壳即可。
二、安装速度传感器将叉车的门架升高并用绳索锁紧，在驱动桥的盘齿的齿轮位置用电钻钻一个6.8毫米的孔，再用８毫米的细牙丝功功牙，将接近开关用手轻轻拧到碰触齿轮再退回1圈即可，再将锁紧螺母锁紧（注意不要太大力拧，否则容易断裂）将接近开关的棕色线与主机的红色对接，接近开关的黑色与主机的白色对接，接近开关的蓝色线与屏蔽线对接，接好后用扎带固定电线。
叉车报警限速器
利用部份一简介目前，叉车的平安行驶是企业6S平安治理的重要方面，在生产安装叉车限速器方面积存了大量体会，安装不阻碍叉车的正常行驶，不阻碍企业的正常生产，本叉车限速器采纳入口的微电脑芯片，实不时钟显示，靠得住的内存记录，真正有效操纵企业叉车司机的超速行为，解决了叉车行驶过快造成的潜在危险。
三要紧作用要紧监控叉车等工业车辆操作者的超速驾驶行为，使公司治理人员对叉车等工业车辆的利用驾驶情形全面把握和了解，强化平安治理状况，标准及增强驾驶人员的平安生产意识。
安装叉车限速器能有效减少叉车因速度行驶过快而造成的平安事故，降低平安上的隐患，能够有效提高叉车司机的工作效率和对平安生产的警觉意识，非叉车驾驶人员能够通过限速器的警示灯和报警喇叭来判定叉车是不是超速驾驶，在叉车进出仓库口及限制区域时，自动声光报警，提示其他员工注意叉车的到来，限速功能型号能够强制车辆降速或设置为熄火。
四产品特点遥控设置功能，10米范围内可进行遥控设置；适用面普遍，能够利用在12V~72V叉车上，柴油叉车和电瓶叉车都适用；体积轻巧，安装简单，采纳全浮式防震设计，抗震性能好；电源线有防短路设计，内置过流爱惜电路，稳固性极强；不对叉车原有部件作任何改动，平安、靠得住，不改变叉车原操纵系统；免保护、免机械接触、全电子化设计特点，一次安装，终身无忧；利用与治理分离，叉车利用人员不能改变叉车速度报警参数设定；遥控按键少，操作简单，功能齐全；4级音量可调，可针对不同场合设置音量；外部喇叭报警，声音嘹亮，音质好，报警声音可达120dB；两种报警提示：超亮警灯、语音报警。
外置超亮报警灯对叉车超速进行灯光提示；利用NV系列语音芯片作为报警电路核心，报警语音可随意进行改换；两级速度设定，超过不同级别速度，有不同的语音进行提示报警；报警锁按时刻0～99秒可调，叉车速度持续超过预设速度，就自动锁住报警；防水品级为8级，可浸泡到水中进行工作；可强制限制速度。
通过微电脑芯片检测到车子超速后，可强制断油，有效操纵车速；工作电压范围DC12V～72V；工作小功耗，仅为5W。
一种叉车限速报警装置[实用新型专利]
![一种叉车限速报警装置[实用新型专利]](https://img.taocdn.com/s3/m/2fd3ac2a2379168884868762caaedd3383c4b56f.png)
(10)授权公告号(45)授权公告日 (21)申请号 201520519278.X(22)申请日 2015.07.16B66F 9/075(2006.01)B66F 17/00(2006.01)(73)专利权人中联重科安徽工业车辆有限公司地址241000 安徽省芜湖市弋江区高新技术产业开发区南区南纬一路2号(72)发明人曹诚 徐柏松 马辉 孟凡冬杨生民 赵小婷(74)专利代理机构芜湖安汇知识产权代理有限公司 34107代理人朱圣荣(54)实用新型名称一种叉车限速报警装置(57)摘要本实用新型公开了一种叉车限速报警装置，安装在叉车上的车速检测单元输出叉车车速信号至控制器，所述控制器通过通信模块与服务器通信，所述服务器与控制平台通信。
本实用新型的优点在于，该装置测速精确、可靠，装置结构简单，易于普及推广，同时装置能够显示实时速度，并能在超速时进行报警和限速操作，保证行车安全，此外，装置能够管理车辆的整体运行情况，监控车辆信息、速度、超速时间、超速报警等相关信息，便于下发调度和警示信息。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图1页CN 204897323 U 2015.12.23C N 204897323U1.一种叉车限速报警装置，其特征在于：安装在叉车上的车速检测单元输出叉车车速信号至控制器，所述控制器通过通信模块与服务器通信，所述服务器与控制平台通信;该装置设有警示单元，所述控制器输出报警信号至警示单元;该装置设有减速执行单元，所述控制器输出限速信号至减速执行单元。
2.根据权利要求1所述的叉车限速报警装置，其特征在于：该装置设有车速显示机构，所述控制器输出车速信号至车速显示机构。
3.根据权利要求1所述的叉车限速报警装置，其特征在于：所述车速检测单元为检测叉车变速箱齿轮速度的传感器，并输出所检测的转速脉冲信号至控制器。
4.根据权利要求1所述的叉车限速报警装置，其特征在于：所述通信模块为GPRS模块或GSM模块。
叉车限速器的工作原理
叉车限速器的工作原理
叉车限速器是一种可以限制叉车速度的安全装置。
使用叉车限速器，可以保证叉车在工作过程中的安全性和稳定性，防止因操作失误
及突发状况导致的事故。
那么叉车限速器究竟是如何工作的呢？
1.检测
首先，叉车限速器通过检测叉车的速度来判断是否需要发挥限速
器的功能。
它会检测叉车的车速传感器或者车轮转速来确认当前的速度，同时也会监测驾驶员的脚踏板、斗角度等信息。
2.计算
当确认叉车速度超出最大范围时，叉车限速器会将此信息传递到
限速器主机。
主机会根据叉车的负载和在两者之间选择一个更低的最
大速度值。
3.刹车
在确认新的最大速度后，叉车限速器开始发挥其功能，利用自动
刹车机制来限制车速。
当叉车驾驶员加快速度时，限速器主机会将制
动器施加在车轮上，在一定的范围内使车辆的速度保持稳定。
并在车
辆速度向上调整时，根据限速器和驾驶员设定的速度值作出响应调整。
4.电子控制
同时，叉车限速器也将叉车的电子控制系统进行了优化。
它可以
通过智能系统控制叉车中的各项行驶参数，如刹车时机、避免急停、
加强班次等功能。
综上所述，叉车限速器的工作原理是通过检测叉车的速度并进行
计算，然后控制制动器来限制车速，从而避免叉车驾驶的不安全驾驶
行为。
这项技术的发展，可以大大提高叉车的安全性，并降低相关事
故发生的概率，同时也是未来叉车行业安全需求的必要选择。
叉车限速报警器安装方法解析
瓶车等车均可以安装在轮毂位置。首
先做一个U型支架（支架形状及尺寸可
以根据实际需要，使用扁铁制作）。
将传感器固定在车身上。传感器对准
轮毂转动。后轮可以对准内侧大螺母，
前轮可以焊接6个均等位置的小铁块。
传感器是感应金属或者磁性物体的。
也可以使用直径1厘米，厚度5毫米的
强磁片。将磁铁固定在轮胎上。如下
传感器安装在前轮轮毂上（焊 接4块铁片或者强磁片）
3.主机、警灯、喇叭安装
主机可以安装在驾驶室前方，驾驶员便于观察到的位置。警灯喇叭 可以根据需要安装在驾驶室内或者驾驶室外。注意要安装牢固，走 线尽量隐蔽。如图所示：
4时间.速度.脉冲设置
4.1锁定时间设置 长按“3”键一秒钟（超过两秒则会自动退出设置状态），进入锁定 时间设置，数码管显示“LC00”，扬声器发出“哔”一声进行音效提示， “LC”表示当前状态为锁定时间设置，后两位数字为锁定时间。单位 为“秒”。按动“1”键和“2”键，可通过增加戒减少来设置具体的报警 锁定时间，时间范围为1～99秒，“--”为取消锁定时间设置。
叉车限速报警器
安装步骤说明
目录
1.接线 2.速度传感器的安装 3.主机、警灯、喇叭安装 4时间.速度.脉冲设置
1.接线
接线分为电源、信号、喇叭、警 灯。请依据线材标号分别对接。 （1）电源红线为正极，黑线为负 极，正极可以接钥匙开关，负极 搭铁。
（2）信号线与速度传感器接线颜 色顺序为：红线接棕线，蓝线接 白线，黑线接黄线。接线一定要 牢固，并且用电胶布绑牢固。
4.3 10米脉冲设置
在一个10米距离道路上，长按遥控器上“6”键一秒钟，蜂鸣器 发出“哔”一声进行音效提示，数码管显示显示前一次读取到的10 米脉冲数，叉车开始行走，期间数码管显示当前读取到的相应的脉 冲，10米到达后，叉车停止行走，数码管显示为当前读取到的脉冲 数，再按下“6”键，直到数码管全部熄灭后松开，系统自动保存 该脉冲数，蜂鸣器同时发出“哔”的一声提示音，数码管重新显示 当前的速度。 （注释：10米脉冲数的输入是否准确决定了超速报警器测速的准确 性，所以10米的距离一定要准，叉车要直线行使完10米路程）
如何正确的安装叉车限速器
如何正确的安装叉车限速器
什么是叉车限速器?
叉车限速器有多个叫法，市面上普遍叫法有这么几种叫法：叉车限速器，叉车超速报警器，叉车限速装置，叉车限速报警器。
叉车限速器是用来做什么的?
是一种针对厂区叉车安全维护管理的一款产品。
叉车限速器有什么功能和作用？
1、叉车限速器能起到安全提醒司机未系安全带的一个行车提醒功能，
2、叉车限速器能有效减少叉车因速度行驶过快而造成的安全事故，降低安全上的隐患，能够有效提高叉车司机的工作效率和对安全生产的警觉意识，
3、叉车限速器能对倒车发出倒车语音提醒功能，非叉车驾驶人员可以通过限速器的警示灯和报警喇叭来判断叉车是否超速驾驶，
4、在叉车进出仓库口及限制区域时，自动声光报警，提醒其他员工注意叉车的到来，限速功能型号可以强制车辆降速或者设置为超速熄火。
叉车限速器如何正确安装？
叉车限速器分为2种，一种是有限的，一种是无线的。
目前市面上百分之90以上的客户都是安装无线的。
无线的安装是非常方便的。
主要有以下几个步骤：
1. 从叉车的电源上，给叉车限速器主机取一个电源，目前唯创安全的叉车限速器，主机兼容12-48V的宽电压。
2. 无线传感器通过AB胶直接张贴到叉车轮子上，注意AB胶需要搅拌下，叉车上轮子上的污垢需要清理下。
3. 叉车限速器主机可以绑定在叉车驾驶室，声光警示灯可以安装车内或车顶，都能起到很好的警示效果。
安装就是这么简单。
刷卡叉车限速器 叉车超速报警器
叉车刷卡管理系统第二代N2015A叉车IC卡刷卡行驶安全管理系统Forklift Traveling Data Recorder产品手册广州市九芯电子科技有限公司GuangZhou nine chip electron science&techlonogy CO.,LTD目录第一部分产品介绍及功能设置 (3)一简介 (3)三主要作用 (5)四产品特点 (6)五技术参数 (7)六遥控器功能说明 (7)七遥控器具体操作 (9)7.1 二级速度设定 (9)7.2 10米学习 (9)7.3 解锁 (9)7.4 时间设置 (9)7.5 设置 (10)7.6 删除键 (10)7.7 延迟时间 (10)7.8 IC卡录入 (10)八其他功能设置 (11)8.1 USB数据下载 (11)8.2 USB设置文件读取。
(11)九系统框图 (12)第二部分安装介绍 (14)一安装步骤 (14)1.1 主机、警灯、喇叭安装 (14)1.2 接线 (14)1.3 速度传感器的安装 (15)1.3.1 传感器安装在前桥 (15)1.3.2 传感器安装在后轮及前轮，轮毂位置。
(16)1.3.3 传感器安装在传动轴 (16)二安装注意事项 (17)三接线方法 (18)四公司联系信息 ........................................................... 错误！未定义书签。
第一部分产品介绍及功能设置一简介广州市九芯电子科技有限公司创立于广州市天河区，是一家专业从事叉车安全电子产品、智能安防电子产品研发、生产、销售一体的高新技术企业。
因市场需求，公司是目前市场上研发投入力量最大，技术最专业、方案最齐全的的一家公司，特别针对叉车的安全行驶管理状况，研发出语音报警、报警锁定、强制限速、超速记录等众多方案齐全的超速报警器。
广州市九芯电子一直秉承安全、可靠、稳定、简易便捷的理念，不断更新叉车限速器的研发技术，真正实现了完全的免维护，不影响原叉车安全行驶，电子化测速等特点，完全达到了一次安装，终身稳定的要求，免除了企业的后顾之忧。
叉车限速器介绍和联系
叉车限速器叉车超速报警器产品简介:这是一款由广州双宝电子科技有限公司研制生产的产品。
本产品主要用于叉车超速报警。
是采用先进电子线路设计而成高品质叉车报警器。
特点：具有较强敏感度及耐久度。
基本功能介绍：叉车加装叉车限速报警器后，叉车在超过设定速度后立即发出声光或音乐报警（音乐报警选装），提醒驾驶员或管理者知道叉车已超速，应该控制车速，以免发生事故。
特别是在室内、厂区、及仓库内叉车超速是相当危险的。
安装方法分别有：1.将报警器小盒安在靠近电控盘一合适位置。
2.速度传感器可安在前桥或者前轮轮毂附近。
将磁片贴于轮毂的某一部位，传感器探头做一个小支架，将传感器探头固定在支架上，然后将支架固定在车体合适位置。
3.传感器探头与磁片保持2至4毫米即可。
4.按图说明将传感器三条线接于与小盒相应接线端子上。
5.也可将传感器安在行走电机上，将磁片固定于电机风叶上。
以达到检测速度的目的。
在安装不同位置时，因转速比不同，限速设置块做相应调整。
6.有的叉车本身有测速传感器，可省去安装测速传感器的不便,(一般带速度显示的都有),可以从电路板上找出整形后的速度脉冲信号,此信号峰-峰值应为4V至5V左右,能提供3毫安以上电流(把叉车架空原地行走,用示波器探头可寻找到准确的信号引出点),用双绞线引出接至本报警器的测速信号入端和负极之间,电路板上的信号公共端一定要是48v负极,否则要用光藕隔离.此方法省去了安装测速传感器的不便,但自行安装有一定危险,需要稍懂电路的人安装.注意叉车机壳、测速报警器负极、48V负极、信号公共端之间不要形成直流电压，否则要做结缘处理。
若能提供叉车的具体型号，我们可帮找出具体引出点，和连接线路图。
一、为什么要使用叉车报警器？使用叉车报警器能为用户带来那些好处？随着现代工业的高速发展，生产效率、生产安全和产品质量是一个企业发展的一切，而这三方面又是互相制约、互相促进的。
为了得到这三方面的最佳配合，企业的管理阶层必须投入大量的精力和时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、传感器安装在前轮和后轮，轮毂位置
• 林德叉车、铲车、牵引车、电瓶车等车均可以安装在轮毂位置。首先做一个U型支架（支架形状及尺 寸可以根据实际需要，使用扁铁制作）。将传感器固定在车身上。传感器对准轮毂转动。后轮可以对 准内侧大螺母，前轮可以焊接4个均等位置的小铁块。传感器是感应金属或者磁性物体的。也可以使 用直径1厘米，厚度5毫米的强磁片。将磁铁固定在轮胎上。如下图所示：
1.2 速度传感器的安装
• 传感器可以安装在前桥、轮毂、飞轮、传动轴等位置。检测车辆 的转动。
二、传感器安装在前桥
• 在前桥外壳正中，如下图所示，用7毫米钻头打孔，打孔位置以对准差速器大齿轮为准。 一般是正中偏上。再使用8*1mm攻牙。将传感器旋入孔内，传感器是非接触式的，传感器 头部离差速齿轮的距离2毫米左右。打开主机电源，连接好所有接线后，安装正确的话， 传感器尾部小灯会随着车轮转动闪烁。代表安装正确。 • 杭州、合力、TCM、（除林德外）等各种燃油叉车均可以使用此种安装方法，快捷又简单， 维护量少。下图是安装在前桥变速箱的示意图。
六、安装注意事项
• 为了使得系统的正常安装和运行，应注意以下事项：◎传感器头 部离被测部位距离必须在1到2毫米之间，扣、扣/...三一、玖、扒、 扒、/壹、五、壹、零六。被测部位不能是圆柱形，要有凹凸，另 外被测部位必须是金属的或者磁性的 ◎ 安装时，必须使得安装 牢固，要充分考虑它的防震性； ◎ 要将控制器放置在安全的位 置，避免其它物体撞击； ◎ 报警喇叭要安装在管理人员容易听 到的地方； ◎ 超速报警灯要安装在管理人员容易看到的位置。 ◎线材走线要合理，隐蔽，接线处要严密固定，防止人为破坏或 者浸水。
叉车限速报警器
N2009B
叉车限速报警器
N2011A
可刷• • 一， 主机、警灯、喇叭安装 主机可以安装在驾驶室前方，驾驶员便于观察到的位置。警灯喇叭可以根据需要安装在驾驶室内或 者驾驶室外。注意要安装牢固，走线尽量隐蔽。如图所示：
•
• •
5.2 接线 接线分为电源、信号、喇叭、警灯。请依据线材标号分别对接。电源红线为正极，黑线为负极。可 以接钥匙开关。信号线与速度传感器接线颜色顺序为：红线接棕线，蓝线接白线，黑线接黄线。接线一定 要牢固，并且用电胶布绑牢固。油路回路的黑线接油路控制电磁阀的正极，红线接倒车灯线。如不需要油 路熄火功能和倒车提醒功能，可以不接。
九芯叉车限速器安装步骤
简介
叉车的安全行驶是企业6S安全管理的重要方面，我司在生产安装 叉车限速器方面积累了大量经验，安装不影响叉车的正常行驶，不 影响企业的正常生产，本叉车限速器采用进口的微电脑芯片，实时 时钟显示，可靠的内存记录，真正有效控制企业叉车司机的超速行 为，解决了叉车行驶过快造成的潜在危险。本次PPT详细介绍了叉 车限速器安装方法，有助于叉车维修师傅安装。
四、强制限速安装
五、十米脉冲设置
• 5.1 自动学习 • 在一个10米距离道路上，长按遥控器上“6”键一秒钟，蜂鸣器发出“哔”一声进行音效提示，数码管显示 显示前一次读取到的10米脉冲数，叉车开始行走，期间数码管显示当前读取到的相应的脉冲，10米到达后， 叉车停止行走，数码管显示为当前读取到的脉冲数，再按下“6”键，直到数码管全部熄灭后松开，系统自 动保存该脉冲数，蜂鸣器同时发出“哔”的一声提示音，数码管重新显示当前的速度。（注释：10米脉冲 数的输入是否准确决定了超速报警器测速的准确性，所以10米的距离一定要准，叉车要直线行使完10米路 程） • 5.2 手动学习 • 当在其他同型号的叉车上已经学习好10米脉冲后，可以通过遥控手动设置直接输入10米脉冲。长按遥控器 上的“6”键一秒钟，蜂鸣器发出“哔”一声进行音效提示，按动按键“1”或按键“2”设置脉冲数，扣 扣、、、叁/一、玖。扒扒/“壹五、一零六，“1”键为增加，“2”键为减少。设置完毕后，长按“6”键一 秒，数码管全部熄灭，系统退出设置状态幵保存已设置的数据。 • 5.3 10米学习之后，叉车正常运行，达到叉车限速的目的。
九芯叉车限速器产品类型
产品名称 型号 主要功能
叉车超速报警器
N2009A
一级闪灯，二级报警，三级锁定报警。遥控设置限速 10公里当速度超过10公里，闪灯报警、不熄火可以继 续开
一级闪灯，二级报警，三级锁定熄火。遥控设置限速 10公里当速度超过10公里，闪灯报警、熄火。通过遥 控器解锁。 一级闪灯 二级报警 三级强制限速 遥控设置限速10公里，不管怎样踩油门速度还是限速 10公里 三级报警，带刷卡可以记录超速违章记录
安装步骤
• 1.1 接线
• ◎ 电源、警灯、喇叭线的红色线为‘+’线，白线为GND； • ◎ 信号线的红线为传感器的电源正，黄线为信号线，外屏蔽线（白）为GND； • ◎ 金属接触传感器:棕线为电源,黑线为信号线，蓝线为GND。 • ◎ 油路线没有正负极之分，串接到油路电路的电源正极端，正常状态下油路线的输出是 常闭的，在报警锁定后为断开状 态，从而断掉油路。油路线的负载为10A/DC24V。油路线 的红线作为倒车提示线备用，黑线是油路电磁阀控制线，常闭。
