《电力拖动》练习题
《电力拖动》试卷
电力拖动试题一、填空题:(每空2分，共30分)1.按钮的触头允许通过的电流较（），一般不超过（ 5A ）。
2.交流接触器主要由（电磁系统）、触头系统、（灭弧装置）和辅助部件等组成。
3.热继电器的热元件要串接在（）中，常闭触头要串接在（）中。
4.行程开关主要用于控制生产机械的运动（）、速度、（行程）大小或位置，是一种自动控制电器。
5.交流接触器的铁心一般用E形硅钢片叠压而成，以减小铁心的（磁滞）和（涡流）损耗。
6.故障检修采用电阻法测量时必须要( 断电 ) 测量，同时要断开相应的熔断器，避免产生（旁路电阻），影响判断。
7.电流继电器的励磁线圈应接于被测量电路。
8.交流接触器从结构上看是由触头系统、( )和( )、以及其他部分组成，通常用它可作为零压保护和欠压保护。
1.熔断器是低压配电网络和电力拖动系统中用作（短路保护）的电器。
2.断路器的热脱扣器做（过载）保护，有电流调节装置调节整定电流的大小。
3.按钮的触头允许通过的电流较小，一般不超过（） A。
4.当接触器线圈通电时，常闭触头先断开，常开触头随后闭合，中间有一个很短的 ( 时间差 ) 。
5.操作频率过高会使交流接触器的 ( ) 过热，甚至烧毁。
6.空气阻尼式时间继电器又称气囊式时间继电器，主要由电磁系统、( 延时机构 ) 和触头系统三部分组成。
7.异步电动机作星--角降压启动时，每相定子绕组上的启动电压是正常工作电压的（）倍，启动电流是正常工作电流的（）倍。
8.为保证齿轮更好地啮合，需要让电动机反复启动停止、来回摆动，以达到齿轮变速的目的，这个过程称为（冲动）。
9、机床故障检修的测量方法有（）和（）。
10.行程开关主要用于控制生产机械的运动（）、速度、（）大小或位置，是一种自动控制电器。
11、故障检修采用电阻法测量时必须要( ) 测量，同时要断开相应的熔断器，避免产生（），影响判断。
二、选择题（每题2分，共20分）1.开关电器的分断能力是指其在规定的条件下（）A.能在给定的电压下分断的预期分断时间长短B.能在给定的电压下分断的预期分断电流大小C.能够正常分断所要求的最小电压值D.能够正常分断所要求的最大电压值2.辅助电路编号按“等电位”原则，按从上至下.从左至右的顺序用（）依次编号。
电力拖动题库(附答案)
电力拖动题库（附答案）一、单选题（共50题，每题1分，共50分）1、属于平面磨床的型号的是________。
A、CA6140B、M7130C、Z3050D、X62W正确答案：B2、对于CJ10—10型容量较小的交流接触器，一般采用灭弧。
A、双断口结构的电动力灭弧装置B、栅片灭弧装置C、纵缝灭弧装置D、以上都可以正确答案：A3、在具有过载保护的接触器自锁控制线路中，在按下停止按钮SB2切断控制电路时，接触器KM失电，此时电动机M 。
A、继续运转B、立即停止C、在惯性作用后停止D、加速运转正确答案：C4、对照明和电热等电流较平稳、无冲击电流的负载的短路保护，熔体的额定电流应________负载的额定电流。
A、小于B、不等于C、大于D、等于或稍大于正确答案：D5、由于X62W型卧式万能铣床中，圆工作台的控制回路要经过，所以任意一个方向的进给手柄不在零位时，都将使圆工作台停下来。
A、进给系统所有位置开关的动断触点B、进给系统所有位置开关的动合触点C、进给系统所有位置开关的动合及动断触点D、进给系统部分位置开关的动合及动断触点正确答案：A6、利用按一定时间间隔来控制电动机的工作状态称为时间控制原则。
A、电流继电器B、速度继电器C、时间继电器D、行程开关正确答案：C7、CA6140型车床低压照明灯采用______电压作为电源。
A、6VB、12VC、24VD、36V正确答案：C8、熔断器串接在电路中主要用作________。
A、隔离保护B、欠压保护C、短路保护D、过载保护正确答案：C9、电磁抱闸制动器制动和电磁离合器制动属于。
A、能耗制动B、反接制动C、机械制动D、电力制动正确答案：C10、对由直线电联系的交叉导线的连接点________。
A、可画也可不画小黑圆点B、要画小黑圆点C、不画小黑圆点D、要画空心圆点正确答案：B11、当启动按钮松开后，接触器通过自身的辅助常开触头使其线圈保持得电的作用称为。
A、短路B、过载C、互锁D、自锁正确答案：D12、电动机直接起动时的起动电流较大，一般为电动机额定电流的______倍。
电力及电机拖动考试题(附参考答案)
电力及电机拖动考试题（附参考答案）一、单选题（共45题，每题1分，共45分）1.三相笼型感应电动机可以采用定子绕组串电阻减压起动，由于它的主要缺点是_____，所以很少采用此法。
()A、产生的起动转矩太小B、起动电流太大C、起动电流在电阻上产生的损耗太大D、产生的起动转矩太大正确答案：C2.三相感应电动机等效电路中的附加电阻（1/s-1）Rr'，反映的是____。
()A、传递到转子上的电磁功率B、转子转动时输出的机械能C、转子的铜耗D、转子转动时输入的电能正确答案：B3.三相感应电动机当转差率s=1时，此电动机为_____。
()A、制动状态B、同步运行状态C、额定运行状态D、起动状态正确答案：D4.适用于电动机容量较大且不允许频繁启动的降压启动方法是______。
()A、自耦变压器B、Y-△C、定子串电阻D、延边三角形正确答案：A5.电磁调速异步电动机又称为______。
()A、交流异步电动机B、滑差电动机C、步进电动机D、测速电动机正确答案：B6.一台三相变压器的联结组别为Y，y0，其中“0”表示变压器______的。
()A、高压绕组与低压绕组的相电势反相B、高压绕组与低压绕组的线电势同相C、高压绕组与低压绕组的相电势同相D、高压绕组与低压绕组的线电势反相正确答案：B7.电流互感器的准确度等级有0.2、0.5、1.0、______、10五级。
()A、2B、5C、3D、1.5正确答案：C8.一台绕线式三相感应电动机拖动起重机的主钩，若重物提升到一定高度后需停在空中，不使用抱闸等装置使卷筒停转的方法，可以采用的办法是_____。
()A、切断电动机电源电压B、降低电源电压C、对调定子绕组任意两出线端D、在转子回路中传入适当大的三相对称电阻正确答案：D9.电磁调速异步电动机主要由一台单速或多速的三相笼型异步电动机和______组成。
()A、电磁离合器B、机械离合器C、电磁转差离合器D、测速发电机正确答案：C10.在三相绕线式感应电动机转子串频敏变阻器起动的整个过程中，频敏变阻器的等效阻抗变化趋势是______。
电力拖动习题
电⼒拖动习题1，什么是电⼒拖动系统(书第⼀页第三⾏)电⼒拖动系统由哪⼏部分组成每⼀部分的功能是什么(第三页第⼀⾏)答：1.以电动机为原动机，通过传动机构带动⽣产机械运转的动⼒学整体称为电⼒拖动系统2.电⼒拖动系统是由电动机、⽣产机械、传动机构、控制设备和电源等五⼤部分组成。
3.电动机：电能转换为机械动⼒，⽤以施动⽣产机械。
⽣产机械：是⽣产机械为执⾏某⼀任务的机械部分。
传动机构：是把电动机的运动经中间变速或变速运动⽅式后，再传给⽣产机械的⼯作机构。
控制设备：控制电动机的运⾏，对⼯作机械的运动实现⾃动控制电源：为发动机和其他电器设备供电。
2，1.M-M L =GD 2/375*dn/dt2.M-电动机的电磁转速；M L -静负载转矩；GD 2-物体的飞轮矩，它是实际⼯程中⽤来描述旋转物体惯性的物理量；常数375-加速度量纲。
3，从电⼒拖动系统的运动⽅程如何看出电机运动的⽅式(第五页)M ＞ML 加速答:当L T T >时，0>dt dn ，系统加速；当L T T <时，0当L T T =时，0=dt dn ，转速不变，系统以恒定的转速运⾏，或者静⽌不动。
4，多轴系统为什么要等效为单轴系统？(如果以每⼀根轴分析会⾮常复杂计算量会很⼤)折算原则是什么答:1.要全⾯研究⼀个多轴系统，必须对每⼀根轴列出相应运动⽅程，再列出各轴之间相互关联⽅程式，再将⽅程联⽴，较复杂；⽽等效则算后，运算⽐较简单。
2.多轴等效单轴，负载按功率不变的原则算，折算原则是保持拖动系统在折算后其传递的功率和贮存的功能不变；各轴的飞轮矩按功能不变原则折算。
5，净负载折算的原则（功率不变），反轮矩折算原则（动能不变）。
答：1.从已知的实际静负载转矩计算出折算到电动机轴上的等效负载转矩。
2.从已知的各转轴飞轮矩GD 2d 、GD 21和GD 2m ，计算出系统的总飞轮矩。
6，什么是负载折算原则？答：⽣产机械的静负载转矩与转速的关系称为⽣产机械的负载转矩特性。

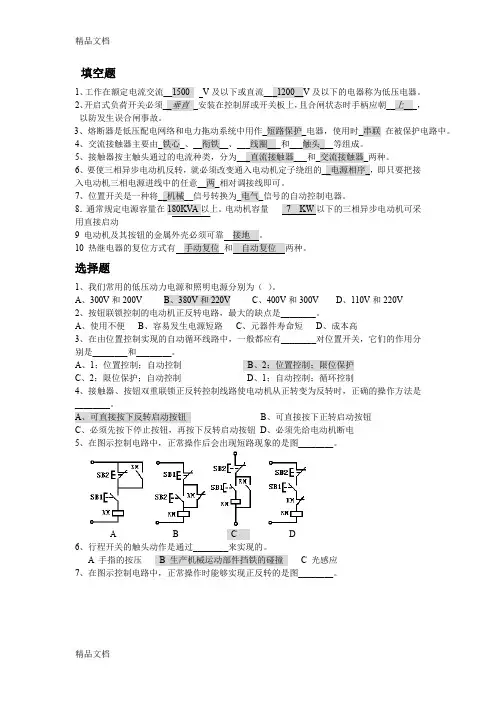

最新电力拖动练习题
填空题1、工作在额定电流交流__1500 V及以下或直流___1200__V及以下的电器称为低压电器。
2、开启式负荷开关必须__垂直_安装在控制屏或开关板上，且合闸状态时手柄应朝__上___，以防发生误合闸事故。
3、熔断器是低压配电网络和电力拖动系统中用作_短路保护_电器，使用时_串联在被保护电路中。
4、交流接触器主要由_铁心_、__衔铁__、___线圈___和___触头___等组成。
5、接触器按主触头通过的电流种类，分为___直流接触器___和_交流接触器_两种。
6、要使三相异步电动机反转，就必须改变通入电动机定子绕组的__电源相序_，即只要把接相对调接线即可。
7、位置开关是一种将_电气_信号的自动控制电器。
8．电动机容量用直接启动910选择题1、我们常用的低压动力电源和照明电源分别为（）。
A、300V和200VB、380V和220VC、400V和300VD、110V和220V2、按钮联锁控制的电动机正反转电路，最大的缺点是________。
A、使用不便B、容易发生电源短路C、元器件寿命短D、成本高3、在由位置控制实现的自动循环线路中，一般都应有________对位置开关，它们的作用分别是________和________。
A、1；位置控制；自动控制B、2；位置控制；限位保护C、2；限位保护；自动控制D、1；自动控制；循环控制4、接触器、按钮双重联锁正反转控制线路使电动机从正转变为反转时，正确的操作方法是________。
A、可直接按下反转启动按钮B、可直接按下正转启动按钮C、必须先按下停止按钮，再按下反转启动按钮D、必须先给电动机断电5、在图示控制电路中，正常操作后会出现短路现象的是图________。
A B C D6、行程开关的触头动作是通过________来实现的。
A 手指的按压B 生产机械运动部件挡铁的碰撞C 光感应7、在图示控制电路中，正常操作时能够实现正反转的是图________。
电力拖动复习题库300题
电力拖动复习题库300题1. 一般电路由（）、负载和中间环节三个基本部分组成。
A、电线B、电压C、电流D、电源（正确答案）2. 一般电路由电源、（）和中间环节三个基本部分组成。
（重点率A、负载（正确答案）B、电压C、电流D、电动势3. 基尔霍夫定律的（）是绕回路一周电路元件电压变化为零A、回路电压定律（正确答案）B、电路功率平衡C、电路电流定律D、回路电位平衡4. 基尔霍夫定律的节点电流定律也适合任意（）。
A、封闭面（正确答案）B、短路C、开路D、连接点5•如图所示，A、B两点间的电压Uab为（）A、-18VB、+18VC、-6VD、8V（正确答案）6. 根据被测电流的种类分为（）A、直流B、交流C、交直流D、以上都是（正确答案）7. 用万用表的直流电流档测电流时，将万用表串接在被测电路中，并且（A、红表棒接电路的高电位端，黑表棒接电路的低点位端（正确答案）B、黑表棒接电路的高电位端，红表棒接电路的低点位端C、红表棒接电路的正电位端，黑表棒接电路的负点位端D、红表棒接电路的负电位端，黑表棒接电路的正点位端8. 云母制品属于（）A、固体绝缘材料（正确答案）B、液体绝缘材料C、气体绝缘材料D、导体绝缘材料9. 如果触电者伤势较重，已失去知觉，但心跳和呼吸还存在，应使（）A、触电者舒服，安静地平坦B、周围不围人，使空气流通C、解开伤者的衣服有利于呼吸，并速请医生前来D、以上都是（正确答案）10. 机床照明、移动行灯灯设备，使用的安全电压为（）A、9VB、12VC、24VD、36V（正确答案）11. 用手电钻钻孔时，要穿戴（）A、口罩B、帽子C、绝缘鞋（正确答案）D、眼镜12. 劳动安全卫生管理制度对未成年人工给予了特殊的劳动保护，这其中的未成年人工是指年满16周岁未满（）的人A、14周岁B、15周岁C、17周岁D、18周岁（正确答案）13. 国家鼓励和支持利用可再生资源和（）发电。
A、磁场能B、机械能C、清洁能源（正确答案）D、化学能14. 在正弦交流电路中,电路的功率因数取决于（）.（重点率A、电路外加电压的大小B、电路各元件参数及电源频率（正确答案）C、电路的连接形式D、电路的电流15. 三相发电机绕组接成三相四线制，测得三个相电压Uu=Uv=Uw=220V,三个线电压Uuv=380V,Uvw二Uwu=220V，这说明（）•（重点率A、U相绕组接反了B、V相绕组接反了C、V相绕组接反了（正确答案）D、中性线断开了16.1一对称三相负载,先后用两种接法接入同一电源中,则三角形连接时的有功功率等于星形连接时的（）.（重点率2）3（正确答案）根号3根号2117. 用万用表测电阻时，应使指针指示在（）。
电力拖动期末考试题及答案
电力拖动期末考试题及答案一、选择题（每题2分，共20分）1. 直流电动机的转速与什么因素有关？A. 电源电压B. 电机转矩C. 电机电阻D. 电源电流答案：A2. 交流电动机的启动方式有几种？A. 直接启动B. 星-三角形启动C. 自耦变压器启动D. 所有以上答案：D3. 什么是矢量控制？A. 一种电机控制方式B. 一种电机类型C. 一种电机连接方式D. 一种电源类型答案：A二、简答题（每题10分，共30分）1. 简述三相异步电动机的工作原理。
答案：三相异步电动机的工作原理基于电磁感应原理。
当三相交流电通过定子绕组时，产生旋转磁场。
这个旋转磁场与转子相互作用，产生电磁转矩，使转子旋转。
由于转子的转速总是小于旋转磁场的同步速度，因此称为异步电动机。
2. 什么是变频调速？其优点是什么？答案：变频调速是一种通过改变电动机供电频率来控制电动机转速的方法。
其优点包括节能、调速范围广、启动平滑、减少机械磨损等。
三、计算题（每题25分，共50分）1. 已知一台三相异步电动机的额定功率为10kW，额定电压为380V，额定电流为20A，求其效率。
答案：首先计算输入功率：P_in = V * I = 380 * 20 = 7600W。
然后，根据效率的定义，效率η = （输出功率 / 输入功率）* 100% = (10000 / 7600) * 100% ≈ 131.58%。
这里的计算结果显然不合理，因为效率不可能超过100%。
这可能是由于输入功率中没有考虑功率因数，或者题目中的数据有误。
2. 设计一个简单的直流电动机调速系统，并说明其工作原理。
答案：直流电动机调速系统可以通过改变电枢电压或电枢电阻来实现。
例如，使用一个可变电阻器与电枢并联，通过调节电阻器的阻值，可以改变流过电枢的电流，从而改变电动机的转速。
此外，还可以使用晶闸管调压电路来调节电枢电压，实现更精细的调速控制。
四、论述题（共30分）1. 论述电力拖动在工业自动化中的应用及其发展趋势。
电力拖动模拟考试题(含答案)
电力拖动模拟考试题（含答案）一、单选题（共90题，每题1分，共90分）1、当三相异步交流电动机用自耦变压器降压起动时，所用的抽头为80%，此时电动机的起动转矩是全压运行时转矩的_______。
A、64%B、36%C、30%D、40%正确答案：A2、生产机械的运动部件在正反两个方向运动时，一般要求电动机实现控制。
A、正反转B、顺序C、位置D、降压启动正确答案：A3、KS 是________元器件的符号。
A、速度继电器B、中间继电器C、交流接触器D、时间继电器正确答案：A4、车床是一种应用广泛的金属_______机床。
A、切削B、通用C、铰孔D、表面加工正确答案：A5、CA6140车床主轴电动机通过________控制正反转。
A、手柄B、接触器C、断路器D、热继电器正确答案：B6、M7130型平面磨床的砂轮电动机M1和冷却泵电动机M2在________上实现顺序控制。
A、电磁吸盘电路B、主电路C、控制电路D、整流电路正确答案：B7、冰箱门打开灯亮，冰箱门关上灯灭，其中起作用的中间环节的电器是________。
A、接触器B、低压熔断器C、转换开关D、位置开关正确答案：D8、M7130型平面磨床砂轮电动机是________。
A、直流电动机B、三相鼠笼式或绕线转子异步电动机C、两极鼠笼式异步电动机D、三相绕线式异步电动机正确答案：C9、在接触器联锁正反转控制线路中，其联锁触头应是对方接触器的。
A、主触头B、辅助常闭触头C、辅助常开触头D、线圈正确答案：B10、________是根据生产工艺要求，利用逻辑代数来分析、设计线路。
A、成本设计法B、经验设计法C、逻辑设计法D、安全设计法正确答案：C11、M7130型平面磨床电磁吸盘与三台电动机M1、M2、M3之间的电气联锁是由________实现的。
A、QS2B、KAC、CQS1D、QS2和KA的常开触头(3一4)正确答案：D12、低压电器按其动作方式的不同，分为________和________。
电力拖动期末考试题及答案
电力拖动期末考试题及答案一、选择题1.电力拖动中常用的动力传动装置是（）。
A.电缆B.液压C.链条D.齿轮2.电动机的额定功率一般指（）。
A.电机的标称功率B.电机的最大功率C.电机的平均功率D.电机的最小功率3.电力拖动系统中，控制电路中常用的开关元件主要有（）。
A.继电器B.电磁阀C.电位器D.电容器4.对于交流电动机的起动，通常需先采用（）进行起动。
A.三相自耦变压器B.电阻起动器C.变频器起动D.星-三角起动5.电力拖动系统的控制方式有（）。
A.手动控制B.自动控制C.远程控制D.全部都是二、填空题1.电力拖动系统中常用的控制电源有（）。
2.电动机的效率可分为（）和（）两种类型。
3.电力拖动系统中，通常将电动机视作（）供给负载。
三、简答题1.请简要解释电缆的特点及其在电力拖动系统中的应用。
2.电动机的额定功率与最大功率有何区别？请举例说明。
3.请介绍一种常用的电力拖动系统控制方法，并说明其原理。
四、计算题1.某电力拖动系统中，电动机的额定功率为10 kW，效率为90%，电源电压为380V，负载的机械功率为8 kW。
试求：（1）电动机的输入功率；（2）电动机的输出功率；（3）电动机的电流。
解答：一、选择题1. D.齿轮2. A.电机的标称功率3. A.继电器4. D.星-三角起动5. D.全部都是二、填空题1.直流电源、交流电源2.峰值效率、额定效率3.电源三、简答题1.电缆具有绝缘性好、耐高温、抗老化、机械强度高等特点，常用于电力拖动系统中的动力传输。
电缆可以根据实际需求选择不同的规格和材质，以满足不同环境和负载的要求。
2.额定功率是指电动机在额定工况下能够稳定运行的功率值，即电机在标准条件下的连续运行所能输出的功率。
最大功率是指电动机在瞬态工况下能够输出的最大功率值，通常用于起动和加速过程中的瞬态负荷。
举例：一台电机的额定功率为5 kW，最大功率为10 kW。
在正常运行时，电机的实际负载为6 kW，属于额定负载范围，电机能够稳定运行。
电力拖动试题
电力拖动试题1.与仪表连接的电压互感器的准确度等级应不低于（）。
A、0.1级B、0.5级(正确答案)C、1.5级D、2.5级2.X6132型万能铣床启动主轴时，先接通电源，再把换向开关SA3转到主轴所需的旋转方向，然后按启动按钮()，接通接触器KM1，即可启动主轴电动机M1。
A、SB1或SB3B、SB2或SB3C、SB3D、SB3或SB4(正确答案)3.X6132型万能铣床主轴启动后，若将快速按钮SB5或（）按下，接通接触器KM2线圈电源，接通YC3快速离合器，并切断YC2进给离合器，工作台按原运动方向作快速移动。
A、SB3B、SB4C、SB2D、SB6(正确答案)4.直流系统仪表的准确度等级一般不低于1.5级，在缺少1.5级仪表时，可用2.5级仪表加以调整，使其在正常条件下，误差达到()的标准。
A、0.1级B、0.5级C、1.5级(正确答案)D、2.5级5.作为电流或电压测量时，（）级和2.5级的仪表容许使用1.0级的互感器。
A、0.1级B、0.5级C、1.0级D、1.5级(正确答案)6.对于有互供设备的变配电所，应装设符合互供条件要求的电测仪表。
例如，对可能出现两个方向电流的直流电路，应装设有双向标度尺的()。
A、功率表B、直流电流表(正确答案)C、直流电压表D、功率因数表7.电子仪器按（）可分为简易测量仪器、精密测量仪器、高精度测量仪器。
A、功能B、工作频段C、工作原理D、测量精度(正确答案)8.X6132型万能铣床主轴上刀完毕，将转换开关扳到（）位置，主轴方可启动。
A、接通B、断开(正确答案)C、中间D、极限9.在MGB1420万能磨床的内外磨砂轮电动机控制回路中，接通电源开关QS1，222V 交流控制电压通过开关SA3控制接触器()的通断，达到内外磨砂轮电动机的启动和停止。
A、KM1B、KM2(正确答案)C、KM3D、KM410.造成直流电动机漏电的主要原因有（）等。
A、引出线碰壳(正确答案)B、并励绕组局部短路C、转轴变形D、电枢不平衡11.在MGB1420万能磨床的工件电动机控制回路中，M的启动、点动及停止由主令开关()控制中间继电器KA1、KA2来实现。
电力拖动练习题和答案
电力拖动练习题和答案随着科技的不断发展，电力拖动在各个领域得到了广泛应用。
无论是工业生产中的机械设备还是交通运输中的交通工具，电力拖动都能为其提供强大的动力支持。
为了更好地学习和掌握电力拖动的原理和应用，下面将为大家提供一些电力拖动的练习题和答案。
练习题一：电力拖动的基本原理1. 什么是电力拖动？2. 请简要描述电力拖动的基本原理。
3. 电力拖动主要通过哪些方法将电能转换为机械能？练习题二：电机选择与匹配1. 电力拖动中常用的电机有哪些类型？2. 在选择电机时，需要考虑哪些因素？3. 请解释电机与负载的匹配原则。
练习题三：电力拖动控制1. 电力拖动中常用的控制方法有哪些？2. 请解释开环控制和闭环控制的概念，并比较它们的优缺点。
3. 请简要描述PWM调速技术的原理和应用。
练习题四：电力拖动在交通运输中的应用1. 请列举几种常见的电力拖动式交通工具。
2. 电力拖动在交通运输中的优势是什么？3. 请从环保、节能和安全性等方面讨论电力拖动交通工具的发展前景。
练习题五：电力拖动在工业生产中的应用1. 请列举几种常见的电力拖动式工业设备。
2. 电力拖动在工业生产中的优势是什么？3. 请从生产效率、工作环境和维护成本等方面讨论电力拖动工业设备的发展前景。
答案篇练习题一：电力拖动的基本原理1. 电力拖动是指利用电力将电能转换为机械能，以实现物体的运动或驱动工作。
2. 电力拖动的基本原理是通过电机将电能转换为旋转或线性的机械运动，通过传动装置将运动传递给被驱动对象，从而实现工作任务。
3. 电力拖动主要通过电机的转动力和电动机的电力控制，如变频器、起动器等将电能转换为机械能。
练习题二：电机选择与匹配1. 常用的电机类型包括直流电机、交流电机和步进电机。
2. 在选择电机时，需要考虑工作负载、转速要求、功率需求、环境条件等因素。
3. 电机与负载的匹配原则是要保证电机的输出能够满足负载的需求，并且在长时间的运行中能够保持稳定可靠。
电力拖动试题及答案
电力拖动试题及答案一、选择题（每题2分，共20分）1. 电力拖动系统的基本组成不包括以下哪一项？A. 电动机B. 传动装置C. 减速器D. 传感器答案：D2. 异步电动机的转子转速与旋转磁场的转速相比：A. 相等B. 略低C. 略高D. 无关答案：B3. 直流电动机的励磁方式有：A. 串励B. 并励C. 复励D. 所有选项答案：D4. 以下哪种电动机适用于频繁起停和正反转的场合？A. 同步电动机B. 异步电动机C. 直流电动机D. 步进电动机答案：C5. 电动机的额定功率是指：A. 电动机的最大功率B. 电动机的最小功率C. 电动机能长期稳定工作的最大功率D. 电动机的瞬时功率答案：C6. 电动机的启动电流通常：A. 等于额定电流B. 小于额定电流C. 大于额定电流D. 与额定电流无关答案：C7. 电动机的制动方式不包括：A. 反接制动B. 能耗制动C. 再生制动D. 惯性制动答案：D8. 电动机的效率是指：A. 电动机输出功率与输入功率的比值B. 电动机输入功率与输出功率的比值C. 电动机输出功率与额定功率的比值D. 电动机额定功率与输入功率的比值答案：A9. 电动机的过载保护通常采用：A. 热继电器B. 熔断器C. 断路器D. 所有选项答案：D10. 以下哪种电动机的转速与负载无关？A. 同步电动机B. 异步电动机C. 直流电动机D. 步进电动机答案：A二、填空题（每题2分，共20分）1. 异步电动机的转子磁场是由________产生的。
答案：感应电流2. 直流电动机的励磁方式中，________励磁方式的电动机转速不受负载变化的影响。
答案：并3. 电动机的启动电流通常为额定电流的________倍。
答案：4-74. 电动机的效率与________有关。
答案：负载5. 电动机的过载保护装置中，________可以在过载后自动复位。
答案：热继电器6. 电动机的额定功率是指电动机能长期稳定工作的________。
电力拖动试题及答案
电力拖动试题及答案一、单项选择题（每题2分，共20分）1. 电力拖动系统中，电动机的转速与（）有关。
A. 电源电压B. 负载大小C. 电动机的极数D. 以上都有关答案：D2. 直流电动机的启动电流通常为额定电流的（）倍。
A. 2-3B. 3-5C. 5-7D. 7-10答案：B3. 异步电动机的转子转速与同步转速之间的关系是（）。
A. 相等B. 略低C. 略高D. 无法确定答案：B4. 同步电动机的转子转速与同步转速之间的关系是（）。
A. 相等B. 略低C. 略高D. 无法确定答案：A5. 电动机的额定功率是指电动机在（）时的输出功率。
A. 空载B. 额定电压C. 额定电流D. 额定电压和额定电流答案：D6. 电动机的效率是指（）。
A. 输出功率与输入功率之比B. 输入功率与输出功率之比C. 额定功率与输出功率之比D. 额定功率与输入功率之比答案：A7. 电动机的功率因数是指（）。
A. 有功功率与视在功率之比B. 无功功率与视在功率之比C. 有功功率与无功功率之比D. 视在功率与无功功率之比答案：A8. 电动机的启动方式中，直接启动适用于（）。
A. 小型电动机B. 中型电动机C. 大型电动机D. 任何电动机答案：A9. 电动机的调速方式中，变频调速适用于（）。
A. 恒转矩负载B. 恒功率负载C. 变转矩负载D. 任何负载答案：C10. 电动机的制动方式中，能耗制动适用于（）。
A. 快速停车B. 慢速停车C. 紧急停车D. 任何停车答案：A二、多项选择题（每题3分，共15分）11. 电力拖动系统中，电动机的启动方式包括（）。
A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 变频启动答案：ABCD12. 电力拖动系统中，电动机的调速方式包括（）。
A. 变极调速B. 变频调速C. 变转子电阻调速D. 变滑差调速答案：ABCD13. 电力拖动系统中，电动机的制动方式包括（）。
A. 能耗制动B. 反接制动C. 再生制动D. 机械制动答案：ABCD14. 电力拖动系统中，电动机的保护措施包括（）。
电力及电机拖动试题(附答案)
电力及电机拖动试题（附答案）一、单选题（共45题，每题1分，共45分）1.电动机在传输电能的过程中，仍然要遵守___。
()A、电磁感应定律B、动量守恒定律C、能量守恒定律D、阻抗变换定律正确答案：C2.笼型转子绕组是_____。
()A、可以外接附加电势B、短路绕组C、开路绕组D、三相对称绕组正确答案：B3.已知三相交流电源的线电压为380V，若三相电动机每相绕组的额定电压是220V，则应接成___。
()A、YY形B、△形或Y形C、只能接成Y形D、只能接成△形正确答案：C4.能实现倒拉反接制动的电动机是_____。
()A、绕线式三相感应电动机B、单相感应电动机C、同步电动机D、笼型三相感应电动机正确答案：A5.直流电动机的主磁极产生的磁场是______。
()A、脉动磁场B、旋转磁场C、交变磁场D、恒定磁场正确答案：D6.一台三相异步电动机，工作频率为50HZ，磁极数为4，则旋转磁场的转速为_____r/min。
()A、1000B、1500C、3000D、750正确答案：B7.按励磁方式分类，直流电机可分为______种。
()A、2B、3C、4D、5正确答案：C8.三相异步电动机的转子铁心一般都采用斜槽结构，其原因是_____。
()A、增加转矩B、简化制造工艺C、增加转子导体的有效长度D、改善电动机的启动及运行性能正确答案：D9.国产小型异步电动机的转子导体结构采用最广泛的是____。
()A、绕线式转子B、铜条结构转子C、铸铝转子D、深槽式转子正确答案：C10.变压器的空载损耗与_____有关。
()A、频率和磁通密度幅值B、负载的性质C、负载的大小D、电压的高低正确答案：A11.修理变压器时，若保持额定电压不变，而一次绕组的匝数比原来减少了一些，则变压器的空载电流与原来相比____。
()A、增大了一些B、不变C、无法确定D、减少了一些正确答案：A12.适用于电动机容量较大且不允许频繁启动的降压启动方法是______。
《电力拖动》实训考核题库
高二年级《电力拖动》实训操作考核试题（一）姓名:一、考核试题: 以下为点动控制线路原理图, 根据图形选择好元器件, 在控制线路板根据要求完成线路敷设。
二、考核内容1.线路安装敷设: 在电路图上进行回路标号。
根据电路图在控制线路板安装好主电路与辅助电路。
2.检查好线路, 通电试车与调试3.安全文明素养时间: 90分钟二、评分标准高二年级《电力拖动》实训操作考核试题（二）姓名:一、考核试题: 以下为自锁正转控制线路原理图, 根据图形选择好元器件, 在控制线路板按要求完成线路敷设。
二、考核内容1.线路安装敷设: 在电路图上进行回路标号。
根据电路图在控制线路板安装好主电路与辅助电路。
2.检查好线路, 通电试车与调试3.安全文明素养时间: 90分钟高二年级《电力拖动》实训操作考核试题（三）姓名:一、考核试题: 以下为接触器联锁正反转控制线路原理图, 根据图形选择好元器件, 在控制线路板按要求完成线路敷设。
二、考核内容1.线路安装敷设: 在电路图上进行回路标号。
根据电路图在控制线路板安装好主电路与辅助电路。
2.检查好线路, 通电试车与调试3.安全文明素养时间: 90分钟高二年级《电力拖动》实训操作考核试题（四）姓名:一、考核试题: 以下为按钮联锁正反转控制线路原理图, 根据图形选择好元器件, 在控制线路板按要求完成线路敷设。
二、考核内容2.线路安装敷设: 在电路图上进行回路标号。
根据电路图在控制线路板安装好主电路与辅助电路。
3.检查好线路, 通电试车与调试4.安全文明素养时间: 90分钟高二年级《电力拖动》实训操作考核试题（五）姓名:一、考核试题: 以下为按顺序控制线路原理图, 根据图形选择好元器件, 在控制线路板按要求完成线路敷设。
二、考核内容2.线路安装敷设: 在电路图上进行回路标号。
根据电路图在控制线路板安装好主电路与辅助电路。
3.检查好线路, 通电试车与调试4.安全文明素养时间: 90分钟高二年级《电力拖动》实训操作考核试题（六）姓名:一、考核试题: 以下为按多地控制线路原理图, 在右画出它的主电路, 再根据图形选择好元器件, 在控制线路板按要求完成线路敷设。
电力拖动习题册
第一单元常用低压电器及拆装与维修令狐采学概述一填空题1．根据工作电压的高低，电器可分为和。
2．工作在额定电压交流V及以下或直流V及以下的电器称为低压电器。
3．按用途和所控制的对象不同，低压电器可分为和。
4．低压配电电器包括、、和等，主要用于及中。
5．按动作方式不同，低压电器可分为和等。
6．按执行机构的不同，低压电器可分为和。
7．低压电器标准按内容性质可分为、_____和三大类。
8．低压电器标准按批准级别分为、和三级。
9．低压电器产品型号的类组代号中，各符号代表的意义如下；H，R，DK_____ C，Q，J，L，Z，B，T，M A。
二、判断题（正确的打“√”号，错误的打“×”号）1．刀开关是低压控制电器。
（）2．开关电器在每分钟内可实现的最高循环操作次数称为操作频率。
（）3．国家标准的代表符号是GB。
（）4．电器的有载时间与工作周期之比称为通电持续率。
（）5．对于从国外引进的低压电器产品，其型号仍采用原型号。
（）三、问答题1．什么是电器？什么是低压电器？2．电气设备的电气寿命是如何定义的？3．写出低压电器产品型号的组成及含义。
课题一低压开关一、填空题1．低压开关主要用作、及和电路。
2．低压开关一般为非自动切换电器，常用的主要类型有、和等。
3．负荷开关是由和组合而成，分为和两种。
4．开启式负荷开关用于控制电动机的直接启动和停止时，应选用额定电压V或V，额定电流不小于电动机额定电流倍的三极开关。
5．开启式负荷开关必须安装在控制屏或开关板上，且合闸状态时手柄应朝，不允许或。
以防发生误合闸事故。
6．封闭式负荷开关可用于手动不频繁地接通和断开带负载的电路以及作为线路末端的，也可用于控制kW以下的交流电动机不频繁的直流启动和停止。
7．封闭式负荷开关主要由、、和组成。
8．封闭式负荷开关的操作机构具有以下两个特点：一是采用了方式，二是设置了装置。
9．封闭式负荷开关设置了联锁装置，使开关在合闸状态下开关盖，而开关盖开启时又不能，以保证操作安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电力拖动》试卷
班级学号姓名
一、写出下列元器件的文字符号和图形符号（16分）
低压断路器螺旋式熔断器接触器热继电器按钮（三种）
二、试分析下图控制线路能否满足以下控制要求和保护要求：（1）能实现单向启动和停止；（2）具有短路、过载、欠压和失压保护。
若线路不能满足以上要求，试加以改正，并说明改正的原因。
（10分）三、判断题（4分）
1、流过主电路和辅助电路中的电流相等。
（）
2、接触器自锁控制线路具有失压和欠压保护功能。
（）
3、安装控制线路时，对导线的颜色没有具体要求。
（）
4、所谓点动控制是指点一下按钮就可以使电动机启动并连续运转控制方法。
（）
四、如图所示为电动机双重联锁正反转控制线路的主电路，试补画出控制电路，并指电路各部分的功能。
（20分）
以下无正文
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
仅供个人用于学习、研究；不得用于商业用途。
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
仅供个人用于学习、研究；不得用于商业用途。
толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.。
