自动变光焊接眼镜产品说明

3M SPEEDGLAS 9002D 产品说明书

3M SPEEDGLAS 9002D 产品说明书焊接前为保护您的安全请在使用SEEDGLAS 9002D之前仔细阅读本说明书。

根据本手册图A:1的说明来安装本产品。

根据个人的需要调节头罩，头带的直径和高度都要进行调节，面罩和面部的角度应该根据图A:2所示进行调节。

所有SPEEDLAS自动变光焊接滤光片可用于电弧焊和气体切割。

电弧焊接包括熔化极气体保护焊(MIG，MAG)、不熔化极气体保护焊(TIG)、手工电焊条电弧焊(SMAW)、等离子弧焊接和吹气碳电弧焊接。

当滤光片处于关机状态时可用于气割或气焊，关机状态遮光号为5-6。

暗态的遮光号标在产品上。

请根据欧洲标准EN379（或者欧洲标准：EN169）选择适合的遮光号。

SPEEDGLAS自动变光焊接滤光片按照产品上所标注的最大遮光号来防护有害的紫外和红外光线。

对紫外和红外光线的防护是永久的，不论是在亮态还是在暗态。

在电池和电子系统故障时，焊工仍然得到紫外和红外光线的防护，这时的遮光号是产品上标注的最大遮光号。

焊接滤光片有两个独立的感光探头，只要有弧光照射，镜片就要变暗。

电源是两个3伏锂电池。

焊接镜片在最后一次弧光照射后约60分钟会自动关机。

注意：SPEEDGLAS 9002D自动变光焊接滤光片必须与原装SPEEDGLAS 9000 焊接面罩、内部保护镜片和外部保护镜片一起使用。

注意：SPEEDGLAS 9002D焊接面罩不适合用于‘仰焊’、激光焊和激光切割。

标识：每一个产品都标有正确的遮光号或者遮光号的范围，在焊接前必须确认选择了正确的遮光号。

眼睛和面部防护的分类分别依据EN379(或EN175)。

产品上标注的其它标识是根据相关欧洲标准制定。

下面是一个举例：注意：上面只是一个例子，有效的分类标注在产品上。

在焊帽和外部保护片上，标有防高速颗粒物冲击分类标识，F代表低速冲击防护(45m/s)，B代表中速冲击防护(12m/s)，如果产品符合极端温度(-5℃-+55℃)的要求，则会标有T。

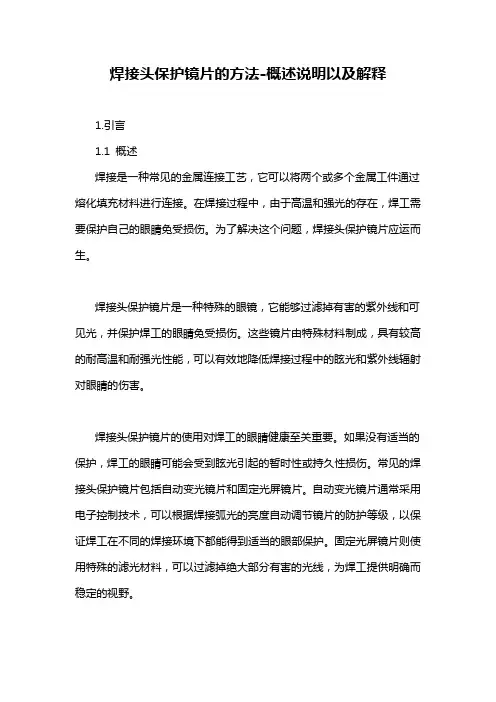

焊接头保护镜片的方法-概述说明以及解释

焊接头保护镜片的方法-概述说明以及解释1.引言1.1 概述焊接是一种常见的金属连接工艺，它可以将两个或多个金属工件通过熔化填充材料进行连接。

在焊接过程中，由于高温和强光的存在，焊工需要保护自己的眼睛免受损伤。

为了解决这个问题，焊接头保护镜片应运而生。

焊接头保护镜片是一种特殊的眼镜，它能够过滤掉有害的紫外线和可见光，并保护焊工的眼睛免受损伤。

这些镜片由特殊材料制成，具有较高的耐高温和耐强光性能，可以有效地降低焊接过程中的眩光和紫外线辐射对眼睛的伤害。

焊接头保护镜片的使用对焊工的眼睛健康至关重要。

如果没有适当的保护，焊工的眼睛可能会受到眩光引起的暂时性或持久性损伤。

常见的焊接头保护镜片包括自动变光镜片和固定光屏镜片。

自动变光镜片通常采用电子控制技术，可以根据焊接弧光的亮度自动调节镜片的防护等级，以保证焊工在不同的焊接环境下都能得到适当的眼部保护。

固定光屏镜片则使用特殊的滤光材料，可以过滤掉绝大部分有害的光线，为焊工提供明确而稳定的视野。

在使用焊接头保护镜片时，焊工需要注意以下几点：首先，选择合适的防护等级，根据焊接弧光的亮度和辐射强度选择适当的镜片；其次，正确佩戴和调整镜片，确保其固定在正确的位置，以避免外界光线的闪入；最后，定期检查和维护镜片，确保其清洁和完好，以提供持久的保护效果。

总之，焊接头保护镜片是焊工必备的个人防护装备之一，能够有效保护焊工的眼睛免受焊接过程中的损伤。

正确选择、佩戴和维护镜片是保障焊工眼部健康的重要措施。

未来的研究可以进一步改进焊接头保护镜片的材料和技术，提高其防护性能和舒适性，为焊工提供更好的眼部保护。

1.2文章结构文章结构部分的内容可以包括以下信息：本文主要分为引言、正文和结论三个部分。

引言部分主要介绍焊接头保护镜片的背景和意义。

正文部分分为首要要点、次要要点和其他要点三个部分。

首要要点部分将详细介绍焊接头保护镜片的使用方法、工艺流程以及常见问题和解决方案。

次要要点部分会对焊接头保护镜片的材料和制造工艺进行深入讨论，探讨其性能和优缺点。

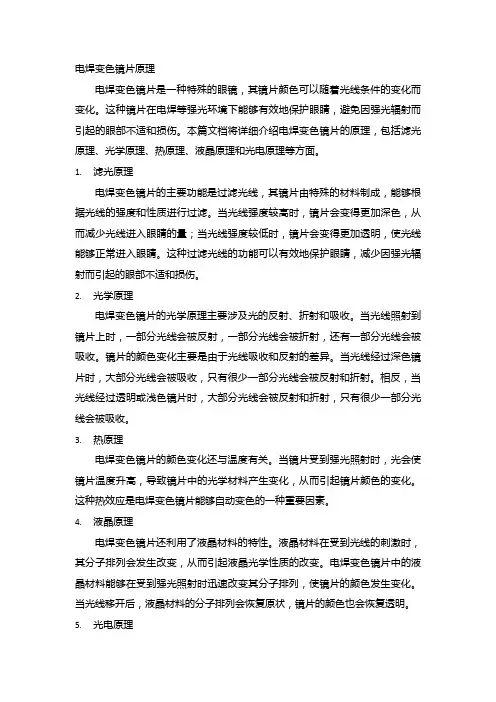

电焊变色镜片原理

电焊变色镜片原理电焊变色镜片是一种特殊的眼镜，其镜片颜色可以随着光线条件的变化而变化。

这种镜片在电焊等强光环境下能够有效地保护眼睛，避免因强光辐射而引起的眼部不适和损伤。

本篇文档将详细介绍电焊变色镜片的原理，包括滤光原理、光学原理、热原理、液晶原理和光电原理等方面。

1.滤光原理电焊变色镜片的主要功能是过滤光线，其镜片由特殊的材料制成，能够根据光线的强度和性质进行过滤。

当光线强度较高时，镜片会变得更加深色，从而减少光线进入眼睛的量；当光线强度较低时，镜片会变得更加透明，使光线能够正常进入眼睛。

这种过滤光线的功能可以有效地保护眼睛，减少因强光辐射而引起的眼部不适和损伤。

2.光学原理电焊变色镜片的光学原理主要涉及光的反射、折射和吸收。

当光线照射到镜片上时，一部分光线会被反射，一部分光线会被折射，还有一部分光线会被吸收。

镜片的颜色变化主要是由于光线吸收和反射的差异。

当光线经过深色镜片时，大部分光线会被吸收，只有很少一部分光线会被反射和折射。

相反，当光线经过透明或浅色镜片时，大部分光线会被反射和折射，只有很少一部分光线会被吸收。

3.热原理电焊变色镜片的颜色变化还与温度有关。

当镜片受到强光照射时，光会使镜片温度升高，导致镜片中的光学材料产生变化，从而引起镜片颜色的变化。

这种热效应是电焊变色镜片能够自动变色的一种重要因素。

4.液晶原理电焊变色镜片还利用了液晶材料的特性。

液晶材料在受到光线的刺激时，其分子排列会发生改变，从而引起液晶光学性质的改变。

电焊变色镜片中的液晶材料能够在受到强光照射时迅速改变其分子排列，使镜片的颜色发生变化。

当光线移开后，液晶材料的分子排列会恢复原状，镜片的颜色也会恢复透明。

5.光电原理电焊变色镜片还应用了光电原理。

光电原理是指光照射在物质表面上时，物质表面会吸收一部分光线并释放出能量，引起电子状态的改变。

电焊变色镜片中的光电材料能够在受到光线照射时产生电子状态的改变，从而引起镜片颜色的变化。

自动变光焊接面罩的使用和保养

自动变光焊接面罩的使用和保养自动变光焊接面罩是一种常见的焊接个人防护装备。

它能自动调节镀膜玻璃的透光率，使焊工在焊接时得到更好的视野，保护眼睛不受强光照射。

本文将介绍自动变光焊接面罩的使用方法和保养技巧。

1. 使用方法1.1 穿戴在使用自动变光焊接面罩前，需要先进行穿戴。

具体步骤如下：1.确认面罩的鲨鱼框架是处于打开状态。

将面罩佩戴在头部上，并调整松紧带的长度，使面罩与头部贴合。

注意，不要使面罩过度紧缩，以便保证舒适度和透气性。

2.将面部保护塑料片插入面罩的鲨鱼框架中。

3.调整两侧墨镜片片位，使其与双眼中心对齐。

而后按压面罩下缘的按键，在听到“卡啦”一声声音后，即可完成面罩的穿戴。

1.2 使用使用自动变光焊接面罩时，需要注意以下几点：1.镀膜玻璃的清洁问题：玻璃越脏，透光度就越低，甚至影响到工作。

所以要注意不留指印，不摸镀膜玻璃，也不要使用酒精或其他有腐蚀性的溶液。

最好用清水洗净，在用棉布擦干。

2.面罩上的过滤器，根据使用时间长短来调整速度。

使用久了，更换速度为快；新面罩则基本不用更改调整。

3.面罩上要加保护：正常情况下，面罩是需要加护罩的。

这个东西的作用简单来说就是起到了防护面罩不被烧糊的作用。

2. 保养技巧自动变光焊接面罩作为焊接个人防护装备之一，保养是必不可少的环节。

以下是保养技巧：2.1 清理在使用完自动变光焊接面罩之后，建议对其进行内外部的清洁工作。

具体步骤如下：1.取下面罩的过滤器。

2.将搭扣旋开，拆下两侧镜片。

3.用肥皂水或清水冲洗，涂抹少许擦亮油，并擦拭干净。

4.将镜片插回面罩中，在用拇指和食指捏紧鲨鱼框架两侧，将面罩完全打开，挂在绸布上晾干。

2.2 存储存储自动变光焊接面罩时需要注意以下几点：1.放置的位置不能受阳光直射，也不可以表面上重压物品。

2.非使用状态下，最好将面罩放入面罩袋中，以保护面罩的使用寿命。

2.3 更换零部件对于长时间使用的自动变光焊接面罩，可能会出现镀膜玻璃和过滤囊的老化，这时候，需要更换相应的零部件。

自动变光电焊面罩

自动变光电焊面罩引言自动变光电焊面罩是一种先进的个人防护设备，用于保护焊工的眼睛和面部免受电弧光辐射和火花的伤害。

传统的焊接面罩需要手动调整光线阈值，而自动变光电焊面罩通过使用光敏元件和电子滤光器，能够自动调整光线的强度和阈值，从而提供更高的焊接效果和安全性。

在本文档中，我们将介绍自动变光电焊面罩的原理、特点、使用方法以及如何选择适合自己的面罩。

原理自动变光电焊面罩的工作原理基于光敏元件和电子滤光器的组合。

光敏元件是一种能够感知光线强度的器件，常用的光敏元件包括光敏电阻和光敏二极管。

当电焊过程中产生的光线照射到光敏元件上时，光敏元件会产生电信号。

电子滤光器是一个能够根据光敏元件产生的电信号来调整光线通过面罩的滤光片的器件。

它包括一个调光电路和多个滤光片。

调光电路能够根据光敏元件产生的电信号来调整滤光片的透光率，从而控制面罩的光线阈值。

当电焊过程中产生的光线强度超过光敏元件的阈值时，电子滤光器会自动调整滤光片的透光率，使光线通过面罩的光线达到一个安全的水平。

特点自动变光电焊面罩相较于传统的焊接面罩有许多独特的特点：1.自动调节：自动变光电焊面罩能够根据焊接过程中产生的光线强度自动调整滤光片的透光率，使焊工能够始终保持清晰的视野。

2.高保护性：自动变光电焊面罩能够有效阻挡电弧光辐射和火花，提供更高的安全性。

3.轻便舒适：面罩采用轻量化材料制作，配备舒适的头带和面垫，使焊工在长时间使用时减轻疲劳感。

4.多功能：一些自动变光电焊面罩还具有额外的功能，如呼吸阀和声音放大器，提供更便利的使用体验。

使用方法在使用自动变光电焊面罩之前，首先需要确保面罩处于正常工作状态：1.检查电源：确认面罩内部的电池电量充足，如果电池电量不足，需要及时更换电池。

2.检查滤光片：检查滤光片的状况，如果有损坏或污垢应及时更换或清洁。

3.调整带子和面垫：调整面罩的头带和面垫，确保合适的佩戴位置和舒适度。

在使用自动变光电焊面罩进行焊接时，需要遵循以下步骤：1.戴上面罩：将自动变光电焊面罩戴在头部，并根据需要调整带子和面垫，使面罩紧贴面部。

自动变光焊接滤光镜

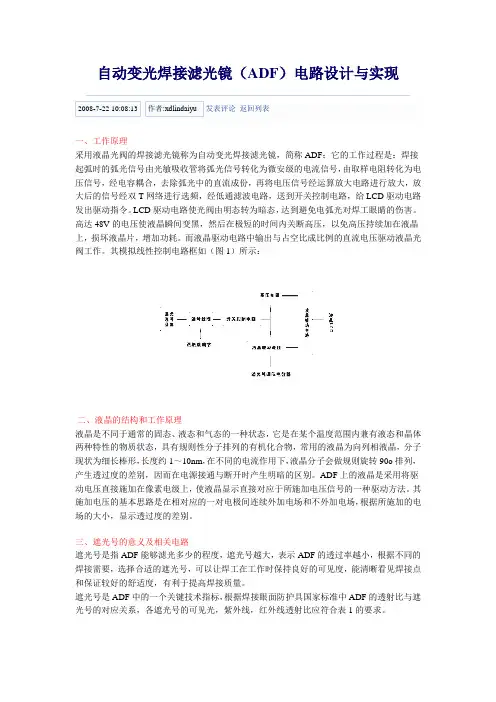

自动变光焊接滤光镜（ADF）电路设计与实现一、工作原理采用液晶光阀的焊接滤光镜称为自动变光焊接滤光镜，简称ADF；它的工作过程是：焊接起弧时的弧光信号由光敏吸收管将弧光信号转化为微安级的电流信号，由取样电阻转化为电压信号，经电容耦合，去除弧光中的直流成份，再将电压信号经运算放大电路进行放大，放大后的信号经双T网络进行选频，经低通滤波电路，送到开关控制电路，给LCD驱动电路发出驱动指令。

LCD驱动电路使光阀由明态转为暗态，达到避免电弧光对焊工眼睛的伤害。

高达48V的电压使液晶瞬间变黑，然后在极短的时间内关断高压，以免高压持续加在液晶上，损坏液晶片，增加功耗。

而液晶驱动电路中输出与占空比成比例的直流电压驱动液晶光阀工作。

其模拟线性控制电路框如（图1）所示：二、液晶的结构和工作原理液晶是不同于通常的固态、液态和气态的一种状态，它是在某个温度范围内兼有液态和晶体两种特性的物质状态，具有规则性分子排列的有机化合物，常用的液晶为向列相液晶，分子现状为细长棒形，长度约1～10nm，在不同的电流作用下，液晶分子会做规则旋转90o排列，产生透过度的差别，因而在电源接通与断开时产生明暗的区别。

ADF上的液晶是采用将驱动电压直接施加在像素电级上，使液晶显示直接对应于所施加电压信号的一种驱动方法。

其施加电压的基本思路是在相对应的一对电极间连续外加电场和不外加电场，根据所施加的电场的大小，显示透过度的差别。

三、遮光号的意义及相关电路遮光号是指ADF能够滤光多少的程度，遮光号越大，表示ADF的透过率越小，根据不同的焊接需要，选择合适的遮光号，可以让焊工在工作时保持良好的可见度，能清晰看见焊接点和保证较好的舒适度，有利于提高焊接质量。

遮光号是ADF中的一个关键技术指标，根据焊接眼面防护具国家标准中ADF的透射比与遮光号的对应关系，各遮光号的可见光，紫外线，红外线透射比应符合表1的要求。

图2 弧光ADF的液晶组合是由一块镀膜玻、两片液晶片和一块保护片组成。

自动变光焊接护目镜

1、安全性结构设计，国际流行款式，人体工学原理，内部空间充裕，操作简便，佩戴舒适，全方位保护面部、颈部和耳朵等；2、采用高质量的液晶和光学镀膜，永久的紫外线/红外线屏蔽式防护（防护等级15#），确保操作者不受紫外线/红外线等有害射线的伤害；3、液晶光阀全新光控自动变光技术，多层LCD与镀膜玻璃，有效地阻挡了紫外线、红外线，让可见光更容易通过，从而保护焊工眼睛，使得焊工能清晰的观察焊接对象，减少重复焊接，提高焊?有剩?4、独创的自动变光控制电路，护目镜对弧光的响应时间不到1/10000秒，就会从亮状态等级变成暗状态等级，从而减少突发的瞬间弧光对眼睛的伤害；5、独创的抗干扰开关设计，防止身边近处复杂的环境造成看不清楚焊接对象的发生；6、弧光消失，护目镜由暗状态等级翻转到亮状态等级的保护时间可以按需求设定在0.1秒/1.2秒内；7、具有手动等级设置功能的自动变光焊接护目镜，亮态等级为DIN4，暗态等级为DIN9～DIN13。

DIN13。

掌柜答疑；1》买家问：这款太阳能面罩没有太阳光时可以使用吗？掌柜答：焊接时的电弧光就相当于太阳光，另外，面罩里已内置了超大容量可充电式锂电池，确保面罩时刻保持在工作电压状态，所以，敬请放心！2》买家问：这款面罩哪些焊接时可以使用？掌柜答：这款新式面罩带有“暗度调节”、“灵敏度调节”、“恢复时间调节”三个功能调节旋钮，所以，可以适应电焊、氩弧焊、气保焊、等离子焊、激光焊等各种焊接场合。

3》买家问：这款面罩会摔坏吗？使用寿命怎样？掌柜答：面罩壳体材料是采用进口原料PA/PP精制而成，受外力重压只会变形而不会裂。

当然，变光盒还需要亲精心呵护啊。

本店面罩变光盒部分太阳能电池板、超大容量充电锂电池、液晶片都是选用目前国外最先进元件，最长使用寿命可达十年！4》买家问：这款面罩上的三个旋钮怎么使用啊？掌柜答；“暗度调节”；镜片在焊接弧光产生前是透明的，焊接产生弧光后就会变黑。

这时，调节旋钮就可以调节镜片的黑度深浅。

瑞士optrel焊接面罩的使用方法

瑞士optrel自动变光焊接面罩的使用方法
自动变光面罩它能保护你的双眼，还能解放你的双手，也减少了焊机的空载时间，达到提高你的工作效率，那么先看看怎样去使用自动变光面罩吧。

自动变光面罩使用说明：
1、撕去镜框盒内外表面的保护膜;
2、未起焊时，视窗呈透明态，能清晰地看到工件，起弧瞬间，视窗自动变暗，当焊接停止后，视窗又恢复到透明态。

3、根据焊接方式的不同，调节延时返回开关。

4、根据焊接电流的大小和焊接方式的不同调节遮光号旋钮，以选择合适的遮光号;参见附表1;
5、调节头箍：
a、先转动头箍，使头箍调节钮处于脑后位置;手压并同时逆时针旋转头物调节钮，即可放宽头箍尺寸，反之则缩小;
b、调节头架主体定位孔，以调节头箍从头顶部到眼睛的纵向位置;
c、拧松两边耳螺母，面罩可在头箍的长形移动孔内前后移动，以调节视窗到眼的距离;
d、调节定位片可微调视窗的视角。

自动变光焊接护目镜

1、安全性结构设计，国际流行款式，人体工学原理，内部空间充裕，操作简便，佩戴舒适，全方位保护面部、颈部和耳朵等；2、采用高质量的液晶和光学镀膜，永久的紫外线/红外线屏蔽式防护（防护等级15#），确保操作者不受紫外线/红外线等有害射线的伤害；3、液晶光阀全新光控自动变光技术，多层LCD与镀膜玻璃，有效地阻挡了紫外线、红外线，让可见光更容易通过，从而保护焊工眼睛，使得焊工能清晰的观察焊接对象，减少重复焊接，提高焊?有剩?4、独创的自动变光控制电路，护目镜对弧光的响应时间不到1/10000秒，就会从亮状态等级变成暗状态等级，从而减少突发的瞬间弧光对眼睛的伤害；5、独创的抗干扰开关设计，防止身边近处复杂的环境造成看不清楚焊接对象的发生；6、弧光消失，护目镜由暗状态等级翻转到亮状态等级的保护时间可以按需求设定在0.1秒/1.2秒内；7、具有手动等级设置功能的自动变光焊接护目镜，亮态等级为DIN4，暗态等级为DIN9～DIN13。

DIN13。

掌柜答疑；1》买家问：这款太阳能面罩没有太阳光时可以使用吗？掌柜答：焊接时的电弧光就相当于太阳光，另外，面罩里已内置了超大容量可充电式锂电池，确保面罩时刻保持在工作电压状态，所以，敬请放心！2》买家问：这款面罩哪些焊接时可以使用？掌柜答：这款新式面罩带有“暗度调节”、“灵敏度调节”、“恢复时间调节”三个功能调节旋钮，所以，可以适应电焊、氩弧焊、气保焊、等离子焊、激光焊等各种焊接场合。

3》买家问：这款面罩会摔坏吗？使用寿命怎样？掌柜答：面罩壳体材料是采用进口原料PA/PP精制而成，受外力重压只会变形而不会裂。

当然，变光盒还需要亲精心呵护啊。

本店面罩变光盒部分太阳能电池板、超大容量充电锂电池、液晶片都是选用目前国外最先进元件，最长使用寿命可达十年！4》买家问：这款面罩上的三个旋钮怎么使用啊？掌柜答；“暗度调节”；镜片在焊接弧光产生前是透明的，焊接产生弧光后就会变黑。

这时，调节旋钮就可以调节镜片的黑度深浅。

12-054(高科防静电公司-实用)一种焊接作业自动变光眼镜

说明书摘要一种焊接作业自动变光眼镜，涉及一种护目镜。

提供一种焊接作业时，可根据作业现场光强自动调节变光，有效保护眼睛的焊接作业自动变光眼镜。

设有镜框、镜脚、镜片和自动变光装置；自动变光装置设有框盖、滤光片和液晶光阀片和光电控制电路；框盖与镜框连接，滤光片和液晶光阀片设于框盖上，滤光片位于镜片的后方且面对镜片内表面，液晶光阀片位于滤光片后方且面对滤光片内表面；光电控制电路设有光电传感器、控制电路和直流电源，光电传感器安装于镜框上，光电传感器的探头露出面对所述镜片的内表面，光电传感器的信号输出端接控制电路的信号输入端，控制电路的信号输出端接液晶光阀片的信号输入端。

摘要附图411224211105319768权利要求书1、一种焊接作业自动变光眼镜，包括镜框、镜脚和镜片，其特征在于还设有自动变光装置；自动变光装置设有框盖、滤光片和液晶光阀片和光电控制电路；框盖与镜框连接，滤光片和液晶光阀片设于框盖上，滤光片位于镜片的后方且面对镜片内表面，液晶光阀片位于滤光片后方且面对滤光片内表面；光电控制电路设有光电传感器、控制电路和直流电源，光电传感器安装于镜框上，光电传感器的探头露出面对所述镜片的内表面，光电传感器的信号输出端接控制电路的信号输入端，控制电路的信号输出端接液晶光阀片的信号输入端。

2、如权利要求1所述的一种焊接作业自动变光眼镜，其特征在于所述镜框设有容腔，所述框盖设于镜框的容腔中；所述框盖设有前盖和后盖，前盖和后盖均为双目镜框式框盖，前盖与后盖卡嵌式连接；所述滤光片为2片，所述液晶光阀片为2片，2片滤光片安装在前盖上，2片液晶光阀片安装在后盖上。

3、如权利要求2所述的一种焊接作业自动变光眼镜，其特征在于所述后盖上设有内保护镜片，内保护镜片位于所述液晶光阀片后方，所述内保护镜片为平光镜片。

4、如权利要求1或2所述的一种焊接作业自动变光眼镜，其特征在于所述液晶光阀片采用LCD液晶光阀片。

5、如权利要求1所述的一种焊接作业自动变光眼镜，其特征在于所述镜片为平光镜片。

3M SPEEDGLAS 100 焊接面罩产品说明书

低电量指示
如果低电量指示灯亮或选择遮光号和灵敏度/延迟时间按键 LED 指示灯不亮，则需要更换电池。
警告：
焊接起弧后 SPEEDGLAS 100 自动变光焊接滤光片没有转换为暗态，请立即停止焊接操作并按照使用说明检查滤光片。继续使用无法转换为暗态的滤光片可能导致暂时性失明，如“晃眼”。如果无法查出问题原因或无法修复，请停止使用该滤光片，并寻求您的主管，产品经销商或 3M 的帮助。
认证信息
Speedglas 100 焊接面罩满足欧洲指令 89/686/EEC 第 10 条款中的基础安全要求，并且获得 CE 认证。产品符合欧洲标准 EN166，EN169，EN175 和 EN379。产品由 DIN Certco Prüf- und Zertifi erungszentrum 中心检测（标识号 0196）。
注意：
废弃的电池和产品部件应该按照当地的法律法规处置。自动焊接面屏应该作为电子废弃物处理。
温度范围：
该产品推荐在-5℃- +55℃温度范围内使用，贮存在温度介于-30℃― ＋70℃之间，湿度低于 90％的洁净干燥环境中。
检查：
为保证自动变光焊接面屏正常工作，自动变光焊接面屏上的感光探头（见图 A:2）必须保持清洁，并且保证不被其它物质遮挡。
聚酰胺聚酰胺聚酰胺聚碳酸酯
8
9
10
11
Hale Waihona Puke 121314
依据欧洲标准 EN379：2003，推荐遮光号的选择：
操作过程 MMA
MAG
