自动变光焊接滤光镜

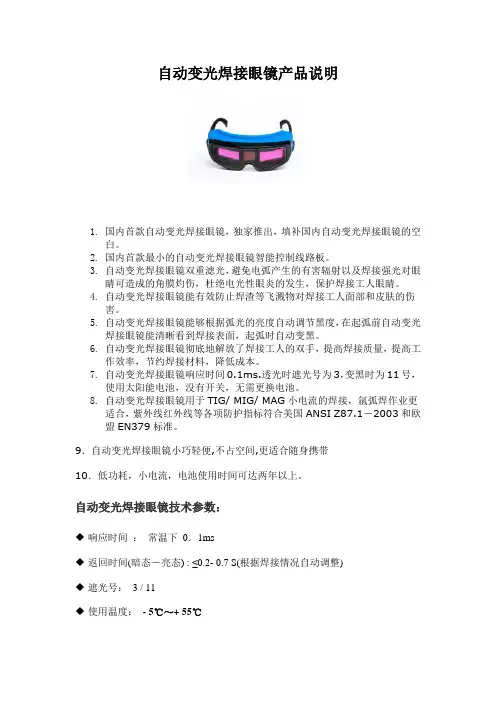

自动变光焊接眼镜产品说明
自动变光焊接眼镜产品说明1.国内首款自动变光焊接眼镜，独家推出，填补国内自动变光焊接眼镜的空白。
2.国内首款最小的自动变光焊接眼镜智能控制线路板。
3.自动变光焊接眼镜双重滤光，避免电弧产生的有害辐射以及焊接强光对眼睛可造成的角膜灼伤，杜绝电光性眼炎的发生，保护焊接工人眼睛。
4.自动变光焊接眼镜能有效防止焊渣等飞溅物对焊接工人面部和皮肤的伤害。
5.自动变光焊接眼镜能够根据弧光的亮度自动调节黑度，在起弧前自动变光焊接眼镜能清晰看到焊接表面，起弧时自动变黑。
6.自动变光焊接眼镜彻底地解放了焊接工人的双手，提高焊接质量，提高工作效率，节约焊接材料，降低成本。
7.自动变光焊接眼镜响应时间0.1ms.透光时遮光号为3，变黑时为11号，使用太阳能电池，没有开关，无需更换电池。
8.自动变光焊接眼镜用于TIG/ MIG/ MAG小电流的焊接，氩弧焊作业更适合，紫外线红外线等各项防护指标符合美国ANSI Z87.1－2003和欧盟EN379标准。
9．自动变光焊接眼镜小巧轻便,不占空间,更适合随身携带10．低功耗，小电流，电池使用时间可达两年以上。
自动变光焊接眼镜技术参数：◆响应时间：常温下0．1ms◆返回时间(暗态－亮态) : ≤0.2- 0.7 S(根据焊接情况自动调整)◆遮光号：3 / 11◆使用温度：- 5℃～+ 55℃◆远紫外线透过率（200-315nm）：Tave＜0.0001%◆近紫外透过率（315-380nm）：Tave＜0.1%-0.2%◆可见光透过率（380-780nm）TL=36±3%，TL=50±5%◆近红外透过率（780-2000nm）：Tave＜0.005%发明专利号：201220084792.1和201210060966.5。

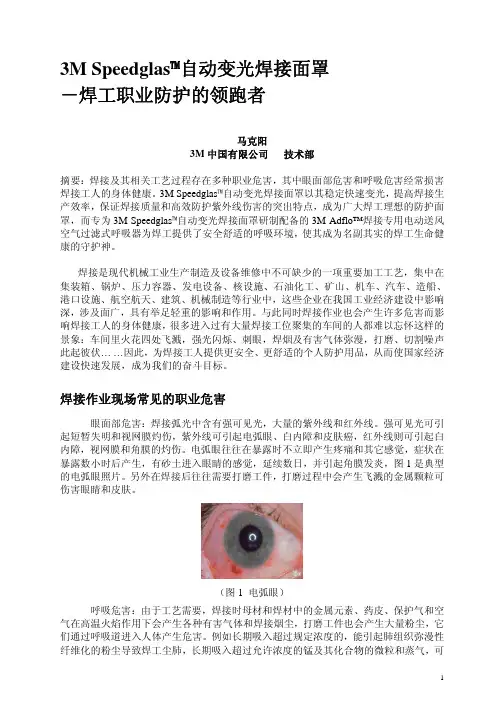

3MSpeedglas自动变光焊接面罩-焊工职业防护的领跑者
3M Speedglas™自动变光焊接面罩－焊工职业防护的领跑者马克阳3M中国有限公司技术部摘要：焊接及其相关工艺过程存在多种职业危害，其中眼面部危害和呼吸危害经常损害焊接工人的身体健康。
3M Speedglas™自动变光焊接面罩以其稳定快速变光，提高焊接生产效率，保证焊接质量和高效防护紫外线伤害的突出特点，成为广大焊工理想的防护面罩，而专为3M Speedglas™自动变光焊接面罩研制配备的3M Adflo™焊接专用电动送风空气过滤式呼吸器为焊工提供了安全舒适的呼吸环境，使其成为名副其实的焊工生命健康的守护神。
焊接是现代机械工业生产制造及设备维修中不可缺少的一项重要加工工艺，集中在集装箱、锅炉、压力容器、发电设备、核设施、石油化工、矿山、机车、汽车、造船、港口设施、航空航天、建筑、机械制造等行业中，这些企业在我国工业经济建设中影响深，涉及面广，具有举足轻重的影响和作用。
与此同时焊接作业也会产生许多危害而影响焊接工人的身体健康，很多进入过有大量焊接工位聚集的车间的人都难以忘怀这样的景象：车间里火花四处飞溅，强光闪烁、刺眼，焊烟及有害气体弥漫，打磨、切割噪声此起彼伏… …因此，为焊接工人提供更安全、更舒适的个人防护用品，从而使国家经济建设快速发展，成为我们的奋斗目标。
焊接作业现场常见的职业危害眼面部危害：焊接弧光中含有强可见光，大量的紫外线和红外线。
强可见光可引起短暂失明和视网膜灼伤，紫外线可引起电弧眼、白内障和皮肤癌，红外线则可引起白内障，视网膜和角膜的灼伤。
电弧眼往往在暴露时不立即产生疼痛和其它感觉，症状在暴露数小时后产生，有砂土进入眼睛的感觉，延续数日，并引起角膜发炎，图1是典型的电弧眼照片。
另外在焊接后往往需要打磨工件，打磨过程中会产生飞溅的金属颗粒可伤害眼睛和皮肤。
（图1 电弧眼）呼吸危害：由于工艺需要，焊接时母材和焊材中的金属元素、药皮、保护气和空气在高温火焰作用下会产生各种有害气体和焊接烟尘，打磨工件也会产生大量粉尘，它们通过呼吸道进入人体产生危害。
滤光镜的工作原理

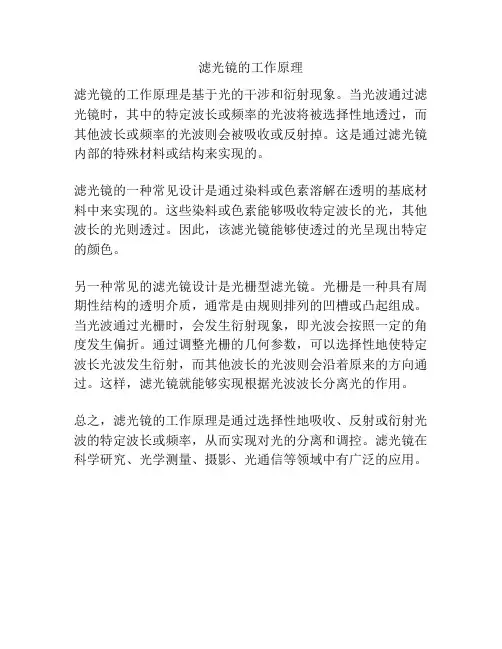

滤光镜的工作原理
滤光镜的工作原理是基于光的干涉和衍射现象。
当光波通过滤光镜时，其中的特定波长或频率的光波将被选择性地透过，而其他波长或频率的光波则会被吸收或反射掉。
这是通过滤光镜内部的特殊材料或结构来实现的。
滤光镜的一种常见设计是通过染料或色素溶解在透明的基底材料中来实现的。
这些染料或色素能够吸收特定波长的光，其他波长的光则透过。
因此，该滤光镜能够使透过的光呈现出特定的颜色。
另一种常见的滤光镜设计是光栅型滤光镜。
光栅是一种具有周期性结构的透明介质，通常是由规则排列的凹槽或凸起组成。
当光波通过光栅时，会发生衍射现象，即光波会按照一定的角度发生偏折。
通过调整光栅的几何参数，可以选择性地使特定波长光波发生衍射，而其他波长的光波则会沿着原来的方向通过。
这样，滤光镜就能够实现根据光波波长分离光的作用。
总之，滤光镜的工作原理是通过选择性地吸收、反射或衍射光波的特定波长或频率，从而实现对光的分离和调控。
滤光镜在科学研究、光学测量、摄影、光通信等领域中有广泛的应用。
国家安全生产北京劳动防护用品检测检验中心
号
被检对象
项目/参数
依据标准编号及名称
限制范围
说明
序
号
名称
1
安全帽
全部项目
GB2811-2007《安全帽》
2
安全带
全部项目
GB6095-2009《安全带》
3
安全平网安全立网
全部项目
GB5725-2009《安全网》
密目式安全立网
全部项目
4
带刚性导轨的自锁器
全部项目
GB24542-2009《坠落防护带刚性导轨的自锁器》
9
连接器
全部项目
GB/T23469-2009《坠落防护连接器》
10
缓冲器
全部项目
GB/T24538-2009《坠落防护缓冲器》
11
安全绳
全部项目
GB24543-2009《坠落防护安全绳》
12
坠落防护用品的材料测试
1
绳断裂强力
GB/T8834-2006《绳索有关物理和机械性能的测定》
2
耐腐蚀性能-中性盐雾试验(NSS)
45
纺织品参数
5
耐皂洗色牢度
GB/T3921-2008《纺织品色牢度试验耐皂洗色牢度》
6
耐汗渍色牢度
GB/T3922-1995《纺织品耐汗渍色牢度试验方法》
7
断裂强力
GB/T3923.1-1997《纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定条样法》
8
面料的静水压
GB/T4744-1997《纺织织物抗渗水性测定静水压试验》
7
硬度
GB/T6031-1998《硫化橡胶或热塑性橡胶硬度的测定(10～100IRHD)》

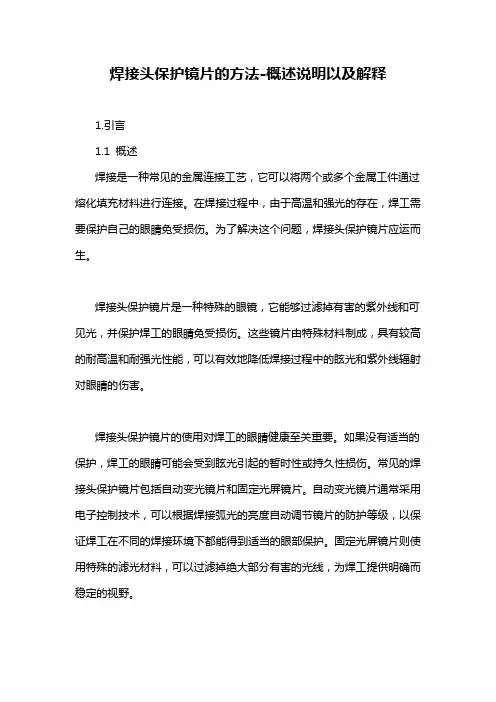

焊接头保护镜片的方法-概述说明以及解释
焊接头保护镜片的方法-概述说明以及解释1.引言1.1 概述焊接是一种常见的金属连接工艺，它可以将两个或多个金属工件通过熔化填充材料进行连接。
在焊接过程中，由于高温和强光的存在，焊工需要保护自己的眼睛免受损伤。
为了解决这个问题，焊接头保护镜片应运而生。
焊接头保护镜片是一种特殊的眼镜，它能够过滤掉有害的紫外线和可见光，并保护焊工的眼睛免受损伤。
这些镜片由特殊材料制成，具有较高的耐高温和耐强光性能，可以有效地降低焊接过程中的眩光和紫外线辐射对眼睛的伤害。
焊接头保护镜片的使用对焊工的眼睛健康至关重要。
如果没有适当的保护，焊工的眼睛可能会受到眩光引起的暂时性或持久性损伤。
常见的焊接头保护镜片包括自动变光镜片和固定光屏镜片。
自动变光镜片通常采用电子控制技术，可以根据焊接弧光的亮度自动调节镜片的防护等级，以保证焊工在不同的焊接环境下都能得到适当的眼部保护。
固定光屏镜片则使用特殊的滤光材料，可以过滤掉绝大部分有害的光线，为焊工提供明确而稳定的视野。
在使用焊接头保护镜片时，焊工需要注意以下几点：首先，选择合适的防护等级，根据焊接弧光的亮度和辐射强度选择适当的镜片；其次，正确佩戴和调整镜片，确保其固定在正确的位置，以避免外界光线的闪入；最后，定期检查和维护镜片，确保其清洁和完好，以提供持久的保护效果。
总之，焊接头保护镜片是焊工必备的个人防护装备之一，能够有效保护焊工的眼睛免受焊接过程中的损伤。
正确选择、佩戴和维护镜片是保障焊工眼部健康的重要措施。
未来的研究可以进一步改进焊接头保护镜片的材料和技术，提高其防护性能和舒适性，为焊工提供更好的眼部保护。
1.2文章结构文章结构部分的内容可以包括以下信息：本文主要分为引言、正文和结论三个部分。
引言部分主要介绍焊接头保护镜片的背景和意义。
正文部分分为首要要点、次要要点和其他要点三个部分。
首要要点部分将详细介绍焊接头保护镜片的使用方法、工艺流程以及常见问题和解决方案。
次要要点部分会对焊接头保护镜片的材料和制造工艺进行深入讨论，探讨其性能和优缺点。

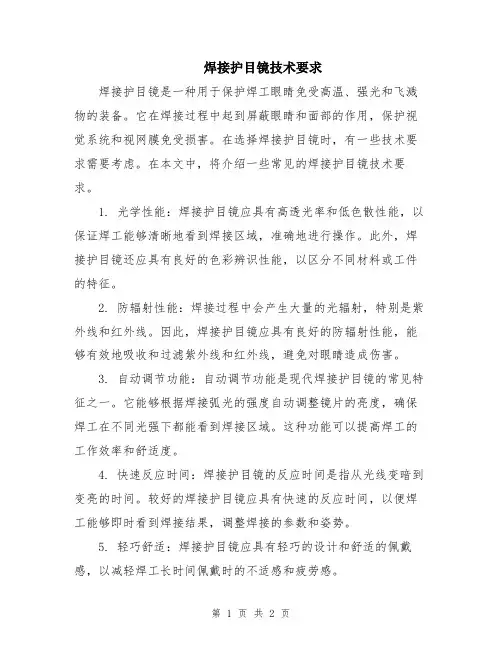

焊接护目镜技术要求
焊接护目镜技术要求焊接护目镜是一种用于保护焊工眼睛免受高温、强光和飞溅物的装备。
它在焊接过程中起到屏蔽眼睛和面部的作用，保护视觉系统和视网膜免受损害。
在选择焊接护目镜时，有一些技术要求需要考虑。
在本文中，将介绍一些常见的焊接护目镜技术要求。
1. 光学性能：焊接护目镜应具有高透光率和低色散性能，以保证焊工能够清晰地看到焊接区域，准确地进行操作。
此外，焊接护目镜还应具有良好的色彩辨识性能，以区分不同材料或工件的特征。
2. 防辐射性能：焊接过程中会产生大量的光辐射，特别是紫外线和红外线。
因此，焊接护目镜应具有良好的防辐射性能，能够有效地吸收和过滤紫外线和红外线，避免对眼睛造成伤害。
3. 自动调节功能：自动调节功能是现代焊接护目镜的常见特征之一。
它能够根据焊接弧光的强度自动调整镜片的亮度，确保焊工在不同光强下都能看到焊接区域。
这种功能可以提高焊工的工作效率和舒适度。
4. 快速反应时间：焊接护目镜的反应时间是指从光线变暗到变亮的时间。
较好的焊接护目镜应具有快速的反应时间，以便焊工能够即时看到焊接结果，调整焊接的参数和姿势。
5. 轻巧舒适：焊接护目镜应具有轻巧的设计和舒适的佩戴感，以减轻焊工长时间佩戴时的不适感和疲劳感。
6. 耐高温和防溅性能：焊接护目镜需要能够耐受高温和焊接飞溅物的侵蚀，保证焊工的安全和视觉清晰。
7. 耐磨性和耐腐蚀性：焊接护目镜应具有良好的耐磨性和耐腐蚀性，以确保其长期使用的可靠性和耐久性。
8. 可调节性：焊接护目镜应具有可调节的带子和镜架，以便焊工能够根据自己的头部尺寸和面部形状来调整佩戴位置和角度，获得更好的佩戴体验和视野。
9. 防震性能：焊接护目镜通常需要具有良好的防震性能，以防止因为突然的冲击或振动而导致镜片脱落或调整位置。
10. 可替换部件：焊接护目镜一些易损件，如镜片、带子等，应具有可替换的设计，以方便焊工在损坏或磨损时进行更换，延长护目镜的使用寿命。
总结而言，焊接护目镜的技术要求主要包括光学性能、防辐射性能、自动调节功能、快速反应时间、轻巧舒适、耐高温和防溅性能、耐磨性和耐腐蚀性、可调节性、防震性能和可替换部件。
自动变光焊接滤光镜
自动变光焊接滤光镜（ADF）电路设计与实现一、工作原理采用液晶光阀的焊接滤光镜称为自动变光焊接滤光镜，简称ADF；它的工作过程是：焊接起弧时的弧光信号由光敏吸收管将弧光信号转化为微安级的电流信号，由取样电阻转化为电压信号，经电容耦合，去除弧光中的直流成份，再将电压信号经运算放大电路进行放大，放大后的信号经双T网络进行选频，经低通滤波电路，送到开关控制电路，给LCD驱动电路发出驱动指令。
LCD驱动电路使光阀由明态转为暗态，达到避免电弧光对焊工眼睛的伤害。
高达48V的电压使液晶瞬间变黑，然后在极短的时间内关断高压，以免高压持续加在液晶上，损坏液晶片，增加功耗。
而液晶驱动电路中输出与占空比成比例的直流电压驱动液晶光阀工作。
其模拟线性控制电路框如（图1）所示：二、液晶的结构和工作原理液晶是不同于通常的固态、液态和气态的一种状态，它是在某个温度范围内兼有液态和晶体两种特性的物质状态，具有规则性分子排列的有机化合物，常用的液晶为向列相液晶，分子现状为细长棒形，长度约1～10nm，在不同的电流作用下，液晶分子会做规则旋转90o排列，产生透过度的差别，因而在电源接通与断开时产生明暗的区别。
ADF上的液晶是采用将驱动电压直接施加在像素电级上，使液晶显示直接对应于所施加电压信号的一种驱动方法。
其施加电压的基本思路是在相对应的一对电极间连续外加电场和不外加电场，根据所施加的电场的大小，显示透过度的差别。
三、遮光号的意义及相关电路遮光号是指ADF能够滤光多少的程度，遮光号越大，表示ADF的透过率越小，根据不同的焊接需要，选择合适的遮光号，可以让焊工在工作时保持良好的可见度，能清晰看见焊接点和保证较好的舒适度，有利于提高焊接质量。
遮光号是ADF中的一个关键技术指标，根据焊接眼面防护具国家标准中ADF的透射比与遮光号的对应关系，各遮光号的可见光，紫外线，红外线透射比应符合表1的要求。
图2 弧光ADF的液晶组合是由一块镀膜玻、两片液晶片和一块保护片组成。
自动变光焊接滤光镜响应时间快速测量方法
Ｌ ｉ ｕ Ｓ ｈ ｉ ｙ ｉ Ｌ ｉ ｕ Ｑ ｉ ｎ ｇ ｇ ａ ｎ ｇ Ｆ ａ ｎ Ｚ ｈ ｉ ｇ ｕ ｏ 。 Ｇ ｕ ｏ Ｄ ｅ ｈ ｕ ａ Ｇ ｕ ｏ Ｙ ａ Ｈ ｕ Ｘ ｉ ａ ｏ ｔ ａ ｎ ｇ
（ １ ． Ｓ ｔ ａ ｔ ｅ Ｋｅ ｙ Ｌ ａ ｂ ｏ ｒ ａ ｔ ｏ ｒ ｙ ｏ ｆ Ｐ ｒ ｅ ｃ ｉ ｓ ｉ ｏ ｎ Ｍｅ ａ ｓ ｕ ｒ ｉ ｎ ｇ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ＆ Ｉ ｎ ｓ ｔ ｒ ｕ ｍｅ ｎ ｔ ｓ ， Ｔ ｉ ａ ｎ ｊ ｉ ｎ ３ ０ ０ ０ ７ ２， Ｃ ｈ ｉ ｎ ａ ； ２ ． Ｃ ｈ ｉ ｎ ａ Ｎ ａ ｔ ｉ ｏ ｎ ａ ｌ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ｏ ｆ Ｓ ｔ ａ ｎ ｄ ａ ｒ ｄ ｉ ｚ ａ ｔ ｉ ｏ ｎ， Ｂ ｅ ｉ ｊ ｉ ｎ ｇ １ ０ ０ １ ９ １ ， Ｃ ｈ ｉ ｎ ａ ）
第２ ８卷 第 ３期
・
电子测量与仪器学报
Ｊ ｏ ＵＲ Ｎ Ａ Ｌ ０ Ｆ Ｅ Ｌ Ｅ Ｃ Ｔ Ｒ ｏ Ｎｌ Ｃ ＭＥ Ａ Ｓ ＵＲ Ｅ ＭＥ Ｎ Ｔ Ａ ＮＤ ｌ Ｎ ｓ Ｔ ＲＵ ＭＥ Ｎ Ｔ Ａ Ｔ ｌ ＯＮ
ｃ ． ２ ８ Ｎ ｏ ． ３
３ ２ ０ ・
２ ０ １ ４年 ３月
统 。创新地采用 了嵌入式 微控制器作 为核心处理器 ， 提 高 了信 号采 集 和处 理速 度 ， 使 系统结 构 紧凑 、 易 于使用 。 该系统 能 够 检测响应 时间 １ ３ Ｉ ｘ ｓ ～ ３ ０ ｍ ｓ 的 自动 变光焊接滤光镜 ， 重 复性误差达 到 ８ ｓ ， 与类似测量 系统相 比时间测量精 度有很 大提 高 。该系统的提 出 ， 为自 动 变光滤光 镜产品 的质量 监督 和测 量标 准 化 提供 了技 术 支持 ， 对 减 少焊 Ｔ职 业病 发 生具 有 重要
自动滤光电焊面罩
埃森牌自动滤光电焊面罩一、产品特色1、电焊面罩超大可视视窗，98X48mm，焊接作业的前后过程中均能在正常的视线范围内清晰地观察焊接部位与周围的工作场景，使您在安全的状态下确保焊接质量。
2、自动滤光焊接镜片（ADF）采用的是德国先进的光电技术，DIN 9到13级准确格区并可调，适合TIG,MMA,MIG/AMG ,等离子切割机等多种焊模式焊接，您可以依焊接种类与质量要求进行DIN等级调整。
3、电焊面罩观察视窗采用人机工程学特征而设计，视角比例协调。
4、自动滤光焊接镜片（ADF）采用高质量的多层液晶滤光片，不仅为您确保清晰的视野，而且还能更安全的确保眼睛不受红外线/紫外线的辐射。
5、自动滤光电焊镜片（ADF）配有锂电池和太阳能电池，工作时是太阳能电池供电，无需锂电池供电，能有效延长锂电池的使用寿命。
6、EF9242、EF9040、EF9040J等自动滤光焊接镜片（ADF）采用可更换锂电池设计，更能有效延续产品的使用寿命，是您最经济的面罩选择。
7、电焊面罩采用流线型而设计，巧妙回避了镜片在低温时易受呼气产生雾状的影响，并能使您的呼吸正常，外观轻巧大方。
8、电焊面罩具极速的响应时间，1/25000s。
9、多台焊机操作时，防干扰设计，灵敏度高/低可选。
10、电焊面罩材料耐高低温，耐腐蚀，具有高阻燃性，质地柔软，不透光，抗冲击性能高。
11、头戴式电焊面罩重量轻，解放双手，能有效提供焊接工作效益。
12、电焊面罩头箍具有大小、前后可调节功能，能依据您的头型与舒适度等要求而灵活调整。
二、产品概述自动滤光电焊面罩是集光学、电子学、人体学、材料学等学科为一体的高科技产品。
采用优质的LCD与镀玻璃组合为遮光镜片，镜片上的光感应系统能在瞬间探测到电焊时弧光的产生与消失，迅速驱动液晶体遮光变色等以达到安全有效的过滤有害光，从而保护焊工的眼、面部避免弧光辐射的伤害。
三、产品的适用性自动滤光电焊面罩适合各种焊接作业的个体眼、面部防护。
3M SPEEDGLAS 100 焊接面罩产品说明书
低电量指示
如果低电量指示灯亮或选择遮光号和灵敏度/延迟时间按键 LED 指示灯不亮，则需要更 换电池。
警告：
焊接起弧后 SPEEDGLAS 100 自动变光焊接滤光片没有转换为暗态，请立即停止焊接 操作并按照使用说明检查滤光片。继续使用无法转换为暗态的滤光片可能导致暂时性失 明，如“晃眼”。如果无法查出问题原因或无法修复，请停止使用该滤光片，并寻求您 的主管，产品经销商或 3M 的帮助。
认证信息
Speedglas 100 焊接面罩满足欧洲指令 89/686/EEC 第 10 条款中的基础安全要求，并且 获得 CE 认证。产品符合欧洲标准 EN166，EN169，EN175 和 EN379。产品由 DIN Certco Prüf- und Zertifi erungszentrum 中心检测（标识号 0196）。
注意：
废弃的电池和产品部件应该按照当地的法律法规处置。自动焊接面屏应该作为电子废弃 物处理。
温度范围：
该产品推荐在-5℃- +55℃温度范围内使用，贮存在温度介于-30℃― ＋70℃之间，湿度 低于 90％的洁净干燥环境中。
检查：
为保证自动变光焊接面屏正常工作，自动变光焊接面屏上的感光探头（见图 A:2）必须 保持清洁，并且保证不被其它物质遮挡。
聚酰胺 聚酰胺 聚酰胺 聚碳酸酯
8
9
10
11
Hale Waihona Puke 121314
依据欧洲标准 EN379：2003，推荐遮光号的选择：
操作 过程 MMA
MAG
电流 A
1.5 6 10 15 30 40 60 70 100 125 150 175 200 225 250 300 350 400 450 500 600
特种劳动防护用品产品检验项目及依据检验标准
特种劳动防护用品产品检验项目及依据检验标准
附表1特种劳动防护用品生产许可证检验项目、依据标准表
附表1—1安全帽检验规则
附表1—2安全带检验规则
附表1—3.1自锁器
附表1-5.2安全网一一密目式安全立网检验规则
附表1—7防冲击眼护具检验规则
附表1-8.2防护服一一防静电服检验规则
附表1-8.3防护服一一防静电毛针织服检验规则
附表1-8.4防护服一一酸碱类化学品防护服检验规则
附表1-9.7足部防护用品一一耐化学品的工业用模压塑料靴检验规则
附表1-10.2防护手套一一带电作业用绝缘手套检验规则
附表1-15动力送风过滤式呼吸器检验规则
注1.附表1-9.1、附表1-9.2、附表1-9.3、附表1-9.4、附表1-9.8中产品检验依据的标准及条款应与申报标准一致。
2.检验方法标准一经修订，检验机构自标准实施之日起按新标准进行检验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动变光焊接滤光镜（ADF）电路设计与实现
一、工作原理
采用液晶光阀的焊接滤光镜称为自动变光焊接滤光镜，简称ADF；它的工作过程是：焊接起弧时的弧光信号由光敏吸收管将弧光信号转化为微安级的电流信号，由取样电阻转化为电压信号，经电容耦合，去除弧光中的直流成份，再将电压信号经运算放大电路进行放大，放大后的信号经双T网络进行选频，经低通滤波电路，送到开关控制电路，给LCD驱动电路发出驱动指令。
LCD驱动电路使光阀由明态转为暗态，达到避免电弧光对焊工眼睛的伤害。
高达48V的电压使液晶瞬间变黑，然后在极短的时间内关断高压，以免高压持续加在液晶上，损坏液晶片，增加功耗。
而液晶驱动电路中输出与占空比成比例的直流电压驱动液晶光阀工作。
其模拟线性控制电路框如（图1）所示：
二、液晶的结构和工作原理
液晶是不同于通常的固态、液态和气态的一种状态，它是在某个温度范围内兼有液态和晶体两种特性的物质状态，具有规则性分子排列的有机化合物，常用的液晶为向列相液晶，分子现状为细长棒形，长度约1～10nm，在不同的电流作用下，液晶分子会做规则旋转90o排列，产生透过度的差别，因而在电源接通与断开时产生明暗的区别。
ADF上的液晶是采用将驱动电压直接施加在像素电级上，使液晶显示直接对应于所施加电压信号的一种驱动方法。
其施加电压的基本思路是在相对应的一对电极间连续外加电场和不外加电场，根据所施加的电场的大小，显示透过度的差别。
三、遮光号的意义及相关电路
遮光号是指ADF能够滤光多少的程度，遮光号越大，表示ADF的透过率越小，根据不同的焊接需要，选择合适的遮光号，可以让焊工在工作时保持良好的可见度，能清晰看见焊接点和保证较好的舒适度，有利于提高焊接质量。
遮光号是ADF中的一个关键技术指标，根据焊接眼面防护具国家标准中ADF的透射比与遮光号的对应关系，各遮光号的可见光，紫外线，红外线透射比应符合表1的要求。
图2 弧光
ADF的液晶组合是由一块镀膜玻、两片液晶片和一块保护片组成。
它的作用是要阻挡红、紫外线以及有害光的通过，又不能阻挡可见光的透过（见图2）。
同时经滤光片过滤后，使焊工能舒服观察焊接对象的可见光，这就须通过对液晶光阀施加不同的电压来实现。
如上所述，液晶是一种介于固体和液体之间，具有规则性分子排列的有机化合物，在不同的电流作用下，液晶分子会做规则旋转90o排列，产生透过度的差别。
由于液晶在电流电场下，可以简化成一个大容量的电容，具有非线性的特点，一旦弧光发生变化，加在液晶两端的电压也将随之发生变化，可见光的透过率将会发生很大的变化，很难保证遮光号达到所要求的等级准确度。
对此我们将太阳能电池输出的电压由集成稳压芯片MCP1701将其稳压为6V电压，并且在液晶驱动电路中加入运算放大电路与RC组成的稳压电路。
为了保证ADF在-5℃能符合表1的要求，我们在稳压电路中引入了负温度系数的NTC热敏电阻（见图3）。
表1 ADF的透射比性能要求
注：1）210nm和313nm之间，透射比不应超过313nm所允许的数值。
2）在313nm和365nm之间，透射比不应超过313nm所允许的数值。
3）在365nm和400nm之间，平均透射比不应超过可见光的平均透射比所允许的数值。
四、响应时间和倍压电路
响应时间是ADF的另一个主要技术指标，是指ADF明态时，光接收管接受弧光信号到ADF 变为暗态时，所需要的时间间隔。
它关系到焊工引弧时受到的强可见光瞬间照射的时间，也关系到电焊工人在焊接过程中能否始终清楚地进行观察,能否彻底地消除盲目引焊而伤害眼睛。
响应时间越短,说明电焊面罩的性能越优良。
ADF的响应时间主要由液晶材料的响应时间和电路中接受弧光的反映速度两部分组成，但液晶光阀的响应时间是起主要作用的，液晶光阀的转换时间越小，ADF的响应时间也将大大缩短。
液晶光阀的响应时间与加在其二端的电压大小成正比关系（在一定的范围内），电压越高，响应时间就越短。
经多次实验发现，当加在液晶光阀两端的电压升高到50V后，响应时间就能达到很小，电压再往上增加，响应时间就变化不是很明显，当在ADF的液晶光阀两端瞬间施加输出与占空比成比例的50V左右直流高压，在常温的条件下，在DIN13时，其响应时间能达到0.0735ms（见图4）。
由于液晶光阀长期采用高压驱动会降低它的使用寿命，同时也会增加电路中的功耗，因此在电路中还须设计能输出短暂高压的驱动电路。
且需满足输出电流小，功耗低，负载能力高的特点。
设计时我们在电路中设计了一个9级的倍压整流电路，理论上算出经9级升压后的电压为54V，减去二极管的压降后，实际倍压电路输出为50V左右的电压。
综上所述因素，设计的倍压电路如（图5）所示。
图 4
五、液晶组合的粘接
ADF的视窗是由镀膜玻璃，双片液晶光阀和一片保护玻璃组成（见图2），它们都属于玻璃材料，容易碎，如果他们之间粘接的不牢固，一旦焊接溶质飞溅到液晶组合，可能会造成液晶组合破裂，会伤到焊工的眼睛，因此，液晶组合的粘接的牢固性是ADF一项重要的安全指标。
经过多次试验，采用了国外的A、B双组份胶水，按3:2的配比方法在真空的环境下
进行搅拌后，在100级的净化环境下采用自动涂胶机进行点胶与粘接，确保ADF的液晶组合的光学特性达到EN379-2003及其相关标准要求，解决了液晶组合粘接工艺。
图 5
六、总结
模拟线性控制电路在ADF中的应用，虽然成本降低，但电路复杂，而且在解决由于液晶非
线性造成的遮光号难以准确调节有一定的困难，因此在未来的2～3年内，利用单片机的ADF 技术将会得到广泛的应用，单位机可以利用离线测试，将对应遮光号的电压存入EEPROM 数据库中，工作时单片机的程序就能以预先设定好信号，将当前液晶片对应的遮光号电压，输出到液晶光阀的电极上，从而达到准确调节遮光号。
但从目前技术趋势看，以及从目前国内生活水平看，在未来的5～10年内，模拟线性控制电路在ADF的中的应用，还是有较长的生命寿期。
随着劳动保护意识的提高和劳动保护法规的健全，ADF的使用也将会越来越广泛。
