LED封装结构及封装技术
LED封装工艺及产品介绍
LED封装工艺及产品介绍LED（Light Emitting Diode）是一种半导体器件，其具有发光、长寿命、低功耗、发光效率高等优点，因此在照明、显示、通讯等领域得到广泛应用。
而LED封装工艺是将LED芯片固定在支座上并进行封装，以保护LED芯片并增强其发光亮度和稳定性。
本文将对LED封装工艺及产品做详细介绍。
1.芯片切割：将大面积的蓝宝石衬底上的芯片通过切割工艺分割成小块，每块一个芯片。
2.衬底处理：将芯片背面进行清洗和抛光处理，以提高光的反射效率。
3.焊接金线：使用金线将芯片正电极与底座连接，以供电。
金线的材料一般选择纯金或金合金。
4.包封胶：使用固化胶将芯片包封在透明树脂中，以保护芯片不受湿氧侵蚀和机械损害。
5.电极镀膜：通过真空镀膜或湿法镀膜技术，在芯片的正负电极上涂覆一层金属薄膜，以增加电极的导电性。
经过以上工艺处理后，LED芯片就成功封装成LED灯珠或是LED灯管等各类产品。
根据不同的应用需求，LED产品可以进一步细分为以下几种：1.LED灯珠：是一种通过封装工艺将LED芯片固定在底座上的产品。
它通常具有高亮度、长寿命、低能耗等特点，广泛应用于LED照明领域。
2.LED灯管：是一种通过封装工艺将多个LED灯珠串联或并联在一起，形成条状灯管的产品。
它具有均匀照明、高照度等特点，广泛应用于室内、室外照明等场合。
4. RGB LED：RGB（Red, Green, Blue）LED是一种通过使用多个LED芯片，分别发出红、绿、蓝三种颜色的光，从而形成各种不同颜色的光源。
它广泛应用于彩色显示、彩色照明等场合。
除了以上介绍的LED产品，还有LED点阵屏、LED显示屏、LED模组等各种具有特殊功能和形状的LED产品，满足了不同行业的需求。
总之，LED封装工艺及产品已经在各个领域得到广泛应用，通过不断的研发与创新，LED产品的亮度、生产效率、稳定性等方面不断提高，助力推动绿色环保、高效节能的发展。
led封装技术原理 -回复
led封装技术原理-回复Led封装技术原理在现代的照明和显示中，LED（Light Emitting Diode，发光二极管）成为了一种非常重要的光源。
与传统的照明和显示技术相比，LED具有节能、寿命长、尺寸小以及响应速度快等优点。
而LED封装技术作为LED 制造和应用的关键环节之一，对于LED的性能和可靠性起到了至关重要的作用。
LED封装技术的主要目的是将LED芯片进行保护、灯光聚焦和增加外部尺寸，以方便LED的安装和应用。
封装技术的成功与否直接影响了LED 的亮度、发光效率、色温、色彩饱和度、透光性等特性。
那么，LED封装技术具体是如何实现的呢？以下将详细介绍LED封装技术的原理和步骤。
第一步：准备封装材料LED封装过程中需要使用到多种材料，包括LED胶水、导电胶、导热胶、PCB基板、金线等。
这些材料的选择和质量直接关系到LED封装的成败，因此需要进行严格的材料筛选和测试。
第二步：制备PCB基板PCB基板是安装LED芯片的载体，其制备包括基板腐蚀、切割、打孔、镀铜、喷锡等步骤。
这些步骤的目的是保证基板表面光滑、导电良好、可靠性高。
第三步：LED芯片焊接LED芯片是LED光源的核心部件，其制备包括材料选择、切割、蓝宝石基板制备、晶片清洁、蓝宝石基板上涂覆金属、金属导线焊接等步骤。
这些步骤的目的是确保LED芯片的质量和可靠性。
第四步：LED芯片粘贴LED芯片经过焊接后，需要粘贴在PCB基板上。
在这一步骤中，需要使用导热胶将LED芯片固定在PCB基板表面，以提高散热效果。
第五步：金线焊接金线焊接是将LED芯片的阳极和阴极与PCB基板的对应电极连接起来的过程。
这一步骤需要使用导电胶和金线进行连接，以确保电流的正常传输。
第六步：LED封装胶囊LED芯片和金线都是非常脆弱的，所以需要使用LED封装胶囊将其进行封装和保护。
封装胶囊通常由硅胶或环氧树脂制成，具有绝缘、防水、耐高温等特性。
第七步：固化与测试LED封装胶囊固化时间一般需要几分钟到几小时不等，具体时间取决于胶囊的类型和厚度。
LED不同封装结构比较
LED不同封装结构比较LED（Light Emitting Diode）是一种发光二极管，具有高效、可靠、节能的特点，广泛应用于照明、显示、通信等各个领域。
LED的封装结构决定了其发光效果、电气性能、热管理等方面的特点。
常见的LED封装结构有DIP（Dual In-line Package）、SMD（Surface Mount Device）、COB（Chip On Board）等，下面将对这几种LED封装结构进行比较。
首先，DIP封装结构是最早出现的一种LED封装结构，其特点是尺寸较大、焊接方式为插装焊接，适用于手工焊接和波峰焊接。
DIP封装的LED一般采用方形或圆形的封装形式，允许发光角度大，发光效果较好，但其封装方式相对落后，需要在电路板上预留插脚孔，增加了电路板的制作难度，不适合大规模自动化生产。
其次，SMD封装结构是目前应用最广泛的LED封装结构之一，其特点是尺寸小、焊接方式为表面贴装焊接。
SMD封装的LED采用红、绿、蓝三种颜色的LED芯片来组合成白光LED，发光角度通常为120度，可以较好地满足照明和显示的需求。
SMD封装的LED可以通过自动贴装机械和回流焊接设备实现大规模生产，大大提高了生产效率和质量稳定性。
最后，COB封装结构是一种新兴的LED封装技术，其特点是在PCB （Printed Circuit Board）上将多个LED芯片直接粘贴封装。
COB封装的LED具有以下优点：首先，COB封装的LED芯片面积较大，可以在相同的面积上安装更多的LED芯片，提高了发光亮度和功率密度；其次，COB封装的LED芯片与PCB之间没有线路连接，热阻较低，热管理更好；此外，COB封装的LED具有较高的可靠性和长寿命，适用于一些对产品寿命和可靠性要求较高的应用。
不同封装结构的LED在发光效果、电气性能和热管理方面有所差异。
DIP封装的LED由于尺寸较大，发光角度较大，适用于需要广泛照射的场合；SMD封装的LED尺寸小，适用于需要高密度安装的场合，如显示屏；COB封装的LED由于面积大，亮度高，热阻低，适用于需要高功率和高亮度的应用，如室外照明。
LED封装形式完整版
LED封装形式完整版LED（Light-Emitting Diode）是一种发光二极管，具有高效率、高亮度、寿命长等优点，已广泛应用于照明、显示和通信等领域。
LED的封装形式即为将LED芯片与外部封装材料结合在一起，保护芯片并提供灯光发射的外部结构。
下面将介绍LED封装的各种形式。
1. DIP形式（Dual Inline Package）：DIP是最常见的LED封装形式之一，它采用双排引线，能够方便地插入电路板的孔中固定。
DIP封装的LED结构简单，便于制造，但其灯珠直径较大，光斑分布不均匀，适用于一般照明和显示应用。
2. SMD形式（Surface Mount Device）：SMD是当前LED封装的主流形式之一，它通过焊接方式固定在电路板的表面。
SMD LED封装采用无引线结构，可实现高密度、高可靠性的贴装。
常见的SMD封装有3528和5050两种类型，其中数字代表了封装的尺寸，例如3528表示LED芯片的尺寸为3.5mm×2.8mm。
SMD LED封装具有体积小、灯珠分布均匀、光效高等特点，广泛应用于显示屏、指示灯和装饰照明等领域。
3. CSP形式（Chip Scale Package）：CSP是一种新兴的LED封装形式，与传统的封装方式相比，CSP封装将LED芯片尺寸缩小到与芯片本身相当的尺寸，实现了更高的亮度和更小的体积。
CSP封装无需借助附加基板，直接将芯片直接固定在PCB上，可以进一步提高LED显示屏的分辨率和亮度，广泛应用于高清晰度显示屏和汽车照明等领域。
4. COB形式（Chip-on-Board）：COB是一种将多个LED芯片直接粘接在一起，并用导热胶固定在陶瓷基板上的封装形式。
COB封装具有高集成度、高亮度和均匀的光斑分布等特点，可实现超高亮度的照明效果。
COB封装还可以通过将多颗LED芯片组成一个模块，实现多种颜色和灯光效果的组合，广泛应用于舞台灯光和户外照明等领域。

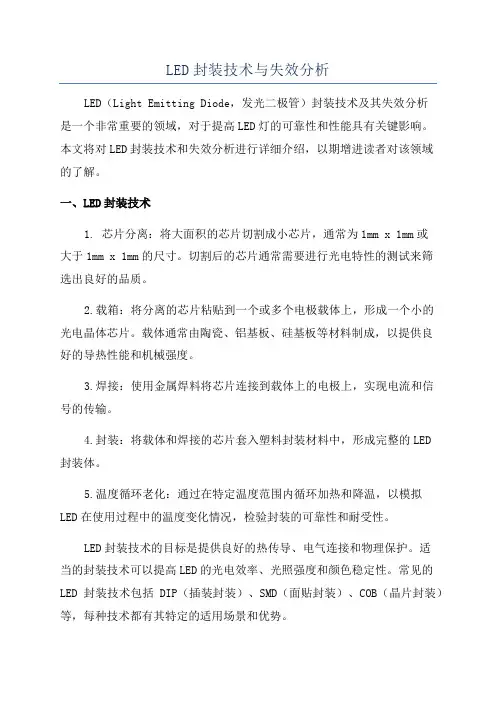

LED封装技术与失效分析
LED封装技术与失效分析LED（Light Emitting Diode，发光二极管）封装技术及其失效分析是一个非常重要的领域，对于提高LED灯的可靠性和性能具有关键影响。
本文将对LED封装技术和失效分析进行详细介绍，以期增进读者对该领域的了解。
一、LED封装技术1. 芯片分离：将大面积的芯片切割成小芯片，通常为1mm x 1mm或大于1mm x 1mm的尺寸。
切割后的芯片通常需要进行光电特性的测试来筛选出良好的品质。
2.载箱：将分离的芯片粘贴到一个或多个电极载体上，形成一个小的光电晶体芯片。
载体通常由陶瓷、铝基板、硅基板等材料制成，以提供良好的导热性能和机械强度。
3.焊接：使用金属焊料将芯片连接到载体上的电极上，实现电流和信号的传输。
4.封装：将载体和焊接的芯片套入塑料封装材料中，形成完整的LED封装体。
5.温度循环老化：通过在特定温度范围内循环加热和降温，以模拟LED在使用过程中的温度变化情况，检验封装的可靠性和耐受性。
LED封装技术的目标是提供良好的热传导、电气连接和物理保护。
适当的封装技术可以提高LED的光电效率、光照强度和颜色稳定性。
常见的LED封装技术包括DIP（插装封装）、SMD（面贴封装）、COB（晶片封装）等，每种技术都有其特定的适用场景和优势。
二、LED失效分析虽然LED具有长寿命和高可靠性的特点，但仍然存在一些常见的失效模式和原因需要进行分析和解决。
以下是几种常见的LED失效模式及其分析：1.热失效：温度是影响LED寿命和性能的重要因素之一、高温容易导致LED芯片的电子结构损坏和荧光粉材料的老化。
因此，合理的散热设计和电流控制非常重要。
2.电子损坏：LED芯片中的PN结构易受静电放电、过电流等电子性失效的影响。
一个常见的解决方法是在制造过程中引入防静电措施和电流保护电路。
3.湿度和环境腐蚀：潮湿的环境和腐蚀性气体可能导致LED元件内部金属接触部分的腐蚀，甚至引起短路。
因此，密封技术和材料在应对这类环境挑战方面发挥着重要作用。
LED不同封装结构比较
第一节LED不同封装结构比较一、正装结构1、概念与原理正装结构，上面通常涂敷一层环氧树脂,下面采用蓝宝石为衬底，电极在上方，从上至下材料为:P-GaN、发光层、N—GaN、衬底。
正装结构有源区发出的光经由P型GaN区和透明电极出射,采用的方法是在P型GaN上制备金属透明电极，使电流稳定扩散,达到均匀发光的目的。
图表1：LED正装结构示意图数据来源:宇博智业整理2、优缺点该结构简单，制作工艺相对成熟。
然而正装结构LED有两个明显的缺点，首先正装结构LEDp、n电极在LED的同一侧，电流须横向流过N—GaN层，导致电流拥挤,局部发热量高，限制了驱动电流；其次，由于蓝宝石衬底的导热性差，严重的阻碍了热量的散失。
3、应用现状蓝宝石衬底的正装结构LED以工艺简单、成本相对较低一直是GaN基LED的主流结构.目前大多数企业仍采用这种封装结构,在我国LED生产技术较国际水平仍有一定差距的情况下，多数企业为节约生产与研发成本，仍在采用正装封装技术，正装结构LED在国内市场上仍有很大的市场.二、倒装结构1、概念与原理倒装芯片(filp chip）技术,是在芯片的P极和N极下方用金线焊线机制作两个金丝球焊点，作为电极的引出机构,用金线来连接芯片外侧和Si底板.LED芯片通过凸点倒装连接到硅基上.这样大功率LED产生的热量不必经由芯片的蓝宝石衬底,而是直接传到热导率更高的硅或陶瓷衬底，再传到金属底座。
制作方式:制备具有适合共晶焊接的大尺寸LED芯片，同时制备相应尺寸的硅底板，并在其上制作共晶焊接电极的金导电层和引出导电层（超声波金丝球焊点）.然后,利用共晶焊接设备将大尺寸LED芯片与硅底板焊在一起.图表错误!未定义书签。
：LED倒装结构示意图数据来源:宇博智业整理2、优缺点倒装结构可以克服正装芯片出光效率和电流问题的弊端。
从芯片PN极上的热量通过金丝球焊点传到Si热沉,Si是散热的良导体,其散热效果远好于靠蓝宝石来散热。
LED封装技术的研究与应用
LED封装技术的研究与应用随着科技的不断发展，LED封装技术的研究也日益深入。
LED封装是将LED 芯片与壳体的设计、制造和封装工艺连接起来的一种技术，目的是将光源集中、封装在一定的空间内，并对光线进行有效的控制和传输。
该技术在照明、显示以及汽车等多个领域有着广泛的应用，并且未来仍然具有巨大的发展潜力。
一、LED封装技术的基础LED封装是将LED芯片、导线与管壳进行组合封装，以达到光源集中、光通量的有效传输和光束角度的更改等目的。
封装的材料和结构主要由以下三个部分构成：1、基板：基板是指支撑LED芯片的固定平台。
基板的材料需要具有一定的导热性和机械性能，从而可以将LED芯片固定在其上并进行导热。
2、封装材料：封装材料是指将LED芯片固定在基板上，并将其包覆在内的材料。
这类材料主要包括环氧树脂、硅胶、云母、玻璃等。
3、外壳结构：封装芯片的外壳设计，能够对光波的射出、散射和传输等性能进行有效控制，从而提高LED的光通量、亮度和发光效率。
以上三部分是LED封装技术的基础，不同的LED产品封装技术也会根据使用场景和需求而有所不同。
二、LED封装技术的研究进展随着科技进步和需求的提升，LED封装技术也在不断的研究和进步。
在现有LED封装技术的基础上，未来主要有以下几个方面的研究方向：1、封装材料的研究目前，大量使用的封装材料主要是环氧树脂和硅胶等。
随着LED的不断升级和普及，对封装材料性能的要求也越来越高。
因此，未来封装材料的开发和优化将是一个关键的研究方向。
更好的材料可以提高封装的保护性、导热性和光学性能，从而实现更高的光通量。
2、高效导热封装技术的研究LED芯片的工作发热非常高，因此导热是一个非常重要的参数。
未来研究方向需要关注更高效的导热技术。
高效的导热封装技术可以有效降低LED芯片的工作温度，从而提高其工作效率并延长LED灯的使用寿命。
3、制程工艺的改进制程工艺是LED封装过程中最核心的环节之一，封装公差和制程过程对LED 的性能影响非常大。
LED封装及其规格
LED封装LED封装一、LED封装类型（一）LED封装插入式(Through Hole)1 、相线两侧垂直引出：陶瓷双列陶瓷熔封双列塑料双列金属双列塑料缩小型双列塑料缩体型双列2、引线两面平伸引出：陶瓷扁平陶瓷熔封扁平塑料扁平金属扁平3、引线底面垂直引出：塑料单列塑料“Z”形引线金属四列金属圆形金属菱形金属四边引线圆形陶瓷针栅阵形塑料针栅阵形4 、引线单面垂直引出：金属引线单面引出扁平塑料弯引线单列（二）LED封装表面安装式(Surface Mount)1、引线侧面翼形引出：塑料小外形塑料翼形引线片式载体陶瓷翼形引线片式载体2、引线侧面“J”形引出：塑料小外形塑料“J”形引线片式载体陶瓷“J”形引线片式载体塑料反“J”形引线片式载体陶瓷反“J”形引线片式载体3、引线四面平伸引出：塑料四面引线扁平陶瓷四面引线扁平4、陶瓷无引线片式载体（三）LED封装直接粘结式(Direct Bonding)LED封装1、倒装芯片封装LED封装2、芯片板式封装LED封装3、载带自动封装二、LED封装名称国家现有集成电路封装名称及其代表字母LED封装1、陶瓷扁平封装F型；LED封装2、陶瓷熔封扁平封装H型；LED封装3、陶瓷双列封装D型；4、陶瓷熔封双列封装J型；5、塑料双列封装P型；6、金属圆形封装T型；7、金属菱形封装K型；8、塑料小外形封装O型；9、塑料片式载体封装E型；10、塑料四面引线扁平封装N型；11、陶瓷片式载体封装C型；12、陶瓷针栅阵形封装G型；13、陶瓷四面引线扁平封装Q型；14、陶瓷玻璃扁平封装W型；LED封装15、金属双列封装M型；16、金属四列封装Ms型；17、金属扁平封装Mb型；LED封装18、金属四边引线圆形封装Ts型；LED封装19、单列敷形涂覆封装Ft型；LED封装20、双列灌注封装Gf型；注：(1)第14项陶瓷玻璃扁平封装未列入国家标准；(2)第15~20项封装仅用于混合集成电路和膜集成电路。
led芯片封装结构
led芯片封装结构LED芯片封装结构是LED显示技术中非常重要的一个方面，不同的封装结构不仅会对LED显示效果产生影响，还会对LED的性能、可靠性和应用范围带来影响。
下面将围绕LED芯片封装结构，分步骤阐述其相关知识和特点。
一、LED芯片结构LED是指在特定的PN结区域中，在外电场或注入光子激活下发射出光子的半导体器件。
常见的LED芯片结构主要包括：单层异质结（SH）、双层异质结（DH）、量子阱（QW）、超晶格（SL）等。
二、LED封装的分类LED封装根据不同的分类方式，可分为背光封装、发光封装、芯片级封装等。
1.背光封装背光封装是把LED芯片直接粘贴在PCB板上，通过反射罩、感光胶封装，使光线简单而直接地从LED芯片侧面发射。
背光封装的优点是封装简单、LED芯片与PCB之间的连接快速，但散光效果较差。
2.发光封装发光封装是把LED芯片倒装焊接在PCB板上，通过封装材料的形成，使光线穿透LED芯片后，从LED芯片的正面发射。
发光封装的散光效果好，但其封装材料成本较高，缺点是封装结构较复杂，制作成本也随之升高。
3.芯片级封装芯片级封装是通过半导体加工技术将LED芯片直接封装成一个封装体。
芯片级封装具有体积小、散热性能好、光电转换效率高等优点，但其制造工艺复杂、成本较高。
三、LED封装的类型目前主流的LED封装类型包括：贴片式SMD、插件式DIP和COB封装。
1.SMD封装SMD封装的特点是产品尺寸小、重量轻、粘贴在PCB板上，适用于高密度照明、大面积照明等场合，其品质稳定，寿命长。
2.DIP封装DIP封装是通过支架连接LED芯片和PCB板，具有方便安装、易于维修的特点，但经常发生焊接不良、丢失等问题。
3.COB封装COB封装是直接把LED芯片粘合在PCB板上，整合灯珠（光引发）和电路控制器于一体，在同等功率和光通量情况下，比SMD和DIP封装的效率更高。
总之，LED芯片封装结构是LED显示的核心内容之一，其类型、特点和适用场合都需要根据产品的实际需求进行选择。
发光二极管封装结构
发光二极管封装结构发光二极管（Light Emitting Diode，简称LED）是一种半导体器件，具有发光功能。
它广泛应用于照明、显示、通信等领域。
发光二极管封装结构对其性能和应用具有重要影响。
本文将介绍发光二极管的封装结构，包括常见的封装类型和封装材料。
一、常见的封装类型发光二极管的封装类型多种多样，常见的有直插式封装、贴片封装和模块封装。
1. 直插式封装直插式封装是最早的一种封装方式，其引脚以直线排列，并插入电路板上的孔中进行焊接。
这种封装结构简单、成本低廉，适用于大批量生产。
然而，由于其体积较大，不适用于高密度集成电路的应用。
2. 贴片封装贴片封装是目前最常见的封装方式，尤其适用于小型化和高密度集成电路。
贴片封装将发光二极管芯片封装在一个小型的塑料封装体中，通过焊接或粘贴固定在电路板上。
这种封装结构具有体积小、重量轻、可靠性高等优点，广泛应用于照明和显示领域。
3. 模块封装模块封装是将多个发光二极管芯片封装在一个模块中，形成一个功能完整的发光二极管模块。
模块封装具有良好的散热性能和可靠性，适用于大功率LED照明和显示应用。
二、常见的封装材料发光二极管的封装材料对其性能和应用也有很大影响，常见的封装材料有塑料封装和陶瓷封装。
1. 塑料封装塑料封装是目前使用最广泛的封装材料，其主要成分是聚合物。
塑料封装具有低成本、易加工、良好的电绝缘性能等优点。
然而，塑料封装的热导率较低，散热性能较差，对于高功率LED应用有一定限制。
2. 陶瓷封装陶瓷封装是一种高性能的封装材料，具有优良的热导率和良好的耐高温性能。
陶瓷封装通常采用氮化铝陶瓷，具有良好的散热性能和耐腐蚀性能，适用于高功率LED应用。
三、封装结构对性能的影响发光二极管的封装结构对其性能和应用具有重要影响。
1. 散热性能发光二极管在工作过程中会产生热量，如果不能及时散热，会导致LED温度升高，降低其发光效率和寿命。
因此，封装结构需要具有良好的散热性能，以保证LED的稳定工作。
LED封装技术介绍
LED封装技术介绍LED（Light Emitting Diode）是由固态材料制成的半导体光电器件，具有发光、耐震动、寿命长等特点，因此广泛应用于室内外照明、显示屏、指示灯等领域。
封装是指将芯片与外部连接器封装在一起的过程，是LED工艺制造的重要环节之一、LED封装技术的发展对于提高LED光效、降低成本具有重要意义。
本文将介绍LED封装技术的发展历程以及目前主要的封装技术。
一、LED封装技术的发展历程早期的LED封装技术主要采用金线键合技术，即将芯片与引线进行焊接。
这种封装技术成本低廉，但由于引线的存在，会限制LED产生的光的输出效率。
近年来，随着LED技术的不断进步，出现了各种新型的封装技术。
二、常见的LED封装技术1.DIP封装（双列直插封装）：DIP封装是指将LED芯片封装在具有引脚的塑料或金属基座上。
它具有体积大、耐用、价格低廉等特点，但发光效率较低。
2. SMD封装（表面贴装封装）：SMD封装是指将LED芯片直接焊接到PCB（Printed Circuit Board）上的封装方式。
它具有体积小、发光效率高、适合批量生产等优点，因此在近年来得到了广泛应用。
3.COB封装（芯片封装技术）：COB封装是将多个LED芯片直接粘贴在散热基板上，并通过金属线缓冲层与基板连接。
它具有高可靠性、高光效、抗静电能力强等优点，广泛应用于室内照明领域。
4.CSP封装（芯片级封装技术）：CSP封装是将LED芯片放置在缓冲层上，然后利用微观尺寸的硅胶或塑料封装。
它具有体积小、发光效率高、可实现一次成型等优点，被视为LED封装技术的重要发展方向。
5.柔性封装：柔性封装技术是指将LED芯片封装在具有柔性特性的材料中，如高分子有机物、柔性PCB等。
它具有轻薄、柔软、可弯曲等特点，适用于特殊形状和曲面照明。
三、LED封装技术的趋势1.高密度封装：随着LED芯片尺寸的不断缩小，封装技术也向着高密度封装方向发展。
通过提高LED芯片的集成度，可以实现更小体积和更高亮度的LED产品。
led芯片封装结构
led芯片封装结构
LED芯片封装结构是指将LED芯片包装在外壳中，以便于在不同环境中使用。
目前市场上常见的LED芯片封装结构主要分为以下几种： 1. DIP封装：DIP指双排直插式，即LED芯片的引脚呈双排直插式，方便插入电路板中。
DIP封装结构因其成本低、制造工艺简单等特点，在一些低成本、低要求的场合中仍然得到广泛应用。
2. SMD封装：SMD指表面贴装式，即LED芯片的引脚呈S形，方便在电路板表面进行焊接。
SMD封装结构因其体积小、可靠性高、适合高密度布局等特点，在目前的市场中得到广泛应用。
3. COB封装：COB指芯片封装技术，即将多个LED芯片集成在一起，然后封装在一个外壳中。
COB封装结构因其光效高、均匀性好、散热性能优良等特点，在高端照明领域得到广泛应用。
4. CSP封装：CSP指芯片级封装技术，即将LED芯片的尺寸缩小到极小的尺寸，以实现更高的光效和更小的体积。
CSP封装结构因其尺寸小、光效高、散热性能优良等特点，在移动设备和车灯等领域中得到广泛应用。
综上所述，LED芯片封装结构的选择应根据具体需求来进行，以实现最佳的性价比和性能表现。
- 1 -。
led照明封装技术的演变
led照明封装技术的演变摘要：一、LED 照明封装技术的概念二、LED 照明封装技术的演变历程1.第一阶段：引线框架2.第二阶段：表面贴装技术3.第三阶段：功率型封装技术4.第四阶段：多功能封装技术三、LED 照明封装技术的发展趋势正文：【一、LED 照明封装技术的概念】LED 照明封装技术是指将LED 芯片通过一定的工艺和材料包裹起来，形成一个整体结构，以达到保护LED 芯片、散热、光学控制等目的。
它是LED 照明产业的重要组成部分，对于LED 照明产品的性能、稳定性和使用寿命具有关键影响。
【二、LED 照明封装技术的演变历程】1.第一阶段：引线框架早期的LED 照明封装技术主要采用引线框架，即将LED 芯片通过引线连接到电路板上。
这种方法结构简单，但存在散热不良、光效低、体积大等问题，难以满足高性能LED 照明产品的需求。
2.第二阶段：表面贴装技术随着技术的发展，表面贴装技术（SMD）逐渐取代了引线框架。
SMD 技术将LED 芯片直接粘贴在电路板上，具有体积小、光效高、散热好等优点，满足了LED 照明产品小型化、高性能的要求。
3.第三阶段：功率型封装技术随着LED 照明应用领域的拓展，对LED 照明产品的功率要求不断提高。
功率型封装技术应运而生，它采用大功率LED 芯片，通过优化封装结构和材料，提高散热性能，实现高功率、高光效的LED 照明产品。
4.第四阶段：多功能封装技术随着LED 照明市场的不断成熟，客户对LED 照明产品的需求日益多样化。
多功能封装技术应运而生，它集成了多种功能，如调光、调色、智能控制等，满足不同场景和应用的需求。
【三、LED 照明封装技术的发展趋势】随着LED 照明技术的进步和市场需求的变化，LED 照明封装技术将持续发展。
LAMP_LED的封装技术介绍
引脚式封装（1）引脚式封装结构LED引脚式封装采用引线架作为各种封装外型的引脚，常见的是直径为5mm 的圆柱型（简称Φ5mm）封装。
（2）引脚式封装过程（Φ5mm引脚式封装）①将边长0.25mm的正方形管芯粘结或烧结在引线架上（一般称为支架）；②芯片的正极用金属丝键合连到另一引线架上；③负极用银浆粘结在支架反射杯内或用金丝和反射杯引脚相连；④然后顶部用环氧树脂包封，做成直径5mm的圆形外形；反射杯的作用是收集管芯侧面、界面发出的光，向期望的方向角内发射。
（3）引脚式封装原理顶部包封的环氧树脂做成一定形状，有这样几种作用：①保护管芯等不受外界侵蚀；②采用不同的形状和材料性质（掺或不掺散色剂）起透镜或漫射透镜功能，控制光的发散角。
2. 主要工艺说明（1）芯片检验用显微镜检查材料表面•是否有机械损伤及麻点；•芯片尺寸及电极大小是否符合工艺要求；•电极图案是否完整。
（2）扩片由于LED芯片在划片后依然排列紧密间距很小（约0.1mm），不利于后工序的操作。
采用扩片机对黏结芯片的膜进行扩张，使LED芯片的间距拉伸到约0.6mm。
也可以采用手工扩张，但很容易造成芯片掉落浪费等不良问题。
（3）点胶在LED支架的相应位置点上银胶或绝缘胶。
•对于GaAs、SiC导电衬底，具有背面电极的红光、黄光、黄绿芯片，采用银胶。
•对于蓝宝石绝缘衬底的蓝光、绿光LED芯片，采用绝缘胶来固定芯片。
工艺难点在于点胶量的控制，在胶体高度、点胶位置均有详细的工艺要求。
由于银胶和绝缘胶在贮存和使用均有严格的要求，银胶的醒料、搅拌、使用时间都是工艺上必须注意的事项。
（4）备胶和点胶相反，备胶是用备胶机先把银胶涂在LED背面电极上，然后把背部带银胶的LED安装在LED支架上。
备胶的效率远高于点胶，但不是所有产品均适用备胶工艺。
（5）手工刺片将扩张后LED芯片（备胶或未备胶）安置在刺片台的夹具上，LED支架放在夹具底下，在显微镜下用针将LED芯片一个一个刺到相应的位置上。
led的封装技术
LED封装技术是指将发光二极管芯片与其他组件一起集成到封装体内的过程。
这项技术有助于保护LED芯片免受外部因素的影响，并保证其电气连接的可靠性。
LED封装技术主要包括以下几个步骤：
1. LED芯片粘贴：将LED芯片固定在基板上；
2. 检测：检查LED芯片的质量和电性能；
3. 密封：用硅橡胶或其他介质对LED芯片进行密封；
4. 打线：用电线连接芯片与外部引脚；
5. 完成包装：安装外壳并与外界接口连接。
其中，封装体的选择也是决定最终LED性能的重要因素之一，不同的封装形式可以满足不同应用场景的需求。
例如，常见封装形式有SMD、COB等。
综上所述，LED封装技术是为了保护LED芯片免受外界干扰和增强电气连接可靠性，使其能够在各种环境下稳定运行的技术手段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 引言LED是一类可直接将电能转化为可见光和辐射能的发光器件，具有工作电压低，耗电量小，发光效率高，发光响应时间极短，光色纯，结构牢固，抗冲击，耐振动，性能稳定可靠，重量轻，体积小，成本低等一系列特性，发展突飞猛进，现已能批量生产整个可见光谱段各种颜色的高亮度、高性能产品。
国产红、绿、橙、黄的LED产量约占世界总量的12％，“十五”期间的产业目标是达到年产300亿只的能力，实现超高亮度AiGslnP的LED外延片和芯片的大生产，年产10亿只以上红、橙、黄超高亮度LED管芯，突破GaN材料的关键技术，实现蓝、绿、白的LED的中批量生产。
据预测，到2005年国际上LED的市场需求量约为2000亿只，销售额达800亿美元。
在LED产业链接中，上游是LED衬底晶片及衬底生产，中游的产业化为LED芯片设计及制造生产，下游归LED封装与测试，研发低热阻、优异光学特性、高可靠的封装技术是新型LED走向实用、走向市场的产业化必经之路，从某种意义上讲是链接产业与市场的纽带，只有封装好的才能成为终端产品，才能投入实际应用，才能为顾客提供服务，使产业链环环相扣，无缝畅通。
2 LED封装的特殊性LED封装技术大都是在分立器件封装技术基础上发展与演变而来的，但却有很大的特殊性。
一般情况下，分立器件的管芯被密封在封装体内，封装的作用主要是保护管芯和完成电气互连。
而LED封装则是完成输出电信号，保护管芯正常工作，输出：可见光的功能，既有电参数，又有光参数的设计及技术要求，无法简单地将分立器件的封装用于LED。
LED的核心发光部分是由p型和n型半导体构成的pn结管芯，当注入pn 结的少数载流子与多数载流子复合时，就会发出可见光，紫外光或近红外光。
但pn结区发出的光子是非定向的，即向各个方向发射有相同的几率，因此，并不是管芯产生的所有光都可以释放出来，这主要取决于半导体材料质量、管芯结构及几何形状、封装内部结构与包封材料，应用要求提高LED的内、外部量子效率。
常规Φ5mm型LED封装是将边长0.25mm的正方形管芯粘结或烧结在引线架上，管芯的正极通过球形接触点与金丝，键合为内引线与一条管脚相连，负极通过反射杯和引线架的另一管脚相连，然后其顶部用环氧树脂包封。
反射杯的作用是收集管芯侧面、界面发出的光，向期望的方向角内发射。
顶部包封的环氧树脂做成一定形状，有这样几种作用：保护管芯等不受外界侵蚀；采用不同的形状和材料性质(掺或不掺散色剂)，起透镜或漫射透镜功能，控制光的发散角；管芯折射率与空气折射率相关太大，致使管芯内部的全反射临界角很小，其有源层产生的光只有小部分被取出，大部分易在管芯内部经多次反射而被吸收，易发生全反射导致过多光损失，选用相应折射率的环氧树脂作过渡，提高管芯的光出射效率。
用作构成管壳的环氧树脂须具有耐湿性，绝缘性，机械强度，对管芯发出光的折射率和透射率高。
选择不同折射率的封装材料，封装几何形状对光子逸出效率的影响是不同的，发光强度的角分布也与管芯结构、光输出方式、封装透镜所用材质和形状有关。
若采用尖形树脂透镜，可使光集中到LED的轴线方向，相应的视角较小；如果顶部的树脂透镜为圆形或平面型，其相应视角将增大。
一般情况下，LED的发光波长随温度变化为0．2-0．3nm／℃，光谱宽度随之增加，影响颜色鲜艳度。
另外，当正向电流流经pn结，发热性损耗使结区产生温升，在室温附近，温度每升高1℃，LED的发光强度会相应地减少1％左右，封装散热；时保持色纯度与发光强度非常重要，以往多采用减少其驱动电流的办法，降低结温，多数LED的驱动电流限制在20mA左右。
但是，LED的光输出会随电流的增大而增加，目前，很多功率型LED的驱动电流可以达到70mA、100mA甚至1A级，需要改进封装结构，全新的LED封装设计理念和低热阻封装结构及技术，改善热特性。
例如，采用大面积芯片倒装结构，选用导热性能好的银胶，增大金属支架的表面积，焊料凸点的硅载体直接装在热沉上等方法。
此外，在应用设计中，PCB线路板等的热设计、导热性能也十分重要。
进入21世纪后，LED的高效化、超高亮度化、全色化不断发展创新，红、橙LED光效已达到100Im／W，绿LED为501m／W，单只LED的光通量也达到数十Im。
LED芯片和封装不再沿龚传统的设计理念与制造生产模式，在增加芯片的光输出方面，研发不仅仅限于改变材料内杂质数量，晶格缺陷和位错来提高内部效率，同时，如何改善管芯及封装内部结构，增强LED内部产生光子出射的几率，提高光效，解决散热，取光和热沉优化设计，改进光学性能，加速表面贴装化SMD进程更是产业界研发的主流方向。
3 产品封装结构类型自上世纪九十年代以来，LED芯片及材料制作技术的研发取得多项突破，透明衬底梯形结构、纹理表面结构、芯片倒装结构，商品化的超高亮度(1cd以上)红、橙、黄、绿、蓝的LED产品相继问市，如表1所示，2000年开始在低、中光通量的特殊照明中获得应用。
LED的上、中游产业受到前所未有的重视，进一步推动下游的封装技术及产业发展，采用不同封装结构形式与尺寸，不同发光颜色的管芯及其双色、或三色组合方式，可生产出多种系列，品种、规格的产品。
LED产品封装结构的类型如表2所示，也有根据发光颜色、芯片材料、发光亮度、尺寸大小等情况特征来分类的。
单个管芯一般构成点光源，多个管芯组装一般可构成面光源和线光源，作信息、状态指示及显示用，发光显示器也是用多个管芯，通过管芯的适当连接(包括串联和并联)与合适的光学结构组合而成的，构成发光显示器的发光段和发光点。
表面贴装LED可逐渐替代引脚式LED，应用设计更灵活，已在LED显示市场中占有一定的份额，有加速发展趋势。
固体照明光源有部分产品上市，成为今后LED的中、长期发展方向。
4 引脚式封装LED脚式封装采用引线架作各种封装外型的引脚，是最先研发成功投放市场的封装结构，品种数量繁多，技术成熟度较高，封装内结构与反射层仍在不断改进。
标准LED被大多数客户认为是目前显示行业中最方便、最经济的解决方案，典型的传统LED安置在能承受0．1W输入功率的包封内，其90％的热量是由负极的引脚架散发至PCB板，再散发到空气中，如何降低工作时pn结的温升是封装与应用必须考虑的。
包封材料多采用高温固化环氧树脂，其光性能优良，工艺适应性好，产品可靠性高，可做成有色透明或无色透明和有色散射或无色散射的透镜封装，不同的透镜形状构成多种外形及尺寸，例如，圆形按直径分为Φ2mm、Φ3mm、Φ4．4mm、Φ5mm、Φ7mm等数种，环氧树脂的不同组份可产生不同的发光效果。
花色点光源有多种不同的封装结构：陶瓷底座环氧树脂封装具有较好的工作温度性能，引脚可弯曲成所需形状，体积小；金属底座塑料反射罩式封装是一种节能指示灯，适作电源指示用；闪烁式将CMOS振荡电路芯片与LED管芯组合封装，可自行产生较强视觉冲击的闪烁光；双色型由两种不同发光颜色的管芯组成，封装在同一环氧树脂透镜中，除双色外还可获得第三种的混合色，在大屏幕显示系统中的应用极为广泛，并可封装组成双色显示器件；电压型将恒流源芯片与LED管芯组合封装，可直接替代5—24V的各种电压指示灯。
面光源是多个LED管芯粘结在微型PCB板的规定位置上，采用塑料反射框罩并灌封环氧树脂而形成，PCB板的不同设计确定外引线排列和连接方式，有双列直插与单列直插等结构形式。
点、面光源现已开发出数百种封装外形及尺寸，供市场及客户适用。
LED发光显示器可由数码管或米字管、符号管、矩陈管组成各种多位产品，由实际需求设计成各种形状与结构。
以数码管为例，有反射罩式、单片集成式、单条七段式等三种封装结构，连接方式有共阳极和共阴极两种，一位就是通常说的数码管，两位以上的一般称作显示器。
反射罩式具有字型大，用料省，组装灵活的混合封装特点，一般用白色塑料制作成带反射腔的七段形外壳，将单个LED 管芯粘结在与反射罩的七个反射腔互相对位的PCB板上，每个反射腔底部的中心位置是管芯形成的发光区，用压焊方法键合引线，在反射罩内滴人环氧树脂，与粘好管芯的PCB板对位粘合，然后固化即成。
反射罩式又分为空封和实封两种，前者采用散射剂与染料的环氧树脂，多用于单位、双位器件；后者上盖滤色片与匀光膜，并在管芯与底板上涂透明绝缘胶，提高出光效率，一般用于四位以上的数字显示。
单片集成式是在发光材料晶片上制作大量七段数码显示器图形管芯，然后划片分割成单片图形管芯，粘结、压焊、封装带透镜(俗称鱼眼透镜)的外壳。
单条七段式将已制作好的大面积LED芯片，划割成内含一只或多只管芯的发光条，如此同样的七条粘结在数码字形的可伐架上，经压焊、环氧树脂封装构成。
单片式、单条式的特点是微小型化，可采用双列直插式封装，大多是专用产品。
LED光柱显示器在106mm长度的线路板上，安置101只管芯(最多可达201只管芯)，属于高密度封装，利用光学的折射原理，使点光源通过透明罩壳的13-15条光栅成像，完成每只管芯由点到线的显示，封装技术较为复杂。
半导体pn结的电致发光机理决定LED不可能产生具有连续光谱的白光，同时单只LED也不可能产生两种以上的高亮度单色光，只能在封装时借助荧光物质，蓝或紫外LED管芯上涂敷荧光粉，间接产生宽带光谱，合成白光；或采用几种(两种或三种、多种)发不同色光的管芯封装在一个组件外壳内，通过色光的混合构成白光LED。
这两种方法都取得实用化，日本2000年生产白光LED达1亿只，发展成一类稳定地发白光的产品，并将多只白光LED设计组装成对光通量要求不高，以局部装饰作用为主，追求新潮的电光源。
5 表面贴装封装在2002年，表面贴装封装的LED(SMD LED)逐渐被市场所接受，并获得一定的市场份额，从引脚式封装转向SMD符合整个电子行业发展大趋势，很多生产厂商推出此类产品。
早期的SMD LED大多采用带透明塑料体的SOT-23改进型，外形尺寸3．04×1．11mm，卷盘式容器编带包装。
在SOT-23基础上，研发出带透镜的高亮度SMD的SLM-125系列，SLM-245系列LED，前者为单色发光，后者为双色或三色发光。
近些年，SMD LED成为一个发展热点，很好地解决了亮度、视角、平整度、可靠性、一致性等问题，采用更轻的PCB板和反射层材料，在显示反射层需要填充的环氧树脂更少，并去除较重的碳钢材料引脚，通过缩小尺寸，降低重量，可轻易地将产品重量减轻一半，最终使应用更趋完美，尤其适合户内，半户外全彩显示屏应用。
表3示出常见的SMD LED的几种尺寸，以及根据尺寸(加上必要的间隙)计算出来的最佳观视距离。
焊盘是其散热的重要渠道，厂商提供的SMD LED的数据都是以4．0×4．0mm的焊盘为基础的，采用回流焊可设计成焊盘与引脚相等。
