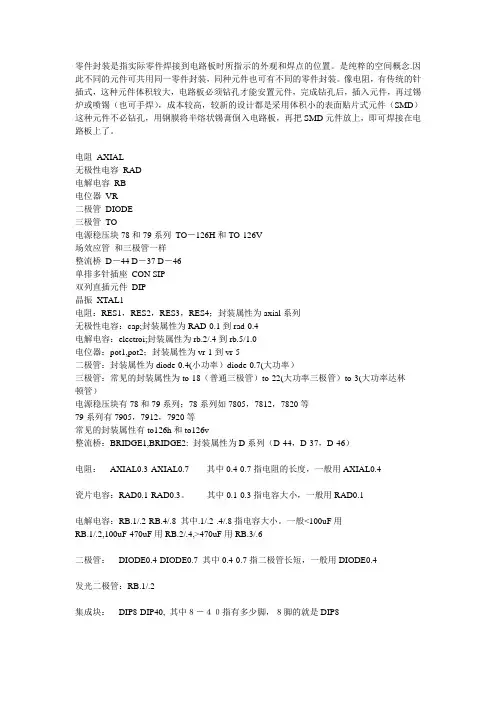

零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置

protel99se常用元件的footprint

零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。

电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。

直插式电阻电容封装与尺寸图解

直插式电阻电容封装与尺寸图解2010年06月23 | 分类: 硬件应用| 1 条评论| 标签: Wiki之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

本文图文并茂，看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx 代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。

而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。

2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

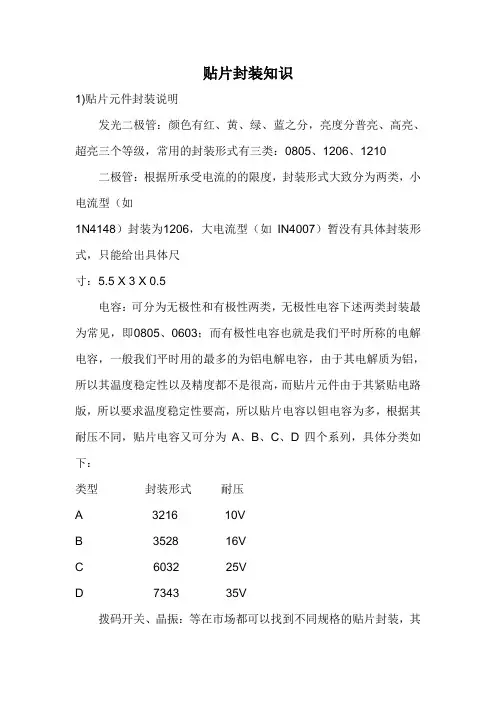

贴片封装知识

贴片封装知识1)贴片元件封装说明发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210 二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。

电阻：和无极性电容相仿，最为常见的有0805、0603两类，不同的是，她可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5固定电阻常用的封装模型为“AXIAL”系列的，包括“AXIAL-0.3”、“AXIAL-0.4”“AXIAL-0.5”、“AXIAL-0.6”、“AXIAL-0.7”、“AXIAL-0.8”、“AXIAL -0.9”和“AXIAL-1.0”等，其后缀的数字表示封装模型中两个焊盘的间距，单位为“英寸”（1英寸＝1000mil=2.54cm）。

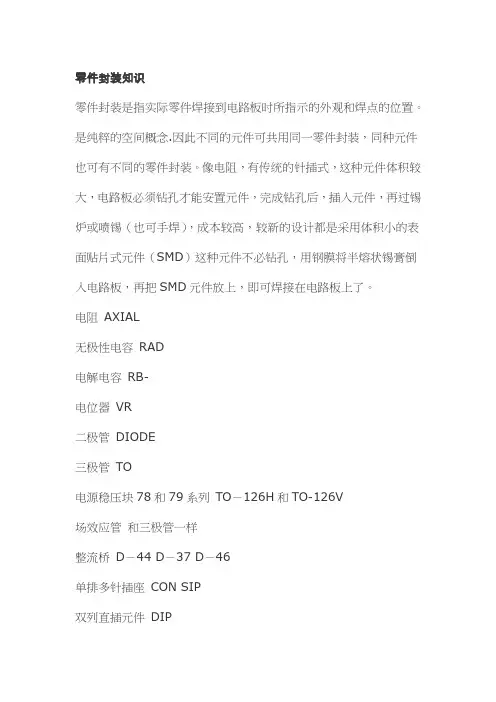

零件封装知识

零件封装知识零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。

电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electronic ;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。

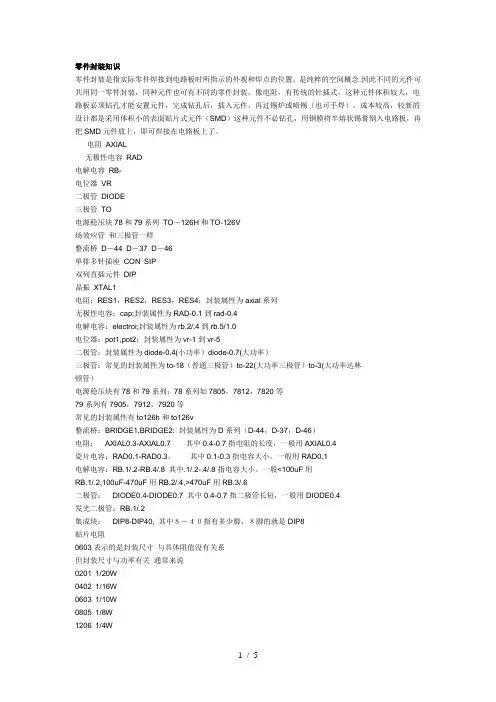

零件封装知识

零件封装知识零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。

电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。

protel 99 se常用元件封装库

protel dxp中常用原理图库：1. Miscellaneous Devices.ddb包括电阻、电容、三极管、二极管、发光二极管、三端稳压管、变压器、开关类、可控硅、场效应管、蜂鸣器、电感、天线、保险丝、一位数码管、麦克风等基本元件。

2. Miscellaneous Connectors.IntLib各种插针，电源接头、耳机接头，串口等接插件。

常用PCB库1.Miscellaneous Devices.IntLib对应以上原理图库1的封装。

2.Miscellaneous Connectors.IntLib对应原理图2的封装，常用芯片封装也在里面。

protel99se常用元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

贴片与直插电阻电容封装与尺寸资料(自己整理的)

直插式电阻电容封装与尺寸图解式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差异，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

本文图文并茂，看完想不懂都难。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式〔比方、〕，后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定〔色环〕电阻如下列图：常见封装：、、、、、、、。

尺寸大小如下列图〔，默认焊盘直径为62mil，其中焊孔直径为32mil〕：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下列图，这类电阻可以参照下文的无极电容封装来设计，比方等等。

而可调式电阻器封装也很有特点，比方引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下列图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有、、、，后面的数字表示焊盘中心孔间距，如下列图所示〔例如〕。

2、有极电容有极电容一般指电解电容，如下列图：下列图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。

看下面的法拉电容也比较有意思。

电解电容封装则以RB标识，常见封装有：、、、，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸〔丝印〕，单位仍然是英寸，如下列图〔〕：注：本文实物图来源于Google图片搜索，天缘仅做拼合整理，尺寸图来源为Protel 99 SE抓图。

容封装则以RB标识，常见封装有：、、、，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸〔丝印〕，单位仍然是英寸，如下列图〔〕：注：本文实物图来源于Google图片搜索，天缘仅做拼合整理，尺寸图来源为Protel 99 SE抓图。

PCB封装命名规则

Protel元件封装电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP (搜索con可找到任何插座)双列直插元件DIP晶振XTAL1电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。

关于零件封装我们在前面说过，除了DEVICE。

LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。

LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。

还有一个就是电阻，在DEVICE库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5等等。

PCB中常见的元器件封装大全

PCB中常见的元器件圭寸装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列TO— 126H和TO-126V8.场效应管和三极管一样9.整流桥 D— 44 D— 37 D— 4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1 电阻：RES1 RES2 RES3 RES4封装属性为axial系列无极性电容： cap; 封装属性为 RAD-0.1 到 rad-0.4 电解电容： electroi; 封装属性为 rb.2/.4 到 rb.5/1.0 电位器： pot1,pot2 ；封装属性为 vr-1 到 vr-5二极管：封装属性为 diode-0.4（小功率） diode-0.7（大功率）三极管：常见的封装属性为to-18 （普通三极管）to-22（大功率三极管）to-3（大功率达林顿管）电源稳压块有 78和79系列；78系列如 7805，7812，7820等;79 系列有7905， 7912, 7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2封装属性为 D系列（D-44, D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中 0.4-0.7 指电阻的长度，一般用 AXIAL0.4瓷片电容： RAD0.1-RAD0.3。

其中 0.1-0.3 指电容大小,一般用 RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8 指电容大小。

一般<100uF用RB.1/.2,100uF-470uF 用 RB.2/.4,>470uF 用 RB.3/.6二极管：DIODE0.4-DIODE0.7 其中 0.4-0.7 指二极管长短,一般用 DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40,其中8 —40指有多少脚，8脚的就是 DIP8贴片电阻0603 表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是 :0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5 零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

常用电子元器件的封装及及部分元器件的基础知识

常用元件及封装形式元件名称封装形式电阻RES2（1、3、4）AXIAL0.3 AXIAL0.4可变电阻POT2（1）VR5(1、2、3、4)普通电容CAP RAD0.2 RAD0.3电解电容ELECTRO1 RB.2/.4 RB.3/.6 RB.4/.8 CAPACITOR RAD0.2 RAD0.3二极管DIODE DIODE0.4（AXIAL0.3）稳压二极ZENER1（2、3）DIODE0.4（AXIAL0.3）发光二极管LED DIODE0.4三极管NPN（PNP）TO-92A（单面板）TO-92B（双面板）电感INDUCTOR1 AXIAL0.3可变电感INDUCTOR4 AXIAL0.3放大器OPAMP DIP8，14，16…晶振CRYSTAL XTAL1稳压块VOLTREG TO-220H接口CON2，3，4 SIP2，3，4…按钮SW-PB DIP4电源POWER4开关SW SPST AXIAL0.4SW SPDTSW DPDT接收二极管PHOTO三脚插座 LAMP NEON上网时间: 2010-08-31元器件封装对照表元器件封装大全pdf下载Protel元件封装电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP (搜索con可找到任何插座)双列直插元件 DIP晶振 XTAL1电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

PCB元件封装库命名规则简介

PCB元件封装库命名规则简介1、集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2 、集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm3、电阻SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装碳膜电阻命名方法为：R-封装如：表示焊盘间距为英寸的电阻封装水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装4、电容无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装SMT独石电容命名方法为：RAD+引脚间距如：表示的是引脚间距为200mil的SMT独石电容封装电解电容命名方法为：RB+引脚间距/外径如：.4表示引脚间距为200mil, 外径为400mil的电解电容封装5、二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N41486 、晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名7、晶振HC-49S,HC-49U为表贴封装，AT26,AT38为圆柱封装，数字表规格尺寸如：AT26表示外径为2mm，长度为8mm的圆柱封装8、电感、变压器件电感封封装采用TDK公司封装9、光电器件贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管数码管使用器件自有名称命名10、接插SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm如：表示针脚间距为2.54mm的7针脚单排插针DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm如：表示针脚间距为2.54mm的10针脚双排插针其他接插件均按E3命名封装库元件命名一、多引脚集成电路芯片封装SOIC、SOP、TSOP在元器件封装库中的命名含义。

Protel99SE常用元器件封装库

1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.03.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-54.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE V ARCTOR（变容二极管）ZENER1~3（稳压二极管）引脚封装形式：DIODE0.4和DIODE 0.7;5.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO V;w电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）B7N!?B T*i0 电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

Protel99SE基本常用元器件封装查询.

小编在学习Protel99se的时候，对元器件封装这方面颇感头疼，有幸从网上得到了该文章,拿来分享:元器件封装查询电阻:RES1,RES2,RES3,RES4封装属性为AXIAL系列无极性电容：CAP;封装属性为RAD-0.1到RAD-0.4电解电容:ELECTROI;封装属性为RB.2/.4到RB.5/1.0电位器:P0T1, POT2封装属性为VR-1到VR-5二极管:封装属性为DIODE-0.4（小功率DIODE-0.7（大功率三极管:常见的封装属性为TO-18（普通三极管TO-22（大功率三极管TO-3（大功率达林顿管电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有TO126H和TO126V整流桥:BRIDGE1,BRIDGE2:封装属性为 D 系列（D-44,D-37,D-46电阻:AXIAL0.3-AXIAL0.7 其中0.3-0.7指电阻的长度，一般用AXIAL0.3瓷片电容:RAD0.1-RAD0.3。

其中0.1-0.3指电容大小一般用RAD0.1电解电容:RB.1/.2-RB.4/.8其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF 用RB.3/.6二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块:DIP8-DIP40,其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603 表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说如下:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

元件标识方法

电阻器、电器、电感常见标识方法用电阻器和电容器时，经常要了解它们的主要参数。

一般情况下，对电阻器应考虑其标称阻值、允许偏差和标称功率;对电容器则需了解其标称容量、允许偏差和耐压。

电阻器和电容器的标称值和允许偏差一般都标在电阻体和电容体上，而在电路图上通常只标出标称值，电解电容则常增标耐压，特殊用途电容器除标出耐压外还要注明品种。

它们的标志方法分为下列４种。

１、直标法：直标法是将电阻器和电容器的标称值用数字和文字符号直接标在电阻体和电容体上，其允偏差则用百分数表示，未标偏差值日的即为±20%的允许偏差。

２、文字符号法：文字符号法是将电阻器和电容器的标称值和允许偏差用数字和文字符号按一定规律组合标志在电阻体和电容体上。

电阻器和电容器标称值的单位标志符号见表１，允许偏差的标志符号见表２。

先举几个电阻器的例子:6R2J表示该电阻标称值为6.2欧姆（Ω），允许偏差为±5%；3k6k表示表示电阻值为3.6千欧（kΩ），允许偏差10%;1M5则表示电阻值为1.5兆欧（MΩ），允许偏差±20%。

再举几个电容器的例子：2n2J表示该电容器标称值为2.2纳法（nF），即2200皮法（pF），允许偏差为±5%；47nk表示电容器容量为470纳法(nF)或0.47微法（uF），允许偏差±10%。

在电路图中，电阻器的欧姆符号Ω和电容量的法拉符号Ｆ常可略去不标。

３、色标法：普通电阻器用四色环标志，精密电阻器用五色环标志，紧靠电阻体一端头的色环为第一环，露着电阻体本色较多的另一端头为末环。

色标法在电容器上也常用。

使用者需熟记表示数字0－９的黑、棕、红、橙、黄、绿、蓝、紫、灰、白各色环的顺序。

色标法在各种电子学入门书中介绍较多，这里不再详述。

４、数码表示法：在产品和电路图上用三位数字表示元件的标称值的方法称为数码表示法。

常见于进口电器机心和合资企业产品中，如寻呼机、手机中的贴片电阻几乎无一例外地用数码表示法。

protel99se常用元件的封装

protel 99se常用元件的封装1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.03.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-54.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY （肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）引脚封装形式：DIODE0.4和DIODE 0.7; 注意做PCB时别忘了将封装DIODE 的端口改为A、K5.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P 沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO V;w电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）B7N!?B T*i0 电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

(整理)常用电子元件封装 (2)

常用电子元件封装贴片封装 - 两脚表贴现在常用的的电阻、电容、电感、二极管都有贴片封装。

贴片封装用四位数字标识，表明了器件的长度和宽度。

贴片电阻有百分五和百分一两种精度，购买时不特别说明的话就是指百分五。

一般说的贴片电容是片式多层陶瓷电容（MLCC），AXIAL - 两脚直插AXIAL就是普通直插电阻的封装，也用于电感之类的器件。

后面的数字是指两个焊盘的间距。

AXIAL-0.3 小功率直插电阻(1/4W)；普通二极管（1N4148）；色环电感（10uH）AXIAL-0.4 1A的二极管，用于整流（1N4007）；1A肖特基二极管，用于开关电源（1N5819）；瞬态保护二极管AXIAL-0.8 大功率直插电阻(1W和2W)DIP - 双列直插直插芯片常用的古老封装。

SOIC - 双列表贴现在用的贴片max232就是soic-16，后面的数字显然是管脚数。

贴片485芯片有SOIC-8S，管脚排布更密了。

TO - 直插直插三极管用的是TO-92，普通直插7805电源芯片用TO-220，类似三极管的78L05用TO-92。

直插开关电源芯片2576有五个管脚，用TO-220T。

贴片的2576看起来像D-PAK，但却是TO-263，奇怪。

它有五个管脚，再加上一个比较大的地。

SOT - 表贴贴片三极管和场效应管用的是SOT-23。

LM1117电源芯片用SOT-223，加上地共有四个引脚。

D-PAK - 表贴贴片的7805电源芯片就用这个封装，有一个面积比较大的地，还有两个引脚分别是输入和输出。

TQFP - 表贴芯片一直在用的贴片avr单片机芯片就是TQFP的，比如mega8用TQFP-32。

管脚数少的avr比如tiny13，则采用soic封装。

atmel的7s64 ARM芯片用了LQFP-64，似乎管脚排列更紧密了。

见过有一款国内的soic 51芯片用了PQFP-64，管脚排布比TQFP紧密。

DB99针串口座，这个也是必须要有的。

电阻电容封装详解

直插式电阻电容封装与尺寸图解之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

本文图文并茂，看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。

而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。

2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。

protel99se常见问题

protel99se常见问题⼀、绘制原理图和PCB图的过程中常遇到的⼀些问题（请结合上机验证以加深体会）1、放置元件时，光标在图纸中⼼，元件却在图纸外，试分析可能的原因。

答：这是由于创建元件库时，没有在元件库图纸中⼼创建元件。

这样，放置元件时，光标所在处是元件库图纸的中⼼，⽽元件却距离此中⼼⾮常远。

编辑库⽂件时，元件应该放在原点附近，尽量把元件的第⼀个管脚放在原点。

2、负电平输⼊有效的引脚外观如何设置？答：在设置元件属性栏中的DOT项前打勾选中即可。

答：在原理图或元件库的编辑中，遇到需要在⽹络标号或管脚名等字符上⽅画横线时，只要在输⼊这些名字的每个字母后⾯再补充输⼊⼀个?\?符号，Protel即可⾃动把?\?转化为前⼀字母的上画线。

4、为什么导线明明和管脚相连，ERC却报告说缺少连线？答：可能的原因有：(1)该问题可能是由于栅格(Grids)选项设置不当引起。

如果捕捉栅格精度(Snap)取得太⾼，⽽可视栅格(Visible)取得较⼤，可能导致绘制导线（wire）时，在导线端点与管脚间留下难以察觉的间隙。

例如：当Snap取为1，Visible取为10，就容易产⽣这种问题；(2)另外在编辑库元件、放置元件管脚时，如果把捕捉栅格精度取得太⾼，同样也会使得该元件在使⽤中出现此类似问题。

所以，进⾏库编辑时最好取与原理图编辑相同的栅格精度。

5、ERC报告管脚没有接⼊信号，试分析可能的原因。

答：可能的原因有：a、创建封装时给管脚定义了I/O属性；b、创建元件或放置元件时修改了不⼀致的grid属性，管脚与线没有连上；c、创建元件时，管脚⽅向反向，使得原理图中是?pin name?端与导线相连。

6、⽹络载⼊时报告NODE没有找到，试分析可能的原因。

答：可能的原因有：a、原理图中的元件使⽤了pcb库中没有的封装；b、原理图中的元件使⽤了pcb库中名称不⼀致的封装；c、原理图中的元件使⽤了pcb库中pin number不⼀致的封装。

元器件封装及基本管脚定义说明(精)知识讲解

BGA封装
BGA技术（Ball Grid Array Package）即球栅阵列封装技术。该技术的出现便成为CPU、主板南、北桥芯片等高密度、高性能、多引脚封装的最佳选择。但BGA封装占用基板的面积比较大。虽然该技术的I/O引脚数增多，但引脚之间的距离远大于QFP，从而提高了组装成品率。而且该技术采用了可控塌陷芯片法焊接，从而可以改善它的电
附1:集成电路封装说明:
DIP封装
DIP封装（Dual In-line Package），也叫双列直插式封装技术，指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路均采用这种封装形式，其引脚数一般不超过100。DIP封装的IC芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏管脚。DIP封装结构形式有：多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP（含玻璃陶瓷封接式，塑料包封结构式，陶瓷低熔玻璃封装式）等。
图表14
sot26
图表15
sot23
图表16
SOT23-5图表17 SOP图表18
SOJ
图表19 SOCKET603图表20 SO图表21 SIP图表22 SDIP图表23 QFP图表24 PQFP
图表25 PLCC图表26 PGA图表27 PGA图表28 HSOP图表29 DIP-DIP_TAB图表30 CNR
III.插槽[DDR (DDR分为SMD与DIP两类CPU座PCIE PCI CNR SD MD CF AGP PCMCIA]
6.开关:I.按键式
II.点按式
III.拔动式
IIII.其它类型
7.晶振: I.有源晶振(分为DIP与SMD两种包装，一個電源PIN，一個GND PIN,一個訊號PIN
