管道桥架支架计算表
电缆桥架支架间距规范
电缆桥架支架间距规范电缆桥架作为一种常见的电缆敷设方式，具有敷设方便、维护方便等优点，被广泛应用于建筑、工业、市政等领域。
而在桥架的敷设过程中，桥架之间的间距也是至关重要的，因为它会直接影响到电缆的敷设效果、使用寿命以及安全性。
根据相关规范和标准，电缆桥架的支架间距应根据电缆的截面积、重量等参数进行合理的设置。
一般来说，电缆悬吊式桥架的支撑间距应根据以下原则进行规划：1. 最大支跨不超过2米。
在支跨距离超过2米的情况下，桥架就会出现明显的挠曲变形，导致电缆压力不均，容易产生应力集中引起的破损和故障。
2. 桥架支撑间距按照电缆截面积和重量等参数进行合理的计算。
一般来说，电缆桥架的支撑间距应该在劣化系数不超过1下，满足电缆负载量的要求，在此基础上又保证了桥架的稳定和强度。
3. 受力点处桥架间距适当小于支撑点处桥架间距。
由于电缆在受力点处受到的力较大，因此在这个地方设置更小的桥架支撑间距，可以更好地保护电缆安全。
4. 设备间距间隔不小于0.5米。
这是为了方便电器设备的安装和调试，也是为了预留一些操作空间，便于后期维护和修理。
总的来说，电缆桥架支架间距规范是必要的。
正确的规范设置可以确保电缆的敷设效果、使用寿命和安全性能。
同时，在电缆桥架的规划中，还需要考虑到存在的各种障碍物、管道、横梁等因素，合理设置桥架间距，确保电缆的良好敷设与安全运营。
需要注意的是，在进行电缆桥架支架间距规划时，也需要留出一定的余量。
因为在实际施工中，可能会产生一定的误差和偏差，应该预留一些缝隙，以保证电缆的正常敷设。
此外，也需要根据不同的电缆特性，进行不同的桥架支架间距规划，确保每个电缆的使用效果都能够得到充分的保障。
总之，电缆桥架支架间距规范是一个非常重要的问题。
正确的规范设置可以确保电缆的敷设质量和运行效果，降低故障的出现率，提高电网的运行效率和安全性。
桥架万能公式
桥架万能公式
桥架是一种广泛应用于建筑、电气、通信、燃气等领域的支撑架设。
桥架设计与计算的万能公式则是用于计算桥架的内部力，肯定是非常重要的。
桥架的应用非常广泛，可以用于电缆、信号线、空调管道等各种设备的支架，可以安装在墙面、天花板、地面等多种位置，具有重要的支持作用，保证了设备的稳定和安全。
桥架万能公式的计算是桥架设计与制造的重要环节。
它是一种通过数学计算来获得桥架内部力分布的方法，根据公式可以确定桥架的设计尺寸和强度。
通过万能公式，可以计算出各类桥架的内力大小，比如弯矩、剪力等。
桥架万能公式的具体计算公式如下：
M = σ * I / y
其中，M是桥架在弯曲作用下产生的弯矩；σ是来自外部的弯曲应力；I是桥架惯性矩，代表桥架抵抗弯曲的能力；y是桥架的截面离中心轴的距离。
这个公式是桥架计算中最基本的公式，也是桥架设计与制造的基础。
通过对桥架的具体尺寸、材质和载荷进行确定，就可以使用此公式来计算出桥架所受的内部力，进行合理设计和生产。
总之，桥架是建筑、电气和通信等行业中不可或缺的元件，其设计与制造需要保证其稳定性和强度。
桥架万能公式的作用就是为桥架的设计与计算提供了一种可靠的数学模型，给人们的工作带来了巨大的帮助。

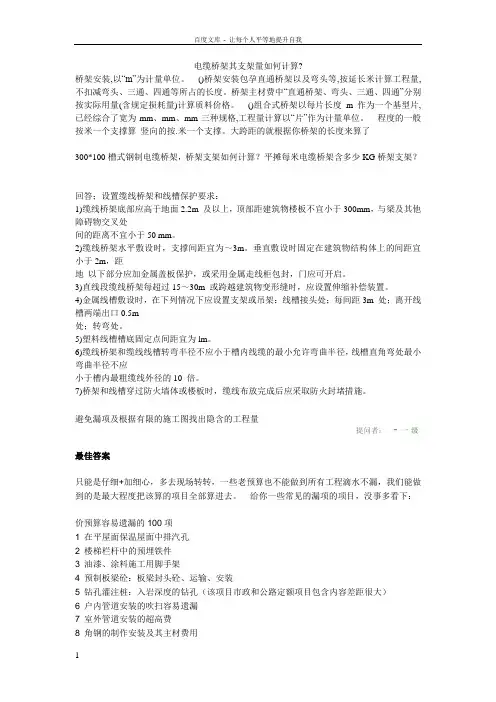

各类规格的电缆桥架支架量如何计算
电缆桥架其支架量如何计算?桥架安装,以“m”为计量单位。
()桥架安装包孕直通桥架以及弯头等,按延长米计算工程量,不扣减弯头、三通、四通等所占的长度。
桥架主材费中“直通桥架、弯头、三通、四通”分别按实际用量(含规定损耗量)计算质料价格。
()组合式桥架以每片长度m作为一个基型片,已经综合了宽为mm、mm、mm三种规格,工程量计算以“片”作为计量单位。
程度的一般按米一个支撑算竖向的按.米一个支撑。
大跨距的就根据你桥架的长度来算了300*100槽式钢制电缆桥架，桥架支架如何计算？平摊每米电缆桥架含多少KG桥架支架？回答；设置缆线桥架和线槽保护要求：1)缆线桥架底部应高于地面2.2m 及以上，顶部距建筑物楼板不宜小于300mm，与梁及其他障碍物交叉处间的距离不宜小于50 mm。
2)缆线桥架水平敷设时，支撑间距宜为～3m。
垂直敷设时固定在建筑物结构体上的间距宜小于2m，距地以下部分应加金属盖板保护，或采用金属走线柜包封，门应可开启。
3)直线段缆线桥架每超过15～30m 或跨越建筑物变形缝时，应设置伸缩补偿装置。
4)金属线槽敷设时，在下列情况下应设置支架或吊架：线槽接头处；每间距3m 处；离开线槽两端出口0.5m处；转弯处。
5)塑料线槽槽底固定点间距宜为lm。
6)缆线桥架和缆线线槽转弯半径不应小于槽内线缆的最小允许弯曲半径，线槽直角弯处最小弯曲半径不应小于槽内最粗缆线外径的10 倍。
7)桥架和线槽穿过防火墙体或楼板时，缆线布放完成后应采取防火封堵措施。
避免漏项及根据有限的施工图找出隐含的工程量提问者： - 一级最佳答案只能是仔细+加细心，多去现场转转，一些老预算也不能做到所有工程滴水不漏，我们能做到的是最大程度把该算的项目全部算进去。
给你一些常见的漏项的项目，没事多看下：价预算容易遗漏的100项1 在平屋面保温屋面中排汽孔2 楼梯栏杆中的预埋铁件3 油漆、涂料施工用脚手架4 预制板梁砼：板梁封头砼、运输、安装5 钻孔灌注桩：入岩深度的钻孔（该项目市政和公路定额项目包含内容差距很大）6 户内管道安装的吹扫容易遗漏7 室外管道安装的超高费8 角钢的制作安装及其主材费用9 沟槽土方单侧弃土的系数容易遗漏10 外运土的人工系数忘记乘11 电缆、电线等上清单只是提供净工程量，在组价时还得加上预留、弯曲、损耗等长度12 在配电柜安装清单中基础型钢容易漏13 给排水上管道安装清单中套管容易漏14 风管穿墙的封堵15 调节阀试压冲洗临时短管制作安装。
桥架计算公式
桥架计算公式桥架是一种用于承载电缆、管道等设备的结构，常用于工业场所、建筑物内部以及室外。
其设计和计算是确保桥架能够承受所承载设备的重量和力学要求的关键。
本文将介绍桥架计算的基本公式和相关内容。
一、桥架的基本参数在进行桥架计算之前，需要了解以下几个基本参数：1. 设备负荷：指所要承载设备的总重量，通常以千克为单位。
2. 桥架跨距：指桥架两端支撑的距离，通常以米为单位。
3. 桥架高度：指桥架的高度，即设备与地面之间的垂直距离，通常以米为单位。
4. 桥架宽度：指桥架的宽度，即设备所占据的水平空间，通常以米为单位。
二、桥架计算公式1. 桥架自重计算公式桥架自重是指桥架本身的重量，需要根据桥架的材料和尺寸来计算。
一般情况下，桥架自重可以通过以下公式来计算：自重 = 桥架长度× 桥架宽度× 桥架高度× 单位长度质量其中，单位长度质量是指桥架单位长度的质量，通常以千克/米为单位。
2. 桥架承载能力计算公式桥架的承载能力是指桥架能够承受的最大负荷，需要根据桥架的材料和结构来计算。
一般情况下，桥架承载能力可以通过以下公式来计算：承载能力 = 桥架强度× 桥架截面积其中，桥架强度是指桥架材料的抗弯强度或抗压强度，通常以帕斯卡（Pa）为单位。
桥架截面积是指桥架的截面面积，通常以平方米为单位。
三、桥架计算实例为了更好地理解桥架计算公式的应用，以下是一个实际的计算实例：假设有一段长度为5米、宽度为0.3米、高度为0.4米的桥架，采用钢材料制作。
钢材的单位长度质量为7千克/米，钢材的抗弯强度为200兆帕斯卡。
现在需要计算这段桥架的自重和承载能力。
可以使用桥架自重计算公式计算出桥架的自重：自重 = 5米× 0.3米× 0.4米× 7千克/米 = 8.4千克接下来，可以使用桥架承载能力计算公式计算出桥架的承载能力：承载能力 = 200兆帕斯卡× 桥架截面积由于桥架的截面积需要根据具体结构进行计算，在此不再赘述。
桥架安装规范
G. 水平敷设的桥架(电缆隧道、技术层等除外)安装高度(下弦)不宜低于 2.5m。 表 3 桥架与各种管道和设备的最小净距(m)
━━━━━━━━━┳━━━━━━━┳━━━━━━━━ 管道或设备名称 ┃ 相对位置 ┃与桥架的最小净距
A. 电缆从底部引出和从侧面引出的桥架。它们的高度和宽度应满足电缆最小弯曲半径的要求。桥
架的弯通应满足经过该弯通的电缆最小弯曲半径要求。
B. 载荷较重的桥架沿混凝土墙、现浇混凝土楼板敷设时，应尽可能埋设安装支、吊架用的预埋件。
在振动大的场所振动可能影响膨胀螺栓牢度的部位，应埋设安装支、吊架的预埋件。
C. 涂漆桥架的外表应平整、光滑、均匀，不起皮、起皱、无气泡。
4. 单件桥架的几何尺寸(长、宽、高)允许偏差应符合表 2 要求。
表 2 单件桥架几何尺寸允许偏差(mm)
尺寸分段
>30～120
>120～400
>400～1000
>1000～2000
>2000～4000
允许偏差
±0.8
±1.2
±2
±3
±4
C. 在高层建筑里吊顶与楼板之间净距较小、各种管道比较集中的部位，桥架安装应不会影响其它
管道和设备安装、应不影响吊顶高度。
3. 编制?施工预算?、?施工方案?(或?简要施工方案?)，按预算和方案及工程方案进度，提出供料、
机具和计量器具方案，由物资部门(或建立单位)及时提供桥架、和吊、支架，提供机具和计量器具。
5. 焊在预埋件和允许焊接的钢构造上的支吊架，焊接不少于两个边，必须结实。焊接处应及时除去 焊渣、补漆。用薄钢板制作的异型立柱，不得采用直接焊接方式固定。应先用焊接方法固定底板，然后将 立柱用镀锌螺栓连接固定在底板上。
电缆桥架其支架量如何计算
电缆桥架其支架量如何计算? 桥架安装,以“m”为计量单位。
() 桥架安装包孕直通桥架以及弯头等,按延长米计算工程量,不扣减弯头、三通、四通等所占的长度。
桥架主材费中“直通桥架、弯头、三通、四通”分别按实际用量(含规定损耗量)计算质料价格。
() 组合式桥架以每片长度m作为一个基型片,已经综合了宽为mm、mm、mm三种规格,工程量程度的一般按米一个支撑算竖向的按.米一个支撑。
大跨距的计算以“片”作为计量单位。
就根据你桥架的长度来算了300*100槽式钢制电缆桥架，桥架支架如何计算？平摊每米电缆桥架含多少K G桥架支架？回答；设置缆线桥架和线槽保护要求：1)缆线桥架底部应高于地面2.2m 及以上，顶部距建筑物楼板不宜小于300m m，与梁及其他障碍物交叉处间的距离不宜小于50mm。
2)缆线桥架水平敷设时，支撑间距宜为1.5～3m。
垂直敷设时固定在建筑物结构体上的间距宜小于2m，距地1.8m 以下部分应加金属盖板保护，或采用金属走线柜包封，门应可开启。
3)直线段缆线桥架每超过15～30m 或跨越建筑物变形缝时，应设置伸缩补偿装置。
4)金属线槽敷设时，在下列情况下应设置支架或吊架：线槽接头处；每间距3m处；离开线槽两端出口0.5m 处；转弯处。
5)塑料线槽槽底固定点间距宜为lm。
6)缆线桥架和缆线线槽转弯半径不应小于槽内线缆的最小允许弯曲半径，线槽直角弯处最小弯曲半径不应小于槽内最粗缆线外径的10 倍。
7)桥架和线槽穿过防火墙体或楼板时，缆线布放完成后应采取防火封堵措施。
避免漏项及根据有限的施工图找出隐含的工程量一些常见的漏项的项目：价预算容易遗漏的100项1 在平屋面保温屋面中排汽孔6 户内管道安装的吹扫容易遗漏7 室外管道安装的超高费8 角钢的制作安装及其主材费用9 沟槽土方单侧弃土的系数容易遗漏10 外运土的人工系数忘记乘11 电缆、电线等上清单只是提供净工程量，在组价时还得加上预留、弯曲、损耗等长度12 在配电柜安装清单中基础型钢容易漏13 给排水上管道安装清单中套管容易漏14 风管穿墙的封堵15 调节阀试压冲洗临时短管制作安装。
消防支吊架计算式
定额包括，综合分摊
2.6桥架 300以上 2.7设备、箱柜安装底座 平面 ∠ 50 【8,10,12 2-3 设备安装外形 1.5-2.5 规范间距 3m
Hale Waihona Puke PVC ，使用塑料支吊架一概不算 一般塑料支架 不算 ∠40 50 L40 ∠40 50 ∠40 ∠40 50 ∠50 ∠30 ∠30 ∠40 50 ∠50 ∠40 50 【8,10,12 ∠30 40 ∠ 40 2-3 3 4-6 3 4-6 5-6 3-4 3-4 4-5 5-6 3 层高
风机外形+0.2-0.3，两根 2-3 2-3 1.5-2.0 1.5-2.5
管道支架计算思路
重量=管道长度/间距*单个长度*每米单重 1、 实际测量 2、 经验估算 项目 DN32及以下不算 DN40-100 2.1给水管道 DN40-65 DN80-150 立管 平面 立管 平面 PVC DN100,150 立面 2.2排水管 钢管 DN65 2.3消火栓 DN200 DN25-40 DN50-65 2.4自喷 DN80-100 DN150-200 DN100-200 2.5风机 设备支吊架 风管 100及以下 2.6桥架 100-300 平面 平面 100 平面 立面 平面 150 立面 平面 平面 平面 平面 平面 平面 立面 ∠30 ∠30 ∠40 ∠40 50 3 4-5 3 5-6 0.6-0.8 1.2-1.8 0.6-0.8 1.5-2.5 塑料规范间距 2m 1.5-2.5 0.6-0.8 1.5-2.5 0.6-0.9 1.5-2.5 1.5-2.5 1.2-1.8 1.2-1.8 1.5-2.5 1.5-2.5 0.6-0.9 弹簧减震器 风机重量/4 向上取整 规范间距 2m 规范间距 3m 参照我工程量明细中公式 扣除定额塑料支吊架 位置 支架型号 间距（m) 单个长度(m) 备注
管道公共支架计算书
管道公共支架计算支吊架计算校核公共支吊架有如下形式承重：一、双层管道支吊架部分，由于横担越长，对支架的受力扭矩越大，也就是较为恶劣的工况，所以支架宽度按照最恶劣工况为1650mm、吊脚长度按照2100mm核算.两层之间高度为400mm.A、上层管道为DN273碳钢水管道一根，下层管道De110水管道2根，DN48水管道一根，DN34水管道一根。
B、上层管道为DN273碳钢上层管道为De400UPVC水管道一根，De110UPVC水管道一根，600*150电缆桥架一趟。
下层为De110水管道4根，De90水管道2根，DN60水管道一根。
C、水管道一根，下层管道De110水管道2根，DN48水管道一根，DN34水管道一根。
D、上层管道为600*150电缆桥架一趟。
下层为De110水管道4根，其中有三通的部分管道是2根，De90水管道2根，DN60水管道一根。
二、单层管道支吊架部分，由于横担越长，对支架的受力扭矩越大，也就是较为恶劣的工况，所以支架宽度按照最恶劣工况为950mm、吊脚长度按照1550mm核算。
E、支架上管道有De110UPVC管道2根，DN48管道一根，DN34水管道一根。
F、支架上管道有De110UPVC管道2根，DN48管道一根。
G 、 支架上管道有带斜口三通支管的De110UPVC 水管道2根，DN48碳钢管道1根。
H 、 支架上管道有De110UPVC 管道2根。
综上所述，两种形式的支架分别存在其最恶劣工况部分，双层的公共管架最恶劣工况为A 工况，单层的公共管架最恶劣工况为G 。
所以只需对A 和G 两种工况分别校核即可。
公共支吊架的强度校核一、此支吊架共承受上层管道为De400UPVC 水管道一根，De110UPVC 水管道一根，600*150电缆桥架一趟。
下层为De110水管道4根，De90水管道2根，DN60水管道一根。
吊杆长2100mm,横担长度为1650mm,两层横担之间的距离为400mm.1. 管道支吊架跨距校核 []t MAX W qL σφ124.2= q ——管道单位长度计算荷载，N/m,q =管材重+保温重+附加重，选用De400UPVC 的管道进行复合计算，约为1000N/m 。
桥架宽度与支架间距规范
桥架宽度与支架间距规范桥架宽度与支架间距的规范是为了保证桥架的承载能力和稳定性，同时也是为了满足安全和操作需求。
桥架的宽度标准和支架间距离标准都是根据桥架的设计，材料和使用条件来制定的。
在工程施工时，桥架的宽度和支架间距需要严格遵守标准要求，以确保桥架的性能和使用寿命。
桥架宽度标准桥架宽度标准是指桥架托盘的宽度，它是根据电缆和管道的数量以及负载重量来确定的。
各种类型的电缆和管道都有相应的宽度要求，因此桥架的宽度标准也有所不同。
在选择桥架宽度时，应根据特定的应用情况和需求来确定。
桥架的宽度标准由国家和地区制定的规范来规定。
例如，国家标准GB/T 12666.2-2005《预制钢管骨架电缆支架》规定了桥架的断面尺寸和宽度标准。
该标准根据桥架托盘的宽度和厚度，将桥架分为不同的类别和等级。
在选择桥架时，应根据标准要求进行选择。
桥架的宽度标准还涉及到电缆和管道的敷设方式。
通常，垂直敷设的电缆和管道要求桥架宽度较宽，而水平敷设的电缆和管道则可以使用较窄的桥架。
此外，在选择桥架宽度时，还需要考虑桥架的负载能力和稳定性等因素。
支架间距标准支架间距标准是指桥架托盘之间的距离，它是根据桥架的承载能力和使用条件来确定的。
支架间距越小，桥架的承载能力和稳定性越好，但在施工过程中需要使用更多的支架，工程成本也会增加。
支架间距的标准由国家和地区制定的规范来规定。
例如，国家标准GB/T 12666.2-2005《预制钢管骨架电缆支架》规定桥架的支架间距标准为不超过1.5米。
但在实际应用中，根据桥架的使用条件和承载要求，支架间距可能会有所调整。
在选择支架间距时，还需要考虑桥架的使用寿命和安全性等因素。
总结桥架的宽度和支架间距标准是保证桥架稳定性和承载能力的重要因素。
在进行桥架设计和安装时，需要根据使用条件和要求来选择桥架的宽度和支架间距。
在实际应用中，还需要对桥架进行定期检查和维护，以确保桥架的性能和使用寿命。
支吊架受力荷载计算书
支吊架荷载分析计算项目名称：北京首钢秀水街综合管廊工程设计依据：管道支吊架GB17116有关设计计算设计说明：产品应用于管廊强电舱10千伏电缆敷设，悬臂共8根，管廊两侧每侧4根，间距300mm，每根悬臂上放置10千伏电缆按6根计算。
管廊剖面示意图如下：分项计算：第（1）项，10kv电缆悬臂计算产品参数：YCC-41型悬臂10kv电缆单根荷载重量按照YJV-8.7/10KV-3×95mm²铜芯交联乙烯电缆的重量进行计算，单位重量6544kg/km。
计算模型及计算公式：计算模型参照结构力学悬臂梁荷载模型计算，参见图1，模型相关公式如下：计算数据说明：1、10kv电缆按照GB50217电力工程电缆设计规范要求选用3芯电缆。
2、10kv电缆单位重量：(单根按照YJV -8.7/10KV 3×240mm2,为规格进行计算，单位重量m1=9889kg/km),3、支架间距0.8米，单根电缆长度lx=0.8m。
4、悬臂长度l=600mm。
验算过程：荷载计算：F=m1*lxF=9889/1000*0.8*10=79.112N,弯矩计算：M=-((n+1)/2)FlM=-((6+1)/2)*79.112*600 = 166135.2 N.mm抗拉强度设计值：ft=M/w=166135.2/3366.544=49.35N/mm2< 205N/mm2 验算合格。
挠度计算：Wmax=Wa=(3n²+4n+1)*Fl³/（24nEI）Wmax=(3*6*6+4*6+1)*79.112*800*800*800/(24*6*206000*77335.231)=2.35mm,≤（l/200=3.00mm）最大挠度极限：验算合格。
结论：经计算，实际放置电缆对悬臂的荷载可以满足悬臂钢材强度要求和挠度要求，可以使用。
第（2）项，桥架悬臂计算产品参数：YCC-41型悬臂桥架选用100*400*L（H*B*L）型大跨距加强筋托盘式桥架，材质为Q235B镀锌钢板，主要设置于信电综合舱及综合舱中，用于通讯及弱电电缆桥架敷设。
桥架支架制作与安装计算公式
桥架支架制作与安装计算公式
1、桥架支架的制作计算公式
（1）支架高度计算公式：支架高度=桥面高度-沿线高度-垂直曲线高度-超高（若有）。
（2）支架间距计算公式：支架间距=桥跨长度/支架数量-1。
（3）支架型钢截面面积计算公式：截面面积=支架负荷/（材料强度系数×安全系数）。
（4）支架负荷计算公式：支架负荷=自重+桥面系自重+行车荷载+附加荷载。
（5）支架材料强度系数计算公式：材料强度系数=材料屈服强度/安全系数。
2、桥架支架的安装计算公式
（1）支架安装高度计算公式：支架安装高度=支架高度-支架型钢高度。
（2）支架型钢高度计算公式：型钢高度=型钢截面面积/型钢宽度。
（3）支架垂直度计算公式：支架垂直度=（支架高度A-支架高度B）/支架间距×100%。
（4）支架水平度计算公式：支架水平度=（支架安装高度A-支架安装高度B）/支架间距×100%。
（5）支架固定力矩计算公式：固定力矩=支架质量×支架安装高度×重力加速度×支点距离。
桥架对量计算稿
16.03 D2Q600*100
22.8 22.8 22.8 28.6
D2Q600*200 D2R150*100 D2R200*100 D2R200*200
56.72/2*2.422*(0.84*2+0.1+0.2+0.6)
51.13/1.5*2.422*(0.84*2+0.1+0.2+0.15 )
D2R400*200
60.14/2*2.422*(0.84*2+0.1+0.2+0.4)
60.14 D2R400*200
√
m
22.8
D2R500*200
69.21/2*2.422*(0.84*2+0.1+0.2+0.5)
69.21 D2R500*200
√
m
D2Q200*100
401.8
D2Q200*100
工程量计算表
对量数据 规格/特征 校验 单位
第 14 页，共 28 页
编制日期:2007年10月05日
量计算表
数量
工程量计算式及说明 2.86 38.08 425.34+(4.2-2)*18 205.88
备注 0.6*12位从主桥架与竖向桥架连通距离
79.4 16.03 56.72+竖向3米 51.13 449.45+(0.8)*18 17.96 10.9 37.88
备注
第 17 页，共 28 页
编制日期:2007年10月05日
量计算表
数 量 工程量计算式及说明
备注
第 18 页，共 28 页
编制日期:2007年10月05日
量计算表
数 量 工程量计算式及说明
消防工程中的这些计算规则
消防工程中的这些计算规定消火栓系统消火栓系统中一般需计算以下工程量：1、消火栓干管2、立管3、支管4、消火栓箱（分单栓箱和双栓箱需看图而定）5、阀门消防工程一般用蝶阀6、穿楼板套管7、管道支架8、消防水泵结合器9、管道除锈刷油10、有的工程屋顶设试验消火栓，一个试验消火栓就带压力表一个，泄水阀一个（一）消火栓干管的计算1、消火栓干管入口处数水泵结合器、阀门（规格与管子的规格相同）2、消火栓干管长度=1.5米+1.2（±0以下埋深1.2米）+平面的长度（从图上量出的）（二）消火栓立管的计算1、立管最底端都有一个蝶阀（规格与立管规格相同）2、立管的长度=每一层的层高*层数（从系统图上查标高和层数可得）3、穿楼板套管（套管规格与立管规格相同）（三）消火栓支管的计算1、支管的长度=在平面图上从立管（在平面图上是圆圈）量至配电箱的尺寸（四）数消火栓箱的数量（注意看是单栓还是双栓？）看屋顶上是否有试验栓？如有试验栓上都带有一个压力表和一个泄水阀（五）消防管道的除锈、刷油（六）钢筋支架计算与前面的支架计算方法相同消防自动喷淋系统消防自动喷淋系统中一般需计算以下工程量：1、喷淋管道的干管2、立管3、支管（消防喷淋管道连接一般DN100的采纳沟槽连接，DN≤100的采纳螺纹连接）4、沟槽件（在平面图上有弯头、三通等部位全部数出沟槽件的数量）5、信号蝶阀（消防喷淋工程一般用信号蝶阀）6、穿楼板套管7、管道支架8、喷淋立管上有自动排气阀9、管道除锈刷油10、管道冲洗（不用计算，把各种管道的长度加起来直接套定额）11、喷头（分规格的有DN15的和DN20的）（一）喷淋管道干管的计算（干管一般在高层地下一层顶板上进入的）1、干管的长度=1.5+图上量出的距离2、干管上的水泵结合器、阀门的数量、信号蝶阀（二）喷淋管道立管长度的计算1、立管的长度=每一层的层高*层数（从系统图上查标高和层数可得）2、穿楼板套管（套管规格与立管规格相同）3、喷淋立管与支管相接处接出的水流指示器数量、4、立管上的自动排气阀（三）喷淋管道支管长度的计算1、喷头的数量2、支管的长度=水平段长度+竖直段长度（水平段长度在图上量出，竖直段长度按喷头的数量每个喷头按50CM考虑）3、每个支管未端有时接未端试水装置一套（四）管道支架的数量（五）管道冲洗试验防火门、防火卷帘防火门、防火卷帘工程（防火门等级分甲级、乙级、丙级）防火门、防火卷帘全部按面积计算。
安装专业支架重量计算表格(管道、桥架)安装支架计算表格
镀锌钢管 DN80
镀锌钢管 DN150
3.86 8.705 1.37 7.91 83.71
800 合计
3.947
明敷管 15 20 25 32 40 50
管道支架 0.149 0.155 0.159 0.167 0.19 0.231
管道直径
合计
镀锌管 25
管道支架 管道直径 0.365
支架 0 0 0 0 0 0 0 0 0 0 0
0
0
0
0
0
0
支架 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
管道支架 0.316 0.385 0.405 0.455 0.607 0.778 1.23 2.395 2.443 2.906 3.25
管道直径
合计
管道直径 圆形200以
下 320以下 500以下 630以下 800以下 1120以下
管道支架
0.824
0.901 0.984 1.125 1.154 1.258
支架 0
2013年4月交底材料 一、桥架支Байду номын сангаас换算
二、配管配线
三、水灭火系统
32
0.279
40
0.316
50
0.385
65
0.405
75
0.455
100
0.607
125
0.778
150
1.23
200
2.395
合计
管道直径 40 50 65 75 100 125 150 200 250 300 350
0
3200以下 0.405
0
4000以下 0.578
弱电工程管线工程量计算
弱电工程管线工程量计算辅材计算方法在进行网络布线工程时，需要进行辅材的计算，以确保工程的顺利进行。
以下是一些常用的计算方法：1、点位分布表首先需要统计各个房间和机房的信息点数，并填入点位分布表中。
2、子配线间的设置在确定是否需要设置子配线间时，需要考虑是否超长。
如果超长，则需要在何处设置子配线间，并确定子配线间的数量。
同时，交换机的数量也会相应有所变化。
3、路由的走向需要确定网络布线的路由走向。
4、桥架的型号和长度需要确定各处桥架的型号和长度。
计算方法为：(长×宽)×0.4/28，结果为信息点数。
常用标准桥架有：300×100，200×100，100×100，100×50，50×50.如果分支路由有相同的桥架型号，则分别计算其长度，最后才统计该桥架型号的总长度。
5、管道的计算需要计算ø25和ø20管的数量。
通常ø25可以布6根线，ø20可以布4根线。
计算时，以ø20为准，平均某一信息点从桥架到终端需要ø20的长度，如为A，那么就可以计算出所有信息点需要ø20的长度了，即B=A×(总点数/4)。
而实际在工程中，ø20=2/3×B，ø25=1/3×B。
6、角钢的计算需要计算角钢的长度。
角钢的长度=30cm×(桥架的总长m/1.5m)，即每根角钢的平均长度为30cm，每隔1.5m的距离就需要一根角钢。
7、龙骨的计算需要计算龙骨的长度。
龙骨的长度=70cm×(总点数/2)，即每根龙骨的长度为70cm，通常布置为双口面板。
8、辅料的计算需要计算龙骨卡子、管接、盒接、铆钉、钢锯条等辅料的数量。
计算方法为总辅料价格×10%。
9、底盒的计算需要计算底盒的数量。
底盒的数量=总点数/2.设备材料的计算方法除了辅材之外，还需要进行设备材料的计算，以确保工程的顺利进行。
水电通风消防管道支吊架参考数据
DN15 0.149
DN20 0.155
DN25 0.159
DN32
DN40 0.19
DN50 0.231
水灭火系统
黄老师教您0基础学预算QQ1321118740，空间更多建筑精品资料
编制施工图预算时，如果设计图未给出具体管道支吊架形式时，可参考以下的支吊架含量 （单位：kg/m)
DN25 DN32 DN40 DN50 DN65 DN75 DN100 DN125 DN150 DN200
圆形网管按直径 Φ≤200 Φ≤320 Φ≤500 Φ≤630 Φ≤800 Φ≤1120 Φ>1120
0.824 0.901 0.984 1.125 1.154 1.258 1.815
L≤800 L≤1200 L≤1800 L≤2400 L≤3200 L≤4000 L≤5000
0.621 0.481
电缆桥架支吊架
黄老师教您学预算QQ1321118740,QQ空间更多建筑资料
编制施工图预算时，如果设计图未给出具体桥架支吊架形式时，可参考以下的支吊架含量（单 位：kg/m)
桥架宽度（mm)
50
75
100
150
200
250
300
350
支架重量
0.353 0.376 0.438 0.625 0.721 0.792 1.044 1.286
桥架宽度（mm)
400
450
500
550
600
700
750
800
支架重量
1.367 1.448 2.315 2.44 2.566 3.625 3.786 3.947
明配管支吊架
黄老师教您0基础学预算QQ1321118740，空间更多建筑精品资料
