室外常用台阶详图3(台阶坡道大样图)
房屋建筑学楼梯之室外台阶构造及坡道ppt(20张)
七、坡道：有车辆出入的室内外联系部分
（一）构造： 1、一般坡度1：6—1：12，1：10较舒适 2、＞1：8设防滑措施
（二）防滑措施：1、锯齿形 2、防滑条
（三）材料： 1、砼
2、天然石
八、常用坡道做法：
（一）水刷豆石坡道：380—420mm厚 1、素土夯实 2、300mm厚3：7灰土 3、60—100mm厚 C15砼 4、素水泥浆结合层一道
房屋建筑学楼梯之室外台阶构造及坡 道(PPT2 0页)
房屋建筑学楼梯之室外台阶构造及坡 道(PPT2 0页)
有高差处无障碍设计的构造问题
楼梯形式及扶手栏杆
(三)楼梯、坡道扶手栏杆
楼梯、坡道的扶手栏杆应坚固适用，且应在两侧都设有扶手。 公共楼梯可设上下双层扶手。在楼梯的梯段(或坡道的坡段) 的起始及终结处．扶手应自其前线向前伸出300mm以上， 两个相邻梯段的扶手应该连通
房屋建筑学楼梯之室外台阶构造及坡 道(PPT2 0页)
房屋建筑学楼梯之室外台阶构造及坡 道(PPT2 0页)
1.因为每个朝代的不同时期或盛或衰 ，诗词 中所表 现出来 的情调 或高昂 或低沉 ，而每 个诗人 前往边 塞的原 因不同 ，目的 不同， 所抒发 出的感 情也千 差万别 ，有褒 有贬， 情况相 当复杂.
房屋建筑学楼梯之室外台阶构造及坡 道(PPT2 0页) 房屋建筑学楼梯之室外台阶构造及坡 道(PPT2 0页)
房屋建筑学楼梯之室外台阶构造及坡 道(PPT2 0页)
有高差处无障碍设计的构造问题
坡道的坡度和宽度
坡道是最适合残疾人的轮椅通过的途径，它还适合于拄拐杖和借助 导盲棍通过.坡度必须较为平缓，还必须有一定的宽度
四、台阶面层：
（一）台阶设计应考虑因素： 1、防滑
建筑工程施工细部做法之室外台阶、坡道及散水、明沟
建筑⼯程施⼯细部做法之室外台阶、坡道及散⽔、明沟1、台阶（1）台阶相邻两部⾼差⼩于10mm，齿⾓整齐，防滑条顺直、牢固，抹灰⾯良好。
（2）建筑物外墙或地⾯与台阶、坡道结构不同时，应留变形缝，其做法应符合设计要求。
（3）砖台阶：施⼯时，基⼟夯成斜⾯，回⼟则夯成踏步形，然后再灰⼟层上砌砖，每个踏步先砌⼀层平砖，再砌⼀层侧砖，台阶阳⾓处则平砌⼀砖见⽅。
砖间缝隙要挤满砂浆。
采⽤⽴砖铺砌时，错开半砖，留⼯字缝，调整灰缝，合理排砖，保证图案统⼀，灰缝平顺、整齐。
砖台阶留⼯字缝效果图（4）⽔泥混凝⼟台阶：踏步宜设φ8钢筋或⾓钢护棱，以便保护踏步棱⾓不受损。
台阶踏步设钢筋护棱效果图（5）镶嵌⽯⼦台阶：⽯⼦要粒径基本⼀致，颜⾊⼤致相同，镶嵌牢固。
镶嵌⽯⼦台阶效果图（6）室外青⽯条台阶：⽯条要求规格统⼀，⾊泽⼀致，施⼯时要灰缝⼀致，排列整齐，砌筑牢固。
⼏种室外台阶效果图2、坡道坡道下⽅的基⼟及垫层等均要求的斜度做成斜⾯，基⼟、垫层厚度及压实度符合设计要求，坡道斜度较⼩时，可做成光⾯，也可相隔30mm左右设置⼀道防滑条。
坡道斜度⼤于10%时，斜坡⾯层应做成齿槽形（礓磋），礓磋可以⽤⽔泥砂浆抹成，也可⽤砖砌。
⽤⽔泥砂浆抹平的礓磋，施⼯时⽤两块靠尺平⾏地放在地⾯⾯层上，靠尺断⾯为80mm×6mm，相距80mm。
⽤⽔泥砂浆在两靠尺间抹⾯，上⼝与上靠尺顶边齐平，下⼝与下靠尺底边相平，这样从上到下抹出即成齿槽；⽤砖砌的礓磋坡道，施⼯时在礓磋的上边及下边各砌⼀⾏⽴砖，斜段部分⽤普通黏⼟砖侧砌，⽤砂做垫层并扫缝。
坡道要做到坡度⼀致，收头整齐；礓磋坡道要做到齿槽均匀、平⾏，齿⾓整齐、⾊泽⼀致；圆弧形礓磋坡道弧形要⼀致，齿槽间距要统⼀。
⼏种室外坡道效果图3、室外散⽔（1）散⽔与明沟下的回填⼟密实度要达到设计和规范要求。
（2）散⽔必须做到内⾼外地，坡度坡向（4%向外坡）正确，与墙⾯接触处设置沉降缝，沿长度⽅向每隔不⼤于6m设置垂直于墙⾯的分隔缝，多有转⾓处均设45°分隔缝，伸缩缝要避开⽔落⼝正下⽅，缝内填嵌柔性密封防⽔材料。
室外附属工程之踏步和坡道
室外附属工程之踏步室外入口踏步（台阶）台阶即室外入口踏步。
常用台阶采用有水泥砂浆、水磨石、砖等材料铺设而成。
还有采用毛石、条石、整体混凝土以及钢筋混凝土架空、预制混凝土板搁置、条石搁置等台阶。
其构造做法见图18-99、图18-100、图18-101、图18-102、图18-103以及图18-104、图18-105、图18-106。
图18-99 水磨石台阶构造做法示意图图18-100 砖台阶构造做法示意图图18-101 毛石台阶构造图图18-102 条石台阶构造图图18-103 整体混凝土台阶构造图图18-104 钢筋混凝土架空台阶构造图图18-105 预制混凝土板搁置台阶构造图图18-106 条石搁置台阶构造图水泥砂浆台阶及水磨石台阶施工时，应按台阶的坡度将基土夯成斜面，以上的灰土也夯成斜面，然后立模板，现浇混凝土做成踏步，各踏步上的面层按照相应楼梯踏步面层进行施工。
砖砌台阶施工时，基土夯成斜面，灰土则夯成踏步形。
然后在灰土层上砌砖，每个踏步先砌一层平砖，再砌一层侧砖。
台阶阳角处则平砌一砖见方。
砖间缝隙要挤满砂浆。
清水砖台阶则应用1：1.5水泥砂浆勾缝。
室内楼层踏步（踏步）室内楼层踏步，常用踏步面层采用水泥砂浆、水磨石（整体水磨石或预制水磨石板块）材料铺设而成。
亦有采用大理石、花岗石和砖（缸砖、陶瓷地砖、水泥花砖）等板块材料铺设而成。
1．组成材料所用的材料同本章“18-4 整体面层铺设”和“18-5 板块面层铺设”中同类面层中的组成材料。
2．施工要点（1）楼梯踏步的高度，应以楼梯间结构层的标高结合楼梯上、下级踏步与平台、走道连接处面层的做法进行划分，以使铺设后每级踏步的高度与上一级踏步和下一级踏步的高度差不应大于10mm。
（2）楼梯踏步面施工前，应在楼梯一侧墙面上画出各个踏步做面层后的高宽尺寸及形状，或按每个梯段的上、下两头踏步口画一斜线作为分步标准，见图18-107。
图18-107 画斜线作为分步标准示意图（3）楼梯踏步面层的施工与相应的面层基本相同，每个踏步宜先抹立面（踢面）后再抹平面（踏面）。
楼梯—台阶与坡道(建筑构造)
台阶与坡道
课程导入
民用建筑的竖向交通设施包括楼梯、 电梯、自动扶梯、台阶和坡道。
台阶与坡道
课程导入
台阶和坡道
PART01
台阶
台阶
单面踏步式的室外台阶
台阶是由踏步构成， 但它不同于楼梯。
台阶
1 连接室外或室内的不同标高的楼面、地面。 2 供人行的阶梯式交通道。 3 坚固耐磨，具有良好的耐久性、抗冻性。
滑措施。
雨水侵蚀
防滑措施
1. 室外台阶的构造
台阶构造做法
面层材料应选择防滑和耐久的材料。
水泥石屑
斩假石 （剁斧石）
天然石材
防滑 地面砖
1. 室外台阶的构造
台阶构造做法
避免产生不均匀沉降。
冻胀性、湿陷性或松软性基土 高标准的建筑物做大面积台阶
宜 • 配筋混凝土代替素混凝土台阶
• 钢筋混凝土架空台阶
课程思考
你能举出身边还有哪些无障碍设施 的例子呢？
台阶与坡道
台阶与坡道
课程小结 无障碍设计
台阶与坡道
课程小结
无障碍设施是方便残疾人、老年人 等行动不便或有视力障碍者使用的 安全设施。
台阶与坡道
课程小结
国家为建设城市的无障碍环境，有利于 提高人民的社会生活质量。 确保有需求的人能够安全地、方便地使 用各种设施，制定了无障碍设计规范。
台阶与坡道
台阶
室内台阶
室外台阶
室内局部高差之间的交通联系部件。
建筑出入口处室内外地面高差之间 的交通联系部件。
1. 室外台阶的构造
• 位置明显
• 人流量大
• 无障碍设计
• 半露天位置
• 室内外高差较大 • 基层土质较差

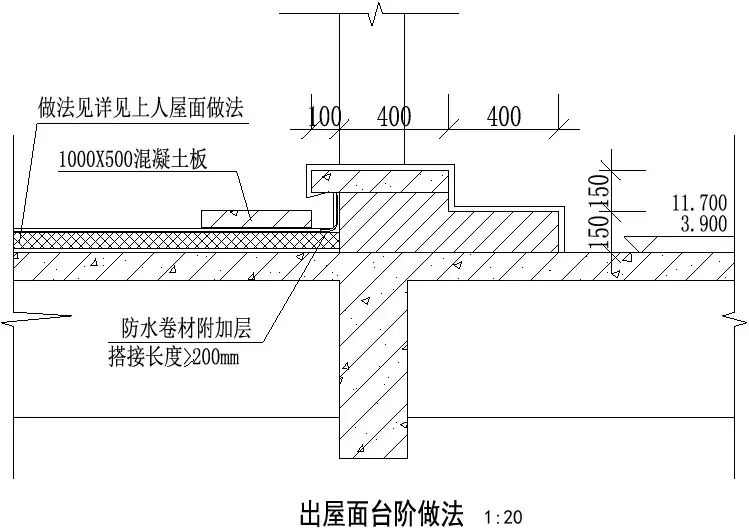

出屋面台阶做法(台阶坡道大样图)

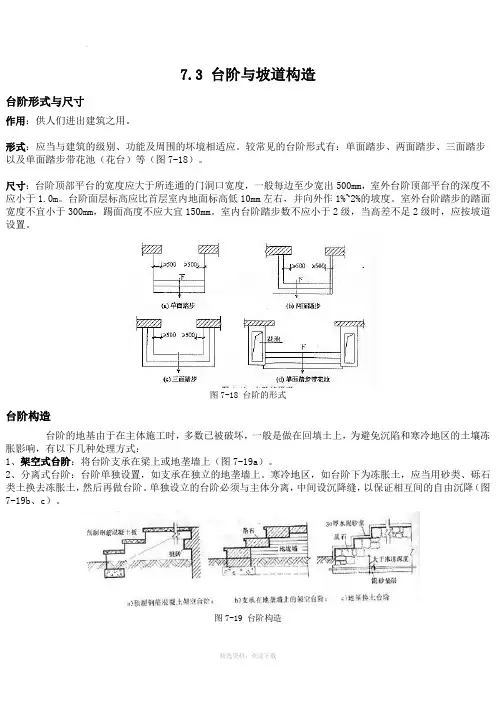

台阶与坡道一般要求
台阶形式与尺寸
作用：供人们进出建筑之用。
形式：应当与建筑的级别、功能及周围的坏境相适应。较常见的台阶形式有：单面踏步、两面踏步、三面踏步以及单面踏步带花池（花台）等（图7-18）。
尺寸：台阶顶部平台的宽度应大于所连通的门洞口宽度，一般每边至少宽出500mm，室外台阶顶部平台的深度不应小于1.0m。台阶面层标高应比首层室内地面标高低10mm左右，并向外作1%~2%的坡度。室外台阶踏步的踏面宽度不宜小于300mm，踢面高度不应大宜150mm。室内台阶踏步数不应小于2级，当高差不足2级时，应按坡道设置。
轮椅坡道：专供残疾人使用，又称为无障碍坡道。
图7-20行车坡道
坡道尺寸
宽度：普通行车坡道的宽度应大于所连通的门洞宽度，一般每边至少≥500mm；回车坡道的宽度与坡道半径及车辆规格有关，不同位置的坡道坡度和宽度应符合表7-2的规定。供残疾人使用的轮椅坡道宽度不应小于0.9m。当坡道的高度和长度超过表7-3的规定时，应在坡道中部设休息平台，其深度不小于1.2m；坡道在转弯处应设休息平台，其深度不小于1.5m。
无障碍坡道，在坡道的起点和终点，应留有深度不小于1.50m的轮椅缓冲地带。坡道两侧应设置扶手，且与休息平台的扶手保持连贯。坡道侧面凌空时，在栏杆扶手下端宜设高不小于50mm的坡道安全挡台。（图7-21）。
坡度：普通行车坡道的坡度与建筑的室内外高差和坡道的面层处理方法有关。室内坡道的坡度应不大于1:8；室外坡道的坡度应不大于1:10；供残疾人使用的轮椅坡道的坡度不宜大于1:12，；每段坡道的坡度、允许最大高度和水平长度应符合表7-3的规定；
每段坡道允许高度（m）
0.35
0.60
0.75
1.00
1.50
