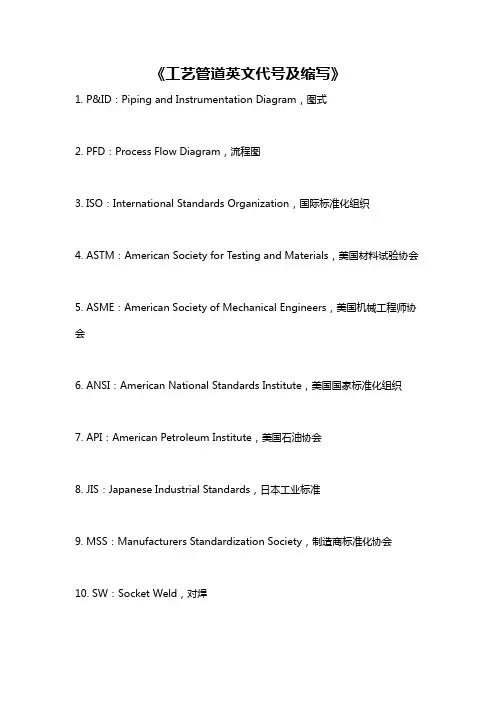

工艺标准管道英文代号及其缩写

石油天然气工艺管道安装常用英语缩写1、SWAGED NIPPLE CONC SMLS.：大小头同心无缝2、BLE/PSE：Beveled Large End/Plain Small End 大端开破口/小端平端3、PE/PE、PBE、BLE/PSE、BSE/PLE：平端/平端、两端平端、大端开破口/小端平端、小端开破口/大端平端4、ELBOW 90 DEG LR BW SMLS.：弯头 90度长半径（R=1.5DN）对焊无缝5、PIPE SMLS PE/BE：无缝管平口/坡口6、GASKET FLAT RING：垫圈平面环形7、compressed asbestos fiber jointing sheet：石棉胶板8、SPECTACLE BLIND：8字盲板9、STUDBOLT ALLOY STEEL：双头螺栓合金钢10、SR ：短半径（R=1.0DN）11、Mild Steel 软钢; 低碳钢软钢丝12、Mild Steel Arc Welding Electrode 低碳钢焊条13、Mild Steel Channel 槽钢14、Mild Steel Checkered Plate 花纹钢板15、Mild Steel Equal Angle 等边角钢16、Mild Steel Expanded Sheets 钢板网17、Mild Steel Fire Box 软钢板火箱18、Mild Steel Hexagonal Bolts 六角螺丝梗19、Mild Steel Hexagonal Bolts And Nuts 六角螺丝闩20、Mild Steel I-Beam 低碳工字钢21、Mild Steel Ingot 低碳钢锭22、Mild Steel Plate 软钢板23、Mild Steel Reinforcement (含钢量0.12--0.25%) 软钢钢筋24、Mild Steel Shank 软钢手柄25、Mild Steel Sheet 软钢皮26、TS：螺母（nut的复数）27、BOLT：螺栓28、FULL BORE：与管子等径的、直通式（Valve Ball, Full Bore全通径球阀）29、REDUCED/REGULAR BORE：缩径（Valve Ball, Reduced/Regular Bore缩径球阀）30、SW ENDS / CARBON STEEL BODY / DIMS TO BS EN：承插焊/碳钢阀体/尺寸按照英国及欧洲标准31、RF FLANGED ENDS：凸面法兰连接（表示阀门连接形式）32、TEE EQUAL：等径三通33、SOCKOLET：承插支管台34、THREBOLET：螺纹支管台35、常见阀门连接面英文表示：⑴ LUGGED ------>凸耳对夹式的,法门的一种结构形式.一般用于大直径的止回阀或蝶阀,属于对夹连接的一个变种,要配对法兰.连接螺栓要加长⑵ RING TYPE JOINT------>环连接面,这是法兰密封面的类型,一般这样写要法兰的.⑶ SOCKET WELD------>承插焊连接,不需法兰⑷ THREADED---->螺纹连接,不要法兰⑸ WAFER------>对夹式连接,类似于凸耳的,也是一种阀门的结构形式,属于FLANGELESS 阀门,阀门本体没有法兰,但是要有配对法兰连接.螺栓要加长⑹ BUTTERWELD/THREADED------>对焊/罗纹.都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况⑺ SOCKET WELD /THREADED--->承插焊/螺纹,都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况36、VALVE GATE / SOLID WEDGE：闸阀/整体楔形闸板37、MANUFACTURERS STANDARD：行业标准38、union：通常指的是活接头，也就是老师傅常说的“油印”；nipple：一般是指用于软管站连接软管的接头，连接方式为多样（焊接／丝接／法兰连接）；pipe：一般就指短管，其中的couple特指两头带法兰的短管连接，即俗称的“车轱辘管”。

39、NIPPLE：短节PBE：Plain Both End两端平口POE /TOE：plain one end/thread one end 一端平口/一端螺纹40、CAP：管帽41、VALVE CHECK PISTON：止回阀活塞式42、THREADED：螺纹43、GALVANISED：镀锌44、NITRILE RUBBER：丁腈橡胶45、HOT DIPPED GALVANISED：热浸锌46、BRONZE：铜47、EFW Pipe：电熔焊管48、ERW 即电阻焊Electric resistance welding 的第一字母的缩写ERW管与埋弧焊管的焊接方式有显著的不同，采用的是无填充金属的压力焊接方式，焊缝中没有填充其他成分，靠高频电流的集肤效应和临近效应，使板边瞬间加热到焊接温度，由挤压辊挤压形成锻造组织的焊缝。

高品质的钢管要求采用焊缝线上或离线热处理，使焊区组织细化，优质ERW焊管的焊缝可以达到与母材相同的韧性水准，这是埋弧焊接工艺无法达到的。

49、EFW 即电熔焊 Electric fusion welding 的第一字母的缩写埋弧焊（SAW）-电熔焊（EFW）的一种，就是通过一个或几个自耗电极与工件之间对金属加热使金属之间结合中的一种工艺，电弧使金属和填充材料充分融化，不需要加压，填充金属部分勤工全部来自于电极。

熔化气体保护焊（GMAW）--电熔焊（EFW）的一种，这种工艺与埋弧焊类似，但它的保护是来自于惰性气体，效果会更好。

螺旋焊---这也是埋弧焊的一种，带有一条螺旋焊缝。

50、管子：A312 Gr.TP304 A409 Gr.TP304 A312 Gr.TP304H管件：A403 Gr.WP304 A403 Gr.WP304H锻件：A182 Gr.F304 A182 Gr.F304HWP是直缝焊接钢管，TP是冷拔无缝钢管，F是锻件51、STAINLESS：不锈钢52、LINE BLIND AND SPACER：实心和空心连在一起的插板和插环（大尺寸管道用，相当于小尺寸管道用的8字盲板）53、Blind：插板 spacer：垫环54、Spiral Wound Gasket：金属缠绕垫55、NOM THK：nominal thickness 公称厚度56、VALVE GLOBE，REGULAR PATTERN：截止阀，正常模式57、WELDOLET：焊接支管台58、ESDV：Emergency Shut Down Valve 紧急关断阀59、Swing check valve：旋启式止回阀60、hex hd：六角头61、Reducer Ecc.：大小头偏心的62、板式平焊PL 带颈平焊SO 带颈对焊WN 承插焊SW 螺纹TN 整体IF 法兰盖BL螺纹支管台 thread let焊接支管台 weld let承插支管台 sock let弯头支管台 elbolet斜接支管台 latrolet镶入式支管嘴 sweepolet短管支管台 nipoletField weld 现场焊. Figure图：figure 8 blind ：8字盲板.46 1 grain 格令 =0.065 gram 克1 dram 打兰 =1.772 grams 克1 ounce 盎司 =16 drams 打兰 =28.35 grams 克1 pound 磅 =16 ounces 盎司 =7000 grains 谷 =0.4536 kilogram 千克1 stone 英石 =14 pounds 磅 =6.35 kilograms 千克1 quarter 四分之一英担 =2 stones 英石 =12.70 kilograms 千克1 hundredweight 英担 =4 quarters 四分之一英担 =50.80 kilograms 千克1 short ton 短吨 ( 美吨 )=2000 pounds 磅 =0.907 tonne 公吨1 (long) ton 长吨 ( 英吨 )=20 hundredweight 英担 =1.016 tonnes 公吨TAPER JOINT 锥形连接Coupling 直管短接fireproof 耐火的NPTF 锥管螺纹GRE：Glass-reinforced expoxy GRE管就是玻璃纤维增强环氧树脂管GRP：Glass-reinforced plastics GRP管就是玻璃纤维增强树脂塑料管FRP（Fiber Reinforced Plastics）为玻璃纤维增强复合材料的总称，即玻璃钢的总称，它包含GRE和GRP。

玻璃钢由基体材料和增强材料所组成，因基体材料的不同我们有的叫GRE,有的叫GRP，基体材料一般为树脂，增强材料为玻璃纤维，在生产过程中加入其他原材料即获得更优异的性能，如，加入石墨或者是碳纤维可获得导静电的性能，采用酚醛树脂为基体材料的话，可以获得很高的耐高温的能力，可以瞬间承受3000摄氏度的高温。

玻璃钢管道最近几年在造船行业很受欢迎和关注，特殊船舶如油船，化学品船，海洋平台等等船舶的压载系统，在国外船东的要求下都在使用玻璃钢管道及配件，它的优点除了前面说的可以导静电外，还有很多优点，如重量轻，一般的相同通径的玻璃钢管道只有碳钢管道重量的35%，在就是耐海水的腐蚀，一般的玻璃钢管道厂家可承诺：管用50年。

其缺点就是可以承受的压力底，弹性模量低。

不过在压载系统中是足够了的。

GRE管比GRP管的拉伸强度和耐压性好，因此有人把GRE管叫做高压玻璃钢管。

工艺管道图纸常用缩写A/G above ground 地上ATM atmosphere 大气B bend 弯曲BBP bottom of base plate 底板底面BE beveled end 坡口BF blind flange 盲板法兰BL battery limit 边界BOP bottom of pipe 管底BW butt weld 对焊Centerline 中心线COD continued on drawing 连接到平面图CONC concentric 同心CONN connection 连接CS carbon stell 碳钢DIA diameter 直径DIM dimension 尺寸DISCH discharge 出口DN design north 设计北DR drain 导淋DWG drawing 图ECC eccentric 偏心E east 东EL elevation 标高ELECT electrical 电FF flat face 平板面FLG flange 法兰FOB flaton bottom 底平FOT flaton top 顶平GALV galvanized 镀锌GAS gasket 垫片HOR horizontal 水平偏HS hose station 软管站INST instrument 仪表LJ lap joint 活套连接M meters 米MM millimeters 毫米MH manholes 人孔MIN minimum 最小ML match line 接图线N north 北OD outside diameter 外径OPER operating/operator 操作PE plain end 平端PLATF platform 平台POS point of support 支撑点RF raised face 突面RO restriction orifice 限流孔板S south 南SCH schedule 管表号SPEC specification 规定SW socket weld 承插焊STD standard 标准SUCT suction 进口THD threaded 螺纹TL tangentline 切线TN true north 真实北TOC top of concrete 混凝土结构顶面TOS top of steel 钢结构顶面TYP typical 典型的U/G underground 地下VT vent 放空VERT vertical 垂直的W west 西W/ with 有WP working point 工工艺流程图process flow diagram (PFD)管道仪表流程图process piping & instrument公用流程图utility flow diagram框图block flow diagram公用工程介质平衡图utility balance diagram (UBD) 平面布置图plot plan立面布置图general arrangement总图general plot plan规划图planning drawing管道研究图piping study drawing管道布置图（配管图）piping arrangement drawing分区图key plan管道走向研究图piping routing study drawing''地下管道图underground piping drawing 管道特殊管件图piping special parts drawing 管架详图piping hanging drawing预制图prefabrication drawing参考图reference drawing通用图typical drawing制造厂图vendor’s drawing管道轴测图isometric piping drawing竣工图as-built drawing模型model管线表line schedule计算书calculation sheet图纸目录drawing schedule发图阶段issue stage版次revision number编号体系numbering system比例scale工厂北向plant north海平面标高over-sea mean level [OSL]标高elevation [EL]已有结构existing structure装货区loading area公用工程站utility station柱号column number净空headroom通道access way小通道cat way钢结构顶部标高top of structure elevation 管底标高bottom of piping elevation 主管口径run size顶平偏心异径管eccentric reducer elevation 中心到面的距离center to face工作点标高working point elevation管架标注hanging marking冷拉cold spring管线记号line symbol管线接口line connection物流号stream NO.管线等级号(1) class designation(2) spec designation阀门号valve No.等级分界specification break重要管道critical piping总管header pipe''仪表管道instrument piping排放管道blowdown piping火炬气管道flare piping输送管线transfer line入口管线suction line排水管effluent line旁通管bypass line吹扫系统purge system放空接口vent connection软管接口hose connection双切断阀及排放阀double and bleeder 污水沟sewer ditch冷凝液池condensate pit积水坑sump box漏斗drip funnel管段spool piece垫环spacer ring限流孔板restriction orifice 流量喷咀flow nozzle液体混合用三通mixing tee喷头spray nozzle粗滤器strainer临时粗滤器temporary strainer 疏水阀steam trap爆破膜rupture disk蒸汽伴热管道steam-traced piping 夹套管道jacketed piping地下管道underground piping 钢管steel pipe螺纹端管threaded pipe法兰端管flanged pipe锻制swage光滑弯管smooth bendU型弯管U-bend弯管bending pipe波纹管膨胀节expansinon bellows 柔性管flexible pipe管件接头pipe fitting joint 机械连接mechanical joint活套连接lapped joint环形垫连接ring type joint扩口接头flare type joint非扩口连接flareless type joint 承插连接bell and spigot''victaulic接头victaulic joint弯头elbow异径管reducer管接头coupling活接头union短管nipple法兰flange配对法兰companion flange法兰盖blind flange异径法兰reducing flange8字盲板(1) spectactle blind(2) reversible blind平板式法兰plate flange带颈法兰hubbed flange对焊法兰welding neck flange松套法兰loose flange管端突缘stub end法兰面flange face垫片沟槽gasket groove满平面full face突面raised face大准槽面large tongue and groove face 双凹凸面double male & female face 大凹凸面large male &female face金属垫片metallic gasket非金属垫片non-metallic gasket半金属垫片semi-metallie gasketＯ型环Ｏ-ring透镜垫lens ring对焊butt weld承插焊接socket weld滑套焊接slip-on weld焊接支管台weldolet插入环insert ring管帽cap材料表bill of material材料统计take-off管段表line bill of material估算汇总表estimation summary sheet备品备件表spare parts list报价单quotation sheet订货表purchase order schedule材料汇总表bill of material summary状态报告status report''分布报告distribution report价格、重量一览表cost & weight summary价格、重量汇总表cost & weight total定货管理表order control管道材料管理表piping material control sheet 元件代码item code标记号tag number标准形态standard shape轴测图isometric drawing管线号line reference批号batch reference管子下料表piping cutting list制做件表fabrication parts list组装件表erection part list固定架anchor滑动架resting support导向架guide限位架direction stop减振架dampener支架support管托shoe保冷管托cradle鞍座saddle耳轴turnnion吊架hanger刚性吊架rigid hanger弹簧吊架spring hanger恒力吊架constant hanger阀门valve截止阀globe valve闸阀gate valve针形阀needle valve球阀ball valve止回阀check valve隔膜阀diaphragm valve三通阀three-way valve角阀angle valve碟阀butterfly valve旋塞阀cock伸长杆操作extension stem-operation链操作chain-operated齿轮操作gear-operated扳手操作wrench-operated电动操作motor-operated''阀芯trim阀盖bonnet焊接支管weld branch偏置offset焊缝根部间隙weld root gap现场调整后再下料和焊接cut and weld after adjusting坡度slope工作点working point管架说明notes for piping hanging部门间校核版interdepartmental check print平端plain end坡口端beveled end管道联接图piping hook-up drawing管道图说明notes for piping drawing标题栏title block询价单piping requisition sheet压力试验pressure test水压试验hydrostatic test气压试验pneumatic test气密试验air tightness test泄漏试验leak test卤气泄露试验halogen gas leak test氦泄漏试验helium leakage test阀门打压试验seat leakage test蒸汽试验steam test盛水试验full water test真空试验vacuum test无损检验non-destructive examination (NDT)液体渗透检验liquid penetrant examination(PT)磁粉探伤检验magnetic particle examination (MT)超声波探伤检验ultrasonic examination (UT)涡流探伤eddy current examination (ET)射线探伤检验radiographic examination (RT)透度计penetrameter对比计contrast meter针孔检验pinhole meter声波发射acoustic emission(AE)焊接工艺评定试验welding process qualification test焊接性能评定试验welding performance qualification test 可焊性试验weldability test裂纹试验cracking test焊缝机械性能试验production weld test试样test specimen堆焊金属试样face bend specimen表面弯曲试样face bend specimen根部弯曲试样root bend specimen侧面弯曲试样side bend specimen拉伸试验tension test弹性极限elastic test屈服点yield point抗拉强度tensile strength屈服强度yield strength伸长率elongation断面收缩率reduction of area弯曲试验bend test成形弯曲试验guide bend test自由弯曲试验free bend test挠曲试验flexure test冲击试验impact test硬度试验hardness test蠕变试验creep test儒变强度creep strength蠕变极限creep limit蠕变断裂强度creep rupture strength疲劳试验fatigue test压扁试验flattening test压碎试验crushing test倒换检验reverse test扩口试验flaring test腐蚀试验corrosion test钼检测molybdenum detecting宏观组织检测 macrostructure detecting test金相试验、微观检验microscopic test硫磺检验sulphur print断口组织试验fractography焊接welding熔融焊fusion welding压力焊pressure welding锻接焊forge welding电阻焊electric resistance welding(ERW)高频诱导焊接high frequency induction welding热剂焊thermit welding气焊gas welding电焊arc welding惰性气体保护焊inert gas shielded arc welding氩弧焊（钨极惰性气体保护焊、TIG）(1) TIG welding(2)inert gas shielded tungsten arcwelding金属焊条惰性气体保护焊（MIG）(1) MIG welding(2) inert gas shielded metal arcweldingCO2气体保护焊CO2 gas shielded arc welding埋弧焊submerged arc welding电渣焊electroslag welding氢原子焊atomic hydrogen welding电子束焊electron beem welding爆炸焊explosive welding钎接焊brazing锡焊soldering气割gas cutting电弧切割arc cutting氧气电弧切割oxygen-arc cutting刨削gouging等离子流法plasma jet process焊条welding rod填充金属filler metal包剂焊条(1) coated electrode(2) covered electrod焊丝 wire for welding焊条钳（焊把）electrod holder焊枪torch焊机welding machine焊剂flux保护气体shield gas铝热剂thermit mixture对接接头butt joint坡口焊groove weld单面坡口single groove双面坡口double groove坡口角度groove angle半坡角度bevel angle坡口深度groove depth根部(1) root face(2) land根部间隙(1) root opening(2) root gap根圆半径root radius搭接接头lap joint盖板接头strapped lap joint啮合接头joggled lap joint端接接头edge joint角接接头corner joint''T形接头tee joint十字形接头cruciform joint填角焊、贴角焊fillet weld角焊缝尺寸size of fillet weld腰高throat脚高leg length扇形切口scallop塞焊plug welding承插焊socket welding焊缝weld line焊缝轴线axis of weld焊接长度welding length焊缝有效长度effective length of weld 焊缝根部root of weld坡口根部root of joint焊边toe of weld焊透深度penetration融合深度depth of fusion加强高reinforcement现场焊field weld密封焊、封闭焊seal welding堆焊build up welding焊接符号symbol of weld垫板backing垫板焊backing weld垫底underlaying预堆边焊buttering定位焊tack welding焊珠bead焊道(1) pass(2) run焊层layer多层焊multi-layer welding背面焊缝、底焊back run引弧板end tab运条weaving前进焊forehand welding反向焊backstep welding分段多层焊block welding环焊boxing跳焊skip welding电弧电压arc voltage焊接电流welding current焊接速度welding speed''焊接姿势welding position平焊flat position横焊horizontal position立焊vertical position仰焊overhead position磁性熄弧magnetic blow飞溅spatter弧坑crater烧穿burn-through可焊性weldability边缘加工edge preparation挑焊根chipping消除应力stress relieving预热preheating后热postheating焊后热处理postweld heat treatment 喷丸硬化peening焊接转动换位器pisitioner焊接区weld zone母材(1) base material(2) parent material焊接金属weld metal堆焊金属deposited metal热影响区heat affected zone(HAZ) 接合区bond zone烧化flash熔核、点核nugget焊接缺陷(1) weld defects(2) weld imperfection未焊透incomplete penetration 未融合lack of fusion咬边undercut焊瘤overlap弧坑pit气泡blowhole夹渣slag inclusion鱼眼、白点fish eye弧坑crater钢steel特殊钢special steel合金钢alloy steel低合金钢low alloy steel高合金钢high alloy steel不锈钢stainless steel''马氏体钢martensitic steel奥氏体钢austenitic steel耐热钢heat-resisting steel高强度钢high tensile steel高韧性钢tough and hard steel表面渗碳钢case hardening steel铸钢cast iron特殊铸钢special cast steel铁iron铸铁cast iron特殊铸铁special cast steel合金铸铁alloy cast iron高级铸铁high grade cast iron球墨铸铁spherodial graphite iron可锻铸铁malleable cast iron铜copper青铜bronze特殊青铜special bronze铝青铜aluminum bronze硅青铜silicon bronze磷青铜phosphor bronze黄铜brass铝黄铜aluminum bronze镀锡黄铜tinned brass白铜copper nickle镍铜合金nickle copper alloy蒙乃尔合金Monel metal铬镍铁合金Inconel耐热铬镍铁合金Incoloy20合金20 alloy钨铬钻合金stellite铬化硼系化合物colmonoy耐磨金属anti-friction metal轴承合金bearing metal巴氏合金babbit metal白色金属white metal油膜轴承合金Kelmet钎料solder银钎料silver solder1.1热处理正火normalizing退火annealing扩散加热homogenizing''完全退火full anneling消除应力热处理stress relief anneling低温退火low temperature anneling 球化处理spherodizing中间退火、低温退火process annealing淬火quenching部分淬火differential quenching回火tempering调质refining恒温热处理isothermal heat treatment 低温处理sub-zero treatment时效处理again人工硬化warm hardening固熔化处理solution anneling冰水回水端 CHR Chiller Return冰水送水端 CHS Chiller Supply冷却水 COOLING WATER压缩机 COMPRESSOR冷凝器 CONDENSER (COND)冷却水泵 CWP Condenser Water Pump 冷却水送水端 CWS冷却水回水端 CWR露点温度 DEW POINT (DP)分流阀 DIVERTING VALVE流量计 FLOW METER (FM)流量开关 FLOW SWITCH (FS)湿度 HUIMIDITY热水回水端 HWR Hot Water Refurn热水送水端 HWS Hot Water Supply手动 MANUAL压力 PRESSURE电磁阀 SOLENOLD VALVE温度 TEMPERATURE三通 THREE WAY二通 TWO WAY阀 VALVE区域泵(二次泵) ZP ZONE PUMP差压(压力表) P/DP温度差 T自动 AUTO热量计(英热单位) BTU METER蝶阀 BV Butterfly Valve空气流量(每分钟立方英呎) CFM Cubic Flow Minute冰水泵 CHP Chiller Pump''冰水回水端 CHR Chiller Return 冰水送水端 CHS Chiller Supply 冷却水送水端 CWS冷却水回水端 CWR螺栓冷紧 bolt cold tightening升降式止回阀 lift check valve衬里止回阀 Lining Check Valves。
