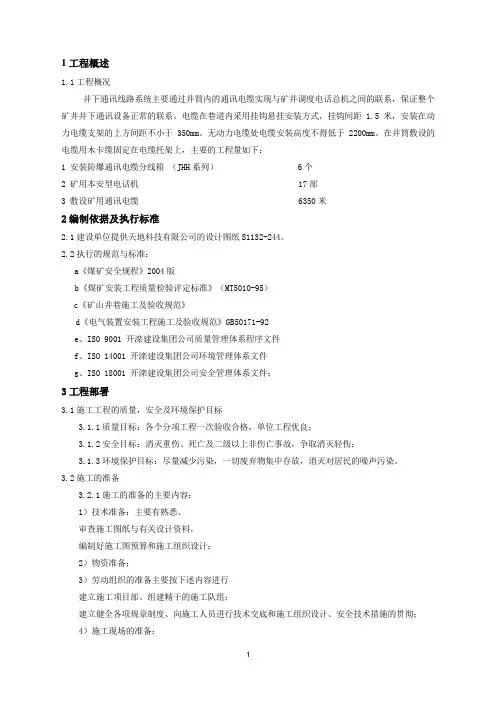

井下通信线路安装工程施工方案

1工程概述
1.1工程概况
井下通讯线路系统主要通过井筒内的通讯电缆实现与矿井调度电话总机之间的联系，保证整个矿井井下通讯设备正常的联系。

电缆在巷道内采用挂钩悬挂安装方式，挂钩间距1.5米，安装在动力电缆支架的上方间距不小于350mm。

无动力电缆处电缆安装高度不得低于2200mm。

在井筒敷设的电缆用木卡缆固定在电缆托架上，主要的工程量如下：
1 安装防爆通讯电缆分线箱（JHH系列） 6个
2 矿用本安型电话机 17部
3 敷设矿用通讯电缆 6350米
2编制依据及执行标准
2.1建设单位提供天地科技有限公司的设计图纸S1132-244。

2.2执行的规范与标准：
a《煤矿安全规程》2004版
b《煤矿安装工程质量检验评定标准》（MT5010-95）
c《矿山井巷施工及验收规范》
d《电气装置安装工程施工及验收规范》GB50171-92
e、ISO 9001 开滦建设集团公司质量管理体系程序文件
f、ISO 14001 开滦建设集团公司环境管理体系文件
g、ISO 18001 开滦建设集团公司安全管理体系文件；
3工程部署
3.1施工工程的质量，安全及环境保护目标
3.1.1质量目标：各个分项工程一次验收合格，单位工程优良；
3.1.2安全目标：消灭重伤、死亡及二级以上非伤亡事故，争取消灭轻伤；
3.1.3环境保护目标：尽量减少污染，一切废弃物集中存放，消灭对居民的噪声污染。

3.2施工的准备
3.2.1施工的准备的主要内容：
1）技术准备：主要有熟悉、
审查施工图纸与有关设计资料，
编制好施工图预算和施工组织设计；
2）物资准备；
3）劳动组织的准备主要按下述内容进行
建立施工项目部、组建精干的施工队组；
建立健全各项规章制度、向施工人员进行技术交底和施工组织设计、安全技术措施的贯彻；
4）施工现场的准备：
施工现场的准备要在建设单位的统一协调下进行，主要有临时设备的安装、运输道路的确定，施工工、机具的准备，材料，半成品的存放，消防、保安及安全设施等，施工的进度计划。

5）设备工具计划
施工项目控制的主要因素有人、材料、机械、方法与环境五个因素，如下图所示。

施工质量的控制程序如下图所示
附图 施工质量的控制程序图
施工项目质量控制因素
对所用施工机械设备的质量控制
对参与施工人员的质量控制
对原材料配构件的质量控制
对生产环境劳动环境、管理环境的质量控制
对施工方法检验方法的质量控制
3.2.3安全的控制
事故的发生是由于人的不安全行为运动轨迹与物的不安全状态运动轨迹的交叉，因此在生产过程中，对生产中人的不安全行为和物的不安全状态的控制，是安全管理控制的重点。

4施工方法
施工流程：
1施工准备
（1）根据施工需要配备相应的施工人员，对规范进行学习，做到人人心中有数。

（2）材料设备准备
按照材料设备计划进行施工材料设备的准备，并对其进行检修和检验。

2施工方法及技术要求
一通讯电缆敷设及接线
（1）电缆敷设：电缆敷设前应准备好敷设电缆的工具，如电缆架、滚筒，根据电缆的大小选择钢管或元钢、垫木等。

放电缆时把钢管或元钢穿入电缆盘的两个孔内，一端用人或倒链抬起，把电缆放入电缆架上，用同样办法把另一端也放入电缆架内即可。

注意：电缆盘应顺时针转动，即电缆始端应在电缆盘上端。

电缆敷设前，应对电缆规格、型号等进行逐一核对，检查是否与图纸相符，并具有生产厂家及产品合格证书。

电缆敷设中，电缆盘两侧应有协助推盘及负责刹盘滚动人员，为避免电缆受拖拉而损伤，可把电缆放在滚筒上，电缆在敷设中不得有扭绞、损伤等现象。

电缆敷设前应由指挥者做好施工交底工作，使放电缆人员都能了解电缆敷设的途径，始端及终端。

施工人员布局要合理，并统一指挥，电缆敷设行进的领头人必须对施工现场（电缆走向、顺序、排列、规格、型号、编号等）十分清楚以防返工，在巷道必须有专人负责看管，以免被人及矿车损伤正在敷设中的电缆。

电缆穿管前要清除管内杂物，电缆穿管时应在电缆端头套一个用铁丝纺织的网套，用钢丝拉动网套，防止电缆拉脱或受损伤
(2).根据图纸要求，首先应对到货电缆的规格、型号、数量进行校对，是否符合设计和实际要求。

根据施工图列出详细的电缆设施排列表，按表进行敷设，以免发生遗漏或重复敷设。

电缆在敷设前仍应进行仔细检查，严禁使用绝缘破损、芯线锈蚀，有压痕、受潮的电缆。

(3).电缆敷设方式：
1穿墙管（瓦斯管）敷设：
一般每根保护钢管只穿一根电缆。

保护管内径不小于电缆外径的1.5倍，如管子中间有接头时应放大到2倍。

电缆保护管的弯曲半径一般取管径的10倍，保护的直角弯不应多于2个,管的弯曲部分不应有裂缝或显著凹瘪现象，不圆度不应大于管子外径的10%，管口应作成喇叭口状打光。

电缆保护管用φ10圆钢或镀锌扁钢与接地网相连。

电缆保护管焊接完成后，按要求刷防锈漆两遍。

电缆所留余量力求适中，不要留得过短或过长。

每敷设完一条电缆要立即电缆标志牌，并注明电缆起止点、长度、电缆规格和型号。

敷设电缆时应注意安全，有专人指挥。

2电缆沟内敷设：
电缆在电缆沟内敷设时，沟的尺寸应根据电缆多少而定（一般不宜超过12根），沟壁应
用水泥沙浆抹面，电缆敷设于沟壁的角钢支架上，并加以固定，电缆间平行距离不小于100mm，垂直距离不小于150mm，敷设在支架上的电缆按电压等级排列，高压在上面，低压在下面，如电缆沟两侧都装有电缆支架，则电力电缆与通讯电缆分别安装在沟的两边。

(3).电缆敷设时，要注意其弯曲半径应符合规程要求见下表：
电缆允许弯曲半径
①非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的8倍.
②屏蔽对绞电缆的弯曲半径应至少为电缆外径的6—10倍。

③主干对绞电缆的弯曲半径应至少为电缆外径的10倍。

④光缆的弯曲半径应至少为光缆外径的1.5倍，在施工过程中应至少为20倍。

(4).电缆在敷设时应排列整齐，不交叉，电缆固定栓绑牢靠，电缆进入设备处两侧必须系上
标有电缆代号的正规标牌，标牌字样必须工整清楚、不退色。

(5).电缆沟内所有托架必须连成完好的电气通路，并与接地主干线相连。

(6）井筒电缆的敷设沿控制电缆托架固定，固定的卡具使用松木或硬杂木材质的卡兰，电缆固定应牢固可靠，且不得损伤电缆的外皮，卡兰间距为6米。

井筒中不得接设中间盒，沿井壁向平巷拐弯部分电缆应设置防砸设施。

(7).电缆接线：
1）缆线在做终端前，必须检查标签颜色和数字含义并按线芯顺序连接终端接口。

2）缆线中间不应有接头，终端处必须卡接牢固，接触良好，终端应符合设计和厂家安装手册要求。

3）对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。

对绞电缆芯线终端应符合下列要求：
1）终端接线时，每对对绞线应尽量保持扭绞状态，非扭绞长度对于5类线不应大于13mm，
4类线不大于25mm。

2）剥除护套均不得刮伤绝缘层，应使用专用工具剥除。

3）对绞线与信息插座相连时必须按色标和线对顺序进行卡接。

4）屏蔽对绞电缆的屏蔽层与接插件终端处屏蔽罩可靠接触，接触长度不宜小于100mm。

5）综合布线防雷接地电阻值应小于1Ω，设备金属外壳及器件，缆线屏蔽接地线截面积、
色标等都应符合规范要求，接地端连接导体应牢固可靠。

二防爆分线盒安装
防爆接线盒主要用于线缆的分解线用，安装时应根据实际情况决定使用接线盒的规格型号。

接线盒采用吊挂的形式安装，安装高度根据现场实际情况确定，但最低高度不得低于1.4米，固定接线盒加工的支托架防腐良好固定牢固可靠。

接线盒的每个喇叭嘴只能穿入1根电缆，进线口胶圈与电缆配合应符合井下防爆标准的要求，即接线时密封圈与电缆的外径应配合良好，公差±1mm。
