VIST120快速编程操作手册
Vista120快速使用手册
报警主机的布撤防/旁路操作
• • • • • • • 所有设置完成后： 按*41404布防 按*41401撤防 布撤防是对一个子系统的所有防区。 按*4140+6+防区号旁路防区： 按*41406001旁路子系统的第一个防区。 按*41406002旁路子系统的第二个防区。
• • • • • • • • • • • • • • • • • • • • • • • • • • • •
*05 忽略电池电压低的状态布防 1= 可以，允许在电池电压低的情况下布防 0= 不行，, 电池电压低状态下禁止布防 (ANPI 要求) 这里选择1; *09 进入延时 进入延时#1 (分子系统设定 分子系统设定) 分子系统设定 01-15 对应于出入防区1型的进入延时：延时时间=输入值X15秒 00 = 无延时 这里选择00; *10外出延时 #1 (分子系统设定 外出延时 分子系统设定) 分子系统设定 01-15延时时间=输入值X15秒 00 = 无延时 这里选择00; *11进入延时 #2 (分子系统设定 进入延时 分子系统设定) 分子系统设定 要比进入延时 #1时间长。 这里选择00; *12 EXIT DELAY #2 (分子系统设定 分子系统设定) 分子系统设定 要比外出延时 #1时间长。 这里选择00; 1*72事件打印机联机 事件打印机联机 1 = 当事件发生时即时打印 0 = 需要打印时才打印 这里选择1;具体进入到172的过程要翻一页. (#94) 1*73打印波特率 打印波特率 1 = 300 baud. 0 = 1200 baud 这里选择0;具体进入到173的过程要翻一页. (#94)
菜单编程
•• • • • • Nhomakorabea*41408000进入编程设置,按#93编程; 在DEVICE编程选择1; 在DEVICE ADDRESS 01-30, 00=QUIT, 依次编程16-23号设备; 在DEVICE TYPE 选01 = 键盘 (6139); 在 KEYPAD GBL 选择1=YES; 其它的设置不变;
VISTA-120中文说明书

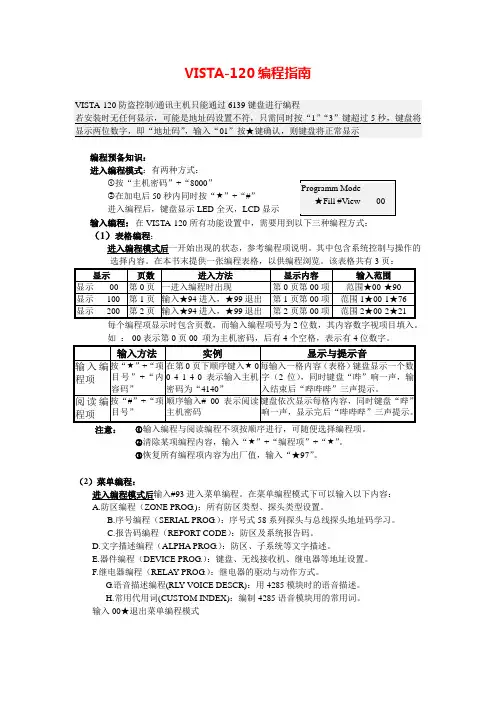

VISTA-120编程指南编程预备知识：进入编程模式：有两种方式：①按“主机密码”+“8000”②在加电后50秒内同时按“★”+“#”进入编程后，键盘显示LED 全灭，LCD 显示输入编程：在VISTA-120所有功能设置中，需要用到以下三种编程方式： （1）表格编程：进入编程模式后一开始出现的状态，参考编程项说明。
其中包含系统控制与操作的选择内容。
在本书末提供一张编程表格，以供编程浏览。
该表格共有3页：每个编程项显示时包含页数，而输入编程项号为2位数，其内容数字视项目填入。
如 ：-00表示第0页00 项为主机密码，后有4个空格，表示有4位数字。
注意：①输入编程与阅读编程不须按顺序进行，可随便选择编程项。
②清除某项编程内容，输入“★”+“编程项”+“★”。
③恢复所有编程项内容为出厂值，输入“★97”。
（2）菜单编程：进入编程模式后输入#93进入菜单编程。
在菜单编程模式下可以输入以下内容： A.防区编程（ZONE PROG .)：所有防区类型、探头类型设置。
B.序号编程（SERIAL PROG .）：序号式58系列探头与总线探头地址码学习。
C.报告码编程（REPORT CODE ）：防区及系统报告码。
D.文字描述编程（ALPHA PROG .）：防区、子系统等文字描述。
E.器件编程（DEVICE PROG .）：键盘、无线接收机、继电器等地址设置。
F.继电器编程（RELAY PROG.）：继电器的驱动与动作方式。
G.语音描述编程(RL Y VOICE DESCR)：用4285模块时的语音描述。
H.常用代用词(CUSTOM INDEX)：编制4285语音模块用的常用词。
输入00★退出菜单编程模式（3）操作编程：退出编程模式下，可以做以下操作编程： A.密码设置：增加修改操作者密码。
B.时间表设置：设置定时布撤防、定时驱动等方式。
3.退出编程模式：有两种方式：①按“★99”退出，此方式可用进入编程方式①与②再次进入编程。
霍尼韦尔VISTA-120报警主机快速编程指南
版权所有©霍尼韦尔国际公司
5
霍尼韦尔安防
继续按 ※，010 防区设置完成， 以后通过上面编号的地址码联接的探测器既定义为 010 防区，
010 ZT P RC IN ：L 按 ※ 键盘显示： 目前显示的是 010 防区的概要信息， 03 1 20 SL 1S
010 ZT P RC IN ：L
00 1 -- 010 ZONE RESPONSE NO RESPONSE 00
根据用户需要输入防区类型，现以周边防区（03）为例
版权所有©霍尼韦尔国际公司
4
霍尼韦尔安防
输入 03 ※ 键盘显示：
010 ZONE RESPONSE PERIMETER 03
按 ※ 键盘显示： 010 PARTITION 1 010 防区所属第 1 子系统（划分多个子系统时，输入该防区的子系统号） 按 ※ 键盘显示：
根据用户需要输入防区类型，现以周边防区（03）为例 输入 03 ※， 键盘显示： 011 ZONE RESPONSE
PERIMETER 03
按 ※ 键盘显示： 011 PARTITION 1 011 防区所属第 1 子系统（划分多个子系统时，输入该防区的子系统号） 按 ※ 键盘显示： 011 REPORT CODE 1st 00 2 nd 00 00 此项设定 011 防区通讯码， 1 st11 向第一报警中心发送报警信息，2 nd11 向第二报警中心发送报警信息 连续按 ※ ※ ※ 键盘显示： 011 INPUT TYPE
001 PARTITION 1
001 REPORT CODE
1st 00 2 nd 00 00
按 ※ 键盘显示： 001INPUT TYPE Hardwire 01 此项设定 001 防区的输入类型， 请输入防区输入类型的编号：（见表二） 表二： 输入类型 01 电路板上常规接线（Hardwire）001—009 防区可以使用 输入类型 06 序号式总线（Serial Poll）使用 4208SN、4193SN 和 4293SN 输入类型 07 双向开关式总线（Dip SW Poll）使用 4208U 输入类型 03 受监控无线（RF Xmitter） 输入类型 04 不受监控无线（Unsupevsd） 输入类型 05 无线按钮类型（Button RF） 按 ※ 键盘显示： 目前显示的是 001 防区的信息， 按 ※ 键盘显示： .
Vista120报警主机操作说明
—
目前显示的是 011 防区的信息
按*
键盘显示 011zone response
no response
根据用户需要输入防区类型，现以周边防区（03）为例
输入 03
*
键盘显示 011 zone
response
perimeter 03
按*
键盘显示：011 partition
1
011 防区所属第一子系统（划分多个子系统时，输入该防区的子系统号）
按*
键盘显示：001 report code
1st00 2 nd 00 00
此项设定 001 防区通讯码，1 st 输入 11 向第一报警中心发送报警信息
2 nd 输入 11 向第二报警中心发送报警信息
按*
键盘显示：001input type
hardwire
01
此项设定 001 防区的接入类型，请输入防区接入类型的编号：
0ut
s/n
a xxx-xxxx
从 4193sn 线接在一起的三根线中抽出黄线，vista 120 会自动读出这个 4193sn 的地址码并显
示在键盘上，这个地址码与 4193sn 上粘贴的数码一致。
按*
键盘显示：010 zt p rc in ：l
s 03 1 —— sl 1
1、 安装接线
vista—120 接线端子 6（+12v）`````````4100sm 接线端子 8
vista—120 接线端子 7``````````````````````4100sm 接线端子 7
vista—120 的 j8 口 7（棕色线）`````````4100sm 接线端子 6
vista—120 的 j8 口 1（紫色线）`````````4100sm 接线端子 1
VISTA 120编程
4193SN或4293SN编程
输入06 按*键，显示： 010 SMART CONTACT
1 YES
0 NO
输入 1 监视维护信号（如5192SD ，5192SDT 5808），否则输入 0
输入设备类型6将出现此提示
010 V-PLEX RELAY ？
1 YES 0 NO
输入 1 使用4208-4或4101SN等继电器模块， 否则输入 0
不能删除高级或平级的其他密码 输入*或#，或10秒内不按任何键就会退出 密码编程
谢谢各位对VISTA 120的使用 和关注
用户权限
• 第6级：挟持密码 正常布撤防情况下，向中心发送无声紧急 报警 分子系统设定
密码级别与改变的一般规律
• 操作员C以上的机主或其他级别的密码可以在 同一子系统中交替实施操作 • 用户不能删除或修改一个同级别或比它高级别 的用户密码 • 用户（只有级别0、1和2）只能增加低级别用户 • 只能给予另一个用户操作自己能操作的子系统 的权利 • 只能在指定用户的子系统里删除或改变该用户 密码 • 用户号码必须为3位，临时密码输入4位
设备序列号学习
按*键，键盘显示：
010 LEARN S/N ？
1=YES 0=NO 1
若设备序列号没有学习，可以按“1”（YES） 或编程工具的左上角按键现在学习，系统将等 待学习序列号码；输入“0”（NO）以后再学习。 若用输入“0”，自动跳到概要显示。
输入序列号
010 INPUT S/N Axxx-xxxx 输入“1”（ YES ）后出现此提示，
按*键，键盘显示： 010 Input Type RF Trans. 00
选择输入设备类型
输入设备类型
0 不使用（Device not use）
VISTA-120银安编制
VISTA-120分子系统报警控制通信主机具有时间表自动控制功能常用编程手册N5944-8V1 Rev. B 3/2008VISTA-120常用编程手册一：设置6160编程键盘地址（00/01）主机上电后，同时按住1键和3键，5-50秒之间，键盘显示CON ADDR=31此时可以更改键盘地址，按00再按*过5秒以后，键盘绿灯亮起，显示***DISARMED***READY TO ARM如果6160键盘地址不为00时，不能编程，6148键盘不能编程恢复出厂值：4140 8000 或（* #同时按住），进入编程＃9 ７按1＝YES显示DF等准备灯（绿灯）亮起，即恢复出厂值成功二：防区编程和总线模块(4193SN、4293SN、4208SN)1：4193SN和4293SN的设置使用：COS010T 011防区为例将4193SN的红线接入120主机接线柱的24黑线接入120主机接线柱的25另外三根线（黑，黄，绿）接在一起，白线不用4293将（黑，黄）接在一起输入4140（密码）8000 进入编程模式，键盘显示PROGRAM MODE* Fill # View-00按#93 键盘显示ZONE PROG。
？1=YES 0=NO O按1进入防区编程，键盘显示SET TO CONTIRM？1=YES 0=NO 0按1 进入键盘显示Enter Zone No。
000=QUIT 001此时光标在001上闪，如果想进入某个防区可以直接输入（例如，010）按*键盘显示010 ZT P RC INL0 0 1 20 001按*键盘显示010 Zone TypeNO RESPONSE 00此项为选择防区类型{01——出入口防区，1型布防时有延时，进入时有延时，延时间由*09和*10设定02——出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和12设定03——PERIMETER 周边防区，布防时有效，撤防时无效04——内部防区，留守布防时无效，外出布防时有效，撤防时无效05——日夜防区窃警06——24小时无声防区07——24小时有声防区09——火警防区00——无用防区}输入03 键盘显示010ZONE TYPEPERIMETER 03010防区被设定为周边防区按*010Paftition1 (选择子系统)010防区所属第一个子系统（120主机为8个子系统）如果想分子系统，可在此项操作按*键盘显示010 Report Code1st 00 2nd 00 10此项设定010防区通讯码1st 向第一报警中心发送报警信息2nd 11向第二报警中心发送报警信息，（如果不和报警中心联网可不编此项）按*三次，键盘显示010 Input TypeNONE 00此项选择防区的接入类型，共有7种(常用01和06种){01——电路板上接线员（001——009）防区可以使用]03——受监控无线04——不受监控无线05——无线按钮类型06——序号式总路线使用（4193SN和4293SN 4208SN）07——双开关式总路线使用权4208U （现已停用）}按06 键盘显示010Input TypeSerial Poll 06按*键盘显示010Smart Contact （是否关掉防区）1=YES 0=NO 0按*键盘显示010V——PLEX RELAY？(是否取消序列号？)1=YES 0=NO 0按*键盘显示010Door #（01——15）00按*键盘显示010 Input S/N：LAXXX——XXXX：1输入010防区占用此4193SN的回路序号4193SN有两个回路，黄，黑为第一回路，绿黑为第二回路。
VISTA120简易操作手册
安防报警系统（VISTA-120总线报警主机）简易编程说明书目录第一章系统编程 (3)第一节报警主机编程机理 (3)第二节防区索引及种类定义 (6)2．1 防区索引 (6)2．2 防区类型定义 (7)2．3 默认防区类型 (8)第三节数据项描述编程 (9)第四节菜单编程 (23)4．1 6160键盘地址编程 (23)4．2 进入/退出编程模式 (23)4．3 防区编程 (23)4．3．1“＊93”防区编程 (24)4．3．2 退出防区编程模式 (27)4．3．3“＊93”命令相关编程内容说明 (28)4．3．4 停用防区或删除防区 (29)4．4 设备编程（键盘、继电器模块） (29)4。
4。
1设备键盘权限编程 (30)4．4．2 4204继电器模块编程 (31)第五节划分子系统 (35)5．1 子系统划分编程项目 (35)5．1．1所需子系统划分数量编程 (35)5．1．2子系统跳转设置编程 (36)5．1．3 设备编程（键盘归属子系统编程） (37)5．1．4 总控键盘密码设置 (37)5．1．5 主控键盘设置和操作 (39)第六节主机复位（恢复到出厂默认值） (40)第二章键盘功能说明 (41)第三章系统测试 (45)第四章附录（排错指南） (47)第一章系统编程第一节报警主机编程机理本章包含如下信息：•数据项编程模式•系统和通信默认值•进入数据项编程•编程项翻页•输入查看编程项•编程特定子系统选项•#93 菜单编程数据项编程模式对每一个数据项分别输入相应数据，输入完后，键盘响3声并跳到下一项。
可以在此项直接输入数据，也可以按[*] + 第二个数据项号码，对相应项编程。
系统与通信默认值•系统出厂时预编程了一些可以符合大多数环境的数据项，户可以改动.。
•有4套预编程的通信报告码，包括低速、4+2特快、ADEMCO高速、ADEMCO CONTACT ID等格式。
可以从中选择1套较合适的。
•这些数据可以从键盘或遥控编程修改。
霍尼韦尔VISTA-120报警主机编程指南
17、
输入*18 进入设置，显示：
18、
输入 1 号启用 3 号子系统，后显示：
19、
以上就是子系统的设置步骤。退出子系统输入*99 两次，显示：
3
防区编程（1-9 主板自带防区）：
20、 输入*93 进入主菜单编程,显示防区编程选项，如果显示其他的项目可以按*键直到 显示以下菜单项为止，显示：
21、
13
以上所编程的继电器总体说明：
防区列表编程：
继电器编程完成后，输入 00 直到跳到列表编程里：
1、 输入 01 选择输入第 01 个防区列表内有那几个防区：
2、 例如有 001、002、008、015、046、048、089 个防区，则分别输入每输入一个防区后按 *一次表示确定。如果防区号未被定义，键盘会鸣叫一次显示：
55、 在 选 择 输 入 4208U 的设备类型里可以有两种输入 类型，一种是序列号式输入（设备类型输入 06），第二种是地址码型（设备类型 07）。 以下是两种方式的对应表格： ID 拨码开关方式：
对应防区号表格（地址码）：
8
对应防区号表格（序号式）：
56、
选择输入设备类型为 06，显示：
57、
49、
按*键到防区菜单对应表格，显示：
50、
按*键进入下个菜单（防区类型），显示：
51、
防区类型选择输入 03，显示：
52、
按*键进入子系统设置，如没分子系统就按*键进入下个菜单，如有分可输入该防区
对应的子系统号码，显示：
53、
按*进入防区报告码，显示：
54、
不用设置修改，按 3 次*键，键入下个菜单，设备类型编程，显示：
11
3、 按*键后显示要求输入继电器的动作方式，有 4 种选择：
VISTA-120报警主机子系统编程步骤方法
VISTA-120编程步骤说明一、防区编程1、请连接好电池与变压器。
（请注意备电的正负不要连接错误）2、上电后30秒内同时按住“1”和“3”键，直到LCD屏幕上出现addr=31，按“00”，再按“*”键退出，等待15秒左右，键盘上会有字符跳出。
（仅第一次使用）****DISARMED****READY TO ARM3、按“41408000”进入编程，屏幕显示Program Mode* Fill # View-004、按#93进入防区编程模式，屏幕显示ZONE PROG. .?1=YES 0=NO 05、按“1”，屏幕显示ENTER ZONE NO.000=Quit 0016、输入欲编程的防区号，本例以010开始，按“*”, 屏幕显示防区当前状态010ZT P RC IN:L00 - - - - - :-7、按“*”，屏幕显示防区类型010ZONE RESPONSENO RESPONSE 008、按“03”，屏幕如下显示，改成周边防区010ZONE RESPONSEPERIMETER 039、按“*”，屏幕如下显示010PARTITION110、按“*”，屏幕如下显示010REPORT CODE1st 00 2nd 00 0011、按三次“*”确定，屏幕如下显示010INPUT TYPENone 0012、按“06”，选择总线防区，屏幕显示010INPUT TYPESerial Poll 0613、按“*”键确定，屏幕显示010SMART CONTACT1=YES 0=NO 014、按“*”键确定，屏幕显示010V-PLEX RELAY1=YES 0=NO 015、按“*”键确定，屏幕显示010LOOP #1如果选择了4193SN模块，由于该模块为2防区模块，所以在此处需要选择回路1还是回路2，输入相应的回路号并按“*”16、此时，会到达学习序列码格式010LEARN S/N1=YES 0=NO 017、按”1”，屏幕显示010 INPUT S/NAxxx-xxxx18、短路再断路4193SN的防区线（1号回路短路黄、黑，2号回路短路绿、黑），序列码号自动学习或者手工输入4193SN的序列号（在模块上）即可19、屏幕显示防区编程好的状态，按*010ZT P RC IN:L03 1 00 SL:120、屏幕显示ENTER ZONE NO000=Quit 01121、根据需要，如果还要编程，如上述步骤，如果不需编程，按“000+*”退出，屏幕显示：按1QUIT MENU MODE?1=YES 0=NO 022、到编程的初始窗口，按“#99”推出编程Program Mode*Fill # View-00二、子系统编程1、按“41408000”进入编程，屏幕显示Program Mode* Fill # View-002、按#93进入防区编程模式，屏幕显示ZONE PROG. .?1=YES 0=NO 03、按“1”，屏幕显示ENTER ZONE NO.000=Quit 0014、输入欲编程的防区号，本例以010开始，按“*”, 屏幕显示防区当前状态010ZT P RC IN:L00 - - - - - :-5、按“*”，屏幕显示防区类型010ZONE RESPONSENO RESPONSE 006、按“03”，屏幕如下显示，改成周边防区010ZONE RESPONSEPERIMETER 037、按“*”，屏幕如下显示010PARTITION18、此时输入该防区属于的子系统号码，可以在“1”~“8”项中选择，按“*”确定9、屏幕显示010REPORT CODE1st 00 2nd 00 0010、防区编程步骤同第一节中的第11项至第22项11、在刚刚进入编程模式下，按2次“*94”实现翻页Alt Program Mode* Fill # View20012、按“*00”输入需要的子系统数目# of Partitions（1-8）20013、屏幕自动跳到下一项，屏幕显示Summertime Start/End Month 20114、按“*18”，屏幕显示,其中“x”代表子系统的数量，和之前的第12项输入有关Enter PartitionNumber (1-x) 115、输入允许跳转的子系统号，如“1”，屏幕显示Alt Program Mode* Fill # View20016、输入“*18”，输入“1”，屏幕自动跳到下一项J7 Triggers forPartition P2-22017、输入“*91”，屏幕如下显示Enter PartitionNumber (1-x) 118、重复第15项至第17项，直到所有子系统编程结束19、按2次*99，系统退出到刚刚进入编程状态Program Mode* Fill # View-0020、按“*93”，按4次“0”到屏幕如下显示DEVICE PROG. ?1=YES 0=NO 021、输入“1”，屏幕显示如下状态DEVICE ADDRESS01-31，00=QUIT 0122、按“*”，屏幕如下显示，输入“1”，选择键盘01 DEVICE TYPEALPHA CONSOLE 123、按“*”之后，屏幕如下显示，输入该键盘控制的子系统，“9”代表全控01 DEVICE TYPEALPHA CONSOLE 124、按“*”之后，屏幕如下显示，不用修改01 SOUND OPTION25、按“*”之后，屏幕如下显示，选择是否有所有子系统全控的权限，输入“1”或“0”01 KEYPAD GLOBAL26、按“*”之后，屏幕如下显示DEVICE ADDRESS01-31，00=QUIT 0227、按“00*”退出设备编程，屏幕显示QUIT MENU MODE?1=YES 0=NO28、按“1”退出到刚刚进入编程模式Program Mode* Fill # View-0029、按“*32”输入电话用户号Prim.Subs. Acct#P5-3230、P5代表为5号子系统编号31、按“*91”，选择子系统（1-x），x为子系统总数，这里以输入“1”为例Enter PartitionNumber （1-3） 132、输入“*32”，输入电话用户号Prim.Subs. Acct#P1-3233、重复第31项，第32项，编程结束，按“*99”退出特别提示：请连接上蓄电池，在低电压情况下，系统不能进行布撤防，有问题请和我联系。
Vista120编程手册
VISTA-120主机编程键盘一、键盘1、添加键盘：通电后同时按1、3键，输入00*（表示键盘设置成主键盘）。
2、主机密码修改：通电后按*、#，输入：*00；输入4140（表示将安装员密码改成4140）。
3、如需系统复位：输入41408000进入编程输入*97 选择：1* 系统复位到出厂设置。
二、主机编程1、4140+8000进入编程模式；2、*93进入防区编程；注：（用4208U防区特性为07，如使用4208SN、4293防区特性为06，）。
3、*99退出编程；*98退出编程，并无法再进入编程模式（可通过断电按* #进入编程）。
4、4297为总线延长器。
三、4208S/N 8位硬件拨码定义：1、一脚：前三个拨码（模块上防区响应时间）；2、二至五脚：定义模块上防区号；3、六脚：是否有学习；4、七脚：不用；5、八脚：防拆。
编程时SN 为数字识别，具体定义方法见4208SN模块的说明书。
四、4208S/N 的编程方法：例：添加第11号防区，使用的模块是4208SN，对应的Serial Number：006-57971、在撤防状态下输入：414080002、屏幕显示：Prog …….. Mode*Fill #View ----00输入：*93 （输入*93表示进入菜单编程）3、屏幕显示：Zone Prog？1=Yes 0=No 0输入：1 （输入“1”表示进入防区编程模式）4、屏幕显示：Set to confirm？1=Yes 0=No 0输入：05、屏幕显示：Enter Zone No.000=Quit 001 （输入要添加的防区号必须为3位数字）输入：011* （如例：要添加的是11防区）⑴屏幕显示：011 ZT P RC INL （11号防区编程前的防区状态）00 1 00 SL1S输入：*⑵屏幕显示：Zone Type （定义防区报警类型03为即时、07为24小时、00为删除。
）No Reapone 00输入：03* （输入03*表示把防区设置成即时防区）⑶屏幕显示：011 Partition （11号防区所属的分区）1 （1表示1 分区）输入：*⑷屏幕显示：011 Report ………… Code1ST 00 2ND 00 00 （11防区的报告码编程，不接110可不编）输入：*** （输入***表示忽略不编，输入11*00**表示向第1个电话发送报告）⑸屏幕显示：011 Input Type （定义11防区所使用的模块类型）00输入：06* （使用4208SN、4293SN、4193SN输入06）⑹屏幕显示：011 Smart Contact1=Yes 0=No 0输入：0*⑺屏幕显示：011 V-Plex Relay？1=Yes 0=No 0输入：0*⑻屏幕显示：011 Door#（01-15）00输入：*⑼屏幕显示：011 Input S/N：LA * * * - * * * * ：1 (*** - ****处输入Serial Number，Serial Number是由4208SN说明上表格得出）输入：006-5797*1*⑽屏幕显示：011 ZT P RC INL03 1 00 SL1S （011防区编程后的状态）输入：*⑾屏幕显示：Enter Zone NO.000=QUIT 0125、如还需对12防区编程输入*、添加其他防区则输入要添加防区的3位防区号+ * ，然后返回到⑴的步骤继续编程6、如要退出防区编程模式输入000*五、4204继电器模块编程1、进入Device Prog（设备编程需添加4204模块）；按“1”进入00为键盘地址（在编程4204时不能用这个地址）；01开始Device Address 01*（表示添加01#4204）；02#为第二个4204设备依次类推最多只有01-15可编；Device Type：（填04#表示是4204模块）；Supervised CF 输入：1。
VISTA120编程说明
VISTA120是我们常用的报警主机，它可以添加128个防区，其中9个为基本防区，119个为总线防区。
120报警主机供电为交流16.5V，主机上提供的电池充电电压为直流13V左右，总线电压为直流11V左右。
120报警主机使用6160编程键盘进行编程，出厂键盘默认地址为00，使用时必须先更改地址，否则初始加电没有显示。
一般情况下编程键盘的地址必须设定为01。
设置方法是：开机加电后同时按6160键盘的1、3键5秒以上，直至键盘上显示Addr=XX，输入01后按【*】键即可。
通常设计在采用120主机报警时，使用计算机综合管理，目前采用的形式有三种：1、安装120SM模块，与报警打印机共用报警主机J8接口传输的报警信息，通过RS232信号传输到管理计算机，计算机安装从文报警软件，接收处理报警信息，完成联动地图以及视频切换。
但是这种方式不能通过软件对120报警主机进行控制。
2、安装IP2000模块，该模块为虚拟键盘，通过网络与管理计算机连接，计算机使用从文软件对报警主机进行控制。
3、安装120SM模块，与报警打印机共用报警主机J8接口传输的报警信息，通过RS232信号传输到管理计算机，计算机安装Pelco2000软件，接收处理报警信息，完成联动地图以及与Pelco矩阵联动视频切换。
但是这种方式不能通过软件对120报警主机进行控制。
（备注：这种方法目前使用比较少）报警基本操作：●布防：41402●撤防及消警：41401（每次撤防操作后原旁路防区恢复正常）●旁路：41406+【防区号】●响铃模式启动或者取消：41409（响铃模式下防区每触发一次，键盘就响一次）●子系统跳转：4140*X（X代表需要跳转到的子系统号）编程模式的进入以及退出：正常模式下按4140+8000进入编程模式编程模式下指令一共分3页，分别是00页，01页，02页。
【*】94 向下翻页【*】99 向上翻页【*】在命令中是向下翻【#】在命令中是向回翻在00页按【*】99就可退出编程模式。
VISTA-120简易编程方法
VISTA-120简易编程流程编程前需确认所有设备连线正确，防区模块地址无误！一、所有设备连线正确，键盘提示如下图：二、输入“4140 8000”进入编程（4140为默认管理员密码），输入后如下图显示：三、进入编程后输入“*93”，再输入2次“1”确认进入防区编程，如下图：四、进入防区编程后，输入待分配的防区号，例如“11”防区，输入“011”，如下图：五、按两次“*”，在防区类型时对照说明书选择对应的代号（对射为“07”24小时有声，双鉴为“03”界线出入）如下图：六、一直按“*”确认至防区信号接入类型时，选择接线对应的代号（总线为“06”），如下图：七、一下按“*”确认至防区地址码时，输入待分配的防区模块地址编号（如双防区模块两个防区都有连接设备时，需在后面“L”对应位置选择1防区或2防区），然后一基按“*”确认，如下图：八、输入防区地址友后一直按“*”确认至如下图显示，如有多个防区只需重复第四至第七之间步骤，如防区输入完成输入“000”退出防区编程；九、按“1”选择退出编号，如下图：十、如下图显示时，输入“*99”完全退出编程，编程完成显示如第第一步显示；十一、输入“41402”或“12342”对主机进行布防，输入“41401”或“12341”对主机进行撤防（使用“4140”布撤防可上传至监控平台，“1234”布撤防则不会上传）。
如下图即已布防成功（布防灯显示红色）；常见故障现象：1、键盘提示“SYSTEL LOBAT”，为系统低电，原因是未接电池或电池故障，系统默认低压不能布撤防，需在编程第三步时输入“*05”，输入“1”使能布撤防；2、键盘提示“FAULT ZN 011”，为11号防区范围有物体移动，如需布防需排除区域内物体或旁路该防区；3、键盘提示“CHECK ZN 011”，为11号防区未在线，需检查该防区线路是否正常；4、键盘提示“CHECK ZN 997”，为信号主干正负接反或主干电压低（正常为8~10V直流）；5、键盘提示“ALARM ZN 011”，为11号防区报警；。
Vista_120简易手册
Vista 120报警主机编程指南一、操作1、布防：密码+[“2”外出；“3”留守；“4”最大；“7”即时]（例如[1234]+[2]）2、撤防：密码+“1”（例如[1234]+[1]）3、旁路：密码+“6”+防区号（例如[1234]+[6]+[010]，旁路10号防区）4、清除事件：安装或机主密码+“#62”二、进入编程：①”主机密码”+”8000”[41408000]②上电后30秒内同时按住”*”+”#”三、表格编程：1、系统控制和操作的选择内容2、默认状态●00~99项：直接进入第一页●100~176项：*94进入下一页，*99返回上一页●200~221项：*94进入下一页，*99返回上一页3、输入方法：●输入编程项：“*”+”项目号”+”内容码”●阅读编程项：“#”+”项目号”●清除编程项：“*”+”项目号”+”*”●恢复出厂值："*97”四、菜单编程：1、编程内容●防区编程(ZONE PROG。
）：所有防区类型、探头类型设置●序号编程(SEQUENTIAL LEARN）：序号式58系列探头与总线探头地址码●报告码编程(REPORT CODE PROG）：防区及系统报告码●描述符编程(ALPHA PROG。
）：防区、子系统等文字描述●设备编程(DEVICE PROG。
）：键盘、无线接收机、继电器等地址设置●继电器编程(OUTPUT PROG。
）：继电器的驱动与动作方式●语音描述编程(RL Y VOICE DESCR）：用4285模块时的语音描述●常用索引编程(CUSTOM INDEX）：编制4285语音模块用的常用词●退出编程模式(QUIT MENU MODE)2、进入编程：#93●*：输入确认键●#：回到上一屏显示●0：否认●1：确认五、退出编程1、*99：可用①、②进入编程方式再次进入编程2、*98：只可用②进入编程方式再次进入编程六、设置密码1、添加密码：输入“安装员(机主、经理)密码+8+密码编号(002-150)+新密码”2、更改密码：输入“安装员(机主、经理)密码+8+密码编号(002-150)+新密码”3、取消密码：输入“安装员(机主、经理)密码+8+密码编号(002-150)+安装员(机主、经理)密码”4、检查密码：输入“密码+[*]+[*]”。
霍尼韦尔VISTA-120主机键盘操作
VISTA-120防区编程指南（简）用新键盘时：1，3（同时按）数秒后，按01*回车**DISARMED**READY TO ARM之界面时即可编程（此界面如输入*97为删除数据）输入：41408000 输入：*97（恢复出厂值）出现：PROGRAM MODE 出现：LOOD DEFAULTS *FILE*VIEW------00（在此界面下*97为删除）0＝NO 1=YES输入：*93 SYSTEM DEFAULTS 出现：ZONE PROGRAM? （稍后几秒，数据既消除）1＝YES 0=NO输入：1出现：ENTER ZONE NO。
00－QUIT 001输入：011 *（对011号防区编程）（注：010号防区开始是总线防区，0－9号防区不用）出现：011ZT P RC IN：L00 -------------：--输入：*出现：011 ZONE RESPONSENO RESPONSE 00输入：03（周边窃警防区）出现：PERIMETER 03输入：*出现：011 PARTITION 1 分区输入：*出现：011 REPORT CODE 报告码1ST00 2ND 00 00输入：* （指防区报告码，只须输入*）出现：011 INPUT TYPE （选择探头类型）NONE 00输入：06 （总线制）出现：011 INPUT TYPESERIAL POLL 06输入：*出现：011 SMART CONTACT （通讯是否开通）1=YES 0=NO输入：0出现：011 V-PLEX RELAY （表示是否用基本输入输出模块）1=YES 0=NO输入：0出现：011 LOOP# 1输入：1*出现：011LEARN S/N 是否现在输入防区011的地址码1=YES 0=NO输入：1出现：011 INPUT SINAxxxx---xxxx：1输入：（模块上面的地址码）如所有防区输入完毕，在ENTER ZONE NO下000＝QUIT 001输入000，问是否要退出0＝NO 1=YES输入：1出现：PROGRAM MODEFILL*VIEW输入：*99退出测试两次布撤防：布防：41402撤防：41401打印机编程：键盘上输入：41408000开始编程输入：*94输入：*70输入：111111输入：1 显示：171输入：1 显示：172输入：0 显示：173 （表示是否24小时）输入：*99（退出）输入：*99（退出）紧急按钮编程：紧急按钮如在主板上接的是第三防区，则编程时输入003防区，ZT（防区类型改成07）其他和上面模块编程一致。
VISTA120编程
VISTA120编程一、入编程模式：有两种方式：1、按：“主机密码（出厂值4140）”+“8000”2、在加电后50秒内同时按“★”+“#”进入编程后，键盘显示LED全灭，LCD显示：二、菜单编程：进入编程模式后输入#93进入菜单编程，显示：进入菜单编程和模式后各个功能键操作如下：1、 防区编程（ZONE PROG ）所有防区类型、探头类型设置。
输入1进防区编程。
每输入一项内容后按★进 入下一项编程，按#退回上一项编程。
输入要编程的防区号，（因前九个防区是接在主板上已定义好的防区，一般由第十一个防区开始编）如输入011★。
显示现在该防区大概编程情况。
如图为11防区编程为为警防区（ZT=9），属于第1子系统（P=1），不通讯（RC=00），所有探头为受监控无线探头（IN:L=RF:1）按前进。
输入防区类型，参考前面防区类型含义。
输入03★。
把防区类型改为周边防区。
输入所属子系统，按★前进。
输入该防区通讯码（不用输，按★前进）。
输入06★改为总线探头（Serial Poll ）输入1进入学习，此时在4208上要编程的防区上短路一下，键盘会发出两声提示并会在键盘上显示该探头序号。
按★前进，进入下一个防区编程。
三、 表格编程进入编程模式后（一开始出现的状态）1、 件记录选择功能（1） 事件记录类型。
进入表格编程后输入1★70，每格输入1表示该事件进行记录，按顺序分别是：报警，故障，旁路，布撤防，系统。
按需要输入，一般输入10010就可以，只记录报警及布撤防记录。
（2） 12/24小时格式。
输入1★71进入，进入后输入0选择12小时格式记录，输入1选择24小时格式记录。
（3） 事件记录即时打印。
输入1★72进入，进入后输入1则当事件发生时即时打印，输入0为不即时打印。
（4） 打印速率。
输入1★73进入选择从串行口打印输出信息速率。
0=1200B ，1=300B ，一般选择1200B 。
注意：输入编程与阅读编程不须按顺序进行，可随便于工作选择编程项。
VISTA—120 快速编程操作手册
VISTA—120 快速编程操作手册一、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入用户密码 2。
例如用户密码为1234，外出布防操作为1234 2。
红灯（ARMEO）亮，表示系统进入外出布防。
绿灯（READY）不亮表示有防区被触发或线路、地址模块有故障，键盘显示FAULTXXX，认真查找原因。
2、撤防系统在布防期间没有报警，输入用户密码（例如1234） 1，系统撤防，系统在布防期间发生报警，输入用户密码（例如1234） 1，系统撤防；再重复输入一次清除报警记忆。
二、设置使用序号式总线（使用4208SN、4193SN 和4293SN）联接的防区1、使用4293SN 单回路总线编址器时（以010，011 防区为例）：将4293SN 的红线接入VISTA 120 接线端子的24，黑线接入VISTA 120 接线端子的25，另外两根线（黑，黄）接在探测器上。
2、输入4140 8000 进入编程模式键盘显示：Program Mode※Fill # View-00按#93 键盘显示：ZONE PROG1=YES 0=NO按1 进入防区编程键盘显示：SET TO CONFIRM?1=YES 0=NO如果输入“1”，则在设备序列号及回路编号输入后，将显示确认提示。
这里输入1，按※ 键盘显示：ENTER ZONE NO000=QUIT 001（以010 防区为例）输入010键盘显示：010 ZT P RC IN ：L目前显示的是010 防区的信息00 1 -- -按※ 键盘显示：010 ZONE RESPONSE（防区类型参见附表1）NO RESPONSE 00根据用户需要输入防区类型，现以周边防区（03）为例（一般采用03防区）输入03 ※ 键盘显示：010 ZONE RESPONSEPERIMETER 03按※ 键盘显示：010 PARTITION1010 防区所属第1 子系统（划分多个子系统时，输入该防区的子系统号），一般采用第1子系统。
VISTA120简易编程完美版
VISTA-120编程指南(简)用新键盘时：13 （同时按）数秒后，按01* 回车**DISARMED**READY TO ARM 之界面时即可编程（此界面如输入*97 为删除数据）输入：41408000 输入：*97（恢复出厂值）出现：PROGRAM MODE 出现：LOOD DEFAULTS*FILE* VIEW----00（在此界面下*97为删除）0=NO 1=YES输入：*93 SYSTEM DEFAULTS出现：ZONE PROGRAM？（稍后几秒，数据既消除）1=YES 0=NO输入：1出现：ENTER ZONE NO。
00— QUIT 001输入：011 *（对011号防区编程）出现：011ZT P RC IN：L00 -- -- -- --：--输入：*出现：011 ZONE RESPONSENO RESPONSE 00输入：07（24小时有声防区）/03（周边窃警防区）出现：011 ZONE RESPONSE24HR AUDILLE 07输入：*出现：011 PARTITION（分开）输入：*出现：011 REPORT CODE（报告表）发送报警信息。
1ST 00 2ND 00 00输入：***出现：011 INPUT TYPE（选择探头类型）NONE 00输入：06（总线制）出现：011 INPUT TYPESERIAL POLL 06（一系列）输入：*出现：011 SMART CONTACT（聪明联系人）1=YES 0=NO 0输入：*出现：011V-PLEX RELAY（转发）1=YES 0=NO 0输入：*出现：011LOOP# 1输入：*出现：011LEARN S/N（学习总线）1=YES 0=NO输入：0 1出现：028LOOP# 011 INPUT SINNONE A xxxx---xxxx输入：*出现：028 DELETE 此时把“4293SN”模块的“十一”脚（红、兰）第24 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
霍尼韦尔安防VISTA—120 快速编程操作手册一、设置6160 编程键盘地址为01（因为新主机的键盘地址出厂设置为：00，初始加电时没有显示）开机同时按1、3 键 5 秒，键盘显示Addr=31 或Addr=00，输入01 按※键盘绿灯亮，键盘显示键盘地址为00 时，完成编程后可能会出现键盘不能操作。
注意：6148 键盘不能编程二、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入用户密码2。
例如用户密码为1234，外出布防操作为1234 2。
红灯（ARMEO）亮，表示系统进入外出布防。
绿灯（READY）不亮表示有防区被触发或线路、地址模块有故障，键盘显示FAULT XXX，认真查找原因。
注意：很多客户实际使用当中不设用户密码，只使用出厂设置的安装员码（4140）来进行布/撤防操作，这样是不好的，容易出现问题，比如：进入最大布防后，不能撤防。
所以强烈建议用户在主机编程完成以后，再编程至少一个用户密码（权限1—3级），使用用户密码来操作主机布撤防等工作。
2、撤防系统在布防期间没有报警，输入用户密码（例如1234）1，系统撤防，系统在布防期间发生报警，输入用户密码（例如1234）1，系统撤防；再重复输入一次清除报警记忆。
3、旁路防区后布防报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防。
输入 A 级用户密码 6 XXX（防区号）防区旁路A 级用户密码 2 ——系统布防此时，报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他防区布防。
需要使用快速旁路：输入 A 级用户密码 6 # ——快速旁路A 级用户密码 2 ——系统布防注意：撤防后原来的旁路无效。
4、快速布防预先在编程中设置快速布防有效，输入4140 8000 ——进入编程※29 1 ——设置快速布防有效※99 ——退出编程版权所有©霍尼韦尔国际公司 1霍尼韦尔安防外出布防时只要输入# 2注意：撤防仍需密码，且主机安装码与第5级别密码此时不能对系统撤防，因此使用前要先设置其他级别操作密码。
5、响铃模式密码+9进入响铃模式后，每触发一次防区，键盘响一声，相当一个门铃提示。
退出响铃模式：密码+9三、编程设置每个防区（一）设置电路板上接线（Hardwire）防区，以001 防区为例按#93 键盘显示：按 1 进入防区编程键盘显示：输入1，按※键盘显示：将此改为00，编程设的03。
请根据具体情况输入防区类型的编号（见表一）版权所有©霍尼韦尔国际公司 2霍尼韦尔安防如果将 001 防区设定为周边防区：输入 03 键盘显示：001 设定为周边防区按 ※ 键盘显示： 001 所属第 1 子系统（划分多个子 系统时，输入该防区的子系统号）按 ※ 键盘显示：此项设定 001 防区通讯码，1 st 输入 11 向第一报警中心发送报警信息2 nd 输入 11 向第二报警中心发送报警信息按 ※ 键盘显示： 此项设定 001 防区的输入类型，请输入防区输入类型的编号：（见表二）按 ※ 键盘显示： 目前显示的是 001 防区的信息，按 ※ 键盘显示：.输入下一个防区的信息，如果不输入下一个防区的信息，（002—009 防区不用时应将 防区类型输入 00）输入 000 ※ 返回 键盘显示：版权所有©霍尼韦尔国际公司 3霍尼韦尔安防输入 1 退出#93 编程 键盘显示：输入 ※ 99 退出编程 键盘绿灯亮，显示：特别注意：退出编程有 2 种方法：用※99 退出编程，下次还可以用密码+8000 进 入编程。
用※98 退出编程，将不能用密码进入编程，只能用断电后，同时按住※和#键，加 电，5 秒钟后松开，进入编程。
主机开始自检，约两分钟后，键盘绿灯亮的情况下，可以布防，试验 001 防区输入 4140 2 进入外出延时布防，键盘蜂鸣器响，将连接 001 防区的 2K 电阻 拆下或短路，主机将报警，键盘显示： ALARM 001 表示 001 防区报警。
输入 4140 1，主机将停止报警，将连接 001 防区的 2K 电阻重新接好，再次输入4140 1，主机键盘解除报警记忆，001 防区试验完成。
（二）设置使用序号式总线（使用 4208SN 、4193SN 和 4293SN ）联接的防区1、使用 4193SN 双回路总线编址器时（以 010，011 防区为例）： 将 4193SN 的红线接入 VISTA 120 接线端子的 24， 黑线接入 VISTA 120 接线端子的 25，输入 4140 8000 进入编程模式 键盘显示：按#93 键盘显示：按 1 进入防区编程 键盘显示：如果输入“1”，则在设备序列号及回路编号输入后，将显示确认提示。
这里输入 1，按 ※ 键盘显示：（以 010 防区为例）输入 010键盘显示： 目前显示的是 010 防区的信息按 ※ 键盘显示：根据用户需要输入防区类型，现以周边防区（03）为例版权所有©霍尼韦尔国际公司 4输入 03 ※ 键盘显示：按 ※ 键盘显示：1010 防区所属第 1按 ※ 键盘显示：此项设定 010 防区通讯码，1 st 11 向第一报警中心发送报警信息2 nd 11 向第二报警中心发送报警信息连续按※ ※ ※ 键盘显示：此项设定 010 防区的接入类型，06 表示序号式总线（使用 4193SN 、 4293SN 和 4208SN ）请输入防区接入类型的编号 06 ※ ：按 ※ 键盘显示：这里输入 0按 ※ 键盘显示： 如果用这个防区的 4101SN 继电器模块则输入 1，否则输入 0按 ※ 键盘显示： 这里输入 00按 ※ 键盘显示：L 下方输入 010 防区占用此 4193SN 的回路的序号，4193SN 有两个回路，黄/黑为第一回路，绿/黑为第二回路从 4193SN 线接在一起的三根线中抽出黄线，VISTA 120 会自动读出这个4193SN 的地址码并显示在键盘上，这个地址码应与 4193SN 上粘贴的地址码一致。
按 ※ 键盘显示：版权所有©霍尼韦尔国际公司 5继续按 ※，010 防区设置完成，以后通过上面编号的地址码联接的探测器既定义为 010 防区，按 ※ 键盘显示：目前显示的是 010按※，键盘显示：确定是否输入下一个防区的信息按※或输入 011（以 011 防区为例）键盘显示： 目前显示的是 011 防区的信息按 ※ 键盘显示：根据用户需要输入防区类型，现以周边防区（03）为例输入 03 ※，按 ※011 防区所属第 1 子系统（划分多个子系统时，输入该防区的子系统号）按 ※此项设定 011 防区通讯码，1 st11 向第一报警中心发送报警信息，2 nd11 向第二报警中心发送报警信息连续按 ※ ※ ※ 键盘显示：此项设定 011 防区的接入类型，06 表示序号式总线（使用 4193SN 、4293SN 和 4208SN ）请输入防区接入类型的编号 06按 ※版权所有©霍尼韦尔国际公司 6按 ※按 ※按 ※ 键盘显示：从 4193SN 线接在一起的三根线中抽出绿线，VISTA 120 会自动读出这个 4193SN 的 地址码并显示在键盘上，这个地址码与 4193SN 上粘贴的地址码应一致。
注意一定在 L （LOOP ）下方输入 011 防区占用此 4193SN 的回路的序号，LOOP1 已被 010 防区占用，011 防区要占用 LOOP2，即：将光标移动到 L 下方，输入“2”。
按 ※011 防区设置完成，以后通过上面编号的地址码联接的探测器既定义为 011 防区按 ※目前显示的是 011 防区的信息，按 ※ 键盘显示：如果防区设置完成，输入 000※返回，如果还要编其他防区，继续上述编程方法。
输入 000※ 键盘显示： 按 1，然后按※99 退出编程。
四、 安装和使用 4100SM 串口模口连接 PC1、与 VISTA —120 之间接线VISTA —120 接线端子 6（+12V ）`````````4100SM 接线端子 8VISTA —120 接线端子 7（地）````````````4100SM 接线端子 7（必须与主机端子 7 连接）VISTA —120 的 J8 口 7（棕色线）````````4100SM 接线端子 6 VISTA —120 的 J8 口 1（紫色线）````````4100SM 接线端子 12、编程设置 4100SM 串口模块输入密码：4140 8000——进入编程 ※94 —— 转到编程第二页版权所有©霍尼韦尔国际公司 7※70 1 1 1 1 1 ——将 5 个状态报告都设为“1”有效※71 1 ——设置时间格式为24 小时※72 1 ——设置串口输出在线连接※73 0 ——设波特率为1200※99 ——退回到编程第一页※99 ——退出编程五、设置A 级（3 级）用户密码A 级用户密码可以布防，撤防和旁路，不能编程，是用户日常使用的密码，密码为四位数，并具有权限选择。
密码权限级别如下：现以设置密码5168，权限为 3 为例：输入—— 4140（安装员密码），8，002(第二个用户密码编号) ，5168（新密码），3 （密码权限）。
输入0 ——（0 不向报警中心发报告，1 向报警中心发报告）按※结束更改密码安装员（机主、经理、操作员）密码+ 8 + 密码编号(00-128) + 新用户密码六、修改安装员密码安装员密码是最高级的密码，出厂设置为4140，现以0414 为例输入密码：4140，8000——进入编程※00 0414 ——将安装员码密码更改为0414※99 ——退出编程七、划分子系统简述VISTA—120 最多可以划分8 个子系统，每个子系统可以独立的使用，一台VISTA—120 相当于8 台小型主机，划分子系统的主要步骤如下：1、输入子系统的数量版权所有©霍尼韦尔国际公司8输入密码 4140 ，8000 —— 进入编程※94 —— 转到编程第二页 ※94 —— 转到编程第三页※00 输入子系统的数量（1—8） ※99 —— 退回到编程第二页 ※99 —— 退回到编程第一页 ※99 —— 退出编程2、对子系统编程输入密码 4140 ，8000 —— 进入编程 ※91 —— 进入子系统编程输入相应子系统的编号（1—8）※09 02，1#进入延时，01 为 15 秒，02 为 30 秒※10 04，1#退出延时，01 为 15 秒，02 为 30 秒※99 返回重复上述过程对下一个子系统编程3、在设备编程中定义键盘控制的子系统一般用户要求一个子系统用一个键盘控制，多个键盘的连接，可以并联在 VISTA — 120 的 6、7、8、9 端子上，开机后同时按 1 和 3，键盘的 LCD 显示此键盘的地址 号，输入两位数字，按※原地址被修改，用编程键盘对此地址号的键盘编程，实现 此键盘控制一个子系统，现以地址号 05 的键盘控制第 2 子系统为例： 输入密码 4140 ，8000 —— 进入编程 #93 —— 进入菜单编程连续按 ※ ※ 至键盘显示：按 1 进入设备编程输入 05※（将键盘地址编程为 05）键盘显示 DEVICE TYPE （输入设备类型） 输入 01（定义地址号 05 的设备为键盘）键盘显示 05 CONSOLE PART 设置该键盘从属的子系统 输入 2键盘显示 05 SOUND OPTION （键盘的声音选项）输入 00（不抑制声音） 键盘显示 （设置键盘是否可以整体布防）如果输入 0，不用整体布防输入 00※返回4、防区编程中的输入子系统号时（PARTITION ），输入相应的数字（1—8）。
