废旧节能灯改制电子变压器2

现代节能灯基本资料

可以，加工有点繁琐，你要拆开1U灯管的灯头，里面有一个小电容，下掉。

把你要装的镇流器上连接在灯丝中间的电容拆下，装到1U 灯管刚拆掉的位子上，接好整流器就可以用了。

提问人的追问2009-07-18 22:11是把右下角的那个电容卸掉吗？这是节能灯里的，准备装进台灯里。

节能灯电路原理分析:节能灯电路从功能上可分为四个部分，分别是电源电路，启动电路，高频自激振荡电路及串联谐振电路。

市电源由D1-D4整流、C1滤波后，形成300V左右的直流电压。

由R6,C7,D9组成启动电路，整流后的直流电经过R6对C7充电，当C7两端电压充到D9的转折电压后，触发二极管D9导通，C7经D9向三极管T2基极放电，使T2导通后迅速达到饱和导通状态。

由T1、T2、C4、C2、高频变压器和L组成高频自激振荡电路，当T2导通，T1截止时电压向C4,C2充电。

流经高频变压器初级线圈玩La中的充电电流逐渐增大，当La电流增大到一定程度时，变压器的磁芯达到饱和，C4上电荷不再增大，流过L的电流开始减小。

这时，次级线圈Lb的电压极性发生倒相变化，使Lc中感生电动势上负下正，Lb中的感生电动势上正下负，这样就迫使T2由导通变为截止，T1由截止变为导通。

C4开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使Lb、Lc的电压极性又发生变化，Lb上的感生电动势的方向为上负下正；Lc上的感生电动势的方向为上正下负，这又迫使T2由截止变为导通，T1由导通变为截止，这样T1、T2在高频变压器控制下周而复始地导通／截止，形成高频振荡，使灯管得到高频高压供电。

为了满足启动点亮灯管所需的电压，电路设置了主要由C2和L等元件组成的串联谐振电路。

D6、D7的作用分别是防止反向峰值电压击穿TI、T2。

R3、R4为负反馈电阻，用于Tl、T2的过流保护。

注：三极管13005及对系列三极管(13001,13002,13006,13007,13009等)，其中数13005最经常用了。

12v50w卤素灯电子变压器怎么改成开关电源一样的空载也有输出

12v50w卤素灯电子变压器怎么改成开关电源一样的空载也有输出本人开了个服装店,原来用12v50w卤素灯照明,电子变压器坏了都自己修,无非就是13005,4007,及1欧的保险电阻,极少的有触发二极管和电阻坏,现装修后想改用led,市售都是带驱动的,价格较贵,现有很多换下的50w电子变压器,想废物利用下,但以前的经验告诉我:轻载或空载时会无输出或输出不稳定,那是有次错买了20w的灯泡装上后有闪烁发觉的,经过实验发现,输出低于10w以下就很难有稳定电压了,要30w以上才行,高频交流输出12v我已在用二个20w的卤素灯泡下试过用高速整流管+滤波,能很正常再输出直流10w,但那40w不是白白浪费了吗?况且每个也不好凑足四五十w,还有,我想提高输出电压以减小电流来避免因接触电阻的影响,因为是环形磁芯,上面用0.71mm漆包线双线并绕十八,九圈作输出,我只把双线并绕改接成单股三十几圈(只把二个头尾拆下连上),照理说接上二个串联的20w灯泡会正常发光吧,但可惜却无输出了(不工作了),后用电炉丝当电阻试过也不行,希望接触过玩过这种电子变压器的大侠不吝赐教,因电路结构与有些自激式开关电源大同小异,改动应该能行吧,但问题出在哪儿呢?怎样才能改成与普通开关电源一样不管负载大小都能有相对稳定的输出呢?至于输出要整流滤波稳压再加限流电阻才能接led这点已解决了,谢谢.轻载无稳定输出、空载时输出为0，是正反馈不足，电路震荡不稳定或不起震。

有两种方法，一是增加小磁环三个线圈中不跟输出变压器连接的两个线圈的圈数，二是减少输出变压器的初级线圈匝数，以降低其电感量，使小磁环与之连接的线圈绕组获得更大的激励电压，增加正反馈。

次级线圈的匝数当然也要适当调整，否则输出电压会增加文库那篇文章也不能涵盖很多方面，只针对改动不很大的情况。

自动适应指的也是频率自动适应，输出变压器初级多或少十几二十圈，甚至再多一点，它是能自动适应的，所以在那篇文章中我说初次级要尽量绕满变压器磁芯窗口就是这个原因。

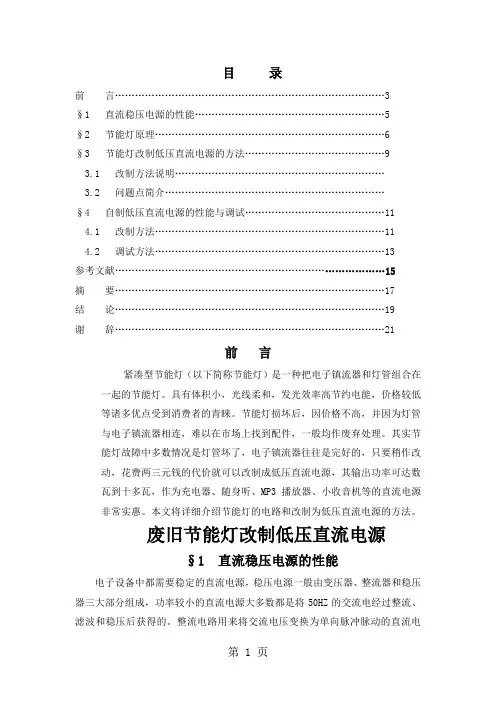

废旧节能灯改制低压直流电源精品文档9页

目录前言 (3)§1 直流稳压电源的性能 (5)§2 节能灯原理 (6)§3 节能灯改制低压直流电源的方法 (9)3.1 改制方法说明………………………………………………………3.2 问题点简介…………………………………………………………§4 自制低压直流电源的性能与调试 (11)4.1 改制方法 (11)4.2 调试方法 (13)参考文献 (15)摘要 (17)结论 (19)谢辞 (21)前言紧凑型节能灯（以下简称节能灯）是一种把电子镇流器和灯管组合在一起的节能灯。

具有体积小，光线柔和，发光效率高节约电能，价格较低等诸多优点受到消费者的青睐。

节能灯损坏后，因价格不高，并因为灯管与电子镇流器相连，难以在市场上找到配件，一般均作废弃处理。

其实节能灯故障中多数情况是灯管坏了，电子镇流器往往是完好的，只要稍作改动，花费两三元钱的代价就可以改制成低压直流电源，其输出功率可达数瓦到十多瓦，作为充电器、随身听、MP3播放器、小收音机等的直流电源非常实惠。

本文将详细介绍节能灯的电路和改制为低压直流电源的方法。

废旧节能灯改制低压直流电源§1 直流稳压电源的性能电子设备中都需要稳定的直流电源，稳压电源一般由变压器、整流器和稳压器三大部分组成，功率较小的直流电源大多数都是将50HZ的交流电经过整流、滤波和稳压后获得的。

整流电路用来将交流电压变换为单向脉冲脉动的直流电第 1 页压；滤波电路用来滤除整流后单向脉动电压中的交流成分，使之成为平滑的直流电压；稳压电路的作用是当输入交流电源电压波动、负载和温度边哈时，维持输出直流电压的稳定，稳压电源的技术指标及对稳压电源的要求稳压电源的技术指标可以分为两大类：一类是特性指标，如输出电压、输出电滤及电压调节范围；另一类是质量指标，反映一个稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。

对稳压电源的性能，主要有以下四个万面的要求1.1 稳定性好当输入电压Usr （整流、滤波的输出电压）在规定范围内变动时，输出电压Usc 的变化应该很小一般要求。

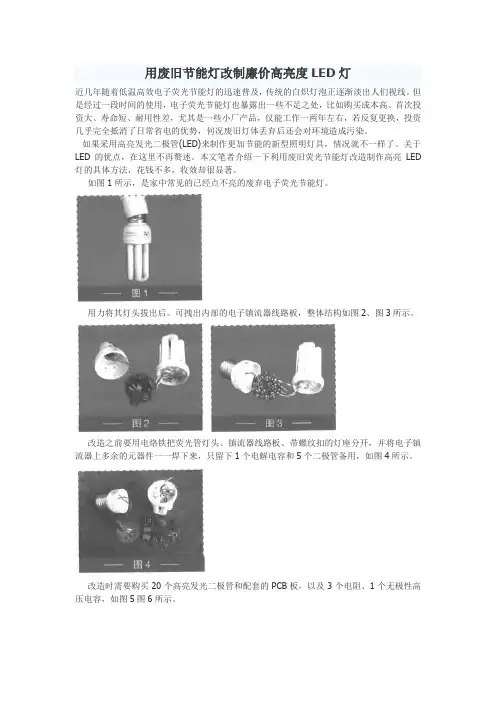

用废旧节能灯改制廉价高亮度LED灯

用废旧节能灯改制廉价高亮度LED灯近几年随着低温高效电子荧光节能灯的迅速普及，传统的白炽灯泡正逐渐淡出人们视线。

但是经过一段时间的使用，电子荧光节能灯也暴露出一些不足之处，比如购买成本高、首次投资大、寿命短、耐用性差，尤其是一些小厂产品，仅能工作一两年左右，若反复更换，投资几乎完全抵消了日常省电的优势，何况废旧灯体丢弃后还会对环境造成污染。

如果采用高亮发光二极管(LED)来制作更加节能的新型照明灯具，情况就不一样了。

关于LED的优点，在这里不再赘述。

本文笔者介绍一下利用废旧荧光节能灯改造制作高亮LED 灯的具体方法，花钱不多，收效却很显著。

如图1所示，是家中常见的已经点不亮的废弃电子荧光节能灯。

用力将其灯头拔出后。

可拽出内部的电子镇流器线路板，整体结构如图2、图3所示。

改造之前要用电烙铁把荧光管灯头、镇流器线路板、带螺纹扣的灯座分开，并将电子镇流器上多余的元器件一一焊下来，只留下1个电解电容和5个二极管备用，如图4所示。

改造时需要购买20个高亮发光二极管和配套的PCB板，以及3个电阻、1个无极性高压电容，如图5图6所示。

首先把20个高亮LED插到PCB板上并贴紧、焊好，如图7图8所示。

可以看出所有LED采用串联方式连接，PCB板非焊接面最好具有反光层。

随后将3个电阻和1个高压电容，以及原电子镇流器的1个电解电容和5个二极管，按照图9所示电路，在原电子镇流器线路板上合理布置并焊好，作为新LED灯头的供电板。

接着将LED灯头、供电板、灯座三部分也按照图9所示电路用线连好，如图10、图11所示。

最后着手组装，先将供电板置入灯座内，如图12所示.再铺上一层绝缘用的厚纸或塑科布，随后把LED灯头放置好，最后扣上原荧光管灯头上拆下来的塑料件，组装好的最终整体效果如图13所示。

按照本文图中所标各元件参数，该LED灯工作电流不足15mA，折合功率仅仅3W多一点，实际照明效果却比较令人满意，建议使用时最好外加反光灯罩，如图14所示，以增强聚光效果。

废旧品利用，制作LED节能灯

废旧品利用，制作LED节能灯用一只易拉罐的球形罐底，用剪刀修圆，在上面钻出20个小孔，小孔的分布呈圆形，尽量制作得美观些，孔的大小以刚好能嵌入白光灯为度。

每只白光灯的工作电压为3.0V～3.6V，4只白光灯串联组成一组，工作电压为12.0V～14.4V，5组白光灯再并联起来，在12.6V 电压时的电流约等于100mA，消耗的功率1.26W。

要在220V市电工作，需要一个降压整流滤波电路，比较省钱的办法是使用废旧的节能灯控制电路。

节能灯可以说是家家都有，因价值低，损坏后维修店不愿意修理，一般均作废弃处理，因此可以不花钱或只花上少量钱在废品站等地方得到。

其实大多数损坏的节能灯只是灯管坏了，其电路往往完好可用，既使损坏了也容易修复。

5W～13W节能灯基本上均采用同一种电路和元件。

市电经整流和C1、C2滤波后得到约300V直流电加在Q1、Q2组成的逆变电路，产生数十千赫的高频振荡，经L、C5、T对灯管放电，使节能灯发光。

L和C5组成串联谐振电路，谐振在逆变电路产生的高频振荡频率上。

灯管启动时，灯管未导通放电，谐振回路中只有灯管的灯丝电阻，阻值比较小，回路中的电流比较大，此电流在L和C5上产生数百伏的电压，C5上的电压使灯管击穿放电发光。

灯管放电后内阻很小，它并联在C5上使谐振回路的Q值大大下降，C5和L上的电压降低到几十伏以维持灯管继续放电，由此说明节能灯工作时的电压变化比较大。

要把节能灯改造为白光灯的电源，可把C5直接联接到L 和T的初级，再把L改作变压器，并增加低压整流滤波电路即可。

为了使低压输出的直流电比较稳定，L和C5不能作为谐振电路使用，其谐振频率应远低于逆变电路的振荡频率，可增加C5的容量，由原来的332改为473(即0.047 uF)或更大，甚至不用C5。

L改造为变压器的方法是在L线圈外面加绕低压绕组。

L一般采用0.15～0.17的漆包线，300～320匝。

实测线圈的电压为80～100V，由此可得每伏的匝数约等于3。

废节能灯改电子变压器低压直流电源的问题

废节能灯改电子变压器低压直流电源的问题节能灯损坏后，因为难以在市场上找到配件，并且价格不高，一般都是丢弃处理。

其实节能灯是由灯管和电子镇流器组成，而大部分废节能灯只是灯管的灯丝烧断，电子镇流器是好的，只要稍作改动，就可以改制成电子变压器，经整流滤波后可成为低压直流电源，其输出功率可达几瓦到十几瓦，可作为LED灯、充电器、随身听、MP3播放器、小收音机等的直流电源。

用来改制的时候，如何判别节能灯是灯管损坏而电子镇流器完好呢。

从外观上看，灯管烧坏的节能灯在灯管根部都有烧黑的现象，撬开灯座看电子镇流器电路板，电解电容没有鼓起或漏液、聚酯电容没有变色、电阻没有烧坏变黑的地方，三极管也没有烧坏变色崩坏现象一般可以判断电子镇流器是好的。

然后用万用表测量灯管，4根引线应该是两两导通的，如果有一组不通则是灯丝烧断。

根据以上判断就可以基本上选出好的电子镇流器。

然后就可以根据电子镇流器的电路形式来改装了：1、单电解电容滤波式的电路：电路如下图，这种电路从220V镇流出来，只有一个电解电容滤波。

后面的自激电路也大同小异，变化的地方只是三极管外围元件多与少，基极连接的电阻和电解电容位置不同，线圈L和电容C的位置不同而已。

但电路基本上没有太大变动。

判断要点：整流出来只有一个400V的滤波电解，高频变压器B次级出来通过灯管灯丝和整流出来的+极之间串有2个高耐压的电容C和C1（C1的接法位置不会变，但C可以接到电源+极也可以接到线圈L 的后面），即C和C1是串联的。

图：这种类型的电路改装只要把灯管拆掉，在电路板处把灯管引线的a，d点连接起来，电容C1拆掉不要。

把线圈L改绕成变压器即可，注意一点就是线圈L采用的磁芯需要是E字型的，采用一字型磁芯的线圈是不可用于改制的。

改绕方法：拆下线圈L，把磁芯和线圈分解开。

用透明胶带在原线圈外缠绕一圈，然后用比原线圈大一些的漆包线来绕制次级，一般可用每匝（即绕一圈）约0.6V 来计算。

通用电子变压器输出直流电压是12V，因此改装是按12V来计算，以便以后可以用在其它地方，那就是12V/0.6V=20匝。

废弃电子镇流器改速热电烙铁

废弃电子镇流器改速热电烙铁
前些天做了个zvs速热铬铁，今天见手头有几个淘汰了的电子镇流器感觉原理上也可加以发掘利用，于是先短路了它的灯丝一端，拿了个12V车用顶灯灯泡作负载，功率表显示有20W，贼亮！看来也是可以做速热铬铁了。

因手上没有合适的漆包线，用一根较粗的塑料多股导线在原电感上绕了三圈，原电感的线路不动，串在输出回路，灯丝二端短路，保留原高频振荡电容（这个电容不用会导致输出功率不够）。

试机按下按钮铁丝立即冒烟，化锡也太快了，大焊点也不惧！比那个zvs电路还给力！{:013:}
也不必担心市地隔离问题，经电感改制的高频变压器输出的低压大电流还是安全的，当然市地输入端及开关处必须做好绝缘。

改正后的铬铁头连接件
短路灯丝二端
电子镇流器原封不动，只在原电感线圈上绕了三匝
视频加载中...
主要是改制极简单，只要你有废弃不用的20W以上的电子镇流器，几乎不用另外零配件拿来就可上手，就准备一个输出连接头，0.5米多股导线外加一个普通铁夹子上的铁丝手柄改成铬铁焊嘴就行了，也不用做手柄，原镇流器外壳就能充当了还有利于整体散热，里面有青壳纸绝缘。

用废旧节能灯改制高效LED灯

用废旧节能灯改制高效LED灯摘要：废旧节能灯是一种环保的电子产品，随着科技的不断发展，我们需要更加高效的LED灯来满足人们的需求。

本文以废旧节能灯为基础，探讨了如何改制成高效LED灯的方法和途径，以实现能源的节省和环保的目的。

关键词：废旧节能灯，LED灯，改制，能源节省，环保正文：随着能源问题的日益突出，环保意识逐渐提高，绿色生活理念也逐渐被广泛认同和推广。

作为一种环保的电子产品，废旧节能灯的再利用正成为人们关注的话题。

而LED灯则是目前最为节能、高效的光源之一，因此，如何将废旧节能灯改制成高效LED灯，实现节能减排和环保的目的，成为了当前亟需解决的重要问题。

废旧节能灯改制成LED灯的方法和途径多种多样。

首先，可以将废旧节能灯的电路板和其他硬件组件拆卸出来，然后选购高品质的LED光源和驱动板进行替换。

在合理搭配内部的硬件组件的基础上，还需要通过正确的电路设计和精密的组装工艺，确保改制后的LED灯能够更加高效地发光和节省能源。

另外，还可以采用创新的设计理念和技术，将LED芯片、光源等集成到废旧节能灯的灯体内部。

这种改制方式不仅可以充分利用原有的灯体资源，而且可以减少硬件组件的数量和电路设计的复杂度，从而降低改制成本和提高改制效率。

除此之外，还可以结合智能控制技术等新兴科技，使得改制后的LED灯具有更加智能化和便利化的使用体验。

例如，可以通过语音控制或移动应用程序等方式，实现对LED灯的远程控制和管理，从而更好地实现能源的节省和环保的目的。

综上所述，废旧节能灯改制成高效LED灯是一项极具意义的工作，可以在充分利用资源、提高能源利用效率和促进环保等多个方面发挥重要作用。

今后，随着技术的不断进步和创新，我们有必要进一步探索和开发更加高效的LED灯改制方案，为建设绿色低碳的社会做出更大的贡献。

改制废旧节能灯为高效LED灯，不仅可以更好地利用资源，降低能源消耗和环境污染，还可以有效推动智能照明等领域的发展。

用废旧节能灯镇流器制作电子变压器

用废旧节能灯镇流器制作电子变压器.用废旧节能灯镇流器制作电子变压器节能灯，这个很普通的东西，每天不知道要生产多少，也不知道要损坏多少。

每家每户应该都用坏过不少这东西吧。

自然，坏了，它就是废品，就是垃圾，被丢进垃圾桶随其他生活垃圾一起送到垃圾场，基本上就是它的命运。

这年头，别说这小小的东西，就是电脑、电视机这样些贵而大的家伙，也三年两载就被丢掉。

要不这世界哪来那么多的电子垃圾呢？所以，本来对它就没有什么值得再说的了，只是有时候爱胡思乱想：这小玩意要坏通常它又不彻底地坏掉，还有某个器官正常着呢，只是它的同类没有谁需要器官，也没有人做这样的器官移植，那这个正常的器官究竟还能有什么用呢？人类就是这样，一边喊着节能、环保，一边又硬逼着自己把一些尚且还好的东西活生生地送进坟墓。

还好，现在有厂家生产可以更换器官的节能灯了，只是似乎还不太贴近普通民众。

看看下图，中部那块小电路板就是坏节能灯正常的器官。

节能灯点不亮了，通常只是灯管老化或断线发不了光，这块小电路板多半还是好的。

要说这块小电路板，相信很多人都熟悉，它就是节能灯的电子镇流器。

具体的电路，当然不同功率不同牌子的灯，会有些差别。

总的来说，跟独立的成品电子镇流器一样，常见的电路可分为两种：单滤波电容和双滤波电容的。

一体化小功率节能灯内空间小，电子镇流器基本上都是单滤波电容的。

图A：单滤波电容（C1）电子镇流器图B：双滤波电容（C5，C6）电子镇流器精品.节能灯坏了，它肚子里的镇流器还有什么用呢？说实在话，我也说不上，还是看各人自己认为的吧。

只是想着电路中两个开关管轮流导通和截止，就象双击式半桥开关电源的两臂一样。

它应该可以改成一个电子开关变压器（不带稳压的开关电源），或许在什么时候需要时用得上，于是就实践了一下。

原理很简单，拿图B电路来说，将C4拆除，灯管自然不会在电路板上，不需要拆除，将L1的下端接到C5、C6的连接点（300V直流电源中点）上，当电路工作时，在L1两端就出现正反向都是约150V的高频交变电压，只要给L1加绕上次级线圈，做成变压器，则变压器的次级就会有输出电压，经整流滤波，就得到与初级隔离的直流输出电压。

用废节能灯改制开关电源电路

用废节能灯改制开关电源电路
电路工作原理：由图可知，变压器T2左边部分为原节能灯元件，不再重述，原高频整流电感线圈已由自制的高频变压器代替，T2及右边的元件为新增加的。

T2用E5×7磁心，一次用φ0．19mm的漆包线绕110匝，二次用φ0．31mm的漆包线绕16匝，中心抽头；VD3、VD4一定要选用肖特基二极管或工作频率较高的整流二极管；稳压集成块可选7805，最大输出电流约1.5A，输出电压为5V；T3为高频扼流圈，选高导磁量φ10mm的磁环，用φ0．41mm漆包线双绕并行穿绕lO匝即可。

使用时若直接在C5上取电压，绝不允许有短路现象发生，否则将烧坏VTI、VT2。

由于节能灯的VT1、VT2输出电压波形为近似方波，如图所示，有一定的谐波干扰。

随身听收听中波时有一片噪声，而收听调频、短波高端或听磁带时没有影响，相比之下它的干扰小于某些脉宽调制的稳压电源。

利用废旧电池为LED灯供电

利用废旧电池为LED灯供电利用一个0.3V左右的废旧电池，来驱动LED灯，40KHZ的脉冲。

成本不超过1元!先将制作方法和电路图，再秀成果~ 步骤如下：1.准备一个磁环，电子市场多得是，很便宜，1毛钱一个吧，不用太大，和指甲差不多大小就可以了2.准备两个颜色不同的导线，并行绕上磁环3.最关键的一步，按照图7的方式，将两根线头的其中一根与两根线尾的其中一根(一定要颜色不同!)，如果你是拿红线与黑线绕的，那么你需要将线头的红的与线尾的黑的连接!(图7)国外网友作品线路中各元件的作用及选用注意事项:1、电阻：它是三极管的基极限流电阻。

如果不用的话，电感发热量可能会很大，推荐使用1k的，也可以使用可调电阻做试验。

可以不接，最好用上。

2、磁环：在线路中起到电感和反馈驱动的作用。

可以使用一个工字电感替代。

磁芯不需要太大，最多指甲盖大就可以;3、线圈匝数：改变线圈匝数会影响整个电路的工作频率约50K左右。

一般6-10匝就够了，不要太多。

4、二极管是控制线路中电流方向的，建议用肖特基管，如IN5819或者其他更快的管子，不能用4007，这个不能用在高频下使用。

整流管要用高频整流管或肖特基，普通低频整流管的工作频率只能达到1KHZ左右。

脉冲充电虽然有一定作用，但这种利用快没电的电池充电没什么意思，输出能量太小。

5、三极管，在线路中起到高速开关作用，可用2N2222、8050、s9013、FMMT617等饱和压降较小的管子，频率不是问题。

推荐使用2N2222或3904的三极管。

不能使用1815等低频管，几十KHZ的频率只能算是低频。

1815的开关频率80M,2N2222和3904的开关频率可达200M以上。

如果用1815会内耗严重，一会儿就没电了!即使是低频电源管截止频率也要在1MHZ左右。

这个电路可以自行根据电池和负载来调节振动频率~~ 十分神奇~~。

废旧灯泡改造取电方案

废旧灯泡改造取电方案
废旧灯泡是我们日常生活中常见的废弃物之一。

通过改造废旧灯泡，可以让其继续发挥作用，起到节能环保的效果。

下面是一种简单的废旧灯泡改造取电方案的描述。

首先，我们需要准备一些材料，包括废旧灯泡、铜线、电源插头和插座。

第一步是拆卸废旧灯泡。

首先用剪刀将灯泡的塑料底座剪掉，然后用剪刀和钳子将灯泡的金属底座取下。

第二步是清洗废旧灯泡。

用肥皂水和刷子将灯泡的内部和外部彻底清洗干净，确保灯泡表面没有水渍或污垢。

第三步是制作取电装置。

首先将一端剥开一些铜线，然后将铜线连接到电源插头的两个插脚上。

接下来，将另一端的铜线焊接在灯泡的金属底座上。

确保焊接牢固，避免短路或接触不良的情况发生。

第四步是测试取电装置。

将电源插头插入插座，然后轻轻摇晃或转动废旧灯泡，确保取电布线没有松动或断裂，可以正常获取电力。

通过这个废旧灯泡改造取电方案，我们可以将废旧灯泡改造成一个简单的插头，可以用来给一些小型的电器充电或供电，比如手机、无线耳机等。

需要注意的是，废旧灯泡改造取电是一项需要谨慎操作的工作，如果没有电力知识或焊接经验的人不建议尝试。

在进行操作时要注意安全，避免触电或其他意外事故发生。

此外，废旧灯泡虽然可以继续利用，但其寿命相对较短，容易发生热化爆裂的现象，因此在使用时要注意安全，避免灯泡破裂或产生火灾。

总之，废旧灯泡改造取电方案是一种简单、经济、环保的做法。

通过利用废旧灯泡，我们可以节约资源，减少环境污染，并且为一些小型电器提供便利的充电和供电方式。

废弃荧光台灯改装成LED台灯的方法

废弃荧光台灯改装成LED台灯的方法废弃荧光台灯改装成LED台灯的方法用18W废弃荧光台灯改装成一盏LED台灯，用于筛选LED灯珠的压降差异。

该制作稍加改动，还可用作夜间照明的简单调光，使之更加省电节能。

一、改装方法1、制作电压差异筛选器首先，找一块250mm×60mm的硬纸板，按原荧光灯管的面积大小，在上面画出间隔为10mm×10mm的80个灯位“记号”的分布点。

然后将其垫在软玻璃（即超市出入口挡风用的那种门帘）下面，把大号注射针头在点燃的蜡烛上加热后对准每个“记号”戳两个通孔，就可以把80只超高亮05mm白色LED单帽灯临时串联措接焊好（注意：要便于拆下），等待筛选。

2、制作电源部分打开原台灯座后盖，取出电路板，留下要用的零件，其余全部拆掉。

然后安装好新的恒流源电路板，接上LED灯的引线（不必装在灯罩上），即可筛选压降差异了，如下图所示。

二、应用1、筛选压降差异市场买回一批超高亮中5mm白色单帽灯，制作了数盏LED“日光灯”，经常击穿灯珠。

观察表明，关灯后荧光有的立即消失，有的比较暗淡，有的很明亮。

可见，相同电流通过同一批次LED灯珠，其荧光消失的快慢和光线强弱却不相同。

看来这是一批杂牌灯珠。

根据测试，各LED压降的差异可达0.5V以上。

当然，LED灯珠上荧光粉的多少对荧光强弱也有直接影响。

因此，使用这种LED时，一定要经过筛选，否则，寿命将大打折扣。

在业余条件下，没有仪器时，用电容器维持LED荧光的继续存在，不失为筛选压降差异的直观简易方法。

筛选时，将“压降差异筛选器”通电后关掉开关S（最好是在晚上），此时，电容器C迅速向LED灯放电，待到导通与截止的临界点时，将“剩余”的电压24小时“悬浮“在那里。

就本电路而言，由负载时的240V管压降跌到失电后的175V“管压降”时就不再降低。
