电气预算(预算规则)
电气安装全国统一安装工程预算工程量计算规则
电气安装全国统一安装工程预算工程量计算规则电气安装工程预算是指对电气安装工程进行全面审查、估算和编制工程造价预算的过程。
全国统一安装工程预算工程量计算规则是为了保证电气安装工程预算的准确性和统一性，从而提高安装工程管理水平和效益，规范安装工程市场秩序。
电气安装工程预算的编制需要按照全国统一安装工程预算工程量计算规则进行，主要包括以下内容：1.工程量计算基本原则：工程量计算应符合统一的计量原则，即按实际施工部位和工程内容进行分项工程量的计算，确保工程量计算的准确性。
2.工程量计算基本单位：电气安装工程量计算以国家规定的计量单位为基准，如米、立方米、千克等。
3.工程量计算方法：根据工程施工图纸和技术规范要求，按照工程量计算规则，将施工图纸上的部位分解成独立的分部工程和子分部工程，然后按照相应的施工规范和定额进行计算。
4.工程量计算内容：电气安装工程量计算包括主要设备、材料、构配件、劳动量等方面的内容，同时还要考虑施工建筑物的特殊要求，如通风、防火、防爆等。
5.工程量计算标准：电气安装工程量计算应按照国家规定的计量标准进行，如《建筑施工和建筑安装工程定额》、《建筑工程工程量计算规范》等。
6.工程量计算程序：工程量计算应按照一定的程序进行，包括工程量计算依据的确定、工程量计算的方法和原则、分项工程量计算的编制和总工程量计算的核算等。
7.工程量计算软件应用：为了提高工程量计算的效率和准确性，可以借助计算机辅助设计软件进行工程量计算，如CAD软件、建筑工程计量软件等。
全国统一安装工程预算工程量计算规则的制定，可以提高电气安装工程预算的准确性和统一性，消除不同地区之间的差异，促进安装工程市场的规范化和健康发展。
同时，通过规范的工程量计算能够准确掌握工程的投资成本，为项目的决策提供科学依据，确保工程质量和效益。
电气预算计算规则
电机说明一、本章中的专业术语“电机”系指发电机和电动机的统称，如小型电机检查接线项目，适用于同功率的小型发电机和小型电动机的检查接线，两项目中的电机功率系指电机的额定功率。
二、直流发电机组和多台一串的机组，可按单台电机分别执行相应定额。
三、本章的电机检查接线项目，除发电机和调相机外，均不包括电机的干燥工作，发生时应执行电机干燥项目。
本章的电机干燥项目系按一次干燥所需的人工、材料、机械消耗量考虑的。
四、微型电机分为三类：驱动微型电机(分马力电机)系指微型异步电动机、微型同步电动机、微型交流换向器电动机、微型直流电动机等；控制微型电机系指自整角机、旋转变压器、交直流测速发电机、交直流伺服电动机、步进电动机、力矩电动机等；电源微型电机系指微型电动发电机组和单枢变流机等。
其他小型电机凡功率在0.75kW以下的电机均执行微型电机定额，但一般民用小型交流电风扇安装另执行本册C.2.4章的风扇安装项目。
五、各类电机的检查接线项目均不包括控制装置的安装和接线。
六、电机的接地线材质至今技术规范尚无新规定，本计价依据仍是沿用镀锌扁钢(25×4)编制的，如采用铜接地线时，主材(导线和接头)应更换，但安装人工和机械不变。
七、电机安装执行C.1《安装工程》的电机安装项目，其电机的检查接线和干燥执行本册定额。
八、各种电机的检查接线，规范要求均需配有相应的金属软管，如设计有规定的按设计规格和数量计算，譬如：设计要求用包塑金属软管、阻燃金属软管或采用铝合金软管接头等，均按设计’计算。
设计没有规定时，平均每台电机配金属软管1~1.5m(平均按1.25m)。
电机的电源线为导线时，应执行本册C.2.4章的压(焊)接线端子项目。
工程量计算规则一、发电机、调相机、电动机的电气检查接线，均以“台”为计量单位。
直流发电机组和多台一串的机组，按单台电机分别执行。
二、超重机上的电气设备、照明装置和电缆管线等安装均执行本册的相应定额。
三、电气安装规范要求每台电机接线均需要配金属软管，设计有规定的按设计规格和数量计算，设计没有规定的，平均每台电机配相应规格的金属软管1.25m和与之配套的金属软管专用活接头。

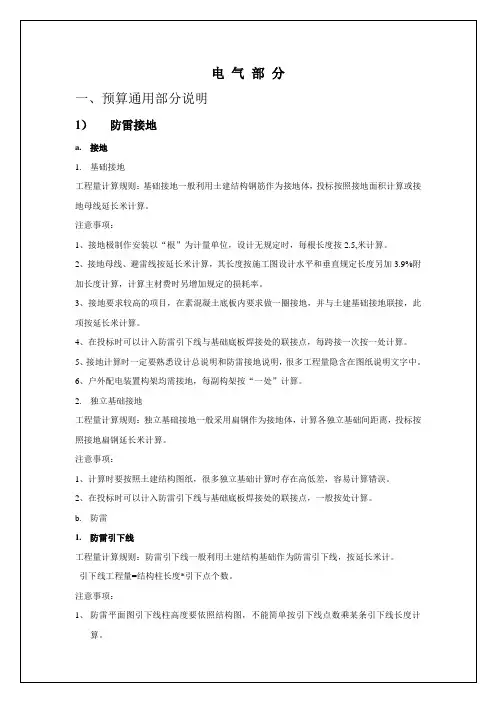

电气预算规则
1、箱制作为铁质时以“100kg”计量；木质配电箱制作以半周长分项以“套”计量
2、计算时分前清楚那些是人防密闭套管以及非人防密闭套管，人防密闭套管执行密闭防爆套管按处计算，其余套管按照延长米计算。
3、木套箱计算时凡需要暗装的配电箱、桥架孔洞、电梯呼叫按纽、地插、非标接线箱、盒等均需预留木套箱盒，按预留洞周长计算。
电管两端接设备计算规则：穿线工程量=（配管长+管口两端所接设备的预留长度）*管内导线根数。
注意事项：
1、管内穿线定额内已综合考虑了灯具、明暗开关、插销、按钮等预留线，套定额时不再考虑预留。
2、导线进入开关、柜、箱、设备预留长度，分别计入相应的工程量，连接设备导线（每一根线）预留长度，预留长度见下表。
2、各型灯具的引导线，除注明外，均以综合考虑在定额内，灯具安装已包括试亮工作。
3、装饰灯具安装，对照灯具示意图，区别不同灯的类型和形状，灯具直径、灯垂吊长度、方形、圆形等，以“套”计量
4、组装型荧光灯，凡不是工厂定型生产的成套灯具，或由市场采购的不同类型散件组装起来，甚至局部改装者，执行组装定额。对照灯具示意图集，区别不同安装形式、灯管数量，以“延长米”为计量单位计算。
注意事项：
1、带型、槽型母线终端预留长度0.3米，与设备连接预留长度0.5米。
2、母线安装均未包括支架、铁构件的制作、安装，其支架制作、安装执行相应定额。
3、低压封闭插接母线在竖井内安装时，人工和机械乘系数2。
c.变压器安装
工程量计算规则：变压器安装，按不同容量以“台“为计量单位
注意事项：
1、干式变压器如果带有保护罩时，其定额人工和机械乘系数2。
4、桥架木套箱预留时四周要考虑10公分的预留尺寸，便于桥架穿越或进行防火封堵。
电气安装工程量计算规则及预算实例
电气安装工程量计算规则及预算实例电气安装工程的量计算是电气工程预算的重要环节之一、正确的工程量计算能够准确反映工程项目的规模和数量，为工程预算提供依据，科学合理地配置预算资金，确保工程项目的顺利进行。
下面将介绍电气安装工程量计算的规则及预算实例。
一、电气安装工程量计算规则1.材料数量计算根据工程设计图纸，将每一种材料及设备的规格、型号、数量、费用等进行详细测算，包括电缆、线管、开关、插座、灯具、变压器等。
计算方法一般为标准材料单价乘以数量得到材料费用。
2.施工工作量计算根据工程需求，测算施工工作量，如电缆敷设长度、线缆管道产量、接线盒布线数量、插座开关安装数量、灯具安装数量等。
计算方法一般为工作量单位价格乘以工作量得到施工费用。
3.人工费用计算根据施工人员的数量、工作时间、工作内容等，计算人工费用。
通常按照单位工时费用乘以工作时间得到人工费用。
4.设备费用计算根据工程设计图纸中的设备数量、规格、型号等，计算设备费用。
计算方法一般为设备单价乘以数量得到设备费用。
5.其他费用计算将其他与电气安装工程相关的费用进行计算，如运输费用、安全防护费用、施工机具使用费用等。
计算方法根据实际情况而定。
二、电气安装工程量计算预算实例以一栋办公楼的电气安装工程为例，介绍电气安装工程量计算的预算实例。
1.材料数量计算根据设计图纸，测算所需的电缆、线管、开关、插座、灯具等材料数量，并查询市场价格得到单价。
以电缆为例，需要3000米，单价为50元/米，计算得到电缆费用为150,000元。
2.施工工作量计算根据设计图纸，测算电缆敷设长度、线管道产量、接线盒布线数量、插座开关安装数量、灯具安装数量等工作量。
以接线盒布线数量为例，需要100个，单位价格为100元/个，计算得到接线盒布线费用为10,000元。
3.人工费用计算根据施工队伍的规模和工作时间测算人工费用。
假设需要10人工作10天，每人每天的工时费用为300元，计算得到人工费用为30,000元。
电气安装全国统一安装工程预算工程量计算规则
电气安装全国统一安装工程预算工程量计算规则电气安装工程预算是指根据施工设计和工程实际情况，依据国家和行业相关规定及标准，对电气设备、电线电缆、电气元件及其安装费用进行计算，最终得出该工程所需的费用总额。
下面将介绍电气安装全国统一安装工程预算工程量计算规则。
一、工程量计算方法1.设备工程量计算：根据项目设计文件和设备清单，计算设备数量、型号、规格、单价等。
2.电缆线路计算：根据电缆线路长度、数量、规格和电缆桥架长度、数量等，计算电缆线路工程量。
3.线路开关插座等计算：根据设计方案和工程实际情况，按照规定的开关插座类型、数量、安装位置等，计算线路开关插座等工程量。
4.照明工程量计算：根据照明灯具的数量、型号、规格等，计算照明工程量。
5.配电箱计算：根据配电箱的数量、型号、规格等，计算配电箱工程量。
1.工程量计算需要根据相关规定和标准进行，如《建筑电气设计规范》、《建筑电气装置工程施工及验收规范》等。
2.工程量计算需要基于详细的施工设计文件，包括平面布置图、综合布线图、开关箱布置图、线路表等。
3.各项工程量计算需按照设计方案、工程实际情况、国家标准和相关规定进行，不能随意填写或估算。
4.在进行工程量计算时，要充分考虑工程实际情况，如线路长度、线径、绝缘性能要求、电气设备功率等因素。
5.工程量计算涉及的相关参数和数据需真实可靠，不能虚报或缺漏。
三、工程量计算原则1.按照国家和行业相关规定和标准进行工程量计算，确保计算结果的合理性和准确性。
2.工程量计算需充分考虑施工实际情况，包括工程规模、施工条件、技术要求等。
3.工程量计算需统一使用标准化的计算方法和计算公式，确保计算结果的可比性和一致性。
4.工程量计算需遵循科学、公正、透明的原则，不得存在人为干预、虚报等行为。
5.工程量计算需保证计算结果的可靠性，充分考虑误差和风险因素。
综上所述，电气安装全国统一安装工程预算工程量计算规则需要依据国家和行业相关规定和标准进行，计算方法应准确可靠，计算过程需科学公正，计算结果需合理可靠。
电气工程安装概预算(工程量计算57页)
1） 水平方向的敷设线管计算
水平方向敷设的线管应以施工平面图的管线走 向、敷设部位和设备安装位置的中心点为依据，并 借用平面图上所标墙、柱轴线尺寸进行线管长度的 计算，若没有轴线尺寸可利用时，则应运用比例尺 或直尺直接在平面图上量取线管长度，如图3.1所 示。
电能表 （计算个数）
常用型号： ➢单相电能表 ➢三相电能表（二元件）——三相三线制电路 ➢三相电能表（三元件）——三相四线制电路
电力工程技术（china-dianli）
适用范围详见教材：P37
（三）电气工程工程量计算规则
电气配管：按设计图示尺寸以延长米计算 。不扣除管路中间的接线箱(盒)、灯头盒、 开关盒所占长度。
3.28÷100＝0.033
0.03 3
管内穿线BV－2.5
(1)+(2)=23.02米 100m 23.02÷100＝0.230
(1) MT15
两线4.35×2＋局部三线1.20=9.90
米
电力工程技术（china-dianli）
0.23 0
(2) MT20
四线3.28×4＝13.12米
2÷10
个开关控制，电风扇由一个调速开关控制，走廊里有1个灯 和一个开关控制等。灯和电风扇均为单相用电设备，只需 要接2根线，火线（相线L）和零线（中性线N）。其中火线 要经过开关后再接到用电设备上。当开关合上时，开关线 才有电，灯或电风扇才可能有电流通过而工作。当开关断 开时，开关线没有电，灯或电风扇也没有电，更换灯管和 维修时比较安全。
序 号
定额 编号
1
2 3
工程量计算表
项目名称 电线管暗配MT15 电线管暗配MT20
单位
[预算入门]电气工程算量及套价实例讲解(附图)
![[预算入门]电气工程算量及套价实例讲解(附图)](https://img.taocdn.com/s3/m/18a6587fa22d7375a417866fb84ae45c3b35c280.png)
综合单价：9.18元
工程内容 序 号
单 数量 其中／元
位
人工 材料费
费
机械使 综合 用费 费
小计/元
1 铍锌钢管
m 30 38.40 9.60
5.40
DN20 暗配
2 铍锌钢管 DN20
m 30.9
108.15
3 暗装扫线盒 个 6
6.30 12.90 0
4 接线盒
个 6.12
18.36
5 暗装开关盒 个 5
计量单位：m
项目编码： 030212003001
工程数量：80
项目名称：电气配线 管内穿线BV2.5 mm² 综合单价：2.44元
工程内容 序 号
单 数量 位
其中／元
人工 材料费 费
机械 使用 费
小计/ 元
综合费
1 管内穿线 m 82 BV2.5 mm²
18.86 14.76 0
18.86 52.48
（1）配管配线系指从配电控制设备到用电器具
的配电线路以及控制线路的敷设。工艺上分明 配和暗配两种形式。各种配管应区别不同敷设 方式，部位及管材材质，规格，以“延长米” 计算。计算时不扣除管接线箱（盒）、灯头盒、 开关盒所占长度。其计算要领是从配电箱算起， 沿各回路计算；同时应考虑按建筑物自然层进 行划分。或者按照建筑形状分片计算。
项目编码 序 号
1 03021200 1001
项目 名称
电气 配管
工程内容 综合单价组成
人工 材料 机械 费 费 使用
费
铍锌钢管 1.68 5.64 0.18 DN20 暗配 包括接线盒6 个、开关盒5 个安装、接 地
综合单 价/元 综合 费
1.68 9.18
电气预算(预算规则)
电气预算（预算规则）一、照明系统、动力系统1、计算规则：各种的配管工程量的计算，不扣除管路中间接线箱、各种盒（接线，开关、插座、灯头）所占的长度，配管工程均未包括接线箱、盒、支架的制作安装。
2、计算方法：首先要确定工程有哪几种管材，明确每一种管材的敷设方式并分别列出。
计算顺序可以按管线的走向，从进户开始计算，在选择照明干线，然后计算支管。
合计时候分层、分单元或分段逐级统计，以防止漏算重算。
配管工程量=各段的平面长度+各部分的垂直长度+各部分的与流长度3、平面长度计算：用比例尺量取各段平面长度，量取以两个符号中心为一段或以符号中心至线路转角的顶端为一段逐段量取。
4、垂直长度计算：统计各部分的垂直长度，可以根据施工设计说明镇南关给出的设备和照明器具的安装高度来计算。
5、配电箱（1）上返至顶棚垂直长度=楼层高-（配电箱距地的高度+配电箱高+1/2楼板）（2）下返至地面垂直长度=配电箱底距地的高度+1/2楼板6、开关、插座。
上返下来时，垂直长度=楼层高-(开关+插座安装高度+1/2楼板厚)插座下返下来时：垂直长度=安装高度+1/2楼板厚7、线路中的接线盒：安装在墙上，一般在顶棚下0.2m处，每处需计算进出接线盒次数，考虑楼板的厚度，每一处的垂直长度=(0.2m+1/2楼板厚度)(n-1),n代表进出接线盒的次数，1是其中一路算入了电器具的垂直长度。
8、电缆敷设各部分预留长度；序号预留长度名称预留长度说明1电缆附加长度（敷设驰度，波形弯度、交叉、接头等）2.5%按电缆全长计算2电缆进入建筑物2.0m规范规定的最小值3电缆进入沟内或者掉架时引（上、下预留）1.5m4变电所进线、出线1.5m5电力电缆头终端头1.5m检修余量最小值6电缆中间接头盒两端个2m7电缆进控盒、保护屏或模拟盘等高+宽按盘面尺寸8高压开关柜及低压动力配电盘、箱2.0m底下进出线9电缆至电动机0.5m从电动机接线盒起算10厂用变压器3.0m从地坪算起11电梯电缆及电缆架固定点每处0.5m规范规定最小值12电缆绕过梁、柱等增加长度按实际计算按被绕过物的断面情况计算增加长度特殊算法：1、疏散指示灯：(3.8 +0.3)-2.1-0.22、电动机算法：送风机4.7m（水平长度）+1m（预留）+1.2（距地）+0.1m(楼板厚)3、从室外进入室内：1.5(进户)+0.8（埋深）+0.5（室内外高差）+配电箱距地的高度4、插座：算法：0.3+0.1（1/2楼板厚）5、电话、电视后面的插座都是距地0.3m。
工程量计算规则解释电气
工程量计算规则解释电气电气工程的工程量计算是指根据工程的设计图纸和规范要求，对电气设备的数量、容量和工程材料进行量化计算的过程。
电气工程量计算是电气工程预算编制的基础，也是电气工程施工的前期准备工作之一在电气工程量计算中，主要包括以下几个方面的内容：1.电气设备的数量计算：根据设计图纸和规范要求，对电气设备的数量进行计算。
这包括配电箱、电流互感器、电源和电动机等设备的数量计算。
2.电气设备容量的计算：根据电气负荷和设计要求，计算各个电气设备的容量。
容量计算旨在保证电气设备能够满足工程的负荷要求，提供稳定的电源供应。
3.电气工程的线缆和导线计算：根据工程的需求和设计要求，计算线缆和导线的长度和数量。
线缆和导线计算是为了确定电气工程所需要的线缆和导线的规格和种类，保证工程施工和使用的安全可靠。
4.电气设备的安装材料计算：根据电气设备的类型和特点，计算安装所需要的材料的数量。
安装材料计算一般包括电缆槽、电缆桥架、管道、绝缘片和连接器等材料的计算。
5.电气工程的灯具和开关插座计算：根据工程的需求和设计要求，计算灯具和开关插座的数量和类型。
灯具和开关插座计算是为了确定工程所需灯具和开关插座的位置和数量，提供适当的照明和电气插座。
6.电气工程的消防报警和监控系统计算：根据工程的需求和设计要求，计算消防报警和监控系统的设备和材料的数量。
这包括烟雾探测器、手动报警器、摄像头和监控设备等。
以上是电气工程量计算的一般规则和方法。
在实际应用中，还需要根据不同工程的具体要求和特点，灵活运用这些规则和方法，确保计算结果准确可靠。
在进行电气工程量计算时1.工程设计的准确性：工程量计算的准确性和可靠性直接依赖于工程设计的准确性。
因此，在进行工程量计算之前，应该对设计图纸和规范要求进行仔细审查，确保其准确性和合理性。
2.负荷计算的准确性：电气设备容量的计算是根据工程负荷计算的结果来确定的。
因此，在进行电气设备容量计算时，应该准确把握工程的负荷情况，确保容量计算的准确性。
电气安装工程量计算规则及预算实例
12. 工厂灯及防水防尘灯安装的工程量，应区别不 同安装形式,以“套”为计量单位计算。工厂灯及 防水防尘灯安装项目适用范围见下表：
定额名称
直杆工厂吊灯 吊链式工厂灯 吸顶式工厂灯 弯杆式工厂灯 悬挂式工厂灯 防水防尘灯
灯具种类
配照（GC1-A）、广照（GC3-A）、深照（GC5-A）、斜 照（GC7-A）、圆球（GC17-A）、双罩（GC19-A）
项目名称
灯具种类
防潮灯
扁形防潮灯（GC-31）、防潮灯（GC-33）
腰形舱顶灯
腰形舱顶灯CCD-1
碘钨灯
DW型、220V、300-1000W
管形氙气灯
自然冷却式200V/380V 20kW内
投光灯
TG型室外投光灯
高压水银灯镇流器 外附式镇流器具125-450W
安全灯
（AOB-1、2、3）、（AOC-1、2）型安全灯
22. 盘管风机三速开关、请勿打扰灯，须刨插座安装的 工程量，以“套”为计量单位计算。
十二、照明器具安装
【例-1】下图为某办公楼照明局部平面布置图，建 筑物为混合结构，层高3.3m。由图可知该房间内装 设了两套成套型吸顶式双管荧光灯、一台吊风扇， 它们分别由一个单控双联板式暗开关和一个调速开 关控制，开关安装距楼地面1.3m，配电线路导线为 BV-2.5，穿电线管沿天棚、墙暗敷设，其中2、3根 穿TC（电线管） l5，4根穿TC20。试计算此房间的各 分项工程量。
（3） 发光棚安装的工程量，应根据 装饰灯具示意图集所示，以“m2”为计量 单位，发光棚灯具按设计用量加损耗量 计算。
发光棚
十二、照明器具安装
（4） 立体广告灯箱、荧光灯光沿的 工程量，应根据装饰灯具示意图集所示， 以“延长米”为计量单位。灯具设计用量 与定额不符时，可根据设计数量加损耗量调整主材。
工程造价—安装工程—电气计算规则
电气工程量计算规则1、工程量计算顺序电气设备安装工程工程量计算顺序应按照以下顺序提供：变压器——高低压设备安装-—母线、绝缘子——电机、电动葫芦（含接线、检查）——滑触线装置——电缆（电缆头、桥架、穿管数量）——防雷及接地装置——10KV以下架空配电线路——电气调整试验——配管配线——照明器具—-电梯电气装置2、电力变压器电力变压器分干式及油浸式两种,以台计算，区别高低压及容量。
3、配电装置3.1 包括断路器、接触器、互感器、避雷器、电抗器、电力电容器及电容器柜,以台为计量单位，隔离开关、熔断器以组为计量单位；3。
2 配电装置设备的支架按施工图设计的需要量计算，以kg为计量单位；3.3 基础槽钢、角钢以m计算,应标明规格型号;3.4 配电设备的端子板外部界限,以组为单位,端子箱安装分户外、户内以个为单位.接线方式有：有端子外部接线、无端子外部接线，2.5mm和6mm两种，以个为单位如营口港1～3＃泊位上输油臂分控站接线就应该套用该项目，另外应增加“管内穿线”的工程量，以m/单根计算总工程量；3。
5 高压设备定额内均不包括绝缘台安装，其工程量应按施工图设计执行；3。
6 导线敷设应有焊（压）接线端子工程量,如照明导线的敷设就应考虑此项工程量;3。
7 盘柜配线只适用于盘上小设备元件的少量现场配线，不适用于工厂的设备修配、修改工程。
3。
8 高压开关柜与基础型钢采用焊接固定，柜间用螺栓连接；柜内设备按厂家已安装好,连接母线已配置，油漆已刷好来考虑。
规定主母线以及主母线与上刀闸引下线的配置安装可另套相应定额计算。
提供工程量4、母线、绝缘子4。
1 带型母线安装及带型母线引下线安装包括铜排、铝排，分别以不同截面和片数以“m/单相"为计量单位。
母线和固定母线的金具均按设计量加损耗计算，应标明规格及截面面积；4。
2 槽型母线安装以“m/单相”为计量单位，若为“三”相则应乘以“3”，槽型母线与设备连接分别以连接不同的设备以“台”为计量单位；4.3 与发电机、变压器、断路器、隔离开关连接，注明槽型母线的规格尺寸，槽型母线及固定槽型母线的金具按实际用量加损耗率计算；4。
预算定额 电气
第四册 电气工程一、第四册《电气工程》（以下简称本定额），包括变配电装置、电缆、架空配电线路、防雷接地、控制装置、配管配线、照明器具、起重设备电气装置、电气设备试验调整、电梯、消防控制设备、安全防范设备、电视、电话、综合布线等共十三章。
二、 本定额适用于10KV 以下电气设备安装工程。
三、本定额中的操作高度（指操作物高度距楼地面的距离），除各章节另有规定者外，均按5m 以下编制的，如超过25m 的高层建筑物（电梯安装除外），按下表计算高层建准计取：电梯工程6％，其中人工费占20％ 其它工程2％，其中人工费占20％第一章 变配电装置一、说明1、本章包括：干式变压器、油式变压器、箱式变压器、开闭器、高压开关柜、低压配电屏、母线桥、封闭式插接母线槽安装等23节共140个子目。
2、消弧线圈、电炉变压器、油浸电抗器、整流变压器安装，执行油式变压器安装相应子目。
3、设备中需注入或补充注入的绝缘油，应视作设备的一部分。
4、设备安装中均未包括支架的制作安装，需用时执行本册支架制作安装相应子目。
5、工作内容中的“接线”系指一次部分 （不包括焊压铜、铝接线端子）。
6、硅整流设备安装，不包括附带的控制箱、电源箱和设备以外配件的安装。
7、硒整流设备安装，执行硅整流设备相应子目。
二、工程量计算规则 （一） 变压器按容量以台计算。
（二） 高压开关柜分固定式、手车式以台计算。
（三） 低压开关柜分交流、直流以台计算。
（四） 配电间隔框架、母线桥、设备支架以吨计算；基础型钢分品种以米计算。
（五） 封闭式插接母线槽分安装方式以米计算。
（六） 带形母线，分片数以单相米计算。
（七） 其它电气装置以台（套、个、组）计算。
第二章 电缆一、说明 （一）电缆敷设定额，是按平原地区和厂内电缆工程的施工条件编制的，不适用在积水区、水底、井下等特殊条件下的电缆敷设。
（二）电缆在一般山地、丘陵地区敷设时，其定额人工工日乘以系数1.3。
该地段所需的施工材料，如固定桩、夹具等按实计算。
电气安装全国统一安装工程预算工程量计算规则
电气安装全国统一安装工程预算工程量计算规则
一、综述
电气安装工程预算量计算是一项重要的经济估算工作，它是为了完成
工程所需要的货物、服务和资源的总体估计，电气安装工程预算工程量计
算对于保证电气安装工程的完成和质量有着至关重要的作用。
由于不同的地区有不同的施工方式、施工条件等，因此全国统一安装
工程预算工程量计算规则是一个具有指导意义的经济分析模型。
本文详细
介绍了全国统一安装工程预算工程量计算规则。
二、计算规则
1、总体计算原则
全国统一安装工程预算工程量计算实行单价加率法，即按照工程实际
量计算，乘以或除以一定的比例，以确定预算量。
2、基本计算方法
（1）计量表的设计
此外，针对不同的电气安装工程，应分别设计计量表进行工程量计算，并对其内容有所细化。
（2）工程量计算
根据计量表设计的内容，就可以结合实际工作进行安装工程量的计算。
（3）定价计算
定价时，需要根据实际的市场价格，对每种材料及劳务的单价进行调整，确定工程预算的总价格。
三、结论
全国统一安装工程预算工程量计算要求设计出精确的计量表，充分根据实际施工工况。
电气工程施工预算公式
一、电气安装工程预算公式1. 电气安装工程预算费用 = 电气设备材料费 + 人工费 + 施工机具使用费 + 其他费用其中：（1）电气设备材料费 = 设备费 + 材料费设备费 = 设备购置费 + 设备运输费 + 设备安装调试费材料费 = 材料购置费 + 材料运输费 + 材料损耗费（2）人工费 = 直接人工费 + 间接人工费直接人工费 = 人工工资 + 社会保险费 + 住房公积金间接人工费 = 人工工资 + 社会保险费 + 住房公积金 + 伙食补助费 + 住宿费等（3）施工机具使用费 = 施工机械使用费 + 施工工具使用费施工机械使用费 = 施工机械购置费 + 施工机械折旧费 + 施工机械维修保养费施工工具使用费 = 施工工具购置费 + 施工工具折旧费 + 施工工具维修保养费（4）其他费用 = 临时设施费 + 保险费 + 税金等2. 电气安装工程预算费用 = 电气安装工程量× 单价其中：电气安装工程量 = 设备数量× 设备容量 + 材料数量× 材料长度 + 人工工日× 人工单价单价 = 设备单价 + 材料单价 + 人工单价二、电气配管配线工程预算公式1. 电气配管配线工程预算费用 = 配管费用 + 配线费用 + 管线附件费用其中：（1）配管费用 = 管道长度× 管道单价（2）配线费用 = 线缆长度× 线缆单价（3）管线附件费用 = 附件数量× 附件单价2. 电气配管配线工程预算费用 = 电气配管配线工程量× 单价其中：电气配管配线工程量 = 管道长度 + 线缆长度 + 附件数量单价 = 管道单价 + 线缆单价 + 附件单价三、电气工程量计算公式1. 电气设备安装工程量 = 设备数量× 设备容量2. 电气线路工程量 = 线缆长度× 线缆根数3. 电气配管工程量 = 管道长度× 管道根数4. 电气工程量 = 设备安装工程量 + 线路工程量 + 配管工程量在电气工程施工预算中，合理运用预算公式，可以确保工程成本的计算准确，为施工过程中的成本控制提供依据。
电气工程工程量计算规则 一
电气工程工程量计算规则一工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。
电缆敷设按不同截面以延长米计算并套用定额。
其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。
2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。
3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。
4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。
5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。
6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。
7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0.9的系数。
由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。
注：电力行业预算定额为第四册。
8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额的相应项目。
9、电缆防火用的设备及材料的安装，可套用《全统定额》第十三册“刷油、绝热、防腐蚀工程”中的有关定额子目。
10、电缆敷设长度应根据敷设路径水平和垂直距离，另按表5规定增加附加长度。
电缆附加长度表5 单位：%，M序号项目名称预留长度说明1 电缆敷设驰度、弯度、交叉 2.5% 按全长计算2 电缆进入建筑物 2.0m 规程规定最小值3 电缆进入沟内或吊架时引上余值 1.5m 规程规定最小值4 变电所进线、出线 1.5m 规程规定最小值5 电力电缆终端头 1.5m 检修余量6 电缆中间接头盒 2.0m 两端各留，检修余量7 电缆进控制及保护屏高+宽按盘面尺寸8 高压开关柜及低压动力配电盘 2.0m 盘下进出线9 电缆至电动机 0.5m 不包括接线盒至地坪间距离10 厂用变压器 3.0m 从地坪算起11 车间动力箱 1.5m 从地坪算起12 电梯电缆与电缆架固定点每处0.5m 规范最小值11、电缆支架的接地线应执行室内接地母线安装定额。
电气安装全国统一安装工程预算工程量计算规则
第二册电气设备安装工程（一）变压器1、变压器安装,按不同容量以“台”为计量单位。
2、干式变压器如果带有保护罩时，其定额人工和机械乘以系数1。
2。
3、变压器通过试验,判定绝缘受潮时才需进行干燥，所以只有需要干燥的变压器才能计取此项费用（编制施工图预算时可列此项，工程结算时根据实际情况再作处理)，以“台”为计量单位。
4、消弧线圈的干燥按同容量电力变压器干燥项目执行,以“台”为计量单位。
5、变压器油过滤不论多少次，直到过滤合格为止，以“t"为计量单位，其具体计算方法如下：①变压器安装估价表未包括绝缘油过滤,需要过滤时，可按制造厂提供的油量计算。
②油断路器及其他充油设备的绝缘油过滤,可按制造厂规定的充油量计算。
计算公式：油过滤数量(t）=设备油重（t）×（1+损耗率）（二)配电装置1、断路器、电流互感器、电压互感器、油浸电抗器、以及电容器柜的安装以“台”为计量单位;电力电容器的安装以“个”为计量单位.2、隔离开关、负荷开关、熔断器、避雷器、干式电抗器的安装以“组"为计量单位,每组按三相计算。
3、交流滤波装置的安装以“台”为计量单位,每套滤波装置包括三台组架安装，不包括设备本身及铜母线的安装，其工程量按本册相应说明另行计算。
4、高压设备安装项目内均不包括绝缘台的安装,其工程量应按施工图设计执行相应项目。
5、高压成套配电柜和箱式变电站的安装以“台” 为计量单位，均未包括基础槽钢、母线及引下线的配装安装。
6、配电设备安装的支架、抱箍及延长轴、轴套、间隔板等，按施工图设计的需要量计算；执行本册第四章铁构件安装项目，或按成品考虑。
7、绝缘油、六氟化硫气体、液压油等均按设备带有考虑；电气设备以外的加压设备和附属管道的安装应按相应估价表另行计算.8、配电设备的端子板外部接线，应执行本册第四章相应项目。
9、设备安装所需的地脚螺栓按土建预埋考虑；设备安装需要二次灌浆时，执行第一册相关子目。
（三）母线及绝缘子1、悬垂绝缘子串安装,指垂直或V型安装的提挂导线、跳线、引下线、设备连接线或设备等所有用的绝缘子串安装，按单、双串分别以“串”为计量单位,耐张绝缘子串的安装,已包括在软母线安装项目内。
电气工程(概)预算的分类
电气工程（概）预算的分类根据编制单位、编制预算、审批过程和所起的作用不同，建筑电气安装工程（概）预算可分为设计概算、施工图预算和施工预算三类。
1 设计预算设计预算（又称建设预算）是由设计单位（受建设单位及甲方委托）编制的，其编制依据是概算定额和设计图。
其内容包括建筑工程费用、设备安装费用、设备和工具及器具购置费用，其他基本建设费用（如土地征用、拆迁等）。
审批过程是：设计单位建设单位报主管部门审批。
其所起的作用是确定投资额，编制基本建设计划，作为施工图预算与拨款的依据，作为考核设计方案的经济合理性和降低成本的依据。
2 施工图预算施工图预算（又称工程预算）是以深度设计的施工图纸为依据进行的，其主要目的是为了确定工程的造价。
它是由施工单位（又称乙方）编制的预算，其编制的依据是预算定额和施工图，内容包括建筑工程费用，设备安装工程费用。
审批过程为：施工单位（乙方）建设单位（甲方）初审银行审查认定。
其所起的作用拨付工程款项和竣工结算的依据，确定工程造价，作为编制计划和统计完成投资的依据，同时还是企业结算的依据。
3 施工预算施工预算也是由施工单位编制的，其编制的依据是施工定额。
其作用是组织生产、编制施工计划、准备材料、签发施工任务书、作为考核工效、评定奖励、进行经济预算的依据，也是改善经营管理、加强经济核算，提高劳动生产率、降低生产成本的手段。
4“两算”对比“两算对比”是指施工预算与施工图预算的对比，它是建筑安装施工企为了防止工程成本超支而采取的一项措施。
施工图预算确定的是建筑安装工程的预算的收入成本，施工预算确定的建筑安装工程的预计支出成本。
它们是从不同的角度计算的两本经济账。
施工预算是为了降低成本任务，根据降低成本指标和技术措施而编制的。
它不应大于施工图预算成本。
通过两算对比，可以预先找出节约的途径或超支的原因，研究降低成本的措施，防止人工、材料和机械使用费的超支，避免发生成本亏损。
5 我国现行工程建设项目投资的构成设备原价设备及工、器具、设备购置费购置费用设备运杂费工具器具及生产家具购置费直接工程费间接费建筑安装工程费用固定资产投资计划利润——工程造价税金土地使用费工程建设其他费用与项目建设有关的其他费用与未来企业生产经营有关的费用建设项目基本预备费总投资预备费涨价预备费建设期贷款利息固定资产投资方向调节税流动资产投资——流动资产（含铺底流动资金30%）工程建设项目投资构成示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气预算
一、照明系统、动力系统
1、计算规则：各种的配管工程量的计算，不扣除管路中间接线箱、各种盒（接线，开关、插座、灯头）所占的长度，配管工程均未包括接线箱、盒、支架的制作安装。
2、计算方法：首先要确定工程有哪几种管材，明确每一种管材的敷设方式并分别列出。
计算顺序可以按管线的走向，从进户开始计算，在选择照明干线，然后计算支管。
合计时候分层、分单元或分段逐级统计，以防止漏算重算。
配管工程量=各段的平面长度+各部分的垂直长度+各部分的与流长度
3、平面长度计算：用比例尺量取各段平面长度，量取以两个符号中心为一段或以符号中心至线路转角的顶端为一段逐段量取。
4、垂直长度计算：统计各部分的垂直长度，可以根据施工设计说明镇南关给出的设备和照明器具的安装高度来计算。
5、配电箱
（1）上返至顶棚垂直长度=楼层高-（配电箱距地的高度+配电箱高+1/2楼板）
（2）下返至地面垂直长度=配电箱底距地的高度+1/2楼板
6、开关、插座。
上返下来时，垂直长度=楼层高-(开关+插座安装高度+1/2楼板厚)
插座下返下来时：垂直长度=安装高度+1/2楼板厚
7、线路中的接线盒：安装在墙上，一般在顶棚下0.2m处，每处需计算进出接线盒次数，考虑楼板的厚度，每一处的垂直长度=(0.2m+1/2楼板厚度)×(n-1),n代表进出接线盒的次数，1是其中一路算入了电器具的垂直长度。
8、电缆敷设各部分预留长度；
序号预留长度名称预留长度说明
1 电缆附加长度（敷设驰度，波形弯度、交叉、接头等）2.5% 按电缆全长计算
2 电缆进入建筑物2.0m 规范规定的最小值
3 电缆进入沟内或者掉架时引（上、下预留）1.5m
4 变电所进线、出线1.5m
5 电力电缆头终端头1.5m 检修余量最小值
6 电缆中间接头盒两端个2m
7 电缆进控盒、保护屏或模拟盘等高+宽按盘面尺寸
8 高压开关柜及低压动力配电盘、箱2.0m 底下进出线
9 电缆至电动机0.5m 从电动机接线盒起算
10 厂用变压器3.0m 从地坪算起
11 电梯电缆及电缆架固定点每处0.5m 规范规定最小值
12 电缆绕过梁、柱等增加长度按实际计算按被绕过物的断面情况计算增加长度
特殊算法：
1、疏散指示灯：(3.8 +0.3)-2.1-0.2
2、电动机算法：送风机4.7m（水平长度）+1m（预留）+1.2（距地）+0.1m(楼板厚)
3、从室外进入室内：1.5(进户)+0.8（埋深）+0.5（室内外高差）+配电箱距地的高度
4、插座：
算法：0.3+0.1（1/2楼板厚）
5、电话、电视后面的插座都是距地0.3m。
6、手动报警按钮安装高度1.5m。
7、声光报警器距顶板0.3m。
8、烟感（温感）（有吊顶处算金属软管）自顶棚垂直1m。
二、防雷接地系统（常用）
1、接地极制作安装：（电气工程接地装置制作安装利用底板钢筋作接地极(定额4-5) 单位是m2,它的计算原则是基础底板的面积,定额中每平米内含了10个圆的镀锌圆钢0.099公斤，请教一下土建预算人员底板的面积即可）。
2、接地母线敷设：（40ⅹ4镀锌扁钢）接地母线敷设详细看图纸有接地说明及图示接地母线敷设，按设计长度以“m”为计量单位计算工程量。
接地母线，按延长米计算，其长度按施工图设计上的长度来计算。
3、避雷引下线敷设：一般是利用柱内2根主筋作为引下线，也可以单独敷设扁钢或圆钢，计算以延米来计算，按楼层的绝对标高计取（基础到屋面女儿墙的高度）。
4、断接卡制作安装：按处来计算的，有几处测试点就计算几个断接卡。
断接卡通常设在室外地坪+500mm处，它是竣工验收时作为电阻测试用的，接地平面图纸上应该有注明。
5、避雷带：屋面避雷带敷设应该套避雷网安装的定额子目时，已经包含镀锌扁钢支架或扁钢卡子了，不能在另套支架的子目。
当设计利用基础地梁的圈梁2根主筋焊通作为接地线时，应套‘均压环敷设（利用圈梁钢筋）’的定额子目，不计主材。
6、接地电阻测试：有接地断接卡子的地方，每一处就是一次，（一般两个单元的楼房有两处断接卡子，三个单元的楼房四处断接卡子，等等）。
没有断接卡子的一个接地系统计算一次（一处）。
