苏科版物理中考专题训练——电热器电流的热效应(word版带答案)

合集下载

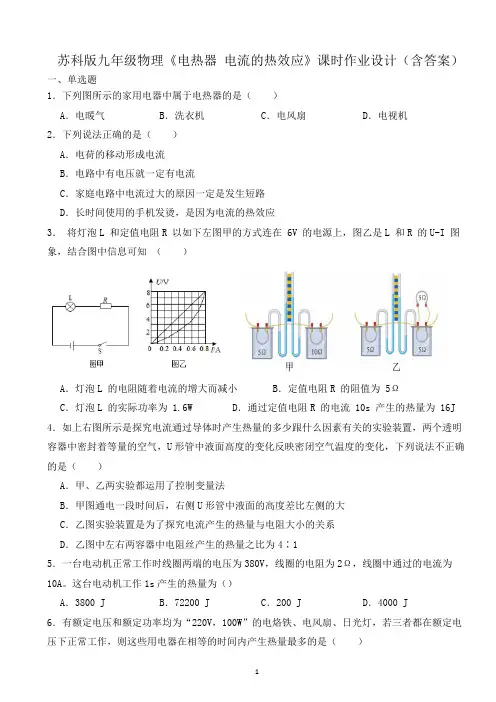

苏科版九年级物理《电热器 电流的热效应》课时作业设计(含答案)

苏科版九年级物理《电热器 电流的热效应》课时作业设计(含答案)

苏科版九年级物理《电热器电流的热效应》课时作业设计(含答案)一、单选题1.下列图所示的家用电器中属于电热器的是()A.电暖气B.洗衣机C.电风扇D.电视机2.下列说法正确的是()A.电荷的移动形成电流B.电路中有电压就一定有电流C.家庭电路中电流过大的原因一定是发生短路D.长时间使用的手机发烫,是因为电流的热效应3.将灯泡L 和定值电阻R 以如下左图甲的方式连在 6V 的电源上,图乙是L 和R 的U-I 图象,结合图中信息可知()A.灯泡L 的电阻随着电流的增大而减小 B.定值电阻R 的阻值为 5ΩC.灯泡L 的实际功率为 1.6W D.通过定值电阻R 的电流 10s 产生的热量为 16J 4.如上右图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置,两个透明容器中密封着等量的空气,U形管中液面高度的变化反映密闭空气温度的变化,下列说法不正确的是()A.甲、乙两实验都运用了控制变量法B.甲图通电一段时间后,右侧U形管中液面的高度差比左侧的大C.乙图实验装置是为了探究电流产生的热量与电阻大小的关系D.乙图中左右两容器中电阻丝产生的热量之比为4∶15.一台电动机正常工作时线圈两端的电压为380V,线圈的电阻为2Ω,线圈中通过的电流为10A。

这台电动机工作1s产生的热量为()A.3800 J B.72200 J C.200 J D.4000 J6.有额定电压和额定功率均为“220V,100W”的电烙铁、电风扇、日光灯,若三者都在额定电压下正常工作,则这些用电器在相等的时间内产生热量最多的是()A.电烙铁B.日光灯C.电风扇D.一样多7.许多科学家在物理学研究的漫长历史中做出了卓越贡献。

为纪念英国科学家焦耳在物理学中的突出贡献,将他的名字命名为物理量单位的是()A.电功B.电功率C.电压D.电流8.在下列用电器工作的过程中,电能全部转化为内能的是()A.电风扇B.电热水壶C.电视机D.电冰箱9.小明在一次野炊活动中,将中间剪得较窄的口香糖锡箔纸(可看做导体)接在干电池正负两极上,如下左图所示,锡箔纸较窄处最先燃烧。

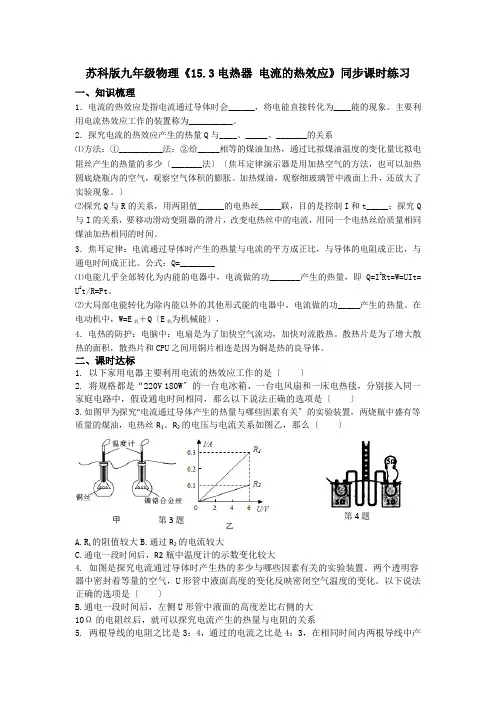

2022年苏科版物理九下《电热器 电流的热效应》同步练习附答案

2022年苏科版物理九下《电热器 电流的热效应》同步练习附答案

苏科版九年级物理《15.3电热器 电流的热效应》同步课时练习一、知识梳理1.电流的热效应是指电流通过导体时会______,将电能直接转化为____能的现象。

主要利用电流热效应工作的装置称为__________。

2.探究电流的热效应产生的热量Q 与____、_____、_______的关系⑴方法:①__________法;②给_____相等的煤油加热,通过比拟煤油温度的变化量比拟电阻丝产生的热量的多少〔_______法〕〔焦耳定律演示器是用加热空气的方法,也可以加热圆底烧瓶内的空气,观察空气体积的膨胀。

加热煤油,观察细玻璃管中液面上升,还放大了实验现象。

〕⑵探究Q 与R 的关系,用两阻值______的电热丝_____联,目的是控制I 和t_____;探究Q 与I 的关系,要移动滑动变阻器的滑片,改变电热丝中的电流,用同一个电热丝给质量相同煤油加热相同的时间。

3.焦耳定律:电流通过导体时产生的热量与电流的平方成正比,与导体的电阻成正比,与通电时间成正比。

公式:Q=________⑴电能几乎全部转化为内能的电器中,电流做的功_______产生的热量,即Q=I 2Rt=W=UIt= U 2t/R=Pt 。

⑵大局部电能转化为除内能以外的其他形式能的电器中,电流做的功_____产生的热量。

在电动机中,W=E 机+Q 〔E 机为机械能〕,4.电热的防护:电脑中:电扇是为了加快空气流动,加快对流散热。

散热片是为了增大散热的面积,散热片和CPU 之间用铜片相连是因为铜是热的良导体。

二、课时达标1. 以下家用电器主要利用电流的热效应工作的是〔 〕2. 将规格都是“220V 180W〞的一台电冰箱、一台电风扇和一床电热毯,分别接入同一家庭电路中,假设通电时间相同,那么以下说法正确的选项是〔 〕3.如图甲为探究“电流通过导体产生的热量与哪些因素有关〞的实验装置,两烧瓶中盛有等质量的煤油,电热丝R 1、R 2的电压与电流关系如图乙,那么〔 〕A.R 1的阻值较大B.通过R 2的电流较大C.通电一段时间后,R2瓶中温度计的示数变化较大4. 如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。

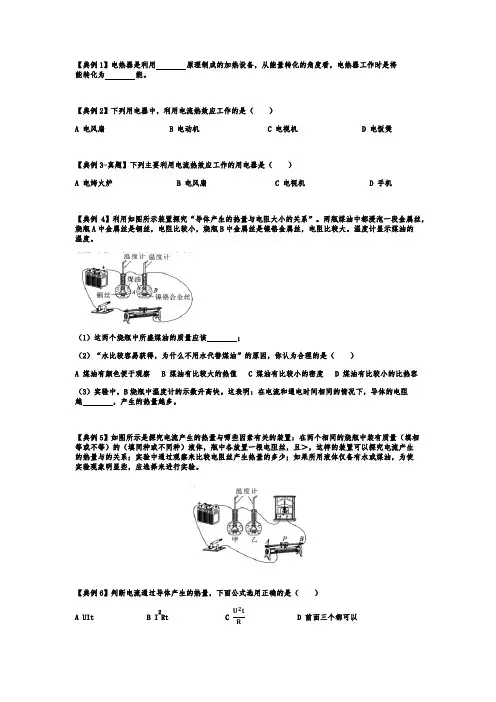

苏科版物理第15单元 电热器 电流热效应 典型例题

苏科版物理第15单元  电热器 电流热效应  典型例题

【典例1】电热器是利用原理制成的加热设备,从能量转化的角度看,电热器工作时是将能转化为能。

【典例2】下列用电器中,利用电流热效应工作的是()A 电风扇B 电动机C 电视机D 电饭煲【典例3-真题】下列主要利用电流热效应工作的用电器是()A 电烤火炉B 电风扇C 电视机D 手机【典例4】利用如图所示装置探究“导体产生的热量与电阻大小的关系”。

两瓶煤油中都浸泡一段金属丝,烧瓶A中金属丝是铜丝,电阻比较小,烧瓶B中金属丝是镍铬金属丝,电阻比较大。

温度计显示煤油的温度。

(1)这两个烧瓶中所盛煤油的质量应该;(2)“水比较容易获得,为什么不用水代替煤油”的原因,你认为合理的是()A 煤油有颜色便于观察B 煤油有比较大的热值C 煤油有比较小的密度D 煤油有比较小的比热容(3)实验中,B烧瓶中温度计的示数升高快。

这表明:在电流和通电时间相同的情况下,导体的电阻越,产生的热量越多。

【典例5】如图所示是探究电流产生的热量与哪些因素有关的装置:在两个相同的烧瓶中装有质量(填相等或不等)的(填同种或不同种)液体,瓶中各放置一根电阻丝,且>,这样的装置可以探究电流产生的热量与的关系;实验中通过观察来比较电阻丝产生热量的多少;如果所用液体仅备有水或煤油,为使实验现象明显些,应选择来进行实验。

【典例6】判断电流通过导体产生的热量,下面公式选用正确的是()A UItB I 2Rt CU2tRD 前面三个都可以【典例7】一种家用电熨斗规格为“220V 800W”,其内部电热丝的电阻是Ω,在额定电压下工作10min产生 J的热量。

【典例8】60Ω的电阻丝接在36V的电源上,通过它的电流为 A,在5min内共产生 J的热量。

【典例9】一台直流电动机的线圈电阻为2Ω,工作时通过线圈的电流为5A,加在它两端的电压为220V,那么电流在5min内做的功为、产生的热量为。

【典例10】如图,ab和bc是两根电阻丝,若将a、b接入某一恒定电压的电路中时,1分钟产生的电热是360J;若将b、c接入同一电路中时,1分钟产生的电热是180J,则a、c端接入该电路时,1分钟产生的电热是() A 540J B 180J C 120J D 30J【典例11】如图所示是探究电流产生热量与电阻关系的电路,R1=5Ω、R2=10Ω,闭合开关后,电流表示数为1A,通过电阻R1的电流是 A,通过R2的电流在10s内产生的热量是 J。

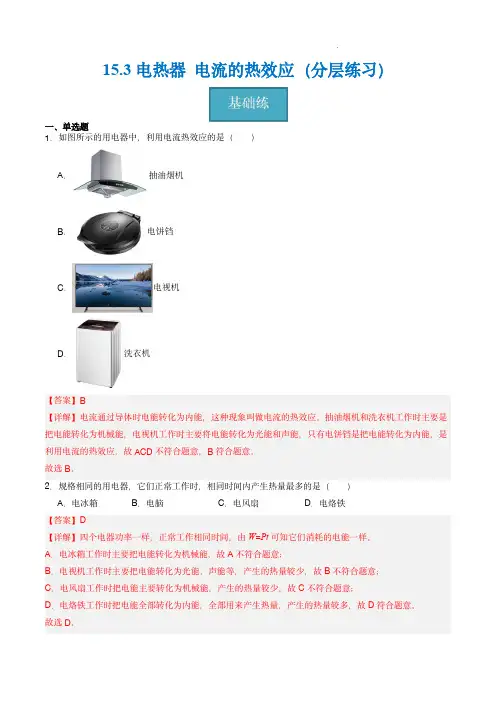

电热器 电流的热效应(分层练习)(解析版)-2023-2024学年九年级物理下册 (苏科版)

电热器 电流的热效应(分层练习)(解析版)-2023-2024学年九年级物理下册 (苏科版)

15.3电热器电流的热效应(分层练习)一、单选题1.如图所示的用电器中,利用电流热效应的是()A.抽油烟机B.电饼铛C.电视机D.洗衣机【答案】B【详解】电流通过导体时电能转化为内能,这种现象叫做电流的热效应。

抽油烟机和洗衣机工作时主要是把电能转化为机械能,电视机工作时主要将电能转化为光能和声能,只有电饼铛是把电能转化为内能,是利用电流的热效应,故ACD不符合题意,B符合题意。

故选B。

2.规格相同的用电器,它们正常工作时,相同时间内产生热量最多的是()A.电冰箱B.电脑C.电风扇D.电烙铁【答案】D【详解】四个电器功率一样,正常工作相同时间,由W=Pt可知它们消耗的电能一样。

A.电冰箱工作时主要把电能转化为机械能,故A不符合题意;B.电视机工作时主要把电能转化为光能、声能等,产生的热量较少,故B不符合题意;C.电风扇工作时把电能主要转化为机械能,产生的热量较少,故C不符合题意;D.电烙铁工作时把电能全部转化为内能,全部用来产生热量,产生的热量较多,故D符合题意。

故选D。

3.下列事例,属于防止电流热效应产生危害的是()A .电饭煲做米饭B .电暖器取暖C .电熨斗熨衣服D .电脑办公时微型风扇工作【答案】D【详解】ABC .电饭煲、电暖器、电熨斗都是利用电流的热效应制成的加热设备,工作时将电能转化为内能,都属于利用电流的热效应,故ABC 不符合题意;D .电脑办公时微型风扇工作,可给电脑降温,是为了防止电热产生危害,故D 符合题意。

故选D 。

4.两个电阻并联,电阻之比是2:1,则相同时间内产生的热量之比为()A .2:1B .1:2C .1:1D .4:1【答案】B【详解】由并联电路的电压特点可知,两电阻两端电压12U U U ,由2U Q t R可得相同时间内电流通过两电阻产生热量比2112221212U tQ R R U Q R t R 故B 符合题意,ACD 不符合题意。

故选B 。

5.如图所示,阻值为R 的电阻丝,用四种方法分别接在电压为U 或2U 的电源上。

九年级物理下册《电热器电流的热效应》练习题(含答案)

九年级物理下册《电热器电流的热效应》练习题(含答案)

九年级物理下册《电热器电流的热效应》练习题(含答案)三、电热器电流的热效应知识点1 电热器1. 电热器是利⽤电流的⼯作的;在电饭锅、电熨⽃、洗⾐机中,不属于电热器的是.2. 下图所⽰的⽤电器中,利⽤电流热效应⼯作的是()3. 电流的热效应在⽇常⽣活中被⼴泛应⽤,但有时它也会给我们带来危害,下列情况中不属于防⽌电热危害的是( )A.电视机的后盖有许多孔B.家电长时间停⽤,隔段时间应通电⼀次C.电动机外壳有许多散热⽚D.电脑主板的CPU 上有⼩风扇4. 如果电视机、电烙铁和电风扇上都标有“220 V 60 W”的字样,它们都在额定电压下⼯作相同时间,则下列说法不正确的是( )C.产⽣的热量⼀样多D.电烙铁产⽣的热量最多知识点2 探究影响电流热效应的因素5. 在探究电流通过导体时产⽣热量的多少与什么因素有关时,采⽤了如图所⽰的实验装置,这是⽤来探究电流通过电阻丝产⽣的热量与()A.导体电阻的关系B.通过导体的电流的关系C.导体长度的关系D.通电时间的关系6. 如图是⼩明探究“影响电流热效应因素”的部分实验装置图.通电⼀段时间后,两段完全相同的液柱从同⼀⾼度上升到图⽰位置,可知电阻产⽣热量多,由此可以说明:.7. ⼩明和⼩红想利⽤如图所⽰的装置探究导体产⽣的热量与电阻⼤⼩的关系.两瓶煤油中都浸泡着⼀段⾦属丝,烧瓶A 中的⾦属丝是铜丝。

电阻⽐较⼩;烧瓶B 中的⾦属丝是镍铬合⾦丝,电阻⽐较⼤.两瓶煤油中的温度计可以显⽰煤油的温度.(1)实验中,两个烧瓶中煤油的和初温应相等.(2)⼩红问⼩明:“打开⽔龙头就可以得到⽔,为什么不⽤⽔代替煤油?”对于这个问题,⼩明与他的同学给出了下列四种答案,你认为最合理的是 .A.因为煤油有颜⾊便于观察B 因为煤油的热值⽐较⼤C.因为煤油的密度⽐较⼩D.因为煤油的⽐热容⽐较⼩(3)实验中,⼩明和⼩红发现烧瓶B 中温度计的⽰数升⾼得快.这表明:在电流和通电时间相同的情况下,导体的电阻越,产⽣的热量越多.(4)如果要继续探究导体产⽣的热量与电流⼤⼩的关系,除图中器材外,还必须添加的⼀种器材是 .知识点3 焦⽿定律的应⽤分析与计算8. 热熔胶在室温下为固体,加热会变为较强粘性的液体,冷却后,将物体牢牢地粘在⼀起,如图所⽰是热熔胶枪的外形,在枪嘴内有电热丝电热丝的电阻是1 000Ω,通过的电流是0. 2 A 时,1 min 产⽣的热量是 J.9. 电烙铁通电⼀段时间后变得很烫,⽽连接电烙铁的导线却没有明显发热,这主要是因为( )A.导线的绝缘⽪隔热B.导线散热⽐电烙铁快C.通过导线的电流⼩于通过电烙铁的电流10. 电阻R 1与R 2阻值之⽐是2: 3,把它们串联后接⼊电路,则在相同时间内电流通过R 1、R 2产⽣的热量之⽐是( )A.2: 3B.3: 2C.9: 4D.4: 911. R 1、R 2分别连接成如图所⽰的甲、⼄两种电路,R 1=2R 2,电源电压均为U.图甲电路中R 1、R 2在相同时间内产⽣的热量为Q 甲1、Q 甲2,则Q 甲1: Q 甲2 = ;图⼄电路中R 1、R 2在相同时间内产⽣的热量分别为Q ⼄1、Q ⼄2,则Q ⼄1: Q ⼄2= .12. 在家庭电路中,导线相互连接处往往⽐别处更容易发热,⽼化更快.请你解释产⽣这种现象的原因?13. 某电饭锅内有R 0=44Ω和R = 2 156Ω两根电热丝,将它们接⼊电路,如图所⽰,当S 接时是保温状态,当S 接2时,电路中的电流⼤⼩是 A ,通电100 s 电路产⽣的热量是 J. 知识点4 ⾮纯电阻电路中的电热和电功计算14. ⼀台电动机正常⼯作时,线圈两端的电压为380 V ,线圈电阻为2 Ω,线圈中的电流为10 A ,这台电动机正常⼯作l0s ,线圈产⽣的热量是 J.15. 在计算电动机⼯作所消耗的电功率时,⼩杰和⼩施产⽣了分歧,⼩杰利⽤公式P = UI的电压为220 V ,通过电动机的电流为4 A)(1)请你判断这两位同学计算电动机所消耗的电功率的⽅法是否正确,并说明理由.(2)求这台电动机⼯作5 min ,电动机线圈产⽣的热量.(3)求这台电动机⼯作5 min 所做的机械功.【作业精选】1. 超导指的是某些物质在⼀定温度条件下(⼀般为较低温度)电阻降为零的性质.具备这种特性的材料称为超导体.假如导体没有了电阻,下列⽤电器仍正常⼯作的是( )A.电热毯B.电熨⽃C.电风扇D.电烙铁2. 关于电流通过导体时产⽣的热量,以下说法正确的是( )A.根据2Q=I Rt 可知,电阻越⼤,相同时间内产⽣的热量越多 B.根据2U t Q=R可知,电阻越⼤,相同时间内产⽣的热量越少 C.根据Q=UIt 可知,相同时间内产⽣的热量与电阻⽆关D.根据2Q=I Rt 可知,在电流⼀定时,电阻越⼤,相同时间内产⽣的热量越多3. 电动机⼯作时两端电压为U ,电流为I ,电动机线圈的电阻为R ,则该电动机⼯作时输出的最⼤机械功率为( )A. UIB. I 2RC. UI –I 2RD. UI + I 2R4. 某电热器有两根电阻丝,只给⼀根通电,煮沸⼀壶⽔⽤的时间为t 1;只给另⼀根通电,煮沸同样⼀壶⽔⽤的时间为t 2.若两根电阻丝并联接到原来的电源上,煮沸同样⼀壶⽔需⽤的时间为t ,则()A. 12t=t +tB. 12111=+t t t C. 1t>t D. 2t>t 5. 如图是某家⽤电热器内部电路结构⽰意图,其中R 1、R 2为加热电阻丝(R 1> R 2R ).电阻丝有四种连接⽅式可使电热器提供不同的发热功率,其中发热功率最⼤的连接⽅式是()6. 利⽤如图所⽰电路可定性研究电热与电流、电阻和通电时间的关系,图中三个电阻的材料和质量相同,且R1=R3=5Ω,R2=10Ω,三个电⼦温度计分别与之相连(图中未画出),并能测量它们的温度.闭合开关后,每隔⼀定时间记录各电阻的温度,通过⽐较温度的变化来间接反映电阻产⽣电热的多少.下列有关分析与推断错误的是( )A.分析任意⼀个电阻的温度变化,可知电热与通电时间有关B.分析⽐较R1和R2的温度及变化,可知电热与电阻有关C.分析⽐较R1和R3的温度及变化,可知电热与电流有关D.分析⽐较R2和R3的温度及变化,可知电热与电流和电阻有关7. 电动机在⼯作时会产⽣⼤量的热,因此利⽤油对电动机降温.已知电动机正常⼯作时的电压为220 V,电阻为5 Ω,通过的电流为10A,则5 min内电动机产⽣的热量为J.若产⽣热量的80%被油吸收,则这些热量可以使质量为 3 kg的油温度上升℃.[ c油= 2. 0 × 103 J/ ( kg·℃)] 8. 如图甲所⽰是某品牌的电饭锅的铭牌,由铭牌可知,该电饭锅有“加热”和“保温”两个挡位,图⼄是该电饭锅的简化电路原理图.经分析可知,当开关S接a时,电饭锅处于(填“加热”或“保温”)状态,且电阻R2的阻值为Ω.9. 如图是探究电流通过导体产⽣热量的多少跟什么因素有关的实验装置,将四段电阻丝a 、b、c、d分别密封在完全相同的盒内,盒内封闭⼀定量的空⽓,其中图⼄中另取5Ω的电阻在盒外与盒内电阻并联.(1)盒内封闭⼀定量的空⽓的优点是,在实验中电流通过电阻产⽣热量的多少是通过观察来⽐较的.(2)图甲可探究电流产⽣的热量与的关系,图⼄可探究电流产⽣的热量与的关系.(3)图⼄中右侧盒外连接的5Ω电阻的作⽤是 .(4)物理研究⽅法有很多,本实验运⽤了两种⽅法:⼀是法,⼆是转换法.10. ⼩明家的电饭锅如图甲所⽰,额定电压为220 V , “煮饭”时额定功率为1 210 W ,简化电路如图⼄所⽰,S 1为温控开关,发热电阻R 1与R 2的阻值不随温度变化,电阻R 2在“保温”状态与“煮饭”状态时的功率之⽐为1: 16.(1)正常“煮饭”状态,通过电饭锅的电流为多少安?(2)电阻R 1的阻值为多少欧?(3)某天傍晚,⼩明关闭家⾥其他⽤电器,只让“保温”状态的电饭锅⼯作,发现⾃家电能表(如图丙所⽰)指⽰灯每闪烁4次所⽤的时间为48s 则R 2两端的实际电压为多少伏?11. 电脑的中央处理器简称CPU.是电脑的⼼脏,决定着电脑的运算速度.它由主板供电,运算速度可认为由电流⼤⼩决定,同时⾃⾝要发热.电脑爱好者喜欢“超频”来提⾼CPU 运算速度,“超频”的⽅法之⼀就是通过改变主板上的“跳线”来提⾼CPU 核⼼电压.(1)如图所不为主板上⼀“跳线”装置,其中CPU 正常⼯作时应短接2、3,某⼈“超频”需要改接这⼀“跳线”,则应短接哪两个接线柱?(2)现有⼀CPU 正常⼯作时电压为1. 5 V ,电流为2 mA ,“超频”后电压提⾼到2V.若把CPU 看作纯电阻,则“超频”后CPU 每分钟多产⽣多少热量?(3)若R 的阻值为500Ω,则(2)中CPU 正常⼯作时电路消耗的总功率为多少?12. 某品牌家⽤电熨⽃的电路如图甲所⽰,其额定电压为220 V,最⼤功率为440 W,发热部分由调温电阻R和定值电阻R0组成,调温电阻R是可变电阻,其最⼤阻值为110Ω.(1)定值电阻R0的阻值为多⼤?(2)该电熨⽃⼯作时的最⼩功率为多⼤?此时通过电路的电流为多⼤?(3)假设电熨⽃每秒钟散发的热量Q跟电熨⽃温度t的关系如图⼄所⽰,请分析得出电熨⽃⼯作时温度的调节范围.三、电热器电流的热效应1. 热效应洗⾐机2. C3. B4. C5. B6. R1当电流和通电时间相同时,电阻较⼤的R1⽐电阻较⼩的R2产⽣的热量多(2)D(3)⼤(4)电流表8. 24009. D 10. A11. 2: 1 1: 212. 在家庭电路中,导线相互连接处电阻较⼤,导线连接处与导线串联在电路中,通过的电Q=I Rt,连接处产⽣的热量较多,⽼化更快.流相等,通电时间相等,根据213. 1 5 1.1×10514. 200015. (1)⼩杰正确,⼩施不正确.P=I R只是线圈的发热功率,⽽电动机正常⼯作时将⼤部分电能转化为机械能,因为2P=I R来计算电动机所消耗的电功率是错误的.⼩部分电能转化为内能,所以利⽤2(2)这台电动机⼯作t=5 min=300 s,电动机线圈产⽣的热量22Ω?Q=I Rt=(4A)2300s=9600J(3)电动机⼯作t = 5 min = 300 s 所做的机械功5W=W Q=UIt Q=220V 4A 300s-9600J=2.54410J --电【作业精选】1. C2. D3. C4. B5. D6. D7. 1.5×105 208. 加热 9139. (1)空⽓受热容易膨胀,便于实验观察两个U 形管中液⾯的⾼度差(2)电阻电流(3)使电阻c 、d 中的电流不相等10. (1)正常“煮饭”状态,开关S 、S 1闭合,电路中只有R 2⼯作功率最⼤,为“煮饭”时的额定功率:1P =1210W .由P=UI 得,11P 1210W I = 5.5A U 220==V由2U P=R 得,22U (220V)R ==40P 1210W=Ω21 (2)闭合开关S ,断开开关S 1时,电路为R 1、R 2串联,电路中的功率最⼩,为“保温”状态222222221121P I R I 1===P I R I 16,其中1I =5.5A ,解得2I =1.375A 22U 220V R =R 40120I 1.375A-=-Ω=Ω1 (3)由电能表的参数可知,电路中每消耗1 kW ·h 的电能,指⽰灯闪烁1 200次,当指⽰灯闪烁4次时,消耗的电能为61W=4 3.610J=12000J 1200电饭锅的功率W 12000J P===250W t 48s根据2U P=R,实际电源电压为=由1U +U =200V 2,11U R 120==U R 40ΩΩ22 解得U =50Ω211. (1)由题中电路图可知.短接2、3时,电阻R 与CPU 串联,电路中的电阻较⼤.电流较⼩. ⽽短接1、2时,CPU 直接接在电源两端,电路中的电阻较⼩,电流较⼤,运算速度会变⼤.因此改接这⼀“跳线”时,应短接1、2.(2)CPU 的电阻CPU U 1.5V R =750I 0.002A ==Ω超频后电压U'=2V 电路中的电流CPU U'2V 1I'A R 750375=Ω== “超频”后CPU 每分钟多产⽣的热量2221CPU CPU Q=Q Q I'R t I R t ?-=-221=(A)75060s (0.002A)75060s=0.14J 375Ω?-?Ω? (3)CPU 正常⼯作时电路消耗的总功率2R CPU P=P +P I R+UI =23=(0.002A)5000.002A 1.5V =510W -?Ω+??12. (1)当调温电阻R=0时,电熨⽃的电功率最⼤,根据2可得 22U (220V)R ==110P 440W=Ω0 (2)当调温电阻R=110Ω时,电熨⽃的电功率最⼩,此时通过电路的电流0U 220V I ==1A R+R 110+110ΩΩ= 电熨⽃的最⼩电功率P'=UI 220V 1A=220W =?(3)当电熨⽃的功率是440 W 时,温度最⾼为200℃,当功率是220 W 时,温度最低为90℃,故电熨⽃⼯作时温度的调节范围为90~200℃.。

2019苏科版九年级物理下册同步练习(包含答案)——15.3电热器 电流的热效应(焦耳定律)

2019苏科版九年级物理下册同步练习(包含答案)——15.3电热器 电流的热效应(焦耳定律)

15.3电热器 电流的热效应(焦耳定律)1.如图 所示的用电器中,利用电流的热效应工作的是( )2.下列用电器在工作过程中,电能几乎全部转化为内能的是( )A 、电脑B 、电风扇C 、洗衣机D 、电炉3.计算电流通过电风扇产生的热量,下面公式选用正确的是( )A .UItB.U 2Rt C .I 2RtD .前面三个都可以4.某阻值为4 Ω的定值电阻,通过它的电流为0.5 A ,则1 min 产生的热量是( )A .2 JB .30 JC .60 JD .120 J5.如果电视机、电烙铁和电风扇上都标有“220 V 60 W ”的字样,它们都在额定电压下工作相同时间,则下列说法不正确的是( )A.消耗的电能一样多B.电流做的功一样多C.产生的热量一样多D.电烙铁产生的热量最多6.一根阻值为30 Ω的电阻丝,通电100 s ,通过的电流为0.2 A ,则电流通过电阻丝产生的热量是________J.7.电炉丝通过导线接到电路中,电炉丝热得发红,而导线却几乎不发热,是因为电炉丝的________比导线大得多,根据焦耳定律可知,在__________________相同时,电炉丝产生了更多的热量.8.下列各种方法和措施中,不是为了防止电热危害的是( )A .电脑机箱中安有电风扇B .炎热夏天,连续长时间工作的电视机要停用一会儿C .天气潮湿时,长期不用的电器隔一段时间要通一次电D .电视机的后盖上有许多散热孔9.某课外小组的同学自制了一只电烙铁,它的额定电压是220 V ,在额定电压下工作时的电阻是1210 Ω.它的额定功率为__________W ,在额定电压下通电10 min 产生________J 的热量.10.计算电流通过电风扇产生的热量,下面公式选用正确的是( )A .UItB.U 2Rt C .I 2RtD .前面三个都可以11.电阻两端的电压为20V ,通过导体的电流为0.2A ,通电时间为1min ,电流产生的热量为________J .12. 小明用如图 所示的装置探究电流产生的热量与电流的关系,锥形瓶内装有200 g 煤油,他先闭合开关,调节滑片P 使电流表示数为0.5 A ,记录到5分钟内温度计示数升高了5 ℃,则煤油吸收的热量为________J ;接着他调节滑片P 使电流表示数发生改变,观察并记录________温度计示数的变化.对比前后数据,可得出初步结论.利用该装置还可探究电流产生的热量与×103 J/(kg·℃)],电动机线圈电阻为1 Ω.闭合开关,电动机正常工作,电压表示数为6 V ,电流表示数为0.5 A .电动机在1 min 内消耗的电能为________J ,R 0的阻值为________Ω,1 min 内电动机产生的热量为________J.0R = 2 156Ω两根电热丝,将它们接入电路,如图所示,当S 接 时是保温状态,当S 接2时,电路中的电流大小是 A ,通电100 s 电路产生的热量是 J.15.如图所示,电源电压不变.R1的阻值为20 Ω,R2的阻值为30 Ω,闭合开关S,电流表的示数为0.3 A,求:(1)电源电压U.(2)通电100 s电流通过电阻R2产生的热量.16.用如图所示的装置探究影响电流热效应的因素,电阻丝R1和R2分别密封在两只完全相同的烧瓶中,且R1<R2,瓶中装有质量相等的煤油.下列说法正确的是( )A.该装置用来探究电流热效应与电流大小的关系B.闭合开关后,装R1电阻丝的烧瓶中温度计示数上升较快C.实验中,通过温度计示数的变化来比较电阻丝产生热量的多少D.将某一烧瓶中的煤油换成等质量的水,可比较煤油和水的比热容大17.电热器是利用电流的来工作的.某发热元件的阻值为420Ω,通过的电流为1A,通电10min产生的热量是 J,这些热量能使2kg的冷水温度升高℃.[水的比热容为4.2×103J/(kg•℃)].18. 一只电熨斗接在220V的电路上,每分钟能产生30000J的热量,则该电熨斗的功率是 W,它的工作电流是 A。

电热器电流的热效应苏科版九年级物理下册

电热器电流的热效应苏科版九年级物理下册
或同一导体.
解题秘方:结合欧姆定律变形式及焦耳定律公式求解.
感悟新知
(1)电阻丝两端的电压; 解:根据欧姆定律可知,电阻丝两端的电压: U=IR=0.2 A×100 Ω=20 V.
知3-讲
(2)通电10 s,电阻丝产生的热量. 根据焦耳定律可知,通电10 s,电阻丝产生的热量: Q=I2Rt=(0.2 A)2×100 Ω×10 s=40 J.
(2)在只有R1 和R2 的并联电路中,通电时间相同时,电热 与电阻成反比,即Q1 ∶ Q2=R2 ∶ R1.
感悟新知
归纳总结:
电功 电功率 焦耳定律 适用范围
基本公式
W=UIt W
P= t =UI Q=I2Rt
普通使用
导出公式
U2
W=I2Rt= U2
R
t
P= R =I2R
U2
Q=UIt= R t
(3)在非纯电阻电路中,由于电流通过导体做的功只有一部 分转化为了内能,所以W>Q,这时电热只能用Q=I2Rt 计算.
感悟新知
多用于定性比较两 用电器相同时间内 产生的热量.
4. 在纯电阻电路中,电热与电阻的关系
知3-讲
(1)在只有R1 和R2 的串联电路中,通电时间相同时,电热 与电阻成正比,即Q1 ∶ Q2=R1 ∶ R2;
在电热的计算中,只要载体是电热器,如果已知电 功率,就可以利用推导式Q=W=Pt 进行计算.
感悟新知
知识点 4 电热的利用和防止
知4-讲
1. 电热的利用:电热器.
2. 电热器的优点
利用电能转化为内能来工作.
(1)清洁卫生,没有环境污染;
(2)效率高;
(3)可以方便地控制和调节温度.
感悟新知

苏科版九年级物理课后辅导专练:15.3 电热器 电流的热效应 练习3

苏科版九年级物理课后辅导专练:15.3 电热器 电流的热效应 练习3

15.3 电热器 电流的热效应一、填空题1.电热既有消极危害的一面,也有积极可利用的一面。

各类 就是利用电流来加热的设备,常见的有 、 、 等.2.一个20Ω的电阻,通过0.5A 的电流2min ,电阻上消耗 J 的电能,释放热量 J.3.有一种家用电熨斗的规格为“220V 300W ”这种电熨斗内部电热丝的电阻是 Ω.如果在额定电压下工作,1min 内将产生 J 的热量.二、选择题4.下列几种家用电器中不属于电热器的是 ( )A.电炉B.电熨斗C.收音机D.电烙铁5.电冰箱、电视机、电风扇等用电器的后面分别装有铁片或制成空格状,这样做的目的( )A.为了用电器的美观B.为了防止用电器漏电C.为了防止用电器聚集热量D.为了节约用电器的制作材料6.若下列各用电器的额定功率都相等,正常工作时,释放热量最多的是( )A.电视机B.白炽灯C.电烙铁D.电风扇7.两根完全相同的电热丝,串联起来接在家庭电路上烧开4kg 的一壶水需24min ,若把它们并联起来烧开同样一壶水,需要的时间为 ( )A .6min B.12min C.24min D.48min三、计算、论述题8.有人在使用电熨斗时,为了熨烫方便和不使温度升的得过高,通常将电熨斗接在如图15-7所示的电路中,试问:开关S 应在何时闭合,何时打开?这样做有什么好处?9.小明为了探究电流的热效应,找来了如下器材:12V 的电源,开关,一段电炉丝,粗细、长短与电炉丝相同的铜导线,蜡和导线若干.他 设计了一个简单的实验:把电炉丝和铜电线串联起来接到电源上,在电炉丝和铜导线上分别用蜡粘上两根小铁钉。

如图15-8所示,等蜡凝固后,合上开关,过一会儿,电炉丝上的蜡熔化了,铁钉掉下来,而铜导线上的蜡没有熔化。

(1)他的这个简单实验能不能用来探究电流的热效应?(2)他把电炉丝和铜导线串联在电路中的目的是什么?(3)电炉丝上的蜡能熔化,而铜导线上的蜡没熔化,由此你能得出什么结论?图15-8 图15-715.3 电热器电流的热效应1. 电热器电饭锅电热毯电熨斗2. 600 6003. 161.3 180004. C5.C6.C7.A8.当电熨斗发热过多时断开开关,流过电熨斗的电流变小,发热少;当电熨斗发热不多时闭合开关,流过电熨斗的电流变大,发热多 9.(1)能(2)电流相等(3)电流相等时,在相同的时间内,电阻大的导体产生的热量多。

苏科版九年级物理15.3电热器 电流的热效应练习(两份)

苏科版九年级物理15.3电热器 电流的热效应练习(两份)

九年级物理(下册)练习(电热器 电流的热效应1)班级______姓名_________1.在图1所示的实验电路中,R 1、R 2是两个电阻圈,R 1的阻值大于R 2的阻值,电阻圈上各夹一根火柴. 接通电路,一会儿观察到两电阻圈上的火柴先后被点燃,这说明电流通过电阻时会产生热,将 能转化为 能. 若继续进行以下实验:(1)断开开关,待两个电阻圈完全冷却,再重新各夹一根火柴,使变阻器接入电路的阻值较大. 接通电路,经历时间t 1,R 1上的火柴先被点燃. 这说明,在电流和通电时间相同的情况下, __________越大,产生的 越多.(2)断开开关,待两个电阻圈完全冷却,再重新各夹一根火柴,使变阻器接入电路的阻值较小. 接通电路,经历时间t 2,R 1 上的火柴先被点燃,比较发现t 2小于t 1. 由此推理,在电阻 和通电时间相同的情况下,_________越大,产生的 越多.2.实验表明,电流通过导体产生的热量跟 成正比,跟 成正比,跟 成正比。

这个规律叫 定律,可用公式 表示。

3.电热器是利用 原理制成的加热设备,从能量转化的角度看,电热器工作时是将 能转化为 能。

4.电流的热效应跟电流和电阻有关。

根据P =I 2R 可知,在电流相同的条件下,电能转化成热时的功率跟导体的 成正比;对于同一段导体来讲,电能转化成热时的功率与 成正比。

5.一只电热器接在照明电路中,5min 产生的热量为2.64×105J ,则通过该电热器的电流是 A ,电热器正常工作时的电阻是 Ω。

6.两根电热丝,电阻之比为2:1,若把他们串联接在电路中,相同时间内产生的热量之比为 ;若把他们并联接在电路中,相同时间内产生的热量之比为 。

7.把两根电热丝串联接到电源上,发出热量较多的一定是 ( )A .通过电流较大的B .两端电压较大的C .电阻较小的D .以上三个都对8.电熨斗通电一段时间后,熨斗面很烫,而连接电熨斗的导线却不怎么热,这是因为( )A .导线的电阻远小于熨斗的电阻,导线消耗的电能很少B .通过导线的电流远小于通过熨斗的电流C .导线的散热比熨斗快D .导线外有绝缘皮隔热9.有额定电压、额定电功率均相同的电风扇、电烙铁、日光灯,各自在额定电压下正常工作相同的时间,比较它们产生热量的多少,结果是 ( )A .一样多B .电风扇最多C .电烙铁最多D .日光灯最多10.有2安培的电流通过一电阻器,在一定时间内产生一定的热量,如果电流增加到4安培,在相同的时间内产生的热量是前者的 ( )A .1/2倍B .1/4倍C .4倍D .2倍。

苏科版九年级物理电热器 电流的热效应(2)

苏科版九年级物理电热器 电流的热效应(2)

电热器 电流的热效应(2)课堂巩固1.阻值为R 的电阻丝,接到电源上6min 烧开一壶水,现在用两根同样的电阻丝串联起来,接到同一电源上烧开同一壶水,需要的时间是 ( ) A .12min B .4min C .8min D .6min2.某电动机线圈的电阻为R ,正常工作时两端的电压为U ,通过的电流为I ,则该电动机工作时,输出的最大机械功率为 ( ) A .UI B .I 2R C .UI +I 2R D .UI -I 2R 3.如图所示是研究导体产生的热量与导体电阻关系的实验装置。

(1)将两根不同的电阻丝串联起来主要目的是什么?(2)小强发现课堂上老师用加热煤油的办法来比较导体产生热量的多少时,所用时间较长,回家后想用另一种方法来比较。

请你帮他想出一种方法,并说明是如何比较导体发热多少的。

4.下图是一种无绳电水壶的铭牌。

某同学用这种电水壶烧水,他将水放至最大水量,测得水的温度是18℃,通电5min 50S,水烧开(标准大气压下),试通过计算,回答下列问题:(1)此水壶正常工作时的电流是多大?(2)该电水壶电热丝的电阻是多少?(3)若测得电源电压实际为210V ,算一算此电水壶工作的效率是多大?(4)为了测定该电水壶的效率,你应该准备哪些实验器材?5.如图是一个电热毯电路原理图。

是R 0是电热毯中的电阻丝,R 是与电热毯电阻丝串联的电阻,电热毯上标有“220V 100W ”字样,S 是控制电热毯处于加热状态或保温状态的开关。

(1)用学过的公式推理说明开关S 断开时,电热毯是处于加热状态还是保温状态?(2)若要求在保温时电流通过电阻丝R 0每分钟有60J 的电能转化为内能,电阻R 的阻值应是多大? 课后提升1.将阻值为4Ω的电热丝接入电路中,通过的电流为1A ,在0.5min 内产生的热量是 J 。

2.一种家用电熨斗的规格为“220V 800W ”。

这种电熨斗内部电热丝的电阻是 Ω,在额定电压下工作10min 产生 J 的热量。

苏科版九年级物理下册15.3 电热器 电流的热效应 同步练习题

苏科版九年级物理下册15.3  电热器 电流的热效应 同步练习题

15.3 电热器电流的热效应一、选择题1.下列用电器中,利用电流热效应工作的是( )A.计算器B.电热水壶C.收音机D.电冰箱2.电熨斗通电一段时间后变得很烫,而连接电熨斗的导线却不怎么热,这主要是因为( )A.导线的绝缘皮隔热B.导线散热比电熨斗快C.导线的电阻远小于电熨斗电热丝的电阻D.通过导线的电流小于通过电熨斗的电流3.计算电流通过电风扇产生的热量,下列公式选用正确的是( )A.UIt B.U2 R tC.I2Rt D.前面三个都可以4.将规格都是“220 V 180 W”的一台电冰箱、一台电风扇和一床电热毯,分别接入同一家庭电路中,若通电时间相同,则下列说法正确的是 ( )A.电冰箱产生的热量最多B.电风扇产生的热量最多C.电热毯产生的热量最多D.三者产生的热量一样多5.如图1所示为“探究焦耳定律”的实验装置.在两个相同的烧瓶中密封初温相同、质量相等的煤油,通电一段时间后,右侧玻璃管中液面比左侧高.下列说法正确的是( )图1A.通过玻璃管中液面的高度判断电流产生热量的多少,这种方法是控制变量法B.右侧电阻丝的阻值比左侧的小C.通过右侧电阻丝的电流比左侧的小D.该装置用于探究电流通过导体产生的热量与电阻的关系二、填空题6.某导体的电阻为20 Ω,当通过它的电流为 2 A时,则其 1 min内产生的热量为________J.7.通过110 Ω电阻丝的电流是2 A,产生8800 J的热量需要通电________s,这段时间电流做的功是________.8.一只标有“6 V 3 W”的小灯泡,接在电源电压为12 V的电路中,为使其正常发光,应________(选填“串”或“并”)联一个电阻(小灯泡灯丝电阻不变),该电阻通电20 s 产生的热量是________J.9.如图2所示,小明在某商场乘坐自动扶梯上楼,自动扶梯由电动机带动匀速运动.电动机的电阻为R,两端的电压为U,工作电流为I,上楼时间为t.在此过程中,电动机消耗的电能为________,产生的热量为________.图210.如图3所示是“研究电流通过导体产生热量与导体电阻关系”的实验装置,两段阻值分别为R和2R的电阻丝浸没在质量、初温相同的煤油中,每个烧瓶里各插一支温度计,闭合开关.经过一段时间,两电阻丝产生热量的多少是通过________________________反映出来的;采用这种连接方式的目的是______________________.当开关闭合后,______(选填“R1”或“R2”)所在的瓶中温度计示数上升较快.图311.小明用如图4所示的装置探究电流产生的热量与电流的关系,锥形瓶内装有200 g 煤油,他先闭合开关,调节滑片P使电流表示数为0.5 A,记录到5 min内温度计示数升高了5 ℃,则煤油吸收的热量为________J;接着他调节滑片P使电流表示数发生改变,观察并记录______________温度计示数的变化.对比前后数据,可得出初步结论.利用该装置还可探究电流产生的热量与____________的关系.[c煤油=2.1×103 J/(kg·℃)]图4三、实验探究题12.在“探究影响电流热效应的因素”实验中:(1)为了探究电热器产生的热量与电流的关系,小明设计了如图5甲所示的装置,在烧瓶内安装一根电阻丝,并插入一支温度计,通过比较烧瓶内液体的温度变化来判断相同时间内不同电流产生的热量多少,这种研究方法叫__________.若他想让烧瓶内液体在短时间内温度变化更明显,应选用________(选填“煤油”或“水”),理由:________________________________________________________________________ ________________________________________________________________________.图5(2)小明先测量烧瓶内液体的温度后,闭合开关,通电30 s再测量烧瓶内液体的温度,将得到的温度升高量填入表中;然后移动滑动变阻器滑片改变电流大小,重复上述操作,获得第2组数据.由此得出:同一导体,在通电时间相等时,电流________,产生的热量________.(3)若要探究电热器产生的热量与电阻的关系,应保持电流和通电时间相等,同时选择图乙中________(选填“A”或“B”)烧瓶与图甲中的烧瓶________(选填“串联”或“并联”).四、计算题13.某电热器上标有“220 V1500 W”字样,把它接在220 V的电路中,则该电热器正常工作时:(1)通过电阻丝的电流是多少?(2)电阻丝的电阻是多少?(3)电热器在30 min内产生多少焦耳的热量?14.如图6所示,电源电压不变.R1的阻值为20 Ω,R2的阻值为30 Ω,闭合开关S,电流表的示数为0.3 A,求:(1)电源电压U.(2)通电100 s电流通过电阻R2产生的热量.图6答案1.B 2.C 3.C 4.C 5.D 6.4800 7.20 8800 J 8.串 60 9.UIt I 2Rt10.温度计示数升高的多少 控制电流和通电时间相同 R 2 11.2.1×103 相同时间内 通电时间12.(1)转换法 煤油 煤油的比热容小,吸收相同的热量,等质量的煤油与水相比,煤油温度上升明显(2)越大(越小) 越多(越少) (3)B 串联13.(1)由P =UI 可得,通过电阻丝的电流:I =P U =1500 W 220 V =7511 A ≈6.8 A .(2)由P =U 2R 可得电热丝的电阻:R =U 2P =(220 V )21500 W =48415Ω≈32.3 Ω.(3)方法一:电热器在30 min 内产生的热量:Q =I 2Rt =(7511 A )2×48415 Ω×30×60 s =2.7×106J .方法二:电热器工作时,将电能全部转化为内能,产生的电热等于电流做的功(消耗的电能),所以Q =W =Pt =1500 W ×30×60 s =2.7×106J .14.(1)由电路图可知,R 1与R 2并联,因为并联电路中各支路两端的电压相等,所以根据欧姆定律可得,电源的电压:U =U 1=I 1R 1=0.3 A ×20 Ω=6 V .(2)因为R 1、R 2并联,所以R 1、R 2两端的电压均等于电源电压,通过电阻R 2的电流为I 2=U R 2=6 V 30 Ω=0.2 A ;通电100 s 电阻R 2产生的热量:Q 2=I 22R 2t =(0.2 A )2×30 Ω×100 s =120 J .。

第三节《电热器电流的热效应》同步练习(苏科版初三下)(3)

第三节《电热器电流的热效应》同步练习(苏科版初三下)(3)

第三节《电热器 电流的热效应》同步练习(苏科版初三下)(3)填一填1.电热器是利用电流的 _____________ 效应工作的。

我们日常使用的电热器有 ___________、 、 。

2. 一只标有” 220 V 、45 W 的电热器,在额定电压下使用时,通过它的电流为 __________ A , 通电30 min 能够产生 ______________ J 的热量。

3•如图13-19中甲所示是用来研究焦耳定律的实验装置:〔1〕实验采纳的是 _____________ 研究方法,实验的设计原理是依照电流的 _____________ 效应。

〔2〕选用图乙中第一组电阻来进行实验,接通电路一段时刻,比较两瓶中的煤油 ___ 上升得高。

我们能够估量:在通电时刻相同、通过电流相等的情形下 ____________ 越大放热越多。

那个实验是操纵 _________ 、 __________ 两个物理量不变,来研究 ____________ 和 __________ 两 个物理量的关系。

〔3〕选用图乙中第二组电阻来进行实验,分不在通电时刻相同时,调解滑动变阻器, 加大电流,发觉电流越大,电阻丝放热越 ______________ ,讲明 _____________________ 。

4.如图13-20所示,是电吹风机送热风的工作电路,对应的额 定功率为1100 W 。

将它接入到电压为 220V 电路中,正常工作(送热风)10 min ,电吹风机消耗的电能为 J。

假如电热丝电阻为 48.4 Q,那么现在电热丝消耗的功率为 W ,在10 min 内它产生的热量为 J 选一选5.如图13-21所示,以下电器中应用电流热效应工作的是 〔 〕 A. 电风扇 B. 电熨斗 C. 白炽灯 D. 电饭锅6. 电熨斗通电一段时刻后,熨斗面专门烫,而连接电熨斗的导线却不如何热,这是因 为〔 〕 A. 导线电阻远小于熨斗电阻,导线消耗的电能专门少;图甲图 13-19图 13-20 图 13-21图13-20B. 通过导线的电流远小于通过熨斗的电流;C.导线的散热比熨斗快; D .导线外有绝缘皮隔热 7. 以 下 讲 法 正 确 的 选 项 是 〔 〕A. 焦耳定律反映了电能转化为内能的规律B. 电热器、变阻器差不多上依照电流的热效应制成的C. 功率大的用电器一定比功率小的用电器做的功多D. 两个灯泡串联使用时,电阻大的灯泡产生的热量多8. 关于电热的以下几个讲法,错误的选项是 〔 〕A. 电热会烧毁电器元器件,引发火灾,是有百害而无一利B. 电流通过任何用电器,都或多或少的会产生热量C. 因为电流过大产生电热而烧坏局部电路,可用于整体电路的爱护D. 为防止电热带来的危害,要尽量减少电热的产生并考虑如何加快散热9. 两条等长的电炉丝, 均在家庭电路中使用。

苏科版-物理-九年级下册15.3“电热器 电流的热效应”质量检测练习题

苏科版-物理-九年级下册15.3“电热器 电流的热效应”质量检测练习题

15.3“电热器电流的热效应”质量检测练习题一、单选题1.如图所示的家用电器中,利用电流热效应工作的是()A. 洗衣机B. 电饭锅C. 家用电风扇D. 笔记本电脑2.如图所示,三个完全相同的容器中密封了初温和质量都相等的空气,若通电一段时间后,甲、乙、丙三个U形管中液面高度差分别为h甲、h乙、h丙,则下列关系中正确的是()A. h甲<h乙<h丙B. h甲>h丙>h乙C. h甲=h丙>h乙D. h甲=h乙<h丙3.以下家用电器中,利用电流热效应工作的是()A. 电视机B. 电风扇C. 电热毯D. 笔记本电脑4.电炉通电一段时间后,电炉炉丝热得发红,而与电炉丝相连的导线却几乎不发热,这主要是因为()A.通过导线的电流大于通过电炉丝的电流B.导线的电阻远大于电炉丝的电阻C.导线的电阻远小于电炉丝的电狙D.通过导线的电流小于通过电炉丝的电流5.一台电风扇和一个电熨斗,如果使用时消耗电能相同,产生的热量()A. 一样多B. 电风扇较多C. 电熨斗较多D. 无法比较6.关于电热的下列几个说法,错误的是()A. 电热会烧毁电器元器件,引发火灾,是有百害而无一利B. 电流通过任何用电器,都或多或少的会产生热量C. 因为电流过大产生电热而烧坏局部电路,可用于整体电路的保护D. 为防止电热带来的危害,要尽量减少电热的产生并考虑如何加快散热7.关于电流通过导体时产生的热量,以下说法正确的是()A. 根据Q=I2Rt可知,电阻越大,相同时间内产生的热量越多B. 根据Q=t可知,电阻越大,相同时间内产生的热量越少C. 根据Q= UIt可知,相同时间内,电流产生的热量与电阻无关D. 根据Q=I2Rt可知,在电流一定时,电阻越大,相同时间内产生的热量越多8.下列情况中不属于防止电热危害的是()A. 电视机的后盖有许多孔B. 电脑机箱内有小风扇C. 电动机外壳有许多散热片D. 家电长时间停用,隔一段时间应通电一次9.如果电视机、电烙铁和电风扇上都标有“220V,60W”字样,它们都在额定电压下工作相同时间,则三个用电器产生热量是()A. 电风扇最多B. 电视机最多C. 电烙铁最多D. 一样多10.下列用电器中,利用电流热效应工作的是()A. 电视机B. 电熨斗C. 电风扇D. 电脑11.如图所示的用电器中,利用电流热效应工作的是()A. 电磁起重机B. 电风扇C. 电熨斗D. 平板电脑12.下列教材中的探究实验,不需要控制电流一定的是()A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系13.下列家用电器中,利用电流热效应工作的是()A. 笔记本电脑B. 电冰箱C. 电风扇D. 电暖器14.如图是探究电流通过导体产生的热量与什么因素有关的实验装置,将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中,并封闭等量的空气,通电前A 、B 两个U形管内的液面高度差相同.接通电源时R1、R2两端的电压分别为U1和U2,过一段时间后,则()A. U1>U2,A管两侧液面高度差较大B. U1= U2,A管两侧液面高度差较小C. U1= U2,A管两侧液面高度差较大D. U1<U2,A管两侧液面高度差较小15.晶晶的爸爸从商场买回一个电饼铛,在电饼铛的铭牌上标有“220V 1200W”字样.则该电饼铛正常工作1min,消耗的电能是()A. 0.02kWB. 0.02kW•hC. 1200JD. 7.2×104W二、填空题16.如图所示电路中,闭合开关,电流表A1和A2的示数分别为0.5A和0.2A,电源电压保持不变,R2的电阻为15Ω,则通过R1的电流为________A,电源电压是________V,10s内电流通过R1产生的热量为________J.17.如图所示,电阻丝甲、乙是由横截面积相同而长度的不同(L甲>L乙)同种材料制成的,把它们串联接入电路中,则________产生的热量多;若把相同的火柴放在电阻丝甲、乙上,则________(选填“1先”、“2先”或“l、2同时”)燃烧.18.一根阻值为50Ω的电阻丝,通电100s,通过的电流为0.6A,则电流通过电阻丝产生的热量为________J.19.如图是“探究电流通过导体产生热量与导体电阻关系”的实验装置,两阻值分别为R和2R的电阻丝浸在相同质量和相同初温的煤油中,每一烧瓶里各插一支温度计,则闭合开关,经过一段时间,两电阻丝产生热量的多少是通过________反映出来的;采用这种连接方式的目的是________。

九年级物理下册 第十五章 电功和电热 第三节 电热器电流的热效应练习 (新版)苏科版

九年级物理下册 第十五章 电功和电热 第三节 电热器电流的热效应练习 (新版)苏科版

第十五章电功和电热第三节电热器电流的热效应1.如图所示,下列四种家用电器中,利用电流热效应工作的是A. 空气净化器B. 液晶电视C. 电暖气D. 电冰箱2.如图是研究电流通过导体产生的热量与哪些因素有关的实验,下列分析正确的是A. 该实验是为了研究电流产生的热量与电阻的关系B. 该实验容器外电阻的作用是使两容器内的电阻通过的电流不相等C. 相同时间内,左容器产生的电热是右容器产生电热的两倍D. 实验中将容器外的电阻也放入右侧容器中,可以探究电热与电流的关系3.当温度降到很低时,电阻就变成了零,这种现象称为超导现象.假如白炽灯的灯丝、电动机的线圈、电饭锅及电熨斗内部电热丝都用超导材料制作,当用电器通电时,假设这些导体的电阻都变为零,下列说法正确的是A. 白炽灯仍能发光且更省电B. 电动机仍能转动且效率更高C. 电饭锅仍能煮饭且效率更高D. 电熨斗仍能熨烫衣服且更省电4.规格都是“”的电风扇、日光灯、电热器,正常工作时,在相同的时间内产生的热量最多的是A. 电热器B. 日光灯C. 电风扇D. 都一样多5.如图是探究电流热效应的实验装置。

烧瓶内装有质量和初温完全相同的煤油,铜丝和镍铬合金丝的长度、横截面积均相同,则A. 在甲图中,探究的是电流产生热量与电流大小的关系B. 在乙图中,探究的是电流产生热量与电阻的关系C. 在甲图中,闭合开关一段时间后,两个瓶中温度计示数相同D. 在乙图中,相同时间内,电流越大,温度计的示数升得越多6.甲、乙两电阻并联接入电路,通电一段时间后,接触甲电阻的火柴先燃烧,则A. B. C. D. 无法判断7.如表列出了一些导体材料的信息。

现有长度和横截面积都相同的锰铜合金丝甲和镍铬合金丝乙各一根,若将它们串联后接到电路中,不计温度对电阻的影响,则在相同时间内它们产生的热量之比:为几种长1m,横截面积的导体材料在时的电阻材料电阻铁锰铜合金镍铬合金A. 1:1B. 2:5C. 5:2D. 4:18.将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中,通电时间相同,下列说法正确的是A. 三个用电器产生的热量相同B. 三个用电器消耗的电能相同C. 电烙铁消耗的电能最多D. 电流通过电风扇做功最快9.电阻丝剪掉十分之一后,接入原来电路,则在相同时间内产生的热量与原来产生的热量之比为A. 10:9B. 1:10C. 10:1D. 9:1010.如图所示是某同学为了研究“电流通过导体产生热量多少与哪些因素有关?”而设计的电路的一部分,关于该实验有下列说法:该电路是研究电流通过导体产生的热量多少与电流大小的关系;两烧瓶中分别是等质量的水和煤油;实验是通过“温度计升高的示数”来间接反映导体产生热量的多少;将铜丝和镍铬合金丝串联的目的是为了控制电流大小和通电时间相同。

苏科版初三物理电热器电流的热效应同步测试

苏科版初三物理电热器电流的热效应同步测试

苏科版初三物理电热器电流的热效应同步测试一、单选题1.如图的电炉,当通电一段时间后电阻丝变得很烫,而相连电炉的导线却不怎么热,这主要是因为()A. 导线的电阻远小于电阻丝的电阻,导线消耗的电能很少B. 议决导线的电流小于议决电阻丝的电流C. 导线散热比电阻丝快D. 导线的绝缘皮隔热2.小明仔细查看家中的电视机、电风扇、白炽灯和节能灯四种电器,发觉它们上面都标有“220V40W“的字样,若它们都在额定电压下劳动相同的时间,则产生的热量最多的是()A. 电视机B. 电风扇C. 白炽灯D. 节能灯3.用粗细均匀的电热丝加热烧水,通电10min可烧开一壶水,若将电热丝半数起来使用,电源电压不变,则烧开同样一壶水的时间是()A. 2.5 minB. 5 minC. 20 minD. 30 min4.如图所示的几种家用电器,此中主要利用电流热效应特点来劳动的是()A. 电视机B. 电炉C. 洗衣机D. LED台灯5.下列生活实例中,属于利用电流热效应劳动的是()A. 利用排气扇透风换气B. 给电脑显示器布置散热窗C. 利用抽油烟机吸油烟D. 定期给家用电器通电驱潮6.如图所示的实验装置,将两根阻值不等的电阻丝R1、R2串联后分别插进两个透明容器中,并关闭等量的空气,通电前,A、B两U形管内的液面相平,接通电源一分钟后,议决A、B两个U形管内的液面相比较()A. A管中的液面较高B. B管中的液面较高C. A管和B管的液面一样高D. A管中的液面先升高后又降低7.在图所示的电路中,电源电压保持不变,当开关S-1、S2都闭合时,电压表V-1、V2的示数之比为5:3;当开关S1闭合、S2断开时,电压表V-1、V2的示数之比为3:2。

在后一种环境下的全部通电时间内,电阻R1与R3产生的热量之比为( )A. 2:3B. 1:3C. 3:2D. 2:18.标有“220V 40W”字样的电风扇、电视机、电烙铁、节能灯正常劳动相同时间,产生热量多是()A. 电风扇B. 电视机C. 节能灯D. 电烙铁9.如图是探究电流议决导体时产生热量的几多跟什么因素有关的实验装置,两个透明容器中密封着等量的空气,U形管中液面的高度的变化反应密闭空气温度的变化,下列说法正确的是()A. 该实验装置是为了探究电流产生的热量与电流的干系B. 将左边容器中的电阻丝换成10Ω的电阻丝后,就可以探究电流产生的热量与电阻的干系C. 该实验装置是利用U形管中液体的热胀冷缩来反响电阻丝放出热量的几多的D. 通电一段时间后,左侧U形管中液面的高度差比右侧的小10.电炉通电一段时间后,电炉丝热得发红,而与电炉丝相连的导线却险些不发热,这主要是因为()A. 议决导线的电流大于议决电炉丝的电流B. 导线的电阻远大于电炉丝的电阻C. 议决导线的电流小于议决电炉丝的电流D. 导线的电阻远小于电炉丝的电阻二、填空题11.英国物理学家________ 议决大量的实验探究,最先准确实在定了电流产生的热量跟电流、电阻和通电时间的干系,即Q=I2Rt.为了怀念他作出的卓越贡献,人们将他的名字命名为________ 的单位.12.焦耳定律的内容是:电流议决导体产生的热量跟 ________ 成正比,跟 ________成正比,跟通电时间成正比.13.当1A的电流议决阻值为50Ω的电阻丝,产生的热量为250J,则电阻丝通电的时间为________ s.14.如图甲、乙所示装置是研究“电热与哪些因素有关”的实验,两个透明容器中密封着等量的空气.U形管中液面高度的变化反应密闭空气温度的变化,进而反应电流产生热量的几多.(1)甲图探究的是电热与________ 干系的实验.通电一段时间后,比较两个U型管中液面高度的变化,通太过析实验现象,得出的实验结论是________ .(2)乙图中两个关闭容器中的电阻巨细都是5Ω,议决它们的电流________ (选填“相等”或“不相等”),通电一段时间后,比较两个U型管中液面高度的变化,得出的实验结论是________ .15.若阻值为20Ω的定值电阻中的电流为0.5A,则10s内电流产生的热量为________ J.三、实验探究题16.明白短路的危害(实验工具)低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯胆、导线、电流表(演示电流表,0~5 A挡)(举行实验)⑴在如图中,CD间接上一段保险丝,AB间接入电流表,其他部分按图所示相连好。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

苏科版物理中考专题训练——电热器 电流的热效应
1.下列家用电器,主要利用电流热效应工作的是
A .收音机
B .电视机
C .电风扇
D .电饭锅
2.电炉中电阻丝通电一段时间后变得很烫,而连接电炉的导线却不怎么热,主要是因为
A .通过导线的电流小于通过电阻丝的电流
B .导线的绝缘皮隔热
C .导线散热比电阻丝快
D .导线的电阻远小于电阻丝的电阻,导线上产生的热量很少
3.下列现象或装置,利用了电流热效应的是
①电视机后罩有许多小孔;②电动机外壳上装散热片;③长期不用的电视机隔段时间通一次电;④白炽灯;⑤电脑机箱里装有小风扇;⑥电暖手宝
A .①②⑥
B .①②⑤
C .③④⑥
D .②③⑥
4.将规格都是“220V 100W ”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中,通电时间相同,下列说法正确的是
A .三个用电器产生的热量相同
B .电风扇产生的热量最多
C .电烙铁产生的热量最多
D .电视机产生的热量最多
5.如图所示,将三个相同的空烧瓶口分别用完全相同的气球密封,用三段阻值不同的电阻丝(R 1<R 2<R 3)分别给三个烧瓶中的空气加热,通电一段时间后体积变化最大的气球是
A .a
B .b
C .c
D .三个相同
6.如图所示,阻值为R 的电阻丝,用四种方法分别接在电压为U 或2U 的电源上.闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是 S
气球
R 1
a
b c R 2 R 3
7.如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置.两个透明容器中密封着等量的空气,U形管中液面高度的变化反映密闭空气温度的变化.下列说法正确的是
A.该实验装置是为了探究电流产生的热量与电阻的关系
B.将左边容器中的电阻丝换成10Ω的电阻丝后,就可以探究电流产生的热量与电阻的关系
C.通电一段时间后,左侧U形管中液面的高度差比右侧的大
D.该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少
8.通过一根电阻丝的电流为2A,通电1min产生了2.64×104J的热量,它的电阻是A.66Ω B.6600Ω C.110Ω D.220Ω
9.如图所示,两透明容器中密封着等质量的空气,通电t秒后(两容器都不向外放热),下列说法正确的是
A.两容器中电阻产生的热量相同
B.右边容器中空气的温度是左边容器中空气温度的两倍
C.右边容器中空气温度的变化量是左边容器中空气温度变化量的两倍
D.右边容器中空气温度的变化量是左边容器中空气温度变化量的四倍
10.(多选)某型号的电饭锅有加热和保温两挡,其原理如图所示,以下说法正确的是U
R R
R
R R R
R
U2U2U
A.B.C.D.
A.开关S断开时,电阻R1与R2串联
B.开关S断开时,电阻R1与R2并联
C.开关S闭合时为加热状态
D.开关S闭合时为保温状态
11.李师傅帮助学校设计了一台电保温箱,保温箱电阻丝的阻值是40Ω,当电阻丝通过
5A电流时,30s内产生的热量是______J.
12.一个额定功率为1000W的电热水壶装有1.5kg初温为20℃的水。

正常工作将水烧开(100℃)所用时间为9min,则水吸收的热量为____________J,该电热水壶的效率为__________(计算结果保留两位小数)。

已知水的比热容为4.2×103J/(kg·℃)。

13.如图所示,当开关S闭合,甲、乙两表均为电压表时,两表示数之比U甲:U乙=3:1;当开关S断开,甲、乙两表均为电流表,两表示数之比I甲:I乙=____,相同时间内R1、R2产生的热量之比Q1:Q2=____.
14.把一个电阻为44Ω的电炉接入电压为220V的电路中,通电10min产生的热量为______J.连接家庭电路时,要注意检查线路连接处接触情况.若接触不良,电流通过时产生的热量会更多,容易引起火灾,因为相比接触良好时连接处的电阻______(选填“更大”或“更小”).
15.某型号电饭煲有加热和保温功能,如下图甲所示为其内部电路原理图,当开关S 接触点1时,该电饭煲处于____(填“保温”或“加热”)状态.如图乙是该电饭煲工作时电功率与时间的关系图像,则图中阴影部分面积表示的物理量是__,其大小为__.
16.某型号电饭锅有高温档和低温挡两个挡位,其原理如图所示,若已知电阻R0=44Ω,R=2156Ω,则当开关置于_______(选填“1”或“2”)位置时为高温挡,当电饭锅以高温挡正常工作10min消耗的电能为_______J.
R1R2

S

17.如图所示,是探究焦耳定律的实验装置。

已知R1<R2,闭合开关后,通过两段电阻丝的电流I1___I2,电阻丝两端的电压U1___U2。

18.如图是探究“电流通过导体产生的热的多少跟哪些因素有关”的实验电路(烧瓶、煤油质量和玻璃管均相同),瓶中的电阻采用金属丝。

(1)完成电路的连接,要求滑动变阻器滑片向左移动时,电流表示数变小。

(2)实验中,通过观察_____来判断电流通过导体产生热的多少。

(3)在电流与通电时间相同的条件下,选用长度和横截面积都相同的两种材料进行实验,为了使实验现象最明显,可以选用表中的铜与_____进行对比。

长1米、横截面积1毫米2的几种材料的电阻(20℃时)
料料铜铝钨镍铬合金
电阻(Ω)0.01750.0290.053 1.0
(4
_(允许改变元件位置,更换元件等,只要求写出一种)。

19.一种电热水龙头俗称“小厨宝”,通常安装在厨房里以便提供热水,如图是它的实物图和内部电路图.旋转手柄可使扇形开关S同时接触两个相邻触点,从而控制水龙头流出的水为冷水、温水或热水.已知R1、R2是电阻丝,其中R2=44Ω,温水档的电功率是880W[水的比热容是4.2×103J/(kg•℃)].试回答或求解下列问题:
(1)当S旋到位置1时,水龙头流出__水;当S旋到位置3时,水龙头流出__水.
(选填“冷”、“温”或“热”)
R1R2
(2)当S旋到位置2时,小厨宝正常工作30s将0.5kg的水从20℃加热到50℃,水吸收了多少热量?
(3)电热丝R1的阻值是多少?
(4)当S旋到热水档时,小厨宝正常工作60s消耗的电能是多少?
20.如图为一台两档式电热水器的内部简化电路,S 为温控开关,当S接a时电路中的电流为5A;当S接b时电路消耗的电功率为22W 。

求:
(1)
R1的电阻。

(2)高温档时电路消耗的电功率。

(3)在低温档工作时,电路中的电流以及10min内R2产生的热量。

参考答案
1.D 2.D 3.C 4.C5.C 6.D7.C8.C9.C10.AC
11.30000
12.5.04×10593.33%
13.2:3 1:2
14.6.6×105 更大
15.加热电热(或电功) 4.8×105J
16.2 6.6×105
17.=<
18.(1)图略(2)玻璃管内液面上升的高度(3)镍铬合金(4)保持其他不变,改变滑动变阻器阻值(保持其他不变,更换不同电压的电源)进行相同时间的二次实验
19.(1)冷热(2)6.3×104J (3)55Ω(4)1.188×105J
20.(1)44Ω(2)1100W (3)0.1A 12936Ω
R2
S
220V
1
2
3。
