电工与电子技术基础第7章答案第7章直流稳压电源习题参考答案7.1单相半波整流电路如图7.1所示。

已知负载电阻RL＝600Ω，变压器副边电压U2＝20V。

试求输出电压UO、电流的平均值IO及二极管截止时承受的最大反向电压UDRM。

解：U0=0.45U2=0.45某20=9（V）I0= 9U0==15（mA）RL600UDRM=2U2=2某20=28.2（V）7.2有一电压为110V、负载电阻为55Ω的直流负载，采用单相桥式整流电路（不带滤波器）供电。

试求变压器副边电压和输出电流的平均值，并计算二极管的电流ID和最高反向电压UDRM。

如改用半波整流电路，重新计算上述各量。

解：采用单相桥式整流电路时∵U0=0.9U2∴U2=U0110==122（V）0.90.9110=2(A)I0=5511ID=I0=某2=1(A)22UDRM=2U2=2某122=173（V）当采用单相半波整流电路时U2=110U0==244（V）0.450.45110=2(A)I0=55ID=I0=2(A)UDRM=2U2=2某244=346（V）7.3单相桥式整流电路中，不带滤波器，已知负载电阻R＝360Ω，负载电压UO＝90V。

试计算变压器副边的电压有效值U2和输出电流的平均值，并计算二极管的电流ID和最高反向电压UDRM。

解：采用单相桥式整流电路时∵U0=0.9U2∴U2=U090==100（V）0.90.915590=0.25(A)36011ID=I0=某0.25=0.125(A)22I0=UDRM=2U2=2某100=141.2（V）7.4单相桥式整流电路如图7.4所示。

已知负载电阻RL＝360Ω，变压器副边电压U2＝220V。

试求输出电压UO、电流的平均值IO及二极管的电流ID二极管截止和最高反向电压UDRM。

解：U0=0.9U2=0.9某220=198（V）I0=ID=U0198==0.55（mA）RL36011IO=某0.55=0.275(mA)22UDRM=2U2=2某220=311（V）7.5在单相桥式整流电容滤波电路中，若发生下列情况之一时，对电路正常工作有什么影响？①负载开路；②滤波电容短路；③滤波电容断路；④整流桥中一只二极管断路；⑤整流桥中一只二极管极性接反。

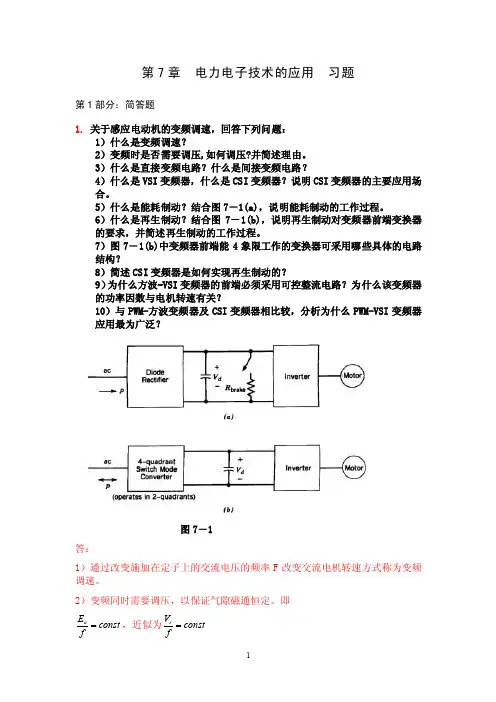

第7章电力电子技术的应用习题答案

第7章电力电子技术的应用习题第1部分：简答题1. 关于感应电动机的变频调速，回答下列问题：1）什么是变频调速？2）变频时是否需要调压,如何调压?并简述理由。

3）什么是直接变频电路？什么是间接变频电路？4）什么是VSI 变频器，什么是CSI 变频器？说明CSI 变频器的主要应用场合。

5）什么是能耗制动？结合图7－1(a)，说明能耗制动的工作过程。

6）什么是再生制动？结合图7－1(b)，说明再生制动对变频器前端变换器的要求，并简述再生制动的工作过程。

7）图7－1(b)中变频器前端能4象限工作的变换器可采用哪些具体的电路结构？8）简述CSI 变频器是如何实现再生制动的？9）为什么方波-VSI 变频器的前端必须采用可控整流电路？为什么该变频器的功率因数与电机转速有关？10）与PWM-方波变频器及CSI 变频器相比较，分析为什么PWM-VSI 变频器应用最为广泛？图7－1答：1）通过改变施加在定子上的交流电压的频率F 改变交流电机转速方式称为变频调速。

2）变频同时需要调压，以保证气隙磁通恒定。

即a E const f=，近似为s V const f =所以变频时，电压也要同比变化，保持二者的比值为常数。

逆变器采用SPWM控制时即可变频又可调压。

3）直接变频电路是把电网频率的交流电直接变成可调频率的交流电的变流电路，又称交交变频器。

间接变频电路是先把交流变换成直流，再把直流逆变成可变频率交流的变流电路。

4）VSI变频器是电压源型逆变器，直流侧一般并联大电容，使直流电源具有电压源的特点；CSI变频器是晶电流源型逆变器，直流侧一般串联大电感，使直流电源具有电流源的特点。

CSI主要应用于极高功率水平的场合。

5）接入制动电阻来消耗回馈电能的（电磁）制动方式称为能耗制动。

工作过程如图7-1(a)所示，电动状态下制动回路的开关断开，制动状态下制动回路的开关闭合，接入制动电阻，消耗回馈到电容上的电能。

6）对变频器而言，将电机制动时产生的电能回馈到电网的制动方式称为再生制动。

电力电子复习题(包括答案)

一、填空题绪论1、电力变换的四大类整流、直流斩波、交流电力控制变频变相和逆变。

第二章1、电力电子器件一般都工作在开关状态。

2、电力电子器件一般是由控制电路、驱动电路和以电力电子器件为核心的主电路组。

3、电力电子器件的损耗主要为通态损耗和断态损耗，当器件的开关频率较高时，开关损耗会增大。

4、按电力电子器件能够被控制电路信号所控制的程度，可以将电力电子器件分为半控型器件、全控型器件和不可控型器件。

5、晶闸管有阳极A、阴极K和门极G。

6、电力二极管的特性是正向导通和反向截止。

7、要使晶闸管导通必须在阳极可正向电压，在门极加正向电压。

8、在晶闸管的阳极加反向电压时，不论门极加何种电压，晶闸管都截止。

9、多个晶闸管并联要考虑均流问题，多个晶闸管串联要考虑均压问题。

第二章1、单向半波可控整流电路带电阻负载时α角的移相范围0~π，阻感负载α角的移相范围是0~π/2。

2、单向桥式全控整流电路带纯电阻负载时α角的移相范围是0~π，单个晶闸管承受的最大反压是0~π/2，单个晶闸管承受的最大反压是3、三相半波可控整电路中，三个晶闸管的触发脉冲相序互差120°，单个晶闸管承受最大反压带阻感性负载时α角的移相范围是0~π/2。

4、逆变电路中，当交流侧和电网联结时称有源逆变，若要实现逆变必须要用可控整流电路，当0〈α〈π/2时，电路工作在整流状态，π/2〉α〉π时，电路工作在逆变状态。

5、使变流器工作于有源逆变状态的条件有二：①直流侧要有电动势，其极性须和晶闸管的导通方向一致，其值应大于变流电路直流侧的平均电压；②要求晶闸管的控制角α>π/2，使U d为负值。

第三章1、直流斩波电路是把直流变为直流的电路。

2、斩波电路2种最基本的电路是降压斩波和升压斩波。

3、斩波的三种控制方法是脉冲宽度调制（脉冲调宽型）、频率调制（调频型）和混合型。

4、升降压斩波电路升压的条件是1/2〈α〈1。

第四章1、改变频率的电路叫变频电路。

【电力电子技术习题解答】期末考试题库第7章

第7章思考题与习题7.1高频化的意义是什么？为什么提高开关频率可以减小滤波器和变压器的体积和重量？答：高频化可以减小滤波器的参数，减小变压器的体积从而使装置小型化、轻型化；提高开关频率，可以减小滤波器的电感和电容的参数，减小滤波器的体积和重量；当变压器输入正弦波时，fNBS U 44.4 ，频率升高时，可以减小N 和S 的参数，从而减小变压器各绕组的匝数和铁心的尺寸，使变压器的体积减小，重量减轻，。

7.2何谓软开关和硬开关？怎样才能实现完全无损耗的软件关过程？答：如果开关器件在其端电压不为零时开通则称为硬件通，在其电流不为零时关断则称为硬关断。

硬开通、硬关断统称为硬开关。

在硬开关过程中，开关器件在较高电压下承载有较大电流，故产生很大的开关损耗。

如果在电力电子变换电路中采取一些措施，如改变电路结构和控制策略，使开关器件被施加驱动信号而开通过程中其端电压为零，这种开通称为零电压开通；若使开关器件撤除其驱动信号后的关断过程中其承载的电流为零，这种关断称为零电流关断。

零电压开通和零电流关断是最理想的软开关，其开关过程中无开关损耗。

如果开关器件在开通过程中端电压很小，在关断过程中其电流也很小，这种开关过程的功率损耗不大，称之为软开关。

7.3零开关，即零电压开通和零电流关断的含义是什么？答：使开关开通前的两端电压为零，则开关导通过程中就不会产生损耗和噪声，这种开通方式为零电压开通；而使开关关断时其电流为零，也不会产生损耗和噪声，称为零电流关断。

7.4试分析图题7.4两个电路在工作原理上的差别，并指出它们的异同点。

图题7.4答：相同点：都是零电压开关准谐振电路。

不同点：（a ）图在（b ）图软开关的电容上串了一个电阻，7.5软开关电路可以分为哪几类？其典型拓扑分别是什么样的？各有什么特点？答：准谐振变换电路、零开关PWM 变换电路和零转换PWM 变换电路。

见教材“7.1 , 7.2”7.6准谐振变换器与多谐振变换器的区别是什么？答：准谐振变换电路分为零电压开关准谐振变换电路（ZVS QRC ）与零电流开关准谐振变换电路（ZCS QRC ）。

《电力电子技术》(第六七八章)习题答案

第6章 PWM 控制技术1．试说明PWM 控制的基本原理。

答：PWM 控制就是对脉冲的宽度进行调制的技术。

即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。

在采样控制理论中有一条重要的结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即窄脉冲的面积。

效果基本相同是指环节的输出响应波形基本相同。

上述原理称为面积等效原理以正弦PWM 控制为例。

把正弦半波分成N 等份，就可把其看成是N 个彼此相连的脉冲列所组成的波形。

这些脉冲宽度相等，都等于π/N ，但幅值不等且脉冲顶部不是水平直线而是曲线，各脉冲幅值按正弦规律变化。

如果把上述脉冲列利用相同数量的等幅而不等宽的矩形脉冲代替，使矩形脉冲的中点和相应正弦波部分的中点重合，且使矩形脉冲和相应的正弦波部分面积（冲量）相等，就得到PWM 波形。

各PWM 脉冲的幅值相等而宽度是按正弦规律变化的。

根据面积等效原理，PWM 波形和正弦半波是等效的。

对于正弦波的负半周，也可以用同样的方法得到PWM 波形。

可见，所得到的PWM 波形和期望得到的正弦波等效。

2．设图6-3中半周期的脉冲数是5，脉冲幅值是相应正弦波幅值的两倍，试按面积等效原理计算脉冲宽度。

解：将各脉冲的宽度用i（i =1, 2, 3, 4, 5）表示，根据面积等效原理可得1=m5m 2d sin U t t U ⎰πωω=502cos πωt - =0.09549(rad)=0.3040(ms)2=m525m 2d sin U t t U ωϖππ⎰=5252cos ππωt -=0.2500(rad)=0.7958(ms)3=m5352m 2d sin U t t U ωϖππ⎰=53522cos ππωt -=0.3090(rad)=0.9836(ms)4=m5453m 2d sin U t t U ωϖππ⎰=2=0.2500(rad)=0.7958(ms)5=m54m2d sin U tt Uωϖππ⎰=1=0.0955(rad)=0.3040(ms)3. 单极性和双极性PWM 调制有什么区别？三相桥式PWM 型逆变电路中，输出相电压（输出端相对于直流电源中点的电压）和线电压SPWM 波形各有几种电平？答：三角波载波在信号波正半周期或负半周期里只有单一的极性，所得的PWM 波形在半个周期中也只在单极性范围内变化，称为单极性PWM 控制方式。

电力电子技术复习题及答案

电力电子技术复习题及答案第1页共17页三、填空（每空1分,共30分）1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器4、在电流型逆变器中，输出电压波形为正弦，输出电流波形为方波5、型号为KS100-8的元件表示双向晶闸管、它的额定电压为800伏、额定有效电流为100安。

6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减小环流一般采用控制角α大于β的工作方式。

9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ-四种11、双向晶闸管的触发方式有：I+触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接正电压，T2接负电压。

I-触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接负电压，T2接正电压。

Ⅲ+触发：第一阳极T1接负电压，第二阳极T2接正电压,门极G接正电压，T2接负电压。

Ⅲ-触发：第一阳极T1接负电压，第二阳极T2接正电压；门极G接负电压，T2接正电压。

12、由晶闸管构成的逆变器换流方式有负载换流和强迫（脉冲）换流。

13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源逆变器与无源逆变器两大类。

电力电子技术习题及答案

电力电子技术习题集习题一1. 试说明什么是电导调制效应及其作用。

2. 晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管由导通变为关断的条件是什么，如何实现？3. 有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？4. 图1-30中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m ，试计算各波形的电流平均值、有效值。

如不考虑安全裕量，额定电流100A 的晶闸管，流过上述电流波形时，允许流过的电流平均值I d 各位多少？(f)图1-30 习题1-4附图5. 在图1-31所示电路中，若使用一次脉冲触发，试问为保证晶闸管充分导通，触发脉冲宽度至少要多宽？图中，E =50V ；L =0.5H ；R Ω; I L =50mA （擎住电流）。

图1-31习题1-5附图图1-32习题1-9附图6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流，而GTO 却可以？7. GTO 与GTR 同为电流控制器件，前者的触发信号与后者的驱动信号有哪些异同？8. 试比较GTR 、GTO 、MOSFET 、IGBT 之间的差异和各自的优缺点及主要应用领域。

9. 请将VDMOS （或IGBT ）管栅极电流波形画于图1-32中，并说明电流峰值和栅极电阻有何关系以及栅极电阻的作用。

10. 全控型器件的缓冲吸收电路的主要作用是什么？试分析RCD 缓冲电路中各元件的作用。

11. 限制功率MOSFET 应用的主要原因是什么？实际使用时如何提高MOSFET 的功率容量？习题二1．具有续流二极管的单相半波可控整流电路，带阻感性负载，电阻为5Ω，电感为0.2H，电源电压的有效值为220V，直流平均电流为10A，试计算晶闸管和续流二极管的电流有效值，并指出晶闸管的电压定额（考虑电压2-3倍裕度）。

2．单相桥式全控整流电路接电阻性负载，要求输出电压在0～100V连续可调，输出电压平均值为30 V时，负载电流平均值达到20A。

电力电子技术课后习题重点(第五章~第七章)

4-4电压型逆变电路中反馈二极管的作用是什么？为什么电流型逆变电路中没有反馈二极管？在电压型逆变电路中,当交流侧为阻感负载时需要提供无功功率,直流侧电容起缓冲无功能量的作用。

为了给交流侧向直流侧反馈的无功能量提供通道,逆变桥各臂都并联了反馈二极管。

当输出交流电压和电流的极性相同时,电流经电路中的可控开关器件流通，而当输出电压电流极性相反时,由反馈二极管提供电流通道。

4-8.逆变电路多重化的目的是什么?如何实现?串联多重和并联多重逆变电路备用于什么场合?答:逆变电路多重化的目的之一是使总体上装置的功率等级提高,二是可以改善输出电压的波形。

因为无论是电压型逆变电路输出的矩形电压波,还是电流型逆变电路输出的矩形电流波,都含有较多谐波,对负载有不利影响,采用多重逆变电路,可以把几个矩形波组合起来获得接近正弦波的波形。

逆变电路多重化就是把若干个逆变电路的输出按一定的相位差组合起来,使它们所含的某些主要谐波分量相互抵消,就可以得到较为接近正弦波的波形。

组合方式有串联多重和并联多重两种方式。

串联多重是把几个逆变电路的输出串联起来,并联多重是把几个逆变电路的输出并联起来。

串联多重逆变电路多用于电压型逆变电路的多重化。

并联多重逆变电路多用于电流型逆变电路的多重化。

在电流型逆变电路中,直流电流极性是一定的,无功能量由直流侧电感来缓冲。

当需要从交流侧向直流侧反馈无功能量时,电流并不反向,依然经电路中的可控开关器件流通,因此不需要并联反馈二极管。

5-1简述图5-la 所示的降压斩波电路工作原理。

答：降压斩波器的原理是：在一个控制周期中，让V 导通一段时间on t 。

，由电源E 向L 、R 、M 供电，在此期间，Uo=E 。

然后使V 关断一段时间off t ，此时电感L 通过二极管VD 向R 和M 供电，Uo=0。

一个周期内的平均电压0on offE t U t ⋅=⋅输出电压小于电源电压,起到降压的作用。

5-2．在图5-1a 所示的降压斩波电路中，已知E=200V ，R=10Ω，L 值微大，E=30V ，T=50μs ，ton=20μs ，计算输出电压平均值U o ，输出电流平均值I o 。

电力电子答案

电力电子技术练习及参考解答第一章1．如图1-1所示型号为KP100-3、维持电流I H =4mA 的晶闸管，在以下各电路中使用是否合理？为什么？（不考虑电压、电流安全裕量）答：晶闸管的型号为KP100-3，表明其额定电流I T(A V)=100A 、额定电压U Tn =300V 。

图（a ），由于负载电阻值太大，以致电流I A =100/50=2mA ，小于维持电流I H =4mA ，电路不能工作，所以不合理。

图（b ），由于晶闸管承受的最大反向压电压超过了其额定电压，即u Tm =2202=311V 大于U Tn =300V ，将导致晶闸管被反向击穿，所以不合理。

图（c ），晶闸管未被触发导通时，所承受的最大电压为u Tm =150V ，小于额定电压U Tn =300V .；晶闸管被触发导通后，电流为I T =150/1=150A ，而额定电流有效值为I Tn =1.57 I T(A V)=157A ，可见晶闸管可以正常使用，即如果不考虑电压、电流安全裕量，则是合理的。

2．图1-2中阴影部分表示流过晶闸管的电流波形，设最大值均为I m ,试计算各图中的电流平均值I d 和有效值I 。

解：图（a ） m mm d I I t td I I 477.0)211()(sin 13≈+==⎰πωωπππΩ50k Ω1Ω图1-1（a ）（b ）（c ）I（a ）图1-2II（c ）m m m I I t d t I I 51.08331)()sin (132=-==⎰πωωπππ 图（b ） m m m dI I t td I I 24.0)211(2)(sin 213≈+==⎰πωωπππ m m m I I t d t I I 36.083312)()sin (2132=-==⎰πωωπππ 图（c ） 41)(2120m m d I t d I I ==⎰πωπm m I t d I I 21)(21202==⎰πωπ3．画出图1-3所示电路中负载电阻R d 上的电压波形。

(完整版)电力电子技术第7章复习题答案

第7章PWM腔制技术复习题第1部分：填空题1.PWM控制的理论基础是—面积等效_______ 原理，即_冲量______ 相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

2.根据“面积等效原理”，SPWM空制用一组_等幅不等宽_________ 的脉冲（宽度按_正弦规律变化）来等效一个正弦波。

3.PWM控制就是对脉冲的_宽度_______ 行调制的技术；直流斩波电路得到的PWMfe是等效直流波形,SPW控制得到的是等效正弦―波形。

4.PWM波形只在单个极性范围内变化的控制方式称_单极性―控制方式，PWM波形在正负极性间变化的控制方式称—双极性______ 控制方式，三相桥式PW風逆变电路采用—双极性______ 控制方式。

5.SPWM波形的控制方法：改变调制信号u r的_幅值___________ 可改变基波幅值；改变调制信号u r的_频率 _可改变基波频率；6.得到PWM波形的方法一般有两种，即_调制法_和_计算法_，实际中主要采用碉制法_。

7.根据载波和信号波是否同步及载波比的变化情况，PWM 调制方式可分为_同步调制__和_异步调制__。

一般为综合两种方法的优点，在低频输出时采用异步调制—方法，在高频输出时采用同步调制_方法。

8.在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成SPWM波形的方法称_自然采样法____ ，实际应用中，采用一规则采样法_______ 代替上述方法，在计算量大大减小的情况下得到的效果接近真值。

9.正弦波调制的三相PWM逆变电路，在调制度a为最大值1时，直流电压利用率为0.866 _____ ，采用—梯形____ 波作为调制信号，可以有效地提高直流电压利用率，但是会为电路引入__低次谐波_______ 。

10.PWM逆变电路多重化联结方式有一变压器方式 _________ 和—电抗器方式____ ，二重化后，谐波地最低频率在______ 2__ 3 c附近。

电力电子技术_复习题答案

第二章：1.晶闸管的动态参数有断态电压临界上升率du/dt和通态电流临界上升率等，若du/dt过大，就会使晶闸管出现_ 误导通_，若di/dt过大，会导致晶闸管_损坏__。

2.目前常用的具有自关断能力的电力电子元件有电力晶体管、可关断晶闸管、功率场效应晶体管、绝缘栅双极型晶体管几种。

简述晶闸管的正向伏安特性？答: 晶闸管的伏安特性正向特性当IG=0时，如果在器件两端施加正向电压，则晶闸管处于正向阻断状态，只有很小的正向漏电流流过。

如果正向电压超过临界极限即正向转折电压Ubo，则漏电流急剧增大，器件开通。

随着门极电流幅值的增大，正向转折电压降低，晶闸管本身的压降很小，在1V左右。

如果门极电流为零，并且阳极电流降至接近于零的某一数值IH以下，则晶闸管又回到正向阻断状态，IH称为维持电流。

3.使晶闸管导通的条件是什么?答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

4.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于半控型器件的是 SCR 。

5.晶闸管的擎住电流IL答：晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流。

6.晶闸管通态平均电流I T(AV)答：晶闸管在环境温度为40 C和规定的冷却状态下，稳定结温不超过额定结温时所允许流过的最大工频正弦半波电流的平均值。

标称其额定电流的参数。

7.晶闸管的控制角α（移相角）答：从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度,用a表示,也称触发角或控制角。

8.常用电力电子器件有哪些？答：不可控器件：电力二极管。

半控型器件：晶闸管。

全控型器件：绝缘栅双极晶体管IGBT，电力场效应晶体管（电力MOSFET），门极可关断晶闸管（GTO），电力晶体管。

电力电子技术第七章PWM控制技术

7.2.1 计算法和调制法 7.2.2 异步调制和同步调制 7.2.3 规则采样法 7.2.4 PWM逆变电路的谐波分析
5
7.2.1 计算法和调制法
■计算法 ◆根据逆变电路的正弦波输出频率、幅值和半个周期内
的脉冲数,将PWM波形中各脉冲的宽度和间隔准确计算出来,按照计算结果控制逆变电路中各开关器件的通断,就可以得到所需要的PWM波形,这种方法称之为计算法.
负载相电压的PWM波由±2/3Ud、±1/3Ud和0 共5种电平组成.
◆为了防止上下两个臂直通而造成短路,在上图7-8 三相桥式PWM逆变电路波形下两臂通断切换时要留一小段上下臂都施加
关断信号的死区时间.
12
7.2.1 计算法和调制法
图7-9 特定谐波消去法的输出PWM波形
■特定谐波消去法 ◆是计算法中一种较有代表性的方法. ◆如果在输出电压半个周期内开关器件开通和关断各k次,考虑到
◆在fr低的频段采用较高的载波比,以使fc不致过低而对负载产生不利影响.
◆为了防止fc在切换点附近的来回跳动,在各频率切换点采用了滞后切换的方法.
◆有的装置在低频输出时采用异步调
制方式,而在高频输出时切换到同步调制方式,这样可以把两者的优点结合起来, 和分段同步方式的效果接近.
19
7.2.3 规则采样法
高频段略有差异. ◆实例 ☞将图7-1a、b、c、d所示的脉冲作为输入,加在图7-2a所示的R-L
电路上,设其电流it为电路的输出,图7-2b给出了不同窄脉冲时it的响应波形.
图7-1 形状不同而冲量相同的各种窄脉冲
图7-2 冲量相同的各种窄脉冲的响应波形
3
7.1 PWM控制的基本原理
■用PWM波代替正弦半波

电力电子技术习题与参考答案

电力电子技术习题与参考答案一、单选题（共25题，每题1分，共25分）1.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。

A、0～120B、0～90C、0～180D、0～150正确答案：A2.电阻性负载三相半波可控整流电路中，控制角的范围是（）。

A、0°～150°B、0°～120°C、15°～125°D、30°～150°正确答案：A3.电力电子器件一般工作在（）状态A、开关B、放大C、开关和放大D、其他正确答案：A4.目前，在中小型变频器中普遍采用的电力电子器件是（）。

A、SCRB、GTOC、MOSFETD、IGBT正确答案：D5.在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差（）度。

A、180度B、60度C、120度D、360度正确答案：A6.为了防止逆变失败，最小逆变角限制为（），单位为度。

A、40～45B、20～25C、10～15D、30～35正确答案：D7.三相全控桥式变流电路工作于有源逆变状态的条件是()A、α=л/4B、α＜л/2C、α＞л/2D、α=л/3正确答案：C8.可实现有源逆变的电路为（）。

A、单相半控桥整流电路B、三相半控桥整流桥电路C、单相全控桥接续流二极管电路D、三相半波可控整流电路正确答案：D9.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点滞后60°B、本相相电压与相邻电压正半周的交点处C、交流相电压的过零点D、比三相不控整流电路的自然换相点超前30°正确答案：B10.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A、120度，B、60度C、0度D、30度正确答案：D11.具有自关断能力的电力半导体器件称为()A、不控型器件B、半控型器件C、全控型器件D、触发型器件正确答案：C12.电阻性负载三相半波可控整流电路中，控制角的范围是（）A、15°～125°B、30°～150C、0°～150°D、0°～120°正确答案：C13.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、触发电压信号B、触发电流信号C、干扰信号和触发信号D、干扰信号正确答案：D14.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

电力电子变流技术课后答案第7章

电力电子变流技术课后答案第7章第七章直流斩波电路习题与思考题解7-1.DC/DC变换电路的主要形式和工作特点是什么？解：.DC/DC变换器有两种主要的形式，一种是逆变整流型，另一种是斩波电路控制型。

逆变整流型是将直流电压逆变成一个固定的高频交流电压，将这个交流电压经变压器变为要求的交流电压，再整流成所需要的直流电压。

逆变电路一般采用恒压恒频控制，它适用于小功率的电源变换和变压比较大的变换中。

斩波电路控制型可选用多种脉冲调制方式做为控制输入，适用于不需要隔离的场合和升压、降压比不大的场合。

7-2.试述斩波电路的主要功能。

解：直流斩波电路是一种直流/直流（DC/DC）变换电路，其主要功能是通过控制直流电源的通和断，来实现对负载上的平均电压和功率进行控制，即所谓调压调功功能。

7-3.斩波电路常用的三种控制方式是什么？解：斩波电路常用的三种控制方式是：（1）时间比控制方式；（2）瞬时值控制方式；（3）时间比和瞬时值结合的控制方式。

7-4.试述斩波电路时间比控制方式中的三种控制模式。

解：斩波电路时间比控制方式中的三种控制模式为：（1）定频调宽控制模式定频就是指开关元件的开、关频率固定不变，也就是开、关周期T 固定不变，调宽是指通过改变斩波电路的开关元件导通的时间T on来改变导通比K t值，从而改变输出电压的平均值。

（2）定宽调频控制模式定宽就是斩波电路的开关元件的导通时间T on固定不变，调频是指用改变开关元件的开关周期T来改变导通比K t。

（3）调频调宽混合控制模式这种方式是前两种控制方式的综合，是指在控制驱动的过程中，即改变开关周期T，又改变斩波电路导通时间T on的控制方式。

通常用于需要大幅度改变输出电压数值的场合.7-5.试述降压型斩波电路的工作原理，如果电路中U d =100V ，K t =0.5，求输出电压值？解：降压型斩波电路的输出平均直流电压低于电源输入的直流电压，电路原理结构及工作波形参阅教材P117中的图7-8。
