苏一光全站仪操作详细步骤(全站仪部分讲义)苏一光全站仪操作细部步骤一、距离测量步骤1：将全站仪架设于测站点已知点O上、对中、调平全站仪。

步骤2：将棱镜架设到待测点A，调平，反光棱镜朝向全站仪。

步骤3：打开仪器，出现画面步骤4：用全站仪对准反光棱镜十字丝中心，按DIST键。

二、坐标测量每个小组选取两个已知点0点和A点，一个待测点B点，并做好标记。

设0点的坐标为（0,0），A点的坐标（10,0），测量待测点B的坐标。

步骤1：将全站仪架设于测站点O点上，对中整平。

将对中杆棱镜架设后视点A上，将反光棱镜朝向全站仪。

步骤2：打开全站仪电源，按CORD键进入坐标测量，出现如下画面再按F4切换键，步骤三：按F3键，切换到以下画面步骤四：按F1键，出现如下画面步骤六：点F3切换到字母键，点名设置为O。

输入O点坐标（0,0），步骤五：点F3切换到字母键，点名设置为O。

输入O点坐标（0,0），完成后按ENT键结束。

步骤六：按F2键进入如下界面步骤七：按F1输入后视点，出现如下画面，输入后视点坐标，按ENT键结束。

步骤八：按ENT键保存步骤九：按ENT键保存后出现如下画面，对准反光棱镜，按ENT 键，坐标系建立。

步骤10：将反光棱镜移至B点，对中调平，反光棱镜朝向全站仪。

将照准部对准反光棱镜中心，出现如下画面，B点坐标（3.87,0.192）三、坐标放样（应该说明任务才对）步骤1：按MENU菜单键，出现如下画面步骤2：按▼向下键，选中放样，然后按ENT键，出现如下画面步骤3：先设置测站点O（仪器架设点）的坐标。

将（0,0）一次输入，高程Z 略过。

N与E坐标输入之间切换按F4确认键，输入完毕后点ENT键结束后视点坐标输入。

步骤4：选择设置后视点，按ENT键进入。

如测站点坐标输入一样，一次输入后视点坐标，出现如下画面，完成输入后按ENT结束。

步骤5：将对中杆放置于后视点（0,10），气泡居中调平，全站仪照准部对准反光棱镜中心后按ENT键，此时，坐标系建立。

苏州一光全站仪使用说明书

3.9垂直角倾斜改正开／关 .......................................................................15
4. 角度测量.....................................................................................................16 4.1 水平角（右角）和垂直角测量.........................................................16 4.2 水平角（右角／左角）的切换.............................................................17 4.3 水平度盘读数的设置 ....................................................................18 4.4 垂直度／坡度模式 .........................................................................20 4.5 天顶距高度角模式 ........................................................................20 4.6 水平角直角蜂鸣的设置......................................................................21 5. 距离测量......................... .................................................. .......................22 5.1 距离测量（斜距模式）.....................................................................22 5.2 距离测量（平距、高差模式）．．．．．．............................................. 23 5.3 偏心测量 ........................................................................................23 5.4 距离放样 ........................................................................................25 5.5 测距模式设置....................................................................................27 5.6 棱镜常数设置 .................................................................................28 5.7 大气改正值 ....................................................................................29

苏一光全站仪操作指南

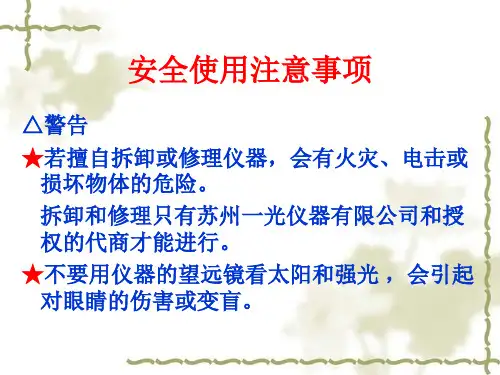

❖ 不要将仪器靠近燃烧的气体、液体使用，非防爆型全站仪不要在煤矿中使用，以免发生爆炸。
Hale Waihona Puke 安全使用注意事项❖ 不要将电池放在火中或高温环境中，否则电池可能会引起爆炸。
❖ 存放电池时避免短路，电池短路可能会引起火灾。
❖ 不要将皮肤或衣服接触电池中流出的酸性物体，若不小心接触，请用大量的水清洗干净并进行医疗处理。
❖ 仪器各部位名称及其功能苏一光RTS/OTS610系列
仪器各部位名称及其功能苏一光RTS/OTS610系列
屏幕显示说明
❖ 测量模式屏幕
屏幕显示说明
❖ 测量模式屏幕（按Func键转换）
基本测量屏幕下F1---F4功能说明
❖ 测量 ❖ 切换 ❖ 置零 ❖ 坐标 ❖ 程序 ❖ 锁定
进行距离测量进行角度显示与距离显示的转换进行水平角置零进入坐标测量菜单调用程序测量菜单锁定水平角不变
❖ 不要坐、踏仪器箱，也不要翻转仪器箱，否则可能会损坏仪器。
牢记激光安全使用注意事项
❖ 严禁将激光束照射他人眼睛，否则会造成严重伤害。
❖ 禁止直接观看激光束发射源，以免对眼睛造成永久性的伤害。
❖ 禁止盯看激光束，以免对眼睛造成永久性的伤害。
❖ 严禁用望远镜等光学仪器观看激光束，否则会对眼睛造成久性伤害。
基本测量屏幕下F1---F4功能说明
❖ 设角
❖ EDM ❖ 补偿 ❖ 偏心 ❖ 记录 ❖ 后交
将水平角设为任意值进入测距条件设置菜单显示补偿模式屏幕进行偏心测量记录测量数据进行后方交会作业
按键说明
苏一光全站仪操作面板
用模拟器演示仪器基本操作：
1 开机、关机 2 角度置零 3 测角 4 测距

苏一光全站仪操作详细步骤(全站仪部分讲义)

苏一光全站仪操作细部步骤一、距离测量步骤1：将全站仪架设于测站点已知点O上、对中、调平全站仪。

步骤2：将棱镜架设到待测点A，调平，反光棱镜朝向全站仪。

步骤3：打开仪器，出现画面步骤4：用全站仪对准反光棱镜十字丝中心，按DIST键。

二、坐标测量每个小组选取两个已知点0点和A点，一个待测点B点，并做好标记。

设0点的坐标为（0,0），A点的坐标（10,0），测量待测点B 的坐标。

步骤1：将全站仪架设于测站点O点上，对中整平。

将对中杆棱镜架设后视点A上，将反光棱镜朝向全站仪。

步骤2：打开全站仪电源，按CORD键进入坐标测量，出现如下画面再按F4切换键，步骤三：按F3键，切换到以下画面步骤四：按F1键，出现如下画面步骤六：点F3切换到字母键，点名设置为O。

输入O点坐标（0,0），步骤五：点F3切换到字母键，点名设置为O。

输入O点坐标（0,0），完成后按ENT键结束。

步骤六：按F2键进入如下界面步骤七：按F1输入后视点，出现如下画面，输入后视点坐标，按ENT 键结束。

步骤八：按ENT键保存步骤九：按ENT键保存后出现如下画面，对准反光棱镜，按ENT键，坐标系建立。

步骤10：将反光棱镜移至B点，对中调平，反光棱镜朝向全站仪。

将照准部对准反光棱镜中心，出现如下画面，B点坐标（3.87,0.192）三、坐标放样（应该说明任务才对）步骤1：按MENU菜单键，出现如下画面步骤2：按▼向下键，选中放样，然后按ENT键，出现如下画面步骤3：先设置测站点O（仪器架设点）的坐标。

将（0,0）一次输入，高程Z 略过。

N与E坐标输入之间切换按F4确认键，输入完毕后点ENT键结束后视点坐标输入。

步骤4：选择设置后视点，按ENT键进入。

如测站点坐标输入一样，一次输入后视点坐标，出现如下画面，完成输入后按ENT结束。

步骤5：将对中杆放置于后视点（0,10），气泡居中调平，全站仪照准部对准反光棱镜中心后按ENT键，此时，坐标系建立。

选中放样，按ENT键出现如下画面步骤6：依次输入放样点坐标（10,10），然后按ENT键结束放样点坐标输入，出现画面，选择测距后出现如下画面按F1距离键，出现如下画面步骤7：松开水平制动螺旋，，转动照准部，将dHR调为0.00.00，这时，待测点就在视准轴上。

苏一光322全站仪快速操作指引

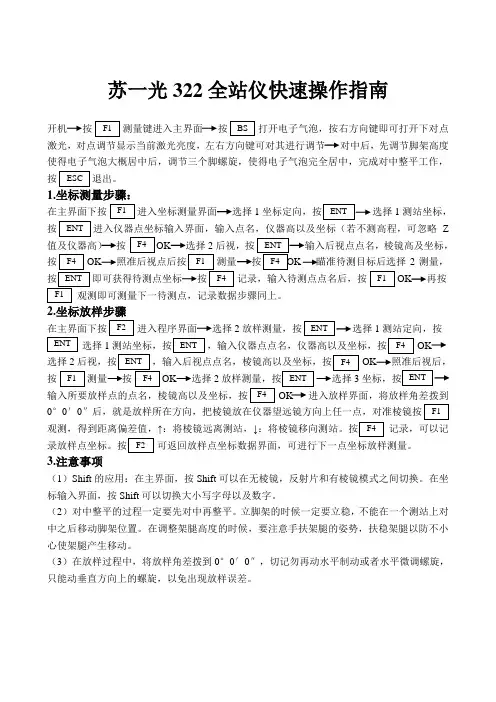

苏一光322全站仪快速操作指南开机按测量键进入主界面按打开电子气泡，按右方向键即可打开下对点激光，对点调节显示当前激光亮度，左右方向键可对其进行调节对中后，先调节脚架高度使得电子气泡大概居中后，调节三个脚螺旋，使得电子气泡完全居中，完成对中整平工作，按退出。
