低压电器的识别
低压电器界定标准-概述说明以及解释
低压电器界定标准-概述说明以及解释1.引言1.1 概述:低压电器是指在额定电压不超过1000V的电气系统中使用的电器设备。
在工业、商业和家庭等各个领域，低压电器都扮演着至关重要的角色。
它们包括断路器、接触器、继电器、开关、插座等各种设备，广泛应用于电力系统、电气控制系统和电气设备中。
在现代社会，低压电器的标准化至关重要。
标准可以帮助制造商设计和生产可靠的设备，确保安全性和可靠性。
同时，标准也有助于消费者选择适合自己需求的产品，降低了市场准入门槛，促进了产品的流通和交易。
因此，确定清晰的低压电器标准对于保障电器产品的质量和用户的安全至关重要。
本文将就低压电器的定义、分类以及标准的重要性展开阐述，并对低压电器标准的必要性进行总结，展望未来对低压电器标准的发展，并给出结论。
1.2 文章结构文章结构本文主要包括三个部分：引言、正文和结论。
在引言部分，将对低压电器的定义进行概述，介绍本文的结构和目的。
在正文部分，将深入探讨低压电器的定义、分类以及低压电器标准的重要性。
最后，在结论部分，将总结低压电器标准的必要性，展望未来低压电器标准可能的发展方向，并给出本文的结论。
构部分的内容1.3 目的本文的目的在于对低压电器的界定标准进行深入探讨和分析。
通过对低压电器的定义、分类以及标准的重要性进行论述，旨在明确低压电器标准的必要性，并展望未来低压电器标准的发展方向。
通过本文的研究，希望能够为低压电器行业的发展提供有益的参考和建议，推动行业标准的完善和提升，促进低压电器产品的质量和安全水平的不断提高。
2.正文2.1 低压电器的定义低压电器是指额定电压不超过1000V的电器设备。
这类电器设备主要用于供电系统中的配电、控制、保护和监测等功能。
低压电器通常包括断路器、接触器、继电器、开关、按钮、插座、电缆等设备，其作用是在电路中进行控制、保护和连接等操作。
低压电器在工业生产、建筑领域、家庭用电等方面都广泛应用，因此对其标准的界定和规范具有极其重要的意义。
常见低压电器的识别原理

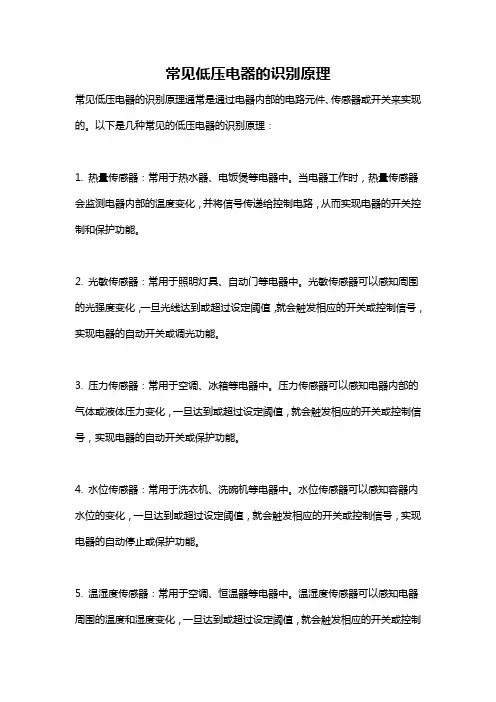

常见低压电器的识别原理
常见低压电器的识别原理通常是通过电器内部的电路元件、传感器或开关来实现的。
以下是几种常见的低压电器的识别原理：
1. 热量传感器：常用于热水器、电饭煲等电器中。
当电器工作时，热量传感器会监测电器内部的温度变化，并将信号传递给控制电路，从而实现电器的开关控制和保护功能。
2. 光敏传感器：常用于照明灯具、自动门等电器中。
光敏传感器可以感知周围的光强度变化，一旦光线达到或超过设定阈值，就会触发相应的开关或控制信号，实现电器的自动开关或调光功能。
3. 压力传感器：常用于空调、冰箱等电器中。
压力传感器可以感知电器内部的气体或液体压力变化，一旦达到或超过设定阈值，就会触发相应的开关或控制信号，实现电器的自动开关或保护功能。
4. 水位传感器：常用于洗衣机、洗碗机等电器中。
水位传感器可以感知容器内水位的变化，一旦达到或超过设定阈值，就会触发相应的开关或控制信号，实现电器的自动停止或保护功能。
5. 温湿度传感器：常用于空调、恒温器等电器中。
温湿度传感器可以感知电器周围的温度和湿度变化，一旦达到或超过设定阈值，就会触发相应的开关或控制
信号，实现电器的自动调节或保护功能。
这些传感器或开关通常通过与电器的控制电路相连接，将感知到的信号传递给电器的处理单元，从而实现电器的智能化控制和保护。
低压电器的识别与检测
（三）交流接触.(KM)
1、作用：用于频繁地接通和断开大电流电路的开关 电器。
(a) 外形
(b) 结构
交流接触器的外形与结构
接触器具有遥控功能，同时还具有欠压、失压保 护的功能，接触器的主要控制对象是电动机。
2、交流接触器的结构组成 (1)电磁系统 铁芯、衔铁 通电线圈
项目一 低压电器的识别与检测
应用电动机拖动生产机械，称为电力拖动。利 用继电器、接触器实现对电动机和生产设备的控制 和保护，称为继电接触控制。 本节主要介绍几种常用的低压电器，基本的控 制环节和保护环节的典型线路。 实现继电接触控制的电气设备，统称为控制电 器，如刀闸、按钮、继电器、接触器等。下面介绍 常用控制电器的用途及电工表示符号。
(四) 低压断路器 (QF)
—自动开关或空气开关 1.作用:兼有刀开关和熔断器的作用
2.符号:
× × ×
QF
可实现短路、过载、失压保护。 欠压 脱扣器
锁钩
释放弹簧
过流 脱扣器
主触点 手动闭合
连杆装置
衔铁释放
自动空气断路器原理图
3.动作原理:
KM KM
体积较大，由三对常开触头 组成，用于通断电动机主电 路的大电流。 三对主触头 (2)触头系统 两对辅助常开触点 两对辅助常闭触点
KM
KM
辅助常开
辅助常闭
3、工作原理：利用电磁吸力的作用而动作的.
辅助常闭触点
静触点 辅助常开触点 三对常开主触头 衔铁及其固定在 衔铁上的动触头 支撑弹簧 通电线圈 铁芯
一、 开关电器
(一)刀开关
(一)刀开关（QS） 1.作用：起接通电源的作用 单刀：用在某一相线上 分为： 双刀：用在两相上 三刀: 用在三相上
低压电器的认识实验报告
低压电器的认识实验报告摘要：本实验旨在通过对低压电器的认识和实验研究，探索其工作原理和应用。
通过实验，我们深入了解了低压电器的基本概念、分类、特点以及在日常生活中的应用。
本实验报告详细介绍了实验的目的、实验步骤、实验结果和实验结论，以及对低压电器的进一步研究和应用的展望。
1. 引言低压电器是指额定电压在1000V以下的电器设备。
它们广泛应用于家庭、工业和商业领域，如家用电器、照明设备、电动工具等。
了解低压电器的工作原理和特点对于正确使用和维护电器设备至关重要。
2. 实验目的本实验的目的是通过实际操作和观察，深入了解低压电器的工作原理和特点，探索其在不同电路中的应用。
3. 实验步骤3.1 准备实验所需材料和设备，包括低压电器、电源、导线等。
3.2 按照实验要求，连接电路并确保安全。
3.3 打开电源，观察低压电器的工作状态。
3.4 测量和记录低压电器的电流、电压等参数。
3.5 根据实验结果，分析低压电器的工作原理和特点。
4. 实验结果通过实验观察和数据记录，我们得出以下实验结果：4.1 低压电器在正常工作状态下，能够稳定工作并完成预定的功能。
4.2 低压电器的电流和电压随着电路的变化而变化，但在一定范围内保持稳定。
4.3 低压电器的工作效率和能耗与其设计和制造质量有关。
5. 实验结论通过本实验，我们对低压电器有了更深入的认识和理解。
我们得出以下结论：5.1 低压电器是现代生活中不可或缺的一部分，广泛应用于各个领域。
5.2 低压电器的工作原理和特点决定了其在电路中的作用和应用范围。
5.3 正确使用和维护低压电器可以延长其使用寿命并确保安全。
6. 进一步研究和应用展望基于本实验的结果和结论，我们可以进一步开展以下研究和应用：6.1 研究低压电器的节能技术，提高其能效和环保性能。
6.2 探索低压电器在智能家居系统中的应用，实现智能控制和远程监控。
6.3 研究低压电器的故障诊断和维修技术，提高设备的可靠性和维护效率。
常见低压电器及其识别与检测
图4—8 RS0、RS3系列有填料快速熔断器
图4—9 PTC聚合物自复熔断器
6.自复式熔断器 自复式熔断器适用于交流380V的电路中与断路器配合使用，其限流作 用显著、动作时间短、动作后不必更换熔体、能重复使用等。图4—9为 PTC聚合物自复熔断器。
四、熔断器的选用
（一)熔断器类型的选用 根据使用环境、负载性质和短路电流的大小选用适当类型的熔断器。 （二)熔断器额定电压和额定电流的选用 1.熔断器的额定电压必须等于或大于线路的额定电压。 2.熔断器的额定电流必须等于或大于所装熔体的额定电流。 （三)熔体额定电流的选用 1.对照明和电热等的短路保护，熔体的额定电流应等于或稍大于负载的 额定电流。 2.对一台不经常启动且启动时间不长的电动机的短路保护，应有
项目四 常见低压电器及其识别与检测
任务一 识别与检测低压熔断器
一、任务描述
熔断器俗称保险丝，是一种简单而有效的保护电器。图4—1是几种常见 的低压熔断器。本任务主要是识别不同的熔断器，了解其基本结构、选用方 法、主要技术参数及应用场合，再动手拆一拆，测一测，掌握它们的实际使 用方法。
(a)
(b)
(c)
(d)
(e)
图4—1 低压熔断器
(a) RL1、RLS系列螺旋式 (b) RT18系列圆筒帽形 (c) 瓷插式 (d) RS0、RS3系列有填料快速式 (e) RM10系列无填料封闭管式
二、知识链接
一、熔断器的结构与主要技术参数 （一)结构
熔断器主要有熔体、安装熔体的熔管和熔座三部分组成。图(a)所示为RL6 系列螺旋式低压熔断器的外形图，图(b)所示为熔断器在电路图中的符号。
可见，熔断器对过载的反应是很不灵敏的， 图4—3 熔断器的时间—电流特性 当电气设备发生轻度过载时，熔断器将持续很长时间才能熔断，有时甚 至不熔断。因此，除照明和电加热电路外，熔断器一般不宜用作过载保 护电器，主要用于短路保护。
常用低压电器的识别与检测
四、低压电器相关理论知识
（一）低压开关 低压开关主要用于隔离、转换以及接通和分断电路，多数也可作为 机床电路的电源开关、局部照明电路的控制，有时也可用来直接控制小 容量电动机的起动、停止和正反转。低压开关一般为非自动切换电器， 常用的主要类型有刀开关、转换开关和低压断路器等。 1、刀开关 刀开关俗称闸刀开关，是一种结构简单、应用最广泛的一种手动电 器。主要用于接通和切断长期工作设备的电源及不经常启动及制动、容 量小于7.5kW的异步电动机，刀开关常见外形实物如图5－2所示。
（1）低速车削螺纹的方法
低速车削三角形螺纹时，为了保证螺纹车刀的锋利状 态，车刀材料最好用高速钢制成，并且把车刀分成粗、 精车刀并进行粗、精加工。车螺纹主要有三种进刀方法：
★6、车螺纹方法
（1）低速车削螺纹的方法
①直进法车螺纹时，只利用中滑板进给，在几次工作行程 中车好螺纹，这种方法叫直进法车螺纹。直进法车螺纹可以得 到比较正确的牙型。但车刀切削刃和刀尖全部参加切削，螺纹 齿面不易车光，并且容易产生“扎刀”现象。因此，只适用于 螺距P<l.5mm的螺纹。
（4）刀开关的安装 在安装时，手柄要向上，不得倒装或平装，以避免由于重力自动下 落而引起误动合闸。接线时，应将电源线接在上端，负载线接在下端， 这样拉闸后刀开关的刀片与电源隔离，既便于更换熔丝，又可防止可能 发生的意外事故。 （5）刀开关的检测 切断电源，将万用表电阻档置于R╳1档，先拉下刀开关手柄，测上、 下接线柱的电阻，应该为无穷大，闭合手柄，测上、下接线柱的电阻应 该为0，否则，刀开关是坏的，检查熔丝是否断开和接线柱线头是否松 动。
杠的传动链没有分离过，车刀始终在原来的螺旋槽中倒顺运动 ，这样就不会产生乱牙。
四、低压电器相关理论知识
常用低压电器的识别与检测
常用低压电器的识别与检测一、低压断路器（自动空气开关）1．集控制和多种保护功能于一体，在线路工作正常时，它作为电源开关接通和分断电路；当电路中发生短路、过载和失压等故障时，能自动跳闸切断故障电路，从而保护线路和电气设备2．检测：将开关扳到合闸位置，用万用表电阻档测量各对触头之间的接触情况。
二、交流接触器1．是一种自动自动的电磁开关，能实现过距离操作和自动控制。
具有失压和欠压释放骁勇，适宜频繁地启动控制是电动机。
2．检测①外观检查交流接触器是否完整无缺，各接线端和螺钉是否完好②用万用表欧姆档检测各触点分、合情况是否良好：用手或旋具同时按下动触头并用力均匀（切忌将旋具用力过猛，以防触点变形或损坏器件）。
常闭触点：当用万用表表笔分别接触常闭触点的两接线端时R=0，手动操作后R=∞常开触点：当用万用表表笔分别接触常闭触点的两接线端时R=∞，手动操作后R=0 线圈电阻测量：用万用表检测接触器线圈直流电阻是否正常；（一般1.5～2KΩ左右）检查接触器线圈电压与电源电压是否相符。
三、按钮1．是一种手动操作接通或分断小电流控制电路的主令电器。
2．按钮颜色代表的意义红：停车绿或黑：启动、工作、点动。
3．检测：①检查外观是否完好②手动操作：用万用表检查按钮的常开和常闭工作是否正常。
常闭按钮：当用万用表（欧姆档）表笔分别接触按钮的两接线端时R=0，按下按钮其R=∞。
常开按钮：当用万用表（欧姆档）表笔分别接触按钮的两接线端时R=∞，按下按钮其R=0 四、位置开关（又称行程开关或限位开关）用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。
检测：①检查外观是否完好②手动操作：用万用表检查位置开关的常开和常闭工作是否正常。
常闭触点：当用万用表（欧姆档）表笔分别接触按钮的两接线端时R=0，按下按钮其R=∞。
常开触点：当用万用表（欧姆档）表笔分别接触按钮的两接线端时R=∞，按下按钮其R=0五、热继电器1．主要用来对三相异步电机进行过载保护2．检测①外观检查热继电器是否完整无缺，各接线端和螺钉是否完好②用万用表检测各主触头，常闭辅助触头进端和出端接触是否良好，正常情况下R=0。
常见低压电器的识别与选择
上一页 下一页 返 黑龙江农业工程职业学院 回
1 按钮开关
常闭触点
常开触点 (b) 结构 (a) 外形图 按钮开关的外形和符号
上一页 下一页 返 黑龙江农业工程职业学院 回
图15
按钮开关的作用、结构和符号
上一页 下一页 返 黑龙江农业工程职业学院 回
2 位置开关
未撞击
撞击
(b)示意图 (a)外形图
上一页 下一页 返 黑龙江农业工程职业学院 回
图11
JS7-A系列空气阻尼式时间继电器结构示意图
上一页 下一页 返 黑龙江农业工程职业学院 回
a)线圈一般符号 b)通电延时线圈 c)电延时线圈 d)延时闭合常开触点 e)延时断开常闭触点 f)延时断开常开触点 g)延时闭合常闭触点 h)瞬动常开触点 i)瞬动常闭触点
一、 低压电器的作用与分类
表1 低压电器按所起的作用分类
上一页 下一页 返 黑龙江农业工程职业学院 回
低压电器按动作方式又可分为非自动切换电器和自动切换电器两种， 如表2所示。
表2 低压电器按动作方式分类
上一页 下一页 返 黑龙江农业工程职业学院 回
二、 开关电器
（a）外型
（b）内部结构
上一页 下一页 返 黑龙江农业工程职业学院 回
上一页 下一页 返 黑龙江农业工程职业学院 回
若机床的主轴电动机型号为Y112M-4，其额定功率 为4kW，额定电压为380V，额定电流为8.8A，起 动电流为额定电流的7倍。要实现对该台电动机的正
反转控制，该如何设计其继电接触器控制系统呢？首
先要学会如何根据要求选择低压电器。
上一页 下一页 返 黑龙江农业工程职业学院 回
行程开关的外形符号
上一页 下一页 返 黑龙江农业工程职业学院 回
常用低压电器识别与检测课件
工业技术中心
Industrial Technology Center
电工实训
(3)快速熔断器 主要用于半导体整流元件或半导体整流装置的短路保护，又称半导 体器件保护用熔断器。外形如下图所示。
电工实训
1.组合开关的结构原理
组合开关由动触片、静触片、 方形转轴、手柄、凸轮等主要部分 组成，其动、静触片分别叠装于数 层绝缘壳内，转动手柄即可完成对 应动、静触片之间的接通或分断。 开关内装有速断弹簧，用以加速开 关的分断速度。右图为HZ10系列组 合开关的结构图。
1-手柄 2-凸轮 3-绝缘方轴 4-绝缘垫 板 5-动触头 6-静触头 7-接线端
自复式熔断器只能限制短路电流，不能真正分断电路，常与断路器串 联使用。
工业技术中心
Industrial Technology Center
电工实训
4.熔断器的选用注意事项
(1)类型选择：根据电路要求和现场条件选择。 (2)额定电压的选择：应大于或等于电路的工作电压。 (3)额定电流的选择：大于或等于所装熔体的额定电流。 (4)熔体额定电流的选择：
工业技术中心
Industrial Technology Center
电工实训
3.低压断路器的安装与使用
(1)安装前应检查外观、技术指标、绝缘电阻并清除灰尘和污垢，擦 净极面防锈油脂。
(2)底板应垂直于水平位置固定并安装平整，不应有附加机械应力。
(3)接线时分为上进线和下进线，通常为上进线接线方式,接线时以说 明书为准。
HZ10系列组合开关结构图
低压电器的认识
低压电器的认识
低压电器指的是额定电压在1000伏以下的各种电器设备。
它们被广泛应用于家庭、商业和工业领域，包括家用电器、电动工具、照明设备、通信设备、工业机械等等。
低压电器在现代社会中扮演着重要的角色。
低压电器的使用具有以下几个特点。
首先，低压电器由于工作电压相对较低，对人体安全相对较高。
其次，低压电器普遍易于安装和操作，操作人员可以通过简单的按钮、开关或者遥控器控制其工作状态。
此外，低压电器的维护也相对简单，一般只需定期清洁、检查和更换部分零件即可。
低压电器的主要功能在于提供电能转换、控制和传输。
例如，家用电器如电视、冰箱、空调等都需要低压电器来提供电能转换和控制功能。
此外，低压电器还可以实现电能的传输和分配，如电源插座和开关箱等设备。
然而，低压电器的使用也存在一定的风险。
不正确的安装、操作或维护可能引发电气故障，导致火灾、电击或其他安全事故。
因此，正确使用和维护低压电器是非常重要的。
应该遵循相关的电气安全标准，并确保设备的完好和定期的维护。
总而言之，低压电器是现代生活和工作中不可或缺的一部分。
它们为我们带来了便利和舒适，但同时也需要我们对其安全使用和维护保持高度警惕。
低压电器的认识
低压电器的认识以低压电器的认识为题，我们将从以下几个方面进行探讨：低压电器的定义、低压电器的分类、低压电器的应用及低压电器的发展趋势。
一、低压电器的定义低压电器是指额定电压不超过1000V，额定电流不超过6300A的电气设备。
低压电器广泛应用于工业、商业和家庭领域，是电力系统的重要组成部分。
二、低压电器的分类低压电器根据其功能和用途可分为多个不同的类别。
以下是其中几种常见的低压电器：1. 断路器：断路器是一种用于控制和保护电路的电器设备。
它能够在电路发生故障时自动切断电源，防止电路过载和短路，保护电器设备和人身安全。
2. 接触器：接触器是一种用于控制电动机启停和转向的电器设备。
它能够根据控制信号的输入，通过控制电路中的电磁机构实现电动机的控制。
3. 开关：开关是一种用于控制电路通断的电器设备。
它可以分为手动开关和自动开关两种类型。
手动开关由人工操作，用于控制电路的通断；自动开关则通过感应器等装置实现对电路的自动控制。
4. 保护装置：保护装置是一种用于保护电气设备免受过电流、过电压、过温等因素的损害的电器设备。
它能够监测电路的工作状态，一旦检测到异常情况，就会触发保护动作，切断电源，保护设备的安全运行。
三、低压电器的应用低压电器在工业生产、商业建筑和家庭生活中有着广泛的应用。
以下是几个常见的应用场景：1. 工业生产：低压电器在工业生产中起到了关键作用。
它们用于控制和保护生产设备，确保生产过程的安全和高效。
2. 商业建筑：商业建筑中的电气设备和照明系统都需要低压电器来进行控制和保护。
低压电器的可靠性和安全性对商业建筑的正常运营至关重要。
3. 家庭生活：低压电器在家庭生活中的应用也非常广泛。
例如，家庭中的照明系统、电视、冰箱等电器设备都需要低压电器来提供电源和保护。
四、低压电器的发展趋势随着科技的不断进步，低压电器也在不断发展。
以下是几个低压电器发展的趋势：1. 智能化：低压电器正朝着智能化方向发展。
认识常见低压电器！介绍的很详细！
认识常见低压电器！介绍的很详细！低压电器通常是指在交流电压1200V或直流电压1500V以下工作的电器。
常见的低压电器有开关、熔断器、接触器、漏电保护开关和继电器等。
进行电气线路安装时，电源和负载（如电动机）之间用低压电器通过导线连接起来，可以实现负载的接通、切断、保护等控制功能。
开关开关是电气线路中使用最广泛的一种低压电器，其作用是接通和切断电气线路。
常见的开关有照明开关、按钮开关、闸刀开关、铁壳开关和组合开关等。
1.照明开关照明开关用来接通和切断照明线路，允许流过的电流不能太大。
常见的照明开关如图1所示。
图1 常见的照明开关2.按钮开关按钮开关用来在短时间内接通或切断小电流电路，主要用在电气控制电路中。
按钮开关允许流过的电流较小，一般不能超过5A。
(1)种类、结构与外形按钮开关用符号“SB”表示，它可分为三种类型：常闭按钮、常开按钮和复合按钮。
这三种按钮的内部结构示意图和电路图形符号如图2所示。
图2 三种按钮的结构与符号图2a所示为常闭按钮。
在未按下按钮时，依靠复位弹簧的作用力使内部的金属动触点将常闭静触点a、b接通；当按下按钮时，动触点与常闭静触点脱离，a、b断开；当松开按钮后，触点自动复位（闭合状态）。
图2b所示为常开按钮。
在未按下按钮时，金属动触点与常开静触点c、d断开；当按下按钮时，动触点与常闭静触点接通；当松开按钮后，触点自动复位（断开状态）。
图2c所示为复合按钮。
在未按下按钮时，金属动触点与常闭静触点a、b接通，而与常开静触点c、d断开；当按下按钮时，动触点与常闭静触点断开，而与常开静触点接通；当松开按钮后，触点自动复位（常开断开，常闭闭合）。
有些按钮开关内部有多对常开、常闭触点，它可以在接通多个电路的同时切断多个电路。
常开触点也称为A触点，常闭触点又称B触点。
常见的按钮实物外形如图3所示。
图3 常见的按钮(2)型号与参数为了表示按钮的结构和类型等内容，一般会在按钮上标上型号。
