施耐德NSX产品简介
组装更加安全可靠
限力矩螺钉
RoHS环保产品 第一批采用施耐德电气品牌的产品
9
与Compact NS可实现完全互换
安装尺寸完全一致 安装方式相同 接线方式相同
12
Compact NSX旋转手柄
专利旋转手柄设计 开孔尺寸相同，安装更简单
拨动手柄 旋转手柄 电动操作机构
46
FDM121柜门显示单元的连接
通过RJ45线与柜门显示模 块连接
24VDC电源 即插即用模式，不需要任何
设定 通过 Micrologic电子脱扣器
实现所有的功能及数据的传 输
47
电能管理
50
Compact NSX电能管理概述
Mic5及6脱扣单元可以实现多种电力参数测量、报警、故障诊 断、运行时间、历史日志等功能
13
极致保护 系统保护
16
Compact NSX 极致保护特性
双旋转动触头
限力矩螺钉
内置 双重互感器
内置多功能电能测量 及LCD显示屏
设定按键
“Ready”准备就绪 指示灯
17
Compact NSX 极致保护特性
传承Compact NS极致保护的特性
双旋转结构——极强的限流能力 能量脱扣——最可靠的保护 级联技术——大大提高下级断路器的分断能力，降低项目成本 模块化设计——便于客户定购产品
电压
平均相电压、平均线电压 不平衡相电压、不平衡线电压
相序
频率 频率
有功功率
功率 无功功率、视在功率
功率因数
电量 有功电量、无功电量、视在电量
需量
电流需量及最大值 电量需量及最大值
电能质量
电流谐波畸变率 电压谐波畸变率
施耐德断路器型号系列
施耐德断路器1、断路器概述是一种过电流保护装置，指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。
2、断路器分类微型断路器塑壳断路器框架断路器三种断路器在额定电流和分断能力上并无非常严格的划分，一些小型断路器在额定电流和分断能力上也可以达到塑壳断路器的低端标准，而一些塑壳断路器也可以到框架断路器的低端标准。
3、断路器简介1. 微型断路器微型断路器的作用：短路保护、过载保护、隔离。
主要的：Acti9（取代M9 ）：IC65 、C65 小型直流断路器、C60、IDPN 、C120、NG125 、DPN 、INT125 系列隔离开关。
IC65 为C65 的升级产品，IDPN 为DPN 的升级替代产品。
E9（Easy9）：EA9AN 、EA9AH 、EA9A45 、EA9A65 、EA9A47 、EA9A67 、EA9D 隔离开关（关合，隔离）、Osmart 系列：C32N 、C65H、K 系列专为OEM 市场推出的，其价格与性能估计与EASY9 系列差不多，比ic65 总体要低。
例如分断能力只有6KA ，没有10KA 及15KA 的产品；没有1P+N 的产品等等选型的参数：分断能力、脱扣曲线、额定电流、极数。
分断能力：是指断路器安全切断故障电流的能力分断能力：Q 36-50kA: 标准应用：民用住宅、零售商店、医院、学校、公共建筑、工业厂房。
Q 70-100kA: 高性能要求的应用：工业生产线、关键电力设备。
Q 150kA:特殊应用：船舶、重工业。
脱扣曲线B 型曲线：保护短路电流较小的负载（如电源、长电览等），瞬时脱扣范围（3~5） InC 型曲线：保护常规负载和配电线缆，瞬时脱扣范围（5~10） InD 型曲线：保护起动电流大的冲击性负荷（如电动机，变压器等），瞬时脱扣范围（10~14） InViSiSafe 看得见的安全升级款 5代（Acti9系列）在一般环境和条件下r ViSiSafe 都 可确保下级电路的可靠安全。
施耐德的开关上的字母符参数分别代表的意思及脱扣器区分电磁热磁电子修订版
施耐德的开关上的字母符参数分别代表的意思及脱扣器区分电磁热磁电子修订版IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】施耐德的开关上的字母、符号、参数分别代表的意思及脱扣器区分 (电磁、热磁、电子)一、施耐德的开关上的字母、符号、参数分别代表的意思NSX100F TM25DNSX100F TM50DNSX100F MA12.5NSX100F MA25NSX，表示塑壳断路器的系列100，表示塑壳断路器的框架电流为100AF，表示塑壳断路器的分断能力为36kA（分断能力共分为F：36kA，N：50kA，H：70kA，S：100kA，L：150kA）12.5，表示脱扣器额定电流为12.5A；25，表示脱扣器额定电流为25A；50，表示脱扣器额定电流为50A；二、脱扣器区分 (电磁、热磁、电子)TM..D，表示塑壳断路器的脱扣器类型为热磁保护；MA，表示塑壳断路器的脱扣器类型为磁保护，一般用于保护电动机负载；TM-D 是指对于专用于配电的塑壳而言，是热磁式脱扣器。
MA 是单磁式脱扣器，就是只有磁脱扣。
MA 适用于电动机保护的脱扣单元TMD为热磁脱扣单元电气上MA代表什么?电气上MA代表断路器的脱扣方式，此为磁脱扣，只带瞬时保护（脱口方式分为磁脱扣MA，热磁脱扣TM，电子脱扣MIC）。
断路器脱扣是指：断路器中，合闸后，都有一个保持的机构，通常保持机构是一个带勾状的零件卡在某个零件上。
想分闸，就必须脱开这个保持机构，也就是说这个被卡住的勾状零件要脱离保持机构，所以叫脱扣机构。
电磁脱扣器与被保护电路串联。
线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。
当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。

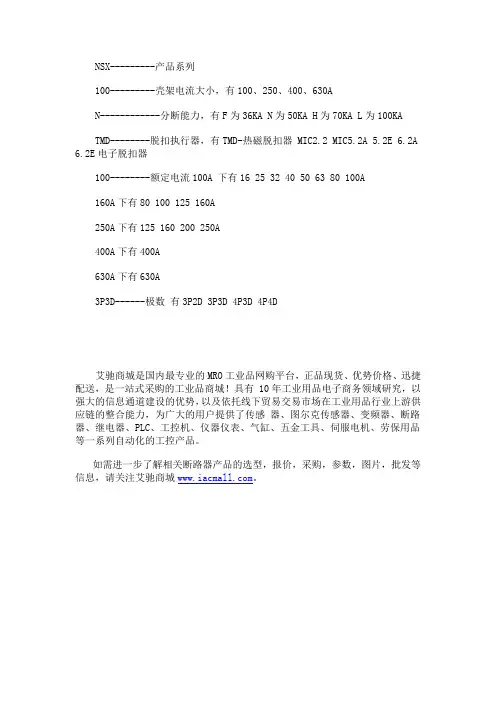

施耐德塑壳断路器的型号含义
NSX---------产品系列
100---------壳架电流大小，有100、250、400、630A
N------------分断能力，有F为36KA N为50KA H为70KA L为100KA
TMD--------脱扣执行器，有TMD-热磁脱扣器 MIC2.2 MIC5.2A 5.2E 6.2A 6.2E电子脱扣器
100--------额定电流100A 下有16 25 32 40 50 63 80 100A
160A下有80 100 125 160A
250A下有125 160 200 250A
400A下有400A
630A下有630A
3P3D------极数有3P2D 3P3D 4P3D 4P4D
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关断路器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
施耐德全新一代ComPacT NSX DC 直流专用塑壳断路器全部型号100A-1500A
施耐德全新一代ComPacT NSX DC 直流专用塑壳断路器Compact NSX630 DC TM630D - 4PLV438264已停产由新款代替断路器ComPacT NSX600F DC, 36 kA (750 VDC),TM-DC 脱扣单元, 600 A , 4PC63F4TM600D全新一代ComPacT NSX DC全新一代ComPacT NSX DC 直流专用塑壳断路器施耐德直流断路器130种规格型号从1P到4P，从16A到1500A多场景覆盖，开启智“塑”时代，助力“无限”数字化未来，针对直流电特殊的电流属性，从设计到工艺深耕细作，为直流应用场景提供安全可靠的专用产品特性4种极数产品：1P/2P/3P/4P电流覆盖范围：100-1500A电压覆盖范围：250V-1500V解决方案：断路器及隔离开关附件选择：串联排/并联排/散热片/相间隔板/端子罩/电动操作机构/辅助触点/分励线圈等，与交流产品附件通用产品尺寸：与交流产品同壳架尺寸相等认证：CCC自声明，CE认证，部分产品具有TUV，多国船级社认证等优势全新一代ComPacT NSX DC直流专用塑壳断路器，针对直流电特殊的电流属性，从设计到工艺深耕细作，为直流应用场景提供安全可靠的专用产品。
该系列产品在继承了NSX双旋转触头的经典设计之上，通过对绝缘，触头材料，灭弧结构的特殊处理，提供了多种直流应用系统的解决方案。
针对630-1200A大电流产品，采用并联桥设计结构降低了产品内部接触电阻，无惧严苛应用环境应用NSX DC 适用的行业：数据中心，铁路，机车，新能源光伏，海事，不间断电源场景，直流配电屏等直流应用场景。
施耐德直流断路器全部型号：。
浅谈施耐德NSX塑壳断路器的选择
DOI：10.16660/ki.1674-098X.2019.22.056浅谈施耐德NSX塑壳断路器的选择①窦立 张定峰(江苏省邵伯船闸管理所 江苏扬州 225261)摘 要：低压断路器一般具有多种保护功能，如过载、短路、欠电压保护等，由于其动作值可调，分断能力高，操作方便、安全等优点，被广泛应用。
施耐德CompactNSX的前身是施耐德CompactNS，两者的区别主要在脱扣器，后者为热磁脱口，前者为电子脱扣。
施耐德NSX塑壳断路器在低压配电线路中，由于性能的卓越，一直发挥着重要的作用。
为了能更好地起到配电以及保护的作用，断路器型号的选择应该从多方面考虑。
关键词：额定电流 分断能力 脱扣器中图分类号：TM62 文献标识码：A 文章编号：1674-098X(2019)08(a)-0056-02①作者简介：窦立（1982，9—），男，汉族，江苏扬州人,本科,工程师，研究方向：电气自动化。
张定峰（1984，8—），男，汉族,江苏连云港人,本科,工程师，研究方向：电气自动化。
1 概述CompactNS最初问世于1994年，在原有产品基础上丰富了测量、通信、保护及各种附加功能，广泛应用于工业、民用、医院、学校、船舶、电力设备等。
选择该产品的具体型号，应该从以下几方面入手，来获得适合自己的型号。
2 工作环境CompactNSX能够工作在IEC60947-1和60664-1标准所定义的工业环境，环境温度-25℃~+75℃，环境污染等级III级。
抗湿热能力：IEC60068-2-1:干冷（-55℃）；IEC60068-2-2:干热（+85℃）；IEC60068-2-30:湿热（95%相对湿度55℃）；IEC60068-2-52:严重等级2：盐雾。
CompactNSX工作电压：220V~690V，其中几个重要的参数为：Ui:额定绝缘电压；Uimp：额定冲击耐压；Ue：额定工作电压；In：额定电流；Ics：使用分断能力；Icu：极限分断能力3 额定电流CompactNSX按照额定电流，将断路器分为6档：40A、100A、160A、250A、400A、630A。
施耐德塑壳断路器介绍和维护
部门 – 姓名 – 日期
14
Compact NS电子脱扣单元STR53UE
部门 – 姓名 – 日期
15
Compact NSX配电保护脱扣单元Mic2
配电保护脱扣单元Mic2 Mic2.2，Mic2.3 三段保护 过载保护 短路短延时保护 短路瞬时保护
部门 – 姓名 – 日期
39
主要产品故障类型
Trophy手柄断裂
缺相 机械损坏（MX/MN位置） 进出线端子损坏 手柄故障 漏电不动作 电操不动作 附件损坏
部门 – 姓名 – 日期
40
主要产品故障类型 –机械损坏（MX/MN位置）
现象
去掉断路器面板，手柄左下侧安装MX/MN位置处塑料 件损坏/金属件变形或损坏
无高级报警功能 无 无 无过载指示，无故障单独指示功能
SDx
SDTAM 电能管 理
与STR43ME配合使用。功能较简单。
维护及配置模块
无
部门 – 姓名 – 日期 11
Compact NSX 与 Compact NS 主要产品差异比较
通信功 能
通信功能
通信功能与BSCM、Modbus模块配合使用 接线方式 RJ45接线系统，方便搭建复杂网络
不同点概述
NSX脱扣单元不可以安装在NS本体上 NSX新的附件SDx、SDTAM，不可以安装在NS内 NSX用于通信的模块BSCM、Modbus通信模块，不可以应用于NS NSX新的旋转手柄以及电动操作机构，不可以应用于NS 100A - 630A 100-630A: 36kA / 50kA / 70kA/ 100kA/ 150kA 100%Icu 相同 相同 100A - 630A 100-250A: 36KA / 50KA / 70KA / 150KA 400-630A: 50KA / 70KA / 150KA 100%Icu 拨动手柄/直接旋转/延伸旋转/电动操作 全系列固定式/插入式/抽出式
施耐德低压断路器说明书 - Compact NSX, Easypact CVS, Easypact
Low Voltage Circuit Breaker 1 to 1600ACompact NSX 100 /160/250Compact NSX 400/630Compact NS 800 to 1600Easypact CVS 160/250Easypact CVS 400/630Easypact EZC 100Acti 9Low Voltage Circuit Breakers 1 to 1600 APageActi 92681226344256Easypact EZC 100Easypact CVS 160 to 630Compact NSX 100 to 630Compact NS 800 to 1600Accessories OverviewTripping Curves Dimensions and Mounting Secection TableSelection table -Acti 9Acti9Vigi iC60漏電保護模組應用技術資料Vigi iC60漏電模組內含殘餘電流電磁機械動作方式，無須輔助電源。
額定電流：動作時間重量(g)接線小於25A ：電纜最大可接至25mm 22P 斷路器3P 斷路器組合示意圖2P Vigi 模組3P Vigi 模組小於63A ：電纜最大可接至35mm 225A 145 63A165 25A 184 63A 210符合IEC61008/61009跳脫時間(Triping time)與漏電電流(I Δn)關係如下：Vigi iC60 漏電模組內含濾波裝置，可有效防止由於瞬間電壓變化。
(照明或設備產生線路電壓波動…)和突波電流所引起的誤動作。
Vigi iC60漏電模組適用63A 及63A 以下的iC60 系列斷路器Vigi iC60漏電模組(額定電流)選定可向下相容：Ex. Vigi iC60 ≦40A 可直接搭配 Acti-9 iC60N MCB 40A 或40A 以下。
施耐德的开关上的字母 符 参数分别代表的意思及脱扣器区分 电磁 热磁 电子
施耐德的开关上的字母、符号、参数分别代表的意思及脱扣器区分(电磁、热磁、电子)一、施耐德的开关上的字母、符号、参数分别代表的意思NSX100F TM25DNSX100F TM50DNSX100FNSX100F MA25NSX，表示塑壳断路器的系列100，表示塑壳断路器的框架电流为100AF，表示塑壳断路器的分断能力为36kA（分断能力共分为F：36kA，N：50kA，H：70kA，S：100kA，L：150kA），表示脱扣器额定电流为；25，表示脱扣器额定电流为25A；50，表示脱扣器额定电流为50A；二、脱扣器区分 (电磁、热磁、电子)TM..D，表示塑壳断路器的脱扣器类型为热磁保护；MA，表示塑壳断路器的脱扣器类型为磁保护，一般用于保护电动机负载；TM-D 是指对于专用于配电的塑壳而言，是热磁式脱扣器。
MA 是单磁式脱扣器，就是只有磁脱扣。
MA 适用于电动机保护的脱扣单元TMD为热磁脱扣单元电气上MA代表什么?电气上MA代表断路器的脱扣方式，此为磁脱扣，只带瞬时保护（脱口方式分为磁脱扣MA，热磁脱扣TM，电子脱扣MIC）。
断路器脱扣是指：断路器中，合闸后，都有一个保持的机构，通常保持机构是一个带勾状的零件卡在某个零件上。
想分闸，就必须脱开这个保持机构，也就是说这个被卡住的勾状零件要脱离保持机构，所以叫脱扣机构。
电磁脱扣器与被保护电路串联。
线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。
当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。
主触头在分闸弹簧的作用下分开切断电路起到短路保护作用。
热脱扣器与被保护电路串联。
线路中通过正常电流时，发热元件发热使双金属片弯曲至一定程度(刚好接触到传动机构)并达到动态平衡状态，双金属片不再继续弯曲。
若出现过载现象时，线路中电流增大，双金属片将继续弯曲，通过传动机构推动自由脱扣机构释放主触头，主触头在分闸弹簧的作用下分开，切断电路起到过载保护的作用。
施耐德的开关上的字母符参数分别代表的意思及脱扣器区分电磁热磁电子
施耐德的开关上的字母、符号、参数分别代表的意思及脱扣器区分 (电磁、热磁、电子)一、施耐德的开关上的字母、符号、参数分别代表的意思NSX100F TM25DNSX100F TM50DNSX100F MA12.5NSX100F MA25NSX，表示塑壳断路器的系列100，表示塑壳断路器的框架电流为100AF，表示塑壳断路器的分断能力为36kA（分断能力共分为F：36kA，N：50kA，H：70kA，S：100kA，L：150kA）12.5，表示脱扣器额定电流为12.5A；25，表示脱扣器额定电流为25A；50，表示脱扣器额定电流为50A；二、脱扣器区分 (电磁、热磁、电子)TM..D，表示塑壳断路器的脱扣器类型为热磁保护；MA，表示塑壳断路器的脱扣器类型为磁保护，一般用于保护电动机负载；TM-D 是指对于专用于配电的塑壳而言，是热磁式脱扣器。
MA 是单磁式脱扣器，就是只有磁脱扣。
MA 适用于电动机保护的脱扣单元TMD为热磁脱扣单元电气上MA代表什么?电气上MA代表断路器的脱扣方式，此为磁脱扣，只带瞬时保护（脱口方式分为磁脱扣MA，热磁脱扣TM，电子脱扣MIC）。
断路器脱扣是指：断路器中，合闸后，都有一个保持的机构，通常保持机构是一个带勾状的零件卡在某个零件上。
想分闸，就必须脱开这个保持机构，也就是说这个被卡住的勾状零件要脱离保持机构，所以叫脱扣机构。
电磁脱扣器与被保护电路串联。
线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。
当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。
主触头在分闸弹簧的作用下分开切断电路起到短路保护作用。
热脱扣器与被保护电路串联。
线路中通过正常电流时，发热元件发热使双金属片弯曲至一定程度(刚好接触到传动机构)并达到动态平衡状态，双金属片不再继续弯曲。
施耐德的开关上的字母符参数分别代表的意思及脱扣器区分电磁热磁电子
施耐德的开关上的字母符参数分别代表的意思及脱扣器区分电磁热磁电子 The pony was revised in January 2021施耐德的开关上的字母、符号、参数分别代表的意思及脱扣器区分 (电磁、热磁、电子)一、施耐德的开关上的字母、符号、参数分别代表的意思NSX100F TM25DNSX100F TM50DNSX100F MA12.5NSX100F MA25NSX，表示塑壳断路器的系列100，表示塑壳断路器的框架电流为100AF，表示塑壳断路器的分断能力为36kA（分断能力共分为F：36kA，N：50kA，H：70kA，S：100kA，L：150kA）12.5，表示脱扣器额定电流为12.5A；25，表示脱扣器额定电流为25A；50，表示脱扣器额定电流为50A；二、脱扣器区分 (电磁、热磁、电子)TM..D，表示塑壳断路器的脱扣器类型为热磁保护；MA，表示塑壳断路器的脱扣器类型为磁保护，一般用于保护电动机负载；TM-D 是指对于专用于配电的塑壳而言，是热磁式脱扣器。
MA 是单磁式脱扣器，就是只有磁脱扣。
MA 适用于电动机保护的脱扣单元TMD为热磁脱扣单元电气上MA代表什么?电气上MA代表断路器的脱扣方式，此为磁脱扣，只带瞬时保护（脱口方式分为磁脱扣MA，热磁脱扣TM，电子脱扣MIC）。
断路器脱扣是指：断路器中，合闸后，都有一个保持的机构，通常保持机构是一个带勾状的零件卡在某个零件上。
想分闸，就必须脱开这个保持机构，也就是说这个被卡住的勾状零件要脱离保持机构，所以叫脱扣机构。
电磁脱扣器与被保护电路串联。
线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。
当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。
主触头在分闸弹簧的作用下分开切断电路起到短路保护作用。
施耐德空气开关选型
施耐德空气开关选型 生活中我们偶尔会听到某些地方由于电路短路发生了火灾，诚然，家庭电路虽然安全性能很高，但是还是有出现危险的风险，空气开关的出现则很好地解决了这个问题，它不仅能让我们的生活变得安全，更能为我们的生活保驾护航，施耐德空气开关是空气开关的领军者，那个接下来就让小编给您介绍一下施耐德空气开关型号价格介绍吧！施耐德空气开关型号：目前家庭使用施耐德空气开关，常见的有以下型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开.施耐德空气开关产品技术参数及特点：壳架电流：100A，160A，250A，400A，630A。
分断等级：36KA，50KA，70KA，100KA，150KA。
安装方式：固定式，插入式，抽出式。
操作方式：拨动手柄，旋转手柄，延伸旋转手柄，电动操作机构。
脱扣单元：TM, Mic2.2, Mic2.3, Mic5.2A, Mic5.3A, Mic5.2E, Mic5.3E, Mic6.2A, Mic6.3A, Mic6.2E, Mic6.3E, MA, 1.3M, Mic6.2E-M, Mic6.3E-M, Mic2.2G，等。
实现功能：配电保护、电动机保护、发电机保护、400Hz应用、负荷开关、双电源切换系统。
参数测量功能：A或E型脱扣单元，可以实现多种电力参数的测量。
柜门显示单元FDM121，可以显示所有脱扣单元测量的信息。
施耐德NSX塑壳空气开关：NSX100F NSX100N NSX100H NSX100S NSX100LNSX160F NSX160N NSX160H NSX160S NSX160LNSX250F NSX250N NSX250H NSX250S NSX250LNSX400F NSX400N NSX400H NSX400S NSX400LNSX630F NSX630N NSX630H NSX630S NSX630L施耐德NSE塑壳空气开关：NSE100E NSE100N NSE100S NSE100H NSE100LNSE160E NSE160N NSE160S NSE160H NSE160LNSE250E NSE250N NSE250S NSE250H NSE250LNSE400E NSE400N NSE400S NSE400H NSE400LNSE630E NSE630N NSE630S NSE630H NSE630L<?XML:NAMESPACE PREFIX = O />施耐德空气开关型号价格 施耐德电气有限公司是世界500强企业之一， 1836年由施耐德兄弟建立。
