压力管道设计培训之石油化工设计防火规范
压力管道安全技术培训
第二章 压力管道设计
❖ 一、概述 ❖ 二、压力管道设计 ❖ 1、可燃气体火灾危险性分类：
类别 甲 乙
可燃气体与空气混合物的爆炸下限 ＜10% ≥10%
❖ 2、达到爆炸的空气混合物的浓度，称为爆 炸极限。爆炸极限通常以可燃气体、蒸汽或 粉尘的体积百分数表示，其最低浓度称为 “爆炸下限”，最高浓度称为‘爆炸下限’。
≈0.1MPa ❖ 表压：管道内介质压力超出大气压力，压力表有
读数，即表压力，简称表压。 ❖ 标准沸点：1个标准大气压下的沸点。如水的标
准沸点为100℃。 ❖ 公称直径：用标准的尺寸系列表示管子、管件、
阀门等口径的名义内直径。
5
❖ 3、压力管道的构成
❖ 压力管道是由管道组成件和管道支承件组成。
❖ 管道组成件指连接或管道的元件。包括：管件、阀门、 法兰、垫片、紧固件、膨胀接头、耐压软管、疏水器、 过滤器和分离器等。
❖ 腐蚀防护：方法很多，按照腐蚀种类和机理合理 选择。
❖ 六、压力管道振动
❖ ⑴、振源：系统内、系统外两类。
❖ ⑵、液击是液体管道系统中很重要的振动源。
❖ ⑶、实际中，我们可以通过选择压力脉动较小的 压缩机型式，采用缓冲器，消振器，孔板等方式 减振。
19
❖ ⑷、管道结构固有频率的改变，可通过改变支座 型式、数量、位置来实现，以达到减少管道振动 的目的。
二○一○年五月
第一章 压力管道基本知识
❖ 一、压力管道的构成与安全监察范围 ❖ 压力管道是生产、生活中使用的可能引起燃爆或
中毒等危险性较大的一种特种设备，无论是爆炸或 者是泄漏都易引起灾难性事故。随着我国经济社会 的发展，压力管道数量急速增长，且行业分布广泛， 事故发生率逐年增多，其安全管理问题日益突出。 因此压力管道的安全运行与生产、生活的关系极为 密切，保证压力管道的安全运行意义十分重大。
2化工压力管道设计-管道设计基础-管道规范和标准
API std526 法兰连接钢制泄压阀 API std598 阀门的检验与试验 API std599 法兰连接和焊接连接的金属旋塞阀.果 API std600 法兰和对焊连接的钢制闸阀 API std602 小型钢闸阀(紧凑型闸阀) API std603 150磅耐腐蚀用法兰阀 API std608 法兰连接和对焊连接的金属球阀 API std609 支耳型和对夹型蝶阀 API std6D 管道阀门规范 MSS SP-44 带颈平焊法兰
GB6176 皿型六角螺母细牙A和B级 GB12220 通用阀门 标志 GB12221 法兰连接金属阀门 结构长度 GB12224 钢制阀门一般要求 GB12234 通用阀门 法兰和对焊连接钢制闸阀 GB12235 通用阀门 法兰连接钢制截止阀和升降式止回阀 GB12236 通用阀门 法兰连接钢制旋启式止回阀 GB12237 通用阀门 法兰和对焊连接钢制球阀 GB12238 通用阀门 法兰和对夹连接蝶阀 GB12239 通用阀门 隔膜阀 GB12244~12246减压阀 GB12247~12251蒸汽疏水阀 GB/T13927 通用阀门 压力试验
• 法国应用标准体系(NF) 法国应用标准体系(NF)与英国应用标准体系类似 • 国内常用的标准体系 目前，国内的压力管道及其元件的应用标准很多, 又均不完整。以管法兰标准为例,常用的标准就有 国家标准(GB)、机械行业标准(JB)、石化行业标 准(SH)和化工行业标准(HG)等。这些标准各有各 自的温度-压力表、密封面尺寸和接管尺寸，相互 之间常用标准
SH3401 管法兰用石棉橡胶板垫片 SH3402 管法兰用聚四氟乙烯包覆垫片 SH3403 管法兰用金属环垫片 SH3404 管法兰用紧固件 SH3405 石油化工企业钢管尺寸系列 SH3406 石油化工钢制管法兰 SH3407 管法兰用缠绕式垫片 SH3408 钢制对焊无缝管件 SH3409 钢板制对焊管件 SH3410 锻钢制承插焊管件
压力容器、压力管道培训教材
压力容器、压力管道培训教材培训教材二〇〇六年编制目录压力容器及压力管道法规知识101压力容器及压力管道法规体系结构101.1第一层次：法规及法规性文件错误!未定义书签。
2几个重要有关法规对锅炉、压力容器及压力管道治理的要求 12 2.1法规适用范畴122.2有关法规中锅炉、压力容器及压力管道用语的含义133压力容器的分类153.1按压力等级分类153.2按容器在生产中的作用分类153.3按安装方式分类163.4按安全技术治理分类164压力管道的分类185《容规》、《锅规》对压力容器、锅炉受压元件用材的要求185.1《容规》对压力容器用材的要求185.2《锅规》对锅炉受压元件用材的要求206《条例》、《容规》、《管规》对压力容器、压力管道设计的要求206.1《条例》对压力容器设计的要求206.2《容规》对压力容器设计的要求206.3《管规》对压力管道设计的要求247《条例》、《容规》、对压力容器等特种设备制造、安装的要求247.1《条例》对压力容器制造、安装的要求247.2《容规》对压力容器制造的要求258《条例》、《容规》、对压力容器等特种设备使用的要求268.1《条例》对压力容器等特种设备使用的要求278.2《容规》对压力容器使用的要求278.3《锅规》对锅炉使用、修理和改造的要求 299《容规》对压力容器修理和改造的要求3110《容规》、《容检规》对压力试验的要求3210.1《容规》对压力试验的要求3211《条例》、《容规》、《容检规》等对压力容器等特种设备定期检验的要求3411.1《条例》对定期检验的要求3411.3《锅规》对定期检验的要求3711.4《容检规》对定期检验的要求 3812有关法规对技术文件和资料的要求 4512.1《条例》对技术文件和资料的要求4512.3《锅规》对技术文件和资料的要求4713《容规》、对压力容器等特种设备安全阀等附件的要求4813.1《容规》对安全阀等附件的要求4813.2《锅规》对安全阀等附件的要求5214《气瓶安全监察规定》对气瓶充装单位的要求5615《条例》对违犯《特种设备安全监察条例》的部分处罚条款58压力容器材料601金属材料差不多知识601.1金属晶体的组成结果601.2合金材料601.3铁-碳合金以及铁-碳合金差不多组织611.4钢和铸铁612钢材 612.1钢材的分类612.2钢材的编号622.3各种元素对钢材性能的阻碍623钢板与钢管 633.1钢板633.2钢管654 锻件664.1不锈钢锻件（JB4728-2000）664.2碳素钢和低合金钢锻件（JB4726-2000）675压力管道组成件及管道支撑件的检验686压力容器压力管道用材料质量治理要求 696.1验收入库696.2材料代用706.3材料的保管、发放及使用71焊接差不多知识731 电焊条731.1 焊条的组成及作用 741.2 焊条的种类、型号及规格751.3 焊条的选用原则821.4 焊条的检验和保管832 锅炉压力容器常用钢材的焊接852.1低碳钢的焊接852.2低合金高强度钢的焊接862.3珠光体耐热钢的焊接922.4不锈钢的焊接95压力容器结构基础知识971压力容器的差不多构成971.1壳体981.2连接件991.3密封元件991.4管、开孔及其补强结构1001.5支座1022 圆筒体结构1022.1、整体式筒体 1022.2组合式筒体结构又可分为多层板式结构和绕制式结构两大类。
辽宁压力管道检验员取证培训压力管道设计复习题
压力管道设计复习题判断题压力管道相关法规1. 只要最高工作压力大于等于0.1MPa(表压),输送介质为气(汽)体,液化气体、蒸汽的管道就须接受《特种设备安全监察条例》的监察。
(×)2.工业企业内部的浴室蒸汽管道(DN>25mm)属于GC类压力管道。
(∨)3.《压力容器压力管道设计许可规则》(TSG R1001-2008)是判定管道是否属于压力管道的依据。
(×)4.压力管道中的腐蚀性液体系指:与皮肤接触,在4h内出现坏死情况,或55℃时,对20钢的腐蚀率大于6.25mm/a的流体。
(∨)5.压力管道中的有毒介质:系指按 GB5044定义的极度、高度危害和中度危害、轻度危害介质的总称。
(×)6.《压力管道规范工业管道》GB/T20801-2006不适用于公称直径小于或等于25mm、最高工作压力低于0.1MPa(表压)工业管道的设计和建造。
(×)7.《压力管道安全技术监察规程-工业管道》(TSG D0001-2009)不适用非金属管道。
(∨)8.最高工作压力小于0.1MPa,最高工作温度110℃,且公称直径大于25mm的热水管道属于GC3级压力管道。
(×)9.《石油化工企业设计防火规范》 GB50160-2008规定:操作温度超过其闪点的乙类液体应视为甲B类液体;(∨)10.《压力管道安全技术监察规程-工业管道》(TSG D0001-2009)不适用城镇市政公用设施的管道。
(∨)GB 50316—2008《工业金属管道设计规范》1.GB 50316—2008《工业金属管道设计规范》适用于所有工业金属管道的设计。
( ×)2.一条管道及其每个组成件的设计压力,不应小于运行中遇到的内压或外压与温度相偶合时最严重条件下的压力。
(∨)3.管道的设计压力、设计温度、流体类别等使用条件是选用管道材料的唯—依据。
( ×)4.除耐腐蚀的要求外,输送B类流体的管道上宜用钢制阀体的阀门。

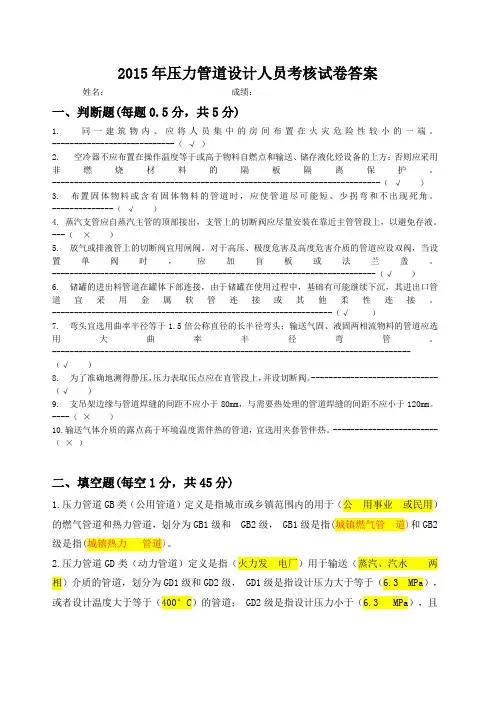

141025==压力管道培训材料=2015年09压力管道设计人员考核试卷-答案=王妮娜
2015年压力管道设计人员考核试卷答案姓名：成绩：一、判断题(每题0.5分，共5分)1. 同一建筑物内、应将人员集中的房间布置在火灾危险性较小的一端。
----------------------------（√ ）2. 空冷器不应布置在操作温度等于或高于物料自燃点和输送、储存液化烃设备的上方；否则应采用非燃烧材料的隔板隔离保护。
---------------------------------------------------------------------------（√）3. 布置固体物料或含有固体物料的管道时，应使管道尽可能短、少拐弯和不出现死角。
--------------（√）4. 蒸汽支管应自蒸汽主管的顶部接出，支管上的切断阀应尽量安装在靠近主管管段上，以避免存液。
---（×）5. 放气或排液管上的切断阀宜用闸阀。
对于高压、极度危害及高度危害介质的管道应设双阀，当设置单阀时，应加盲板或法兰盖。
--------------------------------------------------------------------------（√）6. 储罐的进出料管道在罐体下部连接，由于储罐在使用过程中，基础有可能继续下沉，其进出口管道宜采用金属软管连接或其他柔性连接。
----------------------------------------------------------------（√）7. 弯头宜选用曲率半径等于1.5倍公称直径的长半径弯头；输送气固、液固两相流物料的管道应选用大曲率半径弯管。
----------------------------------------------------------------------------------（√）8. 为了准确地测得静压，压力表取压点应在直管段上，并设切断阀。
-----------------------------（√）9. 支吊架边缘与管道焊缝的间距不应小于80mm，与需要热处理的管道焊缝的间距不应小于120mm。
压力管道设计设计人员考试卷2005
位与泵的距离，不应小于 8m；液化烃汽车装卸鹤位之间的距离，不 应小于 4m。培训教材.P32.第 5.4.3 条 9. 全厂性管道敷设应有坡度，并宜与地面坡度一致。管道的最
小坡度宜为 2‰。管道变坡点宜设在转弯处或 固定点附近。培训教 材 P172.5.2.5－（17） ， 10. 分馏塔底到塔底泵的抽出管道在水平管段上不得有“袋形” 应是 “步步低” ，以免塔底泵产生汽蚀现象。培训教材 P176.5.2.17 （1） 11. 真空管路的管道布置设计应逐段进行压力降计算，管道应尽 量短、弯头应尽量少。培训教材 P185.5.2.45（1） 12. 蒸汽支管应自蒸汽主管的顶部接出，支管上的切断阀应安装 在靠近主管的水平支管上，以避免存液。培训教材 P189.5.2.53（1） 13. 液化烃管道应地面以上敷设，如受条件限制采用管沟内敷设 时，必须采取防火的措施或其他能防止气体积聚的措施；并在进出装 置及厂房处密封隔断。培训教材 P185.5.2.44（1） 14. 水平管道上取样时，气体取样管应从管道的顶部引出；液体 取样可从管道的顶部、侧面、底部引出。 15. 放气或排液管上的切断阀宜用闸阀。对于高压、极度危害及 高度危害介质的管道应设双阀，当设置单阀时，应加盲板或法兰盖。 培训教材 P194.5.2.66－（9）
9.
压力式液化烃储罐防火堤内有效容积应为其中一个最大储
罐容积的 60%。 培训教材.P139.5.1.57-(2) × ） （ 10. 管道除与阀门、仪表、设备等需要用法兰或螺纹连接者外， 应采用焊接连接。培训教材.P171.5.2.5-(2)（ √ ） 11. 全厂性管道敷设应有坡度，并宜与地面坡度一致。管道的最 小坡度宜为 2‰。管道变坡点宜设在转弯处或固定点附近。培训教 材.P172.5.2.5-(17)（ √ ） 12. 分馏塔底到塔底泵的抽出管道在水平管段上不得有“袋形” ， 应 是 “ 步 步 高 ”， 以 免 塔 底 泵 产 生 汽 蚀 现 象 。 培 训 教 材.P176.5.2.17-1)（ × ） 13. 空冷器的入口集合管应靠近空冷器管嘴连接，集合管的截面 积应等于分支管截面积之和。 培训教材.P182.5.2.33-2) × ） （ 14. 真空管路的管道布置设计应逐段进行压力降计算，管道应尽 量短， 弯头应尽量少。 培训教材.P185.5.2.45-(1) √ ） （ 15. 为减少压降，水平管段上设切断阀。培训教 材.P189.5.2.54-(3)（ √ ） 16. 氧气管道与可燃气体、 液化烃、 可燃液体的管道共架敷设时， 氧气管道应布置在一侧，与上述管道之间宜用公用工程管道隔开，或 保持不小于 250mm 的净距。 GB50160.P19.第 4.3.6 条（√ ）
TSGD0001一2009压力管道计防火规范
TSGD0001一2009压力管道计防火规范压力管道计防火规范是为了确保压力管道系统在运行过程中能够有效地防火并降低火灾事故的发生概率。
本文将按照《TSGD0001一2009压力管道计防火规范》的要求，介绍该规范的具体内容。
一、引言《TSGD0001一2009压力管道计防火规范》适用于设计、建造、改扩建和使用压力管道的各类单位，旨在通过合理有效的防火措施保障压力管道系统的安全运行。
二、术语与定义该规范中定义了一些术语，如压力管道、防火墙等，以便于规范的理解和应用。
三、压力管道计防火分区的划分根据不同的压力管道用途和安全要求，按照规范中的要求，对压力管道系统进行防火分区划分，以确保可能的火灾能够被及时控制和隔离。
四、防火墙的设计与布置规范对防火墙的设计和布置提出了一系列要求，包括防火墙的厚度、高度、门窗的设置等，以提高防火墙的阻燃能力和隔热能力。
五、防火材料的选择和使用防火材料的选择和使用对于防火效果起着至关重要的作用。
规范中要求使用符合国家标准的防火材料，并对不同位置的防火材料进行了具体的要求。
六、防火设施和设备的配置为了有效地应对可能的火灾情况，规范规定了防火设施和设备的配置要求，包括灭火器、喷淋系统、气体灭火系统等，旨在最大程度地减少火灾对压力管道系统的损害。
七、应急预案和演练为了能够妥善处理火灾事故，规范要求各单位制定相应的应急预案，并进行定期的演练，以提高工作人员的火灾应急处理能力。
八、验收与监督规范规定了压力管道计防火工程的验收和监督要求，以确保防火工程符合相关安全标准和规范要求。
九、规范的修订和升级为了与时俱进，规范规定了对于该防火规范的修订和升级原则，以适应不断变化的技术和安全要求。
结语《TSGD0001一2009压力管道计防火规范》的出台，为压力管道系统的安全运行提供了指导和规范。
各相关单位应严格遵守该规范的要求，合理布置压力管道计防火设施和设备，确保火灾事故的最小化发生，并定期进行应急演练和防火工程的监督，以保障人员和财产的安全。
压力管道设计培训资料
述设计资格压力管道的安全涉及设计、制造、安装、检验、使用、修理等多个环节，其中设计是“优生”的基础，是能否确保压力管道1.2在我国，工程设计一般分两步进行，首先根据已批准的项目建议书和可行性研究报告（设计前期工作）进行初步设计。
初步设计经上级主管部门组织审查、批准后再进行施工图设计。
设计主要内容如下：1．工艺计算包括物料衡算、热量衡算和水力计算等；按照物料的流量及该物料允许的流速确定管径、管长。
2．管道材料选择按照不同介质的物理化学性质、压力等级、工作温度等因数确定管子的材料和阀门、法兰等管道附件，初估材料数量。
3．管线的结构设计包括管线器材的选用（阀门、法兰、管件、补偿器、支吊架）及隔热、伴热设计。
4．管道的强度计算包括静载计算（压力、重力）、动载计算（风载、地震）、振动计算、热应力计算。
5．安全装置设计包括安全阀、爆破片、阻火器。
6．绘制草图和施工图绘制流程图（系统图）、平面布置图、立面布置图、管段图（空视图）、管件图、管架图等。
7．编制设计说明书编制管道安装一览表、综合材料表、油漆保温一览表等。
所有设计文件必须进行校对、审核，部分图纸还要进行审定，最后还要进行各有关专业参加的综合会签，确保设计的质量。
1.3压力管道的初步设计和施工图设计，都必须按先行标准和规范设计。
原劳动部《压力管道安全管理与监察规定》（1996）国家质检总局《压力容器压力管道设计单位资格许可与管理规则》GB50316-2000《工业金属管道设计规范》GB50028-2002《城镇燃气设计规范》GB5001-1991《石油化工企业设计规范》GB50251-1994《输气管道工程设计规范》GB50253-1994《输油管道工程设计规范》HGJ8-87-1994《化工管道设计规范》SH3054-1993《石油化工企业管道综合设计规范》GB50160-1992《石油化工企业设计防火规范》GBJ16-1994《建筑设计防火规范》GB50058-1992《爆炸和火灾危险环境电力装置设计规范》GB50264-1997《工业设备及管道绝热工程设计规范》HG/T20549-1998《化工装置管道布置设计规定》SHJ40-1991《石油化工企业蒸气伴热管及夹套管设计规范》HG/T20670-2000《化工、石油化工管架、管墩设计规定》GB50235-1997《工业金属管道工程施工及验收规范》GB50236-1998《现场设备、工业管道焊接工程施工及验收规范》HG20225-1995《化工金属管道工程施工及验收规范》SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》JB4730-1994《压力容器无损检测》GB3323-1987《钢熔化焊对接接头射线照相和质量分级》GB11345-1987《钢焊缝手工超声波探伤方法和探伤结果分级》GB/T8163-1999《输送流体用无缝钢管》GB9948-1988《石油裂化用无缝钢管》GB/T12771-1991《输送流体用不锈钢焊接钢管》GB/T14976-1994《输送流体用不锈钢无缝钢管》GB9112-9123-1988《钢制管法兰》JB/T74—90-1994《管路法兰及垫片》HG20592-20635-1997《钢制管法兰、垫片、紧固件》GB/T17116-1997《管道支吊架》GB/T12777-1997《金属波纹管膨胀节》在进行某个特殊介质的压力管道设计时，除了按一般通用的标准、规范进行设计外，还要参照该产品的设计规范。
压力管道设计培训-1基础知识
压力管道设计培训-1基础知识1基础知识◆1.1压力管道★1.1.1定义（目录2022-10-30）▽最高工作压力≥0.1MPa（表）；▽DN≥50mm；▽介质：气体，液化气体，蒸汽介质或者可燃，易爆，有毒，有腐蚀性，最高工作温度高于或者等于标准沸点的液体介质。
▽DN≤150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。
其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。
★1.1.2特点设计，制造，安装，使用，检验和修理改造环节。
1基础知识◆1.1压力管道★1.1.4长输管道定义长输（油气）管道是指产地/储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
▽GA1级长输管道符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压大于4.OMPa的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力大于或都等于6.4MPa,并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度）大于或者等于200km的长输管道。
▽GA2级长输管道GA1级以外的长输（油气）管道为GA2级。
1基础知识◆01.1压力管道★01.1.5公用管道定义公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
▽GB1级公用管道：城镇燃气管道。
▽GB2级公用管道：城镇热力管道。
1基础知识◆01.1压力管道★1.1.6工业管道定义-1工业管道是指企业、事业单位所属的用于输送工艺介质的工艺性管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
▽GC1级工业管道：符合下列条件上之一的工业管道为GC1级：（1）输送GB5044-85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB50160-1999《石油化工企业设计防火规范》及GB50016-2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力大于或者等于 4.0MPa的管道；（3）输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
06-05压力管道审批人员教材(石油)
居民楼
二级区
80m 120m
定为该地区域居民密度指数，以此确定地区等级 及对应的强度设计系数（F）见表3.1.4：
3.1.5 埋地输油管道同建、构筑物的最小间距是多少
输油管道除按《输油管道工程设计规范》进行强度设计和选择管 材外，还应与周围建构筑物保持一定距离，符合下列规定：
1、与城镇居民点或人群密集的村庄、学校的距离，不宜小于15m；
3.2.3 埋地管道管沟开挖有什么要求
1、管沟沟底宽度应根据管道外径、开挖方式、组装焊接工 艺及工程地质等因素确定。深度在5m以内时，沟底宽度应 按下式确定： B=D＋K 式中：B—沟底宽度，m；D—管子外径，m； K—沟底加宽裕量，m，（见下表）
2、当管沟深度大于5m时，应根据土壤类别及物理力学性质 确定沟底宽度。
2、埋地管道覆土层最小厚度应符合表3.2.1的规定。
3.2.2 输油管道敷设的一般要求是什么
1、输油管道应采用地下埋设方式。局部地段可采用土堤埋 设或地上敷设。
2、埋地输油管道的埋设深度一般情况下管顶的覆土层厚度 不应小于0.8m。 岩石地区的管道埋设深度，应根据输送油品的性质和管 道埋设稳定性要求，分析其可能出现的问题，经计算或测试 比较后确定。
3.1.7 管道阴极保护设计原理是什么？阴极保护方法有哪几种
1、阴极保护原理
给金属通以阴极电流，使金属表面阴极极化，抑制表面上阳极区金属的 电子释放，从根本上防止了金属的腐蚀。
2、阴极保护方法有以下两种：
1）强制电流阴极保护
利用外部直流电源，取得阴极极化电流，以防止金属遭受腐蚀的方法称 强制电流阴极保护或外加电流阴极保护。
4、线路走向应考虑沿线的水、电、讯、公路情况及居 住区、城市规划要求，选择方便施工和运行方案。
2006压力管道设计人员考题
2006年中国石油天然气华东勘察设计研究院Array压力管道设计人员考核试卷姓名：分数：一、判断题（共20分）必答题（每题0.5分，共15分）1、一次危险是指设备或系统内潜在着的发生爆炸或火灾的危险，它会直接危害人身安全、导致设备毁坏和建构筑物倒塌等。
（）2、房间的火灾危险类别应按该房间内存在的介质的火灾危险类别确定。
（）3、可燃气体、可燃液体的管道可穿越与其无关的建筑物。
（）4、装臵布臵设计的三重安全措施是：首先按全年最小频率风向对工厂进行合理布臵，其次是严格按设计防火规范进行设备布臵，保证安全距离，第三是建立可靠的消防系统。
（）5、控制室应在靠近装臵的主操作区布臵，并在散发粉尘、水雾和有毒介质设备的全年最小频率风向的下风侧。
（）6、当装臵的宽度大于60m时，应在其内部设贯通式消防车道。
（）7、弯头和弯管不得使用褶皱弯或虾米弯,管子对接偏差不得大于3°。
（）8、输油、输气管道弹性敷设、管道的曲率半径应满足强度要求，且不得小于钢管外径的500倍。
（）9、输油、输气管道穿越管段，其水平直径方向的变形量不得大于管子外直径的5％。
（）10、集气、输气工程任何生产规模的集气站、计量站，输气站（压力站除外）、清管站、配气站等定为五级站场。
（）11、输油、输气管道的钢度应满足运输、施工及运行要求，外直径与壁厚比不应大于140。
（）12、输油、输气管道穿越铁路、公路的管段，当管顶最小埋深大于1m时，可不验算其轴向稳定。
（）13、钢材（包括含碳量大于0.10%的铬镍奥氏体不锈钢）的使用温度低于或等于－30℃时，才应按低温压力容器和压力管道设计规范要求进行夏比（V型缺口）低温冲击试验。
（）14、低温压力管道是指设计温度低于或等于－20℃的压力管道。
（）15、结构用无缝钢管和流体输送用无缝钢管都可用于压力管道。
（）16、高温压力管道及其受压元件的钢材使用温度，不应超过《工业金属管道设计规范》GB50316中规定的材料许用应力值所对应的温度上限。
压力管道培训考试专业知识
压力管道专业知识目录/CONTENTS 定义和分类01压力管道的结构02压力管道的设计03定义和分类011、压力管道的定义：根据原质检总局关于修订《特种设备目录》的公告(2014年第114号)：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于50mm的管道。
公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。
其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。
新《目录》的压力管道定义中“公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道”所指的无毒、不可燃、无腐蚀性气体，不包括液化气体、蒸汽和氧气。
（质检总局办公厅关于压力管道气瓶安全监察工作有关问题的通知（质检办特〔2015〕675号））管道的用途广泛、 品种繁多。
不同领域内使用的管道， 其分类方法也不同。
一般可以按主体材料、敷设装置、输送介质特性和用途等管道使用特性进行分类。
根据《特种设备目录》， 压力管道按照用途分为长输管道、公用管道和工业管道。
工业管道工艺管道动力管道制冷管道品种类别热力管道公用管道长输管道输气管道输油管道燃气管道指产地、储存库、使用单位用于输送商品介质的管道分为GA1级和GA2级流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道分为GB1和GB2两级， GB1级为燃气管道。
GB2级为热力管道敷设于城镇地下；一般压力较低；选线条件复杂、困难：城镇燃气： 代表物：天然气、液化石油 气、人工煤气等 。
压力管道培训试题一答案
压力管道设计培训试题一部门___________姓名__________得分____________一、填空题（每题2分，共40分）1、按《特种设备安全监察条例》中的规定，压力管道是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或等于__0.1__Mpa（表压）的其气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于_标准沸点________的液体介质，且工称直径大于_25mm_____管道。
2、压力管道按设计类别划分为__GA___、___GB___、__GC______、__GD_______；按设计级别划分__GA1____、___GA2____、___GB1_____、__GB2______、_GC1________、_____GC2_____、__GC3______、__GD1_____、__GD2_______。
3、输气管道线路设计地区等级的划分是沿管道中心线两侧各_200m____范围内，任意划分长度为__2km_____并能包括最大居住户数的若干地段，在划分的管段区域内计算住户数。
以此确定地区等级。
4、城市热力网，当_生产工艺热负荷为主要负荷___，且___必须采用蒸汽供热__时，应采用蒸汽作供热介质。
热力网管道__干线__、__支干线___、__支线_的起点应安装管段阀门。
5、地下燃气管道上的检测管，凝水罐的排水管、水封阀和阀门，均应设_护罩___或_护井___；地下燃气管道不得从__建筑物_____和___大型构筑物__下面穿越；不得在_堆积易燃___、_易爆材料___和___具有腐蚀性液体的__场面下面穿越。
燃气管道附件不得采用__铸铁件_件，不采用__螺旋焊缝__钢管制作。
6、全压力式液化烃储罐总容积大于__6000_m3时，罐组内应设隔堤，隔堤内各储罐总容积之和不宜大于_6000_m3，单罐容积等于或大于_5000_m3时，应每一个一隔。
