接入层汇聚层核心层设备知识讲解

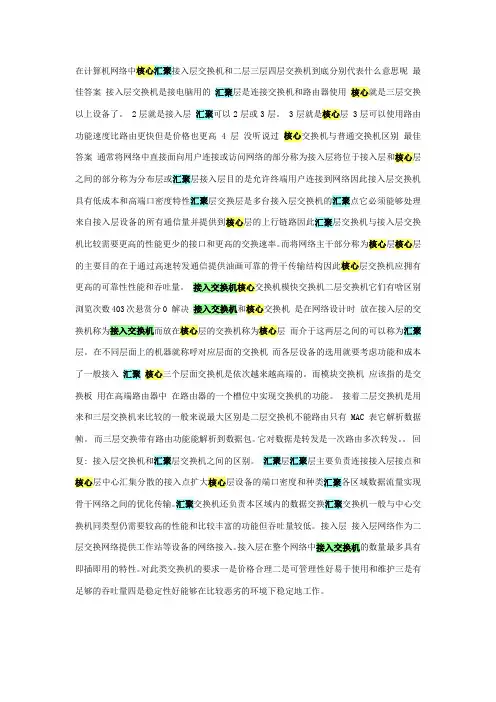

接入层汇聚层核心层

设备

核心层交换机：

品牌：华为

型号：S8500系列S8512万兆核心交换机

产品特点

先进的体系结构

S8500系列产品采用全分布式体系结构设计，通过最长路由匹配和Crossbar 技术进行高速报文交换，从而大大提升了路由交换机的转发性能和扩充能力。Crossbar交换网以负荷分担方式工作，S8512可提供高达720Gbps的交换容量。接口板通过多条高速总线分别连到两块主控板上的Crossbar交换网，从而实现真正的双主控、双交换网的热备份，极大的提高了系统的可靠性。

Quidway® S8500系列产品采用了最长匹配、逐包转发的方式。随着设计水平的不断提高，以及工艺、集成度的不断增加，S8500在保持现有低成本的基础上，已经能够完成线速最长匹配，克服了传统交换机硬件只能处理精确匹配表，处理最长匹配表只能用软件来实现的缺陷，从而在保持线速性能和低成本的基础上，革命性的解决了传统交换机的缺陷，能够有效的抗击网络“红色代码”、“冲击波”等病毒的攻击，更加适合大规模、多业务，复杂流量访问的网络，更加适合以太网的城域化发展。

大容量、高密度线速交换

S8500系列产品具有强大的硬件平台升级能力，在背板上预留大量的总线接口用于后续扩容，S8500系列提供720Gbps交换容量、432Mpps包转发能力，可平滑升级到

1.44Tbps交换容量；支持各种高密度业务板，整机可支持高达576个千兆端口、24个万兆

端口，满足核心层设备大容量、高端口密度的要求，可以满足用户日益增长的带宽需求，并能够极大的保护和节约用户投资。

支持灵活QinQ特性

支持灵活QinQ特性（Selected QinQ），可以灵活根据流分类的结果选择是否打外层VLAN tag、打何种外层VLAN tag，可以根据Vlan tag、MAC地址、IP协议、源地址、目的地址、优先级、或应用程序的端口号等规则实施灵活QinQ特性。借助上述流分类方法，可以实现根据不同用户、不同业务、不同优先级等对报文进行外层VLAN tag封装，从而实现对多业务良好的支持。

运营级10GE接口支持

S8500系列产品提供的运营级10GE接口克服了早期10GE接口的诸多局限，在线速转发的基础上能够提供强大的QoS保障，并支持丰富的ACL、策略路由、安全等特性。

S8500系列的10GE接口在提供强大的业务处理能力的同时，保持了以太网一贯的兼容性和简单易用，升级便利。

MPLS分布式线速支持

S8500系列支持全面的MPLS VPN业务，包括：L3 MPLS VPN、VPLS、VLL、MCE、HoPE；S8500系列产品遵循业务与性能并重的设计理念。一方面带宽和网络规模的增长推动核心路由交换机的性能容量不断提升，另一方面业务的发展要求核心交换机更加智能化并具备更强的业务提供能力。Quidway® S8500系列产品实现MPLS的分布式线速转发，满足高端用户对新型增值业务的需求。

电信级可靠性设计

S8500系列产品系统采用分布式结构，支持双主控交换板，无源背板设计，所有单板支持热插拔；电源系统采用1+1冗余热备份，并支持双路电源输入；风扇冗余设计并支持自动调速；支持STP/RSTP/MSTP，RPR，VRRP协议，能够满足苛刻的电信级网络可靠性要求，系统可靠性达到：99.999％。

完善的安全机制

Quidway® S8500系列产品支持OSPF 、RIP v2 及BGP v4 报文的明文及MD5密文认证；采用802.1x方式对接入用户进行认证，支持安全的SNMPv3的网管协议、支持配置安全，对登录用户进行认证，不同级别的用户有不同的配置权限，并提供两种用户认证方式：本地认证和RADIUS认证。

参数：14个槽位，12个通用I/O槽

背板容量 1.8T 交换容量 720G

转发性能 428M pps

最大支持 144GE/576FE/12×10GE接口

定位：大中型企业网骨干路由交换机，大型城域网汇聚层交换机，数据中心核心交换机

汇聚层交换机：

品牌：华为

型号：S6500系列S6503千兆核心三层交换机

产品特点

Quidway® S6500系列高端多业务交换机的特点可以用一句话来概括：“多快好省、高而不贵”。

“多”：多种机箱，多种引擎，多种业务。

多种机箱：S6500系列包括：S6502（2槽）、S6503（4槽）、S6506（7槽）、

S6506R(8槽)。采用统一的硬件和软件平台，完全兼容的引擎和接口板，相同的软件版本。

多种引擎：Salience™ III 96G（交换容量96Gbps）、Salience™ III 384G（交换容量384Gbps）、Salience™ III 768G（交换容量768Gbps）。

多种业务：支持强大的组播功能、QinQ、灵活QinQ、802.1x、并支持MPLS、IPv6、DHCP-SERVER等业务的进一步硬件升级扩展。

快：采用新一代高速引擎，实现全分布式线速交换，提供高密度万兆接口，支持高速业务处理。

高速引擎：采用全分布式体系结构设计，通过Crossbar技术进行高速报文交换；Crossbar交换网芯片内置于主控板，不再单独占用设备槽位；支持高达768G交换容量。

分布式高速接口板：支持每板48端口千兆、每板2端口万兆等系列化“XG”型高速接口板，实现板内、板间二、三层流量的线速转发；ACL、QOS、组播等基本业务全分布式处理眩。

高密度万兆接口：支持新一代万兆以太网技术，在线速转发的基础上能够提供强大的QoS保障，并支持丰富的ACL、策略路由、安全等特性；支持高密度万兆设计，每块业务板提供2个万兆接口。

好：电信级的高可靠性，完善的安全特性，高度的灵活适用性，人性化的运营维护特性。

电信级的高可靠性：支持无源背板，支持双路电源供电，支持引擎、电源、风扇的冗余，支持单板热插拔；并可以支持STP/RSTP/MSTP/VRRP/RRPP等协议实现链路冗余。

完善的安全特性：遵从最小服务原则，所有可能遭受到攻击的网络服务在默认情况下均关闭；支持安全的SSH登陆、基于用户安全策略的SNMP V3、MAC+IP+VLAN绑定、802.1X认证等安全策略；支持防网络风暴攻击、防DOS/DDOS攻击、防扫描窥探攻击、防畸形报文攻击、防网络协议报文攻击等安全技术。

高度的灵活适用性：支持业务深度感知，资源动态调配技术，支持ACL/VLAN的动态策略下发；系列化设计，支持从接入到核心的灵活组网能力。

人性化的运营维护特性：支持集群管理，可以对网元进行批量配置和批量升级；支持拓扑管理、可视化图形界面、智能化性能监控、告警管理等功能；

省：高而不贵的产品设计理念，强大的扩展能力，保护用户投资

高而不贵：华为公司是“千兆到桌面”的倡导者和领先者，S6500系列交换机是实现千兆到桌面的主打产品，具有极高的性价比，是桌面带宽升级的最佳选择；提供多种组合配置报价，提供更加超值的“套餐”解决方案；S6502无需专门的管理和路由交换引擎，引擎内置于业务板内，是最具性价比的框式以太网交换机；提供多种组合接口板，从而实现“一板二用”，从而最大限度的节省用户的投资。

扩展无极限：支持系列化引擎，从96G，到384G，再到768G；具有强大的转发性能，从72Mpps扩展到432Mpps；具有高度的兼容性，各种机箱、引擎、接口板可以良好的向上、向下兼容。

参数：640G备板容量

312G 交换容量

4个槽位

144FE/28GE

定位：中型网络骨干交换机，大型网络的汇聚层交换机，高密度LAN的用户接入交换机
