cass7.0编码
cass编码成图编码表
野外操作码表D-1 线面状地物符号代码表例如:K0──直折线型的陡坎,U0──曲线型的陡坎,W1──土围墙T0──标准铁路(大比例尺),Y012.5──以该点为圆心半径为12.5m的圆表D-2 点状地物符号代码表表D-3 描述连接关系的符号的含义“+”、“-”符号的意义:(“+”、“-”表示连线方向) 12 1 2 1(F1) 2+ 1(F1) 2- 操作码的具体构成规则如下:1.对于地物的第一点,操作码=地物代码。
如图D-1中的1、5两点(点号表示测点顺序,括号中为该测点的编码,下同)。
图D-1 地物起点的操作码2.连续观测某一地物时,操作码为“+”或“-”。
其中“+”号表示连线依测点顺序进行;“-”号表示连线依测点顺序相反的方向进行,如图D-2所示。
在CASS中,连线顺序将决定类似于坎类的齿牙线的画向,齿牙线及其它类似标记总是画向连线方向的左边,因而改变连线方向就可改变其画向。
图D-2 连续观测点的操作码3.交叉观测不同地物时,操作码为“n+”或“n-”。
其中“+”、“-”号的意义同上,n表示该点应与以上n个点前面的点相连(n=当前点号-连接点号-1,即跳点数),还可用“+A$”或“-A$”标识断点,A$是任意助记字符,当一对A $断点出现后,可重复使用A$字符。
如图D-3所示。
图D-3 交叉观测点的操作码4.观测平行体时,操作码为“p”或“np”。
其中,“p”的含义为通过该点所画的符号应与上点所在地物的符号平行且同类,“np”的含义为通过该点所画的符号应与以上跳过n个点后的点所在的符号画平行体,对于带齿牙线的坎类符号,将会自动识别是堤还是沟。
若上点或跳过n个点后的点所在的符号不为坎类或线类,系统将会自动搜索已测过的坎类或线类符号的点。
因而,用于绘平行体的点,可在平行体的一“边”未测完时测对面点,亦可在测完后接着测对面的点,还可在加测其它地物点之后,测平行体的对面点。
如图D-4所示。
图D-4 平行体观测点的操作码。
CASS7.0命令详解剖析

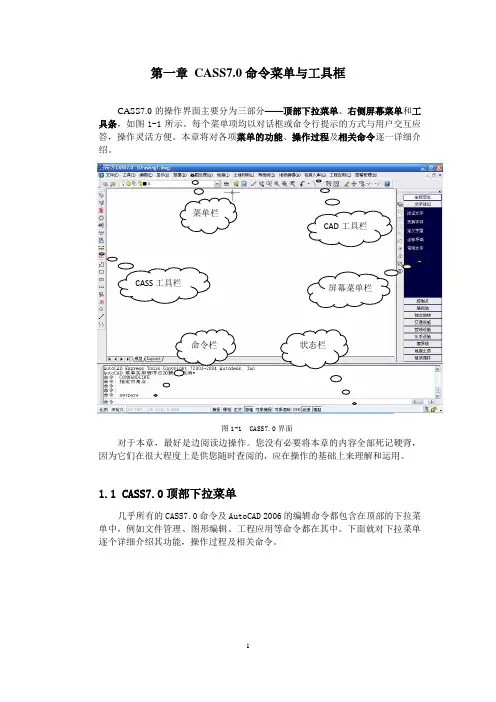

第一章 CASS7.0命令菜单与工具框CASS7.0的操作界面主要分为三部分——顶部下拉菜单、右侧屏幕菜单和工具条,如图1-1所示。
每个菜单项均以对话框或命令行提示的方式与用户交互应答,操作灵活方便。
本章将对各项菜单的功能、操作过程及相关命令逐一详细介绍。
图1-1 CASS7.0界面对于本章,最好是边阅读边操作。
您没有必要将本章的内容全部死记硬背,因为它们在很大程度上是供您随时查阅的,应在操作的基础上来理解和运用。
1.1 CASS7.0顶部下拉菜单几乎所有的CASS7.0命令及AutoCAD 2006的编辑命令都包含在顶部的下拉菜单中,例如文件管理、图形编辑、工程应用等命令都在其中。
下面就对下拉菜单逐个详细介绍其功能,操作过程及相关命令。
菜单栏 CASS 工具栏 CAD 工具栏屏幕菜单栏命令栏 状态栏1.1.1文件图1-2 文件菜单本菜单主要用于控制文件的输入、输出,对整个系统的运行环境进行修改设定。
1.新建图形文件…功能:建立一个新的绘图文件。
操作过程:左键点取本菜单项,然后看命令区。
提示:输入样板文件名[无(.)]<acadiso.dwt>: 输入样板名。
其中,acadiso.dwt即为CASS7.0的样板文件,调用后便将CASS7.0所需的图块、图层、线型等载入。
直接回车便可调用。
若需要自定义样板,输入所指样板名后回车即可。
输入“.”后回车则不调用任何样板而新建一个空文件。
【样板】:即模板,它包含了预先准备好的设置,设置中包括绘图的尺寸、单位类型、图层、线形及其他内容。
使用样板可避免每次重复基本设置和绘图,快速地得到一个标准的绘图环境,大大节省工作时间。
2.打开已有图形…功能:打开已有的图形文件。
会弹出一对话框,如图1-3所示。
在文件名一栏中输入要打开的文件名,然后点击“打开”键即可。
在文件类型栏中可根据需要选择“dwg”、“dxf”、“dwt”等文件类型。
图1-3 打开已有图形对话框3.图形存盘…功能:将当前图形保存下来。
CASS编码、图层、图块名称、属性对照表
编码图层图块/线型属性名称131100KZD gc113三角点131200KZD gc014土堆上的三角点131300KZD gc114小三角点131400KZD gc015土堆上的小三角点131500KZD gc257导线点131600KZD gc258土堆上的导线点131700KZD gc259埋石图根点131900KZD gc260土堆上的埋石图根点131800KZD gc261不埋石图根点132100KZD gc118水准点133000KZD gc168卫星定位等级点134100KZD gc112独立天文点181101SXSS continuous岸线181102SXSS x0高水位岸线181106SXSS continuous单线渐变河流181410SXSS continuous地下河段.渠段入口181420SXSS1161已明流路地下河段.渠段181300SXSS1161消失河段181200SXSS x0时令河181201SXSS x0单线渐变时令河203600SXSS x0干河床183110SXSS continuous运河183101SXSS continuous一般单线沟渠183102SXSS continuous一般双线沟渠183103SXSS continuous渠首183300SXSS833未加固沟堑183310SXSS653已加固沟堑185200SXSS x3坎儿井185201SXSS gc146坎儿井竖井183400SXSS X1地下灌渠183401SXSS gc190地下灌渠出水口184710SXSS qiao带柱的输水槽184720SXSS qiao不带柱的输水槽184721SXSS ggp半依比例的输水槽184730SXSS x31输水隧道184731SXSS continuous输水隧道入口184810SXSS x6倒虹吸通道184820SXSS continuous倒虹吸入水口165101SXSS hda依比例涵洞165103SXSS ggp半依比例涵洞183501SXSS8352双线干沟183502SXSS8351双线干沟183503SXSS8353单线干沟182100SXSS continuous湖泊182401SXSS10421有坎池塘182402SXSS continuous无坎池塘182200SXSS x0时令湖203610SXSS x0干涸湖182300SXSS continuous水库水边线182311SXSS8231水库溢洪道182312SXSS8232水库溢洪道182340SXSS ggp水库泄洪洞182361SXSS10411a水库堤坝182362SXSS10411水库堤坝182350SXSS x0建筑中水库186100SXSS continuous海岸线186200SXSS862干出线186510SXSS1161沙滩186520SXSS1161沙砾滩186521SXSS gc201沙砾滩石块186530SXSS1161沙泥滩186540SXSS1161淤泥滩186551SXSS8651岩石滩186552SXSS8652珊瑚滩186560SXSS x4贝类养殖滩186561SXSS gc194贝类养殖滩符号186570SXSS x4红树林滩186571SXSS gc170红树林滩符号186580SXSS1161干出滩中河道186590SXSS1161潮水沟186710SXSS1161危险岸186711SXSS gc262危险岸符号186811SXSS continuous依比例单个明礁186812SXSS gc195不依比例单个明礁186813SXSS gc196不依比例丛礁(明礁) 186841SXSS8651依比例暗礁186842SXSS gc238不依比例单个暗礁186843SXSS gc239不依比例丛礁(暗礁) 186821SXSS8651依比例干出礁186822SXSS gc197不依比例单个干出礁186823SXSS gc198不依比例丛礁(干出礁) 186831SXSS8651依比例适淹礁186832SXSS gc199不依比例单个适淹礁186833SXSS gc237不依比例丛礁(适淹礁) 186850SXSS8652珊瑚礁186900SXSS1161危险海区187100SXSS continuous海岛187210SXSS x4水中滩沙滩187221SXSS gc201水中滩石滩187230SXSS x4水中滩沙泥滩187240SXSS x4水中滩沙砾滩187310SXSS x0岸滩沙泥滩187320SXSS x4岸滩沙砾滩187321SXSS gc201岸滩沙砾滩石块187330SXSS x0岸滩沙滩187340SXSS x0岸滩泥滩187400SXSS x4沙洲185300SXSS gc068泉185101SXSS continuous依比例水井185102SXSS gc146水井185110SXSS gc263地热井153801SXSS10421高于地面水池153802SXSS continuous低于地面水池153803SXSS fours有盖的水池153804SXSS fours陡坎边有盖的水池185400SXSS854瀑布.跌水206701SXSS continuous能通行沼泽地206702SXSS continuous不能通行沼泽地181103SXSS gc086河流流向181104SXSS gc233涨潮181105SXSS gc086落潮183121SXSS gc264沟渠往复流向183122SXSS gc086沟渠单向流向184611SXSS833a斜坡式土堤184612SXSS833斜坡式土堤184621SXSS10421a坎式土堤184622SXSS10421坎式土堤184602SXSS8462垅184101SXSS qiao依比例通车水闸184102SXSS qiao依比例不通车水闸184106SXSS continuous依比例不通车水闸(单线)184111SXSS gc265能通车水闸184112SXSS gc191不能通车水闸184104SXSS gc192不能走人水闸184105SXSS continuous水闸房屋184121SXSS gc266能通车船闸184122SXSS gc267不能通车船闸184123SXSS gc268不能走人船闸153400SXSS gc104水轮泵.抽水机站184201SXSS x5滚水坝(虚线)184202SXSS842滚水坝(坎线)184301SXSS8431拦水坝184302SXSS8432拦水坝184303SXSS qiao能通车的拦水坝184550SXSS10422一般加固岸184541SXSS84541斜坡式有栅栏加固岸184542SXSS84542直立式有栅栏加固岸184510SXSS wall防洪墙184520SXSS wall直立式防洪墙184530SXSS wall有栏杆的防洪墙184531SXSS wall有栏杆的直立式防洪墙185510SXSS10421土质的有滩陡岸185520SXSS1033b石质的有滩陡岸185530SXSS10421土质的无滩陡岸185540SXSS1033b石质的无滩陡岸184410SXSS10412斜坡式防波堤184420SXSS10422直立式防波堤184430SXSS1054石垄式防波堤141101JMD continuous一般房屋141111JMD continuous砼房屋141121JMD continuous砖房屋141131JMD continuous铁房屋141141JMD continuous钢房屋141151JMD continuous木房屋141161JMD continuous混房屋141104JMD continuous突出房屋141103JMD continuous1:2000房屋141200JMD continuous简单房屋141300JMD continuous建筑房屋141400JMD x5破坏房屋141500JMD pf棚房141510JMD pf无墙的棚房141600JMD x39架空房屋141700JMD x39廊房141800JMD x39飘楼142111JMD yaodong依比例地上窑洞142112JMD gc139地上窑洞不依比例142113JMD continuous房屋式窑洞142121JMD4212依比例地下窑洞142122JMD gc140地下窑洞142200JMD gc004蒙古包142201JMD continuous蒙古包范围151401DLDW gc071开采的竖井井口(圆)151411DLDW gc171开采的竖井井口(方)151402DLDW gc072开采的斜井井口151403DLDW gc073开采的平洞洞口151404DLDW gc172开采的小矿井151501DLDW gc173废弃的竖井井口(圆)151511DLDW gc174废弃的竖井井口(方)151502DLDW gc175废弃的斜井井口151503DLDW gc074废弃的平洞洞口151504DLDW gc176废弃的小矿井151800DLDW1161露天采掘场范围线151700DLDW gc269石油.天然气井151710DLDW continuous海上平台151600DLDW gc270盐井151200DLDW gc094不依比例探井151210DLDW continuous依比例探井151300DLDW continuous探槽151100DLDW gc093钻孔152811DLDW continuous依比例液体.气体储存设备(圆) 152812DLDW continuous依比例液体.气体储存设备(非圆) 152802DLDW gc070不依比例液体.气体储存设备152610DLDW gc214塔形建筑物152611DLDW continuous塔形建筑物范围152620DLDW gc102水塔152621DLDW continuous水塔范围152630DLDW gc030水塔烟囱152631DLDW continuous水塔烟囱范围152700DLDW gc095烟囱152701DLDW continuous烟囱范围152702DLDW continuous烟道152703DLDW x5架空烟道152640DLDW gc271放空火炬206800DLDW1161盐田.盐场范围线158601DLDW round堆式窑158602DLDW gc181窑158603DLDW continuous台式窑152900DLDW gc018露天设备152901DLDW1161露天设备范围(非圆)152902DLDW continuous露天设备范围(圆)152310DLDW continuous架空传送带152311DLDW gc002架空传送带支柱152320DLDW continuous地面上的传送带152330DLDW x5地面下的传送带152340DLDW ggp1:2000传送带152210DLDW diaoche龙门吊152220DLDW diaoche天吊152401DLDW gc170漏斗符号152402DLDW continuous漏斗辅助线152410DLDW fours斗在中间的漏斗152420DLDW fours斗在一侧的漏斗152430DLDW gc177斗在墙上的漏斗152440DLDW round圆形斗在坑内的漏斗152441DLDW fours方形斗在坑内的漏斗152100DLDW gc016起重机152110DLDW diaoche起重机轨道152501DLDW wall依比例滑槽152503DLDW5253不依比例滑槽158400DLDW gc017地磅158402DLDW X32雨罩下的地磅158403DLDW1161露天的地磅158501DLDW continuous有平台露天货栈158502DLDW1161无平台露天货栈153500DLDW1161打谷场.球场153600DLDW536饲养场186600DLDW1161水产养殖场153700DLDW continuous温室.大棚153701DLDW gc272温室.大棚符号153101DLDW continuous依比例粮仓153102DLDW gc034不依比例粮仓153103DLDW1161粮仓群153104DLDW443有围墙的粮仓群153300DLDW gc036水磨房.水车153200DLDW gc035风车153910DLDW gc273药浴池153901DLDW continuous依比例积肥池153902DLDW gc178不依比例积肥池154600DLDW gc136学校154700DLDW gc138医疗点159110DLDW continuous体育馆.科技馆159120DLDW continuous宾馆饭店159130DLDW continuous超市159140DLDW continuous剧院.电影院154810DLDW continuous有看台露天体育场154811DLDW continuous有看台露天体育场主席台154812DLDW continuous有看台露天体育场门洞154820DLDW continuous无看台露天体育场154830DLDW continuous露天舞台154900DLDW continuous游泳池159150DLDW continuous电视台159160DLDW continuous电信局159170DLDW continuous邮局155800DLDW gc180电视发射塔155810DLDW continuous电视发射塔范围155701DLDW continuous建筑物上无线电杆.塔155703DLDW gkg依比例无线电杆.塔155702DLDW gc132无线电杆.塔159200DLDW gc280电话亭158800DLDW continuous厕所155520DLDW1161垃圾场155500DLDW gc022不依比例垃圾台155510DLDW continuous依比例垃圾台158702DLDW1161依比例坟地158703DLDW gc111不依比例坟地158701DLDW gc110独立大坟158711DLDW1161独立大坟范围157410DLDW continuous古迹范围157411DLDW gc282不依比例古迹157420DLDW1161遗址157400DLDW574烽火台157201DLDW continuous依比例旧碉堡157202DLDW gc024旧碉堡156201DLDW continuous依比例碑.柱.墩156202DLDW gc283碑.柱.墩156101DLDW continuous依比例纪念碑156102DLDW gc105纪念碑156500DLDW ggp依比例彩门.牌坊.牌楼156501DLDW gc284不依比例彩门.牌坊.牌楼157101DLDW continuous依比例钟楼.城楼.鼓楼157102DLDW gc023钟楼.城楼.鼓楼156601DLDW continuous依比例亭底座156603DLDW x5依比例亭顶156602DLDW gc100亭156211DLDW continuous依比例文物碑石156212DLDW gc106文物碑石156400DLDW gc098旗杆156301DLDW continuous依比例塑像156302DLDW gc107塑像157501DLDW continuous依比例庙宇157502DLDW gc108庙宇156220DLDW gc285华表157801DLDW continuous依比例清真寺157802DLDW gc027清真寺157701DLDW continuous依比例教堂157702DLDW gc026教堂157301DLDW continuous依比例宝塔.经塔157302DLDW gc029宝塔.经塔157901DLDW1161依比例敖包.经堆157902DLDW gc028敖包.经堆157601DLDW continuous依比例土地庙157602DLDW gc025土地庙154100DLDW gc075气象站154400DLDW gc054水文站154110DLDW continuous地震台154111DLDW gc286不依比例地震台154120DLDW continuous天文台154121DLDW gc287不依比例天文台154300DLDW gc033环保检测站154310DLDW continuous依比例环保检测站154130DLDW continuous卫星地面站154131DLDW gc288不依比例卫星地面站154140DLDW continuous科学实验站154141DLDW gc289不依比例科学实验站144111JMD441完整的长城及砖石城墙(外侧) 144112JMD continuous完整的长城及砖石城墙(内侧) 144113JMD continuous完整的长城及砖石城墙城楼144114JMD qiao完整的长城及砖石城墙城门144115JMD lt完整的长城及砖石城墙台阶144121JMD4412a破坏的长城及砖石城墙(外侧) 144122JMD x38破坏的长城及砖石城墙(内侧) 144201JMD442土城墙(外侧)144202JMD continuous土城墙(内侧)144211JMD qiao土城墙城门144212JMD continuous土城墙豁口144221JMD442a损坏的土城墙(外侧)144222JMD x38损坏的土城墙(内侧)144301JMD wall依比例围墙144302JMD443不依比例围墙144400JMD444栅栏.栏杆144500JMD445篱笆144600JMD hs活树篱笆144700JMD447铁丝网158301JMD continuous依比例地下建筑物出入口158303JMD gc290敞开式地下建筑物出入口158302JMD gc010不依比例地下建筑物出入口158304JMD gc294地铁站158305JMD continuous依比例地铁站143501JMD gc169地下室的天窗143502JMD gc011地下建筑物通风口143111JMD x32无墙壁柱廊143112JMD continuous柱廊有墙壁边143800JMD x32门顶雨罩140001JMD yangtai阳台143130JMD x32檐廊143131JMD x5挑廊143140JMD xktl悬空通廊143200JMD qiao门洞下跨道143301JMD lt台阶143302JMD lt有边台阶143303JMD xp U形台阶143400JMD lt室外楼梯143410JMD xp不规则楼梯143601JMD linend围墙门143602JMD yuanmen有门房的院门143701JMD0依比例门墩143702JMD gc002不依比例门墩143911JMD x32依比例支柱.墩(虚线) 143912JMD0依比例支柱.墩(方形) 143913JMD continuous依比例支柱.墩(圆形) 143901JMD gc002不依比例支柱.墩(方形实心) 143903JMD gc291不依比例支柱.墩(方形空心) 143902JMD gc170不依比例支柱.墩(圆形)155210DLDW gc097路灯155221DLDW gc019杆式照射灯155222DLDW fours桥式照射灯基塔155223DLDW x5桥式照射灯虚线155224DLDW gc179塔式照射灯155600DLDW gc101岗亭.岗楼155610DLDW continuous依比例岗亭.岗楼154500DLDW gkg多柱宣传橱窗154510DLDW gc292单柱宣传橱窗155300DLDW gc020喷水池155301DLDW continuous喷水池范围155400DLDW gc021假石山155401DLDW1161假石山范围155900DLDW gc103避雷针161101DLSS tl1依比例一般铁路161109DLSS tl1不依比例一般铁路161201DLSS tl1依比例电气化铁路161209DLSS tl1不依比例电气化铁路161203DLSS ggp依比例电气化铁路电线架161204DLSS gc182不依比例电气化铁路电线架161401DLSS tl1依比例建筑中铁路161409DLSS tl1不依比例建筑中铁路161301DLSS tl1依比例窄轨铁路161309DLSS tl1不依比例窄轨铁路162110DLSS continuous有雨棚的站台162111DLSS pf站台雨棚162112DLSS gc291雨棚支柱162120DLSS continuous露天的站台162300DLSS x5地道162200DLSS continuous露天的天桥162202DLSS jdfw封闭的天桥162201DLSS lt天桥台阶162401DLSS gc183高柱信号灯162402DLSS gc184矮柱信号灯162500DLSS gc203臂板信号灯162600DLSS gc204水鹤162700DLSS linend车挡162710DLSS linend车挡1:2000162800DLSS round依比例机车转盘162810DLSS gc293不依比例机车转盘163100DLSS continuous高速公路163110DLSS continuous高速公路临时停车点163120DLSS continuous高速公路隔离带163400DLSS x33建筑中高速公路163220DLSS continuous国道163221DLSS continuous国道细边线163222DLSS continuous国道隔离带163510DLSS x34建筑中国道163230DLSS continuous省道163231DLSS continuous省道细边线163232DLSS continuous省道隔离带163520DLSS x35建筑中省道163240DLSS continuous专用公路163241DLSS continuous专用公路细边线163530DLSS x29建筑中专用公路163300DLSS continuous县道乡道163310DLSS continuous县道乡道细边线163320DLSS continuous县道乡道带路肩163600DLSS x13建筑中县道乡道161910DLSS tl1地面下地铁161912DLSS tl1地面上地铁161921DLSS x36轻轨线路161922DLSS x36轻轨线路1:2000 161923DLSS gc327轻轨站标识161600DLSS continuous电车轨道161601DLSS ggp电车轨道双电杆161602DLSS gc295电车轨道单电杆164700DLSS continuous快速路边线164710DLSS x37快速路中线164600DLSS continuous高架路164610DLSS x5高架路支柱164620DLSS10422高架路引道164810DLSS continuous街道主干路164820DLSS continuous街道次干路164830DLSS continuous街道支路164400DLSS x6内部道路164500DLSS wall阶梯路164100DLSS x2机耕路虚线边164110DLSS continuous机耕路实线边164201DLSS x3依比例乡村路虚线164211DLSS continuous依比例乡村路实线164202DLSS x2不依比例乡村路164300DLSS x3小路165610DLSS gc296长途汽车站165604DLSS gc076汽车停车站155100DLSS gc096加油站165620DLSS1161停车场165621DLSS gc297停车场符号165631DLSS gc298车道信号灯165632DLSS gc299人行横道信号灯165640DLSS pf收费站165641DLSS continuous收费站服务区165642DLSS ggp半依比例收费站166210DLSS qiao单层车行桥166240DLSS qiao并行车行桥166241DLSS continuous并行车行桥分界线166220DLSS qiao有人行道车行桥166221DLSS x6车行桥人行道166230DLSS qiao有输水槽车行桥166300DLSS qiao双层桥166310DLSS continuous双层桥引桥166800DLSS qiao漫水桥.浮桥166900DLSS continuous立交桥匝道158100DLSS continuous过街天桥158202DLSS x5过街地道166401DLSS qiao依比例人行桥166402DLSS ggp不依比例人行桥166700DLSS qiao亭桥.廊桥166600DLSS qiao铁索桥166610DLSS ggp不依比例铁索桥166501DLSS qiao依比例级面桥166502DLSS ggp不依比例级面桥166810DLSS qiao栈桥165210DLSS x5隧道里的铁路线165201DLSS10422依比例隧道入口165202DLSS suidao不依比例隧道入口165500DLSS pf明峒165510DLSS x5明峒里的铁路线165811DLSS ggp铁路平交道口栏木165301DLSS653已加固路堑165302DLSS10421未加固路堑165401DLSS653已加固路堤165402DLSS833未加固路堤165605DLSS gc300中国零公里标志165606DLSS gc328省市零公里标志165603DLSS gc052路标165601DLSS gc038里程碑165611DLSS gc2551:2000里程碑165602DLSS gc039坡度标167810DLSS gc311水运港客运站167610DLSS continuous顺岸式固定码头167620DLSS continuous堤坝式固定码头167700DLSS continuous浮码头167710DLSS x5浮码头架空过道167800DLSS gc055停泊场168101DLSS gc056不依比例灯塔168111DLSS continuous依比例灯塔168102DLSS gc057灯桩168103DLSS gc147灯船168200DLSS gc312浮标.灯浮标168300DLSS gc061岸标.立标168600DLSS gc063信号杆168400DLSS gc060系船浮筒168500DLSS gc062过江管线标169001DLSS gc064露出的沉船169002DLSS gc065淹没的沉船169012DLSS1161沉船范围线169003DLSS gc066急流169013DLSS1161急流范围线169004DLSS gc067旋涡169014DLSS1161旋涡范围线168700DLSS gc185通航起迄点161701DLSS tl1缆车道161501DLSS tl1依比例简易铁路161502DLSS tl1不依比例简易铁路161810DLSS continuous依比例架空索道161811DLSS0架空索道柱架161800DLSS gkg不依比例架空索道167110DLSS x5汽车渡167120DLSS x5火车渡167130DLSS x5人渡167310DLSS1161汽车徙涉场167320DLSS1161行人徙涉场167400DLSS674跳墩167210DLSS X5漫水路面虚线167220DLSS continuous漫水路面实线167500DLSS ggp过河缆171101GXYZ gkg地面上的输电线171102GXYZ711b地面下的输电线171103GXYZ gc234输电线电缆标171191GXYZ fours依比例输电线入地口171192GXYZ gc313不依比例输电线入地口171201GXYZ gkg地面上的配电线171202GXYZ712b地面下的配电线171203GXYZ gc234配电线电缆标171700GXYZ gc232配电线入地口171300GXYZ gc170电杆171400GXYZ ggp电线架171501GXYZ fours依比例电线塔171502GXYZ gc002不依比例电线塔171900GXYZ gc314电缆交接箱174700GXYZ gc050电力检修井171801GXYZ continuous室内的变电室171802GXYZ gc129不依比例变电室171803GXYZ536露天的变电室171600GXYZ ggp电线杆上变压器(双杆) 171610GXYZ gc187电线杆上变压器(单杆) 172001GXYZ gkg地面上的通信线172002GXYZ72b地面下的通信线172003GXYZ gc234通信线电缆标172004GXYZ gc232通信线入地口172900GXYZ gc315电信交接箱174601GXYZ gc048电信人孔174602GXYZ gc049电信手孔173103GXYZ fours依比例架空管道墩架173104GXYZ gc002不依比例架空管道墩架173110GXYZ continuous架空的上水管道173120GXYZ continuous架空的下水管道173130GXYZ continuous架空的煤气管道173140GXYZ continuous架空的热力管道173150GXYZ continuous架空的工业管道173210GXYZ732地面上的上水管道173220GXYZ732地面上的下水管道173230GXYZ732地面上的煤气管道173240GXYZ732地面上的热力管道173250GXYZ732地面上的工业管道173301GXYZ gc232地面下管道入地口173310GXYZ x1地面下的上水管道173320GXYZ x1地面下的下水管道173330GXYZ x1地面下的煤气管道173340GXYZ x1地面下的热力管道173350GXYZ x1地面下的工业管道173410GXYZ x16有管堤的上水管道173420GXYZ x16有管堤的下水管道173430GXYZ x16有管堤的煤气管道173440GXYZ x16有管堤的热力管道173450GXYZ x16有管堤的工业管道174100GXYZ gc042给水检修井174200GXYZ gc043排水.雨水检修井174300GXYZ gc045排水暗井174400GXYZ gc046煤气.天然气检修井174500GXYZ gc047热力检修井174800GXYZ gc157工业.石油检修井174900GXYZ gc188不明用途的检修井175400GXYZ gc135水龙头175200GXYZ gc133消火栓175300GXYZ gc134阀门175101GXYZ gc053污水蓖子园形175102GXYZ gc041污水蓖子长形191101JJ911a国界191111JJ gc240国界的界桩.界碑191102JJ911b未定国界191201JJ912a省级行政区已定界191211JJ gc316省级行政区界标191202JJ x22省级行政区未定界191220JJ912b特别行政区界191221JJ gc316特别行政区界标191301JJ913a地级行政区已定界191311JJ gc316地级行政区界标191302JJ x23地级行政区未定界191401JJ914a县级行政区已定界191411JJ gc316县级行政区界标191402JJ x24县级行政区未定界191501JJ915a乡镇已定界191502JJ x25乡镇未定界191600JJ916村界191700JJ917组界192100JJ921特殊地区界192110JJ921开发区保税区界192200JJ922自然文化保护区界193100JJ continuous建设用地边界193200JJ continuous基本农田界193300JJ continuous国有土地界201101DGX continuous等高线首曲线201102DGX continuous等高线计曲线201103DGX x12等高线间曲线201199RIDGE continuous地性线201300DGX continuous示坡线202101GCD gcd一般高程点202300GCD gcd比高点及其注记202200DMTZ gc245特殊高程点186301DSX continuous等深线首曲线186302DSX continuous等深线计曲线186400GCD gcd水深点205201DMTZ continuous依比例独立石205202DMTZ gc324不依比例独立石205501DMTZ1161依比例土堆范围205502DMTZ10411依比例土堆斜坡线205503DMTZ gc243不依比例土堆205301DMTZ1161依比例石堆205302DMTZ gc087不依比例石堆203800DMTZ gc241岩溶漏斗205601DMTZ854依比例坑穴205602DMTZ gc244不依比例坑穴205101DMTZ yaodong依比例山洞205102DMTZ gc242不依比例山洞203500DMTZ10421冲沟203701DMTZ continuous依比例地裂缝203703DMTZ continuous不依比例地裂缝203310DMTZ kan土质的陡崖203320DMTZ kan石质的陡崖204201DMTZ kan未加固陡坎204202DMTZ kan加固陡坎203420DMTZ1161露岩地203421DMTZ gc201露岩地符号203410DMTZ1033b陡石山206100DMTZ continuous平沙地203110DMTZ10421沙土的崩崖203120DMTZ1033b石质的崩崖203200DMTZ1161滑坡范围线204101DMTZ10411未加固斜坡204102DMTZ10412加固斜坡204300DMTZ10421梯田坎205401DMTZ1161依比例石垄205402DMTZ1054不依比例石垄204400DMTZ xp自然斜坡204410DMTZ xp加固自然斜坡204420DMTZ xp自然陡崖204430DMTZ xp自然陡坎204440DMTZ xp加固自然陡坎216100ZBTZ1161地类界211100ZBTZ1161稻田211101ZBTZ gc120单个稻田符号211900ZBTZ1161水浇地211110ZBTZ continuous单线田埂211121ZBTZ10421a双线田埂211122ZBTZ10421双线田埂211200ZBTZ1161旱地211201ZBTZ gc119单个旱地符号211400ZBTZ1161菜地211401ZBTZ gc123单个菜地符号211300ZBTZ continuous水生经济作物地211301ZBTZ gc126单个水生经济作物地符号206900ZBTZ1161台田212100ZBTZ1161果园212101ZBTZ gc325单个果园符号212200ZBTZ1161桑园212201ZBTZ gc205单个桑园符号212300ZBTZ1161茶园212301ZBTZ gc206单个茶园符号212400ZBTZ1161橡胶园212401ZBTZ gc207单个橡胶园符号212600ZBTZ1161其他经济林212601ZBTZ gc125单个其他经济林符号212500ZBTZ1161经济作物地212501ZBTZ gc165单个经济作物地符号213100ZBTZ1161成林213101ZBTZ gc326单个成林符号213500ZBTZ1161幼林.苗圃213501ZBTZ gc170幼林.苗圃符号213201ZBTZ1161大面积灌木林213202ZBTZ gc254独立灌木丛213203ZBTZ hs狭长灌木林213901ZBTZ1161大面积竹林213900ZBTZ gc246单个大面积竹林符号213902ZBTZ gc210独立竹丛213903ZBTZ hs狭长的竹林213300ZBTZ continuous疏林213301ZBTZ gc208疏林符号213600ZBTZ continuous迹地213601ZBTZ gc253单个迹地符号一213602ZBTZ gc121单个迹地符号二216200ZBTZ continuous防火带213701ZBTZ gc122零星树木213702ZBTZ hs乔木行树213204ZBTZ hs灌木行树213801ZBTZ gc143阔叶独立树213802ZBTZ gc144针叶独立树213804ZBTZ gc069椰子.槟榔独立树213803ZBTZ gc145果树独立树213811ZBTZ gc319特殊阔叶独立树213812ZBTZ gc320特殊针叶独立树213814ZBTZ gc321特殊椰子.槟榔独立树213813ZBTZ gc322特殊果树独立树215100ZBTZ continuous高草地215101ZBTZ gc212单个高草地符号214100ZBTZ continuous天然草地214101ZBTZ gc121单个天然草地符号214200ZBTZ continuous改良草地214201ZBTZ gc121单个改良草地符号一214202ZBTZ gc211单个改良草地符号二214300ZBTZ continuous人工牧草地214301ZBTZ gc211单个人工牧草地符号214400ZBTZ1161人工绿地214401ZBTZ gc323单个人工绿地符号215200ZBTZ continuous半荒草地215201ZBTZ gc163单个半荒草地符号215300ZBTZ continuous荒草地215301ZBTZ gc164单个荒草地符号215400ZBTZ1161花圃215401ZBTZ gc124单个花圃符号215410ZBTZ continuous花圃(实线)215411ZBTZ gc124单个花圃符号206400ZBTZ continuous盐碱地206401ZBTZ gc213单个盐碱地符号206402ZBTZ gc213b单个盐碱地符号206501ZBTZ1161依比例小草丘地206502ZBTZ continuous不依比例小草丘地206503ZBTZ gc089小草丘地符号206600ZBTZ continuous龟裂地206601ZBTZ gc088单个龟裂地符号206200ZBTZ continuous沙砾滩206201ZBTZ gc201沙砾地石块206210ZBTZ continuous沙泥地206300ZBTZ continuous石块地206301ZBTZ gc090单个石块地符号300000JZD jjj界址线300010JZD915a街道线300020JZD916街坊线310000DLJ continuous地类面积线340101COMPONENT gcbj0101上水井盖340102COMPONENT gcbj0102污水井盖340103COMPONENT gcbj0103雨水井盖340104COMPONENT gcbj0104雨水箅子340105COMPONENT gcbj0105电力井盖340106COMPONENT gcbj0106路灯井盖340107COMPONENT gcbj0107电信井盖340108COMPONENT gcbj0108电视井盖340109COMPONENT gcbj0109网络井盖340110COMPONENT gcbj0110热力井盖340111COMPONENT gcbj0111燃气井盖340112COMPONENT gcbj0112公安井盖340113COMPONENT gcbj0113消防设施340114COMPONENT gcbj0114不明井盖340115COMPONENT gcbj0115电信交接箱340116COMPONENT gcbj0116电力设施340117COMPONENT gcbj0117电杆340118COMPONENT gcbj0118路灯340119COMPONENT gcbj0119地灯340120COMPONENT gcbj0120射灯340121COMPONENT gcbj0121报刊亭340122COMPONENT gcbj0122电话亭340123COMPONENT gcbj0123邮筒340124COMPONENT gcbj0124信息亭340125COMPONENT gcbj0125自动售货亭340126COMPONENT gcbj0126健身设施340127COMPONENT gcbj0127输油(气)井盖340128COMPONENT gcbj0128园林井盖340129COMPONENT gcbj0129化粪池井盖340130COMPONENT gcbj0130燃气调压站340131COMPONENT gcbj0131电视箱体340201COMPONENT gcbj0201停车场340202COMPONENT gcbj0202停车咪表340203COMPONENT gcbj0203公交站亭340204COMPONENT gcbj0204出租车站牌340205COMPONENT gcbj0205过街天桥340206COMPONENT gcbj0206地下通道340207COMPONENT gcbj0207高架立交桥340208COMPONENT gcbj0208跨河桥340209COMPONENT gcbj0209交通标志牌340210COMPONENT gcbj0210交通控制箱340213COMPONENT gcbj0213路名牌340214COMPONENT gcbj0214交通信号灯340215COMPONENT gcbj0215路边停车场340216COMPONENT gcbj0216交通涵洞340301COMPONENT gcbj0301公共厕所340302COMPONENT gcbj0302公厕化粪池340303COMPONENT gcbj0303公厕指示牌340304COMPONENT gcbj0304垃圾间340305COMPONENT gcbj0305果皮箱340306COMPONENT gcbj0306灯箱霓虹灯340307COMPONENT gcbj0307广告牌匾340308COMPONENT gcbj0308环境监测塔340309COMPONENT gcbj0309垃圾中转站340310COMPONENT gcbj0310移动厕所340311COMPONENT gcbj0311资源回收处理站(废塑料340401COMPONENT gcbj0401古树340402COMPONENT gcbj0402行道树340403COMPONENT gcbj0403树池箅子340404COMPONENT gcbj0404花架花钵340406COMPONENT gcbj0406雕塑340407COMPONENT gcbj0407街头坐椅340409COMPONENT gcbj0409其它重要树340501COMPONENT gcbj0501宣传栏340502COMPONENT gcbj0502人防工事340503COMPONENT gcbj0503公房地下室340601COMPONENT gcbj0601重大危险源340602COMPONENT gcbj0602工地340604COMPONENT gcbj0604储气站340605COMPONENT gcbj0605车用加油(气)站340606COMPONENT gcbj0606自来水厂(站)340607COMPONENT gcbj0607户外不可移动文物340608COMPONENT gcbj0608瞭望塔340609COMPONENT gcbj0609山头340610COMPONENT gcbj0610防火隔离带340611COMPONENT gcbj0611水源340612COMPONENT gcbj0612视频监视器340010COMMUNITY915a街道办事处340020COMMUNITY916社区340000BASICGRID continuous单元网格END。
CASS7.0用户手册目录及附录ACASS7.0的野外操作码(可编辑修改word版)
坎类(曲): K(U) + 数(0-陡坎,1-加固陡坎,2-斜坡,3-加固斜坡,4-垄, 5-陡崖,6-干沟)
线类(曲): X(Q) + 数(0-实线,1-内部道路,2-小路,3-大车路,4-建筑公 路,5-地类界,6-乡.镇界,7-县.县级市界,8-地区.地级市界,9-省界线)
不拟合边界:H - 数(0-旱地,1-水稻,2-菜地,3-天然草地,4-有林地,5行树,6-狭长灌木林,7-盐碱地,8-沙地,9-花圃)
圆形物: Y + 数(0 半径,1-直径两端点,2-圆周三点)
平行体: P + (X(0-9),Q(0-9),K(0-6),U(0-6)…) 控制点: C + 数(0-图根点,1-埋石图根点,2-导线点,3-小三角点,4三角点,5-土堆上的三角点,6-土堆上的小三角点,7-天文点,8-水准点,9-界
A56 地磅
A61 盐井
A57 起重机
A62 废弃的小矿 井
A58 探井
A63 废弃的平 峒洞口
A64 废弃的竖井 井口
A65 开采的小矿 井
A66 开采的平峒 洞口
A67 开采的竖井 井口
A68 加油站
A69 气象站
A70 路灯
A71 照射灯
A72 喷水池
A73 公共设施 垃圾台
A74
A75
旗杆
亭
A41 无线电杆. 塔
A42 电杆
军事设施 A43 旧碉堡
A44 雷达站
道路设施 A45 里程碑
独立树 A50 阔叶独立树
A46 坡度表
A47 路标
A48 汽车站
cass7.0编码成图方式
Cass7.0编辑成图方式根据地形条件和使用的设备不同,数字测图有不同的作业模式,总的来说,可区分为两大作业模式,数字测记模式和电子平板测绘模式,测记式是目前数字化测图工作的主要作业方法。
针对记录几何信息和属性信息的方法不同,测记式又可分为编码法和无码法。
编码法:根据一定的编码规则,描述测点的几何关系和属性,事后计算机能根据这些编码自动处理测点绘制成图。
无码法:又称草图法,通过示意图记录几何和属性信息,内业人机交互编辑成图。
一、“无码法”工作方式1、定显示区(以YMSJ.dat为例)2、设定定点方式,可选择点号定位或坐标定位。
(右侧屏幕菜单栏)3、地形图绘制(人机交互绘图)以下只是参考,可不按照此来进行操作,可随意发挥,尽量内容丰富一些。
a.展野外测点点号,以YMSJ.dat为例,比例设为1:1000。
b.居民地→普通房屋→四点简单房屋,(以已知三点为例,33,34,35)四点棚房,(以已知三点为例,37,38,41)四点破坏房屋(60,58,59)四点建筑中房屋(12,14,15)居民地→一般房屋→四点房屋,(以已知三点为例,27,28,29)多点一般房屋(50,51,52,53,54,55,56,57,C闭合)居民地→垣栅→依比例围墙,(9,10,11)宽度可自行设定。
篱笆(47,48,23,43)地貌土质→坡坎→未加固陡坎,(19,20,21)如若修改断齿线的方向,可通过操作“地物编辑”→“线型换向”改变方向。
交通设施→铁路→依比例一般铁路,(25,26,6,7)拟合在命令栏输入Y,不拟合直接回车。
公路→平行等级公路(16,22,8)边点式/边宽式都可以植被园林→园地→果园(45,42,24,5)拟合Y二、“编码法”工作方式编码法成图——由带简编码格式的坐标数据文件自动绘图。
a、如果在采集数据时未输入简编码,编辑引导文件(*.yd),用“编码引导”成图。
编码引导的作用是将“引导文件”与“无码的坐标数据文件”合并成一个新的带简编码格式的坐标数据文件。
cass7.0使用编码
CASS7.0 野外操作码CASS7.0的野外操作码CASS5.0的野外操作码由描述实体属性的野外地物码和一些描述连接关系的野外连接码组成。
CASS5.0专门有一个野外操作码定义文件jcode.def,该文件是用来描述野外操作码与CASS5.0内部编码的对应关系的,用户可编辑此文件使之符合自己的要求,文件格式为:野外操作码,CASS5.0编码……END野外操作码的定义有以下规则:①野外操作码有1-3位,第一位是英文字母,大小写等价,后面是范围为0-99的数字,无意义的0可以省略,例如,A和A00等价、F1和F01等价。
②野外操作码后面可跟参数,如野外操作码不到3位,与参数间应有连接符“-”,如有3位,后面可紧跟参数,参数有下面几种:控制点的点名;房屋的层数;陡坎的坎高等。
③野外操作码第一个字母不能是“P”,该字母只代表平行信息。
④Y0、Y1、Y2三个野外操作码固定表示圆,以便和老版本兼容。
⑤可旋转独立地物要测两个点以便确定旋转角。
⑥野外操作码如以“U”,“Q”,“B”开头,将被认为是拟合的,所以如果某地物有的拟合,有的不拟合,就需要两种野外操作码。
⑦房屋类和填充类地物将自动被认为是闭合的。
⑧房屋类和符号定义文件第14类别地物如只测三个点,系统会自动给出第四个点。
⑨对于查不到CASS编码的地物以及没有测够点数的地物,如只测一个点,自动绘图时不做处理,如测两点以上按线性地物处理。
CASS5.0系统预先定义了一个JCODE.DEF文件,用户可以编辑JCODE.DEF文件以满足自己的需要,但要注意不能重复。
表D-1 线面状地物符号代码表例如:K0──直折线型的陡坎,U0──曲线型的陡坎,W1──土围墙T0──标准铁路(大比例尺),Y012.5──以该点为圆心半径为12.5m的圆CASS7.0 野外操作码表D-2 点状地物符号代码表CASS7.0 野外操作码表D-3 描述连接关系的符号的含义“+”、“-”符号的意义:(“+”、“-”表示连线方向)1 2 1 21(F1)2+ 1(F1)2-操作码的具体构成规则如下:1.对于地物的第一点,操作码=地物代码。
CASS7.0步骤
南方CASS7.0方格网法土石方计算操作步骤一、采用批量删减的命令删除多余的图形选工具命令——画复合线——用 C 闭合——图层管理(最左边一个)地形图图层锁点开也把其它被锁的图层打开——确定——地物编辑——批量删减——依指定多边形删减——选择所画复合线——要删减哪一边就在哪一边左键点击一下就行二、提取高程点(手工提)工程应用——指定点生成数据文件——提取的点保存路径(任意命名文件名)——保存——对象捕捉设置只捕捉圆心——左键点击地物高程点的圆心——提示输入地物代码时不输用右键确定——用手工输入所选的地物高程点三、绘图处理——展高程点——选取需要的数据文件(提示注记高程点的距离就直接按空格键就行)——把录入的高程点在图层编辑器里改为红色或者其它醒目色四、工具——画复合线即场平范围边线——工程应用——方格网土方计算——选所求范围复合边线——找里程文件——输设计高程——输方格宽度即可。
五、要删除已经计算好的方格网只留复合线和展的高程点,用编辑——图层控制——删除实体所在层命令就行。
问题1:我用手工录入地貌高程点的时候输入高程输错了想撤回操作怎么处理啊?提取地貌高程点时提取了两次对算量有影响吗?如有,有什么影响呢?答:进入数据文件里直接修改即可,但要记下是哪些点错了,输成了什么,应该改成什么。
如果原始数据是需要自己录入的话,在记事本中应该先输入y值,再输入x值。
备注:如果场平设计高程不一样的话,1、就提两个数据文件,一个原始地貌的数据文件,一个设计高程的地貌文件;2、假定一个比最低设计场平高程低的高程;3、按原始地貌高程算一次场平方量;4、再按设计场平标高算一次场平方量;5、用原始地貌高程算出的场平方量减去按设计场平标高算出的场平方量即为所求的场平方量。
全站仪与南方CASS测绘成图软件测绘地形图今年为公历逢5年份,按省局的布置今年各站需进行测验断面的地形测绘工作。
大范围利用全站仪与数字化地形成图系统测绘数字地形图,在我省水文系统还是第一次,面对此项新的工作,有的同事可能会感到无从下手,应朋友的邀请,在此把本人这几年利用全站仪和CASS软件方面的一些感受写出来,仅供各位同事参考。
cass最新编码对照表
编码 131100 131200 131300 131400 131500 131600 131700 131900 131800 132100 133000 134100 181101 181102 181106 181410 181420 181300 181200 181201 203600 183110 183101 183102 183103 183300 183310 185200 185201 183400 183401 184710 184720 184721 184730 184731 184810 184820 165101 165103 183501 183502 183503 182100 182401 182402 182200 203610 182300 182311 图层 KZD KZD KZD KZD KZD KZD KZD KZD KZD KZD KZD KZD SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS SXSS 20 20 20 20 20 20 20 20 20 20 20 20 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 1 6 2 10 10 13 5 6 6 5 10 13 15 6 6 6 6 6 6 6 6 15 简码 gc113 gc014 gc114 gc015 gc257 gc258 gc259 gc260 gc261 gc118 gc168 gc112 continuous x0 continuous continuous 1161 1161 x0 x0 x0 continuous continuous continuous continuous 833 653 x3 gc146 X1 gc190 qiao qiao ggp x31 continuous x6 continuous hda ggp 8352 8351 8353 continuous 10421 continuous x0 x0 continuous 8231 0.1-0.5 0 0.25 0.3 0 0 0 0 0.3 0 0.3 0 0 2 1 0 0 0 0 2 1 8351 0 0.3 0 0 0 0 0 0 8232 3 3 2 2 2 2 2 2 2 3 3 2 0 0 0.1-0.5 0 0 0 0
cass编码成图编码表
A68
加油站
A69
气象站
A70
路灯
A71
照射灯
A72
喷水池
A73
垃圾台
A74
旗杆
A75
亭
A76
岗亭.岗楼
A77
钟楼.鼓楼.城楼
A78
水塔
A79
水塔烟囱
A80
环保监测点
A81
粮仓
A82
风车
A83
水磨房.水车
A84
避雷针
A85
抽水机站
A86
地下建筑物天窗
宗教设施
A87
纪念像碑
A88
碑.柱.墩
A89
不拟合边界:H -数(0-旱地,1-水稻,2-菜地,3-天然草地,4-有林地,5-行树,6-狭长灌木林,7-盐碱地,8-沙地,9-花圃)
圆形物:Y +数(0半径,1-直径两端点,2-圆周三点)
平行体: P + (X(0-9),Q(0-9),K(0-6),U(0-6)…)
控制点:C +数(0-图根点,1-埋石图根点,2-导线点,3-小三角点,4-三角点,5-土堆上的三角点,6-土堆上的小三角点,7-天文点,8-水准点,9-界址点)
4.观测平行体时,操作码为“p”或“np”。其中,“p”的含义为通过该点所画的符号应与上点所在地物的符号平行且同类,“np”的含义为通过该点所画的符号应与以上跳过n个点后的点所在的符号画平行体,对于带齿牙线的坎类符号,将会自动识别是堤还是沟。若上点或跳过n个点后的点所在的符号不为坎类或线类,系统将会自动搜索已测过的坎类或线类符号的点。因而,用于绘平行体的点,可在平行体的一“边”未测完时测对面点,亦可在测完后接着测对面的点,还可在加测其它地物点之后,测平行体的对面点。如图D-4所示。
南方cass7.0用户手册第二章CASS7.0快速入门
本文由hepin8211贡献CASS7.0 用户手册第二章速入门本章将介绍一个简单完整的实例,通过学习这个例子,初级用户就可以轻轻松松的进入 CASS 的大门。
高级用户可以跳过本章。
高级用户可以跳过本章 CASS7.0 安装之后,我们就开始学习如何做一幅简单的地形图。
本章以一个简单的例子来演示地形图的成图过程;CASS7.0 成图模式有多种,这里主要介绍“点号定位”的成图模式。
例图的路径为C:\cass70\demo\study.dwg(以安装在 C:盘为例)。
初学者可依照下面的步骤来练习,可以在短时间内学会作图。
图 2-1 例图 study.dwg图 2-2 “定显示区”菜单1.定显示区定显示区就是通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示范围。
进入 CASS7.0 主界面,鼠标单击“绘图处理”项,即出现如图 2-2 下拉菜单。
然后移至“定显示区”项,使之以高亮显示,按左键,即出现一个对话窗如图 2-3 所示。
这时,需要输入坐标数据文件名。
可参考 WINDOWS 选择打开文件的方法操作,也可直接通过键盘输入,在“文件名(N):”(即光标闪烁处)输入 C:\CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开(O)”处,按左键。
这时,命令区显示:最小坐标(米):X=31056.221,Y=53097.691 最大坐标(米):X=31237.455,Y=53286.090图 2-3 选择“定显示区”数据文件图 2-4 选择“点号定位”数据文件2. 选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项,按左键,即出现图 2-4 所示的对话框。
输入点号坐标数据文件名 C:\CASS7.0\DEMO\STUDY.DAT 后,命令区提示:读点完成! 3.展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键,这时系统弹出一个下拉菜共读入 106 个点单。
再移动鼠标选择“绘图处理”下的“展野外测点点号”项,如图 2-5 所示,按左键后,便出现如图 2-3 所示的对话框。
cass编码成图编码表
野外操作码表D-1 线面状地物符号代码表9-界址点)例如:K0──直折线型的陡坎,U0──曲线型的陡坎,W1──土围墙T0──标准铁路(大比例尺),Y012.5──以该点为圆心半径为12.5m的圆表D-2 点状地物符号代码表表D-3 描述连接关系的符号的含义“+”、“-”符号的意义:(“+”、“-”表示连线方向)1 2 1 21(F1)2+ 1(F1)2-操作码的具体构成规则如下:1.对于地物的第一点,操作码=地物代码。
如图D-1中的1、5两点(点号表示测点顺序,括号中为该测点的编码,下同)。
图D-1 地物起点的操作码2.连续观测某一地物时,操作码为“+”或“-”。
其中“+”号表示连线依测点顺序进行;“-”号表示连线依测点顺序相反的方向进行,如图D-2所示。
在CASS中,连线顺序将决定类似于坎类的齿牙线的画向,齿牙线及其它类似标记总是画向连线方向的左边,因而改变连线方向就可改变其画向。
图D-2 连续观测点的操作码3.交叉观测不同地物时,操作码为“n+”或“n-”。
其中“+”、“-”号的意义同上,n表示该点应与以上n个点前面的点相连(n=当前点号-连接点号-1,即跳点数),还可用“+A$”或“-A$”标识断点,A$是任意助记字符,当一对A $断点出现后,可重复使用A$字符。
如图D-3所示。
图D-3 交叉观测点的操作码4.观测平行体时,操作码为“p”或“np”。
其中,“p”的含义为通过该点所画的符号应与上点所在地物的符号平行且同类,“np”的含义为通过该点所画的符号应与以上跳过n个点后的点所在的符号画平行体,对于带齿牙线的坎类符号,将会自动识别是堤还是沟。
若上点或跳过n个点后的点所在的符号不为坎类或线类,系统将会自动搜索已测过的坎类或线类符号的点。
因而,用于绘平行体的点,可在平行体的一“边”未测完时测对面点,亦可在测完后接着测对面的点,还可在加测其它地物点之后,测平行体的对面点。
如图D-4所示。
图D-4 平行体观测点的操作码。
cass7.0常用命令
附录B CASS7.0常用快捷命令CASS7.0系统AutoCAD系统DD ——通用绘图命令 A ——画弧(ARC)V ——查看实体属性 C ——画圆(CIRCLE)S ——加入实体属性 CP ——拷贝(COPY)F ——图形复制 E ——删除(ERASE)RR ——符号重新生成 L ——画直线(LINE)H ——线型换向PL ——画复合线(PLINE)KK ——查询坎高LA ——设置图层(LAYER)X ——多功能复合线LT ——设置线型(LINETYPE)B ——自由连接M ——移动(MOVE)AA ——给实体加地物名P ——屏幕移动(PAN)T ——注记文字Z ——屏幕缩放(ZOOM)FF ——绘制多点房屋R ——屏幕重画(REDRAW)SS ——绘制四点房屋PE ——复合线编辑(PEDIT)W ——绘制围墙K ——绘制陡坎XP ——绘制自然斜坡G ——绘制高程点D ——绘制电力线I ——绘制道路N ——批量拟合复合线O ——批量修改复合线高WW ——批量改变复合线宽Y ——复合线上加点J ——复合线连接Q ——直角纠正附录A CASS7.0的内部编码CASS7.0绘图部分是围绕着符号定义文件WORK.DEF进行的,文件格式如下:CASS7.0编码,符号所在图层,符号类别,第一参数,第二参数,符号说明……END所有符号按绘制方式的不同分为0—20类别,各类别定义如下:1——不旋转的点状地物,如路灯,第一参数是图块名,第二参数不用;2——旋转的点状地物,如依比例门墩,第一参数是图块名,第二参数不用;3——线段(LINE),如围墙门,第一参数是线型名,第二参数不用;4——圆(CIRCLE),如转车盘,第一参数是线型名,第二参数不用;5——不拟合复合线,如栅栏,第一参数是线型名,第二参数是线宽;6——拟合复合线,如公路,第一参数是线型名,第二参数是线宽,画完复合线后系统会提示是否拟合;7——中间有文字或符号的圆,如蒙古包范围,第一参数是圆的线型名,第二参数是文字或代表符号的图块名,其中图块名需要以“gc”开头;8——中间有文字或符号的不拟合复合线,如建筑房屋,第一参数是圆的线型名,第二参数是文字或代表符号的图块名;9——中间有文字或符号的拟合复合线,如假石山范围,第一参数是圆的线型名,第二参数是文字或代表符号的图块名;10——三点或四点定位的复杂地物,如桥梁,用三点定位时,输入一边两端点和另一边任一点,两边将被认为是平行的;用四点定位时,应按顺时针或逆时针顺序依次输入一边的两端点和另一边的两端点;绘制完成会自动在ASSIST层生成一个连接四点的封闭复合线作为骨架线;第一参数是绘制附属符号的函数名,第二参数若为0,定三点后系统会提示输入第四个点,若为1,则只能用三点定位;11——两边平行的复杂地物,如依比例围墙,骨架线的一边是白色以便区分,第一参数是绘制附属符号的函数名,第二参数时缺省的两平行线间宽度,该值若为负数,运行时将不再提示用户确认默认宽度或输入新宽度;12——以圆为骨架线的复杂地物,如堆式窑,第一参数是绘制附属符号的函数名,第二参数不用;13——两点定位的复杂地物,如宣传橱窗,第一参数是绘制附属符号的函数名,第二参数如为0,会在ASSIST层上生成一个连接两点的骨架线;14——四点连成的地物,如依比例电线塔,第一参数是绘制附属符号的函数名,如不用绘制附属符号则为“0”,第二参数不用;15——两边平行无附属符号的地物,如双线干沟,第一参数是右边线的线型名,第二参数是左边线的线型名,16——向两边平行的地物,如有管堤的管线,第一参数是中间线的线型名,第二参数是两边线的距离;17——填充类地物,如各种植被土质填充,第一参数是填充边界的线型,第二参数若以“gc”开头,则是填充的图块名,否则是按阴影方式填充的阴影名,如果同时填充两种图块,如改良草地,则第二参数有两种图块的名字,中间以“-”隔开;18——每个顶点有附属符号的复合线,如电力线,第一参数是绘制附属符号的函数名,第二参数若为1,复合线将放在ASSIST层上作为骨架线。
cass编码引导文件的具体步骤
CASS编码是一种用于邮政位置区域验证的系统,可以帮助邮政服务提供商和企业准确、高效地处理邮件。
CASS编码引导文件是CASS系统中的重要组成部分,它包含了用于构建CASS编码数据的具体步骤。
本文将详细介绍CASS编码引导文件的具体步骤,帮助读者更好地理解和应用CASS编码技术。
一、准备工作在开始使用CASS编码引导文件之前,需要进行一些准备工作,包括:1. 获取CASS编码软件2. 确保计算机系统符合CASS编码软件的系统要求3. 确保拥有最新的CASS编码引导文件二、安装CASS编码软件安装CASS编码软件是使用CASS编码引导文件的第一步,具体步骤如下:1. 打开CASS编码软件安装程序2. 点击“下一步”开始安装3. 阅读并接受许可协议4. 选择安装路径5. 等待安装完成三、导入CASS编码引导文件一旦CASS编码软件安装完成,就可以开始导入CASS编码引导文件了。
具体步骤如下:1. 打开CASS编码软件2. 点击“文件”菜单,选择“导入引导文件”3. 在弹出的对话框中选择要导入的CASS编码引导文件4. 点击“确定”开始导入四、更新CASS编码引导文件定期更新CASS编码引导文件是非常重要的,可以确保使用最新的位置区域验证规则和数据。
具体步骤如下:1. 打开CASS编码软件2. 点击“帮助”菜单,选择“检查更新”3. 如果有新版本的CASS编码引导文件可用,点击“更新”按钮进行下载和安装4. 等待更新完成,然后重新启动CASS编码软件五、使用CASS编码引导文件一旦CASS编码引导文件导入并更新完成,就可以开始使用CASS编码软件进行位置区域验证了。
具体步骤如下:1. 打开CASS编码软件2. 点击“位置区域验证”选项3. 输入要验证的位置区域信息4. 点击“验证”按钮5. 等待验证结果显示六、注意事项在使用CASS编码引导文件的过程中需要注意以下事项:1. 定期更新CASS编码引导文件,确保使用最新的位置区域验证规则和数据2. 在使用CASS编码软件进行位置区域验证时,确保输入的位置区域信息准确无误3. 注意CASS编码软件的系统要求,确保计算机系统符合要求4. 如遇到问题,及时通联CASS编码软件的技术支持七、总结CASS编码引导文件是CASS系统中的重要组成部分,通过本文介绍的具体步骤,读者可以更好地理解和应用CASS编码技术。
CASS编码表
CASS编码表131100,KZD,20,gc113,3,三角点131200,KZD,20,gc014,3,土堆上的三角点131300,KZD,20,gc114,2,小三角点131400,KZD,20,gc015,2,土堆上的小三角点131500,KZD,20,gc257,2,导线点131600,KZD,20,gc258,2,土堆上的导线点131700,KZD,20,gc259,2,埋石图根点131900,KZD,20,gc260,2,土堆上的埋石图根点131800,KZD,20,gc261,2,不埋石图根点132100,KZD,20,gc118,3,水准点133000,KZD,20,gc168,3,卫星定位等级点134100,KZD,20,gc112,2,独立天文点181101,SXSS,6,continuous,0,岸线181102,SXSS,6,x0,0,高水位岸线181106,SXSS,6,continuous,0.1-0.5,单线渐变河流181410,SXSS,6,continuous,0,地下河段.渠段入口181420,SXSS,6,1161,0,已明流路地下河段.渠段181300,SXSS,6,1161,0,消失河段181200,SXSS,6,x0,0,时令河181201,SXSS,6,x0,0.1-0.5,单线渐变时令河203600,SXSS,6,x0,0,干河床183110,SXSS,6,continuous,0.25,运河183101,SXSS,6,continuous,0.3,一般单线沟渠183102,SXSS,6,continuous,0,一般双线沟渠183103,SXSS,6,continuous,0,渠首183300,SXSS,6,833,0,未加固沟堑183310,SXSS,6,653,0,已加固沟堑185200,SXSS,6,x3,0.3,坎儿井185201,SXSS,1,gc146,0,坎儿井竖井183400,SXSS,6,X1,0.3,地下灌渠183401,SXSS,2,gc190,0,地下灌渠出水口184710,SXSS,10,qiao,0,带柱的输水槽184720,SXSS,10,qiao,2,不带柱的输水槽184721,SXSS,13,ggp,1,半依比例的输水槽184730,SXSS,5,x31,0,输水隧道184731,SXSS,6,continuous,0,输水隧道入口184810,SXSS,6,x6,0,倒虹吸通道184820,SXSS,5,continuous,0,倒虹吸入水口165101,SXSS,10,hda,2,依比例涵洞165103,SXSS,13,ggp,1,半依比例涵洞183501,SXSS,15,8352,8351,双线干沟183502,SXSS,6,8351,0,双线干沟183503,SXSS,6,8353,0.3,单线干沟182100,SXSS,6,continuous,0,湖泊182401,SXSS,6,10421,0,有坎池塘182402,SXSS,6,continuous,0,无坎池塘182200,SXSS,6,x0,0,时令湖203610,SXSS,6,x0,0,干涸湖182300,SXSS,6,continuous,0,水库水边线182311,SXSS,15,8231,8232,水库溢洪道182312,SXSS,6,8232,0,水库溢洪道182340,SXSS,13,ggp,1,水库泄洪洞182361,SXSS,15,10411a,10411,水库堤坝182362,SXSS,6,10411,0,水库堤坝182350,SXSS,6,x0,0,建筑中水库186100,SXSS,6,continuous,0.2,海岸线186200,SXSS,6,862,0,干出线186510,SXSS,17,1161,1061,沙滩186521,SXSS,2,gc201,0,沙砾滩石块186530,SXSS,17,1161,*865,沙泥滩186540,SXSS,17,1161,865,淤泥滩186551,SXSS,6,8651,0,岩石滩186552,SXSS,6,8652,0,珊瑚滩186560,SXSS,17,x4,*gc194,贝类养殖滩186561,SXSS,1,gc194,0,贝类养殖滩符号186570,SXSS,17,x4,*gc170,红树林滩186571,SXSS,1,gc170,0,红树林滩符号186580,SXSS,6,1161,0,干出滩中河道186590,SXSS,6,1161,0,潮水沟186710,SXSS,17,1161,gc262,危险岸186711,SXSS,1,gc262,0,危险岸符号186811,SXSS,9,continuous,gc195,依比例单个明礁186812,SXSS,1,gc195,0,不依比例单个明礁186813,SXSS,1,gc196,0,不依比例丛礁(明礁) 186841,SXSS,6,8651,0,依比例暗礁186842,SXSS,1,gc238,0,不依比例单个暗礁186843,SXSS,1,gc239,0,不依比例丛礁(暗礁) 186821,SXSS,6,8651,0,依比例干出礁186822,SXSS,1,gc197,0,不依比例单个干出礁186823,SXSS,1,gc198,0,不依比例丛礁(干出礁) 186831,SXSS,6,8651,0,依比例适淹礁186832,SXSS,1,gc199,0,不依比例单个适淹礁186833,SXSS,1,gc237,0,不依比例丛礁(适淹礁) 186850,SXSS,6,8652,0,珊瑚礁186900,SXSS,6,1161,0,危险海区187100,SXSS,6,continuous,0,海岛187210,SXSS,17,x4,1061,水中滩沙滩187230,SXSS,17,x4,*865,水中滩沙泥滩187240,SXSS,17,x4,*gc201,水中滩沙砾滩187310,SXSS,17,x0,*873,岸滩沙泥滩187320,SXSS,17,x4,*gc201,岸滩沙砾滩187321,SXSS,2,gc201,0,岸滩沙砾滩石块187330,SXSS,17,x0,1061,岸滩沙滩187340,SXSS,17,x0,873,岸滩泥滩187400,SXSS,17,x4,1061,沙洲185300,SXSS,2,gc068,0,泉185101,SXSS,7,continuous,gc146,依比例水井185102,SXSS,1,gc146,0,水井185110,SXSS,1,gc263,0,地热井153801,SXSS,8,10421,水,高于地面水池153802,SXSS,8,continuous,水,低于地面水池153803,SXSS,14,fours,0,有盖的水池153804,SXSS,14,fours,0,陡坎边有盖的水池185400,SXSS,6,854,0,瀑布.跌水206701,SXSS,17,continuous,1067a,能通行沼泽地206702,SXSS,17,continuous,1067b,不能通行沼泽地181103,SXSS,2,gc086,0,河流流向181104,SXSS,2,gc233,0,涨潮181105,SXSS,2,gc086,0,落潮183121,SXSS,2,gc264,0,沟渠往复流向183122,SXSS,2,gc086,0,沟渠单向流向184611,SXSS,15,833a,833,斜坡式土堤184612,SXSS,6,833,0,斜坡式土堤184621,SXSS,15,10421a,10421,坎式土堤184622,SXSS,6,10421,0,坎式土堤184602,SXSS,6,8462,0.2,垅184101,SXSS,10,qiao,2,依比例通车水闸184102,SXSS,10,qiao,2,依比例不通车水闸184106,SXSS,6,continuous,0,依比例不通车水闸(单线)184111,SXSS,1,gc265,0,能通车水闸184112,SXSS,1,gc191,0,不能通车水闸184104,SXSS,1,gc192,0,不能走人水闸184105,SXSS,8,continuous,gc192,水闸房屋184121,SXSS,1,gc266,0,能通车船闸184122,SXSS,1,gc267,0,不能通车船闸184123,SXSS,1,gc268,0,不能走人船闸153400,SXSS,1,gc104,0,水轮泵.抽水机站184201,SXSS,5,x5,0,滚水坝(虚线)184202,SXSS,5,842,0,滚水坝(坎线)184301,SXSS,15,8431,8432,拦水坝184302,SXSS,6,8432,0,拦水坝184303,SXSS,10,qiao,2,能通车的拦水坝184550,SXSS,6,10422,0,一般加固岸184541,SXSS,6,84541,0,斜坡式有栅栏加固岸184542,SXSS,6,84542,0,直立式有栅栏加固岸184510,SXSS,11,wall,0.5,防洪墙184520,SXSS,11,wall,0.5,直立式防洪墙184530,SXSS,11,wall,0.5,有栏杆的防洪墙184531,SXSS,11,wall,0.5,有栏杆的直立式防洪墙185510,SXSS,6,10421,0,土质的有滩陡岸185520,SXSS,6,1033b,0,石质的有滩陡岸185530,SXSS,6,10421,0,土质的无滩陡岸185540,SXSS,6,1033b,0,石质的无滩陡岸184410,SXSS,6,10412,0,斜坡式防波堤184420,SXSS,6,10422,0,直立式防波堤184430,SXSS,6,1054,0,石垄式防波堤141101,JMD,5,continuous,0,一般房屋141111,JMD,8,continuous,砼,砼房屋141121,JMD,8,continuous,砖,砖房屋141131,JMD,8,continuous,铁,铁房屋141141,JMD,8,continuous,钢,钢房屋141151,JMD,8,continuous,木,木房屋141161,JMD,8,continuous,混,混房屋141104,JMD,17,continuous,411b,突出房屋141103,JMD,17,continuous,411b,1:2000房屋141200,JMD,8,continuous,简,简单房屋141300,JMD,8,continuous,建,建筑房屋141400,JMD,8,x5,破,破坏房屋141500,JMD,18,pf,0,棚房141510,JMD,18,pf,0,无墙的棚房141600,JMD,5,x39,0,架空房屋141700,JMD,5,x39,0,廊房141800,JMD,5,x39,0,飘楼142111,JMD,0,yaodong,0,依比例地上窑洞142112,JMD,2,gc139,0,地上窑洞不依比例142113,JMD,8,continuous,gc139,房屋式窑洞142121,JMD,8,4212,gc140,依比例地下窑洞142122,JMD,1,gc140,0,地下窑洞142200,JMD,1,gc004,0,蒙古包142201,JMD,7,continuous,gc004,蒙古包范围151401,DLDW,1,gc071,0,开采的竖井井口(圆) 151411,DLDW,1,gc171,0,开采的竖井井口(方) 151402,DLDW,2,gc072,0,开采的斜井井口151403,DLDW,2,gc073,0,开采的平洞洞口151404,DLDW,1,gc172,0,开采的小矿井151501,DLDW,1,gc173,0,废弃的竖井井口(圆)151511,DLDW,1,gc174,0,废弃的竖井井口(方)151502,DLDW,2,gc175,0,废弃的斜井井口151503,DLDW,2,gc074,0,废弃的平洞洞口151504,DLDW,1,gc176,0,废弃的小矿井151800,DLDW,6,1161,0,露天采掘场范围线151700,DLDW,1,gc269,0,石油.天然气井151710,DLDW,8,continuous,gc269,海上平台151600,DLDW,1,gc270,0,盐井151200,DLDW,1,gc094,0,不依比例探井151210,DLDW,7,continuous,gc094,依比例探井151300,DLDW,5,continuous,0,探槽151100,DLDW,1,gc093,0,钻孔152811,DLDW,7,continuous,gc070,依比例液体.气体储存设备(圆)152812,DLDW,8,continuous,gc070,依比例液体.气体储存设备(非圆)152802,DLDW,1,gc070,0,不依比例液体.气体储存设备152610,DLDW,1,gc214,0,塔形建筑物152611,DLDW,7,continuous,gc214,塔形建筑物范围152620,DLDW,1,gc102,0,水塔152621,DLDW,7,continuous,gc102,水塔范围152630,DLDW,1,gc030,0,水塔烟囱152631,DLDW,7,continuous,gc030,水塔烟囱范围152700,DLDW,1,gc095,0,烟囱152701,DLDW,7,continuous,gc095,烟囱范围152702,DLDW,5,continuous,0,烟道152703,DLDW,5,x5,0,架空烟道152640,DLDW,1,gc271,0,放空火炬206800,DLDW,6,1161,0,盐田.盐场范围线158601,DLDW,12,round,0,堆式窑158602,DLDW,1,gc181,0,窑158603,DLDW,8,continuous,gc181,台式窑152900,DLDW,1,gc018,0,露天设备152901,DLDW,8,1161,gc018,露天设备范围(非圆) 152902,DLDW,7,continuous,gc018,露天设备范围(圆) 152310,DLDW,5,continuous,0,架空传送带152311,DLDW,2,gc002,0,架空传送带支柱152320,DLDW,5,continuous,0,地面上的传送带152330,DLDW,5,x5,0,地面下的传送带152340,DLDW,13,ggp,1,1:2000传送带152210,DLDW,10,diaoche,1,龙门吊152220,DLDW,10,diaoche,1,天吊152401,DLDW,1,gc170,0,漏斗符号152402,DLDW,5,continuous,0,漏斗辅助线152410,DLDW,14,fours,1,斗在中间的漏斗152420,DLDW,14,fours,1,斗在一侧的漏斗152430,DLDW,2,gc177,0,斗在墙上的漏斗152440,DLDW,12,round,0,圆形斗在坑内的漏斗152441,DLDW,14,fours,0,方形斗在坑内的漏斗152100,DLDW,1,gc016,0,起重机152110,DLDW,10,diaoche,0,起重机轨道152501,DLDW,11,wall,2.0,依比例滑槽152503,DLDW,5,5253,0,不依比例滑槽158400,DLDW,1,gc017,0,地磅158402,DLDW,8,X32,gc017,雨罩下的地磅158403,DLDW,8,1161,gc017,露天的地磅158501,DLDW,8,continuous,货栈,有平台露天货栈158502,DLDW,8,1161,货栈,无平台露天货栈153500,DLDW,8,1161,球,打谷场.球场153600,DLDW,8,536,牲,饲养场186600,DLDW,6,1161,0,水产养殖场153700,DLDW,8,continuous,gc272,温室.大棚153701,DLDW,1,gc272,0,温室.大棚符号153101,DLDW,8,continuous,gc034,依比例粮仓153102,DLDW,1,gc034,0,不依比例粮仓153103,DLDW,17,1161,gc034,粮仓群153104,DLDW,17,443,gc034,有围墙的粮仓群153300,DLDW,1,gc036,0,水磨房.水车153200,DLDW,1,gc035,0,风车153910,DLDW,1,gc273,0,药浴池153901,DLDW,17,continuous,1061,依比例积肥池153902,DLDW,1,gc178,0,不依比例积肥池154600,DLDW,1,gc136,0,学校154700,DLDW,1,gc138,0,医疗点159110,DLDW,21,continuous-continuous,0.6,体育馆.科技馆159120,DLDW,8,continuous,gc274,宾馆饭店159130,DLDW,8,continuous,gc275,超市159140,DLDW,8,continuous,gc276,剧院.电影院154810,DLDW,5,continuous,0,有看台露天体育场154811,DLDW,5,continuous,0,有看台露天体育场主席台154812,DLDW,5,continuous,0,有看台露天体育场门洞154820,DLDW,5,continuous,0,无看台露天体育场154830,DLDW,8,continuous,台,露天舞台154900,DLDW,8,continuous,泳,游泳池159150,DLDW,8,continuous,gc277,电视台159160,DLDW,8,continuous,gc278,电信局159170,DLDW,8,continuous,gc279,邮局155800,DLDW,1,gc180,0,电视发射塔155810,DLDW,9,continuous,gc180,电视发射塔范围155701,DLDW,8,continuous,gc132,建筑物上无线电杆.塔155703,DLDW,18,gkg,0,依比例无线电杆.塔155702,DLDW,1,gc132,0,无线电杆.塔159200,DLDW,1,gc280,0,电话亭158800,DLDW,8,continuous,厕,厕所155520,DLDW,9,1161,垃圾场,垃圾场155500,DLDW,1,gc022,0,不依比例垃圾台155510,DLDW,8,continuous,gc022,依比例垃圾台158702,DLDW,17,1161,gc111,依比例坟地158703,DLDW,1,gc111,0,不依比例坟地158701,DLDW,1,gc110,0,独立大坟158711,DLDW,9,1161,gc110,独立大坟范围157410,DLDW,8,continuous,gc282,古迹范围157411,DLDW,1,gc282,0,不依比例古迹157420,DLDW,8,1161,gc282,遗址157400,DLDW,5,574,0,烽火台157201,DLDW,7,continuous,gc024,依比例旧碉堡157202,DLDW,1,gc024,0,旧碉堡156201,DLDW,8,continuous,gc283,依比例碑.柱.墩156202,DLDW,1,gc283,0,碑.柱.墩156101,DLDW,8,continuous,gc105,依比例纪念碑156102,DLDW,1,gc105,0,纪念碑156500,DLDW,13,ggp,0,依比例彩门.牌坊.牌楼156501,DLDW,1,gc284,0,不依比例彩门.牌坊.牌楼157101,DLDW,8,continuous,gc023,依比例钟楼.城楼.鼓楼157102,DLDW,1,gc023,0,钟楼.城楼.鼓楼156601,DLDW,8,continuous,gc100,依比例亭底座156603,DLDW,8,x5,gc100,依比例亭顶156602,DLDW,1,gc100,0,亭156211,DLDW,8,continuous,gc106,依比例文物碑石156212,DLDW,1,gc106,0,文物碑石156400,DLDW,1,gc098,0,旗杆156301,DLDW,8,continuous,gc107,依比例塑像156302,DLDW,1,gc107,0,塑像157501,DLDW,8,continuous,gc108,依比例庙宇157502,DLDW,1,gc108,0,庙宇156220,DLDW,1,gc285,0,华表157801,DLDW,8,continuous,gc027,依比例清真寺157802,DLDW,1,gc027,0,清真寺157701,DLDW,8,continuous,gc026,依比例教堂157702,DLDW,1,gc026,0,教堂157301,DLDW,8,continuous,gc029,依比例宝塔.经塔157302,DLDW,1,gc029,0,宝塔.经塔157901,DLDW,9,1161,gc028,依比例敖包.经堆157902,DLDW,1,gc028,0,敖包.经堆157601,DLDW,8,continuous,gc025,依比例土地庙157602,DLDW,1,gc025,0,土地庙154100,DLDW,1,gc075,0,气象站154400,DLDW,1,gc054,0,水文站154110,DLDW,8,continuous,gc286,地震台154111,DLDW,1,gc286,0,不依比例地震台154120,DLDW,8,continuous,gc287,天文台154121,DLDW,1,gc287,0,不依比例天文台154300,DLDW,1,gc033,0,环保检测站154310,DLDW,8,continuous,gc033,依比例环保检测站154130,DLDW,8,continuous,gc288,卫星地面站154131,DLDW,1,gc288,0,不依比例卫星地面站154140,DLDW,8,continuous,gc289,科学实验站154141,DLDW,1,gc289,0,不依比例科学实验站144111,JMD,5,441,0,完整的长城及砖石城墙(外侧) 144112,JMD,5,continuous,0,完整的长城及砖石城墙(内侧)144113,JMD,5,continuous,0,完整的长城及砖石城墙城楼144114,JMD,10,qiao,2,完整的长城及砖石城墙城门144115,JMD,10,lt,2,完整的长城及砖石城墙台阶144121,JMD,5,4412a,0,破坏的长城及砖石城墙(外侧) 144122,JMD,5,x38,0,破坏的长城及砖石城墙(内侧) 144201,JMD,5,442,0,土城墙(外侧)144202,JMD,5,continuous,0,土城墙(内侧)144211,JMD,10,qiao,2,土城墙城门144212,JMD,3,continuous,0,土城墙豁口144221,JMD,5,442a,0,损坏的土城墙(外侧)144222,JMD,5,x38,0,损坏的土城墙(内侧)144301,JMD,11,wall,0.3,依比例围墙144302,JMD,5,443,0.3,不依比例围墙144400,JMD,5,444,0,栅栏.栏杆144500,JMD,5,445,0,篱笆144600,JMD,18,hs,gc170,活树篱笆144700,JMD,5,447,0,铁丝网158301,JMD,8,continuous,gc290,依比例地下建筑物出入口158303,JMD,2,gc290,0,敞开式地下建筑物出入口158302,JMD,2,gc010,0,不依比例地下建筑物出入口158304,JMD,1,gc294,0,地铁站158305,JMD,8,continuous,gc294,依比例地铁站143501,JMD,2,gc169,0,地下室的天窗143502,JMD,1,gc011,0,地下建筑物通风口143111,JMD,5,x32,0,无墙壁柱廊143112,JMD,5,continuous,0,柱廊有墙壁边143800,JMD,5,x32,0,门顶雨罩140001,JMD,0,yangtai,0,阳台143130,JMD,5,x32,0,檐廊143131,JMD,5,x5,0,挑廊143140,JMD,10,xktl,0,悬空通廊143200,JMD,10,qiao,2,门洞下跨道143301,JMD,10,lt,2,台阶143302,JMD,10,lt,2,有边台阶143303,JMD,0,xp,0,U形台阶143400,JMD,10,lt,2,室外楼梯143410,JMD,0,xp,5,不规则楼梯143601,JMD,0,linend,0,围墙门143602,JMD,0,yuanmen,0,有门房的院门143701,JMD,14,0,0,依比例门墩143702,JMD,2,gc002,0,不依比例门墩143911,JMD,5,x32,0,依比例支柱.墩(虚线) 143912,JMD,14,0,0,依比例支柱.墩(方形) 143913,JMD,4,continuous,0,依比例支柱.墩(圆形) 143901,JMD,2,gc002,0,不依比例支柱.墩(方形实心) 143903,JMD,2,gc291,0,不依比例支柱.墩(方形空心) 143902,JMD,1,gc170,0,不依比例支柱.墩(圆形) 155210,DLDW,1,gc097,0,路灯155221,DLDW,1,gc019,0,杆式照射灯155222,DLDW,14,fours,0,桥式照射灯基塔155223,DLDW,5,x5,0,桥式照射灯虚线155224,DLDW,1,gc179,0,塔式照射灯155600,DLDW,1,gc101,0,岗亭.岗楼155610,DLDW,9,continuous,gc101,依比例岗亭.岗楼154500,DLDW,18,gkg,1,多柱宣传橱窗154510,DLDW,1,gc292,0,单柱宣传橱窗155300,DLDW,1,gc020,0,喷水池155301,DLDW,7,continuous,gc020,喷水池范围155400,DLDW,1,gc021,0,假石山155401,DLDW,9,1161,gc021,假石山范围155900,DLDW,1,gc103,0,避雷针161101,DLSS,11,tl1,-1.435,依比例一般铁路161109,DLSS,11,tl1,-0.8,不依比例一般铁路161201,DLSS,11,tl1,-1.435,依比例电气化铁路161209,DLSS,11,tl1,-0.8,不依比例电气化铁路161203,DLSS,13,ggp,0,依比例电气化铁路电线架161204,DLSS,2,gc182,0,不依比例电气化铁路电线架161401,DLSS,11,tl1,-1.435,依比例建筑中铁路161409,DLSS,11,tl1,-0.8,不依比例建筑中铁路161301,DLSS,11,tl1,1.435,依比例窄轨铁路161309,DLSS,11,tl1,-0.6,不依比例窄轨铁路162110,DLSS,5,continuous,0,有雨棚的站台162111,DLSS,14,pf,0,站台雨棚162112,DLSS,2,gc291,0,雨棚支柱162120,DLSS,5,continuous,0,露天的站台162300,DLSS,5,x5,0,地道162200,DLSS,5,continuous,0,露天的天桥162202,DLSS,18,jdfw,0,封闭的天桥162201,DLSS,10,lt,2,天桥台阶162401,DLSS,1,gc183,0,高柱信号灯162402,DLSS,1,gc184,0,矮柱信号灯162500,DLSS,1,gc203,0,臂板信号灯162600,DLSS,1,gc204,0,水鹤162700,DLSS,0,linend,0.6,车挡162710,DLSS,0,linend,0.0,车挡1:2000 162800,DLSS,12,round,0,依比例机车转盘162810,DLSS,1,gc293,0,不依比例机车转盘163100,DLSS,6,continuous,0.4,高速公路163110,DLSS,5,continuous,0.4,高速公路临时停车点163120,DLSS,6,continuous,0.3,高速公路隔离带163400,DLSS,6,x33,0.4,建筑中高速公路163220,DLSS,6,continuous,0.3,国道163221,DLSS,6,continuous,0,国道细边线163222,DLSS,6,continuous,0.3,国道隔离带163510,DLSS,6,x34,0.3,建筑中国道163230,DLSS,6,continuous,0.3,省道163231,DLSS,6,continuous,0,省道细边线163232,DLSS,6,continuous,0.3,省道隔离带163520,DLSS,6,x35,0.3,建筑中省道163240,DLSS,6,continuous,0.3,专用公路163241,DLSS,6,continuous,0,专用公路细边线163530,DLSS,6,x29,0.3,建筑中专用公路163300,DLSS,6,continuous,0.2,县道乡道163310,DLSS,6,continuous,0,县道乡道细边线163320,DLSS,6,continuous,0.3,县道乡道带路肩163600,DLSS,6,x13,0.2,建筑中县道乡道161910,DLSS,11,tl1,-1.0,地面下地铁161912,DLSS,11,tl1,-1.0,地面上地铁161921,DLSS,16,x36,0.8,轻轨线路161922,DLSS,16,x36,0.6,轻轨线路1:2000 161923,DLSS,1,gc327,0,轻轨站标识161600,DLSS,6,continuous,0,电车轨道161601,DLSS,13,ggp,0,电车轨道双电杆161602,DLSS,2,gc295,0,电车轨道单电杆164700,DLSS,6,continuous,0.4,快速路边线164710,DLSS,6,x37,0.15,快速路中线164600,DLSS,6,continuous,0.4,高架路164610,DLSS,6,x5,0,高架路支柱164620,DLSS,6,10422,0,高架路引道164810,DLSS,6,continuous,0.35,街道主干路164820,DLSS,6,continuous,0.25,街道次干路164830,DLSS,6,continuous,0.15,街道支路164400,DLSS,6,x6,0,内部道路164500,DLSS,11,wall,2.0,阶梯路164100,DLSS,6,x2,0.2,机耕路虚线边164110,DLSS,6,continuous,0.2,机耕路实线边164201,DLSS,6,x3,0.2,依比例乡村路虚线164211,DLSS,6,continuous,0.2,依比例乡村路实线164202,DLSS,6,x2,0.3,不依比例乡村路164300,DLSS,6,x3,0.3,小路165610,DLSS,1,gc296,0,长途汽车站165604,DLSS,1,gc076,0,汽车停车站155100,DLSS,1,gc096,0,加油站165620,DLSS,8,1161,gc297,停车场165621,DLSS,1,gc297,0,停车场符号165631,DLSS,1,gc298,0,车道信号灯165632,DLSS,1,gc299,0,人行横道信号灯165640,DLSS,18,pf,0,收费站165641,DLSS,5,continuous,0,收费站服务区165642,DLSS,13,ggp,1,半依比例收费站166210,DLSS,10,qiao,2,单层车行桥166240,DLSS,10,qiao,2,并行车行桥166241,DLSS,5,continuous,0,并行车行桥分界线166220,DLSS,10,qiao,2,有人行道车行桥166221,DLSS,5,x6,0,车行桥人行道166230,DLSS,10,qiao,2,有输水槽车行桥166300,DLSS,10,qiao,2,双层桥166310,DLSS,6,continuous,0,双层桥引桥166800,DLSS,10,qiao,2,漫水桥.浮桥166900,DLSS,6,continuous,0,立交桥匝道158100,DLSS,5,continuous,0,过街天桥158202,DLSS,5,x5,0,过街地道166401,DLSS,10,qiao,2,依比例人行桥166402,DLSS,13,ggp,1,不依比例人行桥166700,DLSS,10,qiao,2,亭桥.廊桥166600,DLSS,10,qiao,0,铁索桥166610,DLSS,13,ggp,1,不依比例铁索桥166501,DLSS,10,qiao,0,依比例级面桥166502,DLSS,13,ggp,1,不依比例级面桥166810,DLSS,10,qiao,2,栈桥165210,DLSS,6,x5,0,隧道里的铁路线165201,DLSS,5,10422,0,依比例隧道入口165202,DLSS,0,suidao,0,不依比例隧道入口165500,DLSS,18,pf,0,明峒165510,DLSS,6,x5,0,明峒里的铁路线165811,DLSS,13,ggp,1,铁路平交道口栏木165301,DLSS,6,653,0,已加固路堑165302,DLSS,6,10421,0,未加固路堑165401,DLSS,6,653,0,已加固路堤165402,DLSS,6,833,0,未加固路堤165605,DLSS,1,gc300,0,中国零公里标志165606,DLSS,1,gc328,0,省市零公里标志165603,DLSS,1,gc052,0,路标165601,DLSS,1,gc038,0,里程碑165611,DLSS,1,gc255,0,1:2000里程碑165602,DLSS,1,gc039,0,坡度标167810,DLSS,1,gc311,0,水运港客运站167610,DLSS,6,continuous,0,顺岸式固定码头167620,DLSS,6,continuous,0,堤坝式固定码头167700,DLSS,5,continuous,0,浮码头167710,DLSS,5,x5,0,浮码头架空过道167800,DLSS,1,gc055,0,停泊场168101,DLSS,1,gc056,0,不依比例灯塔168111,DLSS,7,continuous,gc056,依比例灯塔168102,DLSS,1,gc057,0,灯桩168103,DLSS,1,gc147,0,灯船168200,DLSS,1,gc312,0,浮标.灯浮标168300,DLSS,1,gc061,0,岸标.立标168600,DLSS,1,gc063,0,信号杆168400,DLSS,1,gc060,0,系船浮筒168500,DLSS,1,gc062,0,过江管线标169001,DLSS,1,gc064,0,露出的沉船169002,DLSS,1,gc065,0,淹没的沉船169012,DLSS,9,1161,gc065,沉船范围线169003,DLSS,2,gc066,0,急流169013,DLSS,9,1161,gc066,急流范围线169004,DLSS,1,gc067,0,旋涡169014,DLSS,9,1161,gc067,旋涡范围线168700,DLSS,2,gc185,0,通航起迄点161701,DLSS,11,tl1,-0.8,缆车道161501,DLSS,11,tl1,1.435,依比例简易铁路161502,DLSS,11,tl1,-0.5,不依比例简易铁路161810,DLSS,5,continuous,0,依比例架空索道161811,DLSS,14,0,0,架空索道柱架161800,DLSS,18,gkg,0,不依比例架空索道167110,DLSS,5,x5,0.5,汽车渡167120,DLSS,5,x5,0.5,火车渡191101,JJ,5,911a,0.75,国界191111,JJ,1,gc240,0,国界的界桩.界碑191102,JJ,5,911b,0,未定国界191201,JJ,5,912a,0.6,省级行政区已定界191211,JJ,1,gc316,0,省级行政区界标191202,JJ,5,x22,0.6,省级行政区未定界191220,JJ,5,912b,0.5,特别行政区界191221,JJ,1,gc316,0,特别行政区界标191301,JJ,5,913a,0.5,地级行政区已定界191311,JJ,1,gc316,0,地级行政区界标191302,JJ,5,x23,0.5,地级行政区未定界191401,JJ,5,914a,0.4,县级行政区已定界191411,JJ,1,gc316,0,县级行政区界标191402,JJ,5,x24,0.4,县级行政区未定界191501,JJ,5,915a,0.25,乡镇已定界191502,JJ,5,x25,0.25,乡镇未定界191600,JJ,5,916,0.2,村界191700,JJ,5,917,0.2,组界192100,JJ,5,921,0.4,特殊地区界192110,JJ,5,921,0.2,开发区保税区界192200,JJ,5,922,0.2,自然文化保护区界193100,JJ,5,continuous,0.3,建设用地边界193200,JJ,5,continuous,0.2,基本农田界193300,JJ,5,continuous,0.2,国有土地界201101,DGX,19,continuous,0.15,等高线首曲线201102,DGX,19,continuous,0.3,等高线计曲线201103,DGX,19,x12,0.15,等高线间曲线201199,RIDGE,5,continuous,0,地性线201300,DGX,3,continuous,0,示坡线202101,GCD,0,gcd,0,一般高程点202300,GCD,0,gcd,0,比高点及其注记202200,DMTZ,1,gc245,0,特殊高程点186301,DSX,19,continuous,0.15,等深线首曲线186302,DSX,19,continuous,0.3,等深线计曲线186400,GCD,0,gcd,0,水深点205201,DMTZ,9,continuous,gc324,依比例独立石205202,DMTZ,2,gc324,0,不依比例独立石205501,DMTZ,6,1161,0,依比例土堆范围205502,DMTZ,6,10411,0,依比例土堆斜坡线205503,DMTZ,1,gc243,0,不依比例土堆205301,DMTZ,9,1161,gc087,依比例石堆205302,DMTZ,2,gc087,0,不依比例石堆203800,DMTZ,2,gc241,0,岩溶漏斗205601,DMTZ,6,854,0,依比例坑穴205602,DMTZ,1,gc244,0,不依比例坑穴205101,DMTZ,0,yaodong,0,依比例山洞205102,DMTZ,2,gc242,0,不依比例山洞203500,DMTZ,6,10421,0,冲沟203701,DMTZ,5,continuous,0,依比例地裂缝203703,DMTZ,6,continuous,0.15,不依比例地裂缝203310,DMTZ,0,kan,10421,土质的陡崖203320,DMTZ,0,kan,1033b,石质的陡崖204201,DMTZ,0,kan,10421,未加固陡坎204202,DMTZ,0,kan,10422,加固陡坎203420,DMTZ,17,1161,gc201,露岩地203421,DMTZ,1,gc201,0,露岩地符号203410,DMTZ,6,1033b,0,陡石山206100,DMTZ,17,continuous,1061,平沙地203110,DMTZ,6,10421,0,沙土的崩崖203120,DMTZ,6,1033b,0,石质的崩崖203200,DMTZ,6,1161,0,滑坡范围线204101,DMTZ,6,10411,0,未加固斜坡204102,DMTZ,6,10412,0,加固斜坡204300,DMTZ,6,10421,0,梯田坎205401,DMTZ,6,1161,0,依比例石垄205402,DMTZ,6,1054,0,不依比例石垄204400,DMTZ,0,xp,1,自然斜坡204410,DMTZ,0,xp,3,加固自然斜坡204420,DMTZ,0,xp,6,自然陡崖204430,DMTZ,0,xp,8,自然陡坎204440,DMTZ,0,xp,10,加固自然陡坎216100,ZBTZ,6,1161,0,地类界211100,ZBTZ,17,1161,gc120,稻田211101,ZBTZ,1,gc120,0,单个稻田符号211900,ZBTZ,17,1161,gc330,水浇地211110,ZBTZ,6,continuous,0.2,单线田埂211121,ZBTZ,15,10421a,10421,双线田埂211122,ZBTZ,6,10421,0,双线田埂211200,ZBTZ,17,1161,gc119,旱地211201,ZBTZ,1,gc119,0,单个旱地符号211400,ZBTZ,17,1161,gc123,菜地211401,ZBTZ,1,gc123,0,单个菜地符号211300,ZBTZ,17,continuous,gc126,水生经济作物地211301,ZBTZ,1,gc126,0,单个水生经济作物地符号206900,ZBTZ,6,1161,0,台田212100,ZBTZ,17,1161,gc325,果园212101,ZBTZ,1,gc325,0,单个果园符号212200,ZBTZ,17,1161,gc205,桑园212201,ZBTZ,1,gc205,0,单个桑园符号212300,ZBTZ,17,1161,gc206,茶园212301,ZBTZ,1,gc206,0,单个茶园符号212400,ZBTZ,17,1161,gc207,橡胶园212401,ZBTZ,1,gc207,0,单个橡胶园符号212600,ZBTZ,17,1161,gc125,其他经济林212601,ZBTZ,1,gc125,0,单个其他经济林符号212500,ZBTZ,17,1161,gc165,经济作物地212501,ZBTZ,1,gc165,0,单个经济作物地符号213100,ZBTZ,17,1161,gc326,成林213101,ZBTZ,1,gc326,0,单个成林符号213500,ZBTZ,17,1161,gc170,幼林.苗圃213501,ZBTZ,1,gc170,0,幼林.苗圃符号213201,ZBTZ,17,1161,gc160,大面积灌木林。
浅谈CASS7.0与9.0的变化
<Bstyle='color:black;background-color:#ffff66'>浅谈</B>CASS7.0 与9.0 的变化(作者:张浪静 2011 年 4 月22 日)1995 版地形图图式与2007 版发生了很多的变化,所以与之相关的软件也发生了大的转变。
本文以使用最广的南方CASS7.0 和9.0 为平台说明软件变化。
目的是为了将原有正版或者非正版7.0 图形转变为正版9.0 图形。
一、2007 版地形图图式与1995 版的变化:GB /T20257 《国家基本比例尺地图图式》现分为4个部分:第1 部分:1:5001:1000 1:2000 地形图图式;第2 部分:1:5000 1:10000 地形图图式;第3部分:1:25000 1:50000 1:100000 地形图图式;第4部分:1:250000 1:5000001:1000000 地形图图式。
本文只对GB /T20257 的第1 部分进行讨论。
本部分代替GB /T7929―1995《1:500,1:1000,1:2000 地形图图式》。
本部分与GB /T7929―1995 相比主要变化如下:1、地形图颜色除单色外,也可用四色(CMYK),按规定色值进行分色;2、地图要素分类中将“居民地和栅栏”与“工矿建(构)筑物及其他设施”合并为“居民地及设施”,“地貌和土质”、“植被”调整为“地貌”、“植被与土质”;3、G PS控制点、卫生所、轻便轨道等名称分别更名为卫星定位等级点、医疗点、简易轨道等;4、导线点符号与图根点符号互换;5、公路等级按行政等级区分符号,并加注公路技术等级代码和行政等级代码及编号;6、增加了地热井、船闸、扬水站、有地下室的房屋、突出房屋、邮局、电信局、宾馆饭店、超市、剧院、电影院、电视台、体育馆、科技馆、博物馆、展览馆、地震台、天文台、科学试验站、放空火炬、海上平台、垃圾场、古迹、遗址、文物碑石、磁浮铁轨、轻轨线路、地铁、匝道、快速路、高架快速路、主干路、次干路、支路、公路零公里标志、长途汽车站(场)、水运港客运站、特别行政区界线、开发区、保税区界线、比高点及注记、其他经济林、特殊树等符号;7、对危险岸、加固岸、棚房、窑洞、山洞、油气井、盐井、温室、贮水池、传送带、学校、彩门、牌坊、塑像、钟楼、鼓楼、电视发射塔、高速公路、高架路、铁索桥、铁路平交道口、缆车道、输水渡槽、浮码头、收费站、变电室、特殊地区界线、陡石山、果园、成林等符号进行了修改,并对一些符号的尺寸进行了调整;8、删除挡土墙、立体交叉路等符号;二、南方CASS7.0 与9.0 的变化南方CASS 系列软件均是在CAD 下二次开发的,所以软件的变化主要集中在点和线的变化上,具体的来说在CASS7.0 和9.0 中有如下的变化:1、线型发生变化的线型有31 种,新增加的线型有18 种,具体如下表:发生变化的线型1 *X22 省级行政区未定界7.0 A,6,-1.2,1.6,-1.29.0 A,4.5,-1.5,1.5,-1.52 *X23 地级行政区未定界7.0 A,6,-2,6,-1.2,1.6,-1.29.0 A,4.5,-1,4.5,-1,1.5,-13 *X24 县级行政区未定界7.0 A,6,-1.2,1.6,-1.29.0 A,4.5,-1,1.5,-14 *X25 乡镇未定界7.0 A,6,-2,6,-1.2,1.6,-1.29.0 A,4.5,-1,4.5,-1.5,1.5,-1.55 *443,------@-------@--------@---------@----不依比例围墙7.0 A,9.4,[11,AAA.SHX,Y .15],0.69.0 A,5,[11,AAA.SHX,S 0.83],56 *8231 水库溢洪道右7.0 A,3,-1,1.5,[8,AAA.SHX,S 0.6,Y 0.6],1.5,-19.0 A,3,-1.5,1.5,[8,AAA.SHX,S 0.6,Y 0.6],1.5,-1.57 *8232 水库溢洪道左7.0 A,1.5,[8,AAA.SHX,S 0.6],1.5,-1,3,-19.0 A,1.5,[8,AAA.SHX,S 0.6],1.5,-1.5,3,-1.58 *842 滚水坝(坎线)7.0 A,1.6,[8,AAA.SHX,S 0.8,Y 0.8],0.000000000019.0 A,2,[8,AAA.SHX,S 0.8,Y 0.8],0.000000000019 *8351,--- |--- |---双线干沟左7.0 A,3,-1,1.5,[2,AAA.SHX],1.5,-19.0 A,3,-1.5,1.5,[2,AAA.SHX],1.5,-1.510 *8352,--- |--- |--- 双线干沟右7.0 A,1.5,[2,AAA.SHX,Y 1],1.5,-1,3,-19.0 A,1.5,[2,AAA.SHX,Y 1],1.5,-1.5,3,-1.511 *8353,--- |--- |--- 单线干沟7.0 A,1.5,[2,AAA.SHX,Y -.1],1.5,-1,1.5,[2,AAA.SHX,Y 1.1],1.5,-19.0 A,1.5,[2,AAA.SHX,Y -.1],1.5,-1.5,1.5,[2,AAA.SHX,Y 1.1],1.5,-1.512 *8432,--- |--- |--- |--- |--- |--- |---拦水坝左7.0 A,2,[18,AAA.SHX],2,[8,AAA.SHX,S 2,Y 2],0.000000000019.0 A,0.75,[8,AAA.SHX,Y 1],1.5,[35,AAA.SHX,Y 0.8],0.7513 *8431,------ |------ |------ |------ |------ 拦水坝右7.0 A,2,[10,AAA.SHX],2,[8,AAA.SHX,S 2],0.000000000019.0 A,0.75,[8,AAA.SHX,S .5],1.5,[35,AAA.SHX,Y -0.4],0.7514 *84542,-- |---@--- |---@--- |---@--- |---@---直立式有栅栏加固岸A,0,[32,AAA.SHX],2,-0.5,[3,AAA.SHX],-0.5,1,[32,AAA.SHX],4,[ 32,AAA.SHX],0.5,[8,AAA7.0 .SHX,Y 1],3.5A,4.5,[2,Aaa.SHX,Y 1],4.5,-0.5,[3,Aaa.SHX],-0.5A,1,[32,AAA.SHX],4,[32,AAA.SHX],0.5,[2,Aaa.SHX,Y 1],3.5,[32,AAA.SHX],2,-0.5,[3,Aa9.0a.SHX],-0.515 *84541,-- |---@--- |---@--- |---@--- |---@--- 斜坡式有栅栏加固岸A,0,[10,AAA.SHX],2,[9,AAA.SHX],-0.5,[3,AAA.SHX],-0.5,1,[10, AAA.SHX],2,[9,AAA.SHX]7.0,2,[10,AAA.SHX],0.5,[8,AAA.SHX,Y1],1.5,[9,AAA.SHX],2A,1,[10,AAA.SHX],2,[9,AAA.SHX],2,[10,AAA.SHX],0.5,[2,Aaa.SH X,Y 1],1.5,[9,AAA.SHX]9.0,2,[10,AAA.SHX],2,[9,AAA.SHX],-0.5,[3,Aaa.SHX],-0 .516 *862,...........干出线7.0 A,0,-0.000000001,[100,AAA.SHX,S .1],-19.0 A,0,-0.000000001,[100,AAA.SHX,S .2],-1.517 *911a,|--- |.|--- |.|--- |国界7.0A,0,-0.00000000001,[15,AAA.SHX,S .8],6,[15,AAA.SHX,S .8],-2 ,[100,AAA.SHX,S .4],-2A,0,-0.00000000001,[15,AAA.SHX,S .8],4.5,[15,AAA.SHX,S .8], -2.25,[100,AAA.SHX,S .9.04],-2.2518 *911b,|--- | |--- | |--- | |--- |未定国界7.0 A,0,-0.00000000001,[16,AAA.SHX],-109.0 A,0,-0.00000000001,[8655,AAA.SHX],-919 *912a,--..--..--..--..--..-- 省级行政区以定界7.0A,6,-1.333,[100,AAA.SHX,S .25],-1.333,[100,AAA.SHX,S .25],-1.3339.0A,4.5,-1.5,[100,AAA.SHX,S .25],-1.5,[100,AAA.SHX,S .25],-1.520 *912b,-- - -- - -- - -- -特别行政区界7.0 A,6,-1.2,1.6,-1.29.0A,4.5,-1,4.5,-1,4.5,-1.75,[100,AAA.SHX,S .25],-1.7521 *913a,-- -- . -- -- . -- -- . 地级行政区已定界7.0 A,6,-2,6,-2,[100,AAA.SHX,S .2],-29.0 A,4.5,-1,4.5,-1.75,[100,AAA.SHX,S .2],-1.7522 *914a,---.---.---.---.--- 县级行政区已定界7.0 A,6,-2,[100,AAA.SHX,S .15],-29.0 A,4.5,-1.75,[100,AAA.SHX,S .15],-1.7523 *915a,---- ---- . ---- ---- . -----乡镇已定界7.0A,6,-2,6,-1.333,[100,AAA.SHX,S .1],-1.333,[100,AAA.SHX,S .1 ],-1.3339.0A,4.5,-1,4.5,-1.5,[100,AAA.SHX,S .1],-1.5,[100,AAA.SHX,S .1 ],-1.524 *921,--- - --- - --- - --- - ---特殊地区界线7.0 A,4,-2,2,-29.0 A,3.3,[8,AAA.SHX,S 0.8],-1.6,[8,AAA.SHX,S 0.8,Y 0.8],0.0000000000125 10412,--- |--- |--- |--- |---加固斜坡7.0 A,2,[18,AAA.SHX],2,[9,AAA.SHX,Y 3],0.0000000000019.0 A,2,[18,AAA.SHX],2,[9,AAA.SHX,Y 3],0.0000000000126 *10421A 反向未加固陡坎7.0 A,2,[8,AAA.SHX],0.000000000019.0 A,2,[8,AAA.SHX,S .5],0.0000000000127 *10421 未加固陡坎7.0 A,2,[8,AAA.SHX,Y 1],0.000000000019.0 A,2,[8,AAA.SHX,S .5,Y .5],0.0000000000128 *10422A 反向加固陡坎7.0 A,2,[32,AAA.SHX],29.0 A,0.75,[8,AAA.SHX,S .5],1.5,[35,AAA.SHX,Y -0.4],0.7529 *10422 加固陡坎7.0 A,1,[8,AAA.SHX,Y 1],2,[35,AAA.SHX,Y 0.8],19.0 A,0.75,[8,AAA.SHX,S .5,Y .5],1.5,[35,AAA.SHX,Y 0.4],0.7530 *1054, 石垅式防波堤7.0 A,0,[13,AAA.SHX],-1.49.0 A,0.000000000001,[8654,AAA.SHX],-231 *1033B,---#---#---#---石质陡崖7.0 A,1,[19,AAA.SHX],19.0 A,1,[9001,AAA.SHX],1根据变化可知,主要是界线类绘制更标准,主要变化了境界线类、居民地类、水系类、地貌土质类:1)、境界线类变化的有国界、未定国界、省级行政区以定界、省级行政区未定界、地级行政区已定界、地级行政区未定界、县级行政区已定界、县级行政区未定界、乡镇已定界、乡镇未定界、特别行政区界、特殊地区界线;2)、居民地类:不依比例围墙;3)、水系类水库溢洪道右、水库溢洪道左、滚水坝(坎线)、双线干沟左、双线干沟右、单线干沟、拦水坝左、拦水坝右、直立式有栅栏加固岸、斜坡式有栅栏加固岸、干出线;4)、地貌土质类加固斜坡、反向未加固陡坎、未加固陡坎、反向加固陡坎、加固陡坎、石垅式防波堤、石质陡崖、在这些线型变化中主要以间隔或者短线尺寸以及形文件放大比例变化为主,但也有变化较大如线型*8432、*8431、*84542、*84541、*911b、*10422A、*1054、*1033B 的形文件均发生了变化,及线型样式不一样了,更有线型*912b 、*921 在7.0 中未加入形文件,但在9.0 中确分别加入了100,AAA.SHX 和8,AAA.SHX两个形文件,线型更加接近规范要求。
CASS 7.0
15
数据输入
读取全站仪数据
如果仪器类型里无所需型号或无法通 讯,先用该仪器自带的传输软件将数 据下载。将“联机”去掉,“通讯临 时文件”选择下载的数据文件, “CASS坐标文件”输入文件名。点击 “转换”,也可完成数据的转换。
16
CASS 7.0 应用
数据输入
绘制地物符号
绘制等高线 编辑与整饰 打印出图
26
绘制等高线
展高程点
27
绘制等高线
建立数字地面模型
(构建三角网)
28
绘制等高线
建立数字地面模型(构建三角网)
29
绘制等高线
建立数字地面模型(构建三角网)
30
绘制等高线
绘制等高线
31
绘制等高线
绘制等高线
32
绘制等高线
绘制等高线
33
绘制等高线
等高线的修剪
C ——画圆(CIRCLE ) CP——拷贝(COPY) E —— 删除(ERASE) L —— 画直线(LINE) PL —— 画复合线(PLINE) LA —— 设置图层(LAYER) M —— 移动(MOVE) Z —— 屏幕缩放(ZOOM)
24
CASS 常用快捷命令
3
CASS 技术框架
4
运行平台
AutoCAD2006平台
同时支持
AutoCAD2002/2004/2005/200 6平台
5
CASS7.0主界面
6
目录
1
CASS 7.0 介绍
2
CASS 7.0 应用
7
地形图的概念
CASS7.0的参数设置
CASS7.0的参数设置CASS7.0的参数设置2.1 深入了解参数配置对话框CASS7.0参数配置对话框设置CASS7.0的各种参数,用户通过设置该菜单选项,可自定义多种常用设置.操作:用鼠标左键点击"文件"菜单的"CASS7.0参数配置"项,系统会弹出一个对话框,如图2-1所示.该对话框内有四个选项卡:"地物绘制"、"电子平板"、"高级设置"、"图框设置".图2-1 CASS7.0参数设置对话框﹙1﹚地物绘制选项卡〔如图2-1〕高程注记位数:设置展绘高程点时高程注记小数点后的位数.电杆间是否连线:设置是否绘制电力电信线电杆之间的连线.围墙是否封口:设置是否将依比例围墙的端点封闭.自然斜坡短坡线长度:设置自然斜坡的短线是按新图式的固定1毫米长度还是旧图式的长线一半长度.填充符号间距:设置植被或土质填充时的符号间距,缺省为20mm.陡坎默认坎高:设置绘制陡坎后提示输入坎高时默认的坎高.﹙2﹚电子平板选项卡图2-2电子平板选项卡提供"手工输入观测值"和七种全站仪供用户在使用电子平板作业时选用.﹙3﹚高级设置选项卡图2-3高级设置选项卡生成和读入交换文件:可按骨架线或图形元素生成和读入交换文件.DTM三角形限制最小角:设置建三角网时三角形内角可允许的最小角度.系统默认为10度,若在建三角网过程中发现有较远的点无法联上时,可将此角度改小.用户目录:设置用户打开或保存数据文件的默认目录.地名库和图幅库文件:设置两个库文件的目录位置,注意库名不能改变.﹙4﹚图框设置选项卡图2-4图框设置选项卡依实际情况填写以上表格,则完成图框图角章的自定义.其中测量员、绘图员、检查员等可以到加图框的时候再填.2.2地籍参数设置街道位数和街坊位数:依实际要求设置宗地号街道、街坊位数.地号字高:依实际需要设置宗地号注记地高度.小数位数:依实际需要设置坐标、距离和面积的小数位数.界址点编号方式:提供街坊内编号和宗地内编号的切换开关.宗地图注记方式:设置宗地图注记的内容.宗地内图形:控制宗地图内图形是否满幅显示.地籍图注记:提供各种权属注记的开关供用户选用.自定义宗地图框:设置自定义的宗地图框名和尺寸,以与各项注记的文字大小和注记位置.图2-5地籍参数设置对话框2.3 深入了解AutoCAD2006系统配置对话框AutoCAD2006系统配置对话框设置CASS7.0的平台AutoCAD2006的各种参数,用户通过设置该菜单选项,可自定义多种常用参数与外设.操作:用鼠标左键点击"文件"菜单的"AutoCAD系统配置"项,系统会弹出一个对话框如图2-6所示.图2-6 AutoCAD系统配置对话框用户可以在此对CASS7.0的工作环境进行设置.这里仅介绍一些比较常用的选项的设置方法,其余选项可以参阅AutoCAD 的操作手册.﹙1﹚文件选项指定 AutoCAD 搜索支持文件、驱动程序、菜单文件和其他文件的目录.还指定一些可选的用户定义设置,例如用哪个目录进行拼写检查.搜索路径、文件名和文件位置显示 AutoCAD 使用的目录和文件列表.若要指定一个目录或文件的位置,从列表中双击该目录或文件.选择"浏览"并使用"浏览文件夹"对话框﹙一个标准的文件选择对话框﹚来定位您想使用的目录或文件.①支持文件搜索路径: 指定 AutoCAD 用来搜索支持文件的目录.除了运行AutoCAD 必须的文件以外,支持文件搜索路径中还包括字体文件、菜单文件、要插入的图形文件、线型文件和图案填充文件路径.在支持文件搜索路径中也可以包含环境变量.②工作支持文件搜索路径: 指定 AutoCAD 用来搜索系统特定的支持文件的活动目录.支持文件列表显示"支持文件搜索路径"中的有效路径.这些路径存在于当前目录结构和网络路径中.列在"支持文件搜索路径"中的有效环境变量显示为"工作支持文件搜索路径"中的扩展路径.包含其他环境变量的子变量被显示出来,只有父变量显示为扩展目录.③设备驱动程序文件搜索路径: 指定 AutoCAD 用于搜索视频显示、定点设备、打印机和绘图仪的设备驱动程序的路径.④工程文件搜索路径: 指定图形的工程名.工程名应符合与该工程相关的<xref> 外部参照文件的搜索路径.可以创建任意数目的工程名和相关目录,但每个图形只能有一个工程名.⑤菜单、帮助和其他文件名称: 指定各类文件的名称和位置.i 菜单文件: 指定 AutoCAD 菜单文件的位置.ii 帮助文件: 指定 AutoCAD 帮助文件的位置.iii 缺省 Internet 网址: 指定"帮助"菜单中的"连接到 Internet"选项和"标准"工具栏上的"启动浏览器"按钮使用的缺省 Internet 位置.iv 配置文件: 指定用来存储硬件设备驱动程序信息的配置文件的位置.这个值是只读的,只能通过使用 /c 命令行开关来修改.v 许可服务器: 提供网络管理员的网络许可管理器程序的当前有效的客户许可服务器列表.这个值存储在 ACADSERVER 环境变量中.如果未定义 ACADSERVER,将显示"无".这个值是只读的,不能在"选项"对话框中修改.AutoCAD 只在每个任务开始时读取 ACADSERVER 的值.如果 AutoCAD 改变了该值,必须关闭并重新打开 AutoCAD 才能显示该值.⑥文字编辑器、词典和字体文件名称: 指定一系列可选的设置.i 文字编辑器应用程序: 指定用来编辑多行文字对象的文字编辑器程序.ii 主词典:指定用于拼写检查的词典.可以选择"美国英语","英国英语"的一或两个选项,或者是"法语"的一或两个选项.iii 自定义词典文件:指定要使用的自定义词典﹙如果有的话﹚.iv 替换字体文件: 如果 AutoCAD 不能找到原始字体,并且在字体映射文件中也没有指定替换字体,那么就要指定要使用的字体文件的位置.如果选择"浏览",AutoCAD将显示"替换字体"对话框,可以从该对话框中选择一个可用的字体.字体映射文件: 指定用于定义 AutoCAD 如何转换不能定位的字体的文件.⑦打印文件、后台打印和前导部分名称: 指定与打印相关的设置.传统打印脚本的打印文件名: 指定 AutoCAD 早期版本创建的打印脚本所用的临时打印文件的缺省名称.缺省名称是图形名称加上 .plt 扩展名.AutoCAD 2006 图形使用的缺省名称是图形名称-布局名称加上 .plt 扩展名. 但是,有些打印设备的驱动程序使用其他的打印文件扩展名.此选项只影响AutoCAD 早期版本创建的打印脚本所用的缺省打印文件名.后台打印程序: 指定批处理打印所使用的应用程序名称.可以输入可执行文件的名称以与需要使用的任何命令行参数.例如,可以输入 myspool.bat %s 将打印文件成批递送到 myspool.bat 文件中并自动生成一个特定的打印文件.请参见安装手册第六章配置打印机和绘图仪中的设置 AutoCAD 打印缓冲区.PostScript 前导部分: 为 acad.psf 文件中的自定义前导区指定名称.该前导区用来和 PSOUT 一起自定义结果输出.打印机支持文件路径: 指定打印机支持文件的搜索路径设置.后台打印文件位置: 指定后台打印文件的路径.AutoCAD 将打印内容写到此位置.打印机配置文件搜索路径:指定打印机配置文件﹙PC3 文件﹚的路径.打印机说明文件搜索路径: 指定带有 .pmp 扩展名的文件的路径,或打印机描述文件的路径.打印样式表搜索路径: 指定带有 .sty 扩展名的文件的路径,或打印样式表文件的路径﹙包括命名打印样式表和颜色依赖打印样式表﹚.⑧Object ARX 应用程序搜索路径指定 ObjectARX 应用程序文件的路径.您可以在此选项下输入多个 URL 地址﹙多个 URL 地址应该用分号隔开﹚.如果不能找着关联的 Object ARX 应用程序,AutoCAD 将搜索指定的URL地址.此选项中只能输入URL地址.自动保存文件位置: 指定自动保存文件的路径.是否自动保存文件由"打开和保存"选项卡中的"自动保存"选项控制.数据源位置: 指定数据库源文件的路径.此设置所做的修改只有在关闭并重启 AutoCAD 之后才能起作用.图形样板文件位置: 指定启动向导使用的样板文件的路径.日志文件: 指定日志文件的路径.是否创建日志文件由"打开和保存"选项卡中的"保持日志文件"选项控制.临时图形文件位置: 指定 AutoCAD 用于存储临时文件的位置.AutoCAD 在磁盘上创建临时文件,并在退出程序后将其删除.如果您打算从一个写保护的目录中运行 AutoCAD﹙例如正在网络上工作或者打开光盘上的文件﹚,应指定一个替换位置存储临时文件.所指定的目录必须是可读写的.临时外部参照文件位置: 指定外部参照 <xref> 文件的位置.当您在 "打开和保存"选项卡的"按需加载外部参照"列表中选择了"使用副本"时,外部参照的副本将放在这个位置.纹理贴图搜索路径: 指定 AutoCAD 用于搜索渲染纹理贴图的目录.﹙2﹚显示选项显示选项的界面如上图所示,用户可以在这一选项中定制AutoCAD的显示方式.该选项中的大多数子选项是以复选框的形式出现的,用户在进行配置时只需用鼠标单击每一子选项以确定选中或不选即可.若选中某一子选项时,该选项前面的小方框内将出现"√"标志.下面分别介绍各个子选项的作用:窗口元素:通过设置窗口元素下面的子选项可以定制绘图窗口.①图形窗口中显示滚动条:用来确定是否显示绘图窗口右侧和下侧的滚动条.滚动条可以用来上下左右移动屏幕.②显示屏幕菜单:用来确定是否显示右侧的屏幕菜单.③命令行窗口中显示的文字行数:确定屏幕下面命令行窗口中显示的文字行数.缺省值为3,有效值为1-100.设置时直接用键盘输入数值.④颜色:单击该项将弹出颜色选择对话框.通过此对话框可设置绘图窗口各要素的颜色.用户在设置颜色时,应先选择要改变颜色的要素,然后再选择相应的颜色.用户在选择窗口要素时,可以在图形框重用鼠标点取该要素,也可以在文字框中选择.⑤字体:单击该项将弹出如下命令行窗口字体对话框.如图2-7所示.图2-7 命令行窗口字体设置对话框用户可在该对话框中选择相应的字形、字体、字号对命令行文字进行设置.布局元素:用户可以在这里设置已有布局和新建布局的控制选项.①显示布局和模型选项卡:确定是否显示屏幕底部的布局和模型选项卡,通过此选项卡可以很方便的在布局空间和模型空间进行转换.②显示页边距:确定是否显示布局的边框.如选择此项,布局的边框将以虚线显示,边框以外的图形对象将被剪切掉或在打印时不予打印.③显示图纸背景:确定是否在布局中显示所选图纸的背景.图纸背景的大小由打印纸的尺寸和打印比例尺决定.④显示图纸阴影:确定是否在布局中图纸背景的周围显示阴影.⑤新建布局时显示"页面设置" 对话框:确定当创建一个新布局时是否显示"页面设置"对话框.用户可以通过该对话框设置图纸尺寸和打印参数.⑥在新布局中创建视口:确定当创建一个新布局时是否创建视口.⑶其余选项略﹙3﹚打开和保护:控制在 AutoCAD 中打开和保存文件的相关选项.文件保存:控制在 AutoCAD 中保存文件的相关设置.①另存为: 显示用 SAVE 和 SAVEAS 保存文件时使用的有效文件格式.为此选项选择的文件格式是用 SAVE 或 SAVEAS 保存所有图形时的缺省格式.将AutoCAD 2006 文件存为任意 DXF 格式将对性能造成影响.将"另存为"选项设置为"AutoCAD 2006 图形"格式可优化保存时的性能.②保存缩微预览图像: 指定图形的图像是否可以显示在"选择文件"对话框的"预览"区域中.③增量保存百分比: 设置图形文件中潜在浪费空间的百分比.当到达指定的百分比时,AutoCAD 执行一次全部保存代替增量保存.全部保存将消除浪费的空间.如果将"增量保存百分比"设置为 0,则每次都执行全部保存.增量保存会增加图形的大小,但不要设置一个很小的增量值.因为这将导致 AutoCAD 过于频繁地执行耗时的全部保存,将明显地降低性能.若要优化性能,可将此值设置为 50.如果硬盘空间不足,请将此值设置为 25.如果将此值设置为 20 或更小,SAVE 和 SAVEAS 命令的速度将明显变慢.文件安全措施:帮助避免数据丢失和检测错误.①自动保存: 以指定的时间间隔自动保存图形.您可以用 SAVEFILEPATH 系统变量指定所有"自动保存文件"的位置.②保存间隔分钟数:指定在使用"自动保存"时多长时间保存一次图形.该值存储在 SAVETIME 中.③每次保存均创建备份: 指定在保存图形时是否创建图形的备份副本. ﹙4﹚打印控制打印的相关选项.新图形的缺省打印设置: 控制新图形的缺省打印设置.这同样也用于在以前版本的 AutoCAD 中创建的、没有保存为 AutoCAD 2006 格式的图形.①用作缺省输出设备: 设置新图形的缺省打印设备.这同样也用于在以前版本的 AutoCAD 中创建、没有保存为 AutoCAD 2006 格式的图形.此列表显示从打印机配置搜索路径中找到的打印配置文件 <PC3> 以与系统中配置的系统打印机.②使用上一可用的打印设置: 使用最近一次成功打印的打印设置.这个选项将确定缺省打印设置,这与早期版本的 AutoCAD 使用的方式相同.③添加和配置打印机: 显示 Autodesk 打印机管理器﹙一个 Windows 系统窗口﹚.也可以用 Autodesk 打印机管理器添加或配置打印机.具体操作请参见: 基本打印选项: 控制常规打印环境﹙包括图纸尺寸设置、系统打印机警告和AutoCAD 图形中的 OLE 对象﹚的相关选项.①如果可能则保留布局的图纸尺寸: 如果选定的输出设备支持在"页面设置"对话框的"布局设置"选项卡中指定的图纸尺寸,则使用该图纸尺寸.如果选定的输出设备不支持该图纸尺寸,AutoCAD 显示一个警告信息,并使用在打印配置文件<PC3> 或缺省系统设置中指定的图纸尺寸﹙如果输出设备是系统打印机﹚.②使用打印设备的图纸尺寸: 使用在打印配置文件 <PC3> 或缺省系统设置中指定的图纸尺寸﹙如果输出设备是系统打印机﹚.③系统打印机后台打印警告: 确定在发生输入或输出端口冲突而导致通过系统打印机后台打印图形时,是否要警告用户.始终警告﹙记录错误﹚:当通过系统打印机后台打印图形时,警告用户并总记录错误.仅在第一次警告﹙记录错误﹚:当通过系统打印机后台打印图形时,警告用户一次并总记录错误.不警告﹙记录第一个错误﹚:当通过系统打印机后台打印图形时不警告用户,但记录第一个错误.不警告﹙不记录错误﹚:当通过系统打印机后台打印图形时,不警告用户或记录错误.﹙5﹚系统当前定点设备:控制与定点设备相关的选项.①当前定点设备: 显示可用的定点设备驱动程序的列表.i 当前系统定点设备:将系统定点设备设置为当前设备.ii Wintab Compatible Digitizer:将 Wintab Compatible Digitizer 设置为当前设备.输入自:指定 AutoCAD 是同时接受来自鼠标和数字化仪的输入,还是在设置了数字化仪时忽略鼠标.基本选项: 控制与系统设置相关的基本选项.①单图形兼容模式: 指定在 AutoCAD 中启用单图形界面 <SDI> 还是多图形界面 <MDI>.如果选择此选项,AutoCAD 一次只能打开一个图形.如果清除此选项,AutoCAD 一次能打开多个图形.②显示"启动"对话框: 控制在启动 AutoCAD 时是否显示"启动"对话框.可以用"启动"对话框打开现有图形,或者使用样板、向导指定新图形的设置或重新开始绘制新图形.③显示"OLE 特性"对话框: 控制在向 AutoCAD 图形中插入 OLE 对象时是否显示"OLE 特性"对话框.④显示所有警告信息: 显示所有包含"不再显示此警告"选项的对话框.所有带有警告信息的对话框都将显示,而忽略先前针对每个对话框的设置.⑤用户输入错误时发声提示: 指定 AutoCAD 在检测到无效条目时是否发出蜂鸣声警告用户.⑥每个图形均加载 acad.lsp: 指定 AutoCAD 是否将 acad.lsp 文件加载到每个图形中.如果此选项被清除,那么只把 acaddoc.lsp 文件加载到所有图形文件中.如果您不想在特定的图形文件中运行某些LISP 例程,也可以用ACADLSPASDOC 系统变量控制"每个图形均加载 acad.lsp".⑦允许长文件名: 决定是否允许使用长符号名.命名对象最多可以包含 255 个字符.名称中可以包含字母、数字、空格和 Windows 与 AutoCAD 没有其他用途的特殊字符.当选中此选项时,可以在图层、标注样式、块、线型、文字样式、布局、UCS 名称、视图和视口配置中使用长名称.﹙6﹚用户系统配置控制在 AutoCAD 中优化性能的选项.Windows 标准:指定是否在 AutoCAD 中应用 Windows 功能.①Windows 标准加速键: 用 Windows 标准解释键盘加速键﹙例如 CTRL+C 等于 COPYCLIP﹚.如果此选项被清除,AutoCAD 用 AutoCAD 标准解释键盘加速键,而不是用 Windows 标准﹙例如,CTRL+C 等于"取消",CTRL+V 切换视口﹚.②绘图区域中使用快捷菜单: 控制在绘图区域中单击右键是显示快捷菜单还是发布 ENTER 命令.③自定义右键单击: 显示"自定义右键单击"对话框.如图2-8所示.图2-8 定义右键对话框通过这个界面可以设定在绘图区域中单击右键是显示一个快捷菜单还是与按ENTER 键产生相同的结果.如果您习惯于在运行命令时用单击右键来表示按ENTER 键,就要从此对话框中禁用"命令"快捷菜单.此界面可设置在"缺省", "编辑", "命令"三种模式下单击鼠标右健的结果.i 缺省模式 : 本区域中的选项控制在"缺省"模式下﹙即没有选中任何对象也没有运行任何命令﹚,在绘图区域中单击右键的结果.重复上一个命令: 禁用"缺省"快捷菜单.这样一来,当没有选中任何对象并且没有运行任何命令时,在绘图区域中单击右键和按 ENTER 键的结果相同,此刻它将重复上一次发布的命令.快捷菜单: 激活"缺省"快捷菜单.ii 编辑模式: 本区域中的选项控制在"编辑"模式下﹙即选中了一个或多个对象并且没有运行任何命令﹚,在绘图区域中单击右键的结果.重复上一个命令: 禁用"编辑"快捷菜单.这样一来,当选中了一个或多个对象并且没有运行任何命令时,在绘图区域中单击右键和按 ENTER 键的结果相同,此刻它将重复上一次发布的命令.快捷菜单: 激活"编辑"快捷菜单.iii 命令模式: 本区域中的选项控制在"命令"模式下﹙即当前正在运行一个命令﹚,在绘图区域中单击右键的结果.确认: 禁用"命令"快捷菜单.这样一来,当一个命令正在运行时,在绘图区域中单击右键和按 ENTER 键的结果相同.快捷菜单﹙总是启用﹚:启用"命令"快捷菜单.快捷菜单﹙命令选项存在时可用﹚:仅在选项当前在命令行中可用时才激活"命令"快捷菜单.在命令行中,选项括在方括号中.如果没有可用的选项,单击右键和按 ENTER 键相同.坐标数据输入的优先级:控制 AutoCAD 如何响应输入的坐标数据.①执行对象捕捉: 在任何时候都使用执行对象捕捉,而不用明确坐标.②键盘输入: 在任何时候都使用所输入的明确坐标,忽略执行对象捕捉.③键盘输入,脚本例外: 使用所输入的明确坐标,而不用执行对象捕捉,脚本除外.﹙7﹚草图:指定许多基本编辑选项.自动捕捉设置:控制与对象捕捉的相关设置.通过对象捕捉,用户可以精确定位点和平面,包含端点、中点、圆心、节点、象限点、交点、插入点、垂足和切点平面等.①标记: 控制 AutoSnap 标记的显示.该标记是一个几何符号,在十字光标移过对象上的捕捉点时显示对象捕捉位置.②磁吸: 打开或关闭自动捕捉磁吸.磁吸将十字光标的移动自动锁定到最近的捕捉点上.③显示自动捕捉工具栏提示: 控制自动捕捉工具栏提示的显示.工具栏提示是一个文字标志,用来描述捕捉到的对象部分.可以在"草图设置"对话框的"对象捕捉"选项卡中打开或关闭对象捕捉.④显示自动捕捉靶框: 控制自动捕捉靶框的显示.当您选择一个对象捕捉时,在十字光标中将出现一个方框,这就是靶框.自动捕捉标记颜色:指定自动捕捉标记的颜色.自动捕捉标记大小:设置自动追踪标记的显示尺寸.取值范围从 1 到 20. ﹙8﹚选择选择集模式: 控制与对象选择方法相关的设置.①先选择后执行: 在调用一个命令前先选择一个对象.被调用的命令对先前选定的对象产生影响.②用 Shift 键添加到选择集: 在用户按 SHIFT 键并选择对象时,向选择集中添加或从选择集中删除对象.若要快速清除选择集,只需在图形的空白区域中绘制一个选择窗口.③按住并拖动: 通过选择一点然后将定点设备拖动至第二点来绘制选择窗口.如果未选择此选项,则可以用定点设备选择两个单独的点来绘制选择窗口.④隐含窗口: 当您在对象外选择了一点时,初始化选择窗口的图形.从左到右地绘制选择窗口可选择窗口边界中的对象.从右到左地绘制选择窗口可选择窗口边界中和与边界相交的对象.⑤对象编组: 当选择编组中的一个对象时,选择整个"对象编组".通过 GROUP,您可以创建和命名一组选择对象.⑥关联性填充: 确定选择关联图案填充时将选定哪些对象.如果选中该选项,那么选择关联填充时还将选定边界对象.将 PICKSTYLE 系统变量设置为 2 也可以设定该选项.⑦拾取框大小: 控制 AutoCAD 拾取框的显示尺寸.缺省尺寸设置为 3 像素点,有效值的范围从 0 到 20.您也可以用 PICKBOX 系统变量设置"拾取框大小".如果在命令行中设置"拾取框大小"有效值的范围从 0 到 32767.夹点控制与夹点相关的设置:在对象被选中后,其上将显示夹点,即一些小方块.①启用夹点: 控制在选中对象后是否显示夹点.通过选择夹点和使用快捷菜单,可以用夹点来编辑对象.在图形中启用夹点会明显降低处理速度,清除此选项可使性能得以提高.②在块中启用夹点: 控制在选中块后如何在块上显示夹点.如果选中此选项,AutoCAD 显示块中每个对象的所有夹点.如果清除此选项,AutoCAD 在块的插入点位置显示一个夹点.通过选择夹点和使用快捷菜单,可以用夹点来编辑对象.③未选中夹点颜色: 确定未被选中的夹点的颜色.如果从颜色列表中选择"其他"AutoCAD 将显示"选择颜色"对话框.AutoCAD 将未被选中的夹点显示为一个小方块的轮廓.也可以用 GRIPCOLOR 系统变量设置"未选中夹点颜色".④选中夹点颜色: 确定选中的夹点的颜色.如果从颜色列表中选择"其他",AutoCAD 将显示"选择颜色"对话框.AutoCAD 将选中的夹点显示为一个填充的方块.⑤夹点大小: 控制 AutoCAD 夹点的显示尺寸.缺省的尺寸设置为 3 像素点,有效值的范围从 1 到 20.﹙9﹚配置:您可以在这里控制CASS7.0和AutoCAD之间的切换.如果您想在AutoCAD 2006环境下工作,可在此界面下选择"unnamed profile",然后单击置为当前按钮;如果想在CASS7.0环境下工作,可选择CASS7.0,然后单击"置为当前"按钮.。
cass7.0编码大全
cass7.0编码大全K0,204201,未加固陡坎U0,204201,未加固陡坎K1,204202,加固陡坎U1,204202,加固陡坎K2,204101,未加固斜坡U2,204101,未加固斜坡K3,204102,加固斜坡U3,204102,加固斜坡K4,205402,不依比例石垄U4,205402,不依比例石垄K5,203320,石质陡崖K6,183502,双线干沟左边U6,183502,双线干沟左边X0,163300,等外公路Q0,163300,等外公路X1,164400,内部道路Q1,164400,内部道路X2,164300,小路Q2,164300,小路X3,164100,大车路虚线边Q3,164100,大车路虚线边X4,163600,建筑中等外公路Q4,163600,建筑中等外公路X5,216100,地类界Q5,216100,地类界X6,191501,乡镇已定界X7,191401,县.县级市已定界X8,191301,地区.地级市已定界X9,191201,县.直辖市已定界W0,144301,依比例围墙W1,144301,依比例围墙W2,144400,栅栏.栏杆W3,144700,铁丝网W4,144500,篱笆W5,144600,活树篱笆W6,144302,不依比例围墙T0,161101,依比例铁路T1,161102,依比例一般铁路边线T2,161301,依比例窄轨铁路T3,161302,不依比例窄轨铁路T4,161501,依比例轻便铁路T5,161502,不依比例轻便铁路T6,161701,依比例缆车轨道T7,161702,不依比例缆车轨道T8,161800,不依比例架空索道T9,167500,过河缆索D0,171101,地面上的输电线D1,171101,地面上的输电线D2,171201,地面上的配电线D3,172001,地面上的通信线F0,141101,一般房F1,141103,小比例尺房F2,141111,砼房F3,141300,建筑中房屋F4,141400,破坏房屋F5,141500,棚房F6,141200,简单房G0,173110,架空的上水管道G1,173110,架空的上水管道G2,173210,地面上的上水管道G3,173310,地面下的上水管道G4,173410,有管堤的上水管道B0,211200,旱地边界B1,211100,稻田边界B2,215400,花圃B3,214100,天然草地B4,213100,有林地边界B5,211400,菜地边界B6,212100,果园边界B7,211300,水生经济作物地边界B8,213201,大面积灌木林边界B9,213901,大面积竹林边界H0,211200,旱地边界H1,211100,稻田边界H2,215400,花圃H3,214100,天然草地H4,213100,有林地边界H5,211400,菜地边界H6,212100,果园边界H7,211300,水生经济作物地边界H8,213201,大面积灌木林边界H9,213901,大面积竹林边界C0,131800,不埋石图根点C1,131700,埋石图根点C2,131500,导线点C3,131300,小三角点C4,131100,三角点C5,131200,土堆上的三角点C6,131400,土堆上的小三角点C7,134100,天文点C8,132100,水准点C9,133000,GPS控制点A00,154400,水文站A01,167800,停泊场A02,168101,航行灯塔A03,168102,航行灯桩A04,168103,航行灯船A05,168201,左岸航行浮标A06,168202,右岸航行浮标A07,168400,系船浮筒A08,169003,急流A09,168500,过江管线标A10,168600,信号杆A11,169001,露出的沉船A12,169002,淹没的沉船A13,185300,泉A14,185102,井A15,205302,不依比例石堆A16,154600,学校A17,153902,不依比例肥气池A18,154700,卫生所A19,142112,地上窑洞不依比例A20,155800,电视发射塔A21,142122,地下窑洞A22,158602,窑A23,142200,蒙古包A24,174100,上水检修井A25,174200,下水.雨水检修井A26,175101,污水蓖园形A27,174300,下水暗井A28,174400,煤气.天然气检修井A29,174500,热力检修井A30,174601,电信入孔A31,174602,电信手孔A32,174700,电力检修井A33,174800,工业.石油检修井A34,152802,不依比例液休.气体储存设备A35,174900,不明途检修井A36,175200,消火栓A37,175300,阀门A38,175400,水龙头A39,175102,污水蓖子长形A40,171802,不依比例变电室A41,155702,无线电杆.塔A42,171300,电杆A43,157202,旧碉堡A44,154200,雷达站A45,165601,里程碑A46,165602,坡度标A47,165603,路标A48,165604,汽车站A49,162500,臂板信号机夫子A50,213801,阔叶独立树A51,213802,针叶独立树A52,213803,果树独立树A53,213804,椰子.槟榔独立树A54,152700,烟囱A55,152900,露天设备A56,158400,地磅A57,152100,起重机A58,151200,探井A59,151100,钻孔A60,151700,石油天然气井A61,151600,盐井A62,151504,废弃小矿井A63,151503,废弃的平洞洞口A64,151501,废弃的竖井井口(圆) A65,151404,开采的小矿井A66,151403,开采的平洞洞口A67,151401,开采的竖井井口A68,155100,加油站A69,154100,气象站A70,155210,路灯A71,155221,杆式照射灯A72,155300,喷水池A73,155500,垃圾台A74,156400,旗杆A75,156602,亭A76,155600,岗亭.岗楼A77,157102,钟楼.城楼.鼓楼A78,152620,水塔A79,152630,水塔烟囱A80,154300,环保检测站A81,153102,不依比例粮仓A82,153200,风车A83,153300,水磨房.水车A84,155900,避雷针A85,153400,水轮泵.抽水机站A86,143502,地下建筑通风口A87,156102,纪念碑A88,156202,碑.柱.墩A89,156302,塑像A90,157502,庙宇A91,157602,土地庙A92,157702,教堂A93,157802,清真寺A94,157900,A95,157302,宝塔.经塔A96,155400,假石山A97,152610,塔形建筑物A98,158701,独立坟A99,158703,散坟L17,211110,单线田埂F7,141121,砖房屋G5,183101,单线水沟G6,183102,双线水沟G7,165101,依比例涵洞G8,165102,不依比例涵洞QL,166401,依比人行桥DL,172003,通信电缆桩CT,182401,有坎池塘DA,185530,土质的无滩陡岸G9,202101,一般高程点。
cass7.0打印相关问题
在CASS中成图比例与打印比例,1:1就是代表打印出的图纸上一个毫米代表Cass电子图中量得的距离1米,您可以根据这个关系换算打印比例,即Cass中成图 1:1000,就按 1:1 打印Cass中成图 1:500,应按 2:1 打印Cass中成图 1:2000,就按 1:2 打印依此类推即行。
本文转载地信网论坛:/thread-58917-1-24.html2008-10-11 17:22cass常见问题解答(请大家补充)关于CASS的各种问题很多,为方便大家浏览,现把这些常见的问题汇总如下,有不正确或者不完善的地方请大家补充 .hefeihzp 2006-11-27 13:20问:CASS屏幕菜单不见了?答:如果关掉了,打开CAD设置,显示屏幕菜单就可以了,如果最小化了,拉下来就行了hefeihzp 2006-11-27 13:21问:我在cass5.1中画的图怎么保存不了,会出对话框说:写入/关闭文件时出错?答:选取有用的图纸内容,用cass5.1的窗口存盘或多边形存盘功能将图纸另存为另一文件。
hefeihzp 2006-11-27 13:21问:如何去掉菜单栏与工具栏之间较大的空白?答:把Acrobat软件去掉就可以了hefeihzp 2006-11-27 13:22问:CASS5.0中在图幅整饰中,为什么不能完全删除图框外实体?答南方CASS在图纸分幅中,确实存在一些问题,特别是采用批量分幅,还存在分幅后缺这少那的问题。
其中:1、一部份是操作者的问题,在分幅时要求图纸全屏显示,关闭对象捕捉等;2、一部份是软件平台AUTOCAD本身存在,如图幅边有不可分割的字体、块等;3、还有是CASS软件存在的缺陷,特别是在CASS5.1以前的版本。
实际上这个问题南方公司早就注意到了,在推出的最新版6.1中问题就较少。
建议楼主使用南方CASS新版。
hefeihzp 2006-11-27 13:22问:如何从cass的界面切换到autocad的界面?答:在CASS中,按下例选项操作既可:文件-AUTOCAD系统配置-配置-UNNAMED PROFILE-置为当前-确定。
