动平衡去重操作
动平衡双面去重操作方法

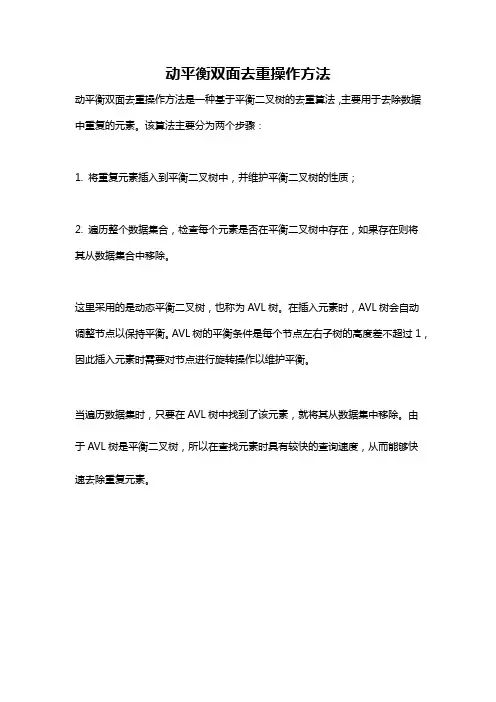

动平衡双面去重操作方法
动平衡双面去重操作方法是一种基于平衡二叉树的去重算法，主要用于去除数据中重复的元素。
该算法主要分为两个步骤：
1. 将重复元素插入到平衡二叉树中，并维护平衡二叉树的性质；
2. 遍历整个数据集合，检查每个元素是否在平衡二叉树中存在，如果存在则将其从数据集合中移除。
这里采用的是动态平衡二叉树，也称为AVL树。
在插入元素时，AVL树会自动调整节点以保持平衡。
AVL树的平衡条件是每个节点左右子树的高度差不超过1，因此插入元素时需要对节点进行旋转操作以维护平衡。
当遍历数据集时，只要在AVL树中找到了该元素，就将其从数据集中移除。
由于AVL树是平衡二叉树，所以在查找元素时具有较快的查询速度，从而能够快速去除重复元素。
动平衡机的三种校正方法
动平衡机的三种校正方法
动平衡机校正方法之一：去重法
设已在转子的半径处测算出原始不平衡量和不平衡相位角，则此点即为“重点”，我们通过钻削或者铣削等方法在相位相同，半径为处进行去重操作，去除质量为，如果重径积矢量满足：则转子被平衡。
这就是去重法的平衡算法。
动平衡机校正方法之二附加动平衡盘法
对于需要经常对其进行不平衡量校正的转子，如磨床砂轮转子，平衡前推荐在转子上安装一只平衡盘。
平衡盘上加工出梯形槽，用于放入附加平衡块，盘的外圆端部一周按均匀刻度。
动平衡机校正方法之三：配重分量法
为了配重安装方便，可先在被平衡转子上钻若干个均布的螺孔，校正时可在与轻点点相邻的两个螺孔上加质量分别为和的配重。
若满足以下矢量关系，则同样可以使转子达到动平衡。
这三种校正方法都是比较好用的。
本文参考。
动平衡仪操作规程
动平衡仪操作规程
《动平衡仪操作规程》
一、操作前准备
1. 确认动平衡仪工作状态正常，没有损坏和松动的部件；
2. 准备好适当的平衡配重和工具，确保能够及时调整和安装；
3. 确保待测对象在安全的环境下进行测试，并有足够的空间进行操作；
4. 确保操作人员已经接受过相关的培训和指导，了解动平衡仪的操作规程和注意事项。
二、操作步骤
1. 将待测对象放置在动平衡仪上，并固定好；
2. 启动动平衡仪，进行初始校准和调整；
3. 开始进行动平衡测试，记录下测试数据并进行分析；
4. 根据分析结果，计算出需要进行的平衡配重和安装位置；
5. 安装平衡配重，调整并测试，直到达到预期的平衡状态；
6. 停止动平衡仪，关闭相关设备，并清理现场。
三、注意事项
1. 在操作过程中，注意防护措施，确保人员的安全；
2. 严格按照操作规程进行操作，不得随意调整和更改参数；
3. 在操作过程中，如发现异常情况或故障，应立即停止操作并进行检查处理；
4. 操作完成后，及时清理和维护设备，并做好记录工作。
四、操作后总结
1. 对操作过程进行总结和反思，记录下操作中的问题和解决方法；
2. 根据操作总结，完善操作规程和相关文件，为以后的操作提供参考。
以上就是关于动平衡仪操作规程的详细内容，希望能够对相关人员的操作和管理工作提供一定的指导和帮助。
动平衡操作规程和计算
动平衡操作规程1．操作前检查设备、电气是否正常，防护装置是否齐全，并加注润滑油，空转试车。
2．吊装工件要平稳地放在机床架上，夹持牢固，擦净油污。
平衡块要紧固牢靠，不能有松动现象。
要有防止工件跳出的保险装置。
3．支承部位加润滑油。
室温20℃以上加30＃润滑油，室温20℃以下加20＃润滑油。
4. 开机试验时让速度缓慢升起。
注意观察转子运转情况，发现异常必须“紧急停机”。
运转时，操作人员要站在侧面不准接触转动部分。
5. 第一次开机后测得的“初始不平衡”数据即“相位”和“不平衡重量”要记录下来，然后停机配重。
6. 根据测得的数据，在相应的“相位”加上相应的“不平衡重”的橡皮泥，并粘贴牢靠。
经过2～3次反复试验，达到“许用不平衡”要求。
7. 将平衡好的转子反转180度进行开机校验。
观察“剩余不平衡重”是否相等，相位前后是否相差180度。
如果“相位”和“重量”不对，需分析原因，重新反复校验以达到要求。
8. 去重和配重处理：在转子粘贴橡皮泥部位，逐步进行打磨“去重”，或者焊接“配重”处理。
一般应开机2～3次进行观察，以免多去、多配，直至达到允许不平衡重要求。
9. 验收：由技术人员或主管领导检查验收。
一般选5～10倍剩余不平衡重进行检验，测试结果应与所加重量相符，且相位正确。
否则，需重新试验。
10. 工作完毕，切断电源，清理工作现场。
填写动平衡试验报告，操作人员、技术人员或主管签字，加盖单位公章后交用户。
转子剩余不平衡量的计算1、计算转子的许用不平衡度eper=(G×1000)／（n/10）eper―――许用不平衡度， g·mm/kg ；G―――平衡精度等级， mm/s ；n-------工件工作转速， r/min 。
2．许用不平衡量的计算Uper = eper·mm------工件旋转质量，kg；Uper----许用不平衡量，g·mm 。
例：某工件工作转速1400r/min，平衡精度等级取6.3，工件重量20 Kg则：eper=(6.3×1000)／（1400/10）=6300／140=45μ＝45g·mm/kgUper =eper·m = 45×20 =900 g·mm常用各种刚性转子的平衡品质等级。
转子动平衡试验操作指导书
转子动平衡试验操作指导书一、适用范围所有电机回转轴的动平衡试验。
二、设备设备名称：转子动平衡仪设备型号：NHY-3000三、操作方法1放置好工件并启动平衡机。
2.打开计算机，进入双面动平衡系统。
3.进入型号选择，选择与该工件同类型的已标定好的型号，按回车键。
4.进入不平衡量显示界面，启动平衡机电源，让转子转起来。
5.转速稳定后，按回车键开始测量。
通常测量3-4次，按回车键，停止测量。
停止工件转动，开始去重或加重平衡。
6.所显示的配重量若满足图纸要求时，则该转子的平衡就做好了，可停机，换另外一根转子进行平衡。
7.若换另一种型号的转子，则选择“换型”即可重新开始，而不必关闭仪器。
8.若进行同型号转子平衡，则可直接选择“测量”。
也可选择“返回”，回到原始振动测量，并计算配重量。
若重新打开仪器，则选择调用该型号的影响系数文件，直接进行测量。
若采用原有影响系数进行平衡，要求转子的安装位置及平衡转速与以前相同，否则测量数据可能不准。
9.若转子使用圈带驱动，应将黑色吸光或白色反光带的位置定为零度，相位/转速传感器的安装位置不要改变。
10.该仪器项位角的定义为以转子上的0°位置为起点，逆转动方向为项位角的正方向。
四、做好测量记录。
五、维护保养1、本机为精密仪器，应由专人使用。
非操作人员请勿乱动以免引起故障，影响生产。
2、使用时，应保持通风良好，避免阳光直射或接近其它热源，以保持仪器在室温下正常工作。
3、安装调试好后不要经常搬动拆解，以防接插件松动，引起接触不良。
4、本机应防尘、防潮、防震，应采取相应措施。
5、如果屏幕灰尘太多，可用软纸（布）轻轻擦拭。
6、使用时应断开总电源。
长期不用时，应至少每月通电半小时。
7、机内无可以调整的元件，请不要随便调整板上的原件。
动平衡校正方法
动平衡校正方法
动平衡的校正包括两种方法：静态平衡和动态平衡。
静态平衡是指在不考虑旋转机械在运转时的动态反应力和转动力的情况下，通过重新安排旋转机械上的质量分布来消除机械的不平衡。
静态平衡校正的步骤包括：
1. 首先确定机械的旋转轴和不平衡位置。
2. 检查旋转机械内、外部的重量分布，并计算重心的位置和质量。
3.重新安装或加装所需要的重量，使得质心与旋转轴重合。
4.重复以上步骤，直到机械完全静止。
1. 确定机械的旋转轴及正常运行转速范围。
2. 检测旋转机械的振动幅度。
3. 确定不平衡区域、位置、大小和方向。
4. 加装在特定位置上的校正质量。
在动平衡校正过程中，需要使用动平衡机进行校正。
动平衡机通常包括机台、支持设备和测试设备。
机台是旋转机械安装的地方，支持设备被用来支撑并定位旋转机械，测试设备用来测量振动和不平衡。
总之，动平衡校正是保证旋转机械稳定、安全、寿命长久运行的关键。
无论采用静态平衡和动态平衡的方法，都需要使用专门的动平衡机和测试设备进行校正。
只有旋转机械在运行时才能真正地检测和校正机械的不平衡，并使机械达到最佳的运行效果。
马达轴做动平衡的方法
马达轴做动平衡的方法
马达轴进行动平衡的方法包括以下几个步骤：
1. 水平放置转子：将马达轴（转子）水平放置，利用重力作用找出偏重的一侧，这一步是为了让转子的质心位于回转轴线上。
2. 测定不平衡位置和大小：通过测试确定不平衡质量的位置和大小。
这通常需要专用的动平衡机或设备来完成。
3. 去重或配重：在确定了不平衡的位置后，可以通过去除材料（去重）或在对面增加相应质量（配重）来平衡转子，从而完成动平衡的过程。
4. 选择校正面：平衡校正是在垂直于转子轴线的平面上进行的，这个平面被称为校正平面。
有时可能需要选择多个校正平面来进行平衡校正。
5. 静平衡试验：在某些情况下，可以先进行静平衡试验，这是最简单的平衡测试方法，通过在水平导轨上的滚动来找到重的部分，然后在相反方向上配置平衡重量。
6. 使用动平衡机：对于精确度要求较高的马达轴，通常会使用动平衡机来进行平衡。
动平衡机能够在转动状态下测定不平衡重量的位置和大小，并进行相应的平衡调整。
7. 重复测试和调整：在进行初步的平衡调整后，需要重复进行动平衡测试，确保转子在旋转时达到所需的平衡标准。
8. 最终检验：完成所有调整后，进行最终的动平衡检验，确保
马达轴在工作转速下运行平稳，无过大的振动或噪音。
车削法动平衡去重中刀具进给量与去除质量关系数据表的编制
进 行来做 出刀具进给 量和需去 除质量的数据 关 系
表 。由此可以看出 ，如果要分割很细的话 ，需要获 得大量的数据 ，非常麻烦。
给定 的制动鼓产品在工人去重操作时需要有刀具进 平衡去重示意如图２ 所示。
此处 去重
给量和需去重量的对应关 系数据表 ，这个数据表 中
刀具进给量间隔应尽量小 ，这样才能在实际操作 中
图１ 制动鼓的结构
对于动平衡机测 出的某一不平衡量找出较为准确的
刀具 进 给量 。
图２ 点位 置为制 动鼓的中心点 ，４ 中３ 点位置为 卡盘的 中心点 ，３ 点至４ 点的距离ａ 为卡盘 中心偏移 距离 ，６ 点为 刀具去重时调整进给量的对应点，６ Ａ 至７ 点的距离ｂ 为刀具车削时 的进给量 。阴影部分为
砒
车削法动平衡去重中刀具进给量与 去除质量关系数据表的编制
驻 马店 中集华 骏铸造有 限公 司 （ 南 河 ４ ３ ０ ） 王 贺 田倬于 ６ ０ ０ 连 美丽
１ 编制背 景 ． 动平衡的车 削法去重是机加工后的制动鼓在动 平衡机上测定出不平衡量并确定位置后 ，在工件中 心和卡盘 中心有一定偏移量的车床上进行加工去重 的方法 。这种去重在中心偏移量确定后 ，对于某一
最初 ，车 削去重操作的刀具进给量和需去重量 的关 系数据表是通过三维制图 ，根据进 刀量将需去
除的金属部分从三维图中切去 ，然后进行去除质量
的测定 ，每去除一次得 出一个对应数据 ，这样重复
动平衡车 削去除部分 ，１ 点和５ 点为去掉的月牙形部
动平衡机校正方法
动平衡机校正方法
1、配重分量法
为了使配重安装简便，首先需要在被平衡电机转子上钻多个均布的螺孔，根据被平衡电机转子所钻螺孔的数量分一般有三点配重法和四点配重法。
一般，位置是随便挑选的，但是我们的调整工作基本都是在动平衡检测工作以后进行的，故一般选择为动平衡检测时鉴相传感器所处的位置。
配重分量法多应用于单面和低速的转子动平衡，此方式起停机频次比较多但检验时可无需鉴相传感器，检测系统成本低。
2、去重法
在具体应用中，通常要通过多次检测与调整，才能使残余不平衡量达到要求。
从打孔去重法的工艺标准考虑，一般并非是钻1个孔的形式，而是需要在位置已分配完成的众多孔位中，选择多个位置打孔去重法，根据矢量合成做到平衡校正的实际效果。
动平衡操作规程
动平衡操作规程
《动平衡操作规程》
一、目的
动平衡是消除机械设备在运转过程中因不平衡而产生的振动、噪音和磨损，保证设备的正常运行，延长使用寿命的重要手段。
为了保证动平衡操作的准确、安全和高效进行，制定本规程。
二、适用范围
本规程适用于所有需要进行动平衡操作的机械设备，包括但不限于风机、水泵、离心机等。
三、操作人员要求
1. 操作人员必须接受过相关的动平衡操作培训，并获得相应的资质证书。
2. 操作人员必须熟悉所操作设备的结构、原理和动平衡调整的方法。
3. 操作人员必须严格按照操作规程进行操作，做到认真细致、专注注意、严格遵守规定。
四、操作流程
1. 对于需要进行动平衡调整的设备，首先要进行严格的检查和测量，确定不平衡的位置和大小，并记录相关数据。
2. 根据测量结果，选取合适的校正方法和校正配重的位置。
3. 进行动平衡调整，根据设备的旋转方向和标准重量进行配重，并逐步调整至达到平衡状态。
4. 调整完成后再次进行检查和测量，确认设备已实现平衡状态。
五、注意事项
1. 操作人员必须严格遵守相关安全操作规程，做好个人防护措施。
2. 在操作过程中需要严格按照设备的使用说明进行，避免操作失误造成设备损坏。
3. 在操作过程中，必须随时注意设备的运行状况和自身的安全，一旦发生异常情况要及时停机处理。
4. 操作完毕后要对设备进行清洁和保养，确保设备的正常运行。
六、附则
对于特殊情况或需要进行修订的地方，操作人员应严格遵守上级部门的指示和规定，做到安全第一，高效运行。
轮对动平衡试验及去重作业指导书
作业指导书轮对动平衡试验与去重目录一、作业介绍 (3)二、作业流程图 (4)三、作业程序、标准及示范 (5)作业前准备 (6)车轮车床状态校验 (6)车轮镟修 (6)尺寸测量 (6)数据管理 (7)完工整理 (7)四、工装设备、检测器具及材料 (8)（一）工装设备、检测器具、工具清单 (8)五、附件 (9)（一）作业台帐记录 (9)一、作业介绍1．作业地点：轮轴检修线。
2．适用范围：适用于段修最高运行速度＞120km/h的盘形轮动动平衡试验与去重作业。
3．上道工序：轮对超声波探伤作业。
4．下道工序：轴颈防尘板座测量作业。
5．人员及工种要求：5.1了解车辆构造，掌握客车轮轴的构造及作用；5.2熟练掌握《铁路客车轮轴组装检修及管理规则》及本岗位作业指导书内容；5.3经培训合格并持《铁路岗位培训合格证书》的车轮车工。
6．作业要点：6.1按规定要求穿戴好劳动防护用品。
6.2正确使用工装、设备。
6.3检查、测量轮对时，不得脚踩钢轨，要随时注意前后轮对的动态，并对前后轮对加设防溜设施。
二、作业流程图三、作业程序、标准及示范四、工装设备、检测器具及材料（一）工装设备、检测器具、工具清单顺号名称单位数量规格或型号检查周期图片1 轮对动平衡试验去重机台 2 / 每日开工前2 标准轮对对 1 / 每日开工前3 驱动装置副 1 / 每日开工前4 内六方扳手套 1 / 每日开工前5 电动扳手把 1 / 每日开工前6 扫码器把 1 / 每日开工前7 标记笔根 1 / 每日开工前。
动平衡操作规程
动平衡操作规程动平衡操作规程一、概述动平衡是指为了减少或消除旋转机械在运行中产生的振动而进行的调整工作。
动平衡操作是保证旋转机械正常运行和延长使用寿命的重要工作。
以下是动平衡操作的规程，以确保工作的安全性和效率。
二、操作前准备1. 了解旋转机械的结构和工作原理，了解动平衡的基本原理和方法。
2. 检查动平衡设备的工作状态，确保设备正常运行。
3. 检查平衡质量铁块和其他辅助工具的完好性。
三、操作流程1. 将旋转机械安装在动平衡设备上，并确保机械处于稳定状态。
2. 根据机械的结构和实际情况选择合适的平衡质量铁块，将其固定在机械上，以改变机械的质量分布。
3. 开始旋转机械，并调节平衡质量铁块的位置，直到机械的振动降到最低限度或消失。
4. 根据实际情况调整平衡质量铁块的数量和位置，以达到机械的最佳平衡状态。
5. 在调整和改变平衡质量铁块位置时，应先停止旋转机械，以确保操作的安全性。
6. 完成平衡调整后，重新启动旋转机械，并观察其振动情况。
如仍有明显振动，应继续调整和改变平衡质量铁块位置，直到满足振动的要求。
四、安全措施1. 在操作前，应确保动平衡设备和旋转机械的电源已经切断，并进行安全检查。
2. 操作人员应穿戴好个人防护装备，特别是戴好防护眼镜、手套和工作服。
3. 在操作过程中，不得随意触摸旋转机械和动平衡设备，以免造成伤害。
4. 操作人员应严格按照操作规程进行操作，不得擅自调整操作方法。
5. 如发现机械或设备出现异常，应立即停止操作并报告上级人员。
五、操作结束1. 在操作结束后，应将旋转机械从动平衡设备上取下，并确保旋转机械处于安全状态。
2. 检查动平衡设备的工作状态，并对设备进行维护和保养。
3. 将平衡质量铁块和辅助工具进行整理和清洁，妥善存放。
总之，动平衡操作规程是为了保证旋转机械的正常运行和延长使用寿命而制定的重要指导文件。
在动平衡操作中，必须严格按照规程进行操作，并遵循相关的安全措施，以确保工作的安全性和效率。
动平衡测试仪操作说明
动平衡测试仪操作说明动平衡测试仪操作说明文件编号文件版本A/0 生效日期文件页码目的：规范仪器的操作步骤，提高测试的准确度。
适用范围：适用于各种单双面及软硬支撑平衡机，可配接各种速度传感器、压电传感器。
责任部门：测试中心操作说明：1.打开设备总电源开关，启动计算机，运行平衡机测量软件。
2.设置转子参数：测量界面中按“H”,然后按“S”键进入转子参数界面。
按“+”、“-”可增加或删除一行数据，“√”、“×”保存修改或取消修改。
“回车”键保存修改并返回主界面。
3.将被测转子固定于摆架上，设置转子参数并调整好光电头，按测量菜单里面的“测量”进入测量状态，此时“转速显示框”和“电平信号”显示当前转子速度及传感器的信号量.4.进度达100%时，显示框数值不再跳动，合格为“GOOD”,不合格为“NOT”.5.停止转子，读取数据同时注意量值、角度、单位及校正位置。
6.在转子校正界面相应角度进行加/去重，如此反复消除转子的不平衡量。
7.按“记录”进入浏览数据界面，点击“导出”按钮，选择保存路径，输入文件名，然后点击保存。
点击菜单“退出”键，按“确定”即可关闭软件。
注意事项：1.使用本仪器前必须详细参阅说明书，熟悉和掌握本仪器的结构和操作方法。
2.定期检测。
出现故障时，应由专门人员进行检修工作，防止故障扩大。
3.外壳需要接地，计算机电源应采用带地线电源，以防机壳带电和防干扰。
4. 如需搬移机器，务必在切断电源后，冷却后再操作。
编制审核批准日期日期日期。
动平衡机使用操作规范
动平衡测试机使用操作规范1.使用前准备：检查工装夹具是否安装到位并紧固好；将立铣刀安装到机器的铣头主轴上。
2.接通电源，打开主开关。
3.制动盘装夹及对刀：3.1制动盘装夹：将制动盘吊装到平衡机上方，用制动盘底部孔对准平衡机工装上螺母（3个），放置到位后旋转锁紧平衡工装。
3.2对刀：①将“手动/联动”旋钮转动到手动位置，机器处于手动状态。
②按卡盘夹紧按钮，将制动盘夹紧，夹紧后夹紧灯常亮。
③逆时针转动铣头进给轮，使铣头前进，当铣刀距离制动盘外圆2-5mm时，停止前进，松开铣头立柱导轨上的锁紧螺钉，转动铣头升降手轮，将铣刀调整到制动盘被去重面以下12-13mm，最后锁紧导轨螺钉。
④按铣刀启动按钮，启动铣刀，慢慢转动铣头进给手轮，直到与制动盘外圆面刚刚触碰时，停止前进，按铣刀停止按钮，让铣刀停止，先将铣头下部T型导轨上左面的限位块向右移到铣头撞块相碰的位置，然后将该限位块向右移动7mm，再将限位块紧固螺钉紧固。
⑤将铣头退回到初始位置，按卡盘松开按钮，将制动盘松开，对刀完成，将“手动/联动”旋钮转动到联动位置，使机器处于联动状态。
4.平衡测量：平衡测量前一定要保证制动盘中心三顶头锁紧，且制动盘和旋转台面上无异物。
按平衡测量启动按钮（保证启动时切勿接触制动盘，无关人员勿近距离围观），当平衡转速达到设定转速时，电测箱开始平衡测量。
待采样周期结束后，按平衡测量停止按钮，结束平衡测量。
5.铣削去重：①平衡测量结束后，根据电测箱显示的不平衡量值（例如：400g、100°），手动旋转制动盘，使制动盘当前的角度位置值与电测箱显示的不平衡角度值一致。
②按卡盘夹紧按钮，将工件夹紧，夹紧后夹紧按钮灯常亮，指示已夹紧（并用手去摇晃制动盘确保已夹紧）。
③参照平衡去重参照表，逆时针转动卡盘旋转轮，使卡盘逆时针旋转到所需铣削角度的一半。
④逆时针转动洗头哦进给手轮，铣头进给，铣刀启动，将铣刀进给到切削深度为3mm（分三次切削）。
动平衡的操作步骤
动平衡的操作步骤
动平衡的操作步骤如下：
1. 做动平衡前必须把轮胎花纹里的石子扣掉，量一下车轮距设备
的距离，并输入动平衡机器。
2. 测量轮网的宽度，将轮网的宽度输入到设备里。
3. 查看轮胎轮网的尺寸。
4. 启动动平衡机器设备，测量车轮的平衡状态，然后将车轮原有
的铅块全部清除掉。
5. 找到外侧的配重点，将配重点轮网表面清洁干净，使用专业的
清洁剂清除表面。
6. 找到配重误差10克的铅块粘到配重平衡点上，车轮外侧的平
衡配重就完成。
7. 重新启动机器，测量车轮内侧的平衡点。
找到15克的配重铅块，在车轮的内侧平衡点上嵌入平衡铅块。
8. 最后一步再次启动设备，确保车轮的内外平衡都达到标准的数值，即0。
动平衡操作规程
动平衡操作规程动平衡是一种用来平衡运载工具或机械设备的技术手段，它通过调整重心位置，使物体保持平衡状态，从而增强运载工具或机械设备的稳定性和安全性。
动平衡操作规程是指在进行动平衡作业时，所需遵守的一系列规定和限制。
下面，将详细介绍动平衡操作规程。
一、操作前准备1.检查工作区域，确保周围没有人员或障碍物阻挡，以保障操作安全。
2.确认所需使用的平衡器材完好无损，并检查其固定装置是否牢固可靠。
3.检查需要进行动平衡的物体表面是否清洁，以确保测量结果准确可靠。
4.取得物体的准确质量和重心位置数据，以便后续动平衡作业。
二、动平衡操作步骤1.将物体放置在平衡器材上，并使用固定装置将其固定牢固。
确保物体与平衡器材接触面完全贴合，避免出现装配不牢固的情况。
2.打开动平衡测量仪器，进行初始校准和零点调整，以确保测量结果的准确性。
3.启动平衡器材，使物体开始旋转。
同时，观察物体的运动状态，注意是否出现明显的晃动或偏差。
4.根据动平衡测量仪器的指示，逐步调整物体的位置，使其重心逐渐向理想位置靠拢。
具体调整方式可以根据实际情况选择手动或自动调整。
5.持续观察物体的运动状态，注意是否出现晃动或偏差的改善。
如果仍有不理想的情况，需要进一步调整物体的位置。
6.待物体重心调整到理想位置后，继续观察物体的运动状态。
确保物体在旋转过程中保持平衡，没有明显的晃动或偏差。
7.停止平衡器材的运转，观察物体是否保持静止状态。
如有晃动或偏差，需要进一步调整物体的位置，直至达到稳定状态。
8.记录最终调整结果，包括物体重心的位置和动平衡测量仪器的指示。
同时，将调整结果进行核查和复核，确保结果准确可靠。
三、注意事项1.在进行动平衡操作时，必须严格按照操作规程进行，不得随意修改或变动操作步骤。
2.操作人员需具备相关的技术知识和操作经验，熟悉平衡器材的使用方法和注意事项。
3.操作人员应佩戴符合安全要求的个人防护装备，包括安全帽、工作服等，以保障个人安全。
动平衡去重原理
动平衡去重原理小伙伴们！今天咱们来唠唠动平衡去重这个超有趣的事儿。
你想啊，在咱们的生活里，到处都有旋转的东西，像汽车的轮子呀，工厂里那些大机器的转轴之类的。
要是它们转起来不稳，那可就麻烦大喽。
咱先来说说为啥东西转起来会不平衡呢。
你看啊，一个轮子或者一个转轴，它上面各个部分的重量如果分布得不均匀，就像是一群小伙伴拔河，两边的力气不一样大，那这个轮子或者转轴在转的时候就会晃悠。
比如说，一个汽车轮子，要是有一边重一点，那车开起来的时候，你就会感觉车子一颠一颠的，而且还特别费轮胎，噪音也大得很呢。
那动平衡去重就是来解决这个问题的小能手啦。
简单来讲呢，动平衡去重就是要让这个旋转的物体在转动的时候，各个方向上受到的力都均匀，就像大家手拉手围成一个圈，力量平均分配，这样转起来才稳当。
动平衡机就像是一个超级聪明的小医生，它能精确地找出这个旋转物体哪里重了，哪里轻了。
当把这个物体放到动平衡机上转起来的时候，动平衡机就开始它的检测工作啦。
它会检测到因为重量不均匀而产生的振动。
你可以把这个振动想象成这个旋转物体在“喊疼”，哪里振动大，就说明哪里的重量有问题。
然后呢，就到了去重的环节啦。
去重的方法有好多种呢。
比如说在一些小的、不太复杂的旋转部件上，可能会采用钻孔的方式去重。
就像是给这个部件做个小手术，把重的那部分去掉一点。
这就好比你有个小蛋糕，一边的奶油堆得太多了，你就小心地挖掉一点，让蛋糕两边的重量差不多。
还有些时候呢，会采用打磨或者切割的方式。
这就像是给这个旋转的家伙做个瘦身计划。
比如说在一个大的金属转轴上，如果发现某个地方重了，就用打磨机轻轻地把多余的部分磨掉一些。
不过这个过程可需要特别精确哦，就像你给一个艺术品做雕刻，多一点少一点都不行。
动平衡去重可是有着大作用的呢。
对于汽车来说，做好动平衡去重，你的车开起来就会特别平稳，坐在车里就像坐在一艘平稳航行的小船上，而且轮胎的使用寿命也会大大延长。
你想啊，你辛辛苦苦挣钱买的轮胎，要是因为动平衡没做好，早早地就磨坏了，多不划算呀。
永磁同步电机去重法动平衡
永磁同步电机去重法动平衡
永磁同步电机是一种采用永磁体作为励磁源的同步电机，其特
点是具有高效率、高功率密度、响应速度快等优点。
在实际应用中，永磁同步电机的动平衡是非常重要的，可以通过去重法来实现动平衡。
首先，永磁同步电机的动平衡是指在电机转子转动时，减小或
消除因不平衡而引起的振动和噪音，保证电机运行的稳定性和可靠性。
动平衡的方法有很多种，其中去重法是一种常用的方法之一。
去重法动平衡的基本原理是通过在转子上加装一定质量的配重，使得转子在运转时达到动平衡。
具体步骤包括，首先进行振动测量，确定不平衡的位置和大小；然后根据不平衡的情况，在转子上加装
配重块，使得不平衡部分的振动得到抑制，最终达到动平衡的目的。
在进行去重法动平衡时，需要考虑到配重的位置、质量和固定
方式等因素，以及对电机性能的影响。
同时，还需要使用专业的动
平衡设备和工具，进行精确的测量和调整，确保动平衡效果达到要求。
总的来说，永磁同步电机的动平衡是保证电机正常运行的重要环节，去重法是一种常用的动平衡方法，通过合理的配重设计和精确的调整，可以有效地实现电机的动平衡，提高电机的运行效率和稳定性。
动平衡去重操作
动平衡意义以及去重操作细节根据GB9239-88动不平衡的描述，可以简化为如下视图定义：一、如图示，为完全静平衡理想条件下动不平衡现象：由于质量分布不对称，势必引起各个位置截面的质量分布的力矩变化，最后由于积聚效果，反映在a-b连线方向上。
二、如图示，静不平衡实际条件下的动不平衡现象：静平衡条件下积聚于a-b线上，但由于静不平衡量引起该实际力矩连线偏移理想连线距离为尺寸d的力矩连线A-B。
由于转子中间部分难以去重或无法去重，即定型为转子的内部不可调整内部结构，则重点在左右两端面进行合理去重，以期达到满足动不平衡规定指示范围的要求。
根据转子的动不平衡定义，可以总结出，动不平衡量与转子质量分布有直接的关系，故在动不平衡量超出规定范围后，有必要依据标定的范围进行质量分布的调整，具体可以按指示的方向在一定的区域范围内去重，以达到理想的质量分布。
如果去重部位选取不到位，或去重区域选取过小，将破坏该区域原有的质量分布，就整个平面的质量分布会引起变化，如果再次进行动平衡试验，势必与原有指示角度和偏重现象有一定偏差，产生所谓的“漂移”。
叶轮转子质心的确定——由于循环泵叶轮的结构，其质心介于叶轮轴向尺寸中心与后盖板内端面之间。
转子动不平衡量分配——如上提示，循环泵叶轮转子满足转子动不平衡量分配中的至少a、b两项，即a、质心位于两支点间距中间三分之一的分段；b、校正平面间距大于支承间距的三分之一而小于支承间距。
由此可以确认两个端面作为校正平面的取许用动不平衡为整个转子许用动不平衡量的1/2。
动不平衡去重示意图：前盖板——理论半径Rt=(R1+R2) / 2 。
简述——前盖板端面为近似R1至R2环型面，质量分布较为集中，去重半径按理论半径输入，去重位置对该平面质量分布将不会有大的影响。
去重范围按标定角度均匀分配角度射线两侧范围，偏重质量（即去重质量）通过换算得出。
注：在以30mm平方的面积进行去重，每1mm深可去重7克。
