cad绘制空心箭头
CAD快捷键镂空与填充
CAD快捷键镂空与填充在CAD设计软件中，镂空与填充是常用的操作，可以用来在二维或三维图形中创建空洞或者填充区域。
所谓镂空，即在原有图形中去除部分区域，形成空洞；而填充则是将某个图形或者区域填充为特定的颜色或样式。
这些功能通常由一些特定的快捷键来实现，下面将介绍CAD中常用的快捷键来进行镂空与填充操作。
1. 镂空操作在CAD中，实现镂空操作可以使用“TRIM”命令。
镂空是将两个或多个图形按照重叠的部分进行裁剪，以形成空心效果。
下面介绍几个常用的快捷键来实现镂空操作：1.1 使用快捷键“TR”在CAD软件中，按下键盘上的“TR”键可以快速启动“TRIM”命令。
在命令行中输入“TR”后，按下回车键，程序将进入镂空模式。
然后，通过点击或者拖拽选择其中一个图形为裁剪对象，再选择需要进行镂空的图形作为被裁剪对象，最后按下回车键确认裁剪操作。
这样就可以实现将被裁剪的图形中与裁剪对象重叠的部分去除，形成镂空效果。
1.2 使用快捷键“CO”除了使用“TR”命令外，按下键盘上的“CO”键也可以实现镂空操作。
通过输入“CO”命令后，按下回车键，程序同样进入镂空模式。
然后，按照上述方式选择裁剪对象和被裁剪对象，最后按下回车键确认裁剪操作。
使用“CO”命令也可以方便地实现图形的镂空效果。
2. 填充操作在CAD中，填充操作可以使用“HATCH”命令来实现。
填充是将某个区域用特定的颜色或样式进行填充，以强调该区域或者区分不同的区域。
以下是常用的几个快捷键来进行填充操作：2.1 使用快捷键“H”在CAD软件中，按下键盘上的“H”键可以快速启动“HATCH”命令。
在命令行中输入“H”后，按下回车键，程序将进入填充模式。
接着，选择需要进行填充的图形或者区域，然后选择填充的样式和颜色，最后按下回车键确认填充操作。
这样就可以实现指定图形或区域的填充效果。
2.2 使用快捷键“BH”除了使用“H”命令外，按下键盘上的“BH”键也可以进行填充操作。
cad画箭头
在COMMAND中输入PL就行了，可以调整W线宽来做PID
个人感觉还是快速引线快一些，LE命令，指定第一点，指定第二点，回车两次，完成
用qleader（快速引线）有个缺点，就是线很短时，不能显示箭头
用PL(多段线)可以随意控制箭头大小，缺点只有一个箭头没尾巴
ቤተ መጻሕፍቲ ባይዱ
用块 所有的箭头比例都一样
箭头可以直接用 leader 命令就可以做出来了，leader ====点一下确定位置===再点一下接出线==不需要文字时可以在此时回车两次再输入N就可以了
用PLINE命令就可以实现，!
打上PLINE命令，然后输入箭头起始端的宽度，如2.5 mm,然后输入末端宽度是0。最后输入箭头的长度，如2mm, 这样按照命令指示，就可以画出箭头来了。我通常都是这样画的，很方便。
用LE命令，如需改动箭头大小，可按Ctrl+1, 里面有箭头大小，可调整！
用快速引线画的话最好设置一下：
，注释选项卡中注释类型选无，引线和箭头选项卡中点数最大值设为2。
以后画箭头，输入命令点两下就可以了。
在特性栏可以修改箭头大小，也可以为引线设置标注样式。

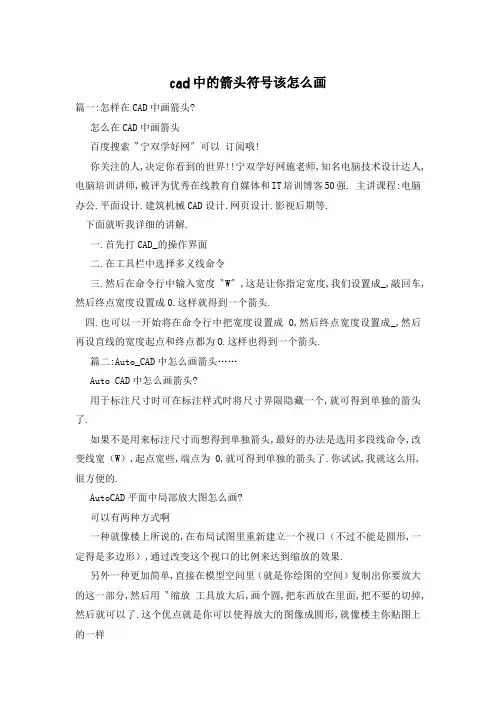

cad中的箭头符号该怎么画
cad中的箭头符号该怎么画篇一:怎样在CAD中画箭头?怎么在CAD中画箭头百度搜索〝宁双学好网〞可以订阅哦!你关注的人,决定你看到的世界!!宁双学好网施老师,知名电脑技术设计达人,电脑培训讲师,被评为优秀在线教育自媒体和IT培训博客50强. 主讲课程:电脑办公.平面设计.建筑机械CAD设计.网页设计.影视后期等.下面就听我详细的讲解.一.首先打CAD_的操作界面二.在工具栏中选择多义线命令三.然后在命令行中输入宽度〝W〞,这是让你指定宽度,我们设置成_,敲回车,然后终点宽度设置成0.这样就得到一个箭头.四.也可以一开始将在命令行中把宽度设置成0,然后终点宽度设置成_,然后再设直线的宽度起点和终点都为O.这样也得到一个箭头.篇二:Auto_CAD中怎么画箭头……Auto CAD中怎么画箭头?用于标注尺寸时可在标注样式时将尺寸界限隐藏一个,就可得到单独的箭头了.如果不是用来标注尺寸而想得到单独箭头,最好的办法是选用多段线命令,改变线宽（W）,起点宽些,端点为0,就可得到单独的箭头了.你试试,我就这么用,很方便的.AutoCAD平面中局部放大图怎么画?可以有两种方式啊一种就像楼上所说的,在布局试图里重新建立一个视口（不过不能是圆形,一定得是多边形）,通过改变这个视口的比例来达到缩放的效果.另外一种更加简单,直接在模型空间里（就是你绘图的空间）复制出你要放大的这一部分,然后用〝缩放工具放大后,画个圆,把东西放在里面,把不要的切掉,然后就可以了.这个优点就是你可以使得放大的图像成圆形,就像楼主你贴图上的一样在CAD中标注的文字改变后怎么标公差方法一:利用对象特性的文字替代功能1. 标注配合公差,如_H7/k6先选择尺寸标注命令并选好图元后标注尺寸,再选中刚标注的尺寸,打开对象特性面板,在文字替代一栏中输入_{\H0.6_;\SH7/k6;},回车,可以看到标注已经变了,按Esc退出即可.2. 标注基本偏差,如_H7(+0._1 )先选择尺寸标注命令并选好图元后标注尺寸,再选中刚标注的尺寸,打开对象特性面板,在文字替代一栏中输入_{\H0.6_;\S+._1 ;},回车,可以看到标注已经变了,按Esc退出即可.方法二:利用尺寸标注文字的堆叠命令1. 标注配合公差,如_H7/k6选择尺寸标注命令并选好图元后输入m,回车,可以看到多行文字框,例如输入_H7/k6,然后选中H7/k6,单击堆叠命令按钮（就是多行文字框上面的按钮）,单击确定.2. 标注基本偏差,如_H7(+0._1 )选择尺寸标注命令并选好图元后输入m,回车,可以看到多行文字框,例如输入_H7（那一栏中输入0._5,下偏差那一栏中输入-0._2;同理,如果两个偏差都为负值,如-0._50._,则应在上偏差那一栏中输入-0._5,上偏差那一栏中输入0._.75-075{\H0.7_;\S0;}￠_5+0.3-0\A1;%%c {\H0.7_;\S+3.00;}_0+0-1.5\A1; {\H0.75_;\S01.5;}_0等同于\A1;另种表示为:_0{\H0.75_;\S01.5;}拔模斜度:H后边用0.6与0.7结果一样,全部表示为公差尺寸数字的比例高度或大小. 1/30=2度,1/_.5=_度cad 里面怎么打空心字?1.把TE_TFILL的值设为零,所有的中文字题会打印成空心的te_tfill=0 为空心字 =1为实心2.先消隐一下再找印3.用华文彩云4.选择任何一种字体E_PRESS中的爆炸字体命令将所有线条再炸开后整体并合并,偏移一定的数值就OK 了.@_-CAD空心字制作_-_-_ _:_步骤:1.键入〝Mte_t〞(多行文字)命令,打开〝多行文字编辑器〞,〝字符〞标签里选择一种中文字体,例如综艺体,并输入〝空心字〞三个字.注:字体要选择笔划有宽度的,中英文均可,单线体（如t_t.sh_,gbenor.sh_,gbcbig.sh_等）没有什么效果处理可言（谁说的?）.2.键入〝T_te_p〞（分解文字）命令,选择全部,回车分解所选文字.注:在AutoCAD中,文字属于一类特殊的对象,必须分解成线后,才能对其进行更多的处理.〝T_te_p〞（分解文字）是E_press工具集中的命令（即AutoCAD_中文版菜单栏上的〝快捷工具〞,安装时你必须全部或定制安装才行）,该命令的功能是把文字分解为组成它的直线和圆弧.注意,不要用〝E_plode〞（分解）命令.3.键入〝Trim〞(修剪)命令,框选〝空心字〞,剪掉每个文字笔划内部多余的线条.4.键入〝Boundary〞（建立边界）命令,确认〝高级〞标签下〝对象类型〞里为〝多义线〞选项,按〝拾取点〞按钮,在每个笔划内部逐一点击,回车.注:因修剪后笔划成为许多个独立的零碎直线和圆弧,所以用这个命令再把每一个笔划连成封闭的多义线.注意,该命令的结果,实际上是在原地复制了一份对象,并且颜色变为随层色.可将原对象删除,以免影响操作.另外,对空心字而言,这一步也可不做（做了也无妨,下同）,这里为后面某些字效的处理做准备.5.在屏幕上框选〝背景字〞,按〝Ctrl+1〞,打开〝对象特性〞对话框,在〝颜色〞栏里,选择一种颜色,或者单击右侧的下拉箭头,选〝其它〞,这里有更多的颜色可供选择.字体放大（有宽度的字体）,用多线段命令描写.HZFS.sh_ 空心仿宋HZHT.sh_ 空心黑体其它的你自己找下.把大字体设置成他们就行了.不过HZFS.sh_显示的〝级〞字少左上角的撇折 .篇三:cad中划箭头方向指示线方法CAD中划箭头方向指示线方法·一. 用多义线命令命令行输入:pline（回车）输入〝第一点位置〞（回车）输入W（回车）输入〝你想要的宽度〞（回车）输入0（回车）输入〝第二点位置〞（回车）到此,箭头画完.二.用炸开命令线型标注中有箭头选项,选中（这点你应该会,因为你没有问）随意标注两点,得到带箭头的尺寸线,选择后炸开,得到箭头.三.用lisp语言编程序画省略因为有朋友已经做的很好,我没有必要自做多情.四.纯粹的笨方法自己绘制箭头形状,然后填充.五.更笨的方法在别的文件中找一个箭头,复制过来.六.最丢人的方法让别人帮你画一个.提醒朋友:对于常用的细部的东西或者图形最好制作图块文件保存,不要单纯做图块保存.两者是有区别的前者的文件可以在任何CAD图形中插入,后者只能在当前图形中插入.。

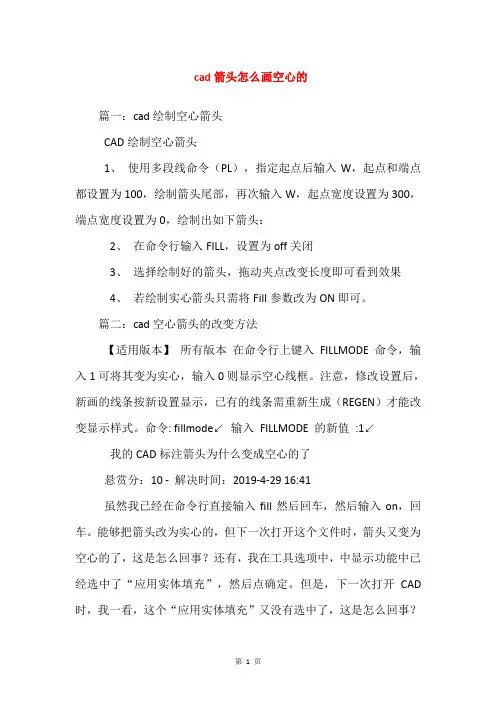

cad箭头怎么画空心的
cad箭头怎么画空心的
篇一：cad绘制空心箭头
CAD绘制空心箭头
1、使用多段线命令（PL），指定起点后输入W，起点和端点都设置为100，绘制箭头尾部，再次输入W，起点宽度设置为300，端点宽度设置为0，绘制出如下箭头：
2、在命令行输入FILL，设置为off关闭
3、选择绘制好的箭头，拖动夹点改变长度即可看到效果
4、若绘制实心箭头只需将Fill参数改为ON即可。
篇二：cad空心箭头的改变方法
【适用版本】所有版本在命令行上键入FILLMODE命令，输入1可将其变为实心，输入0则显示空心线框。
注意，修改设置后，新画的线条按新设置显示，已有的线条需重新生成（REGEN）才能改变显示样式。
命令: fillmode↙输入FILLMODE 的新值:1↙我的CAD标注箭头为什么变成空心的了
悬赏分：10 - 解决时间：2019-4-29 16:41
虽然我已经在命令行直接输入fill然后回车，然后输入on，回车。
能够把箭头改为实心的，但下一次打开这个文件时，箭头又变为空心的了，这是怎么回事？还有，我在工具选项中，中显示功能中已经选中了“应用实体填充”，然后点确定。
但是，下一次打开CAD 时，我一看，这个“应用实体填充”又没有选中了，这是怎么回事？
第1 页。
CAD的箭头画法
CAD的箭头
1.如果你要标注的话,系统会自动画出箭头,如果想改变箭头的大小可以在<标注>---<标注样式>----修改----箭头文字----箭头大小.可以根据你图纸的大小选择,总体上是比例均匀美观.
2.多段线画法:点击---左侧工具栏中的----多段线按钮----指定起始点-----在命令行中输入"W"回车----输入起始点宽度(例如是5)-----输入端点宽度(不出意外应该是(0))因为你画是箭头---根据你的需要选刚箭头的长度. 注意:如果是一个直线接一个箭头可以第一段起始点和端点的宽度一样,第二段按上面的操作.
3.填充画法：可以画一个箭头的外型。
点击----绘图----图案填充----选择一个你需要的图案---添加,拾取点---选择你箭头的三角--完成.
要是特殊的箭头本人喜欢第二种画法，如果多的话还可以做成块很方便。
希望能对你有一些帮助。

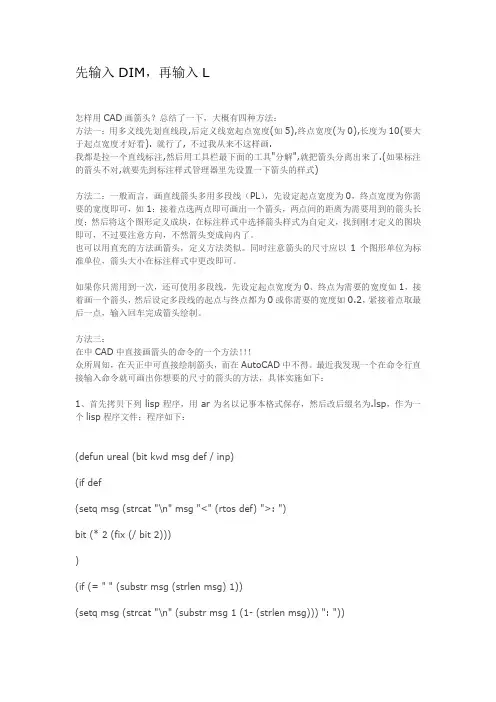

CAD中如何画箭头
先输入DIM，再输入L怎样用CAD画箭头？总结了一下，大概有四种方法：方法一：用多义线先划直线段,后定义线宽起点宽度(如5),终点宽度(为0),长度为10(要大于起点宽度才好看). 就行了, 不过我从来不这样画.我都是拉一个直线标注,然后用工具栏最下面的工具"分解",就把箭头分离出来了.(如果标注的箭头不对,就要先到标注样式管理器里先设置一下箭头的样式)方法二：一般而言，画直线箭头多用多段线（PL），先设定起点宽度为0，终点宽度为你需要的宽度即可，如1；接着点选两点即可画出一个箭头，两点间的距离为需要用到的箭头长度；然后将这个图形定义成块，在标注样式中选择箭头样式为自定义，找到刚才定义的图块即可，不过要注意方向，不然箭头变成向内了。
也可以用直充的方法画箭头，定义方法类似。
同时注意箭头的尺寸应以1个图形单位为标准单位，箭头大小在标注样式中更改即可。
如果你只需用到一次，还可使用多段线，先设定起点宽度为0、终点为需要的宽度如1，接着画一个箭头，然后设定多段线的起点与终点都为0或你需要的宽度如0.2，紧接着点取最后一点，输入回车完成箭头绘制。
方法三：在中CAD中直接画箭头的命令的一个方法！！！众所周知，在天正中可直接绘制箭头，而在AutoCAD中不得。
最近我发现一个在命令行直接输入命令就可画出你想要的尺寸的箭头的方法，具体实施如下：1、首先拷贝下列lisp程序，用ar为名以记事本格式保存，然后改后缀名为.lsp，作为一个lisp程序文件；程序如下：(defun ureal (bit kwd msg def / inp)(if def(setq msg (strcat "\n" msg "<" (rtos def) ">: ")bit (* 2 (fix (/ bit 2))))(if (= " " (substr msg (strlen msg) 1))(setq msg (strcat "\n" (substr msg 1 (1- (strlen msg))) ": "))(setq msg (strcat "\n" msg ": "))))(initget bit kwd)(setq inp (getreal msg))(if inp inp def))(defun upoint (bit kwd msg def bpt / inp) (if def(setq pts (strcat(rtos (car def))","(rtos (cadr def))(if(and (caddr def) (= 0 (getvar "FLATLAND"))) (strcat "," (rtos (caddr def)))""))msg (strcat "\n" msg "<" pts ">: ")bit (* 2 (fix (/ bit 2))))(if (= " " (substr msg (strlen msg) 1))(setq msg (strcat "\n" (substr msg 1 (1- (strlen msg))) ": ")) (setq msg (strcat "\n" msg ": "))))(initget bit kwd)(setq inp(if bpt(getpoint msg bpt)(getpoint msg)))(if inp inp def))(setq cm(getvar "cmdecho"))(setvar "cmdecho" 0)(defun C:AR ( / #dwgsc w v pt1 pt2 pt3 )(if(= arscl nil)(setq arscl 0.1875))(setq #dwgsc(getvar "DIMSCALE")W(getvar "PLINEWID")V(getvar "OSMODE")L(getvar "CLAYER"))(setq arscl(ureal 7 "" "请输入箭头长度" arscl))(setvar "OSMODE" 1)(setq pt1 (upoint 1 "" "指定箭头顶点" nil nil))(setvar "OSMODE" 512)(setq PT(entsel "\n选择直线上要画箭头一端的任意一点"))(setq PT2(cadr PT))(setq ED(entget(car PT)))(setq PT3 (polar PT1 (angle PT1 PT2) (* #dwgsc arscl)))(command "PLINE" pt1 "w" "0" (* #dwgsc (/ arscl 3)) pt3 "")(setvar "OSMODE" V)(setvar "CLAYER" L)(setvar "plinewid" W)(princ))(setvar "cmdecho" cm)(princ)2、将ar.lsp拷贝至CAD目录下的support目录下；3、在CAD目录下的support目录内找到文件acad2000doc.lsp文件（CAD2002下，在别的版本CAD中可能不是这个名，这是CAD的自动加载文件）；4、用记事本程度打开acad2000doc.lsp文件，加入一行：(load "ar.lsp")（注意字符要为英文字符）5、保存后，重新启动CAD，在命令行就可输入ar命令直接画箭头了。
CAD箭头的画法
1.如果你要标注的话,系统会自动画出箭头,如果想改变箭头的大小可以在<标注>---<标注样式>----修改----箭头文字----箭头大小.可以根据你图纸的大小选择,总体上是比例均匀美观.
2.多段线画法:点击---左侧工具栏中的----多段线按钮----指定起始点-----在命令行中输入"W"回车----输入起始点宽度(例如是5)-----输入端点宽度(不出意外应该是(0))因为你画是箭头---根据你的需要选刚箭头的长度. 注意:如果是一个直线接一个箭头可以第一段起始点和端点的宽度一样,第二段按上面的操作.
3.填充画法：可以画一个箭头的外型。点击----绘图----图案填充----选择一个你需要的图案---添加,拾取点---选择你箭头的三角--完成.
要是特殊的箭头本人喜欢第二种画法，如果多的话（比如说有大小，[wiki]阀门[。
4、用le最快，画出一段后，按esc键即可。
5、引线标注。dim回车，L回车。随便画一段，按esc键即成！
6、用pl命令，画箭头时分别指定起点宽度和端点宽度，再点右键的确认。这样画出来的箭头比较灵活。也可以画双向箭头。
cad画箭头的方法步骤
cad画箭头的方法步骤
cad是一款非常实用的被广泛应用于机械、建筑、家居等的设计软件，对于初学者来说肯定有不少cad方面的疑问，今天小编给大家带来cad绘制箭头的方法，这是一个cad的简单教程，希望可以帮助到大家。
cad画箭头的方法：
1、为了方便画箭头，首先打开正交模式(按钮带有颜色就代表已经打开了)
2、点击左侧工具栏中的多段线按钮，或者输入PL然后回车打开多段线工具。
3、点击鼠标左键指定起点，在命令行中根据提示输入W或者H，然后出车(W代表线的宽度，H就代表线一半的宽度，小编习惯用W)。
4、在命令行中根据提示输入线起点的宽度，这里输入20然后回车。
5、端点宽度cad会默认成刚才设置的起点宽度，这里直接回车就行了
6、这时鼠标在下一点单击就画好宽度为20的直线了，接下来我们开始画箭头。
7、再次输入W然后回车。
8、这里输入起点宽度70然后回车(因为箭头开始是比直线宽许多的)
9、输入端点宽度0然后回车(因为箭头最后是尖的，也就是0宽度)。
10、这时鼠标在下一点单击就画好箭头了，再按一下回车就退出了多段线工具。
cad中箭头怎么画？cad中插入各种箭头的方法
cad中箭头怎么画？cad中插⼊各种箭头的⽅法
在cad制图中，我们经常会对图形进标注和注明，这⾥就需要⼀些箭头进⾏指向和声明。
⽽在cad中插⼊箭头的⽅法并不是那么简单，不是直接插⼊就可以的。
这⾥就给⼤家讲解在cad中插⼊各种箭头的⽅法，cad箭头各种画法如下：
⼀、PLINE线绘制箭头，⼀头线宽0，⼀头随意；⽤PLINE画箭头，可以通过设置线宽来实现。
具体操作：
1、执⾏命令pline（命令栏输⼊输⼊PL），⿏标随意点击某个位置就是指定起点，
2、提⽰指定下⼀点（⿏标⽔平或垂直拉⼀条直线，长度随意，即为箭头直线部分）
3、提⽰指定下⼀点定下⼀个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]（输⼊W）
4、提⽰输⼊起点宽度（输⼊线宽50，随意，⼤于零即可，即为箭头三⾓底边）
5、提⽰输⼊端点宽度（输⼊0）——提⽰指定下⼀点（⿏标拉⼀下试试，就看见效果了，即为箭头长度，也可以输⼊长度数值。
）如果你感觉箭头效果不是很好，之后你也可以按⽐例的需要进⾏调整缩放即可。
⼆、多段线插⼊箭头
多线段也可以画，输⼊多段线命令（ML）——（W）宽度，可以设置为除0以外的任何数值，它会提⽰你输⼊指定起点宽度，你可以输⼊⽐0⼤的，然后是指定端点宽度，我⼀般默认设置为0，指定下⼀点的距离，输你想要箭头的下⼀点数值。
三、cad中快速绘制箭头的快捷键
绘制箭头的⽅法有很多，我们还可以通过画出箭头外形，再进⾏内部填充也是可以插⼊箭头；⼜⽐如通过leader命令，那是LE快捷键命令，叫引线标注，当你画完后双击可以修改它的属性。
画出箭头后按ESC结束操作可以去测试在cad中插⼊箭头。
cad中画箭头符号的方法步骤
cad中画箭头符号的方法步骤
经常有人会疑惑cad里面的箭头怎么画，其实画法是很简单的，接下来就是店铺精心整理的一些关于cad中怎样画箭头符号的相关资料，供你参考。
cad中画箭头符号的方法一
1、LE命令，设置后，直接拉线。
2、绘制三角形+线条，定义成图块，可重复使用。
3、PL命令，设置不同的线宽，形成箭头，定义成图块，可多处使用。
4、打字中有箭头的符号的，↑↓←→。
cad中画箭头符号的方法二
首先打开cad，因为画的是直线箭头，这里小编建议大家先把“正交”打开，如图所示，点击下方的直角符号，命令栏会提示<正交开>
然后我们输入“pl”命令，回车，在cad中确定起点，然后再确定下一点，即线段的端点(这一步其实就是话箭头的直线部分，cad直接话直线段即可)
画完直线，我们在“指定下一点”中选择“w”，输入“w”，回车，然后指定两个端点的宽度，输入“80”，回车，再输入“0”，回车即可，如图所示
然后回到画图界面，左右拉伸选定箭头的长短，用鼠标确定箭头的端点，最后点“Enter”键就完成直线箭头的绘制。
cad箭头符号怎么画
cad箭头符号怎么画
cad箭头符号怎么画呢?其实很简单，下面店铺把方法都教给大家，一起来学习吧。
cad箭头符号的画法：
选择多段线命令。
标准界面下是第一幅，新界面是第二幅。
此时要你指定一起始点。
在适当地方单击一下，出现下图。
此时输入w,表示接下来要指定多段线的起始宽度和终点宽度。
回车确定。
此时要你输入起始线宽，这里我输入5。
回车后要你输入终点线宽。
显然输入0。
回车确定。
此时界面上已经根据你的设置生成了箭头的大致样子。
此时只要在适当位置单击一下已将终点确定下来就完成了。
CAD中绘制方向箭头和符号的方法与技巧
CAD中绘制方向箭头和符号的方法与技巧在CAD设计中，方向箭头和符号是非常常见的元素之一。
它们能够有效地传递信息和指示方向，使设计更加清晰明了。
本文将介绍如何在CAD中绘制方向箭头和符号的方法与技巧。
首先，我们需要选择合适的绘制工具。
在CAD软件中，通常有多种工具可供选择，例如线段工具、多段线工具、圆弧工具等。
根据具体需要，选择最适合的工具进行绘制。
绘制直线箭头时，可以使用线段工具。
首先选择线段工具，并指定起点和终点，确定箭头的长度和方向。
然后，在箭头的终点位置，使用CAD软件提供的箭头符号库，选择合适的箭头类型并插入。
再利用CAD软件的编辑功能，调整箭头的大小和方向。
若需要绘制带有特殊曲线或角度的箭头，则可以使用多段线工具或圆弧工具。
根据箭头的形状，选择合适的工具进行绘制。
在绘制过程中，需要注意控制线条的曲度和角度，以保证箭头符号的清晰可辨。
对于绘制特殊形状或复杂箭头的情况，可以先在草图软件中设计好箭头的形状，然后将其导入到CAD软件中。
在CAD软件中，可以将导入的图形进行放大、缩小、旋转等操作，以适应实际设计的要求。
这种方法可以提高绘图的精度和效率。
除了直接绘制箭头外，CAD软件还提供了一些预定义的方向箭头样式和符号库。
在绘图界面中，可以选择相关的符号库，并将其插入到设计图纸中。
这些预定义的符号库包含了各种常见的箭头符号，可以满足不同设计场景的需求。
同时，也可以根据需要对这些符号进行编辑和调整，以适应具体的设计要求。
在绘制方向箭头和符号时，还需要注意一些细节。
首先，箭头的大小和比例应与设计图纸保持一致。
其次，在绘制时应注意控制线条的粗细和颜色，使其与其他图形元素相协调。
同时，在方向箭头和符号的标注上，应选择清晰易读的字体，并根据实际需要调整字体的大小。
绘制方向箭头和符号时，还可以利用CAD软件提供的对齐和镜像功能，以提高绘图的效率和准确度。
通过对齐功能，可以保证绘制的箭头符号沿着设计要点的方向排列整齐。
CAD中创建镂空图形的方法
CAD中创建镂空图形的方法在CAD软件中，创建镂空图形是一个常见的需求，它可以用于设计建筑物、机械零件等各种项目。
在这篇文章中，我将介绍一些常用的方法和技巧，帮助你在CAD中轻松地创建镂空图形。
首先，你需要选择一个适合的工具来创建你的镂空图形。
在CAD软件中，通常有多种绘图工具可供选择，例如线段、矩形、圆等。
根据你的设计要求，选择适合的工具进行绘制。
例如，如果你想创建一个矩形的镂空图形，你可以使用矩形工具来绘制一个完整的矩形。
然后，使用“修剪”或“裁剪”工具来删除矩形中的一部分，从而形成镂空效果。
另外，你也可以使用“偏移”工具来创建镂空图形。
首先，绘制一个封闭的图形，然后使用“偏移”工具将该图形复制一份，并稍微缩小一些，以创建一个内部边界。
最后，使用“剪切”或“修剪”工具来删除内部边界与外部图形的重叠部分，从而形成镂空效果。
除了上述方法，你还可以使用“孔洞”或“相交”命令来创建镂空图形。
这些命令可以帮助你自动生成镂空效果，而无需手动绘制和删除图形。
在使用CAD软件创建镂空图形时，还需要注意一些细节。
首先，确保你的绘图精度和准确度，以免造成不必要的错误或误差。
其次，合理使用图层和图形属性，以便更好地管理和编辑你的图形。
此外，学习如何使用CAD软件的撤消和重做功能，可以帮助你快速纠正错误或回滚到之前的步骤。
另外，如果你需要创建复杂的镂空图形，我建议你学习一些高级技巧和功能，如曲线修剪、布尔运算等。
这些技巧可以帮助你更加高效地创建和编辑镂空图形。
最后，记得不断练习和实践。
创建镂空图形是一个技巧活，只有通过实际操作和不断尝试，你才能掌握这项技能。
CAD软件有许多强大的功能和工具，只有不断学习和尝试，你才能发挥出它们的最大潜力。
总之，创建镂空图形是CAD设计中常见的任务之一。
通过选择适当的工具和运用一些技巧，你可以在CAD软件中轻松地实现镂空效果。
记住不断练习和学习新技巧，你会变得越来越熟练，从而在CAD设计中达到更高的水平。
CAD里面如何绘制空心的箭头
CAD里面如何绘制空心的箭头
我们应该知道图形中的箭头分为实心和空心的，今天我们就说说空心的箭头。
其实这个也不算太难，下面就让小编告诉你CAD里面如何绘制空心的箭头的方法，一起学习吧。
CAD里面绘制空心的箭头的方法一
我们用快捷键“D”打开标注样式管理器，点击修改按钮，如下图所示
点击修改箭头菜单，只需要改图片中标明的三个位置即可实现箭头为空心的效果了，如下图所示：
CAD里面绘制空心的箭头的方法二
输入“D”→“空格”→跳出“标注样式管理器”→点“修改”→“直线和箭头”→在右下方“箭头”下“第一个”后面的方框内选择“空心闭合”，“第二个”里会随之变化，在“引线”后面的方框里同样选择“空心闭合”→确定。
画单箭头不用“PL”那么麻烦，直接用“LE”就可以了。
Auto CAD中怎么画箭头
Auto CAD中怎么画箭头?用于标注尺寸时可在标注样式时将尺寸界限隐藏一个，就可得到单独的箭头了。
如果不是用来标注尺寸而想得到单独箭头，最好的办法是选用多段线命令，改变线宽（W），起点宽些，端点为0，就可得到单独的箭头了。
你试试，我就这么用，很方便的。
AutoCAD平面中局部放大图怎么画？可以有两种方式啊一种就像楼上所说的，在布局试图里重新建立一个视口（不过不能是圆形，一定得是多边形），通过改变这个视口的比例来达到缩放的效果。
另外一种更加简单，直接在模型空间里（就是你绘图的空间）复制出你要放大的这一部分，然后用“缩放"工具放大后，画个圆，把东西放在里面，把不要的切掉，然后就可以了。
这个优点就是你可以使得放大的图像成圆形，就像楼主你贴图上的一样在CAD中标注的文字改变后怎么标公差方法一：利用对象特性的文字替代功能1、标注配合公差，如20H7/k6先选择尺寸标注命令并选好图元后标注尺寸，再选中刚标注的尺寸，打开对象特性面板，在文字替代一栏中输入20{\H0.6x;\SH7/k6;}，回车，可以看到标注已经变了，按Esc退出即可。
2、标注基本偏差，如20H7(+0.021^0)先选择尺寸标注命令并选好图元后标注尺寸，再选中刚标注的尺寸，打开对象特性面板，在文字替代一栏中输入20{\H0.6x;\S+.021^0;}，回车，可以看到标注已经变了，按Esc退出即可。
方法二：利用尺寸标注文字的堆叠命令1、标注配合公差，如20H7/k6选择尺寸标注命令并选好图元后输入m，回车，可以看到多行文字框，例如输入20H7/k6，然后选中H7/k6，单击堆叠命令按钮（就是多行文字框上面的按钮），单击确定。
2、标注基本偏差，如20H7(+0.021^0)选择尺寸标注命令并选好图元后输入m，回车，可以看到多行文字框，例如输入20H7（+0.021^0），然后选中H7/k6，单击堆叠命令按钮（就是多行文字框上面的按钮），单击确定。
cad镂空表示方法
cad镂空表示方法CAD镂空表示方法一、概述CAD（计算机辅助设计）是一种利用计算机技术辅助进行设计和绘图的方法。
在CAD中，镂空表示方法是指通过一系列操作将实体物体中的一部分去除，形成孔洞或空洞的过程。
本文将介绍CAD中常用的几种镂空表示方法。
二、几何镂空几何镂空是最基本的镂空表示方法之一。
它通过几何图形的构建和运算来实现。
首先，我们可以使用CAD软件中的绘图工具创建一个用于镂空的几何图形，例如圆、矩形等。
然后，将该几何图形与需要镂空的实体物体进行相交操作，从而得到一个新的实体物体，其中包含了镂空后的结果。
三、体积镂空体积镂空是一种更高级的镂空表示方法。
它通过实体物体之间的布尔运算来实现。
首先，我们需要创建一个用于镂空的实体物体，可以是一个简单的几何体，也可以是一个复杂的曲面物体。
然后，将该实体物体与需要镂空的目标物体进行布尔差运算，从而得到一个新的实体物体，其中包含了镂空后的结果。
四、路径镂空路径镂空是一种在CAD中常用的镂空表示方法。
它通过指定一个路径或曲线来实现。
首先，我们需要创建一个用于镂空的曲线或路径，可以是一条直线、曲线或者多段线。
然后，将该路径与需要镂空的实体物体进行相交操作，从而得到一个新的实体物体，其中包含了沿着路径所形成的孔洞。
五、投影镂空投影镂空是一种常用于绘制平面图的镂空表示方法。
它通过将一个或多个实体物体投影到一个平面上来实现。
首先，我们需要选择一个投影平面，可以是水平面、垂直面或者其他任意平面。
然后，将需要镂空的实体物体投影到该平面上，从而得到一个新的实体物体，其中包含了投影后的结果。
六、混合镂空混合镂空是一种将多种镂空表示方法结合使用的方法。
在CAD中，我们可以根据需要选择不同的镂空表示方法，并将它们结合起来使用。
例如，可以先使用几何镂空创建一个基本的孔洞，然后再使用体积镂空对其进行进一步的调整和修饰，最后再使用路径镂空添加一些特殊的形状和细节。
七、总结CAD中的镂空表示方法是设计和制造过程中的重要工具。
