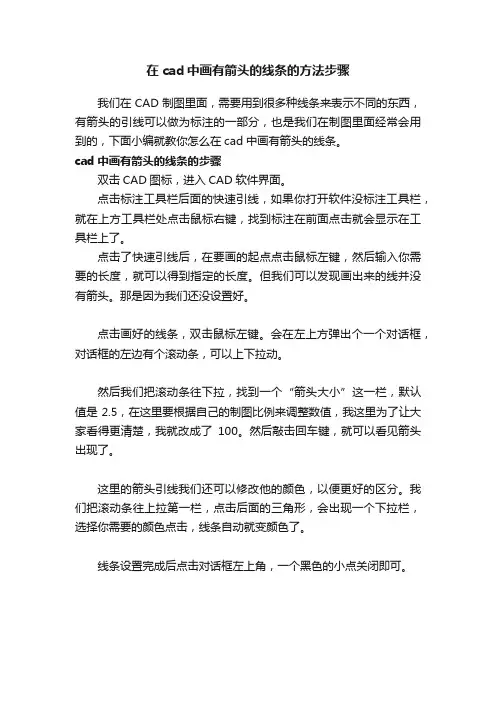

在cad中画有箭头的线条的方法步骤

在cad中画有箭头的线条的方法步骤

在cad中画有箭头的线条的方法步骤
我们在CAD制图里面,需要用到很多种线条来表示不同的东西,有箭头的引线可以做为标注的一部分,也是我们在制图里面经常会用到的,下面小编就教你怎么在cad中画有箭头的线条。

cad中画有箭头的线条的步骤
双击CAD图标,进入CAD软件界面。

点击标注工具栏后面的快速引线,如果你打开软件没标注工具栏,就在上方工具栏处点击鼠标右键,找到标注在前面点击就会显示在工具栏上了。

点击了快速引线后,在要画的起点点击鼠标左键,然后输入你需要的长度,就可以得到指定的长度。

但我们可以发现画出来的线并没有箭头。

那是因为我们还没设置好。

点击画好的线条,双击鼠标左键。

会在左上方弹出个一个对话框,对话框的左边有个滚动条,可以上下拉动。

然后我们把滚动条往下拉,找到一个“箭头大小”这一栏,默认值是2.5,在这里要根据自己的制图比例来调整数值,我这里为了让大家看得更清楚,我就改成了100。

然后敲击回车键,就可以看见箭头出现了。

这里的箭头引线我们还可以修改他的颜色,以便更好的区分。

我们把滚动条往上拉第一栏,点击后面的三角形,会出现一个下拉栏,选择你需要的颜色点击,线条自动就变颜色了。

线条设置完成后点击对话框左上角,一个黑色的小点关闭即可。

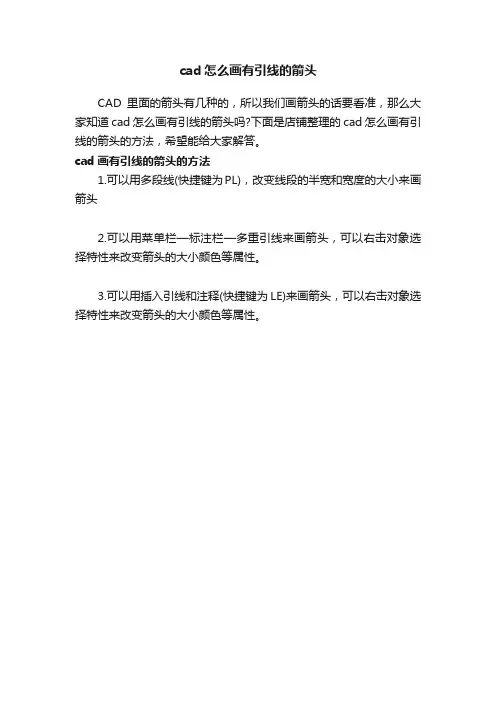

cad怎么画有引线的箭头

cad怎么画有引线的箭头

cad怎么画有引线的箭头
CAD里面的箭头有几种的,所以我们画箭头的话要看准,那么大家知道cad怎么画有引线的箭头吗?下面是店铺整理的cad怎么画有引线的箭头的方法,希望能给大家解答。

cad画有引线的箭头的方法
1.可以用多段线(快捷键为PL),改变线段的半宽和宽度的大小来画箭头
2.可以用菜单栏—标注栏—多重引线来画箭头,可以右击对象选择特性来改变箭头的大小颜色等属性。

3.可以用插入引线和注释(快捷键为LE)来画箭头,可以右击对象选择特性来改变箭头的大小颜色等属性。

在cad中怎么画标识箭头

在cad中怎么画标识箭头

在cad中怎么画标识箭头
CAD中的箭头一般都用来标识,那么大家知道在cad中怎么画标识箭头吗?下面是店铺整理的在cad中怎么画标识箭头的方法,希望能给大家解答。

在cad中画标识箭头的方法:
1.可以用多段线(快捷键为PL),改变线段的半宽和宽度的大小来画箭头
2.可以用菜单栏—标注栏—多重引线来画箭头,可以右击对象选择特性来改变箭头的大小颜色等属性。

3.可以用插入引线和注释(快捷键为LE)来画箭头,可以右击对象选择特性来改变箭头的大小颜色等属性。

CAD中怎么画出指示箭头

CAD中怎么画出指示箭头

我们在CAD图形中会做一些标注,方便后面的伙伴查看图纸,会使用到箭头进行指示,而箭头是可以通过线条来进行绘制的。

大家都想知道绘制的方法,下面就来给大家具体演示CAD中画指示箭头的方法。

步骤一:打开迅捷CAD编辑器,没有安装的就在浏览器中进行搜索后安装使用,也可以直接进入迅捷CAD官网后点击下载安装,使用这个编辑来画指示箭头是比较方法好用的。

步骤二:CAD软件安装成功后,再双击鼠标左键将其进行打开使用就,进入到CAD编辑器的操作界面中就可以了,如图所示:
步骤三:然后我们在将编辑器上方的菜单栏选项切换到“编辑器”选项中,之后在绘制功能栏中在点击选择“指引线”选项按钮,创建一个指引线实体。

步骤四:鼠标在操作窗口进行绘制指示箭头图形,点击一点作为指引性的起点,再点击一下作为终点,之后可以设置指引线的角度以及长度。

绘制完成后点击回车键即可,这样就绘制完成了。

好了,以上就是今天给大家分享的CAD中怎么画出指示箭头的操作方法,不会的伙伴们根据以上操作方法来进行画指示箭头,在后续的文章分享中也会再分享一下CAD实用技巧,希望在大家学习CAD的时候对你们有所帮助。

cad怎么打箭头符号

cad怎么打箭头符号

cad怎么打箭头符号
CAD中有许多符号图形,那么大家知道cad怎么打箭头符号吗?下面是店铺整理的方法,希望能给大家解答。

cad怎么打箭头符号的方法:
1、为了方便画箭头,首先打开正交模式。

2、点击左侧工具栏中的多段线按钮,或者输入PL然后回车打开多段线工具。

3、点击鼠标左键指定起点,在命令行中根据提示输入W或者H,然后出车(W代表线的宽度,H就代表线一半的宽度,小编习惯用W)。

4、在命令行中根据提示输入线起点的宽度,这里输入20然后回车。

5、端点宽度cad会默认成刚才设置的起点宽度,这里直接回车就行了。

6、这时鼠标在下一点单击就画好宽度为20的直线了,接下来开始画箭头。

再次输入W然后回车。

7、这里输入起点宽度70然后回车(因为箭头开始是比直线宽许多的)。

8、输入端点宽度0然后回车(因为箭头最后是尖的,也就是0宽度)。

9、这时鼠标在下一点单击就画好箭头了,再按一下回车就退出了多段线工具。

Auto CAD中怎么画箭头

Auto CAD中怎么画箭头

Auto CAD中怎么画箭头?用于标注尺寸时可在标注样式时将尺寸界限隐藏一个,就可得到单独的箭头了。

如果不是用来标注尺寸而想得到单独箭头,最好的办法是选用多段线命令,改变线宽(W),起点宽些,端点为0,就可得到单独的箭头了。

你试试,我就这么用,很方便的。

AutoCAD平面中局部放大图怎么画?可以有两种方式啊一种就像楼上所说的,在布局试图里重新建立一个视口(不过不能是圆形,一定得是多边形),通过改变这个视口的比例来达到缩放的效果。

另外一种更加简单,直接在模型空间里(就是你绘图的空间)复制出你要放大的这一部分,然后用“缩放"工具放大后,画个圆,把东西放在里面,把不要的切掉,然后就可以了。

这个优点就是你可以使得放大的图像成圆形,就像楼主你贴图上的一样在CAD中标注的文字改变后怎么标公差方法一:利用对象特性的文字替代功能1、标注配合公差,如20H7/k6先选择尺寸标注命令并选好图元后标注尺寸,再选中刚标注的尺寸,打开对象特性面板,在文字替代一栏中输入20{\H0.6x;\SH7/k6;},回车,可以看到标注已经变了,按Esc退出即可。

2、标注基本偏差,如20H7(+0.021^0)先选择尺寸标注命令并选好图元后标注尺寸,再选中刚标注的尺寸,打开对象特性面板,在文字替代一栏中输入20{\H0.6x;\S+.021^0;},回车,可以看到标注已经变了,按Esc退出即可。

方法二:利用尺寸标注文字的堆叠命令1、标注配合公差,如20H7/k6选择尺寸标注命令并选好图元后输入m,回车,可以看到多行文字框,例如输入20H7/k6,然后选中H7/k6,单击堆叠命令按钮(就是多行文字框上面的按钮),单击确定。

2、标注基本偏差,如20H7(+0.021^0)选择尺寸标注命令并选好图元后输入m,回车,可以看到多行文字框,例如输入20H7(+0.021^0),然后选中H7/k6,单击堆叠命令按钮(就是多行文字框上面的按钮),单击确定。

cad如何画方向箭头符号

cad如何画方向箭头符号

cad如何画方向箭头符号
推荐文章
cad图形标注尺寸没有箭头如何解决热度:cad图形标注如何设置好箭头热度:如何使用cad绘制一个方向箭头热度: cad楼梯图形中的箭头如何绘制热度:如何输入cad图形面积符号热度:CAD中的箭头的符号经常运用,那么大家知道cad如何画方向箭头符号吗?下面是店铺整理的方法,希望能给大家解答。

cad画方向箭头符号的方法:
为了方便画箭头,首先打开正交模式(按钮带有颜色就代表已经打开了)。

点击左侧工具栏中的多段线按钮,或者输入PL然后回车打开多段线工具。

点击鼠标左键指定起点,在命令行中根据提示输入W或者H,然后出车(W代表线的宽度,H就代表线一半的宽度,小编习惯用W)。

在命令行中根据提示输入线起点的宽度,这里输入20然后回车。

端点宽度cad会默认成刚才设置的起点宽度,这里直接回车就行了。

这时鼠标在下一点单击就画好宽度为20的直线了,接下来我们开始画箭头。

再次输入W然后回车。

这里输入起点宽度70然后回车(因为箭头开始是比直线宽许多的)。

输入端点宽度0然后回车(因为箭头最后是尖的,也就是0宽度)。

这时鼠标在下一点单击就画好箭头了,再按一下回车就退出了多段线工具。

cad中怎么画标注箭头图形

cad中怎么画标注箭头图形

cad中怎么画标注箭头图形
我们一般看到的箭头图形都在CAD标注上,那么大家知道cad中怎么画标注箭头图形吗?下面是店铺整理的cad中怎么画标注箭头图形的方法,希望能帮到大家!
cad中画标注箭头图形的方法
1.在命令栏输入PL,确定,指定起点,指定下一个点,这样就画好了连接箭头的线。

2.继续上面的操作,我们继续画箭头的三角形部分。

接着上面的指令,输入W,指定起点宽度为“6”(根据需要),在指定端点宽度为“0”,这样,一个箭头就画出来了。

3.或者直接用线性标注,输入指令DAL,然后选择标注,输入指令X,炸开,在删掉多余的部分,留下箭头就好了。

cad中绘制箭头的方法

cad中绘制箭头的方法

CAD中绘制箭头的方法在CAD软件中,绘制箭头是非常常见的操作。

无论是在建筑设计、机械设计还是电路设计中,箭头常常被用于指示方向、标注尺寸或者标记重要的信息。

本文将介绍一些常用的方法,帮助您在CAD软件中绘制箭头。

方法一:使用CAD软件提供的箭头工具大多数CAD软件都提供了用于绘制箭头的特定工具。

这些工具通常位于绘图工具栏或标注工具栏中。

下面以AutoCAD为例,介绍如何使用CAD软件提供的箭头工具:1.打开AutoCAD软件并打开你要进行绘图的文件。

2.在绘图工具栏中找到箭头工具,一般会显示为一个箭头的图标。

3.点击箭头工具,然后在绘图界面中点击两个点,将箭头绘制在所需位置。

一般来说,第一个点用于确定箭头的起始位置,第二个点用于确定箭头的末端位置。

4.根据需要,你可以调整箭头的大小、形状等属性。

通过选择箭头并使用CAD软件提供的编辑工具进行编辑。

方法二:使用线段和尺寸工具绘制箭头如果CAD软件没有提供专门的箭头工具,你仍然可以使用线段和尺寸工具绘制箭头。

下面以AutoCAD为例,介绍如何使用线段和尺寸工具绘制箭头:1.打开AutoCAD软件并打开你要进行绘图的文件。

2.在绘图工具栏中找到线段工具,一般会显示为一个直线的图标。

3.使用线段工具,在绘图界面中点击两个点绘制一条直线。

4.再次使用线段工具,在绘图界面中点击另外两个点绘制另一条直线,与第一条直线相交。

5.使用尺寸工具,在绘图界面中点击第一条直线上的一个点,然后点击与第一条直线相交的点,绘制一条尺寸线。

6.使用尺寸工具,在绘图界面中点击第二条直线上的一个点,然后点击与第二条直线相交的点,绘制另一条尺寸线。

7.最后,将尺寸线端点和箭头对齐,使其看起来像一个箭头。

方法三:使用CAD软件提供的箭头样本除了手工绘制箭头之外,CAD软件通常也提供了一些箭头样本,你可以直接使用这些样本。

下面以AutoCAD为例,介绍如何使用CAD软件提供的箭头样本:1.打开AutoCAD软件并打开你要进行绘图的文件。

如何用好CAD?在CAD中画一条指引线(箭头)怎么操作?

如何用好CAD?在CAD中画一条指引线(箭头)怎么操作?

如何用好CAD?在CAD中画一条指引线(箭头)怎么操作?我们在CAD制图中,要更加直观的对内容进行展示说明,指引线是少不了的!在制图时如何在
CAD中画一条指引线可以这样做:
第一步:在CAD编辑器中打开图纸或者新建图纸,切换到【编辑器】选项卡。

第二步:在【绘制】菜单栏中点击【指引线】,激活该功能。

第三步:在CAD编辑器操作界面中,选择箭头的起点和终点,绘制完成,按回车键即可。

第四步:想要改变箭头(指引线)的样式,可以在软件左侧属性菜单中,下拉箭头菜单,选择
满意的样式即可。

这样就能快速方便的在CAD编辑器中画出箭头(牵引线)了。

希望可以帮助到你哦,我们这种
乐于助人的小天使就是这么可爱哦!。

CAD中怎么画箭头啊

CAD中怎么画箭头啊

1.如果你要标注的话,系统会自动画出箭头,如果想改变箭头的大小可以在<标注>---<标注样式>----修改----箭头文字----箭头大小.可以根据你图纸的大小选择,总体上是比例均匀美观.
2.多段线画法:点击---左侧工具栏中的----多段线按钮----指定起始点-----在命令行中输入"W"回车----输入起始点宽度(例如是5)-----输入端点宽度(不出意外应该是(0))因为你画是箭头---根据你的需要选刚箭头的长度. 注意:如果是一个直线接一个箭头可以第一段起始点和端点的宽度一样,第二段按上面的操作.
3.填充画法:可以画一个箭头的外型。

点击----绘图----图案填充----选择一个你需要的图案---添加,拾取点---选择你箭头的三角--完成.
要是特殊的箭头本人喜欢第二种画法,如果多的话还可以做成块很方便。

希望能对你有一些帮助。

CAD箭头的画法

CAD箭头的画法
CAD箭头的画法
1.如果你要标注的话,系统会自动画出箭头,如果想改变箭头的大小可以在<标注>---<标注样式>----修改----箭头文字----箭头大小.可以根据你图纸的大小选择,总体上是比例均匀美观.
2.多段线画法:点击---左侧工具栏中的----多段线按钮----指定起始点-----在命令行中输入"W"回车----输入起始点宽度(例如是5)-----输入端点宽度(不出意外应该是(0))因为你画是箭头---根据你的需要选刚箭头的长度. 注意:如果是一个直线接一个箭头可以第一段起始点和端点的宽度一样,第二段按上面的操作.
3.填充画法:可以画一个箭头的外型。点击----绘图----图案填充----选择一个你需要的图案---添加,拾取点---选择你箭头的三角--完成.
要是特殊的箭头本人喜欢第二种画法,如果多的话(比如说有大小,[wiki]阀门[。
4、用le最快,画出一段后,按esc键即可。
5、引线标注。dim回车,L回车。随便画一段,按esc键即成!
6、用pl命令,画箭头时分别指定起点宽度和端点宽度,再点右键的确认。这样画出来的箭头比较灵活。也可以画双向箭头。

CAD中怎样绘制多线段箭头

CAD中怎样绘制多线段箭头

CAD中怎样绘制多线段箭头AutoCAD具有强大的二次开发能力,非常适于用户开发专项的参数化设计程序。

那么怎样在CAD中绘制多线段箭头呢?下面店铺给大家讲讲详细的步骤,希望对大家有用。

在CAD中绘制多线段箭头的方法/步骤:1 CAD2004-2014之间的各个版本操作基本一样,这里以cad2014为例,讲解如何绘制箭头。

打开cad绘图工作界面。

点击左边绘图工具栏的“多段线”图标,或者点击“绘图”,然后点击“多段线”。

2这时候要求输入起点,用鼠标点击绘图界面中需要的箭头的地方,指定一个绘制箭头的起点。

3然后点击“宽度”,或者直接在键盘中输入“w”,然后点击“回车”。

4输入起点的宽度,这里以1000mm为例,根据你的喜好以及屏幕中显示的相对大小输入宽度即可。

然后点击“回车”。

如果你想画一个起点很细的箭头,就输入“0”。

5要求输入终点的宽度,输入即可,这里仍然是1000mm,然后点击“回车”。

6这让时候在绘图界面上有了一段线条,点击终点的位置,确定这个线条的另外一个点。

7这时候出现箭头的第一段线,在键盘上输入“w”,然后点击“回车”。

8要求输入起点的宽度,这个起点的宽度即为箭头最宽的地方,当然需要夸张一点了,这里直接给他来个3000,给刚才的1000大,这样够明显。

然后点击“回车”。

9要求指定端点的宽度,这时候,端点当然是最细的,要想让箭头够尖,就直接输入“0”,如果不是尖的,就输入你想要的宽度,然后点击“回车”。

10这时候需要指定箭头尖端的位置,点击需要放置的箭头尖端位置,确定位置。

11一个箭头绘制完毕,需要结束命令,点击“esc键”即可,这里不要点击“回车”,不然绘制的图形出现异常。

cad中怎么用多段线画箭头

cad中怎么用多段线画箭头

cad中怎么用多段线画箭头
箭头图形在cad里面一般是标注上带有的,我们可以绘制这种箭头图形并且方法不少。

那么大家知道cad中怎么用多段线画箭头吗?下面是店铺整理的cad中怎么用多段线画箭头的方法,希望能帮到大家! cad中用多段线画箭头的方法
1.可以用多段线(快捷键为PL),改变线段的半宽和宽度的大小来画箭头
2.可以用菜单栏—标注栏—多重引线来画箭头,可以右击对象选择特性来改变箭头的大小颜色等属性。

3.可以用插入引线和注释(快捷键为LE)来画箭头,可以右击对象选择特性来改变箭头的大小颜色等属性。

cad里面的箭头该怎么画

cad里面的箭头该怎么画

cad 里面的箭头该怎么画 篇一:怎样在 CAD 中画箭头? 怎么在 CAD 中画箭头 百度搜索“宁双学好网”可以 订阅哦! 你关注的人,决定你看到的世界!!宁双学好网施老师,知名电脑技术设计达人,电脑 培训讲师, 被评为优秀在线教育自媒体和 IT 培训博客 50 强。

主讲课程: 电脑办公、 平面设计、 建筑机械 CAD 设计、网页设计、影视后期等。

下面就听我详细的讲解。

一、首先打 CAD2012 的操作界面 二、在工具栏中选择多义线命令 三、然后在命令行中输入宽度“W”,这是让你指定宽度,我们设置成 10,敲回车,然后终 点宽度设置成 0。

这样就得到一个箭头。

四、也可以一开始将在命令行中把宽度设置成 0,然后终点宽度设置成 10,然后再设直线 的宽度起点和终点都为 O。

这样也得到一个箭头。

篇二:CAD2010 箭头的画法 多段线画法:点击→上面工具栏中的绘图→“多段线”→指定起始点→在命令行中输入"W" 回车→输入起始点宽度(例如是 5) →输入端点宽度(不出意外应该是(0))因为你画是箭头---根据 你的需要选刚箭头的长度 . 注意:如果是一个直线接一个箭头可以第一段起始点和端点的宽度 一样,第二段按上面的操作. 篇三:在 CAD 设计图纸中箭头的绘制方法和技巧 在 CAD 设计图纸中箭头的绘制方法和技巧 在 CAD 机械制图中,箭头的绘制和使用是非常频繁的,在机械设计图纸里的标注、说明 和序号标注等是离不开箭头的使用的,怎样精确快速的绘制出我们所需要的箭头呢,现在我就 推荐几种种二维软件 CAD 机械图纸绘制箭头的绘制技巧,个人认为浩辰 CAD 机械软件中提供 的箭头绘制功能是比较好的,所以作为第一个来介绍。

1、在二维设计绘图软件浩辰 CAD 机械专业软件的【绘图工具】中提供了【箭头】的绘 制,使用起来比较灵活, 点击:【浩辰机械】—>【绘图工具】—>【箭头】 系统提示:请给出箭头端点,并弹出箭头设置窗口。

autocad如何画空心箭头

autocad如何画空心箭头

autocad如何画空心箭头
在CAD中可以用直线画好箭头后直接在在三角号里面填充颜色。

那么大家知道autocad如何画空心箭头吗?下面是店铺整理的autocad 如何画空心箭头的方法,希望能给大家解答。

autocad画空心箭头的方法一:
1.可以用命令“d”打开标注样式管理器或者在菜单栏中点击“格式——标注样式”,并点击修改
2.在修改标注样式中找到“符号和箭头”,按照下图设置箭头都全部改为空心闭合即可。

最后的最后不要忘记“确定”哈
autocad画空心箭头的方法二:
1.输入“D”→“空格”→跳出“标注样式管理器”→点“修改”→“直线和箭头”→在右下方“箭头”下“第一个”后面的方框内选择“空心闭合”,“第二个”里会随之变化,在“引线”后面的方框里同样选择“空心闭合”→确定。

2.画单箭头不用“PL”那么麻烦,直接用“LE”就可以了。

在cad中直线上怎么加箭头

在cad中直线上怎么加箭头

在cad中直线上怎么加箭头
箭头在CAD里面经常见到,那么大家知道在cad中直线上怎么加箭头吗?下面是店铺整理的在cad中直线上怎么加箭头的方法,希望能给大家解答。

在cad中直线上加箭头的方法
打开CAD界面,点击左边的构造线工具。

选中你需要绘制箭头直线的端点,并完成直线长度的绘制。

绘制完成直线之后,接下来就是箭头部分的绘制,有命令栏知道宽度是按“W”,在命令栏输入“w"然后单击回车键。

输入w选择完宽度之后,要输入选中起点宽度,为了箭头的美观尽可能选择:4到8都可以,具体可以根据个人需求。

输入大于4的数字,单击回车。

然后就是输入端点宽度,端点输入0,然后单击回车。

这样就完成了一个箭头的绘制,绘制效果如下所示:
下面的是箭头部分输入的宽度为8的时候的箭头效果。

如何在CAD中绘制实心箭头

如何在CAD中绘制实心箭头

如何在CAD中绘制实心箭头
在CAD里面很多箭头都是分实心和空心的,所以我们绘制箭头图形的时候要分清楚。

下面是店铺带来关于如何在CAD中绘制实心箭头的内容,希望可以让大家有所收获!
在CAD中绘制实心箭头的方法
1.首先打开正交模式(按钮带有颜色就代表已经打开了)。

2.在cad中点击左侧工具栏中的多段线按钮,或者输入PL然后回车打开多段线工具。

3.然后点击鼠标左键指定起点,在命令行中根据提示输入W或者H,然后出车(W代表线的宽度,H就代表线一半的宽度,小编习惯用W)。

4.在命令行中根据提示输入线起点的宽度,这里输入20然后回车。

5.端点宽度cad会默认成刚才设置的起点宽度,这里直接回车就行了。

6.鼠标在下一点单击就画好宽度为20的直线了。

7.再次输入W然后回车。

8.这里输入起点宽度70然后回车(因为箭头开始是比直线宽许多的)。

9.输入端点宽度0然后回车(因为箭头最后是尖的,也就是0宽度)。

10.这时鼠标在下一点单击就画好箭头了,再按一下回车就退出了多段线工具。

CAD如何绘制实心的箭头

CAD如何绘制实心的箭头

CAD如何绘制实心的箭头
我们绘制的箭头图形其实分两种,有实心箭头和空心箭头。

那么大家知道CAD如何绘制实心的箭头吗?下面是店铺整理的CAD如何绘制实心的箭头的方法,希望能帮到大家!
CAD绘制实心的箭头的方法
1.首先打开正交模式(按钮带有颜色就代表已经打开了)。

2.在cad中点击左侧工具栏中的多段线按钮,或者输入PL然后回车打开多段线工具。

3.然后点击鼠标左键指定起点,在命令行中根据提示输入W或者H,然后出车(W代表线的宽度,H就代表线一半的宽度,小编习惯用W)。

4.在命令行中根据提示输入线起点的宽度,这里输入20然后回车。

5.端点宽度cad会默认成刚才设置的起点宽度,这里直接回车就行了。

6.鼠标在下一点单击就画好宽度为20的直线了。

7.再次输入W然后回车。

8.这里输入起点宽度70然后回车(因为箭头开始是比直线宽许多的)。

9.输入端点宽度0然后回车(因为箭头最后是尖的,也就是0宽度)。

10.这时鼠标在下一点单击就画好箭头了,再按一下回车就退出了多段线工具。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Auto CAD中怎么画箭头?
用于标注尺寸时可在标注样式时将尺寸界限隐藏一个,就可得到单独的箭头了。

如果不是用来标注尺寸而想得到单独箭头,最好的办法是选用多段线命令,改变线宽(W),起点宽些,端点为0,就可得到单独的箭头了。

你试试,我就这么用,很方便的。

AutoCAD平面中局部放大图怎么画?
可以有两种方式啊
一种就像楼上所说的,在布局试图里重新建立一个视口(不过不能是圆形,一定得是多边形),通过改变这个视口的比例来达到缩放的效果。

另外一种更加简单,直接在模型空间里(就是你绘图的空间)复制出你要放大的这一部分,然后用“缩放"工具放大后,画个圆,把东西放在里面,把不要的切掉,然后就可以了。

这个优点就是你可以使得放大的图像成圆形,就像楼主你贴图上的一样
在CAD中标注的文字改变后怎么标公差
方法一:利用对象特性的文字替代功能
1、标注配合公差,如20H7/k6
先选择尺寸标注命令并选好图元后标注尺寸,再选中刚标注的尺寸,打开对象特性面板,在文字替代一栏中输入20{\H0.6x;\SH7/k6;},回车,可以看到标注已经变了,按Esc退出即可。

2、标注基本偏差,如20H7(+0.021^0)
先选择尺寸标注命令并选好图元后标注尺寸,再选中刚标注的尺寸,打开对象特性面板,在文字替代一栏中输入20{\H0.6x;\S+.021^0;},回车,可以看到标注已经变了,按Esc退出即可。

方法二:利用尺寸标注文字的堆叠命令
1、标注配合公差,如20H7/k6
选择尺寸标注命令并选好图元后输入m,回车,可以看到多行文字框,例如输入20H7/k6,然后选中H7/k6,单击堆叠命令按钮(就
是多行文字框上面的按钮),单击确定。

2、标注基本偏差,如20H7(+0.021^0)
选择尺寸标注命令并选好图元后输入m,回车,可以看到多行文字框,例如输入20H7(+0.021^0),然后选中H7/k6,单击堆叠命令
按钮(就是多行文字框上面的按钮),单击确定。

注:^是由同时按住键盘的Shift键和6(字母Y左上的那个)两个键。

方法三:建立公差标注样式,然后修改具体公差数值
先建立带有公差的标注样式,选择基本偏差类型,小数位数三位,上下偏差随便输入,旋转后续消零复选框。

标注好公差后打开对象特性面板,在公差的上下偏差栏中修改数值即可。

注意,如果两个偏差都为正值,如+0.015^+0.002,则应在上偏差
那一栏中输入0.015,下偏差那一栏中输入-0.002;
同理,如果两个偏差都为负值,如-0.015^-0.02,则应在上偏差那
一栏中输入-0.015,上偏差那一栏中输入0.02。

75-0
75{\H0.7X;\S^-0;}
¢135+0.3-0
\A1;%%c<>{\H0.7X;\S+3.0^-0;}
180+0-1.5
\A1;<>{\H0.75x;\S0^-1.5;}
180等同于\A1;<>
另种表示为:
180{\H0.75x;\S0^-1.5;}
拔模斜度:
H后边用0.6与0.7结果一样,全部表示为公差尺寸数字的比例高度或大小。

1/30=2度,1/12.5=12度
cad 里面怎么打空心字?
1.把TEXTFILL的值设为零,所有的中文字题会打印成空心的textfill=0 为空心字=1为实心
2.先消隐一下再找印
3.用华文彩云
4.选择任何一种字体
EXPRESS中的爆炸字体命令
将所有线条再炸开后整体并合并,
偏移一定的数值就OK 了.
@_-
CAD空心字制作2006-08-09 20:19步骤:
1、键入“Mtext”(多行文字)命令,打开“多行文字编辑器”,“字符”标签里选择一种中文字体,例如综艺体,并输入“空心字”三个字。

注:字体要选择笔划有宽度的,中英文均可,单线体(如txt.shx,gbenor.shx,gbcbig.shx等)没有什么效果处理可言(谁说的?)。

2、键入“Txtexp”(分解文字)命令,选择全部,回车分解所选文字。

注:在AutoCAD中,文字属于一类特殊的对象,必须分解成线后,才能对其进行更多的处理。

“Txtexp”(分解文字)是Express工具集中的命令(即AutoCAD2000中文版菜单栏上的“快捷工具”,安装时你必须全部或定制安装才行),该命令的功能是把文字分解为组成它的直线和圆弧。

注意,不要用“Explode”(分解)命令。

3、键入“Trim”(修剪)命令,框选“空心字”,剪掉每个文字笔划内部多余的线条。

4、键入“Boundary”(建立边界)命令,确认“高级”标签下“对象类型”里为“多义线”选项,按“拾取点”按钮,在每个笔划内部逐一点击,回车。

注:因修剪后笔划成为许多个独立的零碎直线和圆弧,所以用这个命令再把每一个笔划连成封闭的多义线。

注意,该命令的结果,实际上是在原地复制了一份对象,并且颜色变为随层色。

可将原对象删除,以免影响操作。

另外,对空心字而言,这一步也可不做(做了也无妨,下同),这里为后面某些字效的处理做准备。

5、在屏幕上框选“背景字”,按“Ctrl+1”,打开“对象特性”对话框,在“颜色”栏里,选择一种颜色,或者单击右侧的下拉箭头,选“其它”,这里有更多的颜色可供选择。

字体放大(有宽度的字体),用多线段命令描写。

HZFS.shx 空心仿宋
HZHT.shx 空心黑体
其它的你自己找下。

把大字体设置成他们就行了。

不过HZFS.shx显示的“级”字少左上角的撇折。

先打开word软件,输入你需要的文字,文字的大小尽可能设大一点,在字体面板中设置成空心,然后选中文字复制一下,打开CAD 软件,在“编辑”菜单栏选择“选择性粘贴”,在弹出来的面板中选择“AutoCAD图元”,点击“确定”,然将粘贴好的文字全部选择设置线宽并设为另外一种颜色,然后在文字内填充白色。

或者键入“Txtexp”(分解文字)命令,选择全部,回车分解所选文字。

相关文档
最新文档
