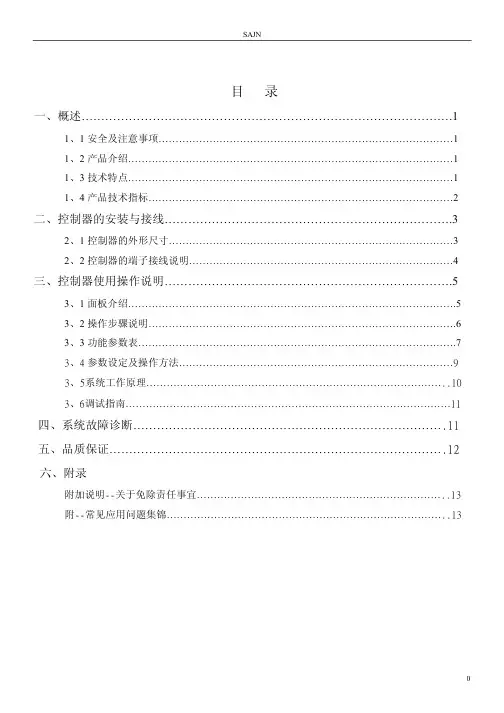

SAJN变频恒压供水控制器CPW200说明书
。选可水供时定段时个二�水供峰高段时个二�理原作工统系见详�四单菜子面页主�式模水供 �息信障故新 最条01存可。述描的障故、间时的障故、力压的时障故�为分�象现障故种各的泵水内统系述描字汉�三单菜子面页主�录记障故 时小�位单�间时行运频变的泵水各示显�二单菜子面页主�间时行运 眠休泵退至直率频降时延时值义定压负于小口水进政市 义定的准标压负水政市对中器制控压负无 。定设家厂 。间时缓延的时泵台一下转换轮 。间时速减加器频变步同 。用使时控监线无 999 01.0 秒 apM 3 05 1 15 05 *94 84 74 *64 999-0 时延压负※留预统系 5.2-0 义定压负※留预统系 号编厂出 001-0 001-0 052-1 时延泵换 数系速加 定设道频
。间时行运泵各的录记空清�键 TNE 下按并�□ √择选 �注备看参细详�键 TNE 下按并�□ √择选 �注备看参细详�键 TNE 下按并�□ √择选 定设行自 。认确 TNE � 按码密新次一入输再,TNE � 按码密新入输 。据数始初到复恢�键 TNE 下按并�□ √择选
31 21 11
泵增 时计始开统 系 �值该于小 力 压�行运速 全 泵水台一当
00.0
apM
力压定设-0 999-0 限下率频-0 0. 0 为定设。间时行运换轮间之泵台多定设 。值个某于低不率频统系使 器频变于步同其使�率频际实校调 程量器感传或表力压用所际实据根 入输号信适合择选器感传或表力压用所据根 。步同表力压和示显其使�力压际实校调 间时缓延的泵启时动自转动手者或电上次初统系 号泵的动启所行运始开择选 。力压的需所户用
绍介板面 1、3
明说作操用使器制控、三
NJAS
6
。节章理原作工统系见 义含体具。B 水供时定和 A 水供时定�B 水供峰高�A 水供峰高�择选段时个四有 。面界能功”式模水供“到入进 21 。码密入输需时面界”式模水供“入进 11 。页翻键”下“ ”上“按。条十多最 。况情障故的录记所间期行运在统系看查 以可�面界能功”录记障故“到入进 01 页 翻键”下“ ” 上“按。间时行运所泵有所看 查以可�面界能功”间时行运“到入进 9 表附见等称名体 具�数参项05括包�面界”数参统系“8 认确码密要需时”式模水 供“ 和 ”数参统系“ 入进 �面界入输码密 7 ”式模水供“ ”录记障故“ ”间时行运” “数参统系“括包�单菜能功 6 换切TNE/M/A 按长过通� �动自/动手�式模行运前当 5 间时和期日示显 4 �力压的到集采管水前当的器 制控到输传表力压即�力压际实和�力压 个某的定恒持保要所即�力压定设示显 3 。用不般一。择选 的时组机多。用所件软机位上控监程远 2 率频步同前当示显 1 �释解码代字数
恒压供水论文S7-200
装订线摘要随着我国社会经济的发展，城市建设发展十分迅速，同时也对基础设施建设提出了更高的要求。
城市供水系统的建设是其中的一个重要方面，供水的可靠性、稳定性、经济性直接影响到用户的正常工作和生活。
随着人们对供水质量和供水系统可靠性要求的不断提高，利用先进的自动化技术、控制技术以及通讯技术，设计出高性能、高节能、能适应供水厂复杂环境的恒压供水系统成为必然趋势。
本文首先根据管网和水泵的运行特性曲线，阐明了供水系统的变频调速节能原理；具体分析了变频恒水压供水的原理及系统的组成结构，通过研究和比较，得出结论:变频调速是当今国际上一项效益最高、性能最好、应用最广、最有发展前途的电机调速技术。
因此本文以采用变频器和PLC 组合构成系统的方式，以某居民小区水泵电动机控制系统为对象，逐步说明如何实现水压恒定供水。
进行了控制系统的主电路设计，控制电路设计。
对输入输出点进行了统计，共有13个输入输出点，根据PLC的选型原则，设备选用了在生产中应用最为广泛的西门子公司生产的S7-200系列(CPU226)的PLC和CHF100泵类专用的变频器，利用变频器的本身自有的软启动功能实现水泵电机的启动。
在控制过程中，电控系统由S7-200完成，PID控制由PLC的内置PID控制方式完成，根据控制系统软硬件设计和控制要求，结合变频器的功能参数表预置了相关的参数。
介绍了PLC的编程方法，选用了适合初学者的梯形图编程，并设计了梯形图，利用S7-200PLC仿真软件进行了仿真，仿真的结果表明了设计程序的正确性。
最后对恒压供水进行了经济效益分析，分析的结果表明具有明显的节能效益。
关键词：恒压供水，变频调速，PLC，PID，仿真装订线第一章绪论1.1 引言水是生命之源，人类生存和发展都离不开水。
在通常的城市及乡镇供水中，基本上都是靠供水站的电动机带动离心水泵，产生压力使管网中的自来水流动，把供水管网中的自来水送给用户。
但供水机泵供水的同时，也消耗大量的能量，如果能在提高供水机泵的效率、确保供水机泵的可靠稳定运行的同时，降低能耗，将具有重要经济意义。
恒压供水控制器
恒压供水控制器2篇篇一：恒压供水控制器的原理及应用恒压供水控制器是一种用于调节供水压力的设备，它能够在不同需求的情况下保持恒定的水压，并保证供水系统正常运行。
在很多工业和生活应用中，恒压供水控制器发挥着重要的作用。
恒压供水控制器的工作原理基于反馈机制。
当供水系统的水压降低时，控制器会自动启动水泵，增加供水量，从而提高水压。
相反，当水压过高时，控制器会减少水泵的运行时间，以降低供水量和水压。
通过不断地监测和调节水压，恒压供水控制器能够确保供水系统的压力始终保持在一个可控的范围内。
恒压供水控制器广泛应用于建筑、工业和农业领域。
在建筑领域，恒压供水控制器可以用于高层建筑的供水系统，确保上层楼居民获得足够的水压；在工业领域，它可以用于生产线的供水系统，保证生产过程中的水压稳定；在农业领域，恒压供水控制器可以用于灌溉系统，确保农作物获得适当的水压。
除了上述应用外，恒压供水控制器还可以与其他设备或系统配合使用，实现更加复杂的功能。
例如，它可以与水质监测系统相结合，根据水质数据自动调节水泵运行时间，保证供水的水质符合要求。
此外，恒压供水控制器还可以与节能系统结合使用，优化供水过程中的能源消耗，降低运行成本。
总之，恒压供水控制器在各个领域都有重要的应用价值。
通过其有效的控制和调节，供水系统的压力可以得到良好的保持，从而确保供水系统的正常运行和用户的满意度。
随着技术的不断进步和创新，相信恒压供水控制器在未来的发展中还将继续发挥重要的作用。
篇二：恒压供水控制器的优点和发展趋势恒压供水控制器作为一种重要的供水设备，具有许多优点。
首先，它能够实现供水系统的自动控制，无需人工干预，减少了人力成本。
其次，恒压供水控制器能够精确地调节水压，避免供水过程中的压力波动，提供稳定的供水质量。
此外，恒压供水控制器还能够分析和记录供水数据，为供水系统的管理和维护提供了便利。
随着科技的不断进步，恒压供水控制器也在不断发展和完善。
首先，控制器的智能化程度越来越高，具备更强的自动化和智能化功能。
三井变频恒压供水控制器CPW200使用手册(最新版本)
警告！只有专业的技术人员才允许安装三井变频恒压供水控制器，所有的电气安装和维护工作都必须由专业的电气工程师进行。
警告！控制器是不可以在现场维修的机器，不要试图修理损坏的单元，请与供应商或者当地授权的维修站联系。
警告！不要试图进行本手册中没有涉及的任何测量，器件的更换或其他维修工作，否则将可能导致保修失败，危及正常运行，延长设备停机时间和增加费用等后果。
为确保您的人身、设备以及财产的安全，在使用之前，请您务必阅读本手册，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。
目录产品简介 (3)产品外观及端子定义 (6)系统参数定义及说明 (11)操作说明 (13)系统工作原理 (15)系统故障诊断 (16)运用指南 (18)有限责任 (19)第一章产品简介1.1三井变频恒压供水控制器的特点综合十多年来广大用户的需求，参照最新的标准，采用最新的单片机技术，结合高可靠性的设计，经过多次的更新换代，cpw200具有很高的可靠性和稳定性。
其主要特点概述为以下几点：1，高度简单方便时尚外观，大尺寸液晶，显示信息全面。
丰富而完美的中文提示，使一般的操作人员无需经过复杂的培训，也能对各项操作应用自如,而无需专业工程师对其进行操作，节省时间，操作更轻松。
同时，控制系统可在汉字显示屏上明确显示其工频、变频、转换的运行工况。
2，全液晶参数显示，设定一目了然，可设定供货商服务电话（用户自己设定），方便联系尽快处理故障等相关疑问。
3，故障查询功能能确认最新的报警时间（年、月、日、时、分、秒）及内容，共记录十条故障信息，方便了解控制器运行情况，系统全面状况。
4，维修简单方便独有的系统故障检测、明确的故障部位（中文）提示，使工程人员能清楚地了解故障所在，帮助维修人员检查故障发生的部位和原因，及时快速针对性采取行动。
5，采用双CPU结构设计，功能更强大，设计更合理，运行更稳定。
6，时间日期设定功能，方便记录各种故障情况发生的时间，方便查询复检。

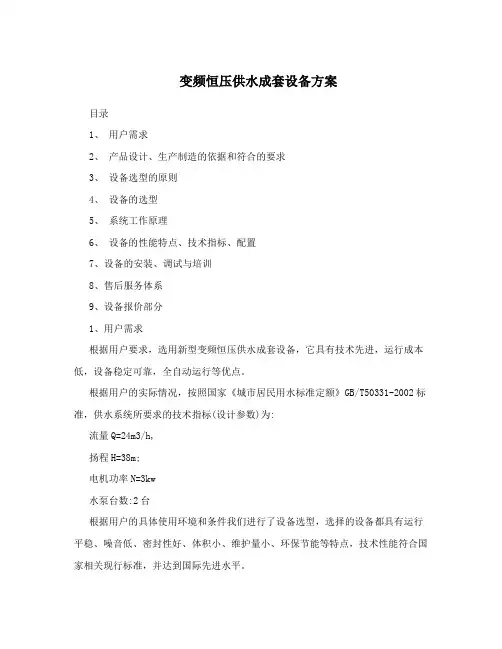

变频恒压供水成套设备方案
变频恒压供水成套设备方案目录1、用户需求2、产品设计、生产制造的依据和符合的要求3、设备选型的原则4、设备的选型5、系统工作原理6、设备的性能特点、技术指标、配置7、设备的安装、调试与培训8、售后服务体系9、设备报价部分1、用户需求根据用户要求，选用新型变频恒压供水成套设备，它具有技术先进，运行成本低，设备稳定可靠，全自动运行等优点。
根据用户的实际情况，按照国家《城市居民用水标准定额》GB/T50331-2002标准，供水系统所要求的技术指标(设计参数)为:流量Q=24m3/h,扬程H=38m;电机功率N=3kw水泵台数:2台根据用户的具体使用环境和条件我们进行了设备选型，选择的设备都具有运行平稳、噪音低、密封性好、体积小、维护量小、环保节能等特点，技术性能符合国家相关现行标准，并达到国际先进水平。
- 1 -2、设备的设计、生产制造的依据和标准2.1选配的设备生产制造均符合以下国家和国际行业标准: 标准编号标准名称ISO2825 轴向吸入离心泵标记，额定性能特点和尺寸GB/T3214-9水泵流量的测定方法 1GB3216-89 离心泵、混流泵、轴流泵和旋涡泵试验方法GB/T5656-8离心泵技术条件(II类) 9GB/T13007-离心泵效率91GB/T13006-离心泵、混流泵、轴流泵和旋涡泵汽蚀余91 量GB/5657-85 离心泵技术条件(III类)GB/T16907-离心泵技术条件(I类) 1997JB/T6880.2泵用铸钢件-93JB/T8097-9泵的振动测量与评估方法 5JB/T8089-9泵的噪音测量与评估方法 5- 2 -GB7251.1 低压成套开关设备和控制设备GB7251.2 低压成套开关设备和控制设备GB7251.3 低压成套开关设备和控制设备GB/T13384-机电产品包装通用技术条件 92GB755-87 电机性能及定额GB1993 旋转电机冷却方法GB4942.1,电机级外壳保护等85GB977,87 电机结构及安装型式代号GB50275-98 泵安装工程施工及验收规范GB50231-98 机械设备安装工程施工及验收通用规范SD204-98 泵安装技术规范ISO2548 泵验收试验规程(C级)2.2所有设备均符合用户所提出的要求和用户的使用环境。
恒压变频供水系统
直接将水源通过管道输送到用户 端，适用于水源压力较高的情况
。
恒压供水系统
通过调节水泵转速和水泵数量等方 式，保持供水压力稳定，适用于高 层建筑和城市供水等需要稳定水压 的场景。
变频供水系统
通过变频技术控制水泵转速，实现 恒压供水，具有节能、高效、稳定 等优点。
供水系统的设计和优化
水泵选择
供水稳定：恒压变频供水系统能够保持水压的稳定，避免因水压波动引起的设备损 坏和用水不便。
恒压变频供水系统的优势与不足
延长设备寿命
恒压变频供水系统能够减轻水泵 的机械磨损，延长设备的使用寿 命。
自动化程度高
恒压变频供水系统可以实现自动 化控制，减少人工操作和干预。
恒压变频供水系统的优势与不足
01 02 03 04
技术应用
采用恒压变频供水技术，对供水系统进行设计，确保供水的稳定 性和舒适度。
实施效果
设计后的供水系统，能够满足高层用户的用水需求，同时降低了 能耗和噪音，提高了住户的生活质量。
06
总结与展望
恒压变频供水系统的优势与不足
优势
高效节能：恒压变频供水系统能够根据实际需要自动调节水泵的转速和水流量，从 而有效降低能耗。
不足
初始投资较大：恒压变频供水系统的设备成本较高，相对于传统供水 方式，需要更多的初期投资。
技术要求高：恒压变频供水系统的运行需要较高的技术支持和维护水 平，对技术人员的要求较高。
维护保养复杂：恒压变频供水系统的维护保养相对复杂，需要专业人 员进行定期检查和保养。
未来发展方Байду номын сангаас和趋势
1 2 3
智能化发展
用于调节水泵的转速，保持水压恒定。
恒压供水控制器
恒压供水控制器1. 简介恒压供水控制器是一种用于调节供水系统中水压的设备。
由于不同地区的供水压力可能存在波动或不稳定的情况，恒压供水控制器的作用就是在不影响供水量的前提下，保持恒定的水压。
该控制器可广泛应用于住宅、商业楼宇、工厂和农田等各种供水系统。
本文档将介绍恒压供水控制器的工作原理、主要特点和安装调试方法，以帮助用户更好地了解和应用该设备。
2. 工作原理恒压供水控制器主要由压力传感器、控制芯片、电磁阀和液晶显示屏等组成。
其工作原理如下：1.压力传感器：安装在供水管线上，用于实时监测供水系统的水压。
2.控制芯片：根据传感器反馈的压力信号，通过内置算法进行计算和控制。
3.电磁阀：根据控制芯片的指令，控制水泵或进水阀的开关以调节水压。
4.液晶显示屏：显示当前的供水压力和设定的压力值，并提供操作界面。
恒压供水控制器工作流程如下：1.初始化：控制芯片启动，读取并显示当前供水压力。
2.压力检测：压力传感器实时监测供水系统的水压，并反馈给控制芯片。
3.压力控制：控制芯片根据设定的目标压力值和当前压力值进行比较，计算出相应的控制策略。
4.控制指令：控制芯片通过电磁阀控制水泵或进水阀的开关状态，以增加或减小供水系统的水流量。
5.反馈调整：根据电磁阀的控制结果和压力传感器的反馈信息，控制芯片进行再次调整，以实现恒压供水的目标。
3. 主要特点恒压供水控制器具有以下主要特点：•自动调节：根据设定的压力值，自动调节水泵或进水阀的开关状态，以保持恒定的水压。
•高精度：采用高精度的压力传感器和控制芯片，能够实时监测和调节供水系统的水压。
•多级控制：控制芯片通过多级控制算法，可以实现精确的压力控制，避免因水压波动而对供水系统造成影响。
•易操作：设备配备液晶显示屏和操作界面，用户可以直观地查看和调整设定的压力值。
•故障保护：设备具备故障保护功能，如超压保护、欠压保护等，以确保供水系统的安全运行。
•节能环保：通过控制水泵或进水阀的运行状态，实现供水系统的高效节能运行，减少能源消耗和环境污染。
变频恒压供水系统控制器技术说明
变频恒压供水系统控制器技术说明1.用途本控制系统是专为多台泵变频恒压供水系统而设计，配合变频系统可实现一台变频器带多台水泵工作。
该产品依托现代变频技术及数字控制技术，可自动调节水泵的运行状态，以适应不同的流量需求，使水压稳定在固定的范围内，达到恒压供水的目的。
2.系统组成及工作原理该系统由一个控制器和一个转换驱动器组成，见下图。
控制器控制器内部由电脑芯片等一系列大规模数字集成电路组成，控制器内有控制软件，可根据用户实际需要进行编程，以达到用户要求的控制功能。
转换驱动器转换驱动器上有6 个输出继电器，每个继电器可直接驱动一个交流接触器，以带动相应的水泵。
6 个继电器每两个一组（变频、工频），共分三组。
因此本控制系统最多可带三台水泵。
每台水泵由两个互锁的接触器控制，这两个接触器又分别由转换驱动器上同一组中的两个继电器控制。
以1#泵为例，当“ 1#变频”继电器吸合时，将1#泵接到变频器上，这时1#泵由变频器带动；当需要转工频时，控制器发出指令，“1# 变频”继电器放开，“ 1#工频”继电器吸合，此时1#泵直接由工频带动。
控制水泵的数量可选择一台、两台、或三台。
转换驱动器上同一组的两个继电器（变频、工频）是互锁的，以避免两个继电器同时吸合。
但尽管如此，要求控制同一台水泵的变频、工频两个接触器也要另加互锁，以免发生事故。
控制器-| n • • • • J LI • • • •J1 2PJ2 J3 J44P 26P （排线）10P （排线）转换驱动器接电源接电源1#泵1#泵变频工频2#泵2#泵3#泵变频工频变频3#泵工频接各水泵的交流接触器图1系统组成表1: 26芯排线（J3）接线方式水压上限频率到达启动指令• • O ••• • • 1 2 3 4 # # # #泵 泵 泵 泵 工 工 工 工 频 频 频 频 运 运 运 运行 行 行 行•••■-水压下限 •••■■•变频运行• .•- 启动开关控制器控制器电路板上有4组接线端子，分别为J1, J2, J3, J4。
三晶S350变频器在恒压供水上的应用案例
S350变频器在恒压供水上的应用案例之一S350在科学城工业园区生活供水系统的应用一、恒压供水控制系统要求1、能自动24小时维持恒定压力，并根据压力信号自动启动备用泵，无级调整压力，供水质量好，不能造成管网破裂及开水笼头时有共振现象。
2、根据实际用量，自动进行检测，控制马达转速，至少节能20%~30%。
3、四台11KW水泵一用三备，每台泵既可以变频启动，也可以工频启动，正常情况下，变频启动任意一台泵，如果该泵损坏，则自动变频启动一台备用泵，如果变频器损坏，则自动工频启动一台备用泵，在变频情况下，压力值到达不了设定值，则自动工频投入一台工频泵。
二、S350变频控制系统配置及原理图1、控制系统配置①文本显示器②PLC ③S350变频器④远传压力表(0~10MP)⑤接触器（8个）⑥继电器（8个）⑦水泵（4台）⑧蓄水罐2、控制系统原理图工频电源①文本显示器③S350变频器②PLC⑤接触器⑤接触器⑥继电器工频电源④远传压力表⑧蓄水罐⑦水泵三、S350变频器应用接线图四、系统工作过程描述通过文本显示器设定所需压力和选择水泵为工频运行还是变频运行，PLC 接收到压力设定值和选择信号后，输出信号触发相应的继电器和接触器，使所选择的水泵按照要求运行，在整个过程中，PLC 通过接收远传压力表反馈回来的压力信号判断启动或者停止输出。
在变频运行模式下，S350变频器接收远传压力表给定的模拟电压信号，通过PID 调节器，实现变频模式下的恒压供水。
如果变频模式下一台泵运行达不到文本显示器上设定的压力，则PLC 自动输出触发信号启动一台备用泵工频运行，压力值到达设定值后，工频泵自定停止。
在切换过程中，PLC 自动先停止变频器输出再投切工频泵。
六、S350变频器在该系统上的优点：1、通过对比，变频运行比工频运行节电20%-40%，实现了绿色用电。
2、配置灵活，自动化程度高，功能齐全，灵活可靠。
3、运行合理，软起和软停，不但消除了水锤效应，而且电机轴上的平均扭矩和磨损减小，减少了维修量和维修费用，水泵的寿命大大提高。
变频恒压供水控制系统方案(定稿)
变频恒压供水控制系统方案一、供水系统现状及要求我公司供水系统现有22Kw深井潜水泵一台，流量50m3 /h，扬程100m，潜水泵深度70m，理论出水压力0.294Mpa，7.5Kw 管道泵一台，流量80m3/h，扬程24m，理论出水压力0.2352Mpa，蓄水池600 m3。
其中：22Kw深井潜水泵从水井抽水供公司使用，7.5Kw管道泵从蓄水池抽水供公司使用。
⒈正常生产时，以22Kw深井潜水泵工作为主，7.5Kw管道泵作为供水不足时的补充；⒉不生产只供生活和绿化用水时，以7.5Kw管道泵工作为主，22Kw深井潜水泵作为供水不足时的补充；⒊蓄水池的水有22Kw的深井潜水泵补充。
由于公司用水量是动态的，用水量、供水量没有准确的标准衡量，供水不足或供水过剩的情况时有发生。
而用水和供水之间的不平衡集中反映在供水的出水压力上，即用水多而供水少，则压力低；用水少而供水多，则压力高。
为保持供水压力的恒定，使供水和用水之间保持平衡，即用水多时供水也多，用水少时供水也少，从而提高供水的质量。
变频恒压供水是较为理想和先进的方式。
变频恒压供水的系统可以实现水泵电机无级调速，依据用水量的变化自动调节系统的运行参数，在用水量发生变化时保持水压恒定以满足用水要求，因此，将供水系统改造为变频恒压供水系统是当今最合理节水、节电、节省人力的节能型供水系统。
二、供水系统控制方案根据公司供水的需求，我们将供水系统设置手动/自动两种控制方式，控制柜上有手动/自动选择开关。
⒈手动控制：控制柜上有手动/自动选择开关（开关选择手动控制），通过控制柜上的启停按钮直接启停相应的水泵；22Kw深井潜水泵、7.5Kw水池水泵可单独工频运行，或两台同时开启。
⒉自动控制：设置有自动模式一（生产时供水）、自动模式二（不生产只供生活和绿化用水）自动模式一控制过程:以22Kw深井泵变频恒压工作为主泵，7.5Kw给水泵工作为辅泵为系统供水。
当22Kw深井泵变频器工作在工频运转时供水压力达不到设定出水压力时，自动开启7.5Kw给水泵补充供水量，如果供水压力达到设定压力时，则将7.5Kw水池水泵关掉，仍然靠22Kw深井泵调节变频恒压工作频率来稳定系统压力。
变频供水控制器
变频供水控制器1. 简介变频供水控制器是一种用于控制水泵的设备，通过调整水泵的转速来实现供水系统的流量控制。
它采用变频技术，能够根据需求实时调整水泵的转速，从而控制供水系统的压力、流量和功率。
变频供水控制器具有精确控制、节能高效、智能化管理等优点，广泛应用于建筑、工业、农业等领域。
2. 工作原理变频供水控制器的核心部件是变频器，它通过改变电动机的供电频率来调整电动机的转速。
变频器根据供水系统的负载变化，实时监测水压和流量信号，并将信号传输给控制器。
控制器根据信号进行数据处理，并通过调整变频器的输出频率来控制水泵的转速，从而实现供水系统的流量控制。
变频供水控制器还可以通过与传感器的配合，实现更精确的控制。
例如，通过安装压力传感器，可以实时监测供水系统的压力变化，从而在需要时自动调整水泵的运行状态。
此外，变频供水控制器还可与外部设备和系统集成，实现远程监控和自动化控制。
3. 特点和优势3.1 精确控制变频供水控制器能够根据实时的需要，精确调整水泵的转速，从而实现精确的流量控制。
它可以根据供水系统的实际需求，自动调整水泵的运行状态，避免供水过剩或不足的情况。
3.2 节能高效由于变频供水控制器能够根据需求调整水泵的转速，可以避免水泵长时间运行在高功率状态下。
这不仅可以节省能源，降低运行成本，还能延长水泵和设备的使用寿命。
3.3 智能化管理变频供水控制器具有智能化管理功能，能够自动监测供水系统的运行状态，提供实时数据和报警信息。
它还可以与其他设备和系统进行联动，实现远程监控、自动化控制和智能化管理。
3.4 易于安装和维护变频供水控制器体积小巧，安装方便，适用于各种供水系统。
同时，它采用先进的控制技术和稳定的硬件设计，具有较强的可靠性和稳定性，减少了设备的维护成本和维修风险。
4. 应用领域变频供水控制器广泛应用于各个领域的供水系统，包括建筑、工业、农业等。
它可以用于楼宇供水系统、工业生产设备供水系统、农田灌溉系统等。
变频恒压供水系统功能介绍
自来水厂变频恒压供水系统方案一、185KW水泵：保留原电机缓冲启动装置（自耦降压启动或星三角启动），增加工频变频切换装置，变频方式采用一台海利普变频器185KW拖动。
正常情况下由变频器驱动水泵软启动，压力变送器将管网压力实时检测，反馈给变频器，变频器自动与设定的压力值比较，通过PID运算，实时调整运行频率，达到按用水量要求自动调节的目的。
当用水量减少，管网压力变大，水泵转速自动下降，送水量减少；反之亦然。
当变频器出现报警时，如不能即刻排除，则由人工操作切换到工频继续运转。
二、220KW水泵两台：同样保留原电机缓冲启动装置，增加两套工频变频切换装置，增加PLC控制器实现自动控制，变频方式采用两台海利普变频器220KW 拖动。
1、1＃变频器驱动1＃泵软启动，压力变送器将管网压力实时检测，反馈给变频器，变频器自动与设定的压力值比较，通过PID运算，实时调整运行频率，达到按用水量要求自动调节的目的。
当用水量减少，管网压力变大，水泵转速自动下降，送水量减少；反之亦然。
2、当1＃变频器开到全速时，如用水量继续增大，一台水泵供水不足，PLC自动将2＃变频器驱动2＃泵软启动，通过压力检测同样维持水压恒定。
当用水量减少时，PLC自动将1＃泵软停机。
3、如长时间一台泵工作，每隔4小时，PLC自动控制两台泵切换。
保证两台泵均匀使用。
4、如变频器有故障，可人工将任意一台泵或两台泵同时工频运转。
变频恒压系统不仅能省电，还能实现无人执守全自动控制。
实现水泵的软启动，减少工频启动对电机、水泵及管网的冲击；软停车，避免直接断电时水回流对水泵产生“水锤”效应；大大减少电机水泵的故障率，延长设备的寿命。
附：海利普变频器产品介绍：1、海利电子科技有限公司是一家集科研、开发、生产、销售于一体的国家级高新技术企业，专业生产销售变频器、电机及电力电子产品。
公司由海利集团与意大利合资于2001年组建，2004年7月份经股份置换为外商独资企业。
三井变频恒压供水控制器使用说明
三井变频恒压供水控制器使用说明1.操作说明4.1 中文液晶LCD面板4.2 系统设置有11个按键，以及供水模拟运行图。
《ON/OFF》键：手动运行时使用，自动运行无效。
当泵停止时按下此键启动该泵工频，当泵运行时按下此键停止该泵工频。
《上》、《下》、《左》、《右》键：参数设定时使用。
参数设定见后面详细说明。
《ESC》键：复位键，参数设定时使用及故障复位。
《A/M/ENT》键：参数设定时使用及手动、自动转换。
参数修改后的确认键。
无水指示灯：当无水时亮红灯，正常情况下不亮。
故障指示灯：当故障时亮红灯，正常情况下不亮。
泵运行指示灯：工频运行时亮红灯，变频运行时亮绿灯，停止运行时不亮。
中文LCD液晶显示界面：4.4 参数设定及操作方法：1、按《上》或《下》键，进入主菜单，按《ENT》选择进入。
2、按《上》或者《下》键翻页。
3、更改参数时，按下《ENT》键，需要修改参数将闪烁，在闪烁位上按《上》、《下》键增大或减小该位数值，《左》、《右》键移位。
4、更改参数时按下《ESC》键，取消修改。
在参数页按下《ESC》键返回。
5、频率校准方法：直接输入当前实际频率，按下《ENT》键即可。
6、压力校准方法：直接输入当前实际压力，按下《ENT》键即可。
7、压力及频率相关参数的自动生成：与压力设定相关的参数，出厂设定默认值为0。
当这些参数没有修改时，将提示相应的报警，不能开机。
下面详细说明这些压力的设定：当设定压力有变化时，执行压力联锁功能，自动生成参数，具体变化如下：防爆压力=设定压力/3压力下限=设定压力—0.09Mpa超高压力=设定压力+0.20Mpa小泵开压力=设定压力—0.03Mpa小泵关压力=设定压力+0.03Mpa唤醒压力=设定压力—0.06Mpa注：这些压力设定只有在执行压力联动功能时，跟随变化一次，仍然可以适当修改，做进一步的微调。
与频率设定有关的参数有频率下限、休眠频率，这两个参数出厂默认值分别为：频率下限=35Hz、休眠频率=30Hz。
三肯变频器恒压供水参数设定
三肯变频器恒压供水参数设定一、引言在水泵控制系统中，变频器是一种重要的设备，可以实现对水泵的调速和控制。
恒压供水系统是一种常见的应用场景，通过变频器可以实现对水泵的恒压供水调节。
本文将介绍三肯变频器在恒压供水系统中的参数设定方法。
二、三肯变频器的基本参数1.基本参数：输入电压、输出电压、额定功率、额定频率等。
2.控制方式：速度闭环控制、矢量控制等。
3.运行模式：恒压供水、变频启停、定时启停等。
4. 通信接口：RS485、Modbus等。
5.保护功能：过电流保护、过载保护、过温保护等。
三、三肯变频器恒压供水参数设定步骤根据实际需求，可按以下步骤进行参数设定：1.设定工作模式：将变频器切换到恒压供水模式。
2.设定供水压力范围：根据实际需求，设定最小和最大供水压力。
3.设定PID参数：将变频器的PID参数设定为合适的数值，以实现压力的恒定。
4.设定切换频率：设定供水压力超过设定范围时，变频器切换到变频启停模式。
5.设定加速时间和减速时间：根据实际需求，设定变频器的加速时间和减速时间。
6.设定故障保护功能：根据需要，设定过载保护、过温保护等功能。
四、参数设定注意事项在进行参数设定时，需要注意以下事项：1.根据实际需求，设定合适的供水压力范围，避免过低或过高的压力对设备造成损害。
2.设定PID参数时，可以先进行试运行，调整参数至压力稳定为止。
3.设定切换频率时，要确保恒压供水模式下，变频器能及时响应压力变化。
4.根据实际需求，合理设定加速时间和减速时间，以保证设备的正常运行。
5.设定故障保护功能是保障设备安全运行的重要环节，需要根据实际情况设定合适的数值。
五、结论通过三肯变频器的恒压供水参数设定，可以实现恒定的供水压力控制。
在设定过程中，需要根据实际需求设定合适的参数值，并注意保护功能的设置，以保证设备的安全运行。
1.三肯变频器用户手册2.恒压供水系统的原理与应用。
恒压变频供水设备
恒压变频供水设备恒压变频供水设备是一种用于室内供水系统的设备，它能够根据实际的水压变化来调整水泵的运行速度，使得供水系统始终保持恒定的水压，从而保证室内供水的稳定性和舒适性。
在家庭、商业及工业领域都有着广泛的应用。
功能原理恒压变频供水设备是一种基于变频调速控制技术的设备，它有一个集成式控制器和变频器，能够实时监测室内供水系统的水压并自动调节水泵的运行速度，使得室内水压保持恒定。
当水流量变化时，设备会自动调整输出电压/频率，从而改变水泵的运行速度，保持水压恒定。
设备特点恒压变频供水设备具有以下几个特点：1.变频控制技术：该设备使用变频器来控制水泵的运行速度，能够根据实际需要进行精确的调节。
2.高效节能：该设备能够根据需求动态调整水泵的运行速度，有效节约能源，提高能源利用效率。
3.操作简便：集成式控制器自动控制水泵的运行，无需手动干预，操作简单方便。
4.稳定可靠：该设备有完善的保护措施，能够自动监测设备状态并进行保护，保证设备的长期稳定运行。
5.多种安装形式：该设备可以采用立式、卧式、封闭式、开放式等多种安装形式，适用于不同的供水场合。
应用领域恒压变频供水设备在家庭、商业及工业领域都有着广泛的应用，以下是几个常见应用场景：1.住宅楼：在高层住宅楼中，由于楼层高度不同，水压会出现明显的差异，恒压变频供水设备能够保证每层住户的供水压力恒定。
2.商业楼宇：商业楼宇中的水压需求也非常高，恒压变频供水设备能够保证商业租户每天的正常用水，同时省去了水泵的定期维护工作。
3.工业场所：在某些工业生产过程中，需要保证供水流量和水压稳定，恒压变频供水设备应用得比较多。
维护保养恒压变频供水设备的维护保养也很重要，下面是一些注意事项：1.定期清理：设备外表需定期清理，以保持干净卫生，并注意电路板等部位不受潮气影响。
2.安全检查：定期检查电器元件，如接线端子、接触器、线路等是否正常工作，保证设备可靠性。
3.润滑保养：设备中的机械零部件需要定期保养和润滑，以保证设备的正常运转。
三井变频恒压供水控制器使用说明
三井变频恒压供水控制器使用说明1.操作说明4.1 中文液晶LCD面板4.2 系统设置有11个按键，以及供水模拟运行图。
《ON/OFF》键：手动运行时使用，自动运行无效。
当泵停止时按下此键启动该泵工频，当泵运行时按下此键停止该泵工频。
《上》、《下》、《左》、《右》键：参数设定时使用。
参数设定见后面详细说明。
《ESC》键：复位键，参数设定时使用及故障复位。
《A/M/ENT》键：参数设定时使用及手动、自动转换。
参数修改后的确认键。
无水指示灯：当无水时亮红灯，正常情况下不亮。
故障指示灯：当故障时亮红灯，正常情况下不亮。
泵运行指示灯：工频运行时亮红灯，变频运行时亮绿灯，停止运行时不亮。
中文LCD液晶显示界面：4.4 参数设定及操作方法：1、按《上》或《下》键，进入主菜单，按《ENT》选择进入。
2、按《上》或者《下》键翻页。
3、更改参数时，按下《ENT》键，需要修改参数将闪烁，在闪烁位上按《上》、《下》键增大或减小该位数值，《左》、《右》键移位。
4、更改参数时按下《ESC》键，取消修改。
在参数页按下《ESC》键返回。
5、频率校准方法：直接输入当前实际频率，按下《ENT》键即可。
6、压力校准方法：直接输入当前实际压力，按下《ENT》键即可。
7、压力及频率相关参数的自动生成：与压力设定相关的参数，出厂设定默认值为0。
当这些参数没有修改时，将提示相应的报警，不能开机。
下面详细说明这些压力的设定：当设定压力有变化时，执行压力联锁功能，自动生成参数，具体变化如下：防爆压力=设定压力/3压力下限=设定压力—0.09Mpa超高压力=设定压力+0.20Mpa小泵开压力=设定压力—0.03Mpa小泵关压力=设定压力+0.03Mpa唤醒压力=设定压力—0.06Mpa注：这些压力设定只有在执行压力联动功能时，跟随变化一次，仍然可以适当修改，做进一步的微调。
与频率设定有关的参数有频率下限、休眠频率，这两个参数出厂默认值分别为：频率下限=35Hz、休眠频率=30Hz。
KW2000变频恒压供水控制器
变频恒压供水控制器使用手册产品概述变频恒压供水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
性能指标1．采用32位高性能处理器，配置高可靠性的铁电存储器。
2．参数调整和设定具有密码锁定及保护功能。
3．采用PI控制算法，设定参数少，控制精度高。
4．模拟量输出可以通过参数调整。
5．具有压力传感器零点和满度补偿功能。
6．具有定时自动倒泵功能。
7．具有外部手动端子。
8．具有缺水自动检测保护功能和外部输入停机保护功能。
9．系统补水控制时，具有超压自动泄水控制功能。
10．具有可选的定时自动开、关机控制功能。
11．具有手操器功能，可手动调节输出电压来控制变频器的频率。
12．可代替电接点压力表进行上、下限压力控制。
13．具有分时分压供水控制功能，最多有六段时间控制。
14．具有上限保护压力控制功能，超压自动停泵。
产品规格1.额定工作电压: AC220V±15%;2.控制器额定功耗: <=AC 2W;3.开关输出信号: 继电器输出5A/ AC220V4.模拟输入信号: 1路，0-5V/1-5V电压信号6.模拟量输出信号: 1路，0-10V/0-5V电压信号7.控制器外形尺寸: 96mm×96mm×72mm8.控制柜面板开口尺寸:91mm×91mm，支座安装9.使用环境: 无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；温度：-20℃～50℃；.相对湿度：< 95%控制器面板示意图接线端子说明控制器端子接线图（图和实物一一对应，接线时需参照）接线端子说明：详细操作说明1、面板及按键说明：PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。
"S"键为参数设定键，"▲"和"▼"为两个数字加减键，在参数设定状态，"M"键和""键为参数翻页键；在正常工作状态，""键为显示方式转换键，用来转换显示压力值和输出频率值；"●"键为功能键，在DA值检证时起确认作用，以及在错误情况下做错误接触用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广州龙硕机电设备有限公司提供的三井变频恒压供
水控制器系统的特点:
1、三井变频恒压供水控制器具有时尚外观,有大尺寸中文液晶、彩色触摸屏,显示内容丰富。
产品结构合理,外观新颖,安装方便,PLC采用IN35导轨安装,系统
自带高亮度的指示灯,完全可以代替常规指示灯,使得电路更加简化。
2、变频恒压供水控制器更高的智能化,更易于使用、维护,高可靠性、高稳定性。
3、电源选择更加合理,系统采用DC24V&AC15V供电,采用低压的配电使得该变频恒压供水控制系统的抗干扰的能力更加强大。
4、变频恒压供水控制器具有时间日期设定功能,变频恒压供水控制系统保存
的各种数据将根据实时时钟保存起来。
5、cpw300系列变频恒压供水控制系统采用全液晶,触摸屏显示,参数显示设
定一目了然,故障时可弹出中文提示的故障内容及供货商服务电话(用户自己设定),液晶显示为四行中文显示,用户可以清楚的知道系统运行的各项参数,并且可以根据自己的实际需要来调整。
触摸屏显示可以清楚的显示各个泵的运行情况,各项显示内容全部中文显示,界面友好,调节方便。
6、三井变频恒压供水控制器采用模糊控制原理,自动优化参数,操作简单方便,响应快,精度高,切换泵时管网压力冲击小。
7、设置参数时可以选择参数联动与参数不联动,不联动时设置会有相应的限
制保护,保护措施全面,就算设置错误也不会造成系统及设备的损坏。
8、变频恒压供水控制系统提供多种节能方式,休眠功能,分时段供水功能,提
供三种供水模式,循环启动,直接启动,分时段供水,适应不同的供水系统,用户可以根据不同的场合选择不同的供水模式使系统更加的节能。
9、强大的网络功能,一台显示可同时连接多台PLC使用。
10、用户如果调试方面出现了问题厂家还可以通过电话网络实行远程调试,用户只需要一个三井SAJN供水提供的MODEM。
连接上电话线,提供相应的现场参数,厂家即可以在本地进行调试系统,大大节约了调试的费用及时间。
11、三井变频恒压供水控制系统具有故障自动屏蔽功能,在水泵发生机械性的故障时,如果变频恒压供水控制系统没有自动屏蔽的功能,接触器继续有输出,可能会损坏器件。
用水多时,增泵过程直接跳过去有故障的泵号,使供水压力更加稳定,同时更好的保护设备的安全。
12、三井变频恒压供水控制器具有报警功能,变频恒压供水控制系统可对各水泵故障,如电压、电流的不足引起变频器故障,缺水,管网压力不足,压力表坏,爆管,超限或系统故障进行及时报警。
变频恒压供水系统会记录具体故障内容,以及发生故障的具体时间、工作压力,用户可根据故障的内容有针对性的将故障排除,减少的用户的维护时间,缩短停水时间。
13、历史数据的存储、检索、查询及分析功能,保存十条故障信息并记录具体的内容、时间压力、频率,方便了解控制器运行情况。
记录各个泵的运行时间,使得用户可以更好的分配各泵的运行时间。
14、三井变频恒压供水控制器可以设置不同的启动泵号,调试水泵时变得更加简单灵活。
15、专门设计了节能系数,使系统效率更高、更节能。
16、无线监控功能及上位机功能
供水控制系统实现了远程无线集中控制,对于大型小区,或者供水比较分散的场合,其安装方便、灵活性强、性价比高等特性,综合成本低,只需一次性投资,无须
挖沟埋管,特别适合室外距离较远及已装修好的场合。
可以在监控主机上生成报表显示及打印功能,可检索、查询及分析历史数据的需求。
17、双机热备,三井变频恒压供水控制系统双机热备功能,对于重要的供水系统,使用两台控制器,互相备份,共同执行同一服务。
当一台控制器出现故障时,可以由另一台控制器承担服务任务,供水控制系统从而在不需要人工干预的情况下,自动保证变频恒压供水控制系统能持续提供服务。
三井SAJN变频恒压供水控制器CPW200,CPW300,CPW400,CPW500系列:
1.该变频恒压供水控制器采用SAJN CPW200系列专用供水系统,四行中文液晶显示
2.全中文液晶显示,操作简单、方便
3.SAJN三井变频恒压供水控制器系统,针对泵房特殊工作环境,采用特有的防水、防潮处理,避免系统由于工作环境的特殊造成系统老化
4.定时轮换功能,定时时间以小时为单位,客户可任意调整,使每台泵的运行时间均衡,保证每台水泵都能够有效率的正常工作
5.一旦变频恒压供水控制器系统发生故障,中文显示故障内容,且记录下发生故障时的当前时间及系统压力,
6.使工作人员能够快速、准确的进行判断,最短时间内恢复正常供水
采用专业智能PID调节器,无需专业人员即可简单调试,使系统压力更加稳定
SAJN三井变频恒压供水控制器针对供水行业特点,专门设计了节能系数,使系统效率更高、更节能
故障自动屏蔽该泵,快速启动下一台,避免水压长时间波动.
联系人:邱先生
电话:+86-020-388 321 89
传真:+86-020-316 760 20
电子邮件:SAJN199@
邮政编码:510000
其它:QQ:712390009
地址:广州市天河区燕侨大厦1212
网址:
下面是三井变频恒压供水控制器系统CPW200系列一体化和分体化产品的详细介绍:
三井变频恒压供水控制器CPW200一体系列产品
该变频恒压供水控制器采用中文菜单式操作,多参数同屏显示。
最多4台主泵加2台附泵同时实现自动控制,满足各种复杂供水需求。
定时轮换功能,科学分配各泵工作时间,记录各泵运行时间,提高泵平均使用寿命
变频恒压供水控制器系统具有自动停泵功能,避免爆管和设备损坏。
适应性强,可与国内外各种压力传感器和变频器匹配。
完善的变频器保护和水泵电机保护功能,全自动运行无需专人值守。
故障自动屏蔽功能。
当系统中某台泵出故障时,系统可自动跳过该泵运行,不受故障泵影响。
所有水泵互为备用,能屏蔽检修泵或长期停机泵的各种操作而按新的水泵组合控制。
小流量或零流量“休眠”及自动唤醒功能,节能降耗,延长使用时间。
节能系数,有效的提高水泵的工作效率。
定时供水功能,可设定任意时间供水。
故障记录功能。
记录发生故障的时间、压力、内容,同时记录10条故障信息。
可与上位机连接。
(广州龙硕机电设备有限公司提供).
三井变频恒压供水控制器CPW200分体系列产品
该变频恒压供水控制器采用导轨安装
三井变频恒压供水控制器可单独使用、可和模拟屏、触摸屏连接使用。
最多4台主泵加2台附泵同时实现自动化控制,满足各种复杂供水需求。
定时轮换功能,科学分配各泵工作时间,记录各泵运行时间,提高泵平均使用寿命。
该供水控制系统具有自动停泵功能,避免爆管和设备损坏
完善的变频器保护和水泵电机保护功能,全自动运行无需专人值守。
故障自动屏蔽功能。
当系统中某台泵出故障时,系统可自动跳过该泵运行,不受故障泵的影响。
三井变频恒压供水控制器让所有水泵互为备用,能屏蔽检修泵或长期停机泵的各种操作而按新的水泵组合控制。
小流量或零流量“休眠”以及自动唤醒功能,节能降耗,延长使用时间。
节能系数。
有效的提高水泵的工作效率。
定时供水功能,可设定任意时间供水。
三井变频恒压供水控制器系统可与上位机连接。
由广州龙硕机电设备有限公司中国中代理。
