低压电容补偿柜 PPT

低压电容补偿柜 PPT

低压电容补偿柜
❖ 9.3电容器外形
低压电容补偿柜
❖ 9.4 接触器、热继电器外形
低压电容补偿柜
❖ 9.5刀熔开关、功率因数控制器外形
谢谢您的聆听!
❖ (4)母线与电器元件接线端根部应有不小于 5mm的空出位置。
❖ (5)母线搭接长度应大于等于母线宽度或接 线端子宽度,并应保证母线与接线端子的接 触面不小于母线横截面积的1.5倍。
❖ (6)与电器元件搭接的母排,应避免锐角弯 折,制作弯曲角度一般不小于90度。
低压电容补偿柜
低压电容补偿柜
❖ 8、产品出厂随设备附件
❖ 制造厂供货时应提供下列文件及附件: ❖ a. 装箱清单 ❖ b. 产品合格证 ❖ c. 使用说明书 ❖ d. 出厂试验报告 ❖ e. 有关电气图纸 ❖ f. 柜门钥匙,操作手柄及合同单规定的备品备件。
低压电容补偿柜
❖ 9、电容柜主要元件介绍
❖ 9.1 接触器与电容器的选配表
低压电容补偿柜
❖ 9.2熔断器、微型断路器
❖ g. 电路的接点是否符合电气原理图要求。 ❖ f. 保护电路系统是否符合要求。
低压电容补偿柜
❖ h. 用500伏兆欧表测量绝缘电阻值不得低于1兆欧。 ❖ 6.3 使用注意事项 ❖ a. 本产品为不靠墙安装,单面(正面)操作,双面
开门维修的低压配电柜,产品的维修通道及柜门, 必须经考核合格的专业人员方可进入或开启进行操 作、检查和维修。 ❖ b. 应定期对刀熔开关、微型断路器、熔断器及接触 器等元件按使用说明书进行检查、维护和检修。
低压电容补偿柜
❖ 7、母线制作工艺要求 ❖ (1)母线除必要的弯头及斜度外,不允许有
弯曲和歪扭现象,要求母线宽面弯曲度每米 不大于2mm,窄面每米不大于3mm。 ❖ (2)母线表面不得有明显的锤痕、锉痕、划 痕。 ❖ (3)母线与电器元件搭接,母线应按电器元 件接线端子孔径和孔数要求。

低压电容补偿柜PPT课件

低压电容补偿柜PPT课件
10
低压电容补偿柜
❖ 7、母线制作工艺要求 ❖ (1)母线除必要的弯头及斜度外,不允许有
弯曲和歪扭现象,要求母线宽面弯曲度每米 不大于2mm,窄面每米不大于3mm。 ❖ (2)母线表面不得有明显的锤痕、锉痕、划 痕。 ❖ (3)母线与电器元件搭接,母线应按电器元 件接线端子孔径和孔数要求。
11
低压电容补偿柜
,继电器的整定值是否符合设计要求,动作是否准确。 ❖ g. 电路的接点是否符合电气原理图要求。 ❖ f. 保护电路系统是否符合要求。
9
低压电容补偿柜
❖ h. 用500伏兆欧表测量绝缘电阻值不得低于1兆欧。 ❖ 6.3 使用注意事项 ❖ a. 本产品为不靠墙安装,单面(正面)操作,双面
开门维修的低压配电柜,产品的维修通道及柜门, 必须经考核合格的专业人员方可进入或开启进行操 作、检查和维修。 ❖ b. 应定期对刀熔开关、微型断路器、熔断器及接触 器等元件按使用说明书进行检查、维护和检修。
❖ 6.1 产品安装 ❖ 产品的安装应按安装示意图进行,基础槽钢和螺栓由用户自
备,主母线安装时应将搭接面修理平整,处理干净,涂上中 性凡士林或采取其它措施,然后用螺栓紧固。 ❖ 6.2 产品在安装完毕后,投入运行前需进行如下项目的检查 与试验。 ❖ a. 检查柜体被复层漆膜有无脱落,柜内是否干燥、清洁。
低压电容补偿柜
武汉市武昌电控设备有限公司
1
低压电容补偿柜
1、概述: ❖ 电容补偿柜的作用是提高负载功率因
数,降低无功功率,提高供电设备的 效率;电容柜是否正常工作可通过功 率因数表的读数判断,功率因数表读 数如果在0.9左右可视为工作正常,这 里对接触器投切电容器做简单介绍。
2
低压电容补偿柜
❖ 低压电容补偿柜作为低压配电系统的一 部分,通常与其它低压开关柜配套,型号上 各厂家取名不同,常见的型号为PJ、GJ等。 使用条件、一次母线参数、电压等级、结构 形式与配套的低压开关设备相似或相同,安 装方式一般为固定式安装。

13章电力电容器ppt课件

13章电力电容器ppt课件

(2) 允许运行电流 正常运行时,电容器应在额定电流下运
行,最大运行电流不得超过额定电流的1.3 倍,三相电流差不超过5%。
(3) 允许运行温度 正常运行时,其周围额定环境温度为+
40℃~-25℃,电容器的外壳温度应不超 过生产厂家的规定值(一般为60℃ 或 65℃ )。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
电力电容器安装与接线
• 低压集中补偿方式的形式 目前,较普遍采用的另外一种无功补偿方式,是
在配电变压器380V侧进行集中补偿,补偿装置通常采 用微机控制的低压并联电容器柜。容量在几十至几百千 乏不等,它是根据用户负荷水平的波动,投入相应数量 的电容器进行跟踪补偿。主要目的是提高专用变压器用 户的功率因数,实现无功功率的就地平衡,对配电网和 配电变压器的降损有一定作用,也保证该用户的电压水 平。这种补偿方式的投资及维护均由专用变压器用户承 担。

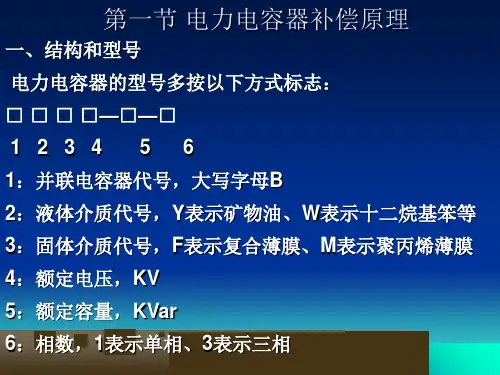

第一节 电力电容器补偿原理
一、结构和型号 电力电容器的型号多按以下方式标志: □ □ □ □—□—□ 1234 5 6 1:并联电容器代号,大写字母B 2:液体介质代号,Y表示矿物油、W表示十二烷基笨等 3:固体介质代号,F表示复合薄膜、M表示聚丙烯薄膜 4:额定电压,KV 5:额定容量,KVar 6:相数,1表示单相、3表示三相
• 1、隔直流: 作用是阻止直流通过而让交流通过。 2、旁路(去耦): 为交流电路中某些并联的元件提供低阻抗通路。 3、耦合: 作为两个电路之间的连接,允许交流信号通过并传输到下一级电路 4、滤波: 将整流以后的锯齿波变为平滑的脉动波,接近于直流。

Blokset柜介绍

Blokset柜介绍

Polypact 配线模块
29
灵活的现场升级方式
配线模块-非常短的连接时间
快速,安全地增加和替换开关: 专业型配电母线,出线功能单元可在开关外组装:
高低压系统设备部
30
Blokset: 方便的方案调整
独特的门、铰链和功能单元设计使得功能单元方案之间可灵活、方便的调整
高低压系统设备部
31
Blokset抽屉式功能单元:方便,可靠
❖四种铜质型材
Linergy 800 Linergy 1000 Linergy 1250 Linergy 1600
高低压系统设备部
异型母线与水 平母线搭接的 专用排
25
垂直母线系统
异型母线(Linergy)
高低压系统设备部
26
垂直母线系统
扁平垂直母线
容量可达3200A,位于柜侧部 单片铜排截面积为5x80
▪ 8 模数用于母排 ▪ 32 模数用于开关隔室 ▪ 10 模数用于母排 (如果是 Mw柜). ▪ 30 模数用于开关隔室 (如果是 Mw柜).
对于 «D», «Mf»and «Ms»柜垂直母排需安装在
扩展的200mm宽隔室里 (In 最大至3200 A).
高低压系统设备部
22
Blokset 的模数化的设计
高低压系统设备部
7
Blokset主要性能参数
额定绝缘电压:1000V(AC)
额定运行电压:690V(AC)
额定冲击耐受电压:12KV
过压类别: IV
主母线额定电流至6300A
额定短时耐受电流至100KA
分割类型:1/2b/3b/4
防护等级:IP20/31/42/54
功能单元形式:固定式、抽出式

电容补偿柜知识一网打尽

电容补偿柜知识一网打尽

一、什么是电容补偿?电容补偿就是无功补偿或者功率因数补偿。

电力系统的用电设备在使用时会产生无功功率,而且通常是电感性的,它会使电源的容量使用效率降低,而通过在系统中适当地增加电容的方式就可以得以改善。

电力电容补偿也称功率因数补偿。

功率因数是电力系统的一个重要的技术数据。

功率因数是衡量电气设备效率高低的一个系数。

功率因数低,说明电路用于交变磁场转换的无功功率大,从而降低了设备的利用率,增加了线路供电损失。

二、电容补偿柜的作用提高负载功率因数,降低无功功率,提高供电设备的效率;降低网损,节约能源;增加电网传输容量,提高稳定极限。

三、电容柜工作原理及组成它是指合上刀熔开关和断路器,无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号,控制交流接触器闭合和断开,从而控制电容器投入和退出。

一般来说,电容补偿柜由柜壳、母线、隔离开关、熔断器、接触器、热继电器、电容器、避雷器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。

四、电容柜结构①—HR熔断器式隔离开关即刀容开关,就是刀开关带熔断器,刀熔开关具有刀开关和熔断器的双重功能。

②-电流互感器③—熔断器熔断器是串联在电路中,起到过流和短路保护的作用。

即当电流增大时,熔体温度超过超过熔点并迅速熄灭电弧,切断电路。

④—接触器它是用于远距离频繁接通和分断负荷电流的低压开关。

其工作原理是线圈通电时,产生电磁力吸引衔铁,使触头闭合;当电磁线圈断电后,衔铁受到自身重量和弹簧力作用而返回,使触头分离。

⑤—电容器电容器,顾名思义,是‘装电的容器’,是一种容纳电荷的器件。

作用:耦合、滤波、退耦、高频消振、补偿等等,我们这里主要作用是补偿。

⑥—功率因数控制器功率因数控制器,控制器实时检测系统。

用于控制电容器组的投切,应用无功补偿柜。

三相电路使用中国家规定动力0.9-1.0,照明的0.85以上,偏远地区的可以在0.75以上。

⑦—避雷器避雷器:用于保护电气设备免受雷击时高瞬态过电压危害,并限制续流时间,也常限制续流赋值的一种电器。

【干货】电容补偿柜基本知识介绍

【干货】电容补偿柜基本知识介绍

【干货】电容补偿柜基本知识介绍一、什么是电容补偿?电容补偿就是无功补偿或者功率因数补偿。

电力系统的用电设备在使用时会产生无功功率,而且通常是电感性的,它会使电源的容量使用效率降低,而通过在系统中适当地增加电容的方式就可以得以改善。

电力电容补偿也称功率因数补偿。

功率因数是电力系统的一个重要的技术数据。

功率因数是衡量电气设备效率高低的一个系数。

功率因数低,说明电路用于交变磁场转换的无功功率大,从而降低了设备的利用率,增加了线路供电损失。

二、电容补偿柜的作用提高负载功率因数,降低无功功率,提高供电设备的效率;降低网损,节约能源;增加电网传输容量,提高稳定极限三、电容柜工作原理及组成它是指合上刀熔开关和断路器,无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号,控制交流接触器闭合和断开,从而控制电容器投入和退出。

一般来说,电容补偿柜由柜壳、母线、隔离开、容断器、接触器、热继电器、电容器、避雷器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。

五、电容柜的安全及操作1、打开高压电容补偿柜前必须先断开断路器或隔离开关,让高压电容补偿柜的放电装置自动放电,三分钟后方可打开柜门,打开柜门后须人工放电。

2、高压电容补偿在运行中发出特殊响声是内部绝缘崩溃先兆,应立即停止运行,查找故障高压电容补偿。

3、高压电容补偿外壳膨胀是过电压引起介质分解析出气体,应立即停止运行查找故障高压电容补偿。

4、禁止高压电容补偿断开后又立即投入,这样对其它用电设备和高压电容补偿本身会产生严重损害,一般需三分钟以上的时间间隔,对于自动投切的电容柜,如果电网功率因数变化较快,应适当延长延时时间。

5、高压电容补偿可能对电压和谐波有放大作用,用户订货时应说明企业电压和谐波情况,以便特殊处理,电容运行中必须时时检查高压电容补偿,出现异常,立即切断。

6、高压电容补偿内外均需通风良好,以延长电容使用寿命。

7、保持高压电容补偿表面干净,避免发生闪络事故。

电容无功补偿柜培训课件

电容无功补偿柜培训课件

电容无功补偿柜一. 电容补偿柜之作用 :用以提高功率因数,调整电网电压,降低线路损耗,充分发挥设备效率,改善供电质量。

二.电容柜工作原理:用电设备除电阻性负载外,大部分用电设备均属感性用电负载(如日光灯、变压器、马达等用电设备)这些感应负载,使供电电源电压相位发生改变(即电流滞后于电压),因此电压波动大,无功功率增大,浪费大量电能。

当功率因数过低时,以致供电电源输出电流过大而出现超负载现象。

电容补偿柜内的电脑电容控制系统可解决以上弊端,它可根据用电负荷的变化,而自动设置。

电容组数的投入,进行电流补偿,从而减低大量无功电流,使线路电能损耗降到最低程度,提供一个高素质的电力源。

三 . 电容补偿技术 :在工业生产中广泛使用的交流异步电动机,电焊机、电磁铁工频加热器导用点设备都是感性负载。

这些感性负载在进行能量转换过程中,使加在其上的电压超前电流一个角度。

这个角度的余弦,叫做功率因数,这个电流(既有电阻又有电感的线圈中流过的电流)可分解为与电压相同相位的有功分量和落后于电压 90 度的无功分量。

这个无功分量叫做电感无功电流。

与电感无功电流相应的功率叫做电感无功功率。

当功率因数很低时,也就是无功功率很大时会有以下危害:•增长线路电流使线路损耗增大,浪费电能。

•因线路电流增大,可使电压降低影响设备使用。

•对变压器而言,无功功率越大,则供电局所收的每度电电费越贵,当功率因数低于 0.7 时,供电局可拒绝供电。

•对发电机而言,以 310KW 发电机为例。

310KW发电机的额定功率为 280KW ,额定电流为 530A ,当负载功率因数 0.6 时功率 = 380 x 530 x 1.732 x 0.6 = 210KW从上可看出,在负载为 530A 时,机组的柴油机部分很轻松,而电球以不堪重负,如负荷再增加则需再开一台发电机。

加接入电容补偿柜,让功率因数达到 0.96 ,同样 210KW 的负荷。

电流 =210000/ ( 380x1.732x0.96 ) =332A补偿后电流降低了近 200A ,柴油机和电球部分都相当轻松,再增加部分负荷也能承受,不需再加开一台发电机,可节约大量柴油。

(电容补偿柜)学习资料

(电容补偿柜)学习资料

电容补偿柜学习资料现在的工业电气设备,由于大量采用感应电动机及变压器,电源除供给有功功率外尚需供给大量的无功功率,由于无功电流通过线路系统,导致配电设备能力未能得到充分利用,并引起以下损害:(1)功率因数愈低则电力损失也愈大(电能损失与功率因数值的平方成反比);(2)电压降也愈大;(3)增加了设备容量与电力损耗;(4)增加用户的运行费用(电费);工业用电中的无功功率直接影响电费,电力的功率因数管理十分重要,电力部门规定大容量用户必须保证功率因数在0.9以上,其他用户应保证在0.85以上。

经努力达不到以上规定,必须装设电容补偿设备。

功率因数是衡量供电系统经济运行的一个重要指标。

电力系统中无功功率的补偿方式有:并联电容器、串联电容器、同步调相机等。

工业企业和民用建筑用户多采用并联电容器来补偿功率因数。

并联电容器按在供电系统内装设位置分:高压集中补偿、低压成组补偿、低压分散补偿。

目前我公司生产工具的电容补偿柜属于低压成组补偿这一类。

电容补偿有三相共补和三相分补两类,目前低压上普遍采用三相共补方式。

三相共补:即同时对A、B、C三相补偿相同容量的电容。

三相分补:即对三相中各相分别计算其COSφ,根据计算结果再对相应的一相进行补偿。

三相共补的补偿精度低,但控制相对简单;三相分补的补偿精度高,但控制相对比较复杂。

有关概念:有功功率:在交流电压的作用下,在电器元件上消耗的一个周期内的平均功率。

无功功率:电压或电动势与无功电流的乘积。

功率因数COSφ:指在有功功率一定的条件下,取用无功功率的多少,取用无功功率越多,则功率因数越低。

无功功率的作用:无功是用来在电路中的电感、电容元件中建立变化的电磁场,从而建立电压,传递和转换有功功率,成为电力系统和用电设备(纯电阻设备除外)正常运转所不可缺少的重要因素之一。

交流电力系统运行的目的是为了传输和消耗能源,而无功系统运行就是其不可缺少的手段。

无功的存在保持了交流电力系统的电压水平,保证电力系统的稳定运行和用户的供电质量、并使电网传输电能的损耗最小。

成套低压电容补偿柜详解

成套低压电容补偿柜详解

成套电容补偿柜详解1、课题内容简介1.1、实训目的 (2)1.2、主要内容 (2)1.3、工作原理 (2)2、电容器补偿柜的及其作用2.1、电容器柜功能及其结构 (3)2.2、电容器补偿柜的作用 (3)3、一次电路原理分析及安装3.1、电容器柜一次电路原理介绍 (4)3.2、一次电路的工作原理过程 (4)3.3、元器件的作用分析 (5)3.4、一次电路的的安装图 (9)3.5、一次电路连接母线安装及其安装实物图 (10)4、二次回路原理图分析及安装4.1、二次原理图 (16)4.2、二次电路工作原理的过程 (17)4.3、二次电路元器件布置图 (17)4.4、二次电路安装接线图 (18)4.5、二次电路的安装工艺 (18)4.6、安装步骤 (19)5、绝缘电阻测试、介电强度试验5.1、以500伏绝缘摇表测试法测试绝缘电阻 (20)5.2、工频及冲击耐压 (20)附1图表 (21)保护电路有效性绝缘电阻及交流耐压1、课题内容简介1.1、实训目的1、学会电容器补偿柜操作使用,并知道它们的作用。

2、进一步认知电容补偿柜的类型及其结构。

3、进一步认知各种电器元器件外形、结构、参数。

4、学会阅读和绘制电容器补偿柜的主电路图、二次电路图、安装接线图。

5、学会选用开关元器件,并学会母排、母线、电线规格选择。

1.2、主要内容1、电容器补偿柜柜主电路介绍2、主电路元器件介绍3、一次电路元器件安装4、一次电路元器件安装5、二次电路元器件安装1.3、工作原理合上刀熔开关和断路器,无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号,控制交流接触器闭合和断开,从而控制电容器投入和退出。

2、电容器补偿柜的及其作用2.1、电容器柜功能及其结构外部结构内部结构2.2、电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数,降低无功功率,提高供电设备的效率;电容柜是否正常工作可通过功率因数表的读数判断,功率因数表读数如果在0.9左右可视为工作正常。

《电力电容器》PPT课件

《电力电容器》PPT课件

1
第一节 电力电容器补偿原理
一、结构和型号
电力电容器的型号多按以下方式标志:
□ □ □ □—□—□
1234 5 6
1:并联电容器代号,大写字母B
2:液体介质代号,Y表示矿物油、W表示十二烷基笨等
3:固体介质代号,F表示复合薄膜、M表示聚丙烯薄膜
4:额定电压,KV
5:额定容量,KVar
6:相数,1表示单相、3表示三相
(3)禁止带电荷合闸操作
电容器组每次拉闸之后,必须通过放电装置随即进行放电,
待电荷消失后再合闸。电容器组再次合闸时,必须在断开三分钟
之后进行。
(4)为了检查、修理的需要,电容器断开电源后,工作人员
接近之前,不论该电容器是否装有放电装置,都必须用可携带的
精选课件ppt
23
电容器安全运行
四、电容器保护
• 电解电容器
• 在一般的电子电路中,常用电容器来实现旁路、耦合、滤波、振荡、 相移以及波形变换等,这些作用都是其充电和放电功能的演变。
精选课件ppt
6
电力电容器补偿原理
二、补偿原理
电力电容器是一种静止的无功补偿设备。它的主要作用 是向电力系统提供无功功率,提高功率因数。采用就地无功补 偿,可以减少输电线路输送电流,起到减少线路能量损耗和压 降,改善电能质量和提高设备利用率的重要作用 。
• 用户终端分散补偿方式体现了以下几个方面的优缺点:
(1)线损率可减少20%;
(2)减小电压损失,改善电压质量,进而改善用电设
备启动和运行条件;
(3)释放系统能量,提高线路供电能力;
(4)缺点是低压无功补偿通常按配电变压器低压侧最
大无功功率需求来确定安装容量,而各配电变压器低
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2、高压电容补偿在运行中发出特殊响声是 内部绝缘崩溃先兆,应立即停止运行,查 找故障高压电容补偿。
3、高压电容补偿外壳膨胀是过电压 引起介质分解析出气体,应立即停止 运行查找故障高压电容补偿。
4、禁止高压电容补偿断开后又立即投入,这样 对其它用电设备和高压电容补偿本身会产生严重 损害,一般需三分钟以上的时间间隔,对于自动 投切的电容柜,如果电网功率因数变化较快,应 适当延长延时时间。 5、高压电容补偿可能对电压和谐波有放大作用, 用户订货时应说明企业电压和谐波情况,以便特 殊处理,电容运行中必须时时检查高压电容补偿, 出现异常,立即切断。
电容补偿柜
一、什么是电容补偿?
电容补偿就是无功补偿或者功率因数补偿。 电力系统的用电设备在使用时会产生无功功 率,而且通常是电感性的,它会使电源的容 量使用效率降低,而通过在系统中适当地增 加电容的方式就可以得以改善。电力电容补 偿也称功率因数补偿 。 功率因数是电力系统的一个重要的技术 数据。功率因数是衡量电气设备效率高 低的一个系数。功率因数低,说明电路 用于交变磁场转换的无功功率大, 从而 降低了设备的利用率,增加了线路供电 损失。

避雷器的主要作用 是通过并联放电间 隙或非线性电阻的 作用,对入侵流动 波进行削幅,降低 被保护设备所受过 电压值,从而达到 保护电力设备的作 用。 避雷器是连接在导线和地之间的一种防止雷击的 设备,通常与被保护设备并联。一旦出现高电压 (例如:闪电等),且危及被保护设备绝缘时, 避雷器立即动作,将高电压冲击电流导向大地, 从而限制电压幅值,保护电气设备绝缘。当过电 压消失后,避雷器迅速恢复原状,使系统能够正 常供电。
它是用于远距离频繁接通和分 断负荷电流的低压开关。其工 作原理是线圈通电时,产生电 磁力吸引衔铁,使触头闭合; 当电磁线圈断电后,衔铁受到 自身重量和弹簧力作用而返回, 使触头分离。
⑤ 电 容 器

电容器,顾名思义,是‘装电的容器’,是一 种容纳电荷的器件 。作用:耦合、滤波、退 耦、高频消振、补偿等等,我们这里主要作用 是补偿。
⑥ 功 率 因 数 控 制 器

电流表
功率因数控制器,控制器实时检测系统。用于控 制电容器组的投切,应用无功补偿柜。三相电路 使用中国家规定动力0.9-1.0,照明的0.85以上, 偏远地区的可以在0.75以上。
⑦ 避பைடு நூலகம்雷 器
避雷器:用于保护电 气设备免受雷击时高 瞬态过电压危害,并 限制续流时间,也常 限制续流赋值的一种 电器。避雷器有时也 称为过电压保护器, 过电压限制器。
⑧ 热 继 电 器

它是用于防止线路或电气设备长时间 过载的低压保护电器。其工作原理是 通电后,当电流大到一定程度时,使 双叶金属片发生弯曲,即触电发生动 作从而切断电路。
五、电容柜的安全及操作
1、打开高压电容补偿柜前必须先断开断路器或 隔离开关,让高压电容补偿柜的放电装置自动 放电,三分钟后方可打开柜门,打开柜门后须 人工放电。
6、高压电容补偿内外均需通风 良好,以延长电容使用寿命。
7、保持高压电容补偿表面干净,避免发生闪 络事故。 8、对电容柜定期进行红外测温,做好记录
2015年08月25日
二、电容补偿柜的作用
提高负载功率因数,降低无功功率,提 高供电设备的效率;降低网损,节约能 源;增加电网传输容量,提高稳定极限。
三、电容柜工作原理及组成
它是指合上刀熔开关和断路器,无功功率 补偿控制器根据进线柜电压和电流的相位 差输出控制信号,控制交流接触器闭合和 断开,从而控制电容器投入和退出。
一般来说,电容补偿柜由柜壳、母线、隔离开、 容断器、接触器、热继电器、电容器、避雷器、 一、二次导线、端子排、功率因数自动补偿控制 装置、盘面仪表等组成。


四 、 电 容 柜 结 构 ③ ④

① 熔 断 器 式 隔 离 开 关
—HR
即刀容开关,就是刀开关带熔断器, 刀熔开关具有刀开关和熔断器的双 重功能。
前面
② 电 流 互 感 器
后面
电流互感器的作 用是可以把数值 较大的一次电流 通过一定的变比 转换为数值较小 的二次电流,用 来进行保护、测 量等用途。
-
③ 熔 断 器

熔断器是串联在电路中,起到过流和短路 保护的作用。即当电流增大时,熔体温度 超过超过熔点并迅速熄灭电弧,切断电路。
④—接触器
