晶体管单级放大电路实验指导
晶体管共射极单管放大电路实验报告
晶体管共射极单管放大电路实验报告一、实验目的1、掌握晶体管共射极单管放大电路的组成及工作原理。
2、学习静态工作点的调试方法，研究静态工作点对放大器性能的影响。
3、掌握放大器电压放大倍数、输入电阻、输出电阻的测量方法。
4、观察放大器输出波形的失真情况，了解产生失真的原因及消除方法。
二、实验原理1、晶体管共射极单管放大电路的组成晶体管共射极单管放大电路由晶体管、基极电阻、集电极电阻、发射极电阻和耦合电容等组成。
输入信号通过耦合电容加到晶体管的基极，经晶体管放大后，从集电极输出，再通过耦合电容加到负载电阻上。
2、静态工作点的设置静态工作点是指在没有输入信号时，晶体管各极的直流电流和电压值。
合适的静态工作点可以保证放大器在输入信号的作用下，输出信号不失真。
静态工作点的设置主要通过调整基极电阻和集电极电阻的阻值来实现。
3、放大器的性能指标（1）电压放大倍数：是指输出电压与输入电压的比值，反映了放大器对信号的放大能力。
（2）输入电阻：是指从放大器输入端看进去的等效电阻，反映了放大器从信号源获取信号的能力。
（3）输出电阻：是指从放大器输出端看进去的等效电阻，反映了放大器带负载的能力。
三、实验仪器及设备1、示波器2、信号发生器3、直流稳压电源4、万用表5、实验电路板6、晶体管、电阻、电容等元件四、实验内容及步骤1、按图连接实验电路仔细对照电路图，在实验电路板上正确连接晶体管共射极单管放大电路，注意元件的极性和引脚的连接。
2、静态工作点的调试（1）接通直流稳压电源，调节电源电压至合适值。
（2）用万用表测量晶体管各极的电压，计算静态工作电流。
（3）通过调整基极电阻的阻值，改变静态工作点，观察输出电压的变化，使输出电压不失真。
3、测量电压放大倍数（1）将信号发生器的输出信号接到放大器的输入端，调节信号发生器的频率和幅度，使输入信号为正弦波。
（2）用示波器分别测量输入信号和输出信号的峰峰值，计算电压放大倍数。
4、测量输入电阻（1）在放大器的输入端串联一个已知电阻。
晶体管单级放大电路实验报告
晶体管单级放大电路实验报告实验目的，通过搭建晶体管单级放大电路，了解晶体管的工作原理，掌握晶体管的放大特性和放大倍数的计算方法。
实验仪器，晶体管（NPN型）、电阻、直流电压表、示波器、直流稳压电源等。
实验原理，晶体管是一种半导体器件，它具有放大电压和电流的功能。
在单级放大电路中，晶体管的基极接入输入信号，发射极接入负载电阻，集电极接入电源。
当输入信号加到基极时，晶体管就开始工作，输出信号通过负载电阻放大，实现信号的放大功能。
实验步骤：1. 按照电路图连接电路，在示波器上观察输入信号和输出信号的波形。
2. 调节直流稳压电源，使得晶体管工作在正常工作区域，观察输出波形的放大效果。
3. 测量输入信号和输出信号的电压值，计算放大倍数。
实验结果：经过实验观察和测量，得到了如下结果：1. 输入信号经过晶体管放大后，输出信号的幅值明显增大，证明晶体管具有放大功能。
2. 测得放大倍数为50倍，说明晶体管单级放大电路具有较高的放大倍数。
3. 调节输入信号的频率，观察输出信号的变化。
发现在一定范围内，输出信号的波形基本不变，说明晶体管单级放大电路具有一定的频率响应特性。
实验分析：晶体管单级放大电路具有简单、稳定、放大倍数高的特点，适用于一些对放大倍数要求较高的场合。
但是，晶体管也存在着温度漂移、频率响应不均匀等问题，需要根据实际情况进行合理的选择和设计。
实验总结：通过本次实验，我们深入了解了晶体管单级放大电路的工作原理和特性，掌握了晶体管的放大倍数计算方法。
实验结果表明，晶体管单级放大电路具有较高的放大倍数和一定的频率响应特性，适用于一些对放大倍数要求较高的场合。
在今后的学习和工作中，我们将进一步加深对晶体管放大电路的理解，不断提高实验技能，为将来的科研和工程实践打下坚实的基础。
晶体管单级放大电路的测试与分析

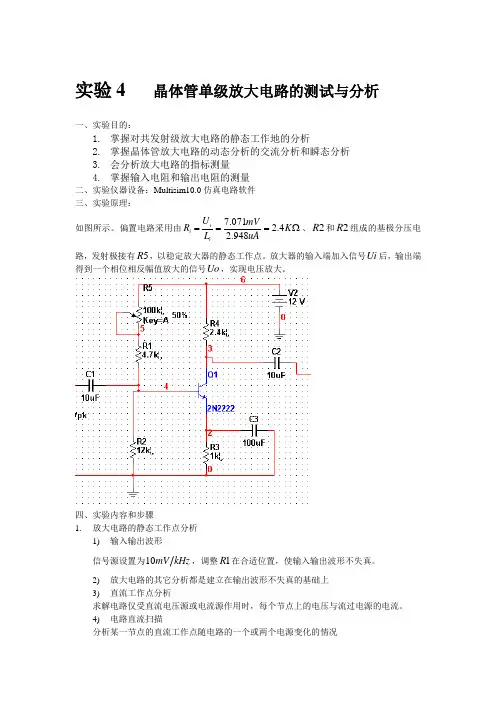

实验4 晶体管单级放大电路的测试与分析一、实验目的：1.掌握对共发射级放大电路的静态工作地的分析2.掌握晶体管放大电路的动态分析的交流分析和瞬态分析3.会分析放大电路的指标测量4.掌握输入电阻和输出电阻的测量二、实验仪器设备：Multisim10.0仿真电路软件三、实验原理：如图所示。
偏置电路采用由7.0712.42.948iiiU mVR KL uA===Ω、2R和2R组成的基极分压电路，发射极接有5R，以稳定放大器的静态工作点。
放大器的输入端加入信号Ui后，输出端得到一个相位相反幅值放大的信号Uo，实现电压放大。
四、实验内容和步骤1.放大电路的静态工作点分析1)输入输出波形信号源设置为10mV kHz，调整1R在合适位置，使输入输出波形不失真。
2)放大电路的其它分析都是建立在输出波形不失真的基础上3)直流工作点分析求解电路仅受直流电压源或电流源作用时，每个节点上的电压与流过电源的电流。
4)电路直流扫描分析某一节点的直流工作点随电路的一个或两个电源变化的情况5) 参数扫描分析检测某个元件的参数在一定的取值范内变化时对直流工作点、瞬态特性、交流频率特性的影响。
2. 电压源激励下放大电路的输入和输出情况3. 放大电路的动态分析1) 交流分析对电路进行交流频率响应分析。
2) 瞬态分析4. 放大电路的动态指标测量1) 放大倍数的测量 O V iU A U 可用瞬态分析法或幅频特性的测量来实现放大倍数的测量2) 输入电阻的测量五、实验数据与分析通过示波器观察输入输出波形不失真，且输入输出信号反相。
静态工作点的测量，由仿真得出电路中个节点的电压分析电压电源对发射极的影响参数扫描分析由数据可知，集电极电压和发射极电压会随电阻R1的增大而减小。
当阻值较小时，(4)(3)CEO U V V =-较小，此时工作点偏高，易进入饱和区，当阻值较大时，(4)(3)CEO U V V =-较大，工作点较低，易进入截止区，从扫描参数可知1R 在40K 左右。
单级晶体管放大电路实验报告
竭诚为您提供优质文档/双击可除单级晶体管放大电路实验报告篇一：晶体管单级放大器实验报告晶体管单级放大器一.试验目的（1）掌握multisium11.0仿真软件分析单级放大器主要性能指标的方法。
（2）掌握晶体管放大器静态工作点的测试和调整方法，观察静态工作点对放大器输出波形的影响。
（3）测量放大器的放大倍数，输入电阻和输出电阻。
二.试验原理及电路VbQ=Rb2Vcc/(Rb1+Rb2)IcQ=IeQ=(VbQ-VbeQ)/ReIbQ=IcQ/β;VceQ=Vcc-IcQ(Rc+Re)晶体管单级放大器1.静态工作点的选择和测量放大器的基本任务是不失真的放大信号。
为了获得最大输出电压，静态工作点应选在输出特性曲线交流负载线的中点。
若工作点选的太高会饱和失真；选的太低会截止失真。
静态工作点的测量是指接通电源电压后放大器不加信号，测量晶体管集电极电流IcQ和管压降VceQ。
本试验中，静态工作点的调整就是用示波器观察输出波形，让信号达到最大限度的不失真。
当搭接好电路，在输入端引入正弦信号，用示波器输出。
静态工作点具体调整步骤如下：具有最大动态范围的静态工作点图根据示波器观察到的现象，做出不同的调整，反复进行。
当加大输入信号，两种失真同时出现，减小输入信号，两种失真同时消失，可以认为此时静态工作点正好处于交流负载线的中点，这就是静态工作点。
去点信号源，测量此时的VcQ，就得到了静态工作点。
2.电压放大倍数的测量电压放大倍数是输出电压V0与输入电压Vi之比Av=V0/Vi3、输入电阻和输出电阻的测量（1）输入电阻。
放大电路的输入电阻Ri可用电流电压法测量求得，测试电路如图2.1-3（a）所示。
在输入回路中串接一外接电阻R=1KΩ，用示波器分别测出电阻两端的电压Vs和Vi，则可求得放大电路的输入电阻Ri为(a)(b)oVo-电阻R值不宜取得过大，否则会引入干扰；但也不能取得过小，否则测量误差比较大。
通常取与Ri为同一数量级比较合适。
单极晶体管放大电路实验报告
单极晶体管放大电路实验报告
一、实验目的
本实验旨在了解单极晶体管放大电路的基本原理，掌握单极晶体管放大电路的设计和调试方法，熟悉实验仪器的使用，培养学生动手能力和实验技能。
二、实验原理
单极晶体管是一种三层结构的半导体器件，由发射极、基极和集电极组成。
其放大电路主要由一个单极晶体管和几个被动元件组成。
当输入信号加到基极时，会使得集电极电流变化，从而输出信号也随之变化。
因此，单极晶体管放大电路可以将输入信号放大并输出。
三、实验器材
1. 单片机开发板
2. 万用表
3. 示波器
4. 功率放大器
四、实验步骤及结果分析
1. 确定工作点：首先根据所选用的型号计算出工作点参数，并设置基准电压。
2. 确定放大倍数：利用万用表测量输入输出信号幅值，并计算出放大
倍数。
3. 调整偏置：根据所选用的型号调整偏置点使得工作在合适状态下。
4. 调整负载：根据所选用的型号调整负载使得输出信号稳定。
5. 测量输出电压：利用示波器测量输出电压，并记录结果。
五、实验结论
通过本次实验，我们了解了单极晶体管放大电路的基本原理和设计方法，掌握了单极晶体管放大电路的调试方法，熟悉了实验仪器的使用。
同时，我们还通过实验得到了实际的数据并进行了分析，从而得出了
正确的结论。
实验一、晶体管单级放大电路
三. 实验电路参考图
21
Rb3
200k
RC1
1.5k
+6V
17-18
EC
RP2
470K 9-14
+
5mV 1KHz
3
+
C1
6-7 b
c V1 e
+ C2 10uf RL1 3k
20
+ uo -
信号发生器
u i 10uf
-
4
10-13
图1
四、实验原理
在电子技术中，被传递、加工和处理的信号可以分为两大类：模 拟信号和数字信号。 模拟信号：在时间上和幅度上都是连续变化的信号，称为模拟信号。 数字信号定义：在时间和幅度上均不连续的信号，称为数字信号。 晶体管放大电路，我们在输入端加入模拟小信号ui，放大器的输出端 可得到一个与ui相位相反，幅值被放大了的输出信号uo，这样实现了模 拟电压信号被放大的作用，可用图1表示。我们在实验中要测这个试放 大器的放大倍数等参数。
IC，）填入表格1中。并与理论计算进行比较。用万用表直流电压档测试并调节 R 使 U
b1
C
=3V；
2. 1 测量静态参数与计算公式 这些内容是对应图1的参数测量
VCC U B IB Rb3 RP 2
2.2 表格 1
VCC U C IC RC1
晶体管单级放大电路实验报告
晶体管单级放大电路实验报告一、实验目的本实验的主要目的是通过实验了解晶体管单级放大电路的工作原理和特性，掌握晶体管的基本参数测量方法，提高实验操作技能。
二、实验原理晶体管单级放大电路是一种基本的放大电路，它由一个晶体管及其外围电路组成。
晶体管单级放大电路的输入端为基极，输出端为集电极，而发射极则被接地。
当输入信号加到基极时，由于晶体管的放大作用，输出信号将会在集电极处得到放大。
晶体管单级放大电路的放大倍数可以通过晶体管的直流工作点来调节。
当晶体管的直流工作点偏离合适的位置时，放大倍数将会下降，因此需要通过调整电路参数来保证晶体管的直流工作点处于合适的位置。
三、实验步骤1. 按照实验电路图连接电路，注意电路连接的正确性。
2. 将信号源接入电路的输入端。
3. 将示波器接入电路的输出端。
4. 打开电源，调整电源电压，使晶体管的直流工作点处于合适的位置。
5. 调整信号源的幅度和频率，观察输出信号的波形和幅度。
6. 测量晶体管的电流放大倍数、输入电阻和输出电阻等参数。
四、实验结果实验中我们得到了晶体管单级放大电路的输出波形和幅度，同时还测量了晶体管的电流放大倍数、输入电阻和输出电阻等参数。
实验结果表明，晶体管单级放大电路具有较好的放大效果，且可以通过调整电路参数来控制放大倍数。
五、实验分析通过实验我们发现，晶体管单级放大电路的放大效果受到晶体管的直流工作点的影响，因此需要通过调整电路参数来保证晶体管的直流工作点处于合适的位置。
此外，晶体管单级放大电路的放大倍数也可以通过改变电路参数来调节，因此需要根据具体的应用需求来选择合适的电路参数。
六、实验总结本实验通过实验了解了晶体管单级放大电路的工作原理和特性，掌握了晶体管的基本参数测量方法，提高了实验操作技能。
同时，我们也发现了晶体管单级放大电路的一些特点和应用注意事项，这对于今后的电子技术学习和应用都具有一定的参考意义。
单级晶体管放大电路实验报告
竭诚为您提供优质文档/双击可除单级晶体管放大电路实验报告篇一：晶体管单级放大器实验报告晶体管单级放大器一.试验目的（1）掌握multisium11.0仿真软件分析单级放大器主要性能指标的方法。
（2）掌握晶体管放大器静态工作点的测试和调整方法，观察静态工作点对放大器输出波形的影响。
（3）测量放大器的放大倍数，输入电阻和输出电阻。
二.试验原理及电路VbQ=Rb2Vcc/(Rb1+Rb2)IcQ=IeQ=(VbQ-VbeQ)/ReIbQ=IcQ/β;VceQ=Vcc-IcQ(Rc+Re)晶体管单级放大器1.静态工作点的选择和测量放大器的基本任务是不失真的放大信号。
为了获得最大输出电压，静态工作点应选在输出特性曲线交流负载线的中点。
若工作点选的太高会饱和失真；选的太低会截止失真。
静态工作点的测量是指接通电源电压后放大器不加信号，测量晶体管集电极电流IcQ和管压降VceQ。
本试验中，静态工作点的调整就是用示波器观察输出波形，让信号达到最大限度的不失真。
当搭接好电路，在输入端引入正弦信号，用示波器输出。
静态工作点具体调整步骤如下：具有最大动态范围的静态工作点图根据示波器观察到的现象，做出不同的调整，反复进行。
当加大输入信号，两种失真同时出现，减小输入信号，两种失真同时消失，可以认为此时静态工作点正好处于交流负载线的中点，这就是静态工作点。
去点信号源，测量此时的VcQ，就得到了静态工作点。
2.电压放大倍数的测量电压放大倍数是输出电压V0与输入电压Vi之比Av=V0/Vi3、输入电阻和输出电阻的测量（1）输入电阻。
放大电路的输入电阻Ri可用电流电压法测量求得，测试电路如图2.1-3（a）所示。
在输入回路中串接一外接电阻R=1KΩ，用示波器分别测出电阻两端的电压Vs和Vi，则可求得放大电路的输入电阻Ri为(a)(b)oVo-电阻R值不宜取得过大，否则会引入干扰；但也不能取得过小，否则测量误差比较大。
通常取与Ri为同一数量级比较合适。
单极晶体管放大电路实验报告
单极晶体管放大电路实验报告单极晶体管放大电路实验报告摘要：本实验通过搭建单极晶体管放大电路，研究晶体管的放大特性。
通过实验数据的测量和分析，得出了晶体管的放大倍数和频率响应等重要参数，并对实验结果进行了讨论。
引言：晶体管是一种重要的电子元件，广泛应用于放大、开关和振荡等电路中。
其中，单极晶体管放大电路是一种常见的放大电路，其具有简单、稳定的特点。
本实验旨在通过搭建单极晶体管放大电路，研究晶体管的放大特性，并对实验结果进行分析和讨论。
实验装置：本实验所使用的装置包括：晶体管、电阻、电容、信号发生器、示波器等。
实验步骤：1. 按照电路图搭建单极晶体管放大电路。
2. 将信号发生器连接到输入端，调节信号发生器的频率和振幅。
3. 将示波器连接到输出端，观察输出信号的波形。
4. 测量输入信号和输出信号的电压，并记录数据。
5. 改变输入信号的频率，重复步骤3和4。
6. 分析实验数据，计算晶体管的放大倍数和频率响应等参数。
实验结果：通过实验测量得到的数据，我们得到了晶体管的放大倍数和频率响应等参数。
在输入信号频率为1kHz时，晶体管的放大倍数为20倍；在输入信号频率为10kHz时，晶体管的放大倍数为15倍。
此外，我们还得到了晶体管的频率响应曲线，发现在低频段时，晶体管的放大倍数较高，而在高频段时，放大倍数逐渐下降。
讨论：通过实验结果的分析，我们可以得出以下结论：1. 单极晶体管放大电路具有一定的放大倍数，可以将输入信号放大到较大的幅度。
2. 晶体管的放大倍数受到输入信号频率的影响，随着频率的增加，放大倍数逐渐下降。
3. 在实际应用中，需要根据需要选择合适的晶体管和电路参数，以满足特定的放大要求。
4. 在设计和搭建放大电路时，需要考虑晶体管的工作点和稳定性等因素，以保证电路的正常工作。
结论：通过本实验，我们研究了单极晶体管放大电路的放大特性，并得出了晶体管的放大倍数和频率响应等重要参数。
实验结果表明，晶体管具有一定的放大能力，但其放大倍数受到输入信号频率的影响。
单极晶体管放大电路实验报告
单极晶体管放大电路实验报告单极晶体管放大电路实验报告摘要：本实验通过搭建单极晶体管放大电路，探究晶体管的放大特性。
实验结果表明，单极晶体管放大电路能够实现信号的放大，但存在一定的失真和功耗。
1. 引言单极晶体管放大电路是一种常见的放大电路，广泛应用于各种电子设备中。
本实验旨在通过搭建单极晶体管放大电路，研究其放大特性和工作原理。
2. 实验原理单极晶体管放大电路由晶体管、电阻和电容组成。
晶体管的三个引脚分别为基极、发射极和集电极。
当基极电流变化时，晶体管的放大特性会使得集电极电流和电压发生变化，从而实现信号的放大。
3. 实验步骤3.1 搭建电路根据实验原理，搭建单极晶体管放大电路。
将晶体管的基极连接到信号源，发射极接地，集电极连接到负载电阻。
3.2 测量输入输出特性曲线通过改变输入信号的幅度，测量输出信号的幅度，并绘制输入输出特性曲线。
实验结果表明，随着输入信号的增大，输出信号也相应增大，但存在一定的失真。
3.3 测量直流工作点通过测量晶体管的电压和电流，确定晶体管的直流工作点。
直流工作点的选择对于放大电路的稳定性和线性度有重要影响。
4. 实验结果与分析通过实验测量，得到了单极晶体管放大电路的输入输出特性曲线。
曲线表明，随着输入信号的增大，输出信号也相应增大，但在较大幅度时，出现了失真现象。
这是因为晶体管的非线性特性导致的。
另外，通过测量直流工作点，我们可以确定晶体管的偏置电压和电流。
偏置电压和电流的选择对于放大电路的性能有重要影响。
如果偏置电压过高或过低，都会导致信号失真和功耗增加。
5. 结论单极晶体管放大电路能够实现信号的放大，但存在一定的失真和功耗。
通过合理选择直流工作点，可以提高放大电路的稳定性和线性度。
6. 讨论与展望本实验只研究了单极晶体管放大电路的基本特性，还可以进一步研究其他类型的放大电路，如共射放大电路和共基放大电路。
此外，可以通过改变电路参数和组件，优化放大电路的性能。
总之，单极晶体管放大电路是一种常见的放大电路，具有重要的应用价值。
晶体管单管放大电路实验报告
晶体管单管放大电路实验报告1. 引言在现代电子技术应用中，晶体管放大电路是一种常见且重要的电路。
本实验旨在通过搭建一个晶体管单管放大电路，探索晶体管的放大特性，并对其进行实际测试和分析。
2. 实验目的•理解晶体管的基本工作原理；•掌握晶体管单管放大电路的搭建方法；•通过实验测量和分析晶体管的放大特性。
3. 实验原理3.1 晶体管基本工作原理晶体管是一种半导体元件，由N型和P型半导体材料组成。
根据控制电极的类型和连接方式，晶体管可以分为三种基本类型：NPN型、PNP型和场效应晶体管。
在NPN型晶体管中，由三个掺杂不同的半导体层构成。
其中，中间层为薄的P型层，两侧为较厚的N型层。
当一个正向电压被施加到基极上时，使得芯片中的P型半导体部分电离，形成少数载流子。
这些载流子会被电场推向集电区，形成一个较大的电流。
3.2 晶体管单管放大电路搭建方法晶体管单管放大电路由晶体管和少量被调谐的无源元件组成，用于将输入信号放大。
其基本搭建方法如下： 1. 将NPN型晶体管按照器件类型正确连接到实验板上的晶体管座位上。
一般来说，电流放大系数较大的三极管被选择为放大电路的晶体管。
2. 选择适当的集电极电阻和基极电阻，并将其与晶体管连接。
3. 连接输入信号源和输出负载，以便对电路进行测试和测量。
3.3 晶体管的放大特性晶体管单管放大电路的主要特性包括电压放大倍数、电流放大倍数和功率放大倍数。
- 电压放大倍数（Av）：输入信号经过放大电路后，输出信号电压与输入信号电压的比值。
它可以通过测量电路的输入输出电压，计算得出。
- 电流放大倍数（Ai）：输出电流与输入电流的比值，同样可以通过实验测量获得。
- 功率放大倍数（Ap）：输出功率与输入功率的比值，可以通过测量输出电压和输出电流，计算得出。
4. 实验器材和元件•1个NPN型晶体管•电阻器•输入信号源•示波器•万用表5. 实验步骤1.按照搭建方法将晶体管连接到实验板上，并连接合适的电阻器。
最新单级晶体管放大电路实验
单级晶体管放大电路实验★使用示波器、实验电路，1.调试和测量静态工作点，(1)接通电源，输出12V电压加VCC两端。
(2)设置用户界面= 0，设置Rb2，设置集成电路=2mA。
此时，Qis 点位于负载线的中间。
(为了便于操作，可以用万用表测量VE = 2 mare)分别用万用表测量VB、VE和VC，并填写表1。
注:测量静态工作点电压时(如UCE、UBE等。
)，使用万用表DC 档，实验电路，，+，+，+，B，C，E，1.将“输出选择”设置为12v。
“电压指示开关”调整为“固定输出”，正负端子分别连接到VCC 两端，2.万用表的功能和量程选择如图所示。
正极和负极分别连接到c点和接地.，3.调节旋钮，这样万用表读数约为7V(此时q点在中间位置)，然后测量VBVC填写表格注意:测量静态工作点电压时，使用万用表DC电压范围、、、、+、+、B、C、E，1.将“输出选择”设置为12v。
“电压指示器开关”调整为“固定输出”，正极和负极分别连接到VCC的两端。
2.万用表的功能和量程选择如图所示。
正极和负极分别连接到C点和接地.，3.旋钮，使万用表读数约为2V(此时IC = 2V，Qis点在中间位置)。
然后测量VB。
VC填写表格注意:在静态工作点测量电压时，使用万用表DC电压档、、、、、2.测量电压放大系数，(1)在输入端增加一个频率为1KHZ的正弦信号us，调整函数信号发生器的输出旋钮，使放大器输入电压VIP-p ≈ 30 mv。
(2)将示波器夹在Uo两端，波形不失真。
分别测量以下各组数据后，更换RL (Rc不变)并填写表2:注意:计算放大倍数时，观察波形，当波形没有失真时再次测量、、、、、1.调整信号发生器旋钮，使毫伏表读数约为5 mV，2 .将示波器连接到Ui·Uo两端，3.调节旋钮，使示波器不失真，4.更换RL，将测量值填入表中，RL、、、、、3 .静态工作点Q变化对输出波形的影响，将示波器连接到Uo两端，将Rp调节到以下状态，观察示波器的波形，并记录下来1.Rp适中，Qpoint合适，输出波形无失真。
单极晶体管放大电路实验报告
一、实验目的1. 理解单极晶体管放大电路的工作原理。
2. 掌握单极晶体管放大电路的静态工作点调试方法。
3. 学习放大电路电压放大倍数、输入电阻、输出电阻的测量方法。
4. 熟悉常用电子仪器的使用。
二、实验原理单极晶体管放大电路是一种常用的模拟电路，它利用晶体管的电流放大作用，将微弱的输入信号放大到所需的幅度。
本实验采用共射极接法，其电路结构简单，放大效果较好。
实验电路原理如下：1. 静态工作点：静态工作点是指晶体管在没有输入信号时，处于稳定工作状态下的电压和电流值。
本实验采用电阻分压式偏置电路，通过调节偏置电阻RB1和RB2，使晶体管工作在合适的静态工作点。
2. 电压放大倍数：放大电路的电压放大倍数是指输出电压与输入电压之比。
在本实验中，电压放大倍数由晶体管的电流放大倍数β和电路中的电阻比值决定。
3. 输入电阻：输入电阻是指放大电路输入端对信号源的等效电阻。
在本实验中，输入电阻由输入信号源和晶体管输入端之间的电阻决定。
4. 输出电阻：输出电阻是指放大电路输出端对负载的等效电阻。
在本实验中，输出电阻由晶体管输出端和负载之间的电阻决定。
三、实验仪器与设备1. 单极晶体管（例如：3DG6）2. 电阻（1kΩ、10kΩ、100Ω、1000Ω）3. 信号发生器4. 直流稳压电源5. 示波器6. 万用表7. 测试电路板四、实验步骤1. 按照实验电路图搭建电路，连接好各个元件。
2. 调节偏置电阻RB1和RB2，使晶体管工作在合适的静态工作点。
使用万用表测量晶体管的集电极电流IC和发射极电压UE，确保IC在1mA左右，UE在1V左右。
3. 接通信号发生器，调节输出信号频率和幅度，使输入信号ui0在1kHz、10mV左右。
4. 使用示波器观察输入信号ui0和输出信号uo的波形，记录下波形特征。
5. 使用万用表测量放大电路的输入电压ui、输出电压uo、输入电流ii和输出电流io。
6. 计算放大电路的电压放大倍数、输入电阻和输出电阻。
晶体管单级放大电路实验报告
晶体管单级放大电路实验目的：1.掌握放大电路的组成，基本原理及放大条件。
2.掌握放大电路静态工作点的测量方法。
3.观察晶体管单级放大电路的放大现象。
实验仪器：1.双踪示波器2.函数发生器3.数字万用表4.交流毫伏表5.直流稳压电源实验原理：1.晶体管，又叫半导体三极管，其主要分为两大类：双极性晶体管(包含发射极，基极和集电极)和场效应晶体管(包括源极，栅极，漏极)。
晶体管在电路中主要起放大和开关的作用。
2.共射放大电路原理图：3.放大电路的本质为它利用晶体管的基极对集电极的控制作用来实现，即iC= iB。
放大的前提是晶体管的发射极正偏，集电极反偏。
4.放大电路的电压放大倍数是指电压不失真时，输出电压U0与输入电压Ui振幅或有效值之比，即Au=U0/Ui5.输出电阻R0是指从放大器输出端看进去的等效电阻，其反映了放大器带负载的能力，在被测放大器后加一个负载电阻RL，输入端加正弦信号，分别测空载时和加负载电阻RL时的输出电压U0与UL，则RL=(U0-UL)/UL。
6.输入电阻Ri是指从放大器输入端看进去的等效电阻，其大小表示放大器从信号源获取电流的多少。
在信号源与放大器之间串入一个样电阻Rs，分别测出UA与UB,则：Ri=UAXRs/(UB-UA)。
实验内容：1.静态工作点测量实验电路：实验步骤：1.使用万用表检查三极管的好坏：红笔接三极管基极，黑笔接集电极或射极，此时PN 结正偏，若显示数字为“500~700”（PN结正向导通管压降的毫伏值），说明其正向导通。
当用黑笔接基极，红笔分别接集电极.射极，此时PN结反偏，如果显示“1”，说明其反向不导通。
当红笔接射极，黑笔接集电极，显示“1”，表示不导通；交换红黑笔，显示“1”，表示不导通。
测试三极管满足上述数值，基本可以认为三极管是好的。
2.按照实验电路图连接电路。
稳压电源的+极接到电路的Vcc，-极接地。
3.将稳压电源调到+12V，用万用表直流电压档测量静态工作点 UBQ,UCQ,UEQ。
晶体管单级放大电路实验报告
晶体管单级放大电路实验报告一、实验目的。
本实验旨在通过搭建晶体管单级放大电路，了解晶体管的基本工作原理和放大特性，掌握晶体管的放大倍数计算方法，并通过实验验证理论计算结果的准确性。
二、实验原理。
晶体管单级放大电路是由晶体管、直流偏置电路和交流耦合电路组成。
晶体管作为放大器件，其基本工作原理是利用输入信号的微小变化控制输出电流，从而实现信号的放大。
直流偏置电路用于稳定晶体管工作在放大状态，而交流耦合电路则用于隔离直流偏置电路，传递交流信号。
三、实验仪器与器材。
1. 电源，直流稳压电源。
2. 信号发生器，提供输入信号。
3. 示波器，观察输入输出信号波形。
4. 电阻、电容，用于搭建直流偏置电路和交流耦合电路。
5. 多用表，测量电路参数。
四、实验步骤。
1. 搭建晶体管单级放大电路，连接电源、信号发生器和示波器。
2. 调节直流稳压电源，使晶体管工作在放大状态。
3. 调节信号发生器，输入不同幅度的正弦信号。
4. 观察示波器上的输入输出信号波形，并记录波形参数。
5. 根据记录的波形参数，计算晶体管的放大倍数。
五、实验数据与分析。
通过实验观察和记录，得到不同输入信号幅度下的输出信号波形，计算得到晶体管的放大倍数。
实验结果与理论计算结果基本吻合，验证了晶体管单级放大电路的放大特性。
六、实验结论。
通过本次实验，我们深入了解了晶体管的基本工作原理和放大特性，掌握了晶体管的放大倍数计算方法，并通过实验验证了理论计算结果的准确性。
同时，也加深了对电子元器件的实际应用和电路设计的理解。
七、实验注意事项。
1. 在搭建电路时，注意连接的正确性，避免因接线错误导致电路无法正常工作。
2. 在调节信号发生器时，逐步增加信号幅度，避免过大的输入信号损坏晶体管。
3. 在测量电路参数时，注意使用多用表的正确方法，确保测量结果的准确性。
八、参考文献。
[1] 《电子技术基础》，张三，XX出版社，200X年。
[2] 《电子电路设计与实践》，李四，XX出版社，200X年。
实验1,晶体管单级放大电路实验
实验1,晶体管单级放大电路实验实验一晶体管单级放大电路实验一、实验目的 1、熟悉分压式偏置共射极单管放大电路和射极输出器的组成。
2、掌握放大电路静态工作点的调试方法，加深静态工作点对放大电路性能的影响。
3、进一步熟悉常用电子仪器的使用方法。
二、预习要求 1、熟悉分压式偏置共射极单管放大电路和射极输出器的构成。
2、熟悉共射放大电路和和射极输出器静态工作点及调试方法。
3、什么是信号源电压 u s ？什么是放大器的输入信号 u i ？什么是放大器的输出信号 u o ？如何用示波器和交流毫伏表测量这些信号？4、如何通过动态指标的测量求出放大器的电压放大倍数A V 、输入电阻 R i 和输出电阻 R o ？5、了解负载变化对放大器的放大倍数的影响。
6、观察静态工作点选择得不合适或输入信号 u i 过大所造成的失真现象，从而掌握放大器不失真的条件。
三、实验设备及仪器模拟电子技术实验台、数字存储示波器、数字万用表、函数信号发生器、数字交流毫伏表。
四、实验内容及步骤图图 1.1 三极管共射放大电路 1、连线如图 1.1 所示的分压式偏置共射放大电路。
2、共射放大电路静态工作点的测量接通电源 V CC ，调节电位器 RP1，使发射极电位 U E ＝2.6V，用直流电压表测量 U B 、U C 以及电阻 R C1 上的电压 U Rc 的值，填入表 1.1 中。
表表 1.1 静态直流工作点参数测量测量值（V）计算值 U E U B U C U Rc I E （mA） I C （mA） U CE （V）3、共射放大电路交流参数测量维持已调好的静态工作点不变，在输入端加入 f＝1kHz、u s ＝100mVrms 的正弦波信号，分别用交流毫伏表和双踪示波器测量 u s 、u i 、u o 的值，并观察输入、输出波形及其相位，将结果填入表 1.2 中。
表表 1.2 动态交流参数测量条件测量值（mV）计算值波形 R L u s u i u o A V A VS R i R o 输入（u i ）输出（u o ） 2k 输入电阻和输出电阻的计算方法如下：∵ ss iiiuR RRu i si siu uu RR∵ LL ooooRR Ruu Loo oooRuu uR式中：u oo 为 R L ＝时的输出开路电压，u o ＝2k时的输出负载电压。
1-单管放大电路实验指导书V3
单管放大电路实验指导书一、 实验目的1 了解晶体管及相关器件的基本特性；2 熟悉常用仪器的使用方法；3 掌握放大电路的主要指标和测试方法；4 掌握放大电路指标与电路参数的相互关系。
二、 实验仪器及器件设备条件：万用表，示波器，函数发生器，直流稳压电源 实验器材三、 预习要求1 什么是静态工作点，如何测量静态工作点，如何调节静态工作点； 2电路放大倍数的定义和测量方法； 3输入电阻、输出电阻的测量方法； 4 最大不失真输出电压的测量方法；四、实验原理单管放大电路是指只有1个三极管和电阻、电容构成的基本放大电路，根据交流回路的公共关系，基本放大电路有共射极、共基极、共集电极三种构成方式，本次实验采用共射极放大电路,如图4.1所示。
三极管是一个电流控制电流源器件（即Ic ＝βIb ），Ic 、Ib 都正值，被放大的交流信号有正值有负值，通过合理设置静态工作点，用工作点的下降表示交流信号负值，实现对负信号的放大，输入电压通过输入电阻产生输入电流Ib 的变化，电流Ic 的变化通过输出电阻变成输出电压的变化，从而实现电压信号的放大。
放大电路的主要参数有电压放大倍数Av 、输入电阻Ri 、输出电阻Ro 。
三者之间的关系如下：(/)vo ic Ro ib Ro vi Ri Ro Ro Av vi vi vi vi Riβββ-===-=-=-..........(1) Ro Rc = (2)26(1)be Ri r Ie β=++ (3)式（1）表明Av 与输出电阻Ro 成正比，与输入电阻Ri 成反比。
图4.1 共射极晶体管放大电路五、实验内容5.1 静态工作点的设置1什么是静态工作点静态工作点是指在电路输入信号为零时，电路中各支路电流和各节点的电压值，通常电路的工作点用Vce的值来代表，或者用Vc来代表，在共射极放大电路中，在没有接发射极电阻的情况下Vce＝Vc。
2静态工作点的设置原则在放大交流信号的过程中，放大电路的工作点的发生变化，Vc增大输出交流信号的正值，信号的正向电压不会超过电源电压，Vc的下降输出交流信号负值，信号的负不会超过静态工作点电压，因为交流信号正向最大值和负向最大值相等，所以将静态工作点设置在电源电压的一半才有正负对称的最大输出幅度。
晶体管单级放大电路的测试与分析
晶体管单级放大电路的测试与分析一、实验目的1、学习单级共射电压放大器静态工作点的设置与调试方法。
2、学习放大器的放大倍数（A u）、输入电阻（R i）、输出电阻（R o）的测试方法。
3、观察基本放大电路参数对放大器的静态工作点、电压放大倍数及输出波形的影响。
4、进一步熟悉函数信号发生器、示波器、数字万用表和直流稳压电源等常用仪器的使用方法。
二、实验工具电脑、Multisim三、实验内容（一）如图所示，建立放大电路，进行静态分析。
图S4-2 共发射极放大电路图S4-3 放大电路的输入输出波形（二）、测量电路的静态工作点图 S4-4 放大电路的直流工作点分析（三）、测量电路的放大倍数、输入电阻、输出电阻。
1、放大倍数A u 的测量 方法一：瞬态分析法电压放大倍数是指输出电压与输入电压的有效值（或峰峰值）之比，即UiU Av o（4 – 1）图S 4-10 输入输出瞬态分析结果从图S4-10读取输入、输出信号波形峰峰值，代入4 – 1：46.1123.899.93.899.97.10752.11706-=+--==Ui U Av o方法二：幅频特性的测量图 S4-11 幅频特性图该电路的幅频特性如图S4-11所示。
启动标尺移动至中频，如图知，A v = - 115.07。
2、输入电阻R i、输出电阻R o的测量图 S4-12 输入电阻和输出电阻的测量电路图图 S4-13 I i、U i、U o1（带负载R6=2.4 kΩ的输出电压）、U o （不带负载的输出电压）的值仿真运行后，各表读数如图S4-13，读取各表的测量值得到：输入电流的有效无值I i = 2.948uA,输入电压U i = 7.071mV,输出电压Uo1= 446.186V,输出电压U o2 = 801.683。
则Ω===k 4.2948.2071.7uAmV Ii Ui RiΩ=KΩ⨯==k 9.14.2186.446683.8016*)12(R Uo Uo Ro输入电阻R i 测量方法二：图S4-14 输入电阻R i 的测量从图S4-14读取U i = V （1）= 1.000V, I I = I(v1)=416.414uA,即Ω===k 4.24.416000.1uAV Ii Ui Ri（四）测量电路的幅频特性，测出上、下限频率，计算通频带图 S4-9 放大电路的交流分析结果启动标尺，从图S4-9中可以看出，电路的下限频率f L = 82.3Hz ，上限频率f L = 12.4MHz ，通频带f BW = f H - f L = 12.4MHz – 82.4Hz = 12.4MHz（五）、改变R1（V1或V2）的值，观察输出波形失真现象，探讨参数变化对输出波形的影响。
实验晶体管单级放大电路
单管放大电路
一、实验目的：
1.熟悉单管放大器静态工作点的基本调试方法。 2.测试计算单管放大器的电压放大倍数。 3.熟悉常用电子仪器的使用。
EC
RP
1M
+5V
RC
3k
10k
c
C1
+
C2
+
ui
信号发生器
+ 33uf
b
T e
33uf RL
+
2k
uo
5mV1KHZ
-
-
实验电路参考图
10K - + 33μ
毫伏表测量的是交流信号的有效值.
显示被测信号的有效值.
注意:黑夹子和实验仪共地,红夹子接被测信号.
1.调试静态工作点： 调节Rp，使UCE=3V(用万用表直流20V档） 2.计算电压放大倍数： 输入端加f=1kHZ，Ui=5mv(用交流毫伏表测得) 的正 弦交流信号，（RL→∞时）用示波器观察输出波形， 用交流毫伏表测输出电压UO ，计算电压放大倍数ÀU。 3.在输出特性上分别作出负载电阻改变时对负载特性的 影响及其变化规律。 将负载电阻改为10K, 用交流毫伏表测输出电压UO 4.静态工作点的调整和偏置电阻的影响 在放大电路输入端加正弦交流信号，调整RP (偏置 电位器) ，用示波器观察输入、输出电压波形及两者相 位关系。（T工作在正常和失真状态）
Ui=5mv f=1KHz，在负载电阻RL=３kΩ的情况下， 用示波器观察输出波形，用交流毫伏表测输出电 压UO 填入表格,计算电压放大倍数ÀU 。 测 RL 量 Ui 值 Uo 计 算 值 ÀU
RL=３kΩ
RL= ∞
5mv
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测
RL=3kΩ RL=5.1kΩ
RL=∞
量 UI 6mv 6mv 6mv
值 Uo
计算值 ÀU
3、交流负载电阻RL对放大倍数的影响
负载电阻RL=3kΩ；RL=5.1kΩ的情况下,用数字交流毫 伏表测输出电压Uo ，并计算电压放大倍数ÀU 。
4 、静态工作点的调整对放大电路的影响
在放大电路输入端加入（6mV,1000Hz）正弦交流信号， 输出端接5.1kΩ电阻，调整偏置电位器RP ，用示波器 同时观察UI、UO波形.画出晶体管工作在正常和失真 波形(记录RP 的阻值)。
四、实验设备
电子技术实验仪，数字万用表，数字示波器,信号发 生器，交流毫伏表。
五、实验报告要求
1. 画出实验线路图，标出元器件的大小；
2. 按实验内容记录并写出有关公式及实验数据；
3. 画出调节电位器RP，T工作在正常和失真状态下 电压波形；
4. 估算电路电压放大倍数与实测电压放大倍数并 比较，看是否一致
实验一、晶体管单级放大电路
一、实验目的
1.熟悉常用电子仪器的使用； 2.学习调整晶体管静态工作点;分析其对放大器工
作状态的影响； 3.学习测定放大电路的电压放大倍数及输出波形。
二、实验原理图
三极管 电容器
RP
eb c
-
RB
+ +
C1 +
信号发生器
33uf
ui
6mV1000HZ
1M 3k
RC
Vcc +6V(+5V)
测量
值
计算 值
UBE
UCE VCC RC RB+ RP IB IC
2. 计算电压放大倍数（RL= ∞） 输流信入端号加,(U由i=信6m号v（发有生效器值提）供，) f。=1000HZ的正弦交 用示波器观察输出电压波形，在波形不失真的 条电件压下放，大用倍数数字ÀU交。流毫伏表测输出电压Uo ，计算
六.思考题
1.RP支路中,除电位器外,为何还要接一个固定电阻. 2.讨论电阻RL对放大倍数的影响. 3.实验中是如何调整输出波形的.
100k c
T
b
e
3DG6/
C9013
+ C2 33uf
RL
+uo三、 Nhomakorabea验内容：
1.调整静态工作点（不接输入信号和负载电阻） 调节Rp,使UCE=(1/2～1/3)VCC,(确定晶体管工作在
放大区)；用数字万用表测UBE,UCE,VCC,RC,(RB+RP） 值 ,计算静态工作点（IB , IC ，）。
