炼油设备的腐蚀与防护共93页
炼油装置设备腐蚀与防护
（ 4 ） 高 硫 高 酸 值 原 油 ( 原 油 含 硫 ＞ 0.5 ％ ， 酸 值 ＞ 0.5 mgKOH/g)，如孤岛原油和“管输原油”。
P7表2-1-1
第三节 腐蚀部位、形态及原因 一、低温(≤120°)轻油部位HCl－H2S－H2O的腐蚀
低温腐蚀部位： 常压塔上部五层塔盘、塔体及部分挥发线及常压塔顶冷凝冷 却系统。
如炼制大庆原油常压塔使用A3钢基本无腐蚀或腐蚀轻微。
(二)减压塔的腐蚀
近年来，由于原油酸值升高，减压三线至减压四线区间的 塔盘板和塔壁腐蚀都较重．以减压四线抽出板上为最重。
lCrl8Ni9Ti网孔塔盘九个月被腐蚀穿孔，20g十lCrl8Ni9Ti复合板厚 3毫米复合层局部被腐蚀掉。
(三)常减压加热炉炉管腐蚀
质HCl，其反应如下 MgC12＋2H2O
~120℃
Mg(OH)2＋2HC1↑
CaCl2＋2H2O
~175℃
Ca(OH)2＋2HC1↑
注意：在蒸馏装置上，NaCl通常是不水解的，仅当原油中 含有环烷酸和某些金属元素时，NaCl在300 ℃以前就开始水解。
加热炉冷烟道的不锈钢膨胀节出现穿孔
2．硫化物 硫化物对低温部位的腐蚀主要是H2S腐蚀，其次是低级 硫醇的腐蚀。硫化氢的主要来源是加工过程中由硫化物热分 解而产生。在原油加工时H2S的发生量主要由硫化物的含量、 热稳定性和温度决定。 3．腐蚀过程 氯化物分解生成的氯化氢在有水存在的情况下按下列 反应方程式腐蚀金属； Fe＋2HCl→FeCl2＋H2 当有H2S存在时，则又起下列反应： FeCl2＋H2S→FeS↓＋HCl FeS＋2HCl→FeCl2↓＋H2S
二、原油性质及腐蚀介质含量
根据原油中含硫及酸值的高低，可将我国原油分为下列四 种类型： （ 1 ） 低 硫 低 酸 值 原 油 ( 原 油 含 硫 0.1 ～ 0. 5 ％ ， 酸 值 ≤0.5mgKOH/g)，如大庆原油。 （ 2 ） 低硫高酸值原油 ( 原油含硫 0.1 ～ 0. 5 ％，酸值大于 0.5mgKOH/g)，如辽河原油，新疆原油。 （ 3 ） 高 硫 低 酸 值 原 油 ( 原 油 含 硫 ＞ 0.5 ％ ， 酸 值 ≤ 0.5 mgKOH/g)，如胜利原油。
炼油设备腐蚀的机理及预防对策
最 后 是水 洗 ，在 原 油 对 设 备 的腐 蚀 过 程 当 中 ， 有 许 多 的 杂 质 具 有水溶性 的特 点，对此我们可 以使用水洗的方式将带有腐蚀性的杂 志去除，进而降低石油对设备 的腐蚀 。水洗主要指的是将干净水注 入，然 后把含有 酸性 的物质或者是可溶于水氰化物给洗掉，这样能 够有效的降低是石油对设备的腐蚀 ３ ． ２ 合 理 的 方法 对 策 首先我们可 以选择具有 抗腐蚀 强的材料 ，不 同的材料耐腐蚀性 也不同，要选择具有机 酸与高温氧这些介质 ，这些介质都具有十分 强大的耐腐蚀性。 其次可以利用 电化学的方法 来实现对金属 的保护 ， 这可 以让被保护的金属 电极和 电位朝着利于减低金属被腐蚀速度的 方面发展 ，从而实现对金属保护。具体可以在其 一些可 以钝化金属 介质里面 ，加入进去一定程度阳极 电流，让其在表面可 以产生具有 十分高 的耐腐性钝化膜 。采用这种这种钝化膜产 生的方 式能够有效 防止金属被腐蚀 ，这种方法通 常就被我们叫做阳极保护。
２ ． １ 石 油 中含 有 杂 质
企业 炼 油 设施 针对 的 主体 对 象是 石 油 ，但 是 ，在 这 之 外 还 有 酸 性气体 、烟 尘、空气等等 ，构 成石油 的主要成分是各种不一样的烷 烃，但 是它们并不会对炼 油设备产生腐蚀效果 ，而是在石油加工过 程 当中所产生的无机 盐、酸性物 质、氧气 以及水等都会对炼油设备 起到腐蚀作用，因为它们 自身就是腐蚀 介质 。同时还有一部分物质
Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ Ｆ Ｏ ｒ ｕ ｍ
炼油设备腐蚀的机理及预防对策
李锋林
（ 山东石大胜华化工集团股份 有限公 司。山东 东营 ２ ５ ７ ０ ６ １）
【 摘 要 】由于近三百年来 ，工业经济达到了一 个顶峰 时期 ， 人 口急速膨胀 ，对资源科索无度 ， 伴 随着社会 经济的迅速发展 ，全 球经济一体化 ，对于能源的需求越 来越 来大 ，然而其 中石 油资源的
炼油装置的设备腐蚀与防护
炼油装置的设备腐蚀与防护原油特点：低硫原油：低酸原油：酸值V0.5mgKOH/g的原油；含硫原油：含酸原油：酸值在0.5〜ImgKOH/之间的原油高硫原油：高酸原油：酸值大于1mgKOH/g高硫高酸原油：胜利孤岛（TAN 2.10 mgKOH/g S 1.9 %）劣质原油：（高酸高钙原油）辽河稠油（TAN 2.10 mgKOH/g Ca 284ppm）、硫化物的腐蚀原油中的硫化物分为活性硫化物与非活性硫化物，活性硫化物主要为单质硫、硫醇（R-SH、）硫化氢、小分子多硫化物等, 非活性硫化物主要为硫醚（R-S-R）、噻吩等大分子硫化物。
活性硫含量越高则腐蚀性越强，但原油硫含量（活性硫与非活性硫的总含量）与腐蚀性之间无明确的关系。
原油硫含量大于1%的为高硫原油。
硫化物的腐蚀与温度密切相关。
①、T < 120 C，无水情况下无腐蚀性，有水存在时，则形成低温湿硫化氢腐蚀环境。
②、120C VT W 240C，活性硫化物未分解，腐蚀性很低。
③、240C VT W 340C，硫化物开始分解生成硫化氢，腐蚀性增强，随着温度的升高而腐蚀加剧。
④、340C VTV400C，硫化氢分解为H和S,硫醇开始参与腐蚀反应，腐蚀进一步加剧。
⑤、426C VTV430C ,高温硫腐蚀最严重。
⑥、T>480C，腐蚀性下降；高于500C后为氧化腐蚀。
2、无机盐的腐蚀原油中含有水分，水分中含有盐类，主要成分是氯化钠、氯化镁和氯化钙。
氯化镁和氯化钙易受热水解，生成氯化氢。
氯腐蚀。
3、环烷酸的腐蚀环烷酸为原油中各种酸（有机酸）的混合物，分子量在很大 范围内变化（180〜350）。
环烷酸的腐蚀性与温度密切相关。
220C 以下时基本无腐蚀性，以后随温度的升高腐蚀性逐渐增强，在 270〜280 C 时腐蚀最大，温度再升高则腐蚀性下降。
温度升高到 350 C 附近时腐蚀又急剧增加，400 C 以上就没有腐蚀了。
环烷酸腐蚀发生在液相，若气相中没有凝液产生，也没有雾沫夹带，则中，流速高的部位腐蚀越严重，因而被腐蚀的金属表面光滑，呈 沟槽状。
炼油厂设备的腐蚀与防护
炼油厂设备的腐蚀与防护摘要：炼油厂在运行过程中，受到多种因素的影响，设备极易发生腐蚀，影响到后续工作，也会缩短设备使用寿命，可以说炼油厂的设备腐蚀问题已经成为影响炼油厂发展的关键性问题，不仅会造成经济上的损失，更为严重的会污染周边生态环境，制约炼油厂的社会效益。
关键词：炼油厂；设备；腐蚀；防护引言炼油厂设备产生腐蚀的重要原因是由原油中的成分所影响，而原油中成分在一定程度上，也决定了设备遭受腐蚀的程度和种类。
因为社会对石油需求的增多从而影响了石油开采质量，所以导致其内部具有相应的腐蚀性组织，例如盐、硫等。
因为这些潜在的酸性物质，所以更加使得炼油厂设备的腐蚀加快，从而影响了设备运行的安全性。
1炼油厂易出现腐蚀的设备炼油厂通过对原油的加工，生产出不同类型的化工产品，在生产过程中，涉及到多个程序，相应的也应用到了多个设备，这些设备极易受到腐蚀，其中最为常见的是换热设备和储油设备。
1.1换热设备炼油厂生产过程中换热设备可以使得原材料经过其中进行换热处理，主要依靠冷却水来改变温度，其中含有丰富的钙、镁元素，在高温条件下，冷却水中的钙、镁元素发生化学反应，产生酸性物质。
酸性物质对换热设备的腐蚀极为严重，尤其是无法直接冲刷，会吸附在设备的外部，造成其外部腐蚀。
炼油厂的生产过程离不开换热设备的应用，对原材料进行换热处理，方便进行后续炼油操作，炼油厂内的换热设备数量较多，腐蚀也较为严重。
1.2储油设备炼油厂需要大量的原油生产，储油设备也成为主要的机械设备形式。
尽管一般都会选择涂抹富含锌元素的成分来隔离原油，避免发生化学反应，但是储油设备和原油直接接触，储存大量的原油，原油中本身就含有浓氧成分，而且分布不均匀，易出现电化学腐蚀，破坏储油设备。
2炼油厂设备的腐蚀原因分析2.1换热设备腐蚀问题在日常生产作业的过程中，大量的原材料首先需要经过换热设备，最终达到换热处理的效果，在换热设备中，冷却水是主要的换热材料，这些冷却水中含有大量的钙镁等元素，在实际进行换热处理的过程中，由于设备内的环境温度相对较高，会产生大量的化学反应，最终得到某些碳酸类的物质，这些物质将会吸附在换热设备的内壁上，最终产生严重的腐蚀效果，由于炼油厂内换热设备的数量相对较多，因此，该种类型的腐蚀问题较为常见。

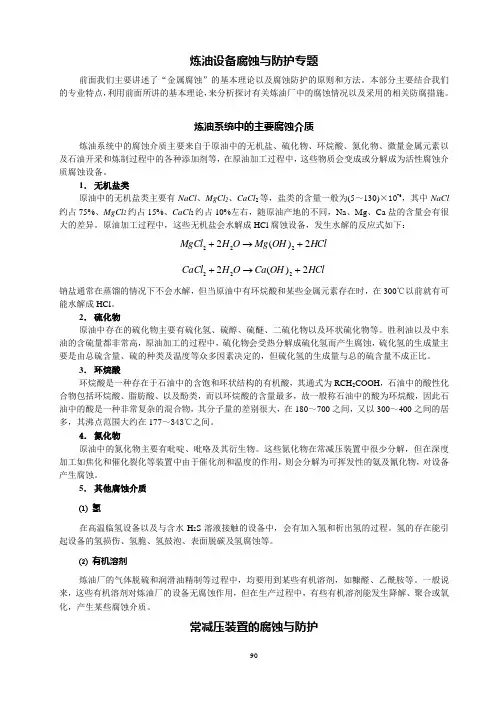

(设备管理)炼油设备腐蚀与防护专题
炼油设备腐蚀与防护专题前面我们主要讲述了“金属腐蚀”的基本理论以及腐蚀防护的原则和方法。
本部分主要结合我们的专业特点，利用前面所讲的基本理论，来分析探讨有关炼油厂中的腐蚀情况以及采用的相关防腐措施。
炼油系统中的主要腐蚀介质炼油系统中的腐蚀介质主要来自于原油中的无机盐、硫化物、环烷酸、氮化物、微量金属元素以及石油开采和炼制过程中的各种添加剂等，在原油加工过程中，这些物质会变成或分解成为活性腐蚀介质腐蚀设备。
1． 无机盐类原油中的无机盐类主要有NaCl 、MgCl 2、CaCl 2等，盐类的含量一般为(5～130)×10-6，其中NaCl 约占75%、MgCl 2约占15%、CaCl 2约占10%左右，随原油产地的不同，Na 、Mg 、Ca 盐的含量会有很大的差异。
原油加工过程中，这些无机盐会水解成HCl 腐蚀设备，发生水解的反应式如下： HCl OH Mg O H MgCl 2)(2222+→+HCl OH Ca O H CaCl 2)(2222+→+钠盐通常在蒸馏的情况下不会水解，但当原油中有环烷酸和某些金属元素存在时，在300℃以前就有可能水解成HCl 。
2． 硫化物原油中存在的硫化物主要有硫化氢、硫醇、硫醚、二硫化物以及环状硫化物等。
胜利油以及中东油的含硫量都非常高，原油加工的过程中，硫化物会受热分解成硫化氢而产生腐蚀，硫化氢的生成量主要是由总硫含量、硫的种类及温度等众多因素决定的，但硫化氢的生成量与总的硫含量不成正比。
3． 环烷酸环烷酸是一种存在于石油中的含饱和环状结构的有机酸，其通式为RCH 2COOH ，石油中的酸性化合物包括环烷酸、脂肪酸、以及酚类，而以环烷酸的含量最多，故一般称石油中的酸为环烷酸，因此石油中的酸是一种非常复杂的混合物，其分子量的差别很大，在180～700之间，又以300～400之间的居多，其沸点范围大约在177～343℃之间。
4． 氮化物原油中的氮化物主要有吡啶、吡咯及其衍生物。
炼油厂设备腐蚀与防护
炼油厂设备腐蚀与防护炼油厂设备腐蚀与防护炼油厂设备腐蚀与防护【摘要】当前，作为国民经济支柱产业的石化行业，近几年来由于原油处理量和进口原油的增多，原油品种多样化和原油含硫含酸值的不断增大，在原油加工过程中，这些物质会变成或分解为活性腐蚀性介质，腐蚀设备。
腐蚀问题已变得相当严重，给石化行业的安稳长满优生产带来了严重威胁。
其不仅使很多炼油厂由于腐蚀造成很大的损失，而且还引起对环境的污染和资源材料的消耗。
因此，做好腐蚀与防护工作具有很重要的意义。
本文分析炼化设备的腐蚀原因及腐蚀机理，介绍了设备的防腐技术，在此基础上总结并提出了一些防腐措施。
【关键词】设备腐蚀防护随着我国许多油田开采进入中后期以及进口原油的增加，原油硫含量、酸值、盐含量、重金属含量都在不断增加。
腐蚀逐步成为制约炼油厂安全平稳生产的主要问题。
由于我国很多炼化设备当时不是按照目前原油的性质设计的，这样就使得我国石油炼化设备的腐蚀问题日趋严重，采取经济而有效的防腐措施已迫在眉睫。
近年来，已加大了对设备防腐与工艺防腐资金的投入。
新技术、新材料、新工艺不断涌现，然而，由于设备所处的腐蚀环境可能相差较大，所以任何一种防腐措施都不能称为解决腐蚀的万能对策。
只有将专业防腐蚀与防腐蚀综合管理紧密结合形成一个完整的体系，并采取综合治理的防护技术，才可能切实实现设备的长周期运行以及设备的防腐蚀工作才能逐步进入规范化管理。
一、加强管理和腐蚀监控(一)建立健全的全厂腐蚀管理网络要形成由厂领导牵头，主管科室、生产车间、科研检测部门等组成的一体化腐蚀管理体系。
各部门都应建立相应的设备工艺防腐蚀台帐，对腐蚀事故、重点腐蚀监控部位、防腐蚀措施等进行详细认真的记录和管理。
厂有关部门应制订严格的腐蚀控制指标，加大防腐蚀措施，尤其是加大对工艺防腐蚀措施的考核力度，以提高各单位对腐蚀防护管理的重视程度。
(二)设备防腐蚀要从设计和管理入手对于炼油厂的腐蚀与防护，设计和施工过程的管理相当重要。
炼油设备腐蚀与防护
炼油设备腐蚀与防护随着炼油厂原油的不断劣质化，炼油设备的腐蚀日趋明显。
设备腐蚀的加剧严重威胁到各装置的安全、生产、长周期运行。
一、腐蚀我们炼油厂是按加工低硫油〔S<1.0%（质），低酸值<0.5mgKOH/g〕工艺设计的，并且对各装置也进行了不同程度的扩量改造。
保证了基本生产运行，但也发生了许多腐蚀事故。
如近来精制车间反应器内的硫化物自燃，重整车间加氢设备被硫化物腐蚀所造成的大批量更换。
不但造成了经济损失，也制约着装置的安全、生产、长周期运行。
二、典型腐蚀形态1、炼油设备氯化物腐蚀原油一般都含有0.01%~22%的氯化物盐类，到炼油厂含盐量一般在10～1000mg／L，其主要成份是NaCI、CaCI2和MgCI2等无机盐，在加工过程中与原油中的水一起蒸馏汽化，带入常压塔顶部的各个设备，CaCI2、MgCl2等无机盐在水的露点状态下很容易发生水解。
其反应式为：CaCl2＋H2O →2HCl＋Ca(HO)2MgCI2＋H2O →2HCl＋Mg(HO)2水解反应产生的HCl与水在露点温度附近对装置设备将产生严重的腐蚀与破坏。
腐蚀介质环境主要是HCl－H2S－H2O体系。
目前能完全耐HCl－H2S－H2O露点附近温度范围腐蚀的金属材料很少，其腐蚀速度与盐含量成正比。
也就是说，盐、水和温度是形成装置设备（常压)腐蚀的必要条件。
如我厂常压塔顶设备内部件经常发生严重腐蚀穿孔。
2、炼油设备硫化物腐蚀硫化物腐蚀主要是硫化氢、有机硫醇及元素硫等活性硫化物引起碳钢和低合金钢制造的管线、塔器、反应器、换热器和储罐等设备的化学腐蚀。
如：H2 S在一定温度条件下溶于水形成氢硫酸，氢硫酸与金属反应生成硫化亚铁，对设备造成腐蚀。
再比如：SO2易溶于水，形成亚硫酸，其酸性比氢硫酸强。
在水和水蒸气存在的条件下，SO2在其露点以下形成亚硫酸，亚硫酸与钢材反应生成亚硫酸铁（FeSO3),从而使设备严重腐蚀。
3、石油酸腐蚀石油酸是原油中各种酸性化合物的总称。
地炼炼油设备腐蚀与防护
电流互感器根据不 同结构原理 ， 二 次侧接线方式是不同的 ，
囝 设 置 誓 理 与 维 住２ ０ １ ５ Ｎ ｏ ８
时间后 ， 问题暴露对安全生产构成威胁 。 （ ２ ） 个别部位选材不正确。材料 升级不及 时， 部分一次加工
装置原油硫 、 酸含量 已达到或超 过设 防标准 。 （ ３ ） 材料升级不系统 、 升级 时未 同时考虑设计 、 结构 、 介质及
来 困难 。
一
（ ５ ） 部分装置 注剂 管线分支太多 ， 造成偏 流 ， 也容 易导致流
量大 的冷却器 冲刷腐蚀加重 ，而流量小 的管线可能会发生盐 的 沉积 。注剂 口相隔太近 ， 容易造成湍流。
、
问题
１ ． 工艺防腐方面存 在问题 （ １ ） 原油 质量监 测重要性 认识 不够 ， 装置 加工原 油超设 防 ｆ 计） 值情况较多 ， 忽 略原油性质劣化对加 工装置 的冲击 。 对二次 原料 的酸值监测不够 ， 没有开展原油酸分布、 盐分布的研究 。 （ ２ ） 工艺 防腐存在 问题 。部分装置超 负荷 运行或低负荷运 行 ，导致工艺介质流速过高或 过低 、工艺波动等带来 的腐蚀 问
（ ８ ８ ３ ／ ５ ） × （ ６ ０ ０ １ ５ ） ＝ ７ ０ Ａ， 与上
使用的绕组抽头短接后会 使变 比发生变化 ，影响保
表 实际显示值相 同。 这也表 明
接 错线 的 电流互感 器 的变 比 仍 然保持 良好 的线性关系 。 但
是在查找故 障过程 中 ， 在一次 侧 通入 的是单相 电流时 ， Ｆ点 不能和地形成通路 ， 不能产生
ｂ１
护和计 量 ， 故不能短接 ， 应
悬空。虽然 ｓ ４端子 空着 ，
炼油设备腐蚀与防护
(3)设备布置合理，使得流体均匀分配，避免因偏流而造成的局部腐蚀，延长设备 的使用寿命。尤其是常压塔顶和减压塔顶镏出线进入空冷器，冷凝冷却器一定要使流 体均匀分配到各台。
（4）改变设备结构，减少冲刷腐蚀 某炼油厂为减缓一常减压塔顶冷凝冷却器进口处管束冲蚀，八八年和八九年分别 将两台外导流筒式冷却器壳体用于减压塔顶冷凝冷却器上，实践证明使用该结构壳体 后，管束使用寿命可提高一倍以上。 (5)使用耐蚀材料 某炼厂多年来检测表明，常压塔顶空冷器、换热器腐蚀最重部位为进口端管长 150mm 之内范围，采用加钛保护套管(涂料封闭缝隙)可防止进口端局部腐蚀。自八八 年开始在一常常顶空冷器一、二管程入口和二常常顶空冷器一、二管程入口，换热器 入口加φ19.2×0.6×150mm 钛保护套管。该项措施可使空冷器、换热器寿命延长一 倍以上，随原油变劣，局部腐蚀不断向内延伸，今后钛保护套管长度延至 200mm。 某炼油厂一常减顶冷凝冷却器，因碳钢管束腐严重，八八年冷 006/2 更新为碳钢 外镀 Ni 管束，使用至 93 年 9 月，因更新为碳钢螺纹管束而停用。该镀层管束，只要 保证镀层质量，可起到良好的防腐蚀效果。 当原油变重，有机氯含量增高，设备腐蚀加重时，部分常顶空冷器，减顶冷凝冷 却器管束可试用 00Cr18Ni5Mo3Si2(3RE60)双相不锈钢（使用温度<150℃，可耐 700PPM 氯离子腐蚀）。为克服 3RE60 钢焊后出现单相铁素体组织而导致耐晶间腐蚀、 应力腐蚀和力学性能等显著恶化的缺点，改进了 3RE60 的成分，发展了既含氮又含 铌的又一种 18-5 型双相钢的 00Cr18Ni5Mo3Nb，现己得以应用：亦可试用纯钛管束(但 应避免常期在 80℃范围内，PH<7 环境下使用，否则易出现“钛脆”)。
探析炼油厂设备的腐蚀与防护
探析炼油厂设备的腐蚀与防护本文主要针对炼油厂设备产生腐蚀问题的主要原因进行了分析，并且针对设备产生腐蚀的不同部位，实施了有效的防护措施，通过科学有效的防护方式，可以最大限度上降低设备的腐蚀速度和腐蚀程度，对炼油厂的安全长远发展提供了充分保障。
标签：炼油厂；设备腐蚀；防护措施随着我国社会经济发展速度不断提升，石油资源是现代社会工业发展的基础保障，随着人们生活质量的不断提升，对成品油的质量要求不断上升，其中原油主要是通过炼油厂设备来转化成为成品油，因此，保证炼油厂相关设备的质量具有非常重要的意义。
但是因为炼油厂在炼油过程当中，所使用到的一些原材料或者是化学反应试剂等，对反应设备都会产生程度不一的腐蚀性，进而严重影响到了炼油设备的安全性。
从热力学发展角度上来进行分析，其中腐蚀问题就是将其中一些不稳定的化学物质，转化成为相对比较稳定的物质。
通过相关调查分析可以看出，炼油厂中每年因为腐蚀问题产生的经济损失，远远超出了自然灾害问题造成的损失，对于炼油工业发展来讲，因为国内大部分的油气田单位，基本上都步入到开采的后期，并且所生产出来的原油酸性程度非常高，对炼油厂中的各种设备产生的影响非常明显，因此，必须要对这方面问题加以重视。
1.硫化物对炼油设备产生的腐蚀1.1硫化物腐蚀类型在炼油厂的生产加工过程中，其中一部分的油田开采或者是进口原油的含硫量方面非常高，进而造成了炼油设备硫化物产生了比较明显的腐蚀问题。
化学腐蚀问题、硫化反应开裂以及高温硫腐蚀现象，基本上都是通过硫化氢等活性硫化物造成的。
除此之外，在原油加工过程中需要通过高温、高压、催化等一系列反应过程，因此，在120℃温度以上的时候，其中一些硫化物就开始进行分解，并且一些活性程度比较低的硫化物，开始慢慢的朝着活性硫化物上转变，进而硫腐蚀的问题就由此产生。
硫化物对炼油设备产生的腐蚀问题，重点可以分为三种类型，即：H2S- HCI- H2O 型、H2S- HCN- H2O 型以及连多硫酸型（H2Sx06）。
石油炼厂设备的腐蚀与防护
石油炼厂设备的腐蚀与防护石油炼厂设备的腐蚀与防护石油炼厂设备的腐蚀与防护摘要：随着社会的发展与进步，炼油工业在工业中所占的比重越来越大，石油炼厂应用的设备负担也越来越重，其中在炼油生产过程中产生的腐蚀因素便是设备负担加重的主要原因。
本文通过对石油炼厂设备的腐蚀介质进行分析，从炼油设备的腐蚀状况中寻找根由，进而采取有效方法进行防护，提高炼厂炼油设备的利用率与寿命，促进炼油化工设备的正常运转，延长生产链，提高生产力，促进石油工业的发展与进步。
关键词：石油炼厂设备;腐蚀;防护1 石油炼厂设备的腐蚀介质石油从地下深挖出来时具有可燃性，其形态为棕黑色的粘稠状液体，其在加工过程中产生的杂质包括与石油炼厂设备接触时的介质以及石油的相关成分。
这些杂质包括水蒸气、石油、空气、酸气、烟以及芳香烃、环烷烃、以及其他烷烃，其在生产过程中本身不存在腐蚀特性，但是在生产反应中产生的硫化物、氮化物、无机盐、有机酸、水分则会对石油炼厂设备造成不同程度的腐蚀，严重者会影响生产的正常进行，因此必须明确腐蚀石油炼厂设备的相关介质，并从根本上加以隔离与防护。
硫化物、氯化物、氮化物以及环烷烃均是腐蚀设备的相关介质。
1.1 硫化物硫化物是造成设备腐蚀的主要杂质，其中二硫化物、多硫醚、硫醚、硫醇、硫化氢均属于硫化物的不同形态，从理论上来讲，其浓度高低与设备被腐蚀的程度成正相关。
从实际情况看，设备被腐蚀的程度与硫化物所处的温度也有一定的关系。
因此在生产过程中，应当对温度进行控制，当温度≥340℃时，硫化物便会分解，从而产生对设备具有腐蚀性的物质，当温度处于120℃～240℃之间，虽然也会出现分解，但是基本上没有产生对设备具有腐蚀性的物质，因此必须将温度控制在120℃之下，从而控制硫化物的腐蚀范围，从外部环境对设备进行防护。
1.2 氯化物氯化钙、氯化镁以及氯化钠均是原油中的杂质，其属于无机盐，因此在高温作用下与水相遇便会发生反应从而生成盐酸，对设备产生腐蚀性破坏。
炼油设备的腐蚀及其防护对策
氮，% 0.0256
0.2053 0.0227
0.0117 0,029 0.065 0.265
0.15 0.13
酸值 mgKOH/g
0.11 0.36 0.33 0.20 0.92 无 0.68 0.23 0.070 0.11 0.077 0.33～O.38 0.13 0.05～0.13 0.O6 0.03 0.31
5.国内外原油所含腐蚀介质
表3-1国内原油腐蚀介质含量
腐蚀介质 产地
盐，mg/L
大庆 辽河(北区) 辽河(中区) 辽河(南区) 大港(羊三木) 胜利(孤岛油) 胜利(孤东油) 胜利(胜利油) “管输油”① 中原油田
20～110 2.O7
7.0～172.8 69.9～l37.4
15.1 183.O 20～200 14.3～129 135
第1节 炼油系统中的腐蚀介质
一、原油中的腐蚀介质 二、炼油厂的腐蚀环境
一、原油中的腐蚀介质
1.硫化物
原油中的硫化物主要包括：硫化氢，硫和硫醇；硫醚，多硫醚，噻吩，二 硫化物等。含硫量在0.1%～0.5%的原油叫做低硫原油；含硫量大于0.5%者 为高硫原油；硫化物含量越高对设备腐蚀就越强。 硫化物对设备的腐蚀与 温度t有关：
Fe 2HCl FeCl2 H2
Fe H2S FeS H2
FeS 2HCl FeCl2 H2S
硫化氢和氯化氢在没有水存在时，对设备几乎没有腐蚀。在气相变液相 的部位，出现露水后，则会出现HCl-H2S-H2O型的腐蚀介质。
二、常减压装置的主要腐蚀类型
1. 低温部位的腐蚀
1.2 低温烟气的露点腐蚀
氢向钢材渗透，导致钢材的脆化，主要形式如下。 ①氢脆。 ②表面脱碳。 ③内部脱碳(氢腐蚀)。
炼油厂设备腐蚀与防护浅析
密，4cm 一孔，小孔直径5mm ，小孔总面积需小于管线内面积，避免管线本身流通量不足产生节流降压效果，如图5。
图5 滤网冲洗装置使用该滤网清洗装置时，操作人员将滤网挂在挂钩上，拉好滤网清洗门帘，打开高压水源，然后通过驱动曲柄连杆机构实现滤网上下移动和旋转。
使用发现，滤网清洗效果显著，见图6。
图6 滤网清洗前后对比图该形式滤网清洗装置结实耐用，制造简单，适合平台自行利用施工废料制作，而定制装置则能够实现更优清洗效果，且更加清洁卫生，方便操作，适用性广，如图7。
图7 电机驱动清洗装置3 结语该滤网清洗装置在油田投用以来，大大缩短了滤网清洗时间，减少了现场操作人员工作量，降低了人工和时间成本。
同时，操作人员不必再近身清洗冲洗滤网，避免了吸入有害气体的可能，也保障了现场卫生。
装置结构简单，适用范围广，具有较大的推广价值。
参考文献：[1] 汪建安.机械基础教程[M].安徽：科学技术出版社，2008: 46-50.作者简介：秦斌(1987-)，男，2010年大学毕业，工程师，现主要从事海上油气田生产工作。
炼油厂设备腐蚀与防护浅析孙杰(中国石油天然气股份有限公司广西石化分公司，广西 钦州 535008)摘要：在中国对石油资源的利用逐渐加大的背景下需要对石油资源进行合理的开发和开采，这样才能在社会生产过程当中满足对石油的需求。
而在开发和开采的过程当中对于炼油设备运行过程中的安全性和稳定性要求较高，极大的影响着石油开采过程的效率和有效性，所以需要对炼油设备运行过程中容易出现的各种问题进行有效的解决。
这样才能确保炼油设备的正常有效运行，保证石油资源开采的效率能够得到稳定的提高。
在炼油厂设备的损坏问题上主要是设备腐蚀问题，不仅给炼油厂带来了一定的经济损失，污染了周围环境，而且还影响了石油资源利用的过程，所以需要针对这方面问题进行充分的考虑和分析，提出合理有效、切实可行的防护措施来保护炼油厂设备，不仅能够延长炼油设备使用过程中的寿命，还能够提高石油资源的开发速度。
探究炼油设备腐蚀与防护技术
探究炼油设备腐蚀与防护技术摘要：我国炼油企业在发展过程中需要关注炼油设备防腐蚀方面的工作，了解炼油防腐蚀技术，加强日常管理，由此提升设备防腐蚀管理水平，目前相关企业还需要积极的学习先进企业在炼油设备防腐蚀防护方面的优秀经验，结合自身情况合理的购置防腐蚀措施，灵活的应用设备防腐蚀技术，防止设备在生产期间受到炼油内部物质的腐蚀，缩短自身应用寿命，要通过科学的防腐蚀管控对企业持续发展起到良好的促进作用。
关键词：炼油企业；设备管理；腐蚀问题；防护工作引言炼油企业在发展过程中必须高度关注设备防腐蚀防护管理工作，这直接影响到企业的发展。
由于炼油企业生产的特殊性，在炼油过程中会因为炼油产生的腐蚀物质侵蚀炼油设备，为了防止此类问题的出现，应该积极的采用防护技术提高设备使用的安全性，延长设备的使用寿命。
本文重点围绕炼油设备腐蚀技术与相应的管理工作进行论述，希望对相关工作人员有一定的帮助。
1炼油设备的腐蚀情况与防护方法1.1污水罐腐蚀污水罐的腐蚀主要集中于罐体的上半部，附着一层厚度约为 10~30 mm 的浮垢为暗红色，容易脱落，如果形成的浮垢铁含量较高，设备腐蚀相当严重，此时设备的寿命会受到影响。
罐外壁的腐蚀主要是各炼油装置污水中含有大量的腐蚀性气体，相关气体外泄腐蚀设备表面，从罐顶挥发出来而造成的[1]。
腐蚀物质大量的杂酚、污油等物质，在腐蚀防护工作中选择耐有机溶剂、耐酸碱溶剂，并将防腐涂料涂抹在容易出现腐蚀的部位，WF-40 型涂料是最适宜的，同时其在设备腐蚀防护方面拥有良好的作用效果。
该涂料主要成分为高抗渗透性聚合物改性环氧富锌树脂，冲击强度 5 N · m、柔韧性 l mm，由于其抗压抗拉强度和耐热性能的提高，所以其拥有良好的抗腐蚀能力。
1.2含硫原油各种加工装置的腐蚀含硫原油各种加工装置的原油中含有 HCN、CO2，等物质与活性硫―硫化氢，容易腐蚀设备，比如材料为高强度低合金钢、碳钢、不锈钢的设备，如果不严加控制会造成严重的腐蚀，从而出现巨大的经济亏损。
炼油厂设备腐蚀与防护概述
所生成的FeS膜具有防止进一步腐蚀的作用。但有酸存 在时(如HCI和环烷酸），酸和FeS反应破坏了保护膜。使腐 蚀进一步发生，从而加速了硫化物的腐蚀。
2.3 硫腐蚀与温度的关系
♦ 426℃<T≤436℃时，高温硫腐蚀最快； ♦ T>480℃时，H2S几乎完全分解；腐蚀速率下降； ♦ T>500℃时，高温氧化腐蚀。
4.1 盐酸腐蚀特点
♦ 炼制的原油中往往含有开采时所带来的油 田水，其中大部分水分可经过脱水去掉，但是 仍会有少量水分与油乳化，悬浮在原油中。
♦ 这些水分都含有NaCl，MgCl2和CaCl2等盐 类。在原油加工中，MgCl2和CaCl2很易受热水 解，生成具有强烈腐蚀性的HCl；
4.1 盐酸腐蚀特点
♦ HCN的存在对炼油厂低温H2S—H2O部位的腐 蚀起到促进的作用，造成设备的氢鼓泡和氢脆。
5.1 氮化物腐蚀特点
♦ 分解生成的氨，将在焦化及加氢等装置中形成NH4Cl， 造成塔盘的垢下腐蚀或冷却设备管束的堵塞。
♦ 焦化塔顶的碱性含氨含酚水可作为常减压装置“注 水”用的水，可控制常压塔顶冷凝系统的HCl一H2S—H2O 的腐蚀。
3 高温(240～425℃)部位的高温腐蚀及环烷酸腐蚀
♦ H2S在340～400℃时按下式分解： H2S→S+H2
分解出来的元素硫比H2S有更强的活性，发生如下反应： S+Fe→FeS
使得腐蚀更为剧烈。
3 高温(240～425℃)部位的高温腐蚀及环烷酸腐蚀
♦ 非活性硫化物，如硫醚、二硫醚、环硫醚、噻吩等 分解产物造成的腐蚀。原油中的硫醚和二硫醚在130～ 160℃已开始分解，其他有机硫化物在250℃左右的分解 反应也会逐渐加剧。这些有机硫化物分解生成的元素硫 和H2S则对金属产生强烈的腐蚀作用。
