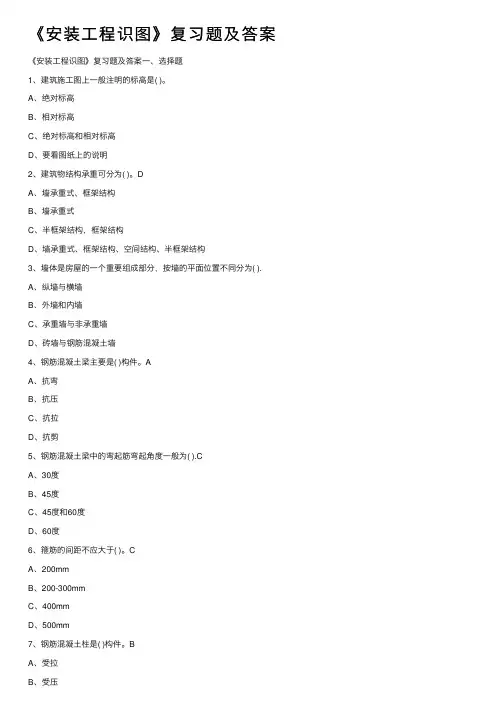

《安装⼯程识图》复习题及答案《安装⼯程识图》复习题及答案⼀、选择题1、建筑施⼯图上⼀般注明的标⾼是( )。
A、绝对标⾼B、相对标⾼C、绝对标⾼和相对标⾼D、要看图纸上的说明2、建筑物结构承重可分为( )。
DA、墙承重式、框架结构B、墙承重式C、半框架结构，框架结构D、墙承重式、框架结构、空间结构、半框架结构3、墙体是房屋的⼀个重要组成部分，按墙的平⾯位置不同分为( ).A、纵墙与横墙B、外墙和内墙C、承重墙与⾮承重墙D、砖墙与钢筋混凝⼟墙4、钢筋混凝⼟梁主要是( )构件。
AA、抗弯B、抗压C、抗拉D、抗剪5、钢筋混凝⼟梁中的弯起筋弯起⾓度⼀般为( ).CA、30度B、45度C、45度和60度D、60度6、箍筋的间距不应⼤于( )。
CA、200mmB、200-300mmC、400mmD、500mm7、钢筋混凝⼟柱是( )构件。
BA、受拉B、受压C、受弯D、受剪8、成型钢筋变形的原因是( )。
BA、成型时变形B、堆放不合格C、地⾯不平D、钢筋质量不好9、钢筋⼯程施⼯中要看懂( )。
CA、总平⾯图B、⼟建施⼯图C、结构施⼯图D、⼟建施⼯图与结构施⼯图10、建筑⼯程图中尺⼨单位，总平⾯图和标⾼单位⽤( )为单位。
A、mmB、cmC、mD、km11、⼀个平等于⽔平投影⾯的平⾏四边形在空间各个投影⾯的正投影是( )。
A、两条线，⼀个平⾯B、⼀条线两个平⾯C、⼀点、⼀条线、⼀个⾯D、两条线、⼀个点12、图纸上标注的⽐例是1：1000则图纸上的10mm表⽰实际的( )。
CA、10mmB、100mmC、10mD、10km13、画基础平⾯图时，基础墙的轮廓线应画成( )。
CA、细实线B、中实线C、粗实线D、实线14、基础各部分形状、⼤⼩、材料、构造、埋置深度及标号都能通过( )反映出来。
BA、基础平⾯图B、基础剖⾯图C、基础详图D、总平⾯图15、施⼯平⾯图中标注的尺⼨只有数量没有单位，按国家标准规定单位应该是( )。
《建筑识图》复习题及答案
《建筑识图》试题1、单项选择题1.建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（D）。
A、房屋的总体布局B、房屋的内外形状C、房屋内部的平面布局D、房屋承重构件的布置2.在建筑施工图中，标高单位为（A）A、米B、分米 C.、厘米D、毫米3.结构施工图包括（C ）等。
A、总平面图、平立剖、各类详图B、基础图、楼梯图、屋顶图C、基础图、结构平面图、构件详图D、配筋图、模板图、装修图4.结构布置图常用的比例为（D）。
A、1：200；1：500；1：1000B、1：5；1：10；1：20C、1：10；1：20；1：50D、1：50；1：100；1：2005.楼层建筑平面图表达的主要内容包括（A）A、平面形状及内部布置B、梁柱等构件的代号C、楼板的布置及配筋D、外部造型及材料6.房屋施工图按专业分工不同，可分为（C）A、建筑施工图，结构施工图，总平面图B、配筋图，模板图C、建筑施工图，结构施工图，设备施工图D、建筑施工图，水电施工图，设备施工图7.楼层结构平面图的水平剖切位置在（A ）A、楼面处B、窗台下C、窗台上D、楼板下8.梁的平面注写包括集中标注和（A）A、原位标注B、基线标注C、轴线标注D、连续标注9.图样中的汉字应写成（B）A、仿宋体B、长仿宋体C、宋体D、新宋体10.总平面图中标高数字保留（B）小数。
A、一位B、二位C、三位D、四位11.建筑物的上部结构为砖墙承重，一般就采用( A )基础。
A、条形B、独立C、箱形D、桩12.建筑结构图中符号KL8（3B）400ⅹ700，其中B表示（B ）。
A、简支B、两端悬挑C、一端悬挑D、无具体意义13.建筑平面图是（A）。
A、水平全剖面图B、垂直全剖面图C、水平半剖面图D、垂直半剖面图14.《房屋建筑制图统一标准》（GB/T50001—2001）规定，图标在图框内的位置是（C）。
A、左上角B、右上角C、右下角D、左下角15.标注坡度时，在坡度数字下应加注坡度符号，坡度符号的箭头一般应指向（A）。
建筑安装工程识图期末考试卷
《建筑安装工程识图》期末考试试卷适用班级考试形式班级姓名学号一、填空题(每空1分，共20分）1.安装工程包括、建筑暖通空调工程、三个专业。
2.A3图纸的图幅是*mm3.管径大小以为单位。
4.矩形风管（风道）的截图定型尺寸以表示。
5.通风的方式主要有通风、通风。
6.暗装单极开关的图例表示为。
7.避雷器的图例符号表示为。
8.电气图中CT 表示。
9.电气图中ALE 表示箱。
10.电气图中AL 表示箱。
11.在电气图中PC 表示管。
12.工程的防雷接地，其接地电阻不大于欧姆。
13.弱电平面图中，TD 表示，TV 表示，TP 表示。
14.弱电的处理对象主要是，强电的处理对象是。
二、判断题(每题2分，共20分）题号一二三四五总分总分人得分阅卷人得分阅卷人得分1.管道的公称直径就是管道外径。
（）2.图形和实物的相对线性尺寸之比，称为比例。
（）3.给排水管道平面图中，可以看出立管的在每层的标高。
（）4.看管道系统图就可以知道所有管道的具体位置走向和长度。
（）5.风机盘管是一根通风系统的管子。
（）6.强电的处理对象是信息。
（）7.智通建筑仅指建筑中具有电视、电话和网络系统。
（）8.强电的电压高，功率低。
（）9.电动机一般单相设备，一根火线一根零线。
（）10.照明工程是将电能作用于照明设备。
（）阅卷人得分三、单选题(每题2分，共20分）1.镀锌钢管规格有DN15、DN20等，DN表示（）。
A、内径B、公称直径C、外径D、其他2.不能使用焊接的管材是（）。
A、塑料管B、无缝钢管C、铜管D、镀锌钢管3．风机盘管的风量是1360m3/h,那它的型号以下（）是对的。
A、FC-7CCB、FC-8CCC、FC-6CCD、FC-5CC4.以下哪种管材可以粘接（）。
A、无缝钢管B、镀锌钢管C、铸铁管D、塑料管5.雨水管道用以下（）符号表示？A、—J—B、—W—C、—RS—D、—Y—6.电气系统图中表示沿顶棚暗敷的是（）。
A、CCB、FCC、WCD、FC/WC7.给水管道螺纹连接用于管径由小变大的接口处的管件称为（）。
建筑识图复习题及答案
建筑识图复习题及答案建筑识图是工程技术人员必须掌握的基本技能之一，它涉及到对建筑图纸的阅读、理解和应用。
以下是一些建筑识图的复习题及答案，供参考。
一、选择题1. 建筑图纸中，通常使用哪些符号来表示墙体？- A. 直线- B. 虚线- C. 点划线- D. 波浪线答案：A2. 在建筑图纸上，以下哪个符号表示门？- A. 圆形- B. 矩形- C. 箭头- D. 斜线答案：B3. 建筑平面图中，哪个字母通常用来表示窗户？- A. W- B. D- C. C- D. M答案：A4. 建筑图纸中的尺寸标注，通常包括哪些内容？- A. 长度和宽度- B. 高度和深度- C. 长度、宽度和高度- D. 长度、宽度、高度和深度答案：D5. 在建筑图纸上，以下哪个符号表示楼梯？- A. 斜线- B. 折线- C. 螺旋线- D. 波浪线答案：B二、判断题1. 建筑图纸中的平面图是建筑物的水平剖面图。
（错误）2. 建筑图纸中的立面图是建筑物的垂直剖面图。
（错误）3. 建筑图纸中的剖面图是建筑物的垂直剖面图。
（正确）4. 建筑图纸中的详图是用来展示建筑物细节部分的图。
（正确）5. 建筑图纸中的索引图是用来表示建筑物整体布局的图。
（错误）三、简答题1. 简述建筑平面图的作用。
答案：建筑平面图是展示建筑物水平方向布局的图纸，它详细展示了建筑物的平面布局，包括房间的分布、墙体的位置、门窗的设置等，是建筑设计和施工的重要参考。
2. 描述建筑立面图的特点。
答案：建筑立面图是展示建筑物垂直方向的图纸，它通常展示建筑物的正面、侧面或背面，包括建筑物的高度、窗户和门的位置、屋顶的形态等，有助于理解建筑物的外观和结构。
3. 解释建筑剖面图的作用。
答案：建筑剖面图是通过对建筑物进行假想的垂直切割，展示其内部结构和构造的图纸。
它有助于了解建筑物的内部构造、材料和空间关系，对于施工和结构设计至关重要。
四、应用题1. 假设你是一名建筑师，需要根据以下信息绘制一个简单的住宅平面图：- 住宅面积：100平方米- 房间数量：3个卧室，1个客厅，1个厨房，1个卫生间- 其他要求：至少有一个阳台答案：根据上述信息，可以绘制一个包含三个卧室、一个客厅、一个厨房和一个卫生间的住宅平面图。
建筑识图试题库和答案及解析
《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。
每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母 B）英文字母 C) 阿拉伯字母 D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（）A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号 D) 详图在第几页上3．有一图纸量得某线段长度为 5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。
A)160.2B)17.8 C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。
A)以米为单位 B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）A)8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) 一年所剖主导风风向 D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（） A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点 B) 都以室外地坪为起点 C) 都以该层楼地面为起点 D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数 B) 该层至上一层共有的步级数C) 该层至顶层的步级数 D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）A)纵墙 B) 横墙 C) 山墙 D) 内墙13. 施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面 B) 建筑物室外地坪C) 该建筑物室内首层地面 D) 建筑物室外平台14. 计算室内使用面积的依据是（）A)轴线到轴线间尺寸 B) 墙外皮到墙外皮C) 墙内皮到墙内皮 D) 开间乘以进深15. 建筑物的层高是指（）A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（）A)墙的中心线 B) 墙的对称中心线C) 不一定在墙的中心线上 D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（）A)地梁 B) 吊车梁 C) 大梁 D)吊梁19. 楼梯的踏步数与踏面数的关系是（）A)踏步数= 踏面数 B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数 D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸 B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸 D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数 B) 步级数 C) 踏面数 D)踏面宽23. 建筑平面图的形成是（）A)水平剖面图 B) 水平正投影图 C) 垂直剖面图 D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层 B) 二层 C) 三层 D) 四层26. 施工图中总平面图常用的比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图 B) 东立面图 C) 南立面图 D) 北立面图28. 施工图中的比例表示是指（）A)图线：线型 B) 实物：图形 C) 图形： D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖面图、详图 B) 平、剖面图 C) 平、立面图、详图 D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面 B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面 D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（）的垂直距离A)室内地坪到基础底部 B) 室外地坪到基础底部C) 室外地坪到垫层底面 D) ±0.000到垫层表面32. 结施中@是钢筋的间距代号，其含义是（）A)钢筋相等中心距离 B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮 D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（）1 / 14A)内皮尺寸 B) 中-中 C) 外皮尺寸 D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”,其中的“b”表示（）A)板的代号 B) 钢筋级别代号 C) 冷拔低碳钢丝 D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（）A)板宽 B) 板高 C) 板跨 D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B) 引出线一 C) 两侧都可以 D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（）A)负号 B) 扁钢、钢板代号 C) 减号 D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种 B) 5种 C) 6种 D) 3种45. 在结构平面布置图中KB30—092表示板宽为（）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（）种A)二种 B) 三种 C) 四种 D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力 B) 对混凝土预加压力C) 对混凝土预加拉力 D) 对构件预加拉力48. 建筑平面图的常用比例为（）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（）A)由总体到局部 B) 由局部到总体C) 由详图到总图 D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线 B) 细实线 C) 点划线 D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。
建筑识图复习题答案
建筑识图复习题答案一、选择题1. 建筑平面图中的墙体厚度通常用______表示。
A. 粗实线B. 细实线C. 虚线D. 点划线答案：B2. 建筑立面图中，门窗洞口的表示方法通常是______。
A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用双点划线表示答案：B3. 建筑剖面图中，楼板的表示方法为______。
A. 用粗实线表示B. 用细实线表示C. 用虚线表示D. 用点划线表示答案：C4. 在建筑施工图中，室内地面标高通常以______为基准。
A. 室外地面标高B. 室内地面标高C. 建筑底层地面标高D. 建筑顶层地面标高答案：A5. 建筑详图的比例通常比平面图和立面图的比例______。
A. 大B. 小C. 相等D. 不确定答案：A二、填空题6. 建筑平面图中，墙体的厚度一般用______线表示，而门窗洞口则用______线表示。
答案：细实线，虚线7. 在建筑剖面图中，______线用于表示墙体的厚度，而______线则用于表示楼板的位置。
答案：粗实线，虚线8. 建筑施工图中，室内地面标高通常以______为基准，而室外地面标高则作为参考。
答案：室外地面标高9. 建筑详图的比例通常比平面图和立面图的比例______，以便更清晰地展示细节。
答案：大10. 在建筑立面图中，______线用于表示门窗洞口，而______线则用于表示墙体的厚度。
答案：虚线，细实线三、简答题11. 简述建筑平面图、立面图和剖面图的主要区别。
答案：建筑平面图主要展示建筑物的水平布局，包括房间的划分、门窗的位置等；立面图则展示建筑物的垂直外观，包括墙面的装饰、门窗的排列等；剖面图则是通过建筑物的垂直切面来展示内部结构，如楼板、墙体等的厚度和材料。
12. 描述建筑施工图中标高的作用及其表示方法。
答案：建筑施工图中的标高用于表示建筑物各部分相对于基准面的高度，通常以室外地面标高为基准。
标高通常用数字和箭头表示，箭头指向被标注的物体，数字表示该物体相对于基准面的高度。
建筑安装工程基础知识复习题 - 答案
《建筑安装工程基础知识》试题库第一章建筑识图与工艺视图第一节轴测图一、了解轴测投影知识（一）填空题：1、轴测图是用平行投影法进行投影所得的一种投影图。
二、了解正等测图（二）单项选择题：1、轴测投影分为（ B ）投影和斜轴测投影。
A. 正等侧B. 正轴测C.正二测D.正三测三、了解斜二测图第二节剖面图一、了解剖面图的形成二、了解剖面图的标注三、了解剖面图的种类（一）填空题：1、用两个或两个以上相交剖切平面剖切形体，所得到的剖面图称作展开剖面图。
第三节断面图一、了解断面图的形成和标注二、了解断面图的分类第四节建筑工程识图（一）填空题：1、室内给水系统由房屋引入管、水表节点、给水管网、给水附件、用水设备、水泵、水箱等附属设备组成。
2、室内给水排水施工图主要包括：设计说明、主要材料统计表、管道平面布置图、管路系统轴测图、详图。
3、采暖详图主要表明采暖平面图和系统轴测图中复杂节点的详细构造及设备安装方法。
4、电气施工图一般由施工说明、电气平面图、电气系统图、设备布置图、电气原理接线图和详图组成。
（二）单项选择题;1、（ A ）图能直观的看出供热总管和回水总管的进出口，供热立管的位置及编号等。
A.采暖底层平面图B.采暖中间平面图C.采暖顶层平面图D.采暖系统轴测图第二章建筑测量基础知识第一节绪论一、了解测量学概念及建筑工程测量的任务二、了解测量工作的概述第二节水准测量（一）、填空题：1、测量上常用的单位有度分秒制和弧度制。
2、水准测量是精确测定地面高程的一种主要方法，是高程测量中最精密、最常用的方法。
3、测定水平距离的方法有钢尺测量、视距测量、光电测距等。
（二）、单项选择题：1、（ A）是精确测定地面高程的一种主要方法，是高程测量中最精密、最常用的方法。
A.水准测量B.三角高程测量C.气压高程测量D.GPS高程测量2、微倾式水准仪的基本操作程序哪项组合最为正确（ C ）⑴安置仪器⑵精确整平⑶瞄准水准尺⑷读数⑸粗略整平A.⑴⑵⑶⑷⑸B.⑴⑶⑸⑵⑷C.⑴⑸⑵⑶⑷D.⑴⑸⑶⑵⑷三、多项选择题：1、水准仪有那几部分组成（ACD）。
建筑识图_精品文档
《建筑识图》复习题及参考答案一、单项选择题1、国标中规定施工图水平方向定位轴线的编号应是（阿拉伯字母）。
2、附加定位轴线2/4是指（4轴线之后附加的第二根定位轴线）。
3、索引符号图中的分子表示的是（详图编号）。
4、有一图纸量得某线段长度为5.34cm, 当图纸比例为1: 30时,该线段实际长度是（16.02）。
5、门窗图例中平面图上和剖面图上的开启方向是指（朝下, 朝左为外开）。
6、房屋施工图中所注尺寸单位都是以（除标高及总平面图上以米为单位外, 其余一律为毫米为单位）。
7、图标中规定定位轴线的编号圆圈一般用（8mm）。
8、总平面图中用的风玫瑰图中所画的实现表示（常年所剖主导风风向）。
9、建施中剖面图的剖切符号应标注在（底层平面图中）。
10、楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点的（都以该层楼地面为起点）。
11、楼梯平面图中上下楼的长箭头端部标注的数字是指（该层至上一层共有的步级数）。
12、与建筑物长度方向一致的墙, 叫（纵墙）。
13、施工图中标注的相对标高零点±0.000是指（该建筑物室内首层地面）。
14、计算室内使用面积的依据是（墙内皮到墙内皮）。
15、建筑物的层高是指（相邻上下两层楼面间高差）。
16、定位轴线的位置是指（不一定在墙的中心线上）。
17、有一窗洞口, 洞口的下标高为-0.800, 上标高为2.700, 则洞口高为（3.500）。
18、结施中常用的构件代号DL是表示（吊车梁）。
19、楼梯的踏步数与踏步面数的关系是（踏步数-1=踏面数）。
20、房间的开间方向的尺寸是指（水平方向定位轴线间尺寸）。
21、墙上有一预留槽, 标注的尺寸是300×400×120底距地面1.5m,该槽宽度为（300）。
22、楼梯梯段的水平投影长度是以11×250=2750形式表示的, 其中11表示的是（踏面数）。
23、建筑平面图的形式是（水平剖面图）。
24、建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X、Y是指（测量坐标）。
建筑识图习题题目练习(参考(附答案))
建筑识图习题题目练习(参考(附答案))建筑工程图纸复题一、单项选择题1.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为（B）图标。
2.正面投影与侧面投影应保持（C）高度相等且平齐的关系。
3.定位轴线采用（A）细点划线线型。
4.画局部剖面图时，投影部分与剖切部分的分界线为（A）波浪线。
5.形体的图样中，虚线表示（C）可见轮廓线。
6.已知点C坐标为C（10，5，25），则点C到H面的距离为（D）5mm。
7、房屋建筑制图标准规定，定位轴线、中心线采用（C）细单点长画线绘制。
二、填空题1、一套完整的施工图包括建筑施工图、结构施工图、设备施工图、装饰施工图。
2、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成条形基础；柱下的基础做成独立基础。
3、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线线绘制，直径为14mm，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图的编号，下方分母表示被索引的详图所在图纸编号。
4、钢筋混凝土是由钢筋和混凝土组成的复合材料。
钢筋的特点是抗拉强度大，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。
5、尺寸一般标注在图样轮廓线之外，不可与图线、文字及符号相交。
当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最近，尺寸线离最外轮廓线的距离一般不小于10mm。
6、有些物体内部形状复杂或层次较多，可用局部剖切。
对建筑物多层构造的部分可采用分层剖切。
7、指北针外圆用细实线绘制，圆的直径为24mm。
三、画出七种建筑图例，并标明名称。
四、XXX1.尺寸标注的四要素包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
2.详图索引的标注方法是在图纸右下角标注详图索引的名称和页码。
3.建筑施工图包括设计说明、图纸目录、总平面图、平面图、立面图、剖面图、节点及大样图等内容。
4.绝对标高是以一个国家或地区统一规定的基准面作为零点的标高；相对标高以建筑物室内首层主要地面高度为零作为标高的起点；建筑红线是建筑物的控制边线，建筑物必须在红线内搭建。
《建筑安装工程识图》试卷(整理)
安装识图06E 过期试卷，仅供参考！！！重庆市建设行业专业技术管理人员职业资格培训《建筑安装工程识图》试 卷（06E ）一、单项选择题（请将答案的番号填入括号内.每小题0.5分，共15分.）1、下面（）是塎断器一般符号.A、2、下面（ ）是毛石的剖面符号.A、3.A 、ACRB 、HFRC 、ASRD 、AUR4、在电气图用图形符号中下面符号（ ）表示荧光灯.A C 、 D 、5、在电气图用图形符号中，下面符号（ ）表示隔离开关.A 、B 、C 、D 、6、符号 ）.A 、发电机B 、同步交流机C 、电动机D 、同步发电机7、多线表示法是指每根连接线或导线各用（ ）条图线表示的方法.A 、多B 、2C 、1D 、38、双字母符号XP 表示（ ）.A 、插头B 、端子板C 、连接片D 、插座9、符号）.A 、红灯 B、发光二极管 C 、白炽灯 D 、荧光灯10）表示火灾警报发生器.A C、11、下面（ ）是频率调节器的基本文字符号. A 、AFR B 、ACR C 、AMR D 、ASR12、下面（ ）符号表示水流指示器.A 、、2×40×FL 13、标注为10—Y ————C ，表示有10盏型号为Y型萤光灯，每盏灯有2个40W 灯管安2.5装高度为2.5m ，采用（ ）安装.A 、管吊B 、线吊C 、链吊D 、吸顶14、在火灾自动报警设备常用图形符号中，下面符号（ ）表示感烟火灾探测器.A 、D 、 15、下面（ ）是混凝土的剖面符号.A、 16 ）表示手动控制按钮. A、 C、 D 、17、下列双字母符号中，（ ）表示接线箱.A 、AEB 、AW C 、AB D 、AS18、下面（ ）是复合式火灾探测器的文字符号.A 、WB 、FC 、QD 、Y19、下面（ ）是电流调节器的基本文字符号.A 、AFRB 、 ACRC 、AMRD 、AUR20、单线表示法是指两根或两根以上的连接线或导线只用（ ）条图线表示的方法.A 、 2B 、 1C 、多D 、321、在电气图用图形符号中，下面符号（ ）表示接触器.A 、B 、C 、D 、22、在火灾自动报警设备常用图形符号中，下面符号（ ）表示火灾警报扬声器.A 、B 、C 、D 、V d W S d23、圆形风管应标注（ ）标高.A 、管底B 、管内底C 、管中心D 、管顶部24、SN 10—10/630表示户内式少油断器、设计序号为10，额定电压为（ ）.A 、630VB 、35KVC 、630KVD 、10KV25、使用计算机辅助设计绘图时，要求电气图形符号在模数Μ=（ ）的网格系统中绘制. Ａ、１．５mm B 、２．５mm C 、２mm D 、３mm26、符号表示（ ）配电箱A 多电源B 事故C 照明D 普通27、 双字母符号ＥＬ表示（）A 发热器件 B空气调节器 C 照明灯 D 熔断器28）A 、水泵接合器 B、室内消火栓 C 、室外消火栓 D 、壁挂式消火栓29、符号 表示（ ）A 、二通阀B 、截止阀C 、平衡阀D 、手动调节阀30、 工艺安装流程图又称为工艺施工流程图，也称为 （ ）管路安装流程图A 、关键点B 、 特殊点C 、控制点D 、确立点二、多项选择题（请将答案的番号填入括号内，多选、少选、错选均不得分.每小题2分，共20分.）1、在管道工程图中，将管道（或管子、管件）从前向着后面的正立投影面投影，即得到该管道（或管子、管件）在正立投影面上的图形；其位置不动称为（）或（）.A 、正立面图B 、平面图C 、主视图D 、俯视图E 、左视图2、在火灾自动报警设备常用图形符号中，下面符号表示（）感光火灾探测器.A C 、 E 3、在给排水阀门图例中，下面符号（）表示截止阀.A 、B 、C 、D 、4、在给排水图例中，下面符号（）表示地漏.A 、 C 、 D 、、5、简图用图形符号、带注释的图框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图.在下列电气图中属于简图的是（ ）.A 、位置图B 、系统图C 、电路图D 、接线图E 、表图6、在电气图用图形符号中，下面符号中表示电阻器的是（ ）.A 、、 C 、 7、在火灾自动报警设备常用图形符号中，下面符号表示可燃气体探测器的是（ ）. A、 D 、8、在电气图用图形符号中，下面符号中表示操作器件的是（ ）.A 、、9.A 、B 、、10、在管道工程图中，将管道（或管子、管件）从上向着下面的水平投影面投影，即得到该管道（或管子、管件）在水平投影面上的图形；然后将该图形绕0X 轴向下旋转90O ，画在其正立面图的正下方，称为（）或（）.A 、正立面图B 、平面图C 、主视图D 、俯视图E 、右视图三、判断题（对打“√”，错打“×”.每小题1分，共20分.）（ ）1、表格可以做为图的补充，也可以用来代替某些图.（ ）2、管道工程中，某些不可见的管道（穿墙和埋地管道等）不用虚线而用实线表示. （ ）3、供暖工程图是由平面图、系统图及详图等三个主要部分组成.（ ）4、电气图用图形符号包括一般符号、符号要素、限定符号和方框符号.（ ）5、一般5A 以下的继电器属于小电流电器.（ ）6、水平管道和管径尺寸应标注在管道下方.（ ）7、绘制管道轴测图一般均采用45o 正面斜轴测法表示，绘制时管道系统的布图方向应与平面图垂直.（ ）8、管道坡度宜用双线箭头表示.（ ）9、MS 表示同步电动机（ ）10、额定电压10KV 及以下的架空线路和电缆线为电力配电线路.（ ）11、图幅分区的方法是将图纸相互垂直的两边各自加以等分.（ ）12、管道工程图按工程工程性质的不同，可分为工业管道工程图和卫生管道图两大类.（ ）13、简图是电气图的主要表达形式.（）14、我国公安部对高层建筑与低层建筑的高度分界线为24m.（）15、比例是指图形与实物的相应要素的线性尺寸之比.（）16、把直流变交流的电路称为变频电路.（）17、给水和热水供应主管管卡安装，层高小于或等于5m时每层须安装2个. （）18、要使三相异步电动机反转，只要改变定子绕组任意两相绕组的相序即可. （）19、我国公安部对超高层建筑与高层建筑的高度分界线100m.（）20、变配电所供电系统图，习惯上称为主接线图.四、综合题（共25分）1、通风空调工程图一般由哪些图纸组成？（8分）2、管道工程图有哪些习惯画法和规定画法？（8分）3.说明动力及照明平面图的特点？（9分）。
2021建筑安装工程识图 试卷
建筑安装工程识图一、单选题（30分）1.矩形风管应标注( )标高。
A、管中心B、管内底C、管顶部D、管底2.下面( )是速度调节器的基本文字符号。
A、ACRB、HFRC、AURD、ASR3.铜管手工电弧焊时，一般宜选用( )焊条A、铜107B、铜227C、铜237D、铜2574.制氧装置形式、种类繁多，相应工艺流程也很多，中压流程用于（）A、小型制氧机B、中型制氧机C、大型制氧机D、特大型制氧机5.下面（）是火灾自动报警攻备电源的文字符号A、WCB、OYC、WDD、DY6.A4图纸的尺寸库210×297，则A3的尺寸为（）A、420×594B、297×420C、210×594D、594×4817.定位轴线从左至右依次用（）编号A、阿拉伯数字B、拉丁字母C、罗马数字D、中文数字8.锅炉按压力分，额定压力≥（）为高压锅炉A、4、0MpaB、5、0MpaC、5、5MpaD、6、0Mpa9.锅炉按蒸发量的大小不同，可分为二类，蒸发量小于（）的为小型锅炉A、4t/hB、10 t/hC、20 t/hD、30 t/h10.绘制管道轴测图一般均采用45°斜轴测法绘制，绘制时，管道系统图的布图方向应与平面图( )A、重复B、一致C、垂直D、45°二、多选题（30分）1.主要由管子、管件和附件等组成的输送分质的通道，称为( )或( )A、通路B、道路C、管道D、管线E、管路2.在管道工程图中，将管道(或管子、管件)从前向着后面的正立投影面投影，即得到该管道(或管子、管件)在正立投影面上的图形；其位置不动称为( )或( )A、正立面图B、平面图C、主视图D、俯视图E、左视图3.用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部，基本组成和连接关系，而不考虑其实际位置的一种局图，称为( )或( )A、线路图B、电路图C、系统图D、电气原理图E、位置图4.在管道工程中，管子、管件和管路附件的公称直径，既不是实际的内径，也不是实际的外径，而是称呼直径。
《建筑安装工程识图》复习题
W
B、
S
C、
d
D、
52、在火灾自动报警设备常用图形符号中，下面符号（ B ）表示火灾光 信号装置。 感光火灾探测器、 火灾光信号装置、感声火灾探测器、定温火灾探测器 A、
V
B、
C、
S
D、
d
一、单项选择题
53、A3图纸的尺寸为 297× 420 则A2 的尺寸为（ A ） A、420×590 B、210×594 C、594× 841 D、297 ×420 55、下面（ D ）是区域火灾报警控制器的文字符号。
一、单项选择题
32、在火灾自动报警设备常用图形符号中，下面符号（ D ）表示感 烟（声）火灾探测器。
感光火灾探测器 定温火灾探测器 气体敏感火灾探测器 感声火灾探测 器 Q s A、 V B、 d C、 D、 33、在火灾自动报警设备常用图形符号中，下面符号（ D ）表示火 灾报警控制器。 感光火灾探测器 感声火灾探测器 气体敏感火灾探测器 火灾报警控制 器。 V B Q s
玻璃
一、单项选择题
70、在火灾自动报警设备常用图形符号中，下面符号 （ D ）表示消防控制中心。
感温火警探测器 感声火警探测器 定温火灾探测器 消防控制中心
A、 W
B、
s
C、
d
D、
71、在火灾自动报警设备常用图形符号中，下面符号 （ B ）表示火灾报警装置。
感光火警探测器 火灾报警装置 感烟火警探测器 定温火灾探测器
《建筑安装工程识图》
2014复习题
一、单项选择题
1、下面（ D ）是火灾自动报警设备电源的文字符号。 差温火灾探测器 ？ 定温火灾探测器 消防电源 A、WC B、OY C、WD D、DY 2、A4图纸的尺寸为210×297，则A3的尺寸为（ B ）。 A、420×594 B、297×420 C、210×594 D、594×481 3、定位轴线从左至右依次用（ A ）编号。 A、阿拉伯数字 B、拉丁字母 C、罗马数字 D、中文数字 5、绘制管道轴测图一般均采用45 °斜轴测法绘制，绘制时， 管道系统图的布图方向应与平面图（ B ）。 A、重复 B、一致 C、垂直 D、45°
建筑识图复习题（参考答案）
建筑识图复习题（参考答案）建筑⼯程识图复习题⼀、单项选择题1.在图纸右下⾓⽤以说明设计单位、图名、设计负责⼈等内容的表格为( B )。
A.会签栏B.图标C.图框D.图纸⽬录2.正⾯投影与侧⾯投影应保持（ C ）关系。
A.长度相等且对正B.宽度相等C.⾼度相等且平齐D.长、宽、⾼都相等3.定位轴线采⽤( A )线型。
A.细点划线B.虚线C.实线D.波浪线4.画局部剖⾯图时，投影部分与剖切部分的分界线为( A )。
A.波浪线B.细实线C.虚线D.点划线5.形体的图样是⽤各种不同规格的图线画成的，其中虚线表⽰（ D ）A.定位轴线B.剖⾯线C.可见轮廓线D.不可见轮廓线6.已知点C坐标为C（10，5，25），则点C到H⾯的距离为（ C ）A.10mmB.15mmC.25mmD.5mm7、房屋建筑制图标准规定，定位轴线、中⼼线采⽤（?C ? ）绘制。
A.细实线????????? ????????B.细虚线C.细单点长画线????????? ??D.粗单点长画线⼆、填空题1、⼀套完整的施⼯图包括建筑施⼯图、结构施⼯图、设备施⼯图、装饰施⼯图。
2、基础的形式⼀般取决于上部承重构件的形式，如墙下的基础做成__条形__基础；柱下的基础做成__独⽴__基础。
3、详图的位置和编号，应以详图符号（详图标志）表⽰，详图符号以粗实线线绘制，直径为14mm ，详图与被索引的图样不在同⼀张图纸内时，⽤⽔平直径线将圆分为上下两半，上⽅分⼦表⽰详图的编号，下⽅分母表⽰被索引的详图所在图纸编号。
4、钢筋混凝⼟是由_钢筋和混凝⼟组成的_复合材料。
钢筋的特点是_抗拉强度⼤_，⽽混凝⼟的抗拉强度低、抗压强度⾼，在钢筋混凝⼟结构中，钢筋主要承受_拉⼒_，混凝⼟主要承受_压⼒_。
5、尺⼨⼀般标注在图样轮廓线之外，不可与__图线__、__⽂字_及符号相交。
当需要标注若⼲互相平⾏的尺⼨时，应使短尺⼨离轮廓线最__近__，尺⼨线离最外轮廓线的距离⼀般不⼩于___10mm_______。
建筑安装工程识图-推荐下载
D、10Ω
D、铜 257
20、在火灾自动报警设备常用图形符号中，下面符号( 器。
21、在电气图用图形符号中，下面符号( )表示隔离开关。
22、在电气图用图形符号中，下面符号( )表示断路器。
23、对于新建线路，应尽量避免导线在档距内接头；当接头不可避免时，同一 档距内，同一根导线上的接头，不得超过( )个。 A、一个 B、二个 C、三个 D、四个 24、下列关于高压断电路器用途的说法正确的是( )。 A、切断空载电流 B、控制分断或接通正常负荷电流 C、切断故障 D、既能切断正常负荷又可切除故障，同时承担着控制和保护双重任务。 25、额定电压 3KV 的互感器在进行大修后作交流耐压试验，应选交流耐压试验 标准为( )千伏。 A、10 B、15 C、28 D、22 26、熔断器应装设在被保护回路( )上。 A、二相 B、三相 C、所有相 D、一相 27、变压器正常运行时会发出( )。 A、不均匀的噪声 B、均匀的嗡嗡声 C、听不到的声音 D、间断的响 声 28、建筑电气工程图中均采用( )。 A、均对标高 B、高差 C、相对标高 D、高度 29、符号 表示( )。 A、同步交流机 B、发电机 C、电动机 D、同步发电机 30、标注为1 Y — 2 40 FL W 表示有 l 盏型号为 Y 型荧光灯，每盏灯有 2 个
44、下列双字母符号中( )表示高压开关柜。
A、AH B、AK C、AE D、AT
45、下面所列符号中，( )表示火灾警报发生器。
46、在架空配电线路中，特别是在跨越档内的接头为( )。 A、0 个 B、一个 C、二个 D、三个 47、下面( )是频率调节器的基本文字符号。 A、ACR B、AFR C、AMR D、ASR 48、高压管弯曲的最小壁厚不得小于公称壁厚的( )。 A、85％ B、90％ C、95％ D、98％ 49、下面( )符号表示水流指示器。
建筑设备安装识图和施工工艺设计复习题集
建筑设备安装识图与施工工艺复习题1，焊接钢管和铸铁管的直径规格用公称直径DN表示。
无缝钢管，铜管的直径规格用外径 x 壁厚表示。
2，管件的作用是：管线分支，改变方向，改变管径，管与管的连结，拆卸，封堵，防臭。
如管箍，活接头，三通或四通，弯头，丝堵，在排水中的乙字管，存水弯等。
3，管道连结方法有：螺纹连结，法兰连结，焊接连结，承插连结，卡套式连结，沟槽式连结，粘接。
4，供暖系统按使用热介质的分为不一样分为：热水供暖，蒸汽供暖，热风供暖三类。
5，除污器应安装在循环水泵的进口或换热器的进口。
6，赔偿器的作用是汲取管道热变形惹起的伸长量。
7，供暖系统中的异程式系统是指供回水干管中的水流方向相反，经过各立管的循环环路的总长度不相等的系统。
同程式系统是指连结立管的供回水干管中的水流方向一致，经过各立管循环环路的长度基真相等的系统。
8，室内供暖系统的安装程序是：供暖总管—散热设备—供暖立管—供暖支管。
9，供暖系统的排气装置有：集气罐，自动排气阀，手动排气阀。
集气罐和自动排气阀安装于管路的最高点，手动排气阀安装于散热器的上部。
10，室内给水系统分为：生产给水系统，生活给水系统，消防给水系统三类。
11，室内给水系统的给水方式有：直接给水系统；设有水箱的给水系统；设有水池，水箱，水泵的给水系统；竖向分区给水系统四类。
12，消防水泵接合器的作用是：连结消防车和灵活泵向建筑物的消防灭火管网输水。
13，排水系统是无压排水或称作重力排水 (地下室排水除外)，靠自流排出室外。
14，隐蔽或埋地的排水管道在隐蔽前一定做注水试验，查验能否渗漏。
15，排水系统安装完成后，按给水系统的三分之一配水滴同时开放，检查各排水滴排水能否通畅，管子及接口有无渗漏。
16，室外给排水管道沟回填时，管顶上部 200mm 之内应用砂子或无块石及冻土块的细土回填。
17，离心式水泵有许多性能参数，此中最重要的参数是流量和扬程，它们是选择水泵的基础。
18，阀门，管道及接头的强度试验压力为工作压力的 1,5 倍，严实性试验压力为工作压力的 1,1 倍。
安装工程识图习题练习
一、安装工程识图1、运用投影原理，根据平面图，画出立面图(垂直管线长度自定)。
（1）、（2）、（3）、（4）、（5）、（6）、(7)、(8)、2、剖面图练习（1）、根据平面图画出A－A、B－B剖面图：（2）、根据平面图上的剖切符号，画出其相应的剖面图：3、刷油、防腐蚀计算练习（1）、计算DN50阀门除锈、刷油表面积。
（2）、计算90度、DN100弯头表面积。
（3）、计算DN80法兰表面积。
（4）、一管道规格φ114*4，长200米，岩棉保温，保温厚度50mm，外保护层为0.5mm 镀锌铁皮，计算该管道保温体积及保护层面积。
（5）、DN50阀门（保温条件同第4条），计算该阀门保温层体积及保护层厚度。
4、计算每米碳钢管道φ114*4.5的理论重量。
二、安装工程基础知识1、一管道设计压力为PN＝12Mpa，则该道为（）管道。
A：低压 B：中压 C：高压 D：超高压2、一管道设计压力为PN＝0.6Mpa，则该道为（）管道。
A：低压 B：中压 C：高压 D：超高压3、一管道设计压力为PN＝2.5Mpa，则该道为（）管道。
A：低压 B：中压 C：高压 D：超高压4、一管道设计压力为PN＝65Mpa，则该道为（）管道。
A：低压 B：中压 C：高压 D：超高压5、管子、管件、阀门、法兰之所以能连接在一起，是因为他们的（）相同。
A：外径 B：内径 C：壁厚 D：压力等级6、碳钢无缝管φ60*4的理论重量为（）Kg／mA：4.54 B：6.02 C：5.69 D:5.527、下面（）型号的阀门连接形式为法兰连接。
A：Z41H-16-DN20 B：J11T-16-DN50 C：J21T-16-DN25 D：H61H-16-DN20 8、下面（）型号的阀门连接形式为内螺纹连接。
A：Z41H-16-DN20 B：J11T-16-DN50 C：J21T-16-DN25 D：H61H-16-DN20 9、下面（）型号的阀门连接形式为焊接。
