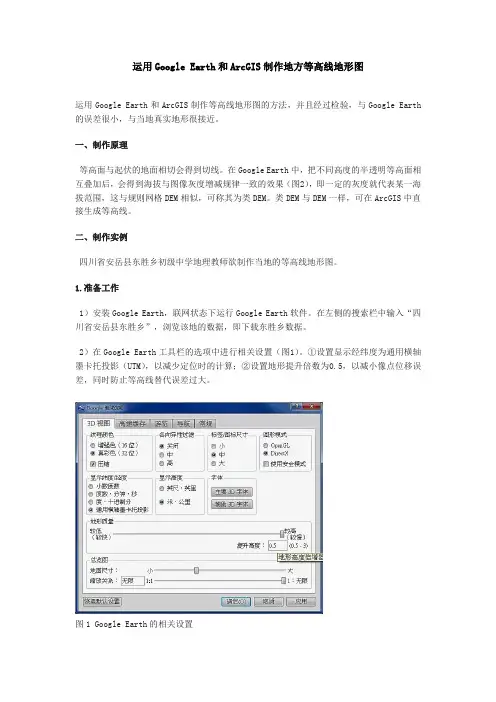

运用Google Earth和ArcGIS制作地方等高线地形图运用Google Earth和ArcGIS制作等高线地形图的方法，并且经过检验，与Google Earth 的误差很小，与当地真实地形很接近。
一、制作原理等高面与起伏的地面相切会得到切线。
在Google Earth中，把不同高度的半透明等高面相互叠加后，会得到海拔与图像灰度增减规律一致的效果（图2），即一定的灰度就代表某一海拔范围，这与规则网格DEM相似，可称其为类DEM。
类DEM与DEM一样，可在ArcGIS中直接生成等高线。
二、制作实例四川省安岳县东胜乡初级中学地理教师欲制作当地的等高线地形图。
1.准备工作1）安装Google Earth，联网状态下运行Google Earth软件。
在左侧的搜索栏中输入“四川省安岳县东胜乡”，浏览该地的数据，即下载东胜乡数据。
2）在Google Earth工具栏的选项中进行相关设置（图1）。
①设置显示经纬度为通用横轴墨卡托投影（UTM），以减少定位时的计算；②设置地形提升倍数为0.5，以减小像点位移误差，同时防止等高线替代误差过大。
图1 Google Earth的相关设置.在Google Earth中生成类DEM1）新建一个白色紧贴地面的四边形作为底色。
四边形内最高点为427m，最低点为281m，设等高距为20m，所以共有420m~300m 7个等高面。
2）复制粘贴该四边形，修改颜色为黑，透明度为10%。
设置海拔高度为绝对420m，并命名该四边形为“420m”。
3）复制420m等高面并粘贴，重命名并调整海拔高度为400m。
之后重复“复制、粘贴、重命名、调整海拔”的操作，直到300m等高面为止，得到图2的效果。
图2 在Google Earth中生成类DEM3.截图及图像预处理为保证图像不产生干扰信息，并且灰度值不发生变化，该步骤需注意以下两点：①截图时要去掉Google Earth中不必要的显示（视图菜单栏下进行设置）；②建议截图后使用画图软件进行编辑，并以BMP格式保存。
arcgis等高线赋值步骤
arcgis等高线赋值步骤ArcGIS是一种用于空间数据分析和编制地图的软件工具。
在ArcGIS 中，等高线赋值是一种常见的操作，用于显示地形或地势的不同高度等级。
下面是一些基本的步骤来实现等高线赋值：1.收集高程数据：首先需要获得高程数据，可以通过测量、遥感图像或DEM（数字高程模型）来获取。
DEM是一种数字化地面表面的数据集，通常具有每个像素点的高程值。
2.准备数据：将高程数据准备成可用的格式。
如果数据是遥感图像或多波段栅格数据，需要将其转换为DEM或栅格格式的数据。
3. 创建等高线：使用ArcGIS中的“等高线生成”工具来创建等高线。
该工具可以从DEM生成等高线，也可以直接从栅格数据生成等高线。
4.设置参数：在使用“等高线生成”工具之前，需要设置一些参数来指定等高线的生成方式。
这些参数包括等高线的间距、起始高度、结束高度、附加选项等。
可以根据需要调整这些参数。
5.运行工具：设置好参数后，可以运行“等高线生成”工具来生成等高线。
工具会根据指定的参数生成等高线，并将其保存为一个新的矢量数据集。
6. 渲染等高线：生成等高线后，需要对其进行渲染以显示地形或地势的不同高度等级。
可以使用ArcGIS中的“符号化”工具来为等高线设置颜色、线型和标注等。
7.调整样式：根据需要，可以进一步调整等高线的样式。
例如，可以增加标注、改变颜色渐变、调整线型等。
8. 输出地图：当等高线样式调整完毕后，可以将地图输出为不同的格式，如jpg、pdf或打印。
以上是ArcGIS中进行等高线赋值的基本步骤。
当然，具体的操作流程可能因地图数据的类型和大小而有所不同。
熟练使用ArcGIS的用户可以根据具体需求灵活调整工具的参数和样式设置，以生成更加符合实际需求的等高线地图。
利用Arcgis制作等值线图操作流程
能够直观地反映空间现象的连续分布规律，揭示地理要素 间的相互关系。同时，等值线图还具有信息量大、易于理 解等优点。
等值线图的分析方法
通过观察等值线的形状、疏密、延伸方向等特征，可以分 析地理要素的空间分布规律、变化趋势以及异常区域。
等值线图的应用领域
地质学
用于表示地层、构造、矿产等 地质要素的空间分布，为地质 调查和矿产资源评价提供依据
在Arcgis工具栏中，选择“视 图”->“布局视图”进入布局
视图模式。
将设置好的等值线图层添加到 地图框中。
最后，导出等值线图为图片或 PDF等格式。
04
等值线图编辑与优化
编辑等值线
选择等值线图层
在图层列表中，选择需要编辑的等值线图层，使其处于可 编辑状态。
使用编辑工具
利用编辑工具栏中的工具对等值线进行增加、删除或修改 操作。例如，可以使用“添加要素”工具绘制新的等值线 ，或使用“删除要素”工具删除不需要的等值线。
数据转换
将数据转换为Arcgis支持的格式，如Shapefile、GeoDatabase 等。
坐标系统定义
为数据定义合适的坐标系统，确保数据在地图上的准确展示。
数据导入Arcgis
启动Arcgis
01
打开Arcgis软件，创建一个新的地图文档。
添加数据
02
通过“添加数据”功能，将预处理后的数据导入到Arcgis中。
根据需要，可以选择不同 的等值线类型，如平滑曲 线、直线等。
在“等值线”选项卡中， 设置等值线间距、起始值 、终止值等参数。
设置等值线颜色和线宽等 样式属性。
生成等值线图
在设置好等值线参数后，点击 “确定”按钮关闭图层属性对
Arcgis 生成等值线和等值面的步骤
surfer9 与Arcgis生成等值线和等值面的步骤如下：1.准备surfer 用的Book1.dat 文件，格式如下："x" "y" "z" 116.471992 40.809975 232 116.335556 40.700542 1235 116.541626 40.713333 214 116.73349 40.798607 566 2.在surfer 中，选择Grid->data 菜单，打开book1.dat 文件，单击ok 生成book1.grd 文件 3.在surfer 中，选择file->open 菜单，打开book1.grd 文件，然后选择File->save as ,保存为book1.dem 4.在Arcgis中打开book1.dem文件，用spatial anylyst->surface anylisys->contour 工具在弹出的对话框中，等高线间隔填50（根据你的数据定）基高-50，确定生成contour.shp 5.用你准备好的区域的边界去剪切此等高线层，生成contour_clip.shp,见下图1。
6.用feature to point 工具生成contour_Clip_FeatureToPoint.shp(为生成等值面做准备）7. 用feature to polygon 工具，选择区域图层和contour_clip.shp ，lable layer 选contour_Clip_FeatureToPoint.shp 生成等值面，注意如果区域图层和contour_clip.shp 没有相交，要用buffer 工具向内（-0.005）生成新的区域，然后在用feature to polygon 工具,结果如图2 所示以上步骤生成的等值线和等值面带属性，光滑，可谓完美。
手把手教你如何利用ArcGIS绘制等值线图
手把手教你如何利用ArcGIS绘制等值线图
第一步：打开ArcToolbox/Spatial Analyst Tools/Interpolation/Kriging工具，双击显示深蓝色字体工具。
如下图1所示。
图1
第二步：选择Input Point features，即输入的点图层，我们这里选择雨量站图层；
选择Z value field,我们这里选择1950；
选择output surface raster，即输出图层目录和文件名；
如下图2所示。
图2
第三步：点击Environments（图3），选择General Settings（图4），将Extent设置为：Same as layer 西江流域。
点击OK，生成栅格面Kriging-雨量1（图5）。
图3
图4
图5
第四步：打开ArcToolbox/Spatial Analyst Tools/Surface/Contour工具，双击深蓝色工具，如下图6所示。
图6
第五步：选择input raster，即选择栅格图层Kriging-雨量1
选择output polyline features，即选择输入图层路径和名称，contour-kriging1
选择contour interval，这里设置为50，即每隔50mm一条等雨量线
如下图7所示。
图7
第六步：选择Environments（图8），选择Extent为same as layer 西江流域。
点击OK，生成等雨量线图图9。
其中黄色线条即为等值线。
图8
图9。
基于ArcGIS的绘制明暗等高线模型设计
工程技术科技创新导报 Science and Technology Innovation Herald65DOI：10.16660/ki.1674-098X.2019.07.065基于ArcGIS的绘制明暗等高线模型设计①卫亦航(西北农林科技大学资源环境学院 陕西咸阳 712100)摘 要：本文就当前利用ArcGIS软件制作明暗等高线通常存在所用工具多、输入参数多、数据冗余量大等问题，提出了在ArcGIS自定义的工具箱目录下，建立绘制明暗等高线的模型的方式，使其程序化、系统化，简化绘制步骤。
文章重点阐述了基于ArcGIS的绘制明暗等高线模型设计的基本思路，详尽说明了具体实现步骤，并总结了该模型相对于传统方式绘制明暗等高线的优势和特点。
关键词：ArcGIS 明暗等高线 模型中图分类号：TP31 文献标识码：A 文章编号：1674-098X(2019)03(a)-0065-03①作者简介：卫亦航（1997—），男，汉族，陕西西安人，本科在读，研究方向：时空数据关系及建模。
明暗等高线在地形分析中起着重要作用，因为明暗等高线比等高线更加直且具有立体感。
然而, 目前在ArcGIS 软件内，制作明暗等高线需要经历很多步骤，比如输入DEM, 生成等高线，栅格坡度及坡向分析、提取等高线、栅格重分类、栅格转矢量等。
这样的绘制方法不仅程序复杂、不易掌握；而且由于所用工具、输入参数较多、数据冗余量大、甚至还有可能造成软件停止工作或计算机死机。
所以简化明暗等高线的绘制步骤、将其程序化、系统化、封装是及其重要的。
对此，笔者提出了一种绘制明暗等高线的模型。
该模型位于ArcGIS自定义的工具箱目录下，用户通过在ArcGIS中选择目录菜单栏中的工具箱文件夹选择相应工具箱来调用此模型，从而达到输入所需参数后，一键生成明暗等高线的效果。
1 模型设计的总体思路1.1 原始数据的选取该模型的原始数据应使用特定地区的DEM即数字高程模型。
Arcgis 生成等值线和等值面的步骤
surfer9 与Arcgis生成等值线和等值面的步骤如下：1.准备surfer 用的Book1.dat 文件，格式如下："x" "y" "z" 116.471992 40.809975 232 116.335556 40.700542 1235 116.541626 40.713333 214 116.73349 40.798607 566 2.在surfer 中，选择Grid->data 菜单，打开book1.dat 文件，单击ok 生成book1.grd 文件 3.在surfer 中，选择file->open 菜单，打开book1.grd 文件，然后选择File->save as ,保存为book1.dem 4.在Arcgis中打开book1.dem文件，用spatial anylyst->surface anylisys->contour 工具在弹出的对话框中，等高线间隔填50（根据你的数据定）基高-50，确定生成contour.shp 5.用你准备好的区域的边界去剪切此等高线层，生成contour_clip.shp,见下图1。
6.用feature to point 工具生成contour_Clip_FeatureToPoint.shp(为生成等值面做准备）7. 用feature to polygon 工具，选择区域图层和contour_clip.shp ，lable layer 选contour_Clip_FeatureToPoint.shp 生成等值面，注意如果区域图层和contour_clip.shp 没有相交，要用buffer 工具向内（-0.005）生成新的区域，然后在用feature to polygon 工具,结果如图2 所示以上步骤生成的等值线和等值面带属性，光滑，可谓完美。
arcgis等值线注记
arcgis等值线注记ArcGIS是一款功能全面的GIS软件，其中等值线注记功能是其非常实用的一个功能之一。
等值线注记可以方便地显示出不同高度的等值线，并配以文字注记，使数据更易于理解和使用。
下面将为您详细介绍如何使用ArcGIS进行等值线注记操作。
步骤一：导入数据首先需要导入等高线的矢量数据，在ArcMap中打开“添加数据”对话框，选择需要导入数据的文件，然后将其加载到项目中。
步骤二：设置生成等值线接下来，需要设置生成等值线的方式。
在“属性”对话框中，选择“等高线”选项卡，可以设置生成等值线的方法、间隔等参数。
在这个步骤中，可以根据实际需求，合理地设置参数，以便获得合适的等值线。
步骤三：生成等值线在设置好生成等值线的参数后，点击“生成等值线”按钮，可以获得一组等值线的矢量数据。
这些等值线将根据设置的参数自动计算得出，生成并保存到指定的文件中。
步骤四：添加等值线注记在生成等值线后，需要添加等值线注记。
选择“注记”选项卡，在其中设置注记的样式、位置等参数，然后在等值线上添加注记。
这样可以使等值线更加直观地呈现出数据的变化情况，便于用户理解。
步骤五：编辑等值线注记编辑等值线注记是很重要的一步。
可以根据自己的需求编辑每个等值线注记的字体、颜色等属性，以便更好地制作出符合要求的地图。
ArcGIS提供了非常丰富的字体和颜色选择，可以满足用户的不同需求。
步骤六：输出地图编辑完等值线注记后，需要保存或输出地图。
在文件菜单下，选择“保存”或“输出地图”，可将当前制作的地图保存或输出至指定的文件中。
同时，也可以在输出地图的对话框中设置输出的格式和分辨率等参数，以便获得满意的结果。
总结通过上述几个简单的步骤，可以使用ArcGIS轻松实现等值线注记。
无论是制作地图还是数据分析，等值线注记是非常重要的一个步骤，有了这个功能的帮助，可以更准确地展示地理数据，提高数据的可视性和易读性，加快研究成果的产生。
用arcgis绘制等高线
用arcgis绘制等高线目录1.获得高程数据 (2)1.1空间地理数据云 (2)1.2Google地球 (2)2.导入高程数据 (3)2.1空间地理数据云DEM数据的导入 (3)2.2 Google地球取点数据的导入 (3)3.插值 (3)4.裁剪与相交 (4)4.1裁剪 (4)4.2相交 (4)5.绘制等高线 (5)6.处理等高线 (5)6.1拓扑 (5)6.2掩膜 (6)6.3平滑处理 (6)7.制图效果 (7)8.制图心得 (7)9.出图 (8)1.获得高程数据关于高程数据的来源主要有两种，分别是空间地理数据云和Google地球。
下面分别介绍获取方法。
1.1空间地理数据云1)注册空间地理数据云账号并登录2)在主页面点击“模型服务”，选择“DEM高程数据切割”并运行3)在新页面地图视口选择需要的区域，并单击下载，将其保存于制图文件夹中1.2Google地球1)下载Google地球取点工具，打开谷歌地图2)将目标区域选入Google地球的地图视口中，运行取点工具，选择需要的取点精度，点击开始取点3)取点结束后保存，并默认文件名为：采集文本12.导入高程数据基于不同高程数据来源，储存高程数据的格式不同，其也有不同的导入方式。
下面介绍两种高程数据的导入。
2.1空间地理数据云DEM数据的导入1)在ArcMap标准工具条中点击【导入数据】，在保存DEM数据的文件夹中选中下载的DEM数据，点击确定2.2 Google地球取点数据的导入1)打开取点工具所保存的文本文档数据文件，在最前面加一行，并输入““N”，“Y”，“X”，“Z””，其代表四列数据。
N列表示点号，Y列表示对应点的纬度，X列表示对应点的经度，Z列表示对应点的高程。
2)在Arcmap主菜单中单击【文件】→【添加数据】→【添加X,Y数据】，并在对话框中X字段、Y字段、Z字段中分别输入X、Y、Z，点击确定3.插值在空间地理数据云上下载的高程数据可以忽略此步，无需插值。
用arcgis做高程坡度坡向分析(等高线)
用ArcMap9.x 做地形分析：高程、坡度、坡向
来源：?
导入成功之后把cad文件图层下面的，除了Polyline，其他全部右键移除
打开创建TIN工具
在输入要素类，选PolyLine图层，选择Elevation字段，开始生成TIN
创建储存位置，确定
正在生成TIN
在图层上右击，属性，进行调整
问题解决
出现上面情况，可用如下办法解决，步骤如下：
1、按照最开始方式打开(添加数据)，选择该CAD图层下的Polyline图层，右
键--数据--导出数据--确定，导出完毕--确定，删除CAD整个图层；
2、创建TIN数据，按上面步骤依次进行即可。
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.
以下无正文。
arcgis首曲线和计曲线
在ArcGIS中，首曲线和计曲线是两种不同类型的等高线。
首曲线，也被称为基本等高线，是按基本等高距测绘的等高线。
这些等高线是表示地貌状态的主要线条，一般用细实线（0.15mm）描绘。
计曲线，也被称为加粗等高线，是为了便于判读等高线的高程而设定的。
从高程起算面开始，每隔四条首曲线就会有一条加粗的等高线，一般用粗实线（0.3mm）描绘，并在适当位置断开注记高程。
这种加粗的等高线是辨认等高线高程的依据。
以上信息仅供参考，建议查阅专业地理书籍或咨询专业人士获取更准确的信息。
5.Arcgis之明暗等高线分析建模
实习4 水文分析—分析建模一实习内容和意义内容：利用DEM 数据生成明暗等高线。
意义：通过明暗等高线的实例练习一个复杂模型的建立过程，熟练和掌握建模的全过程二数据准备精度相对较高的闽江流域DEM数据三具体操作步骤（1）建立模型1）在ArcMap 中单击自定义菜单，选择扩展模块命令,加载Spatial Analyst 模块；2）点击工具栏上的按钮，生成一个新的model；3）单击spatial analyst 工具中的表面工具集，将坡度工具拖拽至模型生成器窗中；4）在模型生成器窗口单击右键，选择创建变量命令，弹出数据类型选择对话框，选择栅格数据集。
5）右键单击栅格数据集，单击重命名命令，在弹出的对话框中输入DEM，将原始的栅格数据集重命名为DEM；6）单击添加连接图标，连接DEM和aspect图形要素；7）在模型生成器窗口中加载spatial analyst 工具的数学工具集，选择l逻辑中的小于和大于工具，在大于对话框文本框中输入45，同理，在less than对话框文本框中输入225；8）单击添加连接图标，分别连接aspect生成的栅格图形要素和大于、小于图形要素；9）在数学功能中选择加，将得出背光和受光面；10）单击添加连接图标，分别连接大于、小于生成的栅格图形要素和plus图形要素；11）加载转换工具下的从栅格工具集中的栅格转面工具，将以上结果转换为矢量；12）单击添加连接图标，连接步骤10)生成的结果和矢量面图形要素；13）打开spatial analyst 工具的表面工具集，将等值线工具拖拽到模型生成器窗口中，设置等高距为100；14）单击添加连接图标，连接DEM与等值线图形要素；15）选择analysis Tools下的提取工具集，选中标识工具拖拽到模型生成器窗口中；16）单击添加连接图标，分别连接步骤13)生成的等高线与步骤11)生成的矢量数据。
（2）设置参数右键单击模型图标选择属性命令。
mapgis绘制等高线方法
mapgis绘制等高线方法用Mapgis程序绘制物化探等值线图及点位数据图方法说明赵明亮（李金忠整理）一、建立数据表1、用电子表格建立成图元素表（不要表头，建议将平面坐标按Y、X、数据…列次序移到表前1、2…列，Y、X坐标分别为7位、6位整数）；2、另存为文本文件（制表符分隔）类型的新文件并取名(如文件名为茨竹箐原始数据表)。
二、Mapgiss投影转换1、打开Mapgiss程序主菜单→点击″实用服务″→点击″投影变换″→点击″P投影转换″→点击″U 用户文件投影转换″→打开文本文件(茨竹箐原始数据表)；2、选″指定分隔符″→指定坐标X、Y列（注意X、Y列可能倒置）；3、点击″设置分隔符″→选″Tab″及″空格″→点击″数据类型″→将所有的字符串点为″双精度″→在″属性名称所在行″选框中选择数据（注意数据不能选″无″）→在″加入″列选定所需的坐标及元素值→确定；4、点击″点图元参数″→选择子图参数（建议选编号35的圆点的子图号，高度宽度一般均为1，颜色为1）→确定；5、选″不需要投影″→点击″数据生成″→确定→关闭；6、另取点文件名（如茨竹箐数据投影)→保存→退出。
三、等值线图的Mapgiss的DTM分析1、打开Mapgiss程序主菜单→点击″空间分析″→点击″DTM分析″→点击″文件″→点击″打开数据文件″→点击″点数据文件″→打开点文件（如茨竹箐数据投影）；2、点击″处理点线（P）″→点击″点数据高程提取″→在″高程属性项″中点击要成图的元素的值→确定；3、点击″Tin模型″→点击″快速生成三角剖分网″→在是否保存选项中选择″否″；4、点击″Tin模型″→点击″删除三角剖分网边″→手工删除不合理的剖分网边；5、点击″Tin模型″→点击″追踪剖分等值线″；①选″等值线套区″→选″绘制色阶″→可选或不选″保留边界″→选″等值线光滑处理″→在″光滑度″选项中选择″高程度″；②点击″等值层值″→对等值线层分段参数中的″起始Z″、″终止Z″、″步长增″及″起始色″、″终止色″进行设置→点击″更新当前分段″→确定；③点击″线参数″→对等值线的参数进行统一设置或双击线图标进行线参数分别设置；④点击″注记参数″→对″注记的最大倾角″、″注记间最小允许距离″、″注记始层″、″频度″、″注记等值线线宽值″进行设置；A、点击″注记格式″→对小数位数、记数法等进行设置→前缀符号、后缀符号设置→确定；B、点击″注记字体″→对″字体尺寸″进行设置→点击″字体″，对字体（宋体、仿宋体、黑体等）设置、确定→点击″颜色″，对标注字体的颜色进行设置、确定→确定；C、对″轴向标尺″可选或不选→确定；⑤点击″文件″→点击″消除剖分工作区″→在是否保存选项中选择″否″；⑥关闭→存文件名（如茨竹箐点、茨竹箐线、茨竹箐面文件）。
山区和平原分别绘制等高线gis
山区和平原分别绘制等高线gis
绘制山区和平原的等高线需要使用地理信息系统（GIS）软件，其中包括一系列的操作步骤。
下面是大致的步骤：
1. 收集数据：获取山区和平原的数字高程模型（DEM）数据，通常是由航空激光雷达或卫星影像处理得到的。
2. 创建工作区：在GIS软件中创建一个新的工作区，以便进行数据处理和分析。
3. 导入数据：将DEM数据导入到GIS软件中。
4. 数据预处理：对导入的DEM数据进行预处理，包括填充孔洞、平滑处理等，以确保数据的准确性和一致性。
5. 创建等高线：使用GIS软件中的等高线提取工具，根据DEM数据生成等高线。
可以选择等高线的间距和级别，以适应具体需求。
6. 调整等高线样式：根据需要，可以调整等高线的颜色、线宽和标注，以提高可视化效果。
7. 添加地理要素：根据需要，在等高线图上添加地理要素，如河流、道路、城市等。
8. 导出结果：将制作完成的等高线图导出为图像文件（如JPEG、PNG）或地理数据文件（如Shapefile、KML）。
请注意，以上步骤仅是大致指引，实际操作可能会因所使用的GIS软件而有所不同。
同时，绘制等高线需要专业的技术和数据支持，建议在进行操作之前，适当学习相关的GIS技术知识或寻求专业人士的助力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用arcgis绘制等高线
目录
1.获得高程数据 (2)
1.1空间地理数据云 (2)
1.2Google地球 (2)
2.导入高程数据 (3)
2.1空间地理数据云DEM数据的导入 (3)
2.2 Google地球取点数据的导入 (3)
3.插值 (3)
4.裁剪与相交 (4)
4.1裁剪 (4)
4.2相交 (4)
5.绘制等高线 (5)
6.处理等高线 (5)
6.1拓扑 (5)
6.2掩膜 (6)
6.3平滑处理 (6)
7.制图效果 (7)
8.制图心得 (7)
9.出图 (8)
关于高程数据的来源主要有两种，分别是空间地理数据云和Google地球。
下面分别介绍获取方法。
1.1空间地理数据云
1)注册空间地理数据云账号并登录
2)在主页面点击“模型服务”，选择“DEM高程数据切割”并运
行
3)在新页面地图视口选择需要的区域，并单击下载，将其保存
于制图文件夹中
1.2Google地球
1)下载Google地球取点工具，打开谷歌地图
2)将目标区域选入Google地球的地图视口中，运行取点工具，
选择需要的取点精度，点击开始取点
3)取点结束后保存，并默认文件名为：采集文本1
基于不同高程数据来源，储存高程数据的格式不同，其也有不同的导入方式。
下面介绍两种高程数据的导入。
2.1空间地理数据云DEM数据的导入
1)在ArcMap标准工具条中点击【导入数据】，在保存DEM数据
的文件夹中选中下载的DEM数据，点击确定
2.2 Google地球取点数据的导入
1)打开取点工具所保存的文本文档数据文件，在最前面加一行，
并输入““N”，“Y”，“X”，“Z””，其代表四列数据。
N列表示
点号，Y列表示对应点的纬度，X列表示对应点的经度，Z列
表示对应点的高程。
2)在Arcmap主菜单中单击【文件】→【添加数据】→【添加
X,Y数据】，并在对话框中X字段、Y字段、Z字段中分别输
入X、Y、Z，点击确定
3.插值
在空间地理数据云上下载的高程数据可以忽略此步，无需插值。
用Google地球取点下载的高程数据相当于点要素，需要插值转化为删格数据，然后才能绘制等高线。
具体步骤如下：
1)在Arcmap标准工具条中单击【ArcToolbox窗口】
2)在弹出窗口中依次点击【Spatial Analyst 工具】→【插值】
→【克里金插值】
3)在弹出对话框中选择需要插值的文件“采集文本1.txt”，
并选择Z字段作为插值对象，点击【确定】
4)插值完成并生成删格数据
4.裁剪与相交
针对两种不同来源的高程数据，经过以上处理后，我们便可以对其进行裁剪、相交处理并绘制等高线，其步骤大同小异。
注意，裁剪和相交是两种方法，异曲同工。
4.1裁剪
1)在Arcmap标准工具条中单击【ArcToolbox窗口】
2)在弹出窗口中依次点击【数据管理工具】→【栅格】→【删
格数据处理】→【裁剪】
3)在弹出对话框中选择需要裁剪的删格数据并输入，选择输出
范围为底图，点击【确定】
4)裁剪过程完成并生成新的栅格数据
4.2相交
1)在Arcmap标准工具条中单击【ArcToolbox窗口】
2)在弹出窗口中依次点击【分析工具】→【叠加分析】→【相
交】
3)选择用于直接绘制等高线的任意栅格图层和地貌图层，点击
【确定】，便可得到与地貌图同等大小的等高线图
5.绘制等高线
等高线的绘制也是在【 ArcToolbox 窗口】中进行的，其具体绘制步骤如下：
1)在Arcmap标准工具条中单击【ArcToolbox窗口】
2)在弹出窗口中依次点击【Spatial Analyst 工具】→【表面
分析】→【等值线】
3)在弹出对话框中选择绘制等高线的栅格数据并输入，确定合
适的等值线间距，点击【确定】
4)等值线绘制过程基本完成，之后在内容列表中右击等值线图
层Contour-Krigin，单击【属性】，在弹出对话框中单击【标
注】选项卡，方法默认为“以相同方式为所有要素加标注”，
标注字段选择“Contour”，并设置字体、大小，最后点击确
定
6.处理等高线
关于等值线的处理，其方法有很多种，但主要目的都是让我们绘制的等值线更加美观，更加科学。
这里主要用到的是拓扑、掩膜和光滑处理。
6.1拓扑
1)拓扑的创建需要用数据集文件，在标准工具条单击【目录】，
在弹出窗口中右击“九江地貌”文件地理数据库，依次选择
【新建】→【要素数据集】，在弹出对话框命名其为【等值线
拓扑】
2)右击“地貌拓扑”文件，选择【添加要素】，在弹出对话框选
择Contour-Krigin要素，单击【确定】
3) 打开ArcCatalog，选择“九江地貌”文件，在内容列表中
找到“等值线拓扑”文件地理数据库要素数据集，右击后依
次选择【新建】→【拓扑】，输入拓扑名称为“Topology等
值线”，设置拓扑容差为0.001米，单击【下一步】，在【选
择参与到拓扑中的要素类】列表中选择Contour要素，单击
【下一步】，等级数设为1，单击【下一步】，要素的规则设
置为不能与其他线要素相交，单击【确定】
4）回到ArcMap中并在【ArcToolbox窗口】中找到【拓扑】→
【拓扑验证】
5）在地图视口中右击，选择并处理错误
6.2掩膜
1）在Arcmap标准工具条中单击【ArcToolbox窗口】
2）在弹出窗口中依次点击【掩膜工具】→【要素轮廓线掩膜】3）在弹出对话框中，输入图层选择Contour-Krigin ，并输入合适比例，单击确定，完成掩膜
6.3平滑处理
1）在Arcmap标准工具条中单击【ArcToolbox窗口】
2）然后依次点击【制图工具】→【制图综合】→【平滑线】，最后输入等高线图层，设置容差，点击【确定】便可生成
平滑的等值线
7.制图效果
8.制图心得
喜欢学习这个软件，因为它的实用性强，方便，能够大大提高工作效率。
对于我们初学者，我认为学习软件的最大忌讳就是一步步的问别人，从而直接又顺利地完成老师留下的作业。
这样看似是高效学习，但很难掌握原理以及学习更多的东西。
我认为只有自己不断地应用软件、不断地阅读相关资料以及向老师请教百思不得其解的问题，只有这样才能发现更多的问题，解决更多的问题，学到更多的知识。
