铝挤压成型的工艺特点及其优缺点分析
铝合金挤出成型工艺
铝合金挤出成型工艺铝合金挤出成型工艺是一种常用的金属加工方法，通过挤压加工铝合金材料，可以制造出各种形状复杂的铝合金制品。
在工业生产中，铝合金挤出成型技术被广泛应用于汽车、航空航天、建筑、电子等领域。
本文将深入探讨铝合金挤出成型工艺的原理、应用及发展趋势。
1.铝合金挤出成型的原理及过程详解铝合金挤出成型，是一种将加热后的铝合金坯料通过压力作用，使其进入模具中，并在模具的形状引导下，产生塑性变形，最终获得所需截面形状和尺寸的加工方法。
在挤压过程中，铝合金坯料在模具内受到一定压力的作用，从而产生塑性流动，使其顺利地填充模具，形成所需的产品形状和尺寸。
此过程涵盖了加热、压力施加、塑性变形、冷却等多个环节，对工艺参数和设备要求较高。
2.铝合金挤出成型的优势及重要性铝合金挤出成型相较于其他加工方法，具有显著的优势。
首先，该方法能够生产出具有高精度和高复杂度的产品，满足各种客户需求，具有较强的市场竞争力。
其次，铝合金挤出成型可以提高材料利用率，减少废料产生，有利于节约资源和保护环境，降低生产成本。
此外，该方法还能够在提高产品质量和降低生产成本方面取得明显成效，有助于企业提高经济效益。
3.铝合金挤出成型在国内外的发展现状及趋势随着我国经济的快速发展，铝合金挤出成型技术在航空航天、交通运输、建筑、电子等领域得到广泛应用。
近年来，我国铝合金挤出成型技术取得了显著的进步，不仅实现了高速、高效、高精度的生产，还大幅提高了材料利用率。
在国际市场上，铝合金挤出成型技术也备受关注，各国纷纷加大研发力度，以期在激烈的市场竞争中占得先机。
4.铝合金挤出成型技术的发展方向及挑战未来，铝合金挤出成型技术的发展方向将主要包括以下几个方面：提高生产效率，降低能耗；提高产品精度，实现精细化生产；研发新型模具材料，提高模具寿命；发展绿色制造，减少废弃物产生。
然而，在技术发展过程中，铝合金挤出成型面临着一系列挑战，如设备研发、工艺优化、环保要求等。
铝合金挤压工序中的主要缺陷分析及质量控制方法(DOC)
一、缩尾在某些挤压制品的尾端，经低倍检查，在截面的中间部位有不合层形似喇叭状现象,称为缩尾。
时常可以见到一类缩尾或者二类缩尾两种情况。
一类缩尾位于制品的中心部位，呈皱褶状裂缝或者漏斗状孔洞。
二类缩尾位于制品半径 1/2 区域,呈环状或者月芽状裂缝。
有时在离制品表面层 0。
5-2mm 处浮现连续的或者不连续的不合层裂纹或者裂纹痕迹，有人把它称为第三类缩尾。
普通正向挤压制品的缩尾比反向挤压的长，软合金比硬合金的长。
正向挤压制品的缩尾多表现为环形不合层，反向挤压制品的缩尾多表现为中心漏斗状。
金属挤压到后端，堆积在挤压筒死角或者垫片上的铸锭表皮和外来夹杂物流入制品中形成二次缩尾；当残料留得过短，制品中心补缩不足时，则形成一类缩尾。
从尾端向前，缩尾逐渐变轻以至彻底消失。
1、残料留得过短或者制品切尾长度不符合规定;2、挤压垫不清洁,有油污；3、挤压后期，挤压速度过快或者蓦地增大；4、使用已变形的挤压垫(中间凸起的垫)；5、挤压筒温度过高;6、挤压筒和挤压轴不对中；7、铸锭表面不清洁，有油污，未车去偏析瘤和折叠等缺陷;8、挤压筒内套不光洁或者变形，未及时用清理垫清理内衬。
1、按规定留残料和切尾；2、保持工模具清洁干净；3、提高铸锭的表面质量；4、合理控制挤压温度和速度，在平稳挤压；5、除特殊情况外，严禁在工、模具表面抹油；6、垫片适当冷却。
二、粗晶环有些铝合金的挤压制品在固溶处理后的低倍试片上,沿制品周边形成粗大再结晶晶粒组织区，称为粗晶环.由于制品外形和加工方式不同,可形成环状、弧状及其他形式的粗晶环。
粗晶环的深度同尾端向前端逐渐减小以至彻底消失。
期形成机理是由热挤压后在制品表层形成的亚晶粒区，加热固溶处理后形成粗大的再结晶晶粒区。
1、挤压变形不均匀‘2、热处理温度过高，保温时间过长，使晶粒长大;3、便金化学成份不合理；4、普通的可热处理强化合金经热处理后都有粗晶环产生，特别是 6A02,2A50 等合金的型、棒材最为严重，不能消除，只能控制在一定范围内 ;5、挤压变形小或者变形不充分，或者处于临界变形范围,易产生粗晶环。
铝合金挤压成型工艺
铝合金挤压成型工艺铝合金挤压成型工艺是一种常见的金属加工方法，通过将铝合金材料加热至一定温度，然后通过挤压机将其挤压成所需形状的工件。
该工艺具有高效、精准、重复性好等优点，在许多工业领域得到广泛应用。
本文将对铝合金挤压成型工艺进行详细介绍。
一、工艺流程铝合金挤压成型工艺的一般流程包括材料准备、加热、模具设计、挤压加工、冷却和后续处理等环节。
1.材料准备铝合金挤压成型的首要工作是选取合适的铝合金材料。
通常选择具有良好塑性和可挤压性的铝合金，如6063、6061等。
在选取材料时，还需要考虑工件的用途、强度要求和耐腐蚀性等因素。
2.加热选取好的铝合金材料后，需要将其加热至一定温度。
加热的目的是使铝合金材料变软和可塑性增加，便于进行挤压加工。
加热温度一般控制在材料的连续搬运温区。
3.模具设计模具设计是铝合金挤压成型工艺中非常关键的一环。
模具的设计需要考虑工件的形状、尺寸、挤压比和冷却方式等因素。
合理的模具设计可以确保工件的质量和尺寸精度。
4.挤压加工在加热和模具设计完成后，将铝合金材料放入挤压机中进行挤压加工。
挤压机通过给定的冲程和行程将铝合金材料挤压入模具中，并形成所需形状的工件。
挤压过程需要控制好挤压速度和压力，以保证工件的质量和形状。
5.冷却挤压完成后，将工件进行冷却以增加其强度和硬度。
冷却可以通过自然冷却或水冷方式进行。
6.后续处理部分工件需要进行后续处理，如修整、打磨、抛光等工序，以进一步提高工件的表面质量和光洁度。
二、工艺参数及影响因素铝合金挤压成型工艺中的一些关键参数包括挤压温度、挤压速度、挤压比和模具温度等。
1.挤压温度挤压温度是指将铝合金材料加热至一定温度后进行挤压加工的温度。
挤压温度的选择需要考虑材料的可塑性和粘度，一般在材料的连续搬运温区进行挤压。
2.挤压速度挤压速度是指铝合金材料在挤压机中的运动速度。
挤压速度的选择需要平衡生产效率和工件质量的要求，过快的挤压速度可能导致工件表面粗糙，过慢的挤压速度可能影响生产效率。
铝挤压成型的工艺特点及其优缺点分析

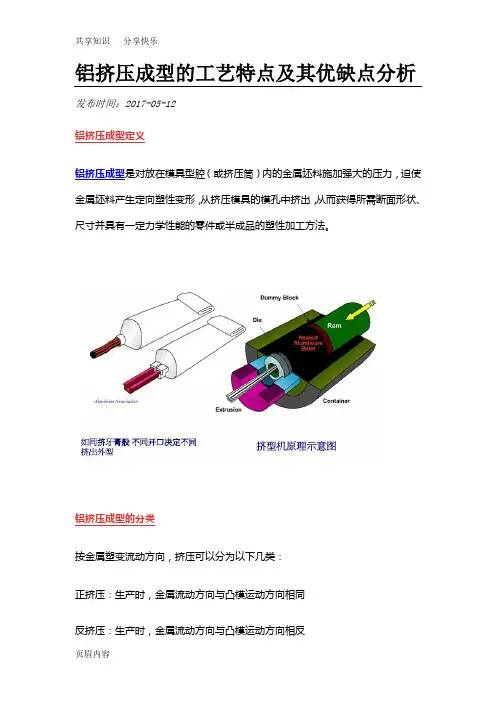

铝挤压成型的工艺特点及其优缺点分析发布时间：2017-05-12铝挤压成型定义铝挤压成型是对放在模具型腔（或挤压筒）内的金属坯料施加强大的压力，迫使金属坯料产生定向塑性变形，从挤压模具的模孔中挤出，从而获得所需断面形状、尺寸并具有一定力学性能的零件或半成品的塑性加工方法。
铝挤压成型的分类按金属塑变流动方向，挤压可以分为以下几类：正挤压：生产时，金属流动方向与凸模运动方向相同反挤压：生产时，金属流动方向与凸模运动方向相反复合挤压：生产时，坯料一部分金属流动方向与凸模运动方向相同，另一部分金属流动方向与凸模运动方向相反径向挤压：生产时，金属流动方向与凸模运动方向成90度铝挤压成型的工艺特点1、在挤压过程中，被挤压金属在变形区能获得比轧制锻造更为强烈和均匀的三向压缩应力状态，这就可以充分发挥被加工金属本身的塑性；2、挤压成型不但可以生产截面形状简单的棒、管、型、线产品，还可以生产截面形状复杂的型材和管材；3、挤压成型灵活性大，只需要更换模具等挤压工具，即可在一台设备上生产形状规格和品种不同的制品，更换挤压模具的操作简便快捷、省时、高效；4、挤压制品的精度高，制品表面质量好，还提高了金属材料的利用率和成品率；5、挤压过程对金属的力学性能有良好的影响；6、工艺流程短，生产方便，一次挤压即可或得比热模锻或成型轧制等方法面积更大的整体结构件，设备投资少、模具费用低、经济效益高；7、铝合金具有良好的挤压特性，特别适合于挤压加工，可以通过多种挤压工艺和多种模具结构进行加工。
铝挤压成型的优点1、提高铝的变形能力。
铝在挤压变形区中处于强烈的三向压应力状态，可以充分发挥其塑性，获得大变形量。
2、制品综合质量高。
挤压成型可以改善铝的组织，提高其力学性能，其挤压制品在淬火时效后，纵向（挤压方向）力学性能远高于其他加工方法生产的同类产品。
与轧制、锻造等加工方法相比，挤压制品的尺寸精度高、表面质量好。
3、产品范围广。
挤压成型不但可以生产断面形状简单的管、棒、线材，而且还可以生产断面形状非常复杂的实心和空心型材、制品断面沿长度方向分阶段变化的和逐渐变化的变断面型材，其中许多断面形状的制品是采用其他塑性加工方法所无法成形的。
铝合金挤压工序中的主要缺陷分析及质量控制方法
铝合金挤压工序中的主要缺陷分析及质量控制方法1.剪切错位：剪切错位是指型材在挤压过程中金属流量差异引起的未能连接好，比如断裂、剪切外观等。
其原因可能是挤压机的夹杂物太多，挤压头设计不合理，挤压机调节不当等。
质量控制方法包括：挤压头设计要合理，挤压机及工艺参数设置要适当，挤压机设备应定期检查。
2.面蚀和表面瑕疵：铝合金挤压过程中，可能出现面蚀和表面瑕疵，比如气泡、黑点、斑纹等。
其原因可能是原料中含有杂质，型材表面未处理好，脱模剂过多等。
质量控制方法包括：选择高质量的原料，严格控制脱模剂的使用量，对挤压头和模具进行定期维护和清洁。
3.挤压头磨损：挤压头在长期使用过程中，会出现磨损，从而导致挤压出来的铝合金型材出现缺陷，比如形状不规则、尺寸不准确等。
其原因可能是挤压头及模具的材质不合适，挤压头与模具接触不均匀等。
质量控制方法包括：定期检查挤压头及模具的磨损情况，及时更换磨损严重的部件。
4.型材表面氧化：铝合金挤压后的型材表面容易发生氧化，影响了其美观度和耐腐蚀性。
其原因可能是挤压过程中未采取适当的防护措施，比如采用带油脂的挤压头。
质量控制方法包括：在挤压过程中采取适当的防护措施，比如清洁型材表面，使用抗氧化剂等。
5.尺寸偏差：铝合金挤压后的型材尺寸偏差可能会导致装配困难或无法达到设计要求。
其原因可能是挤压机设备及工艺参数设置不准确，挤压模具磨损严重等。
质量控制方法包括：严格控制挤压机及工艺参数设置，及时更换磨损的模具。
总之，铝合金挤压工序中的缺陷主要包括剪切错位、面蚀和表面瑕疵、挤压头磨损、型材表面氧化和尺寸偏差等。
通过选择合适的原料，合理设计挤压机及模具，严格控制工艺参数，及时维护和更换设备和模具等方式，可以有效地控制和消除这些缺陷，提高铝合金挤压工序的质量。
铝挤压成型的工艺特点及其优缺点分析
铝挤压成型的工艺特点及其优缺点分析首先，铝挤压成型具有高效性。
由于挤压成型是通过挤出机将铝合金材料从模具中挤压出来，整个过程可以实现自动化操作，大大提高了生产效率。
挤压成型速度快，生产速度大大加快，能够满足大批量生产的需求。
其次，铝挤压成型具有灵活性。
通过改变挤出机和模具的组合，可以制造出各种截面形状不同的铝制品。
从简单的杆状、管状产品到复杂的异型型材，挤压成型都可以实现。
这种灵活性使得铝挤压成型能够满足各种不同应用领域对铝制品的需求。
最后，铝挤压成型具有良好的可塑性。
铝合金材料在挤压过程中可以通过模具的挤压力将其塑造成各种复杂的形状。
挤压后的铝制品表面光滑，尺寸精确，质量稳定。
此外，铝合金具有良好的可加工性，可通过热处理进行强度调控，满足不同领域的使用要求。
1.低能耗：挤压成型是一种热成形加工方法，其能耗相对于其他金属加工方法较低，能够节约能源。
2.高生产效率：挤压成型能够实现大批量自动化生产，生产速度快，效率高。
3.成型精度高：挤压成型能够实现复杂形状的精确塑造，产品尺寸精度高，表面光滑。
4.良好的机械性能：挤压后的铝制品具有良好的强度和韧性，能够满足各种应用领域的需求。
5.可回收性：铝是一种可回收利用的金属材料，挤压成型过程中产生的废料可以回收再利用。
然而，铝挤压成型也存在一些缺点：1.模具制造成本较高：挤压成型需要使用专用模具，模具的制造和维护成本较高，对生产企业的投资较大。
2.适用性受限：铝挤压成型适用于中低压成型，对于高压的挤压成型需求无法满足。
3.变形控制难度较大：由于挤压成型是通过对铝合金材料施加挤压力来实现塑性变形，因此在挤压过程中控制材料的变形也是一项难度较大的工作。
总体而言，铝挤压成型具有高效性、灵活性和可塑性等显著特点，能够满足各种不同领域的需求。
随着工艺和设备的不断进步，铝挤压成型在铝制品加工领域的应用前景更加广阔。
挤压铸造原理及缺陷分析
挤压铸造原理及缺陷分析挤压铸造技术与传统金属型重力铸造相比区别较大，对于某些铸件的生产有独特优势，然而实际生产中出现的一些铸造缺陷，成因也不同于传统铸造，本文试图从原理和生产实际出发，分析挤压铸造的原理和流程参数，及其铸造常见缺陷，利用技术上的经验和实践提出改进方法，已达到推进该项铸造技术的推广，减少损失。
挤压铸造原理及特点1.1.基本原理挤压铸造又可称为液态模锻，是将金属或合金升温至熔融态，不加处理注入到敞口模具中，立即闭合模具，让液态金属充分流动以充填模具，初步到达制件外部形状，随后施以高压，使温度下降已凝固的外部金属产生塑性变形，而内部的未凝固金属承受等静压，同步发生高压凝固，最后获得制件或毛坯的方法。
由于高压凝固和塑性变形同时存在，制件无缩孔、缩松等缺陷，组织细密，力学性能高于铸造方法，接近或相当锻造方法；无需冒口补缩和最后清理，因而液态金属或合金利用率高，工序简化，为一具有潜在应用前景的新型金属加工工艺。
1.2.挤压铸造的特点挤压铸造的工艺对铸造设备有特殊的要求，并且目前只对部分铸件有较好的效果。
首先，挤压铸造设备，需要提供低速但流量较大的液态金属填充能力，速度约为0.5~3m/s，流量可达1~5kg/s，这样熔融态金属才能平稳地将铸型内气体排出，并填充铸型，随后铸型填满的瞬间，应能将铸型内铸造比压提升到60~100MPa，这样合金便能在高压下凝固成型。
由于前述的低速大流量，且挤压铸造内浇道有冒口补缩的作用，内浇道口径较大，且位于铸件最肥厚的部位。
由于上述特点，挤压铸造适合厚壁铸件，但铸件尺寸不宜太大。
与压铸相同，挤压铸造只可使用脱模剂，不适用保温涂料，故而金属凝固速度极快，达到300~400摄氏度/s，与金属型重力铸造冷却速度相比，达到了其3~5倍，伸长率高于其他铸造方法约2~3倍。
挤压铸造的生产工艺流程以直径190系列的铝活塞为例，介绍挤压铸造的工艺流程，挤压铸造借鉴于压力铸造和模锻工艺，其大体工艺流程为把液态金属直接浇入金属模内。
5052铝合金挤压工艺
5052铝合金挤压工艺5052铝合金是一种常用的铝合金材料，具有良好的耐腐蚀性和可焊性。
挤压工艺是一种常用的加工方法，可以将5052铝合金加工成各种形状的材料。
本文将介绍5052铝合金挤压工艺的原理、优缺点以及应用领域。
一、5052铝合金挤压工艺的原理挤压是通过将加热的铝合金材料放入挤压机中，利用挤压机的压力将材料挤压出所需形状的工艺。
5052铝合金挤压工艺主要分为以下几个步骤：1. 材料准备：将5052铝合金材料切割成适当的长度，清洁表面，去除杂质。
2. 加热：将准备好的5052铝合金材料加热至适当温度，通常为材料的40%~70%熔点。
3. 挤压：将加热好的5052铝合金材料放入挤压机中，通过挤压机的压力将材料挤压出所需形状。
4. 冷却：将挤压好的5052铝合金材料放置在冷却设备中，使其迅速冷却，固化成所需形状。
5052铝合金挤压工艺具有以下优点：1. 精度高：挤压工艺可以制造各种复杂形状的铝合金制品，具有较高的精度和尺寸一致性。
2. 节约材料：挤压工艺可以最大限度地利用材料，减少浪费。
3. 良好的机械性能：挤压工艺可以使5052铝合金材料具有良好的力学性能，提高其强度和硬度。
4. 良好的耐腐蚀性：5052铝合金具有良好的耐腐蚀性，挤压工艺不会破坏其耐腐蚀性能。
然而，5052铝合金挤压工艺也存在一些缺点：1. 能耗较高：挤压工艺需要加热材料，消耗较多的能源。
2. 设备要求高：挤压机设备较为复杂，需要具备较高的技术水平和设备要求。
三、5052铝合金挤压工艺的应用领域5052铝合金挤压制品广泛应用于航空航天、汽车制造、电子电器、建筑装饰等领域。
具体应用包括：1. 航空航天领域：5052铝合金挤压制品可以用于飞机外壳、机翼、起落架等部件。
2. 汽车制造：5052铝合金挤压制品可以用于汽车车身、车门、车窗等部件，具有减轻车身重量、提高燃油经济性的优势。
3. 电子电器：5052铝合金挤压制品可以用于电子电器外壳、散热器等部件，具有良好的导热性能。
铝压延和铝挤压
铝压延和铝挤压铝是一种常见的金属材料，广泛应用于工业、建筑、交通运输等领域。
铝材料可以通过不同的加工方式获得不同的特性，其中铝压延和铝挤压是两种比较常用的加工方法。
本文将着重介绍铝压延和铝挤压的基本概念、加工过程、优缺点以及应用领域。
一、铝压延铝压延是一种常用的加工方法，可以将铝板材、铝带材等平面材料变形成不同形状的材料，包括片材、盘材、筒材、异形材等不同形态的产品。
铝压延是将铝材料放在压延机上，经过多次轧制、扭曲和拉伸等加工方式，以达到所需的形状和尺寸。
铝压延的过程一般分为预热、轧制、回火、冷却等多个步骤。
首先需要将铝板材或带材进行预热，以提高材料的塑性和可加工性。
然后将材料放在压延机上，经过多次轧制和扭曲以达到所需的形状和尺寸。
在轧制过程中，需要不断调整机器的加工参数以获得最佳的加工效果和产品质量。
最后将加工完的产品通过回火和冷却处理来提高强度和硬度等性能。
铝压延的优点在于工艺简便、生产效率高、成本相对较低、产品尺寸精度高等。
由于铝压延可以通过不同的工艺和参数调节来获得不同的性能特征，因此广泛应用于制造铝制品、建筑材料、航空航天等领域。
二、铝挤压铝挤压是一种通过挤压机将铝材料挤出成形的加工方式。
铝挤压可以将纯铝或铝合金材料挤出成不同的形状，如角材、管材、圆材、异形杆材等。
同样需要经过预热、挤压、冷却等多个步骤。
铝挤压的加工过程一般分为加热、模具加工、挤压、冷却等多个步骤。
首先需要将铝材料进行加热，以使其更易于挤压成形。
然后将加热后的铝材料送入模具加工区，通过形成模具的形状来挤压成形。
最后再进行冷却处理以提高强度和硬度等性能。
铝挤压的优点在于挤压过程中可以获得较高的纵向拉伸强度和横向扭曲强度，也可以在挤压过程中添加不同的合金元素以获得不同的性能特征。
铝挤压的缺点在于生产成本相对较高，模具制造比较复杂，加工精度要求较高。
由于铝挤压可以获得不同形状的铝制品，因此广泛应用于建筑材料、车辆零部件、航空航天等多个领域。
铝合金挤压型材几种常见缺陷解析
挤压铝型材表面颗粒状毛刺的形成原因与对策在铝型材的挤压生产中，型材表面不同程度的存在一些小颗粒吸附在型材表面上，这种的缺陷，仅有轻微手感，不仔细观察或手摸较难发现。
但它严重影响氧化、电泳涂漆及喷涂型材的表面美观，降低了生产效率和成品率，更是高档装饰型材的致命缺陷。
因此，对其形成机理进行分析，同时在挤压生产实践中不断地观察分析，总结其成因，及时采取措施，是减少或杜绝这种缺陷的出现的有效手段。
一、颗粒吸附成因分析1、挤压型材表面出现的颗粒状毛刺分为四种：1)空气尘埃吸附，燃煤铝棒加热炉产生的灰尘、铝屑、油污及水份凝结成颗粒附着在热的型材表面。
2)铝棒中的杂质，如：精炼不充分遗留的金属夹杂物和非金属夹杂物。
3)时效炉内的灰尘附着。
4)铝棒中的缺陷及成分中的β相AlFeSi在高温下析出，使金属塑性降低，抗拉强度降低，产生颗粒状毛刺。
“吸附颗粒”的形成2、原因1)铝棒质量的影响由于高温铸造，铸造速度快，冷却强度大，造成合金中的β相AlFeSi不能及时转变为球状α相AlFeSi，由于β相AlFeSi在合金中呈现针状组织，硬度高、塑性差，抗拉强度很低，在高温挤压时不仅会诱发挤压裂纹，而且会产生颗粒状毛刺，这种毛刺不易清理，手感强烈，颗粒附近常伴随有蝌蚪状拖尾，在金相显微镜下观察，呈现灰褐色，成分中富含铁元素。
铝棒中的杂质影响，铝棒在熔铸过程中，精炼不充分，泥土、精炼剂、覆盖剂以及粉末涂料和氧化膜夹杂等混入棒中，这些物质在挤压过程中，使金属的塑性和抗拉强度显著降低，极易产生颗粒状毛刺。
棒的组织缺陷常见的有疏松、晶粒粗大、偏析、光亮晶粒等，所有这些铸棒缺陷有一个共同点，就是与铸棒基体焊合不好，造成了基体流动的不连续性，在挤压过程中，夹渣极易从基体中分离出来，通过模具的工作带时，粘附在入口端，形成粘铝，并不断被流动的金属拉出，极易产生颗粒状毛刺。
2)模具的影响在挤压生产中，模具是在高温高压的状态下工作的，受压力和温度的影响，模具产生弹性变形。
铝挤压过程缺陷分析与质量控制
铝挤压过程缺陷分析与质量控制铝挤压是一种常见的金属成形工艺，适用于生产各种各样的铝合金型材。
然而，在铝挤压过程中，可能会出现各种缺陷，这些缺陷对产品的质量和性能有很大影响。
因此，对铝挤压过程中的缺陷进行分析和质量控制非常重要。
1.热裂纹：铝合金在高温下容易发生热裂纹，这是由于材料内部的应力超过了其本身的强度或受到外部影响造成的。
为了避免热裂纹的产生，可以采取以下措施：降低挤压温度、提高挤压速度、添加合适的合金元素、采用合适的模具设计等。
2.挤压线：挤压线是指铝型材表面上呈现出的横向凹槽，通常是由于挤压过程中模头或模具中的污染物、气泡等引起的。
为了避免挤压线的产生，应加强模具的清洁和维护，并确保挤压过程中的材料干净。
3.冷裂纹：冷裂纹是指在挤压过程中铝型材表面的纵向或横向发现细小的裂纹。
这通常是由于铝合金在冷却阶段中由于收缩而引起的。
为了避免冷裂纹的产生，应控制挤压温度和冷却速度，避免快速冷却。
4.噪音：挤压过程中可能会产生噪音，通常是由于模具和模头接触不良造成的。
为了减少噪音，应加强模具和模头的维护，确保其质量和精度。
为了控制上述缺陷，需要采取以下质量控制措施：1.合理设计模具：模具的设计应考虑到产品形状、尺寸和挤压参数，并确保模具材料的质量和精度。
2.控制挤压温度和速度：合理的挤压温度和速度能够有效降低裂纹和缺陷的产生。
3.加强材料控制：使用干净的铝材，避免污染物和气泡的存在，以减少缺陷的产生。
4.加强模具维护：定期对模具进行检查和维护，确保其良好的工作状态。
5.进行挤压过程监控：对挤压过程进行实时监控，及时调整挤压参数，以保证产品的质量。
总之，铝挤压过程缺陷的分析和质量控制对于提高产品的质量和性能非常重要。
通过合理的设计和工艺控制，可以有效地减少各种缺陷的产生，提高产品的质量和竞争力。
铝合金挤压成型工艺
铝合金挤压成型工艺铝合金挤压成型工艺是一种常用的金属成型工艺，广泛应用于航空航天、汽车制造、建筑等领域。
本文将从工艺原理、设备和应用等方面进行介绍。
一、工艺原理铝合金挤压成型是指将加热至柔软状态的铝合金坯料放入挤压机的料斗中，通过挤压机的压力和模具的作用，使铝合金坯料在一定的温度和变形条件下，通过模具的缝隙挤压成型，从而得到所需形状的铝合金材料。
铝合金挤压成型的工艺原理主要包括以下几个方面：1. 坯料预热：铝合金坯料通过加热炉进行预热，使其达到适宜的挤压温度，提高材料的塑性和变形能力。
2. 挤压过程：将预热后的铝合金坯料放入挤压机的料斗中，通过挤压机的运动和模具的作用，使材料在一定的温度和变形条件下，通过模具的缝隙挤压成型。
3. 冷却处理：挤压成型后的铝合金材料需要进行冷却处理，以使其达到所需的力学性能和物理性能。
二、设备铝合金挤压成型的设备主要包括挤压机、加热炉和模具等。
挤压机是铝合金挤压成型的核心设备，其主要由机架、油缸、传动机构和控制系统等组成。
加热炉用于对铝合金坯料进行预热处理，以提高材料的塑性和变形能力。
模具是铝合金挤压成型的重要工具，其形状和结构决定了最终产品的形状和尺寸。
三、应用铝合金挤压成型工艺在各个领域都有广泛的应用，主要体现在以下几个方面：1. 航空航天领域：铝合金挤压成型可以制造轻量化的航空航天结构件，如飞机翼梁、机身外壳等。
铝合金材料具有高强度、高刚度和良好的耐腐蚀性能，适合用于航空航天领域的要求。
2. 汽车制造领域：铝合金挤压成型可以制造汽车车身结构件，如车门、车顶等。
铝合金材料具有优良的耐腐蚀性能和轻质化特点，可以减轻汽车重量，提高燃油效率。
3. 建筑领域：铝合金挤压成型可以制造建筑结构件，如窗框、门框等。
铝合金材料具有良好的耐候性和装饰性能，可以满足建筑领域对于外观和环境要求。
4. 电子电器领域：铝合金挤压成型可以制造电子电器外壳，如手机壳、笔记本电脑外壳等。
铝合金材料具有良好的导热性能和抗电磁干扰能力，可以保护电子元器件的安全运行。
铝合金挤压成型工艺研究
铝合金挤压成型工艺研究铝合金是在工业和建筑领域中广泛应用的一种材料，其具有轻质、强度高、导热性好、抗腐蚀性强等优点。
而铝合金挤压成型技术则是一种制造铝合金产品的重要方法。
一、铝合金挤压成型工艺的基本原理铝合金挤压成型技术是指通过将高温下的铝合金加工成棒材、型材、管材等形状，然后根据需求进行后续加工，制造出具有特定用途的成品。
其基本工艺流程包括：铝型材的设计、铝合金料的预处理、铝材的加热、挤压、冷却等。
在挤压过程中，需将铝合金等材料放入锅炉中进行加热，使其达到一定的温度，再通过挤压机对其进行加压，从而形成具有不同形状和尺寸的铝型材。
二、铝合金挤压成型工艺的特点铝合金挤压成型工艺在生产效率、产品质量、节能环保等方面具有以下优势：1. 提高材料利用率：该工艺能有效地提高材料利用率，减少铝合金等材料浪费。
2. 生产效率高：铝合金挤压成型技术是一种高效的生产工艺，因为加工速度快、效率高，可以大大提高生产效率。
3. 产品造型丰富：铝合金挤压成型工艺可以通过调整生产流程和参数，生产出具有不同形态、长度、厚度等特点的铝型材，满足各种不同的需求。
4. 产品质量高：铝材挤压工艺能够使产品材料组织细化，硬度增大，表面光洁度与平整度都较高，以此提高产品的质量和耐用度。
5. 节能环保：铝合金挤压成型工艺使用的是长条状的铝材，能够充分利用材料，而且其生产过程中也不会产生二氧化碳等有害物质，具有很好的节能环保作用。
三、铝合金挤压成型工艺的应用领域铝合金挤压成型技术被广泛应用在机械、汽车、建筑、船舶、轨道交通等领域。
包括机械制造、电子电器、建筑装饰、广告、家居、通讯、铁路运输等各个方向。
这些领域常用的铝合金挤压产品有：铝合金门窗、铝合金线管、铝合金太阳能板材、铝合金压铸件等等。
结束语：总之，铝合金挤压成型工艺是一种高效、节能、环保的铝材加工方法，其应用范围广泛，性能优越。
因此，学习研究铝合金挤压成型技术，对于提高制品质量、降低制造成本等方面都具有非常重要的意义。
铝合金型材挤压
随着工业经济的飞速发展，在航空航天、汽车、机械制造等工业中都已大量应用了铝合金型材，需求也在日益增长。
那么，大家对铝合金型材挤压了解多少呢？下面就让盛达前亮铝业为您简单解答，希望可以帮助到您！
一、铝型材挤压机热挤压工艺特点：
1.热挤压在热锻温度下借助于材料塑性好，广泛用于生产铝、铜等有色金属的管材和型材等，属于冶金工业范围。
2.工艺比较简单，一次挤压成型，加工工序少（仅需六种设备完成型材的成品工作），生产效率比较稳定。
3.节省原材料和机加工时间，对金属进行各种挤压成形。
4.挤压出来的产品质量好，精度高，可以挤压强度较高、尺寸较
大的产品。
二、铝材冷挤压工艺特点：
1.冷挤压在强大的压力和一定的速度作用下，迫使金属从模腔中挤出，从而获得所需外形、尺寸以及具有一定力学性能的挤压件。
2.节约原材料，提高劳动生产率。
3.制件可以获得理想的表面粗糙度和尺寸精度，提高零件的力学性能。
4.可加工形状复杂的，降低零件成本。
盛达前亮铝业是长三角源头厂家，拥有24年铝型材生产经验。
公司拥有9条挤压生产线，最大挤压机3600吨，时效炉长13米，挤压工艺采用等温等速。
通过IATF 16949汽车管理体系认证、ISO9001质量管理体系，ISO14001环境管理体系认证。
为客户提供型材、表面处理、精加工一站式服务。
盛达前亮铝业长期与国内一流高校建立技术合作，已经研发生产各类铝型材超过一万种，具备复杂截面铝型材的研发能力和经验。
秉承客户为先，想客户之所想，急客户之所急，自主创新，持续改善的宗旨，竭诚服务于广大的新老顾客。
铝合金冷挤压工艺
铝合金冷挤压工艺
铝合金冷挤压工艺是一种在室温下进行的塑性加工方法，通过对铝合金进行挤压变形以获得所需形状的零件。
这个过程中，铝合金材料被置于一个模具腔内，随后通过一个冲头施加压力，使铝合金流动并填充模具腔内的空间。
最终，铝合金会被挤压成预期的形状。
铝合金冷挤压工艺具有以下特点和优势：
1.提高材料的力学性能：冷挤压过程中，材料晶粒
会被拉伸和细化，有利于提高材料的强度和硬度。
2.节省材料：与传统的加工方法相比，冷挤压工艺
具有较高的材料利用率，减少了材料的浪费。
3.精度高：冷挤压成型的零件具有较高的尺寸精度
和良好的表面质量，通常无需进行后续的加工。
4.生产效率高：冷挤压工艺适用于大规模生产，具
有较高的生产效率。
5.环保：冷挤压工艺减少了材料浪费，且过程中无
需加热，降低了能耗，有利于环境保护。
需要注意的是，铝合金冷挤压工艺对模具和设备的要求较高，同时，铝合金的塑性较差，对冷挤压工艺的参数选择和工艺控制要求较高。
纯铝挤压成型
纯铝挤压成型
纯铝挤压成型是一种常见的金属加工方法，该方法可以将铝材料加工
成各种形状和尺寸的产品。
下面将从几个方面详细介绍纯铝挤压成型。
一、纯铝挤压成型的原理
纯铝挤压成型是利用挤压机将铝材料在高温下通过模具挤压成各种形
状的产品。
该方法主要基于金属材料的可塑性和流动性，将铝材料置
于模具中，施加高压力使其流动并填充模具中的空洞，最终形成所需
产品。
二、纯铝挤压成型的优点
1. 精度高：由于挤压过程中使用了模具，因此可以保证产品尺寸和形
状的精度。
2. 生产效率高：相比其他金属加工方法，纯铝挤压成型速度快、效率高，适用于大批量生产。
3. 制品质量好：由于在高温下进行加工，并采用了特殊工艺处理，因
此制品质量好、强度高、表面光滑。
4. 可塑性强：纯铝材料柔韧性好，挤压成型后可以制成各种复杂的形状。
三、纯铝挤压成型的应用
1. 机械制造：纯铝挤压成型可以用于生产各种机械零部件，如汽车零
部件、摩托车零部件、电子设备外壳等。
2. 建筑装饰：纯铝挤压成型可以用于生产建筑装饰材料，如门窗框架、幕墙铝材等。
3. 航空航天：纯铝挤压成型可以用于生产航空航天领域中的各种零部件。
4. 光学仪器：纯铝挤压成型可以用于生产光学仪器中的一些关键部件。
综上所述，纯铝挤压成型是一种高效、精度高、质量好的金属加工方法，广泛应用于机械制造、建筑装饰、航空航天和光学仪器等领域。
铝冷挤压成型
铝冷挤压成型
铝冷挤压成型是一种常见的制造工艺，主要是通过将铝材料加工为
特定的形状和尺寸，以达到所需的用途和效果。
以下是铝冷挤压成型
的相关信息：
一、工艺过程
1. 铝材料准备：选择合适的铝材料，并根据所需的成型形状进行预处
理和加工。
2. 模具制造：根据所需的产品形状和尺寸，设计并制造铝挤压模具。
3. 冷挤压成型：将铝材料放入挤压机，由高压将铝材料压入模具，形
成所需的形状和尺寸。
4. 冷却处理：将挤压完成的铝制品进行冷却处理，以提高其硬度和强度。
5. 加工处理：根据需要对铝制品进行进一步加工和处理，如表面处理、切割等，以达到最终要求。
二、工艺优点
1. 精度高：铝冷挤压成型可以制造高精度、复杂形状的铝制品，具有
很高的精度和稳定性。
2. 材料利用率高：铝冷挤压成型可以最大限度地利用铝材料，降低成本和浪费。
3. 生产效率高：铝冷挤压成型生产效率高，能够快速完成大批量的生产任务。
4. 环保节能：铝冷挤压成型不需要高温加热，能够节约能源和减少污染。
三、应用范围
1. 机械制造：铝冷挤压成型可以制造各种机械零件，如车床、铣床等机床部件。
2. 建筑工程：铝冷挤压成型可以制造各种建筑材料，如窗框、门框、隔断等。
3. 交通运输：铝冷挤压成型可以制造各种车辆部件，如车轮、车架、车门等。
4. 电子产品：铝冷挤压成型可以制造各种电子产品外壳、散热片等。
综上所述，铝冷挤压成型是一种重要的制造工艺，具有高精度、高效率、环保等优点，适用于众多行业和领域。
铝冷挤压成型
铝冷挤压成型
铝冷挤压成型是一种常见的金属加工方式，它采用压制的方式将铝材料通过模具进行成型。
相比于其他加工方式，铝冷挤压成型具有高效、高精度的优势，因此在工业生产中广泛应用。
铝冷挤压成型的原理是将铝材料通过不同形状的模具进行挤压变形，由于铝材料的可塑性较好，它可以在模具的作用下被压制成各种形状的零件。
在这个过程中，需要使用润滑剂来降低模具与铝材料之间的摩擦力，从而保证成型的顺利进行。
铝冷挤压成型的优点是多方面的。
首先，它可以在较短的时间内完成大批量的生产，有效提高生产效率。
其次，铝冷挤压成型可以保证成品的高精度，因为模具的精度和表面光滑度决定了成品的质量。
此外，铝冷挤压成型还可以实现材料的节约，因为它不需要进行多次切割和加工，可以直接将铝材料加工成所需的形状。
在实际的生产中，铝冷挤压成型的应用非常广泛。
例如，在汽车制造中，铝冷挤压成型可以用于制造汽车车身、底盘、发动机零件等。
另外，在建筑材料生产中，铝冷挤压成型可以用于制造门窗、幕墙、铝合金型材等。
此外，铝冷挤压成型还可以用于制造家电、电子设备等各种零部件。
铝冷挤压成型的工艺流程比较简单，但是需要注意一些细节。
首先，需要选择合适的模具和润滑剂，以保证成品的质量。
其次，需要对
铝材料进行预处理，例如清洁、钝化等，以便更好地与模具接触。
最后，需要对成品进行检验，以确保其尺寸和表面质量符合要求。
铝冷挤压成型是一种高效、高精度的金属加工方式，具有广泛的应用前景。
在今后的工业生产中，它将继续发挥重要的作用，为各个行业的发展提供支持和帮助。
铝挤压成型的工艺特点及其优缺点分析
铝挤压成型工艺特点及其优缺点分析公布时间: -05-12铝挤压成型定义铝挤压成型是对放在模具型腔（或挤压筒）内金属坯料施加强大压力, 迫使金属坯料产生定向塑性变形, 从挤压模具模孔中挤出, 从而取得所需断面形状、尺寸并含有一定力学性能零件或半成品塑性加工方法。
铝挤压成型分类按金属塑变流动方向, 挤压能够分为以下几类:正挤压: 生产时, 金属流动方向与凸模运动方向相同反挤压: 生产时, 金属流动方向与凸模运动方向相反复合挤压: 生产时, 坯料一部分金属流动方向与凸模运动方向相同, 另一部分金属流动方向与凸模运动方向相反径向挤压: 生产时, 金属流动方向与凸模运动方向成90度铝挤压成型工艺特点1、在挤压过程中, 被挤压金属在变形区能取得比轧制铸造更为强烈和均匀三向压缩应力状态, 这就能够充足发挥被加工金属本身塑性;2、挤压成型不仅能够生产截面形状简单棒、管、型、线产品, 还能够生产截面形状复杂型材和管材;3、挤压成型灵活性大, 只需要更换模具等挤压工具, 即可在一台设备上生产形状规格和品种不一样制品, 更换挤压模具操作简便快捷、省时、高效;4、挤压制品精度高, 制品表面质量好, 还提升了金属材料利用率和成品率;5、挤压过程对金属力学性能有良好影响;6、工艺步骤短, 生产方便, 一次挤压即可或得比热模锻或成型轧制等方法面积更大整体结构件, 设备投资少、模具费用低、经济效益高;7、铝合金含有良好挤压特征, 尤其适合于挤压加工, 能够经过多个挤压工艺和多个模具结构进行加工。
铝挤压成型优点1、提升铝变形能力。
铝在挤压变形区中处于强烈三向压应力状态, 能够充足发挥其塑性, 取得大变形量。
2、制品综合质量高。
挤压成型能够改善铝组织, 提升其力学性能, 其挤压制品在淬火时效后, 纵向（挤压方向）力学性能远高于其她加工方法生产同类产品。
与轧制、铸造等加工方法相比, 挤压制品尺寸精度高、表面质量好。
3、产品范围广。
挤压成型不仅能够生产断面形状简单管、棒、线材, 而且还能够生产断面形状非常复杂实心和空心型材、制品断面沿长度方向分阶段改变和逐步改变变断面型材, 其中很多断面形状制品是采取其她塑性加工方法所无法成形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发布时间：2017-05-12
铝挤压成型定义
铝挤压成型是对放在模具型腔（或挤压筒）内的金属坯料施加强大的压力，迫使金属坯料产生定向塑性变形，从挤压模具的模孔中挤出，从而获得所需断面形状、尺寸并具有一定力学性能的零件或半成品的塑性加工方法。
铝挤压成型的分类
按金属塑变流动方向，挤压可以分为以下几类：
正挤压：生产时，金属流动方向与凸模运动方向相同
反挤压：生产时，金属流动方向与凸模运动方向相反
复合挤压：生产时，坯料一部分金属流动方向与凸模运动方向相同，另一部分金属流动方向与凸模运动方向相反
径向挤压：生产时，金属流动方向与凸模运动方向成90度
铝挤压成型的工艺特点
1、在挤压过程中，被挤压金属在变形区能获得比轧制锻造更为强烈和均匀的三向压缩应力状态，这就可以充分发挥被加工金属本身的塑性；
2、挤压成型不但可以生产截面形状简单的棒、管、型、线产品，还可以生产截面形状复杂的型材和管材；
3、挤压成型灵活性大，只需要更换模具等挤压工具，即可在一台设备上生产形状规格和品种不同的制品，更换挤压模具的操作简便快捷、省时、高效；
4、挤压制品的精度高，制品表面质量好，还提高了金属材料的利用率和成品率；
5、挤压过程对金属的力学性能有良好的影响；
6、工艺流程短，生产方便，一次挤压即可或得比热模锻或成型轧制等方法面积更大的整体结构件，设备投资少、模具费用低、经济效益高；
7、铝合金具有良好的挤压特性，特别适合于挤压加工，可以通过多种挤压工艺和多种模具结构进行加工。
铝挤压成型的优点
1、提高铝的变形能力。
铝在挤压变形区中处于强烈的三向压应力状态，可以充分发挥其塑性，获得大变形量。
2、制品综合质量高。
挤压成型可以改善铝的组织，提高其力学性能，其挤压制品在淬火时效后，纵向（挤压方向）力学性能远高于其他加工方法生产的同类产品。
与轧制、锻造等加工方法相比，挤压制品的尺寸精度高、表面质量好。
3、产品范围广。
挤压成型不但可以生产断面形状简单的管、棒、线材，而且还可以生产断面形状非常复杂的实心和空心型材、制品断面沿长度方向分阶段变化的和逐渐变化的变断面型材，其中许多断面形状的制品是采用其他塑性加工方法所无法成形的。
挤压制品的尺寸范围也非常广，从断面外接圆直径达500-1000mm 的超大型管材和型材，到断面尺寸有如火柴棒大小的超小型精密型材。
4、生产灵活性大。
挤压成型具有很大的灵活性，只需更换模具就可以在同一台设备上生产形状、尺寸规格和品种不同的产品，且更换工模具的操作简单方便、费时小、效率高。
5、工艺流程简单、设备投资少。
相对于穿孔轧制、孔型轧制等管材与型材生产工艺，挤压成型具有工艺流程短、设备数量与投资少等优点。
铝挤压成型的缺点
1、制品组织性能不均匀。
由于挤压时金属的流动不均匀（在无润滑正向挤压时尤为严重），致使挤压制品存在表层与中心、头部与尾部的组织性能不均匀现象。
2、挤压工模具的工作条件恶劣、工模具耗损大。
挤压时坯料处于近似密闭状态，三向压力高，因而模具需要承受很高的压力作用。
同时，热挤压时工模具通常还要受到高温、高摩擦作用，从而大大影响模具的强度和使用寿命。
3、生产效率较低。
除近年来发展的连续挤压法外，常规的各种挤压方法均不能实现连续生产。
一般情况下，挤压速度远远低于轧制速度，且挤压生产的几何废料损失大、成品率较低。
总结
近年来，由于各行业对小型化、轻量化的追求，铝及铝合金型材被广泛应用于建筑、交通运输、电子电器、航天航空等行业。
因此铝挤压制品的比例也迅速增加，据资料显示，挤压加工制品中铝及铝合金制品约占70%以上。
