佳木斯YZP2系列起重及冶金用变频调速三相异步电动机样本
YBZPE样本
YBZPE系列起重用隔爆型变频调速电磁制动三相异步电动机（机座号112~250）0EE.138.128佳木斯电机股份有限公司二○○三年三月前言佳木斯电机股份有限公司是以我国机械工业骨干企业佳木斯电机厂的优良资产为主体，通过重组后组建的股份制企业。
佳木斯电机股份有限公司位于美丽富饶的三江平原松花江畔的新兴工业城市——佳木斯市，是生产防爆电机、起重冶金电机、屏蔽电机和局部扇风机的创始企业，公司拥有进出口自营权。
现有职工2300多人，其中工程技术人员540多人。
产品有152个系列，11343个品种，60477个规格，年产130万千瓦，功率范围从0.12kW~10000kW。
公司拥有引进德国、日本、丹麦等国家的先进技术，高精密加工设备和先进的测试系统。
产品广泛应用于石油、化工、煤炭、冶金、交通、水利、电力、粮食、仓储、通讯、军工等领域，产品远销四十多个国家和地区，为我国卫星、火箭发射、核电站、核反应堆、葛州坝、三峡、南极长城站等高科技领域提供了可靠的驱动力。
与之相邻的佳木斯防爆电机研究所，是国家授权的防爆电气设备检验机关，是全国起重冶金电机、屏蔽电机产品检验中心和行业归口所，是集科学试验、检测、产品开发设计于一体的科学研究基地。
公司产品分获国优、部优、省优，并获得“国家标准化一级单位”，“全国用户满意企业”，“全国用户满意产品”等省级以上荣誉称号50多项，94年在电动机行业中首先通过了中国机械工业质量保证体系认证，取得了GB/T19001-ISO9001标准的质量体系认证证书。
佳木斯电机股份有限公司特向国内外广大用户致意，我们将一如既往，以面向市场为用户服务为已任，不断探索，不断前进，与您携手共同创建美好的未来。
1 概述YBZPE系列起重用隔爆型变频调速电磁制动三相异步电动机是在YBZ系列起重用隔爆型三相异步电动机基础上派生的，主要用于各种型式的防爆起重机械的电力驱动及制动，具有较宽的调速范围、较大的过载能力和较高的机械强度。
YZR、YZ系列起重及冶金用三相异步电动机.pdf
一、概述 YZR、YZ 系列电动机是用于驱动各种型式的起重和冶金机械及其它类似
设备的专用产品，具有较大的过载能力和较高的机械强度，结构紧凑，控制 方便，使用维护简单等特点。特别适用于那些短时或断续运行、频繁起动和 制动、有过负荷及有显著振动与冲击的起重及冶金机械设备上。
132M1 2.5 6.5 12.9 892 2.2 6.05 12.6 908 3 8 16.1 855 2.5 6.5 12.9 895 2.2 6.05 12.6 2.86 4.04 908 70 0.77 1.8 5.4 8.96 924 1.5 5 7.3 940 2.2 6 11.2 908 2.0 5.7 10 913 1.7 5.3 84 931 1.8 5.4 8.95 926 1.6 5.1 7.87 936 1.35 4.9 6.8 945 132 0.06 97 132M2 4 9.7 14.2 900 3.7 9.2 14.5 908 5 12.3 18.2 875 4 9.7 14.2 900 3.7 9.2 14.5 2.51 5.58 908 75.5 0.78 3 7.9 10.2 937 2.5 7.5 8.4 950 3.7 9.7 13.1 915 3.5 9.2 11.2 925 2.8 8.5 9.65 940 3.3 9.4 11.9 925 2.7 8.5 9.65 940 2.3 6 7.5 950 187 0.07 108 160M1 6.3 16.4 29.4 921 5.5 15 25.7 930 7.5 18.5 35.4 910 6.3 16.4 29.4 921 5.5 15 25.7 2.56 7.95 930 75.5 0.78 5 14 22.9 935 4 2.5 18.2 944 5.8 15.5 27.3 927 5.0 14.1 23.4 935 4.8 13.8 22.7 937 4.8 14.1 23.4 935 4.5 13.8 22.4 937 3.8 12.2 17.5 946 139 0.12 154 16M2 8.5 19.6 29.8 930 7.5 18 26.5 940 11 24.6 39.6 907 8.5 19.6 29.8 930 7.5 18 26.5 2.78 11.2 940 79 0.8 6.3 16 21.7 949 5.5 15 18.8 956 7.5 18 27.6 940 7.0 17.1 25.6 945 6 15.6 21.8 954 6 15.6 21.8 954 5.5 14.8 19.8 959 4 13 14.2 970 185 0.15 160 160L 13 28.6 31.6 942 11 24.5 27.6 957 15 34.7 39 920 13 28.6 31.6 942 11 24.5 27.6 2.47 13 945 80 0.8 9 21 22.3 952 7.5 8.8 18.5 970 11 28.3 27.8 950 10 23 25 957 8 19.5 19.8 969 9 19.5 19.8 969 7.5 18.7 18.5 971 6 16.7 14.2 978 252 0.20 174 180L 17 36.7 49.8 955 15 38.8 46.5 962 20 42.6 58.7 946 17 36.7 49.8 955 15 33.8 46.5 3.2 18.8 962 84 0.81 13 29.7 37.3 968 11 25.5 31.4 975 15 33 43.7 960 13 29.5 37.7 965 12 28 34.6 969 12 23 34.6 969 11 26.6 31.7 972 9 23.6 22.9 978 218 0.39 230 200L 26 56.1 82.4 956 22 49.1 69.9 964 33 62 68 942 26 56.1 82.4 956 22 49.1 69.9 2.88 26.6 964 86 0.8 19 44.5 60.5 969 17 40.5 52.6 973 21 47 55.4 965 18.5 42.5 48.5 970 17 40.2 53.8 973 17 40.5 52.6 973 15 37 40 975 11 31.5 28.5 981 199 0.67 320 225M 34 70 85 957 30 62 74.4 962 40 80 101 947 34 70 85 957 30 62 74.4 3.3 29.9 962 88 0.82 26 55 64.5 968 22 50 54.2 975 28 58 70 965 25 53 62.2 969 22 50 54.5 973 22 50 54.5 973 20 46 49.4 977 15 39 36.8 982 251 0.84 398 250M1 42 80 103 960 37 70.5 91.5 965 50 99 123 950 42 80 103 960 37 70.5 91.5 3.13 26.5 965 89 0.89 32 61 79 970 28 55 69 975 33 63 82.6 970 30 58 74.9 973 28 54 69.8 975 26 52 64.6 977 25 50 62.1 978 17.5 39 43.2 984 250 1.52 512 250M2 52 97 110 958 45 84.5 95 965 63 121 134 947 52 97 110 958 45 84.5 95 3.48 28.2 964 90.5 0.89 39 73 83 969 33 64 71 974 42 78 90.5 967 37 70 79.3 971 33 63 70.5 975 31 60 66.1 976 30 58 63.9 977 24 49 50.9 981 292 1.78 559 280S 63 118 142 966 55 101.5 129.8 969 75 144 169.5 960 63 118 142 966 55 101.5 119 3 34 969 91 0.9 48 88 107.1 972 40 76 88.9 976 52 95 116 970 45 83 100 974 42 80 93.6 975 40 76 89 977 37 71 82.2 978 30 64 66.5 980 278 2.35 747 280M 85 157 140 966 75 139 124 970 100 185 166 960 85 157 140 966 75 139 124 3.46 55.4 970 90.4 0.87 63 118 104 975 50 96.3 82 980 70 130 115 972 62 114 102 975 55 90.5 104 978 52 98 85.5 979 47 92 77.3 981 37 78 61 982 370 2.86 848
YZP系列样本
YZP系列变频调速三相异步电动机YZP series frequency speed control three-phase asynchronous motor1.概述YZP系列冶金及起重用变频调速三相异步电动机，用于驱动各种型式的起重机械及其他类似设备的专用产品；是以变频调速装置为供电电源的专用电动机。
能与国内外各种变频装置配套，组成变频调速系统。
电动机调速范围广、过载能力强、运行稳定、可靠、效率高。
因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。
2、使用条件海拔不超过1000m能正常运行。
F级适用于环境空气温度在-20℃到40℃之间，H级适用于环境空气温度在-20℃到60℃之间。
相对湿度小于90%。
3、基本型式标称电压：380V 基频：50Hz，1-50Hz恒转矩调速，50-100Hz恒功率调速防护等级：IP54 绝缘等级：F级或H级冷却方式：风机冷却（IC416）基准工作制：S3-40%安装方式：B3（112~400）、B5（112~250）、V1（112~315）、B35（132~315）定子接线方式：160及以下电机定子绕组为Y接法；180及以上电机定子绕组为△接法注：根据用户要求，可带超温保护开关、防潮加热带、电磁制动器、编码器及超速开关等，可根据用户要求提供基频50Hz以下的电机。
4、冷却风机型式标称电压：380V 基频：50Hz 基准工作制：S1对应机座号的轴流风机功率见表1表1 对应机座号的轴流风机功率 (Table1 Number of frame and fan power)注：根据用户要求，可采用用离心风机的冷却.对应机座号的离心风机功率见表2表2 对应机座号的离心风机功率 (Table2 Number of frame and centrifugal fan power)1. GeneralYZP series VVVF adjustable speed motors for metallurgy and crane are specially used for driving various cranes and other similarity equipment. The YZP series use frequency conversion adjustable speed power and can be used with various variable frequency units at home and abroad.. The YZP series have wide adjustable speed range, high overload capacity, high reliable, high efficiency. The YZP series are very suitable the machine which frequency start and stop or interrupted duty with starting, braking, inverse frequently.2. Operation conditionThe motor can run normally when the elevation not more than 1000m. The environment temperature for class F is from -20 to 40 Celsius degree，for H class from -20 to 60 Celsius degree. Relative humidity less 90%.3. Base moderated voltage: 380V.base frequency: 50Hz，1-50Hz constant torque adjustable speed, 50-100Hz constant power adjustable speedprotection Class:IP54 insulation class: F or Hcooling mode: fan cooling（IC416）base operating duty : S3-40%install mode: B3（112~450）、B5（112~250）、V1（112~315）、B35（132~315）winding connection: Y to 160 and below; △to 180 and aboveAccording to the agreement, the following are optional: over-temperature protection, dampproof heating belt, brake, rotary encoder, over-speed switch.4． Cooling fanRated voltage: 380V.Base frequency: 50Hz，Base operating mode : S1According to the demand of customer, we can provide centrifugal fan.The power of drive motor shown in table1 and table 2.Fan must be powered independently!5. YZP系列变频调速电动机型号意义：Significance of models of YZP series frequency (speed) motor异步电机极数冶金及起重用机座长短代号Long and short code of frame变频调速中心高（mm）speed adjustment注：电机带带风机、制动器或编码器，则其型号加上其对应的符号。
YZP、YZPF起重专用变频调速三相异步电动机(1)
YZP、YZPF系列起重专用变频调速三相异步电动机一、概述YZP、YZPF系列起重专用变频调速三相异步电动机是本公司总结YZPB、YZPBF系列冶金及起重用变频调速三相异步电动机的成功经验而开发的起重机专用变频调速三相异步电动机。
充分吸收了近年来国内外变频调速方面的先进技术，特别适用于起重机高起动转矩和频繁起动的要求。
能与国内外各种变频装置配套，构成交流调速系统，具有较高的精度和高的动态性能。
电动机基本技术要求符合IEC34-1和GB755国际和国家标准要求，安装尺寸符合IEC72国际标准。
二、型号说明异步电动机极数起重用铁芯长度代号变频调速机座长度代号强迫风冷中心高(㎜)三、使用条件海拔小于1000M，环境温度小于40℃，相对湿度小于90%，对不同环境温度及安装海拔高度按下表选取电机功率。
四、电机的工作制、冷却方式、防护等级及安装型式1．YZP系列电机的基准工作制为S3，负载持续率为40%；YZPF系列电机的工作制为S3，负载持续率为60%。
不同工作制下功率折算表YZP系列电机YZPF系列电机2．YZP系列冷却方式为IC411(全封闭、自带风扇冷却)；YZPF系列冷却方式为IC416(全封闭，轴向风冷却)。
3．电机的防护等级为IP54，也可根据用户要求制成IP55、IP56。
五、电动机结构及安装型式电动机的结构及安装型式为IMB3、IMB6、IMB7、IMB8、IMV5、IMV6、IMB5、IMV1、IMV3、IMB35、IMV15、IMV36，并按下表的规定制造。
六、产品性能1．电动机额定电压为380V，变频范围1～100Hz，其中1～50Hz为恒转矩调速，50～100Hz为恒功率调速。
2．电动机的绝缘等级为F级，也可根据用户要求制成H级。
3．电机的低速性能好，低频运行时转矩平滑，无爬行现象。
4．过载能力强，额定电压、额定频率时，能承受2倍额定转矩历时1min。
5．电动机接线方式，280及以下机座号为Y接，315及以上机座号为△接。
YZP系列样本
额定 电流
(A)
额定转矩 (N.m)
额定转速 (r/min)
起动转矩倍数 (1Hz)
最大转矩倍数
(50Hz)
转动惯量
kg·m2
重量
(kg)
YZP100L2-4
2.2
6
15
1390
YZP112M2-4 3.0
8.0
20.5
1400
1.5~2
1.5~2
2.9
0.0165
35
3.0
0.0173
53
1.5~2
980
1.5~2
980
1.5~2
980
1.5~2
980
1.5~2
980
1.5~2
989
1.5~2
最大转矩倍数
(50Hz)
3.0 3.1 3.1 3.1 3.0 3.1 3.2 3.2 3.3 3.0 3.0 2.9 3.0 3.0 3.1 3.1 3.2 3.0 3.0 3.5 3.5 3.5 3.5 3.5 3.5
4.13
1161
3.1
5.75
1454
3.1
5.75
1870
3.1
6.79
1870
8.2 电机为 6 极 表 6
型号
标称 额定 功112M-6
2.2 6.0
YZP132S-6
3.0 7.5
YZP132M1-6
4.0 9.8
YZP132M2-6
5.5 12.7
YZP160M-6
YZP280M-8
55
121
714
735
1.5~2
2.9
1.65

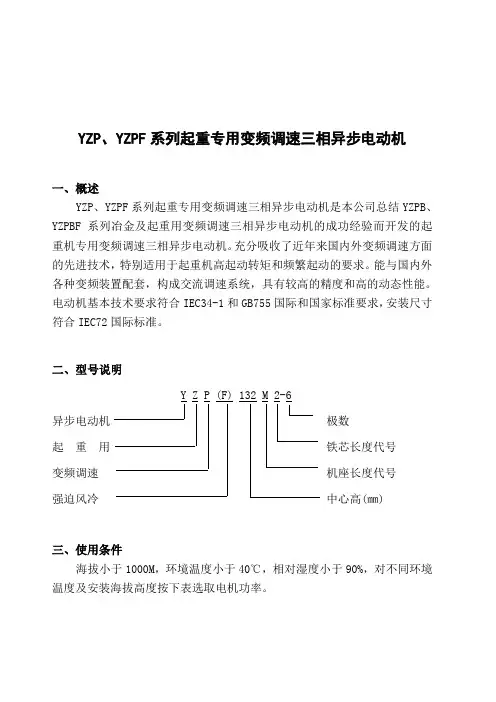

YZP、YZPF起重专用变频调速三相异步电动机(1)
YZP、YZPF系列起重专用变频调速三相异步电动机一、概述YZP、YZPF系列起重专用变频调速三相异步电动机是本公司总结YZPB、YZPBF系列冶金及起重用变频调速三相异步电动机的成功经验而开发的起重机专用变频调速三相异步电动机。
充分吸收了近年来国内外变频调速方面的先进技术，特别适用于起重机高起动转矩和频繁起动的要求。
能与国内外各种变频装置配套，构成交流调速系统，具有较高的精度和高的动态性能。
电动机基本技术要求符合IEC34-1和GB755国际和国家标准要求，安装尺寸符合IEC72国际标准。
二、型号说明异步电动机极数起重用铁芯长度代号变频调速机座长度代号强迫风冷中心高(㎜)三、使用条件海拔小于1000M，环境温度小于40℃，相对湿度小于90%，对不同环境温度及安装海拔高度按下表选取电机功率。
四、电机的工作制、冷却方式、防护等级及安装型式1．YZP系列电机的基准工作制为S3，负载持续率为40%；YZPF系列电机的工作制为S3，负载持续率为60%。
不同工作制下功率折算表YZP系列电机YZPF系列电机2．YZP系列冷却方式为IC411(全封闭、自带风扇冷却)；YZPF系列冷却方式为IC416(全封闭，轴向风冷却)。
3．电机的防护等级为IP54，也可根据用户要求制成IP55、IP56。
五、电动机结构及安装型式电动机的结构及安装型式为IMB3、IMB6、IMB7、IMB8、IMV5、IMV6、IMB5、IMV1、IMV3、IMB35、IMV15、IMV36，并按下表的规定制造。
六、产品性能1．电动机额定电压为380V，变频范围1～100Hz，其中1～50Hz为恒转矩调速，50～100Hz为恒功率调速。
2．电动机的绝缘等级为F级，也可根据用户要求制成H级。
3．电机的低速性能好，低频运行时转矩平滑，无爬行现象。
4．过载能力强，额定电压、额定频率时，能承受2倍额定转矩历时1min。
5．电动机接线方式，280及以下机座号为Y接，315及以上机座号为△接。
YZP、YZPF起重专用变频调速三相异步电动机
YZP、YZPF系列起重专用变频调速三相异步电动机一、概述YZP、YZPF系列起重专用变频调速三相异步电动机是本公司总结YZPB、YZPBF系列冶金及起重用变频调速三相异步电动机的成功经验而开发的起重机专用变频调速三相异步电动机。
充分吸收了近年来国内外变频调速方面的先进技术，特别适用于起重机高起动转矩和频繁起动的要求。
能与国内外各种变频装置配套，构成交流调速系统，具有较高的精度和高的动态性能。
电动机基本技术要求符合IEC34-1和GB755国际和国家标准要求，安装尺寸符合IEC72国际标准。
二、型号说明异步电动机极数起重用铁芯长度代号变频调速机座长度代号强迫风冷中心高(㎜)三、使用条件海拔小于1000M，环境温度小于40℃，相对湿度小于90%，对不同环境温度及安装海拔高度按下表选取电机功率。
四、电机的工作制、冷却方式、防护等级及安装型式1．YZP系列电机的基准工作制为S3，负载持续率为40%；YZPF系列电机的工作制为S3，负载持续率为60%。
不同工作制下功率折算表YZP系列电机YZPF系列电机2．YZP系列冷却方式为IC411(全封闭、自带风扇冷却)；YZPF系列冷却方式为IC416(全封闭，轴向风冷却)。
3．电机的防护等级为IP54，也可根据用户要求制成IP55、IP56。
五、电动机结构及安装型式电动机的结构及安装型式为IMB3、IMB6、IMB7、IMB8、IMV5、IMV6、IMB5、IMV1、IMV3、IMB35、IMV15、IMV36，并按下表的规定制造。
六、产品性能1．电动机额定电压为380V，变频范围1～100Hz，其中1～50Hz为恒转矩调速，50～100Hz为恒功率调速。
2．电动机的绝缘等级为F级，也可根据用户要求制成H级。
3．电机的低速性能好，低频运行时转矩平滑，无爬行现象。
4．过载能力强，额定电压、额定频率时，能承受2倍额定转矩历时1min。
5．电动机接线方式，280及以下机座号为Y接，315及以上机座号为△接。
YZP系列样本要点
YZP系列变频调速三相异步电动机YZP series frequency speed control three-phase asynchronous motor1.概述YZP系列冶金及起重用变频调速三相异步电动机，用于驱动各种型式的起重机械及其他类似设备的专用产品；是以变频调速装置为供电电源的专用电动机。
能与国内外各种变频装置配套，组成变频调速系统。
电动机调速范围广、过载能力强、运行稳定、可靠、效率高。
因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。
2、使用条件海拔不超过1000m能正常运行。
F级适用于环境空气温度在-20℃到40℃之间，H级适用于环境空气温度在-20℃到60℃之间。
相对湿度小于90%。
3、基本型式标称电压：380V 基频：50Hz，1-50Hz恒转矩调速，50-100Hz恒功率调速防护等级：IP54 绝缘等级：F级或H级冷却方式：风机冷却（IC416）基准工作制：S3-40%安装方式：B3（112~400）、B5（112~250）、V1（112~315）、B35（132~315）定子接线方式：160及以下电机定子绕组为Y接法；180及以上电机定子绕组为△接法注：根据用户要求，可带超温保护开关、防潮加热带、电磁制动器、编码器及超速开关等，可根据用户要求提供基频50Hz以下的电机。
4、冷却风机型式标称电压：380V 基频：50Hz 基准工作制：S1对应机座号的轴流风机功率见表1Number of frame and注：根据用户要求，可采用用离心风机的冷却.对应机座号的离心风机功率见表2表2 对应机座号的离心风机功率 (Table2 Number of frame and centrifugal fan power)1. GeneralYZP series VVVF adjustable speed motors for metallurgy and crane are specially used for driving various cranes and other similarity equipment. The YZP series use frequency conversion adjustable speed power and can be used with various variable frequency units at home and abroad.. The YZP series have wide adjustable speed range, high overload capacity, high reliable, high efficiency. The YZP series are very suitable the machine which frequency start and stop or interrupted duty with starting, braking, inverse frequently.2. Operation conditionThe motor can run normally when the elevation not more than 1000m. The environment temperature for class F is from -20 to 40 Celsius degree，for H class from -20 to 60 Celsius degree. Relative humidity less 90%.3. Base moderated voltage: 380V.base frequency: 50Hz，1-50Hz constant torque adjustable speed, 50-100Hz constant power adjustable speedprotection Class:IP54 insulation class: F or Hcooling mode: fan cooling（IC416）base operating duty : S3-40%install mode: B3（112~450）、B5（112~250）、V1（112~315）、B35（132~315）winding connection: Y to 160 and below; △to 180 and aboveAccording to the agreement, the following are optional: over-temperature protection, dampproof heating belt, brake, rotary encoder, over-speed switch.4． Cooling fanRated voltage: 380V.Base frequency: 50Hz，Base operating mode : S1According to the demand of customer, we can provide centrifugal fan.The power of drive motor shown in table1 and table 2.Fan must be powered independently!5. YZP系列变频调速电动机型号意义：Significance of models of YZP series frequency (speed) motor异步电机极数冶金及起重用机座长短代号Long and short code of frame变频调速中心高（mm）speed adjustment注：电机带带风机、制动器或编码器，则其型号加上其对应的符号。
YZP系列起重及冶金用变频调速三相异步电动机
YZP系列起重及冶金用变频调速三相异步电动机0EE.138.109佳木斯电机股份有限公司二00一年九月前言佳木斯电机股份有限公司（原佳木斯电机厂）始建于1937年，1950年由沈阳市迁到佳木斯市，是我国机械工业重点骨干大型一类企业，是我国起重冶金电机、防爆电机、屏蔽电机和局部扇风机的创始厂，是我国中小型特种专用电机的生产基地和出口基地。
产品有121个系列，616个品种，26668个规格，主要应用于机械、煤炭、石油、化工、冶金、制药、粮储、航天、国防、军工等行业和科研部门，并远销世界50多个国家和地区。
公司现有员工1898人，其中工程技术人员384人，占地面积118260平方米；固定资产原值17754万元，净值7488万元；拥有主要生产设备971台（套）。
公司设备精良，工艺水平先进，检测手段齐全完善，并具有高精、尖设备，现已形成了专业化生产的格局。
设在公司内的机械工业部佳木斯电机防爆电机研究所及质量监督、检测中心负责全国起重冶金电机行业归口和监督检验，按照国家规划进行科学试验、研究，公司并委托该检测中心进行检验工作。
趁此机会，特向国内外广大用户致意，我们将一如既往，以面向市场为用户服务为己任，不断探索，不断前进。
1 概述1.1YZP系列起重及冶金用变频调速三相异步电动机是在YZR2系列电动机基础上，应用了我国在电磁计算、结构设计、工艺材料和测试等方面新技术的新一代产品。
它的结构合理，性能更加优良，外型美观，是提质降耗、增产增益的首选产品。
1.2YZP系列起重及冶金用变频调速三相异步电动机系用于驱动各种型式的起重机械及其他类似设备的专用产品；具有宽广的调速范围、较大的过载能力和较高的机械强度，因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。
1.3电动机的功率等级和安装尺寸符合IEC72推荐标准，功率等级与机座号的相互对应关系与YZR2系列电动机一致。
1.4电动机的绝缘等级分为F级和H级两种。
佳木斯变频电机样本
YBPT80-400系列隔爆型变频调速三相异步电动机产品样本佳木斯电机股份有限公司发布YBPT系列三相异步电动机产品样本一.概述YBPT系列隔爆型变频调速三相异步电动机是本公司根据国内外市场需要,采用新技术,自行研制出的新系列产品,采用冷轧硅钢片作为导磁材料, 符合国家产业政策。
是在YB2系列电动机基础上派生的隔爆型变频调速三相异步电动机。
本系列电动机符合GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》的规定。
同时其隔爆结构和结构参数参照了IEC60079-1《电气设备隔爆外壳的结构与试验》和EN50018《爆炸性环境用电气设备“d”》的规定。
本系列电动机制成隔爆型,适用于爆炸性气体环境中机械设备电力驱动。
只适用于Ⅱ类:防爆标志为ExdⅡAT(1-4或ExdⅡBT(1-4,温度组别T(1-4意为分别为T1、T2、T3或T4。
该系列电动机满足了GB18613-2002《中小型三相异步电动机能效限定值及节能评价值》的能效限定值的要求。
电动机由变频器作为电源供电,起动电流小、节能、运行可靠,尤其当负载为风机、水泵类时,电动机的节能效果显著。
本系列电动机适用于需要调速控制的使用在爆炸性气体环境危险场所中,广泛应用于轻工、纺织、化工、石油、冶金、机床、风机、水泵等行业,配合高精度传感器可实现高精度闭环控制。
二选型指南1 型号的意义Y B PT 132 S 2 - 2异步电动机极数隔爆型铁心长度变频调速机座长度(L-长,M-中,S-短电机中心高(mm2 系列型谱(见表1表1机座号同步转速r/min3000 1500 1000 750 600 500 428 375功率kW80M1 0.75 0.55 0.37 0.18 ----80M2 1.1 0.75 0.55 0.25 90S 1.5 1.1 0.75 0.37 90L 2.2 1.5 1.1 0.55 100L1 3 2.2 1.5 0.75 100L2 3 1.1 112M 4 4 2.2 1.5 132S1 5.5 5.5 3 2.2 132S2 7.5 132M1 - 7.5 4 3132M2 5.5 160M1 11 11 7.5 4 160M2 15 5.5 160L 18.5 15 11 7.5 180M 22 18.5 - - 180L - 22 15 11 200L1 30 30 18.5 15 200L2 37 22 225S - 37 - 18.5 225M 45 45 30 22 250M 55 55 37 30 280S 75 75 45 37 280M 90 90 55 45 315S 110 110 75 55 45 315M 132 132 90 75 55 315L1 160 160 110 90 75 - - - 315L2 200 200 132 110 90 355S1 185 185 160 132 90 75 55 55 355S2 200 200 355M1 220 220 185 160 110 90 75 75 355M2 250 250 200 132 90 355L1 280 280 220 185 160 110 110 90 355L2 315 315 250 200 185 400S 355 355 280 250 185 132 110 110 400M 400 400 315 280 200 160 132 132 400L1 -450355315220 185 160-400L22502003 电压及频率额定电压为380V,额定频率为50Hz。
佳木斯电机样本
佳木斯电机样本YZP(112-400)系列起重及冶金用变频调速三相异步电动机样本目次1 概述 02 选型指南 03 现场应用条件 (2)4 结构特点 (2)5 技术数据表 (4)6 外形及安装尺寸 (4)7 接线螺栓规格及出线孔卡口范围 (12)8 订货须知 (12)YZP系列起重及冶金用变频调速三相异步电动机样本1 概述1.1 该产品适用行业及所配的机械YZP(112-400)系列起重及冶金用变频调速三相异步电动机主要适用于驱动各种型式的起重机械及其他类似设备；具有宽广的调速范围、较大的过载能力和较高的机械强度，因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。
1.2 采用的标准GB 755-2000 《旋转电机定额及性能》GB/T 1032-2005 《三相异步电动机试验方法》GB 10068-2000 《轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值》GB 10069.3-2006 《旋转电机噪声测定方法及限值第3部分：噪声限值》GB/T 10069.1-2006 《旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法》GB/T 4772.1-1999 《旋转电机尺寸和输出功率等级第1部分：机座号56-400和凸缘号55-1080》GB/T 997-2003 《旋转电机结构及安装形式（IM代号）》GB/T 4942.1-2006 《旋转电机整体结构的防护等级（IP代码）分级》GB/T 1993-1993 《旋转电机冷却方法》国际电工委员会IEC最新标准2 选型指南该选型指南提到的事项，目的是提醒用户在选型时，应注意或明确的事项。
2.1．型号的意义Y Z P 132 M1 - 66极M机座1号铁心长中心高为132mm变频调速起“重”及冶金用“异”步电动机2.2．系列型谱见表1表12.3．电动机的绝缘等级；通常为F级或H级，两种绝缘结构的技术参数相同，只是温升限值不同，空气间接冷却绕组的温升限值：当电动机运行地点海拔不超过1000m，最高环境温度不超过40℃为基础时，B级绝缘为80K，F 级绝缘为105K；H级绝缘为125K。
YZPE系列起重及冶金用
YZPE系列起重及冶金用变频调速电磁制动三相异步电动机0EE.138.125佳木斯电机股份有限公司二00三年三月前言佳木斯电机股份有限公司（原佳木斯电机厂）始建于1937年，1950年由沈阳市迁到佳木斯市，是我国机械工业重点骨干大型一类企业，是我国起重冶金电机、防爆电机、屏蔽电机和局部扇风机的创始厂，是我国中小型特种专用电机的生产基地和出口基地。
产品有152个系列，11343个品种，60477个规格，主要应用于机械、煤炭、石油、化工、冶金、制药、粮储、航天、国防、军工等行业和科研部门，并远销世界50多个国家和地区。
公司现有员工2300多人，其中工程技术人员540多人，占地面积118260平方米；固定资产原值17754万元，净值7488万元；拥有主要生产设备971台（套）。
公司设备精良，工艺水平先进，检测手段齐全完善，并具有高、精、尖设备，现已形成了专业化生产的格局。
设在公司内的机械工业部佳木斯防爆电机研究所及质量监督、检测中心，负责全国起重冶金电机行业归口和监督检验，按照国家规划进行科学试验、研究，公司并委托该检测中心进行检验工作。
趁此机会，特向国内外广大用户致意，我们将一如既往，以面向市场为用户服务为己任，不断探索，不断前进。
1 概述1.1YZPE系列起重及冶金用变频调速电磁制动三相异步电动机是在YZP系列电动机基础上，加装电磁制动器，应用了我国在电磁计算、结构设计、工艺材料和测试等方面新技术的新一代产品。
它的结构合理，性能更加优良，外型美观，是提质降耗、增产增益的首选产品。
1.2YZPE系列起重及冶金用变频调速电磁制动三相异步电动机系用于驱动各种型式的起重机械及其他类似设备的专用产品；具有宽广的调速范围、较大的过载能力和较高的机械强度，因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。
1.3电动机的功率等级和安装尺寸符合IEC72推荐标准，功率等级与机座号的相互对应关系与YZP系列电动机一致。
佳木斯防爆电机产品样本
2、概述
本系列电动机符合 GB 3836.1《 爆炸性气体环境用电气设备 第 1 部分：通用要求》、 GB 3836.2 《 爆炸性气体环境用电气设备 第 2 部分：隔爆型“d”》、MT 451-1995 《 煤 矿用隔爆型低压三相异步电动机安全性能通用技术规范》的规定制成隔爆型，防爆标志为 “EXdI”。系列电机取得了防爆合格证、煤安证、生产许可证，电机根据驱动的设备不同， 又分为采掘工作面和非采掘工作面使用的电机，分别适用于煤矿井上、井下的采、掘、装、 运、提升、通风等多种设备。 3、现场使用条件 3.1 海拔：≤1000m 3.2 环境温度：≤40℃（环境最低温度为－20℃） 3.3 月平均相对湿度：≤90％（月平均最低温度不高于 25℃） 3.4 额定电压：220V、380V、660V、1140V、3000V、6000V、10000V。
2
5.8 YBS（DSB、JDSB、JBY）输送机用隔爆型三相异步电动机性能数据…………………… 5.9 YBT 隔爆型轴流式局部通风机性能数据…………………………………………………… 5.10 YBF2 风机用高低压隔爆型三相异步电动机性能数据…………………………………… 5.11YBK2 矿用隔爆型三相电动机性能数据…………………………………………………… 5.12 YB2 系列低压隔爆型三相异步电动机性能数据………………………………………… 5.13 YB2 系列高压隔爆型三相异步电动机性能数据………………………………………… 6、外型及安装尺寸……………………………………………………………………………… 6.1 YBU 挖掘机用隔爆型三相异步电动机外形及安装尺寸…………………………………… 6.2 YBUD 挖掘机用双速隔爆型三相异步电动机外形及安装尺寸……………………………… 6.3 YBSD 矿用隔爆型三相异步电动机外形及安装尺寸………………………………………… 6.4 YBJ .绞车用隔爆型三相异步电动机外形及安装尺寸……………………………………… 6.5 YBRO 绕线转子隔爆型三相异步电动机外形及安装尺寸…………………………………… 6.6 YBB 粑斗.装岩机用隔爆型三相异步电动机外形及安装尺寸……………………………… 6.7 YBI 装岩机用隔爆型三相异步电动机外形及安装尺寸……………………………………… 6.8 YBS（DSB、JDSB、JBY）输送机用隔爆型三相异步电动机外形及安装尺寸……………… 6.9 YBT 隔爆型轴流式局部通风机外形及安装尺寸…………………………………………… 6.10 YBF2 风机用高低压隔爆型三相异步电动机外形及安装尺寸……………………………… 6.11 YBK2 矿用隔爆型三相电动机外形及安装尺寸…………………………………………… 6.12 YB2 系列低压隔爆型三相异步电动机外形及安装尺寸…………………………………… 6.13 YB2 系列高压隔爆型三相异步电动机外形及安装尺寸…………………………………… 7、现场安装接口尺寸……………………………………………………………………………… 7.1 YBU 挖掘机用隔爆型三相异步电动机接口数据…………………………………………… 7.2 YBUD 挖掘机用双速隔爆型三相异步电动机接口数据……………………………………… 7.3 YBSD 矿用隔爆型三相异步电动机接口数据………………………………………………… 7.4 YBJ .绞车用隔爆型三相异步电动机接口数据 ……………………………………………… 7.5 YBRO 绕线转子隔爆型三相异步电动机接口数据 ………………………………………… 7.6 YBB 粑斗.装岩机用隔爆型三相异步电动机接口数据……………………………………… 7.7 YBI 装岩机用隔爆型三相异步电动机接口数据 …………………………………………… 7.8 YBS（DSB、JDSB、JBY）输送机用隔爆型三相异步电动机接口数据…………………… 7.9 YBT 隔爆型轴流式局部通风机接口数据……………………………………………………
YZP系列样本
735
1.5~2
3.1
5.58
YZP315M2-8 110
210 1429
735
1.5~2
3.0
6.37
YZP355M-8 132
250 1715
735
1.5~2
2.9
7.32
YZP355M1-8 160
320 2079
735
1.5~2
2.9
9.4
YZP355M2-8 200
393 2599
735
1.5~2
315 355 L-08 3 kW
400 L-11 5.5kW
5.电动机型号意义：
注：当电机带风机（F）、制动器（E）、编码器（M）或超速开关（C）时，则其型号加上其对应的符号。
6. 变频电机基准工作制为 S3-40%，280 及以下中心高其它工作制功率换算关系见表 3，315 及以上中
心高其它工作制功率换算需与厂家联系
0.0575
YZP160M2-8 5.5
14.5
72
730
1.5~2
2.8
0.1325
YZP160L-8
7.5
19
98
730
1.5~2
2.8
0.1775
YZP180L-8
11
26
144
730
1.5~2
2.8
0.325
YZP200L-8
15
31
198
725
1.5~2
2.8
0.339
YZP225S1-8 18.5
过负荷及显著振动与冲击的设备。
2.使用条件
海拔不超过 1000m 能正常运行。F 级适用于环境空气温度在-20℃到 40℃之间，H 级适用于环境空气温度在-20
YZP系列样本
YZP系列变频调速三相异步电动机1.概述YZP系列冶金及起重用变频调速三相异步电动机，用于驱动各种型式的起重机械及其他类似设备的专用产品；是以变频调速装置为供电电源的专用电动机。
能与国内外各种变频装置配套，组成变频调速系统。
电动机调速范围广、过载能力强、运行稳定、可靠、效率高。
因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。
2.使用条件海拔不超过1000m能正常运行。
F级适用于环境空气温度在-20℃到40℃之间，H级适用于环境空气温度在-20℃到60℃之间。
相对湿度小于90%。
3.基本型式标称电压：380V 基频：50Hz，1-50Hz恒转矩调速，50-100Hz恒功率调速防护等级：IP54 绝缘等级：F级或H级冷却方式：风机冷却（IC416）基准工作制：S3-40%安装方式：B3（112~400）、B5（112~250）、V1（112~315）、B35（132~315）定子接线方式：132及以下电机定子绕组为Y接法；160及以上电机定子绕组为△接法注：根据用户要求，可带超温保护热敏开关、防潮加热带、电磁制动器、编码器及超速开关等，可根据用户要求提供基频50Hz以下的电机。
4.冷却风机型式标称电压：380V 基频：50Hz 基准工作制：S1对应机座号的轴流风机功率见表1表1 对应机座号的轴流风机功率注：根据用户要求，可采用用离心风机的冷却.对应机座号的离心风机功率见表2表2 对应机座号的离心风机功率风机必须由独立电源供电，禁止使用变频电源！5.电动机型号意义：注：当电机带风机（F）、制动器（E）、编码器（M）或超速开关（C）时，则其型号加上其对应的符号。
6. 变频电机基准工作制为S3-40%，280及以下中心高其它工作制功率换算关系见表3，315及以上中心高其它工作制功率换算需与厂家联系表3 工作制功率换算关系7. 电动机选用轴承型号见表4表4电动机轴承型号表8. YZP系列电机主要技术参数：（表中数据为额定电压、额定频率和基准工作制时的设计值，仅供用户选型时参考，具体数据以电动机的铭牌数据为准）最大转矩/额定转矩为50Hz时的值，堵转转矩/额定转矩为1Hz时的值，与变频器设置有关。
佳木斯YZP2系列起重及冶金用变频调速三相异步电动机样本
佳木斯电动机股份有限公司技术文件0EE.138.260-2014佳木斯电动机股份有限公司发布YZP2系列起重及冶金用变频调速三相异步电动机（机座号112～355）产品样本1 概述YZP2系列起重及冶金用变频调速三相异步电动机是集国内外同类产品优点、应用计算机辅助设计技术、我公司自行开发设计的全封闭风机冷却式三相异步电动机，可广泛应用于起重、冶金、轻工、纺织、化工等需要调速传动装置的行业中，与国内外其它厂家同类型电机相比，功率等级大大提高，有助于提高我国起重及冶金用变频调速三相异步电动机的技术水平、引领起重冶金电机行业的发展。
本系列电动机机座号范围为112～355，功率等级和安装尺寸符合GB/T 4772.1/IEC 60072-1和GB/T 4772.2/IEC 60072-2标准的规定。
2 产品特点YZP2系列电动机整体外观（见图1）。
图1 整体外观图产品主要有以下特点：a) 主接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求；b) 接线盒、机座、端盖和风机的外形美观、样式新颖，并且有利于通风和降噪；c) 热分级分为155（F）级和180（H）级，两种绝缘系统具有相同的参数；d) 工作制为S3-40%，外壳防护等级为IP54/IP55；e) 冷却方式为IC416，使电机在任何转速情况下都可以得到有效的冷却；f)为了方便连接负载，在电动机轴伸端面均预留有C型中心孔；g) 机座号132及以上电机在机座底部安装有排水阀；h) 绕组采用高等级变频电机专用耐电晕电磁线，性能可靠，电机使用寿命长；i) 3Hz～100Hz无级变速，在低速时转矩平滑，无爬行现象，保证设备在调速过程中运行平稳；j) 特有电磁设计技术，降低或杜绝轴电流，大幅减少轴承故障；k) 设计合理，可与国内外同类型变频装置配套，互换性、通用性强；l) 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀。
YZP系列冶金及起重用变频调速三相异步电动机
YZP系列冶金及起重用变频调速三相异步电动机是以变频调速装置为供电电源的调速三相异步电动机，与变频装置组成的系统能够实现无级调速；达到节能和控制自动化的目的。
由于具有效率高、调速范围广、精度好、起制动运行稳定，且过载能力大等特点，特别适用于需要变频调速，短时或断续周期运行、频繁起制动的场合。
电动机基本技术要求符合IEC34-1和GB755标准的要求，安装尺寸符合IEC72国际标准。
电动机可附装热保护器、加热器、编码器、电磁制动器、超速开关及测速发电机等附加装置，以满足用户配套需求。
型号说明：工作制及技术数据：适应变频器输出的高载波频率电压。
额定电压380V，额定频率50Hz。
绝缘等级F级，防护等级IP54和IP55。
调速范围3—100Hz；3—50Hz为恒转矩运行；50—100Hz为恒功率运行。
海拔不超过1000m，相对湿度不大于90%。
冷却方式，112—132机座号为自扇冷式（IC411），160—335机座号为他扇冷式（IC416）。
180及以下机座号为Y接法，200及以上机座号为△接法。
额定电压、频率时，能承受额定转矩2倍过载历时1min。
技术数据见下表：冷却风机参数（见下表）安装及外型尺寸：YZP系列IM1001、IM B3底脚安装电动机YZP系列IM3011、IM3001、IM2001、IM V1、IM B5、IM B35法兰安装电动机法兰盘尺寸（见下表）（出轴的尺寸同底脚安装电机）锥形出轴端出轴尺寸（见下表）返回目录YZP系列冶金及起重用变频调速三相异步电动机是以变频调速装置为供电电源的调速三相异步电动机，与变频装置组成的系统能够实现无级调速；达到节能和控制自动化的目的。
由于具有效率高、调速范围广、精度好、起制动运行稳定，且过载能力大等特点，特别适用于需要变频调速，短时或断续周期运行、频繁起制动的场合。
电动机基本技术要求符合IEC34-1和GB755标准的要求，安装尺寸符合IEC72国际标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
佳木斯电动机股份有限公司技术文件0EE.138.260-2014佳木斯电动机股份有限公司发布YZP2系列起重及冶金用变频调速三相异步电动机（机座号112～355）产品样本1 概述YZP2系列起重及冶金用变频调速三相异步电动机是集国内外同类产品优点、应用计算机辅助设计技术、我公司自行开发设计的全封闭风机冷却式三相异步电动机，可广泛应用于起重、冶金、轻工、纺织、化工等需要调速传动装置的行业中，与国内外其它厂家同类型电机相比，功率等级大大提高，有助于提高我国起重及冶金用变频调速三相异步电动机的技术水平、引领起重冶金电机行业的发展。
本系列电动机机座号范围为112～355，功率等级和安装尺寸符合GB/T 4772.1/IEC 60072-1和GB/T 4772.2/IEC 60072-2标准的规定。
2 产品特点YZP2系列电动机整体外观（见图1）。
图1 整体外观图产品主要有以下特点：a) 主接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求；b) 接线盒、机座、端盖和风机的外形美观、样式新颖，并且有利于通风和降噪；c) 热分级分为155（F）级和180（H）级，两种绝缘系统具有相同的参数；d) 工作制为S3-40%，外壳防护等级为IP54/IP55；e) 冷却方式为IC416，使电机在任何转速情况下都可以得到有效的冷却；f)为了方便连接负载，在电动机轴伸端面均预留有C型中心孔；g) 机座号132及以上电机在机座底部安装有排水阀；h) 绕组采用高等级变频电机专用耐电晕电磁线，性能可靠，电机使用寿命长；i) 3Hz～100Hz无级变速，在低速时转矩平滑，无爬行现象，保证设备在调速过程中运行平稳；j) 特有电磁设计技术，降低或杜绝轴电流，大幅减少轴承故障；k) 设计合理，可与国内外同类型变频装置配套，互换性、通用性强；l) 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀。
3 电动机型号含义电动机产品型号的组成及含义举例如下：Y Z P 2 160 L - 4 - W环境代号 F1-户内防中等腐蚀型F2-户内防强腐蚀型WF1-户外防中等腐蚀型WF2-户外防强腐蚀型TH-湿热带TA-干热带极数 G-高原机座长度(S表示短机座、M表示中机座、L表示长机座)中心高第二次设计变频调速起重及冶金用异步电动机4 产品系列型谱电动机产品系列型谱（见表1）。
表1 产品系列型谱机座号同步转速1500r/min 1000r/min 750r/min 600r/min112M 5.5 4.0 - - 132S 7.5 5.5 - - 132M 11 7.5 - - 160M 15 11 7.5 - 160L 22 15 11 - 180L 30 22 15 - 200L1 37 30 22 - 200L2 45 37 30 - 225S 55 45 37 - 225M 63 55 45 -250M1 75 6355 37250M2 90 75 45 280S1 110 90 63 55 280S2 132 110 75 63 280M 160 132 90 75 315S 200 160 110 90315M1 220 200 132 110315M2 250 220 160 132315L1 280 250 200 160315L2 315 280 220 200355S 355 315 250 220355M1 400 355 280 250355M2 450 400 315 280355L 500 450 355 3155 引用标准GB/T 156 标准电压GB 755 旋转电动机 定额和性能GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类（IM代码）GB/T 1032 三相异步电动机试验方法GB/T 1096 普通型 平键GB 1971 旋转电机 线端标志与旋转方向GB/T 1993 旋转电机 冷却方法GB/T 4772.1 旋转电机尺寸和输出功率等级 第1部分：机座号56～400和凸缘号55～1080GB/T 4942.1 旋转电机整体结构的防护等级（IP代码）分级GB 10068 轴中心高为56 mm及以上电机的机械振动 振动的测量、评定及限值GB/T 10069.1 旋转电机噪声测定方法及限值 第1部分：旋转电机噪声测定方法GB 10069.3 旋转电机噪声测定方法及限值 第3部分：噪声限值GB/T 11021 电气绝缘 耐热性分级GB/T 12351 热带型旋转电机环境技术要求GB/T 12665 电机在一般环境条件下使用的湿热试验要求GB/T 22670 变频器供电三相鼠笼感应电动机试验方法GB/T 22719.1 交流低压电机散嵌绕组匝间绝缘第1部分：试验方法GB/T 22719.2 交流低压电机散嵌绕组匝间绝缘 第2部分：试验限值6 工作条件a） 温度：环境空气温度随季节而变化，当热分级155级时最高+40℃、当热分级180级时最高+60℃，环境空气最低温度为-15℃；b） 海拔：不超过1000m；注：当环境空气温度、海拔与上述规定不同时按GB 755的规定进行修正。
c） 湿度：最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃（工厂）；d） 额定频率：50Hz；e） 变频范围：3Hz～100Hz；注：3Hz～50Hz为恒转矩调速，50Hz～100Hz恒功率调速。
f） 基准工作制：S3-40%；注：电动机铭牌数据一般按基准工作制供给，如用户有特殊要求则按用户要求供给数据，当电动机需要按S3～S5工作制之外的方式运行时，需与制造厂协商。
g） 额定电压：380V；注：对频率、电压、环境空气温度、海拔等有特殊要求时，请在订货时提出。
h） 热分级：155（F）级、180（H）级；注：155级适用于环境空气温度不超过40℃的一般场所，180级适用于环境空气温度不超过60℃的冶金场所，两种电动机具有相同的参数。
i） 防护等级：IP54/IP55。
7 安装结构型式本系列电动机有三种基本安装结构型式，见表2。
电动机轴承型号见表3。
冷却风机电压及频率同电机，风机功率见表4。
接线螺栓规格及进线口卡口范围见表5。
表2 安装结构型式机座号基本安装结构IMB3 IMB5 IMV1YZP2 112～280 √ √ √YZP2 315～355 √ — √表3 轴承型号机座号IMB3 IMB5 IMV1 负载端 非负载端 负载端 非负载端 负载端 非负载端 112 6306-2RZ/C3 6306-2RZ/C3 6306-2RZ/C3 6306-2RZ/C3 6306-2RZ/C3 6306-2RZ/C3 132 6308-2RZ/C3 6308-2RZ/C3 6308-2RZ/C3 6308-2RZ/C3 6308-2RZ/C3 6308-2RZ/C3 160 6309/C3 6309/C3 6309/C3 6309/C3 6309/C3 6309/C3 180 6311/C3 6311/C3 6311/C3 6311/C3 6311/C3 6311/C3 200 6312/C3 6312/C3 6312/C3 6312/C3 6312/C3 6312/C3 225 6313/C3 6313/C3 6313/C3 6313/C3 6313/C3 6313/C3 250 6314/C3 6314/C3 6314/C3 6314/C3 6314/C3 6314/C3 280 6317/C3 6317/C3 6317/C3 6317/C3 6317/C3 6317/C3 315 6320/C3 6319/C3 - - 6320/C3 6319/C3 355 6324/C3 6320/C3 - - 7324B 6320/C3表4 风机功率电机型号 风机功率（W）YZP2 112 60YZP2 132 60YZP2 160 60YZP2 180 60YZP2 200 230YZP2 225 230YZP2 250 230YZP2 280 750YZP2 315 1100YZP2 355 11001－密封圈 2－端盖 3－轴承 4－接线盒 5－定子 6－转子 7－接地牌 8－波形弹簧片 9－轴流风机图3 YZP2 112～132 结构剖面示意图1－密封圈 2－轴承外盖 3－挡油环 4－轴承 5－端盖6－轴承内盖 7－接线盒 8－接地牌 9－定子 10－转子 11－波形弹簧片 12－轴流风机图4 YZP2 160～250 结构剖面示意图1－密封圈 2－轴承外盖 3－挡油环 4－轴承 5－端盖6－轴承内盖 7－接线盒 8－接地牌 9－定子 10－转子 11－波形弹簧片 12－离心风机图5 YZP2 280～355 结构剖面示意图10 产品性能数据380V、50Hz、S3工作制不同负载持续率下电动机功率等级见表6。
YZP2系列电动机最大转矩倍数为2.2，基准工作制S3-40%6下其余电气参数见表7。
0EE.138.260-20147表6机座号1500r/min1000r/min 750r/min 600r/min 功率kW 功率kW 功率kW 功率kW 25%40% 60% 100% 25% 40% 60% 100% 25%40%60%100%25%40%60%100%112M 6.3 5.5 4.8 4.0 4.5 4.0 3.5 3.0 --------132S 8.5 7.5 6.3 5.0 6.3 5.5 4.8 4.0 132M 13 11 9.5 8.8 8.5 7.5 6.3 5.5 160M 17 15 13 11 13 11 9 7.5 8.5 7.5 6.3 5.5 160L 25 22 19 16 17 15 13 11 13 11 9.5 8.0 180L 35 30 25 22 25 22 19 16 17 15 13 11 200L1 42 37 32 27 35 30 25 22 26 22 19 16 200L2 52 45 39 33 42 37 32 27 36 30 25 22 225S 63 55 47 40 52 45 39 33 42 37 32 27 225M 70 63 53 46 63 55 47 40 52 45 39 33 250M1 85 75 63 55 70 63 53 46 63 55 47 40 42 37 32 27 250M2 100 90 75 65 85 75 63 55 52 45 39 33 280S1 125 110 92 80 100 90 75 65 70 63 53 46 63 55 47 40 280S2 150 132 110 95 125 110 92 80 85 75 63 55 70 63 53 46 280M 185 160 132 115 150 132 110 95 100 90 75 65 85 75 63 55 315S 230 200 170 145 185 160 132 115 125 110 92 80 103 90 75 65 315M1 250 220 187 160 230 200 170 145 155 132 110 95 125 110 92 80 315M2 295 250 210 180 250 220 187 160 185 160 132 115 150 132 110 95 315L1 330 280 235 200 295 250 210 180 230 200 170 145 185 160 132 115 315L2 355 315 267 228 330 280 235 200 250 220 187 160 230 200 170 145 355S 400 355 301 257 355 315 267 228 295 250 210 180 250 220 187 160 355M1 450 400 340 290 400 355 300 257 330 280 235 200 295 250 210 180 355M2 500 450 382 326 450 400 340 290 355 315 267 228 330 280 325 200 355L550500425362500450382326400355300257355315267228注：M、L后面的数字1、2分别代表同一机座号和转速下不同的功率。
