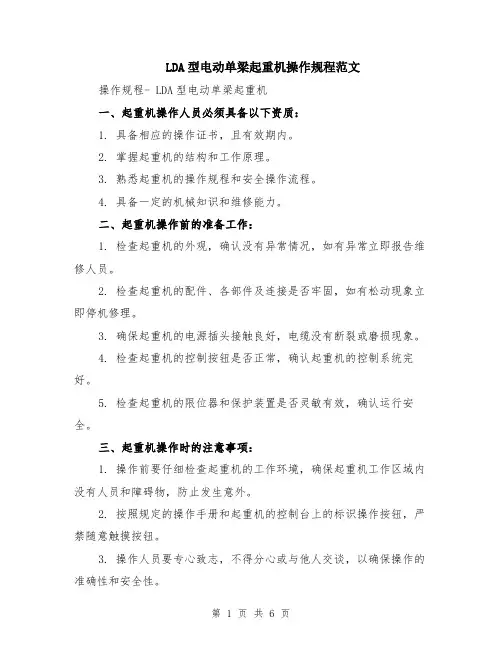

LDA型电动单梁起重机操作规程范文(二篇)

LDA型电动单梁起重机操作规程范文(二篇)

LDA型电动单梁起重机操作规程范文操作规程- LDA型电动单梁起重机一、起重机操作人员必须具备以下资质:1. 具备相应的操作证书,且有效期内。

2. 掌握起重机的结构和工作原理。

3. 熟悉起重机的操作规程和安全操作流程。

4. 具备一定的机械知识和维修能力。

二、起重机操作前的准备工作:1. 检查起重机的外观,确认没有异常情况,如有异常立即报告维修人员。

2. 检查起重机的配件、各部件及连接是否牢固,如有松动现象立即停机修理。

3. 确保起重机的电源插头接触良好,电缆没有断裂或磨损现象。

4. 检查起重机的控制按钮是否正常,确认起重机的控制系统完好。

5. 检查起重机的限位器和保护装置是否灵敏有效,确认运行安全。

三、起重机操作时的注意事项:1. 操作前要仔细检查起重机的工作环境,确保起重机工作区域内没有人员和障碍物,防止发生意外。

2. 按照规定的操作手册和起重机的控制台上的标识操作按钮,严禁随意触摸按钮。

3. 操作人员要专心致志,不得分心或与他人交谈,以确保操作的准确性和安全性。

4. 在操作过程中,操作人员应注意起重机的各项指标和运行状态,随时调整反应速度,确保平稳运行。

5. 操作过程中,严禁超载操作,应根据起重机的额定载荷进行合理使用。

6. 当需要长时间停止工作或离开操作台时,应关闭起重机的电源,并将操作台上的按钮设置在零位,以免意外启动。

四、起重机维护保养工作:1. 在每次使用起重机之前,要定期检查起重机的润滑部位,及时补充润滑油。

2. 定期清洗起重机的运动部位,清除附着的灰尘和杂物,保持起重机的良好运行状态。

3. 定期检查起重机的电气系统,对有异常现象的部分进行检修或更换。

4. 根据实际使用情况,及时调整和紧固起重机的螺栓和销钉,确保连接牢固。

5. 每月至少进行一次全面维护,包括润滑部位的检查和清洁、电气系统的检修等。

五、起重机事故处理和报告:1. 在起重机发生故障或事故时,操作人员要立即停机,并迅速采取应急措施,防止事故扩大,确保人员安全。

《冶金电动梁起重机技术条件》

《冶金电动梁起重机技术条件》

《冶金电动单梁起重机技术条件》编制说明1.工作简况1.1任务来源为了统一河南省内冶金单梁起重机产品的研发、设计、生产、制造和检验等环节相关要求,根据《河南省质量技术监督局关于下达2016年第一批河南省地方标准制修订计划》(豫质监标发[2016]127号,本项目为附件《2016年第一批河南省地方标准立项计划项目汇总表》第226号)的要求,制定本标准。

1.2主要工作过程2016年5月,接到标准制定任务后,由河南省大方重型机器有限公司、长垣县质监局等单位成立了标准制定工作组,为了能够保证标准的质量,工作组收集了以下相关标准:GB/T 3811-2008 起重机设计规范GB 6067.1 起重机械安全规程第1部分:总则JB/T 1306-2008 电动单梁起重机JB/T 7688.5-2012 冶金起重机技术条件第5部分:铸造起重机JB/T 9008(所有部分)钢丝绳电动葫芦质检办特(2007)375号《关于冶金起重机整治工作有关意见的通知》工作组在仔细研究上述标准后,发现:⏹JB/T1306-2008《电动单梁起重机》范围规定:不适用于吊运熔融金属环境条件下的起重机;⏹质检办特(2007)375号《关于冶金起重机整治工作有关意见的通知》有关于冶金单梁的要求,但是该通知已经作废;⏹JB/T9008.1-2014《钢丝绳电动葫芦》适用于吊运熔融金属,但仅是起升机构,无冶金单梁整机的要求;⏹JB/T7688.5-2012《冶金起重机技术条件第5部分:铸造起重机》第4.5.14项仅提出冶金电动葫芦的要求,未对冶金单梁桥式起重机整机提出要求;⏹上网查询未见到国外冶金单梁起重机相关标准信息;综上述,市场上的冶金单梁起重机整机生产制造处于无标生产状态,急需制定标准、统一规范,指导生产、检验、验收。

根据GB/T 1.1-2009和GB/T 20000.2-2009的要求,本着认真、负责的态度对《冶金电动单梁起重机技术条件》进行编制,并于2016年7月完成标准征求意见稿及编制说明草案。

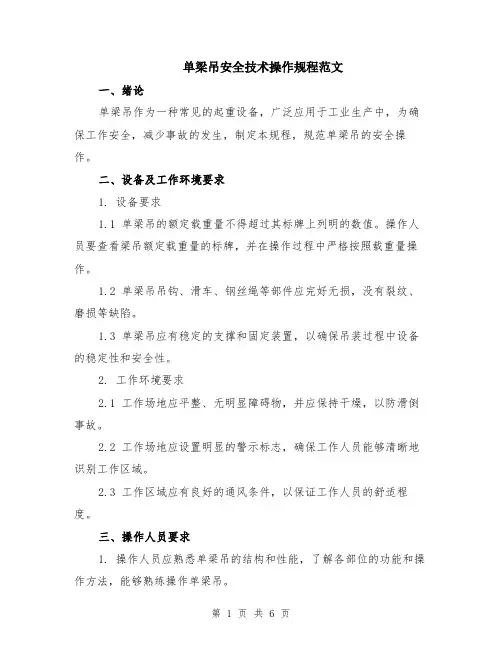

单梁吊安全技术操作规程范文(二篇)

单梁吊安全技术操作规程范文(二篇)

单梁吊安全技术操作规程范文一、绪论单梁吊作为一种常见的起重设备,广泛应用于工业生产中,为确保工作安全,减少事故的发生,制定本规程,规范单梁吊的安全操作。

二、设备及工作环境要求1. 设备要求1.1 单梁吊的额定载重量不得超过其标牌上列明的数值。

操作人员要查看梁吊额定载重量的标牌,并在操作过程中严格按照载重量操作。

1.2 单梁吊吊钩、滑车、钢丝绳等部件应完好无损,没有裂纹、磨损等缺陷。

1.3 单梁吊应有稳定的支撑和固定装置,以确保吊装过程中设备的稳定性和安全性。

2. 工作环境要求2.1 工作场地应平整、无明显障碍物,并应保持干燥,以防滑倒事故。

2.2 工作场地应设置明显的警示标志,确保工作人员能够清晰地识别工作区域。

2.3 工作区域应有良好的通风条件,以保证工作人员的舒适程度。

三、操作人员要求1. 操作人员应熟悉单梁吊的结构和性能,了解各部位的功能和操作方法,能够熟练操作单梁吊。

2. 操作人员必须经过专业培训,并取得相关操作证书,具备一定的安全意识和应急处理能力。

3. 操作人员必须佩戴防护装备,包括安全帽、安全鞋、手套等。

四、安全操作流程1. 准备工作1.1 检查工作场地是否符合要求,确保场地平整无障碍物。

1.2 检查吊钩、滑车、钢丝绳等设备是否完好无损。

1.3 确保单梁吊的额定载重量和工作范围符合要求。

2. 吊装操作2.1 将单梁吊准确安装至工作位置,并固定好支撑装置。

2.2 调试吊装设备,确保正常运行后方可开始吊装操作。

2.3 安装吊钩时,应用安全锁将物品牢固固定,防止物体下坠造成伤害。

2.4 对吊装物品进行全面检查,确认没有安全隐患后,方可进行吊装操作。

3. 吊装物品的移动3.1 在移动过程中,操作人员应保持冷静,稳定吊装物品,避免晃动或滑落。

3.2 吊装物品移动过程中,操作人员要密切关注周围环境,确保没有其他人员或设备在吊运范围内。

4. 结束操作4.1 吊装作业结束后,必须将单梁吊归位,并进行必要的维护保养和检修。

起重机技术要求(必看)

起重机技术要求(必看)

起重机技术要求一、项目概况1.设备需求:2.此项目为交钥匙工程。

包括以下内容:2.1设计、制造、安装、调试以上起重机及其附属设备;2.2安装、调整大车轨道;2.3办结所有使用手续,包括通过当地质量技术监督局的检测并获准使用等;2.4对使用单位的人员进行技术培训。

3.工程界限3.1甲方就近提供行车用电接入点,从接入点到行车的输电线路部分均由乙方自理;3.2乙方现场施工所用的临时用水用电设施均由乙方自建,要有计量装置,以便于计费,甲方提供必要的配合;3.3甲方尽可能地多提供便利条件。

二、工作条件1.环境温度:-15℃~+40℃;2.环境湿度:≤80%。

3.电源电压:220V/380V(+10%),频率50Hz(+2%)。

三、起重机基本功能及要求1.电动单梁起重机5吨1.1操纵方式:地面无线控制;1.2葫芦类型:MD1型电动葫芦1.3额定起重量:5t;1.4跨度:22.5m;1.5起升高度:9m;1.6运行速度1.6.1吊钩起升速度:8m/min;1.6.2小车运行速度:20m/min;1.6.3大车运行速度:20m/min。

1.7最大轮压:满足使用要求;1.8工作级别:A5.2.电动单梁起重机10吨2.1操纵方式:地面无线控制;2.2葫芦类型:MD1型电动葫芦2.3额定起重量:10t;2.4跨度:22.5m;2.5起升高度:9m2.6运行速度2.6.1吊钩起升速度:7m/min;2.6.2小车运行速度:20m/min;2.6.3大车运行速度:20m/min。

2.7最大轮压:满足使用要求;2.8工作级别:A5.四、主要结构件、机械零部件、电器控制件及技术要求1.起升机构由电动机、减速器、卷筒组、钢丝绳、滑轮组、吊钩组等组成,其中起升电动机、减速器采用国内名牌。

2.大、小车运行机构由电动机、减速器、车轮组等部件组成;其中大车车轮轴承采用NJ314EM轴承、小车采用分别驱动的方式。

3.桥架由主梁、端梁等组成,所用金属材料应为国内宝钢、武钢、鞍(安)钢等大钢厂的产品。

2024年LDA型电动单梁起重机操作规程

2024年LDA型电动单梁起重机操作规程

2024年LDA型电动单梁起重机操作规程第一章总则第一条:本规程是根据《起重机械安全运行规程》(GB6067-2010)制定的,适用于2024年LDA型电动单梁起重机。

第二条:起重机的操作人员应熟悉本规程,并按照规程要求操作起重机。

第三条:起重机的维护和保养工作应按照相关规定进行,确保起重机的安全运行。

第二章起重机的安全操作第四条:起重机的操作前必须核实其机械和电气部分是否完好,是否有异常情况,并进行试运转。

第五条:操作人员在操作起重机前应穿戴符合规定的个人防护用品,如安全帽、防护眼镜、防护鞋等。

第六条:起重机的操作人员必须经过专业培训,并获得起重机操作证书。

第七条:在使用起重机过程中,切勿超负荷使用,严禁超载工作。

第八条:起重机操作人员必须熟悉起重机的各个控制装置的功能和操作方法,并按照正确的操作程序进行操作。

第三章起重机的日常维护保养第九条:起重机的日常维护保养工作应由专业人员负责,并记录维护保养情况。

第十条:起重机的关键部件和安全装置应定期检测和维护,确保其正常运行。

第十一条:定期检查升降机钢丝绳的状态,如发现磨损、断裂等问题,应及时更换。

第十二条:起重机的润滑油应定期更换,并保持油品的干净,防止污染起重机关键部位。

第十三条:起重机的电气系统应定期检查,确保电器部分正常运行。

第四章起重机的日常使用第十四条:操作人员在启动起重机之前,应对工作区域进行检查,确保工作区域没有人员和障碍物。

第十五条:操作起重机时,应注意操作平稳,严禁猛冲、急转等动作。

第十六条:起重机在使用过程中应保持良好的通信,并遵循指挥信号。

第十七条:起重机在有人员进入和离开时,必须先停机,并确保工作区域安全后方可继续操作。

第十八条:起重机在使用过程中,如发现异常情况应及时报告,并停机处理。

第五章紧急情况处理第十九条:起重机发生故障或异常情况时,操作人员应立即停机,并向相关部门报告。

第二十条:在紧急情况下,操作人员应保持冷静,并按照规程要求采取相应的应急措施。

LDY型冶金电动单梁使说明书

LDY型冶金电动单梁使说明书

LDY型冶金电动单梁起重机安装、使用、维护说明书纽科伦(新乡)起重机有限公司目录一、概述 (3)1.主要用途 (3)2.适用范围 (3)3.环境条件 (3)4.噪声 (3)二、起重机的结构和性能参数 (3)1.桥架 (3)2.运行机构 (3)3.起升机构 (4)4.电气系统 (4)5.操纵形式 (4)三、起重机的基本型式 (4)1.型式 (4)2.型号表示方法 (4)3.标记示例 (4)4.起重机基本参数 (4)5.技术参数 (5)四、起重机的安全及防护装置 (5)1.安全制动装置 (5)2.轨道端部止档及缓冲器 (6)3.限位器 (6)4.运行极限限制器 (7)5.电动机安全保护 (8)6.失压保护 (8)7.错相保护 (8)8.紧急断电保护(紧急开关) (8)9.过电流保护和零位保护 (8)五、电气安全规则 (8)1.电气设备的安全技术要求 (8)2.电器线路安全要求 (9)六、起重机的安装与调试 (9)1.安装准备及注意事项 (9)2.安装时的安全要求 (9)3.桥架组装 (10)4.桥架组装完成后的质量要求 (10)5.安装架设方法 (11)6.轮缘内侧与轨道间隙 (11)七、电气系统安装 (12)八、电控系统的检查和调整 (13)九、起重机的运转试验 (14)1.试车前的准备和检查 (14)2.无负荷试验 (14)3.负荷试验 (14)十、起重机的检修与维护 (15)1.日检 (15)2.月检 (15)3.年检 (19)十一、起重机的润滑 (23)1.起重机设备各润滑点分布如下 (23)2.润滑注意事项 (24)十二、起重机常见故障及处理 (24)十三、起重机的安全操作规程 (26)1.起重机的操作 (26)2.安全操作规程 (27)十四、标志、运输和储存 (29)请在安装、使用前仔细阅读使用说明书,并严格按照有关安全操作规程进行作业。

一、概述本说明书适用于LDY型冶金电动单梁起重机的安装、使用和维护,供安装、操作和维修人员使用。

LD5电动单梁起重机吊装方案

LD5电动单梁起重机吊装方案

起重机安装施工吊装方案工程名称:大西沟管道引水工程起重设备安装工程建设单位:监理单位:监理单位审核人(签字):施工单位: 河南矿山重型起重机械有限公司编制人:编制日期:2014年10月日目录目录---------------------------------------------- 1一、编制说明---------------------------------------------- 2二、编制依据---------------------------------------------- 2三、工程概况---------------------------------------------- 2四、施工准备---------------------------------------------- 2五、吊装作业流程------------------------------------------ 3六、主要施工方法和技术措施-------------------------------- 3七、主要机具与措施材料-------------------------------------3八、主要安全技术措施-------------------------------------- 3九、主要计算过程------------------------------------------ 5加药车间LD2吨电动单梁起重机吊装方案1 编制说明1.1 本方案是针对加药车间现场吊装实际情况而编制,LD2吨电动单梁起重机设备净重为3.5t。

1.2 吊装作业前应认真传阅、学习,并严格执行本方案。

2 编制依据:2.1 根据施工现场实际情况。

3 工程概况:起重机总重3.5t,安装高度9.00m,最高障碍物高度11.00m。

4 施工准备:4.1 技术准备4.1.1 施工图纸及验收规范满足施工要求。

4.1.2 认真核对图纸,认真到场实际测量,反复验算确定吊车站位。

LDA型电动单梁起重机操作规程范本

LDA型电动单梁起重机操作规程范本

LDA型电动单梁起重机操作规程范本第一章总则第一条根据《中华人民共和国特种设备安全法》和相关法律法规的规定,制定本操作规程,以确保LDA型电动单梁起重机的安全使用。

第二条本操作规程适用于使用LDA型电动单梁起重机进行起重作业的操作人员。

第三条本操作规程的编制和实施应符合国家标准和行业标准的相关要求。

第四条操作人员应经过专门培训并持有特种设备作业人员安全操作证书方可从事相关作业。

第二章设备概述第五条 LDA型电动单梁起重机是一种起吊货物的专业设备,主要用于厂房、仓库、货场、港口等场所的货物装卸、搬运等作业。

第六条 LDA型电动单梁起重机的主要结构部件包括:起升机构、门式架、电动机、梁、钢丝绳等。

第七条 LDA型电动单梁起重机的额定起重量、额定轻重不平衡度、额定起升高度、额定工作级别和额定工作循环应符合产品合格证书的要求。

第八条 LDA型电动单梁起重机的运行速度、行程限位、缓冲器、限位器等各项安全装置应正常工作、灵活可靠。

第九条 LDA型电动单梁起重机的操作应遵循安全、高效、经济的原则。

第三章作业前准备第十条操作人员应了解LDA型电动单梁起重机的结构、性能、安全操作要点等。

第十一条在使用LDA型电动单梁起重机操作前,应检查起重机的各项安全装置是否完好,并进行试运行,确保各项安全装置正常工作。

第十二条操作人员应正确选择合适的吊具和绳索,并进行检查和试验,确保吊具完好无损。

第十三条操作人员应确保作业区域的安全,清除障碍物,确保行走通畅,防止发生事故。

第十四条操作人员应戴好个人防护用品,包括安全帽、防护鞋、防护手套等。

第十五条操作人员应熟悉起重机的操作台的功能和驾驶室内各个指示仪表的含义。

第四章起重机操作第十六条操作人员在操作起重机时应按照下列步骤操作:(一)确认作业现场安全后,进入操作台或驾驶室。

(二)检查起重机的各项操作装置是否正常工作,如行走机构的制动器,起升机构的复位开关等。

(三)确认起重机的起升高度、行走路线和作业范围,并做好标记。

LDY型冶金单梁起重机使用说明书

LDY型冶金单梁起重机使用说明书

L D Y型冶金单梁起重机使用说明书(总25页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除安装、使用产品时,注意人身安全,并请仔细阅读说明书特种设备(起重机)制造许可证号:TS2410816-2017特种设备(起重机)安装改造维修许可证:TS3441162-2018 LDY型电动单梁起重机(吊运熔融金属用)安装及使用维护说明河南省天源起重机有限公司C N A S MEM BE R OF T I L A T ER ALM ULTAN RN EMEGNARTINGO C ER本公司质量管理体系通过ISO9001:2008 认证目录一、产品概述二、结构概述三、电气系统四、安装调整五、验收规则六、使用与管理七、随机文件八、保证期尊敬的用户:感谢您选用本产品,在使用之前,请认真阅读本使用说明书,否则,可能因使用不当或由于对本产品了解不够,致使设备损毁或危及人身安全,造成不必要的损失或令人不愉快的经历。

在使用过程中,如出现质量问题,请与我们驻当地的服务网点联系,或直接与我们联系,并盼望您对本产品提出改进意见。

一、产品概述LDY型电动单梁起重机(吊运熔融金属用)是根据质检办特[2007]375号文《关于冶金起重机整治工作有关意见的通知》、质检办特[2008]347号文《关于开展压力管道元件和起重机专项整治工作有关问题的通知》及TSGQ0002-2008《起重机安全技术监察规程---桥式起重机》的有关条款研制出来的产品,是专用于冶金行业吊运熔融金属用的特殊单梁起重机。

LDY型电动单梁起重机(吊运熔融金属用)(以下简称起重机)是一种安装在高架轨道上,在轨道上方运行的桥式型起重机。

是以冶金电动葫芦为起升机构的吊运熔融金属用的起重机,额定起重量不大于10t,电动葫芦工作级别不小于M6,是使挂在起重机吊钩上的熔融金属包在空间实现垂直升降和水平移动的起重设备(见图1)。

冶金单梁LDY吊运熔融金属用)计算校核书

冶金单梁LDY吊运熔融金属用)计算校核书

冶金单梁LDY吊运熔融金属用)计算校核书————————————————————————————————作者:————————————————————————————————日期:LDY10—10.25 A6电动单梁起重机(吊运熔融金属用)校核计算书编写: 日期:审核: 日期:批准: 日期:河南省天源起重机有限公司目录第一节设备概述、型式及主要技术参数 (5)一、设备概述、型式及结构特点 (5)二、主要技术参数 (14)第二节主梁计算 (15)一、主梁断面几何特性 (15)二、主梁强度的计算 (19)三、刚度计算 (25)四、稳定性计算 (28)第三节端梁计算 (29)一、轮距的确定 (29)二、端梁中央断面几何特性 (30)三、起重机最大轮压 (32)四、最大歪斜侧向力 (35)五、端梁中央断面合成应力 (36)六、车轮轮轴对端梁腹板的挤压应力σ挤 (37)第四节主、端梁连接计算 (38)一、主、端梁连接形式及受力分析 (38)二、螺栓拉力的计算 (39)第五节、运行机构计算 (43)一、运行机构电动机及减速机的选择 (44)第一节设备概述、型式及主要技术参数一、设备概述、型式及结构特点LDY型电动单梁起重机(吊运熔融金属用)是按照质检办特[2007]375号文《关于冶金起重机械整治工作有关意见的通知》、质检办特[2008]347号文《关于开展压力管道元件和起重机械专项整治工作有关问题的通知》及TSGQ0002-2008《起重机械安全技术监察规程---桥式起重机》的有关条款研制出来的产品,是专用于冶金行业吊运熔融金属用的特殊单梁起重机。

其外形简图见图1.图1冶金单梁起重机简图7 / 47图1.1冶金单梁起重机主要参数表LDY型电动单梁起重机(吊运熔融金属用)由主梁、端梁、冶金电动葫芦、电气控制等四部分组成,大致结构与普通电动单梁起重机一样,其主要区别在于:(一)、采用冶金电动葫芦:1)、冶金电动葫芦具有支持制动器和安全制动器,起升双重限位保护,并设置超载保护等特点。

LDA型电动单梁起重机操作规程

LDA型电动单梁起重机操作规程

LDA型电动单梁起重机操作规程一、总则LDA型电动单梁起重机是一种常见的起重机械设备,为了确保安全、高效地使用起重机,保护人员和设备的安全,制定本操作规程。

本规程适用于使用LDA型电动单梁起重机的人员。

操作起重机的人员必须经过严格的培训,并持有相关证书。

二、操作人员的要求1. 操作人员必须年满18岁,身体健康,无酒后和疲劳驾驶的情况。

2. 操作人员必须熟悉起重机的结构、性能和操作规程,并具备一定的起重机操作经验。

3. 操作人员必须遵守国家有关安全生产和劳动保护法律法规,严禁拆卸、改装或私自操作起重机。

4. 操作人员必须按照规定佩戴好安全帽、安全绳、防滑鞋等必要的个人防护装备。

三、起重机的准备和检查1. 操作人员在使用起重机之前,必须进行必要的准备工作,检查起重机的运行状况,确认其能正常工作。

2. 检查起重机的电源和电气设备是否正常,并确保所有电气元件接线牢固、无损坏。

3. 检查起重机的机械部分是否正常,如梁和传动系统是否有裂纹、变形等问题。

4. 检查起重机的安全装置是否完好,并进行必要的调整和测试。

四、起重机的操作步骤1. 在使用起重机之前,操作人员必须先进行设备试运行,确保其正常工作和稳定性。

2. 在操作起重机时,操作人员必须使用起重机专用遥控器或控制箱进行操作,并按照正确的操作步骤进行操作。

3. 操作人员在操作起重机时,必须保持冷静,不能受到外界干扰和诱惑,确保操作安全。

4. 在起重过程中,操作人员必须严格按照指令进行操作,不能超载、超高或超限度工作。

5. 操作人员必须定期进行润滑和维护,确保起重机的正常运行。

五、起重机的安全措施1. 在起重机操作过程中,必须确保工作场所的安全,并采取必要的防护措施,防止人员和设备的受伤和损害。

2. 在无人操作时,起重机必须停止运行,上锁并切断电源,防止他人非法操纵起重机。

3. 在起重机升降、移动和旋转过程中,必须特别注意周围环境和障碍物,防止起重机与其他设备或建筑物发生碰撞。

LD-5T单梁起重机操作规程

LD-5T单梁起重机操作规程

LD-5T单梁起重机操作规程
1、适应岗位
1.1适应岗位
起重机操作工
1.2适用机型
本操作规程适用机型:LD-5T单梁起重机
2、主要技术参数(仅供参考,以设备出厂说明书为准,本操作规程以LD-5T单梁起重机为例)
规格型号LD
额定起重量5T
运行速度地面操作20~30m/min
电动机功率2*0.8kw
转速1380 转/分
电动葫芦起升8M
起升速度8 m/min
电源3相;50HZ;380V。

工作环境非露天
工作级别A5
3、LD-5T单梁起重机示意图
4、启动前准备和检查。

5、操作
6、工作完毕停机
7、禁止事项:
7.1 严禁超荷吊物。

7.2 严禁带故障操作。

7.3 严禁湿手或带湿手套操作行车控制钮盒,在操作前应将手上的油或水擦拭干净,以防油或水进入操作按钮盒造成漏电伤人事故。

8注意事项:
8.1 吊物时确保吊环旋入物件深度大于吊环直径的1.5倍。

8.2 不准急升急降,将重物悬在空中时间不得超过5分钟,不要在吊件摇摆时移动。

8.3 行车移动时必须严密注意吊件高度,吊件移动必须平稳缓慢。

8.4 操作中如有异常声音或危险现象,立即停止使用,并通知相关人员检查处理。

8.5 行车在操作时必须时刻不忘操作安全,及时提醒他人注意安全。

8.6 维修时行车必须处在空载、断开电源状态,并挂上“禁止合闸”的警示牌。

电动单梁起重机技术要求

电动单梁起重机技术要求

电动单梁起重机技术要求电动单梁起重机是一种常用的起重设备,广泛应用于工业、建筑、交通等领域。

在使用电动单梁起重机时,需要严格按照一系列技术要求进行设计、制造和安装,以确保其安全性、可靠性和高效性。

以下是电动单梁起重机的一些技术要求。

1.结构设计要求:(1)起重机的结构应符合国家相关标准和规范的要求,具备足够的承载能力和刚度。

(2)起重机的各部组成应合理布局,便于操作、维护和检修。

(3)起重机应具备轻巧、紧凑的特点,以减少空间使用和运输成本。

2.电气控制系统要求:(1)起重机的电气系统应符合国家电气安全标准和规范的要求,采用合适的电气元件和设备。

(2)电气控制系统应具备灵活性和可靠性,以适应不同的工况和操作需求。

(3)起重机的电气系统应具备过载保护、限位保护、紧急停机等安全功能,确保操作人员的安全。

3.动力传动系统要求:(1)起重机的动力传动系统应采用高效、节能的电机和传动装置,以提高起重机的工作效率。

(2)传动系统的选材、设计和制造应符合相关标准和规范的要求,保证传动的可靠性和安全性。

(3)起重机的传动系统应具有平稳、准确的运动特性,以满足各类起重作业的需求。

4.安全保护系统要求:(1)起重机应配备满足相关标准和规范要求的安全装置,如限位开关、重载保护装置、断相保护装置等。

(2)起重机的安全装置应设置合理、灵敏,确保在起重机出现异常情况时能够及时停机或给出警示。

(3)安全保护系统的设计和制造应服从可靠性与安全性原则,保证操作人员的安全。

5.操作控制要求:(1)起重机的操作控制系统应设计合理、布局合理,方便操作员操作和控制起重机。

(2)操作控制系统应具备准确定位、快速反应、灵活控制等特点,以提高起重机的工作效率。

(3)操作控制系统应设有方便人机交互的界面和操作设备,使得操作员能够直观、准确地控制起重机的运动和操作。

总之,电动单梁起重机的技术要求涉及结构设计、电气控制系统、动力传动系统、安全保护系统和操作控制等方面。

LD型电动单梁起重机技术指标

LD型电动单梁起重机技术指标

LD型电动单梁起重机技术指标
LD型电动单梁起重机技术指标 1、起重重量:1吨
2、起重机运行机构运行速度:(地)室20m/min
3、起重机运行机构速比:58.78
4、起重机运行机构-电动机型号:锥形鼠笼型(电磁变频软起动电机)
5、起重
机运行机构-电动机功率:2X0.8kw 6、起重机运行机构-电动机转速:1380r/min 7、起升机构-电动葫芦型式:MD1型
8、起升机构-电动葫芦起升速度:8/0.8(m/min) 9、起升机构-电动葫芦起升高度:9m
10、起升机构-电动葫芦运行速度:20m/min 11、起升机构-电动葫芦电动机:锥形鼠笼型(电磁变频软起动电机) 12、起重机跨度:12m
13、起重机行走距离(厂房长度):20m
14、起重机控制系统采用手动加无线遥控两种模式。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

LDY5-13.5A6型冶金单梁起重机




LDY5-13.5A6型冶金单梁起重机
技术要求
机械厂“铸造生产线隐患整改项目”需购买一台LDY5-13.5A6型冶金单梁起重机,用于铸造生产线熔融钢水的吊装。

现就LDY5-13.5A6型冶金单梁起重机的设计、制造、交货、验收、技术培训、售后服务等方面做以下技术要求:
一、设备名称、型号及数量
1、设备名称:LDY5-13.5A6型冶金单梁起重机
2、设备型号:LDY5-13.5A6
3、数量:壹台
二、执行标准
设计、制造、安装和验收应符合如下主要国家标准及行业标准的要求,若下列标准有更新版本,按照更新版本要求执行。

JB/T7688-1995《冶金起重机》
JB/T7688.15-1999《冶金起重机技术条件—铸造起重机》
JB/T1306-1994《电动单梁起重机》
质检办特(2007)375号《关于冶金起重机械整治工作有关意见的通知》
符合相关的行业标准、规范,国家(自治区)法律、法规和通知。

三、供货范围
四、主要技术参数
1、起吊重量:5吨;
2、跨距:13.5米;
3、起升高度:9米;
4、行车行程:55米;
5、操纵形式:遥控器控制;
6、工作级别:A6级;
7、起重机总重量:吨;根据车间已有轨道进行确定。

8、起重机基距:W=m;根据车间已有轨道进行确定。

9、电动葫芦
a.起升高度:H=9m;
b.起升速度:V1=0.7—7m/min;
c.小车运行速度:V2=20m/min;
d.大车运行速度:V3=20m/min;
e. 电动葫芦工作级别≥M6级。

10、电源:3相、50Hz、380V ;
五、主要技术要求
1、起升机构配有一个支持制动器和一个安全制动器,电动葫芦在正常工作时,由锥形制动电机进行制动,锥形制动电机为支持制动器。

当锥形电机制动失效或中间传动环节失效时,安装在减速器高速轴上的直流电磁制动器对重物进行制动,避免重物失速危险。

同时,在控制电路中增设延时装置,协调锥形制动电机与直流电磁制动器之间的动作,避免电机出现堵车现象;
2、具有上极限双重限位功能。

第一限位为重锤限位,第二限位为常规电动葫芦上、下断电限位器限位;
3、起重重量限制保护功能,电动葫芦起吊90%额定载荷起重量限制器报警,起吊105%额定载荷电动葫芦断电停止工作;
4、附带起重重量限制器和称重器,具有起重重量设定、称重重量液晶显示功能;
5、高温隔热保护功能,在电动葫芦卷筒外壳下方设有整机隔热板,以隔离熔融金属的高热辐射;
6、起升电动机和运行电动机的绝缘等级采用H级,并在起升电机绕组内装有过热保护装置;
7、钢丝绳配置冶金场合专用的高强度抗高温钢丝绳;
8、采用双点双速遥控控制;
9、满足以下工作环境的使用要求
1)环境温度:0~+45ºC;
2)环境湿度:≤85%(20±5℃);
3)电源:380V±10%,频率50Hz±2%;
10、整机颜色:橘红色。

六、主要外购配置厂家
七、备品备件清单
八、供货周期及质保期
1、供货周期:自本技术要求签定日起45天,设备运至新疆哈密市吐哈石油基地机械厂。

2、质保期:自验收合格之日起12个月。

九、设备安装、验收及双方责任
1、买方责任
买方免费提供卖方所需的电源、氧气、乙炔、普通焊条、吊车。

2、卖方责任
卖方食、宿、工具防护用品自理,负责整个起重机的安装调试。

卖方负责到哈密地区质量与技术监督局办理行车的注册登记手续,负责《起重机安装验收检验报告》的办理。

从配电箱以后的电缆部分的布置、配线、放线、穿管,将各电器按标准进行连接、定位均由卖方承担;
3、运输方式及费用负担
运输费用由卖方承担;卖方承担安装调试所有费用(除买方免费提供的以外)。

4、安装及调试
1)买方根据卖方要求,将符合本技术要求要求的电源动力供应至指
定位置。

其余事项由卖方负责,买方提供必要的协助;
2)卖方成立专门的施工队伍进行施工,施工队、人员均应有起重机安装、维修资质;
3)施工前由施工人员认真检查安装设备的原始状况(跨度、对角线、上拱度等)以及备品备件、附件是否齐全,并作好记录;
4)选用合适的起重设备将起重机移动到位,并起吊到预定位置;
5)检查并调整电器是否正确、到位,并进行必要的性能测试;
6)检查并调整各机械部件(小车、大车运行机构)是否到位、转动是否灵活,使之符合技术要求;
7)检查各保险、限位等安全装置是否到位,并符合要求;
8)进行试运转并在运转中进一步对电器、机构及安全装置进行检查、调整;
9)按GB5905-86《起重机试验规范和程序》之要求进行起重机的静载试验以及有关项目的运转、测试并对全车进行检查调整;
10)在上述各项工作均进行完毕,并调整好后,进行交验,会同甲方、安全监督检查机关及有关方面人员进行交货验收。

5、验收
1)按随货清单、资料、技术协议、合同及现行国家特种设备验收规范验收。

2)供方向需方提供的技术资料包括:自检报告、合格证、图纸及操作使用说明、安全鉴定报告、企业资料(包括企业资质、特种设备生产
许可证书副件等)。

3)设备部件运达现场安装完毕后,对设备的验收采取现场运行方式进行,卖方技术人员必须现场进行试验,保证设备各项指标合格,配件齐全。

4)起重机通过哈密地区质量与技术监督局出具的《起重机安装验收检验报告》后判定为该产品最终验收合格。

十、培训
1、有针对性地编制培训教材,在已有培训教材的基础上编制;
2、对操作、设备维修人员进行实际操作的现场培训、重点掌握;
1)熟悉本单位订购的起重设备的性质参数;
2)熟练掌握本单位订购设备的操作技能,一定要学会起重重物时的稳钩、跟钩技术;
3)被培训人员能在吊运重物过程中做到平稳落钩,平稳起钩,准确定位,熟练操作。

4)掌握起重设备的一般的维修、维护的操作方法,以使其具备一定的设备保养能力及应付突发事件的能力,达到安全操作,安全使用。

十一、卖方需提供的技术资料
说明:设备同时提供以上资料。

十二、其它
1、卖方保证设备是全新的,技术先进的、成熟的,质量优越的,没有设计上和材料及工艺上的缺陷,符合买方要求并且适合于合同规定的用途和目的。

2、卖方对本交钥匙工程的正确性和完整性负责,使设备满足正常的生产操作、产品质量要求和维护保养,除上述配置外,未列部分由卖方负责配套齐全。

3、整个合同执行期间遇到的补充和修改均应以书面形式通知对方,所有修改都应得到对方的书面确认。

往来的书面函件作为技术要求和合同的附件,具有与合同同等的效力。

4、未尽事宜双方友好协商解决,并签订相关书面协议,作为合同的附件。

5、本技术要求一式陆份,买方肆份,卖方贰份,双方代表签字后生效。

十三、厂家要求
LDY5-13.5A6型冶金单梁起重机从以下生产厂家中选取:
1、合肥春华起重机械有限公司
2、银川科安特起重机制造有限公司
3、河南新乡矿山起重机有限公司新疆分公司。

相关文档
最新文档
