用例图元素之间的关系
用例之间的关系
3.4用例之间的关系1、泛化关系Generalization代表一般与特殊的关系。
（类似于继承）在用例泛化中，子用例表示父用例的特殊形式，子用例继承了父用例的行为和属性，也可以增加新的行为和属性或覆盖父用例中的行为。
例子：一个租赁或销售系统用例的部分内容，在此，父用例是“预定”，其两个子用例分别是“网上预定”和“电话预定”，这两个用例都继承了父用例的行为，并可以添加自己的行为。
2、包含关系Include一个用例（基用例，基本用例）可以包含其他用例（包含用例）具有的行为，并把它所包含的用例行为作为自身用例的一部分，这被称为包含关系。
在UML中，包含关系表示为虚线箭头加版型《include》，箭头从基本用例指向包含用例。
例子：一个租赁或销售系统中，“填写电子表格”的功能在“网上预定”的过程中使用，不管如何处理“网上预定”用例，总是要运行“填写电子表格”用例，因此具有包含关系。
3、扩展关系Extend一个用例也可以定义为基本用例的增量扩展，这称作扩展关系，即扩展关系是把新的行为插入到已有的用例中的方法。
在UML中，包含关系表示为虚线箭头加版型《extend》，箭头从扩展用例指向基本用例。
基本用例提供了一组扩展点，在这些新的扩展点中可以添加新的行为，而扩展用例提供了一组插入片段，这些片段能够被插入到基本用例的扩展点上。
扩展关系可以有控制条件，当用例实例执行到达一个扩展点时，控制条件决定是否执行扩展。
一般情况下，基本用例的执行不会涉及到扩展用例，只有满足用例的控制条件时，扩展用例才被执行，因此扩展关系处理事件流的异常或者可选事件。
同一个基本用例的几个扩展可以在一起使用。
基本用例不知道扩展的任何细节.没有扩展用例,基本用例是完整的。
例子：一个汽车租赁系统用例图的部分内容。
在此，基本用例是“还车”，扩展用例是“交纳罚金”。
如果一切顺利汽车可以被归还，那么执行“还车”用例即可。
但是如果超过了还车的时间或汽车受损，按照规定客户要交纳一定的罚金，这时就不能执行提供的常规动作。
UML之用例图
UML之⽤例图⽤例图⽤例图是⽤来描述系统功能的技术，表⽰⼀个系统中⽤例与参与者及其关系的图，主要⽤于需求分析阶段。
⽤例图的基本组成元素：参与者、⽤例、元素之间的关系。
⽤例图使⽤范围：需求分析1.捕获需求。
描述功能需求、⾏为需求（系统要完成什么任务）2.分析需求。
明确类和对象，建⽴之间的关系⽤例图的基本概念1、⽤例图是表⽰⼀个系统中⽤例与参与者关系之间的图。
它描述了系统中相关的⽤户和系统对不同⽤户提供的功能和服务。
2、⽤例图相当于从⽤户的视⾓来描述和建模整个系统，分析系统的功能与⾏为。
3、⽤例图中的主要元素包括参与者、⽤例以及元素之间的关系。
此外，⽤例图还可以包括注解和约束，也可以使⽤包将图中的元素组合成模块。
如：参与者的概念1、参与者是与系统主体交互的外部实体的类元，描述了⼀个或⼀组与系统产⽣交互的外部⽤户或外部事物。
2、参与者位于系统边界之外，⽽不是系统的⼀部分。
3、参与者是从现实世界中抽象出来的⼀种形式，却不⼀定确切对应的现实中的某个特定对象。
符号：如何确定参与者？通过对参与者进⾏关注和分析，我们可以把重点放在如何与系统交互这⼀问题上，便于进⼀步确定系统的边界。
另外，参与者也决定了系统需求的完整性。
确定参与者可以从以下⼏个⾓度来考虑：1）为系统提供输⼊的⼈或事物2）接收系统输出的⼈或事物3）需要接⼊的第三⽅系统或设备4）时间是否会触发某些事件5）负责⽀持或维护系统中信息的⼈系统中的参与者⼀般可以分为四类：主要业务参与者：主要从⽤例的执⾏中获得好处的关联⼈员。
主要系统参与者：直接同系统交互以发起或触发业务或系统事件的关联⼈员。
外部服务参与者：响应来⾃⽤例的请求的关联⼈员。
外部接收参与者：从⽤例中接收某些价值或输出的⾮主要的关联⼈员。
参与者的泛化关系当系统中的⼏个参与者既扮演⾃⾝的⾓⾊，同时也有更⼀般化的⾓⾊时，可以通过建⽴泛化关系来进⾏描述。
与类相似，⽗参与者可以是抽象的，即不能创建⼀个⽗参与者的直接实例，这就要求属于抽象⽗参与者的外部对象⼀定能够属于其⼦参与者之⼀。
UML用例图的主要元素解析与使用方法
UML用例图的主要元素解析与使用方法UML（Unified Modeling Language）是一种用于软件系统建模的标准化语言，用例图是UML的一种图表类型，用于描述系统的功能需求和用户与系统之间的交互。
在软件开发过程中，用例图是非常重要的工具，它能够帮助开发团队更好地理解系统需求，设计出更合理的系统架构。
本文将对UML用例图的主要元素进行解析，并介绍其使用方法。
一、参与者（Actors）参与者是指与系统进行交互的实体，可以是人、其他系统或外部设备。
在用例图中，参与者用一个小人的图标表示。
参与者与系统之间通过用例进行交互。
一个参与者可以在多个用例中出现，也可以在一个用例中有多个参与者。
二、用例（Use Cases）用例是对系统功能的描述，它表示系统为参与者提供的一项功能或服务。
用例图中，用例用一个椭圆形图标表示。
每个用例都有一个名称，通常使用动词短语来描述功能。
用例之间可以有关系，如包含关系（include）、扩展关系（extend）等。
三、关系（Relationships）在用例图中，参与者与用例之间可以有不同类型的关系，如关联关系（association）、包含关系（include）、扩展关系（extend）等。
关联关系表示参与者与用例之间的关联，包含关系表示一个用例包含另一个用例，扩展关系表示一个用例可以扩展另一个用例。
四、系统边界（System Boundary）系统边界是用于表示系统的边界，用一个矩形框表示。
在用例图中，系统边界将参与者和用例包围在内，表示系统的范围和边界。
五、泛化（Generalization）泛化是一种继承关系，用于表示两个用例之间的继承关系。
在用例图中，泛化关系用一个带有箭头的实线表示，箭头指向父用例。
六、扩展点（Extension Points）扩展点用于表示一个用例可以被扩展的地方。
在用例图中，扩展点用一个小圆圈表示，并与扩展用例之间用虚线连接。
使用UML用例图进行系统建模时，需要按照以下步骤进行：1. 确定参与者：首先，需要确定系统中的参与者，包括用户、其他系统或外部设备。
第五章_用例图
5.2.1 参与者
❖ 参与者有三大类：
第一类参与者是真实的人，即用户，是最常见的 参与者，几乎存在于每一个系统中。
用例执行期间可能发生的各种情况。 用例是一个完整的描述。若其被分解成多个小用
例，则仅当所有的小用例完成后才代表整个用例的 完成。
2. 用例的识别
❖ 任何用例都不能在缺少参与者的情况下独立存在。 同样，任何参与者也必须要有与之关联的用例。 所以识别用例的最好方法就是从分析系统参与者 开始，在这个过程中往往会发现新的参与者。
❖ 用例图只是从总体上大致描述了系统所提供的各 种服务，让用户对系统有一个总体的认识。
❖ 对于每一个用例，我们还需要有详细的描述信息， 以便让别人对于整个系统有一个更加详细的了解， 这些信息包含在用例规约之中。
3. 用例规约
❖ 每一个用例的用例规约都应该包含以下内容： (1)简要说明：对用例作用和目的的简要描述。 (2)事件流：事件流包括基本流和备选流。基本流 描述的是用例的基本流程，是指用例“正常”运 行时的场景。备选流描述的是用例执行过程中可 能发生的异常和偶尔发生的情况。
第二类参与者是其他的系统。这类位于程序边界 之外的系统也是参与者。
第三类参与者是一些可以运行的进程。如时间， 当经过一定的时间触发系统中的某个事件时，时间 就成了参与者。
5.2.1 参与者
❖ 参与者虽然代表人或事物，但参与者不是指人或 事物本身，而是表示人或事物当时所扮演的角色。
❖ 一个用例的参与者可以划分为发起参与者和参加 参与者。发起参与者发起了用例的执行过程，一 个用例只有一个发起参与者，但可以有若干个参 加参与者。
用例之间的关系
例子
一个汽车租赁系统用例图的部分内容。在此，基本
用例是“还车”，扩展用例是“交纳罚金”。如果 一切顺利汽车可以被归还，那么执行“还车”用例 即可。但是如果超过了还车的时间或汽车受损，按 照规定客户要交纳一定的罚金，这时就不能执行提 供的常规动作。若研讨修改用例“还车”，势必会 增加系统的复杂性，因此可以在用例“还车”中增 加扩展点，即特定条件为超时或损坏，如果满足条 件，将执行扩展用例“交纳罚金”，这样显然可以 使系统更容易被理解。
用例之间的关系
在画用例图的时候，理清用例之间的关系是重 点。用例的关系有泛化(generalization)、扩展 (extend)和包含(include)。其中include和 extend最易混淆。 使用关系uses(UML1.2以后已经不再使用此关 系） 下面我们结合实例彻底理清三者的关系。
基本概念
包含(include)
include为包含关系，当两个或多个用例中共用一组
相同的动作，这时可以将这组相同的动作抽出来作 为一个独立的子用例，供多个基用例所共享。因为 子用例被抽出，基用例并非一个完整的用例，所以 include关系中的基用例必须和子用例一起使用才 够完整，子用例也必然被执行。include关系在用例 图中使用带箭头的虚线表示(在线上标注 <<include>>)，箭头从基用例指向子用例。
泛化关系是一种继承关系，子用例将继承基
用例的所有行为，关系和通信关系，也就是 说在任何使用基用例的地方都可以用子用例 来代替。泛化关系在用例图中使用空心的箭 头表示，箭头方向从子用例指向基用例。
在用例泛化中，子用例表示父用例的特殊形式，子用例继承了 父用例的行为和属性，也可以增加新的行为和属性或覆盖父用 例中的行为。
用例图设计：根据需求,绘制用例图,明确系统功能和模块

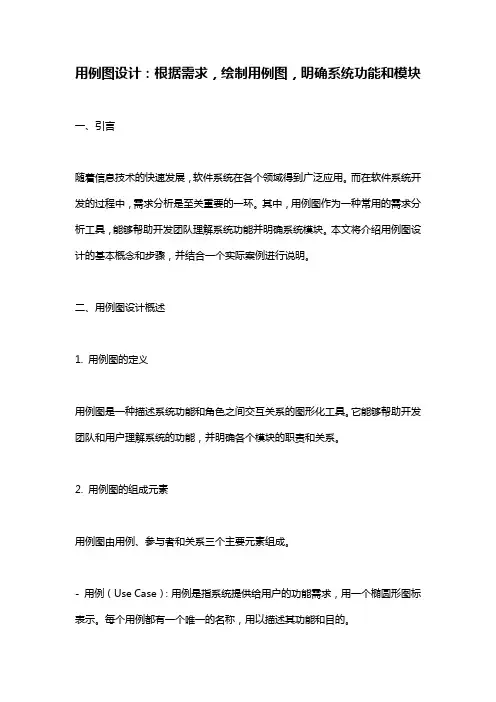

用例图设计：根据需求，绘制用例图，明确系统功能和模块一、引言随着信息技术的快速发展，软件系统在各个领域得到广泛应用。
而在软件系统开发的过程中，需求分析是至关重要的一环。
其中，用例图作为一种常用的需求分析工具，能够帮助开发团队理解系统功能并明确系统模块。
本文将介绍用例图设计的基本概念和步骤，并结合一个实际案例进行说明。
二、用例图设计概述1. 用例图的定义用例图是一种描述系统功能和角色之间交互关系的图形化工具。
它能够帮助开发团队和用户理解系统的功能，并明确各个模块的职责和关系。
2. 用例图的组成元素用例图由用例、参与者和关系三个主要元素组成。
- 用例（Use Case）：用例是指系统提供给用户的功能需求，用一个椭圆形图标表示。
每个用例都有一个唯一的名称，用以描述其功能和目的。
- 参与者（Actor）：参与者是指与系统交互的用户、其他系统或外部设备，用一个小人形图标表示。
每个参与者都有一个唯一的名称，用以描述其角色和功能。
- 关系（Relationship）：关系是指用例与参与者之间或用例之间的交互关系，用实线、虚线或箭头表示。
常见的关系有包含关系、扩展关系和泛化关系。
三、用例图设计步骤用例图设计的步骤主要包括需求收集、用例识别、参与者识别、用例编写和关系建立。
1. 需求收集需求收集是用例图设计的第一步，开发团队需要与用户进行充分的沟通和交流，了解系统的功能需求和用户的期望。
通过与用户积极互动，收集尽可能多的信息，以便后续的用例识别和设计。
2. 用例识别用例识别是根据需求收集的结果，将系统的功能需求划分为不同的用例。
每个用例都应该描述一个具体的功能，并具有明确的输入和输出。
3. 参与者识别参与者识别是根据需求收集的结果，将与系统交互的用户、其他系统或外部设备识别出来，并为每个参与者定义明确的角色和功能。
4. 用例编写用例编写是将识别出来的用例进行详细描述。
每个用例应包含用例名称、前置条件、正常流程、异常流程和后置条件等内容。
软件设计与体系结构课后习题答案(秦航)
牡丹江师范学院--软件工程--朱有富 2015 年 6 月整理
第一章 1.什么是软件？软件的特点是什么？软件有那些分类？ 计算机软件是由专业人员开发并长期维护的软件产品； 特点：
1）软件不是在传统意义上生产制造的，而是由设计开发的； 2）软件不会像硬件那样磨损和老化； 3）随着构件构造模式的发展，软件需要根据实际需求定制； 分类：计算机软件分为 7 个大类: ①系统软件②应用软件③嵌入式软件④科学和工程计 算软件⑤产品线软件⑥人工智能软件⑦Web 应用软件 2.软件设计应该包括哪些要素？软件设计在软件工程中所处的位置和重要性如何？ 元素：①分析模型②数据/类设计③体系结构设计④接口设计⑤构件级设计 位置：软件需求分析->需求规格说明->软件设计->设计文档->软件编码…… 重要性： 软件设计是软件工程中形成质量的地方，设计为我们提供了质量评估的软件表示，设 计是我们能够将用户需求准确地转化为软件产品或系统的唯一方法。是所有软件工程 活动和随后的软件支持活动的基础。没有设计，就会有构造不稳定系统的风险。 3.请用自己的话说明软件体系结构。传统的建筑体系结构科学和软件体系结构有何相 似之处？有何不同之处？ 软件体系结构是软件系统的基本组织，包含构件、构件之间、构件与环境之间的关系 ，以及相关的设计与演化原则等。 相似之处： 都是所构建系统的计划，都具有确保得到期望的特性，也是所构建系统的描述。 不同之处： 建筑师创建的是相对静止的静态描述而软件体系结构师创建的体系结构描述、代码在 以后将被执行多次，靠许多组件的交互来得到期望结果。
2垂直型设计是指运用面向体系结构的专用建模设计工具及其表达模型所进行的软件体系结构的设计一般来说这种专用工具针对软件体系结构的描述首先定义一种表达模型然后围绕该模型通过提供相应的设计工具来支持软件体系结构的设计
面向对象考试重点
一、名词解释1、面向对象方法答：面向对象方法是一种把面向对象的思想应用于软件开发过程中，指导开发活动的系统方法，简称OO (Object-Oriented)方法，是建立在“对象”概念基础上的方法学。
面向对象方法不仅是一些具体的软件开发技术与策略，而且是一整套关于如何看待软件系统与现实世界的关系。
2、什么是继承、什么是对象、什么是类、什么是聚合？答：继承：继承是指特殊类自动地拥有或隐含地复制其一般类的全部属性与操作，这种机制也称作一般类对待特殊类的泛化。
对象：①现实世界中客观存在的任何事物都可以被看作是对象。
②对象是构成系统的一个基本单位，它由一组属性和对这组属性进行操纵的一组操作构成。
类：类是具有相同属性和操作的一组对象的集合，它为属于该类的全部对象提供了统一的抽象描述，其内部包括属性和操作两个主要部分。
类的作用是创建对象，对象是类的一个实例。
聚合：一个对象由其他若干对象作为其构成部分，把这种对象间的关系称为聚合。
聚合刻画了现实事物之间的构成关系。
3、什么是参与者、什么是用况、什么用例？答：参与者：一个参与者定义了一组在功能上密切相关的角色，当一个事物与系统交互时，该事物可以扮演这样的角色。
参与者是在系统之外的与系统进行交互的任何事物。
用况：一个用况是描述系统的一项功能的一组动作序列，这样的动作序列表示参与者与系统间的交互，系统执行该动作序列要为参与者产生结果。
用例图：用例图是一幅由一组参与者、一组用例以及这些元素之间的关系组成的图。
这些关系是参与者和用况之间的关联、参与者之间的继承，以及用例之间的包含、扩展和继承。
4、什么是类图、是顺序图、通讯图？答：类图：类图由许多（静态）说明性的模型元素（例如类、包和它们之间的关系，这些元素和它们的内容互相连接）组成。
类图可以组织在（并且属于）包中，仅显示特定包中的相关内容。
类图是最常用的UML图，显示出类、接口以及它们之间的静态结构和关系；它用于描述系统的结构化设计。
《软件工程》第3章用例图及其应用
用例图的概念和作用
用例图是一种描述系统功能和用户行为的图形化工具。它帮助开发人员和利 益相关者理解系统的需求，并作为沟通和验证的工具。用例图能够直观地展 示系统功能，帮助识别系统的边界和行为。
用例图的基本元素
用例图包含参与者、用例和关系三个基本元素。参与者代表系统的外部角色， 用例代表系统的功能或服务，而关系则表示参与者和用例之间的交互和依赖 关系。
用例图的符号和表示方法
用例图使用参与者图标、椭圆形表示的用例以及连接线表示关系。参与者图标通常表示为人的图 标，用例图标则是一个椭圆形，并用文字描述用例的名称。
用例图在软件工程中的重要性
用例图在软件工程中起到了至关重要的作用。它不仅帮助开发人员了解系统 需求和功能，还能够引导需求分析和测试的工作，并作为可视化的沟通工具， 促进不同角色之间的合作交流。
结论
用例图作为软件工程中常用的建模工具，具有直观、易理解的特点。通过用例图，我们能够更好 地理解和沟通系统需求，提高系统开发的质量和效率。
用例图的绘制步骤
绘制用例图的步骤包括：确定系统的边界和参与者、识别系统的用例、绘制参与者和用例的图标、 添加关系和标注信息、进行审查和验证。
用例图的应用场景
用例图在软件工程中有广泛的应用场景，例如需求分析、系统设计、测试规 划等。通过用例图，开发人员和利益相关者能够共同理解系统功能和用户需 求，从而有效地进行软件开发。
UML用例图总结
UML⽤例图总结⽤例图主要⽤来描述“⽤户、需求、系统功能单元”之间的关系。
它展⽰了⼀个外部⽤户能够观察到的系统功能模型图。
【⽤途】：帮助开发团队以⼀种可视化的⽅式理解系统的功能需求。
⽤例图所包含的元素如下： 1. 参与者(Actor) 表⽰与您的应⽤程序或系统进⾏交互的⽤户、组织或外部系统。
⽤⼀个⼩⼈表⽰。
2. ⽤例(Use Case) ⽤例就是外部可见的系统功能，对系统提供的服务进⾏描述。
⽤椭圆表⽰。
3. ⼦系统(Subsystem) ⽤来展⽰系统的⼀部分功能，这部分功能联系紧密。
4. 关系 ⽤例图中涉及的关系有：关联、泛化、包含、扩展。
如下表所⽰： a. 关联(Association) 表⽰参与者与⽤例之间的通信，任何⼀⽅都可发送或接受消息。
【箭头指向】：指向消息接收⽅ b. 泛化(Inheritance) 就是通常理解的继承关系，⼦⽤例和⽗⽤例相似，但表现出更特别的⾏为；⼦⽤例将继承⽗⽤例的所有结构、⾏为和关系。
⼦⽤例可以使⽤⽗⽤例的⼀段⾏为，也可以重载它。
⽗⽤例通常是抽象的。
【箭头指向】：指向⽗⽤例 c. 包含(Include) 包含关系⽤来把⼀个较复杂⽤例所表⽰的功能分解成较⼩的步骤。
【箭头指向】：指向分解出来的功能⽤例 d. 扩展(Extend) 扩展关系是指⽤例功能的延伸，相当于为基础⽤例提供⼀个附加功能。
【箭头指向】：指向基础⽤例 e. 依赖(Dependency) 以上4种关系，是UML定义的标准关系。
但VS2010的⽤例模型图中，添加了依赖关系，⽤带箭头的虚线表⽰，表⽰源⽤例依赖于⽬标⽤例。
【箭头指向】：指向被依赖项 5. 项⽬(Artifact) ⽤例图虽然是⽤来帮助⼈们形象地理解功能需求，但却没多少⼈能够通看懂它。
很多时候跟⽤户交流甚⾄⽤Excel都⽐⽤例图强，VS2010中引⼊了“项⽬”这样⼀个元素，以便让开发⼈员能够在⽤例图中链接⼀个普通⽂档。
⽤依赖关系把某个⽤例依赖到项⽬上： 然后把项⽬-》属性的Hyperlink设置到你的⽂档上； 这样当你在⽤例图上双击项⽬时，就会打开相关联的⽂档。
第五章 用例图
7
用例图的构成要素
3. 系统边界
在项目开发过程中，边界是一个非常重要的概念。这里说的系统边界是指系统与 系统之间的界限。通常我们所说的系统可以认为是由一系列的相互作用的元素形 成的具有特定功能的有机整体。
和系统管理三大管理功能。 1. 项目管理包括项目的增加、删除、更新。 2. 资源管理包括对资源和技能的添加、删除
和更新。 3.系统管理包括系统的启动和关闭，数据的
存储和备份等功能。
说明：技能表示人力资源。
19
1. 分析确定系统的执行者(角色) 到确定
项目管理员、资源管理员、系统管理 员、备份数据系统。
1. 病症监视器可以将采集到的病症信号（组合），格式化后实时的传送到 中央监护系统。
2. 中央监护系统将病人的病症信号开解后与标准的病症信号库里的病症信 号的正常值进行比较，当病症出现异常时系统自动报警。
3. 当病症信号异常时，系统自动更新病历并打印病情报告。
4. 值班护士可以查看病情报告并进行打印。
23
例2 医院病房监护系统
监视病情
产生 病情报告
经 1.过请监初对视步系病的统员需需的求求病进分症行析（分，血析得！压到、系体统温功、能脉要搏求等：） 2. 定时更新病历 3. 病员出现异常情况时报警。 4. 随机地产生某一病员的病情报告。
更新病历
24
二、简单的需求分析说明
需求分析
对“医院病房监护系统”进行分析，确定系统的主要功能如下：
第五章 用例图
1
学习内容
用例图设计实验报告
用例图设计实验报告1. 引言用例图是一种表示系统交互的图形化工具，它描述了系统中的角色、用例以及它们之间的关系。
用例图常用于需求分析和系统设计过程中，有助于明确系统功能和行为。
本实验旨在通过实际案例，了解用例图的设计过程和使用方法，并熟悉用例图的各种元素及其之间的关系。
2. 实验背景想象一个在线购物系统，我们可以将用户、商家和管理员作为系统中的角色，而登录、浏览商品、下单、支付等操作可以作为系统的用例。
通过用例图的设计，我们可以很清晰地了解用户和商家之间的交互以及各个用例之间的关系。
3. 实验过程及结果3.1 角色的确定在开始设计用例图之前，首先需要确定系统中的角色。
根据实验背景，我们可以确定用户、商家和管理员是系统中的角色。
3.2 用例的分析接下来，我们需要分析系统中的用例，以确定用户和商家与系统交互的动作。
通过与实际业务的对比分析，我们可以确定以下用例：1. 用户登录：用户在系统中登录的操作。
2. 用户浏览商品：用户在系统中浏览商品的操作。
3. 用户下单：用户在系统中下单购买商品的操作。
4. 用户支付：用户在系统中支付订单的操作。
5. 商家登录：商家在系统中登录的操作。
6. 商家发布商品：商家在系统中发布商品的操作。
7. 商家管理订单：商家在系统中管理订单的操作。
8. 管理员登录：管理员在系统中登录的操作。
9. 管理员管理用户：管理员在系统中管理用户的操作。
10. 管理员审核商品：管理员在系统中审核商品的操作。
3.3 用例图的绘制根据上述用例的分析结果，我们可以开始绘制用例图。
用例图由用例、角色和关系三部分组成，其中用例用椭圆表示，角色用方框表示，而关系用箭头表示。
下面是绘制的用例图示例：通过用例图的绘制，我们可以清晰地看到用户、商家和管理员之间的交互关系以及各个用例之间的依赖关系。
3.4 用例图的分析通过对用例图的分析，我们可以得出以下结论：- 用户和商家角色有一些相同的用例，如登录和浏览商品。
uml各种图例及说明
uml各种图例及说明1、用例图描述角色以及角色与用例之间的连接关系。
说明的是谁要使用系统，以及他们使用该系统可以做些什么。
一个用例图包含了多个模型元素，如系统、参与者和用例，并且显示了这些元素之间的各种关系，如泛化、关联和依赖。
2、类图类图是描述系统中的类，以及各个类之间的关系的静态视图。
能够让我们在正确编写代码以前对系统有一个全面的认识。
类图是一种模型类型，确切的说，是一种静态模型类型。
3、对象图与类图极为相似，它是类图的实例，对象图显示类的多个对象实例，而不是实际的类。
它描述的不是类之间的关系，而是对象之间的关系。
4、活动图描述用例要求所要进行的活动，以及活动间的约束关系，有利于识别并行活动。
能够演示出系统中哪些地方存在功能，以及这些功能和系统中其他组件的功能如何共同满足前面使用用例图建模的商务需求。
5、状态图描述类的对象所有可能的状态，以及事件发生时状态的转移条件。
可以捕获对象、子系统和系统的生命周期。
他们可以告知一个对象可以拥有的状态，并且事件(如消息的接收、时间的流逝、错误、条件变为真等)会怎么随着时间的推移来影响这些状态。
一个状态图应该连接到所有具有清晰的可标识状态和复杂行为的类；该图可以确定类的行为，以及该行为如何根据当前的状态变化，也可以展示哪些事件将会改变类的对象的状态。
状态图是对类图的补充。
6、序列图（顺序图）序列图是用来显示你的参与者如何以一系列顺序的步骤与系统的对象交互的模型。
顺序图可以用来展示对象之间是如何进行交互的。
顺序图将显示的重点放在消息序列上，即强调消息是如何在对象之间被发送和接收的。
7、协作图和序列图相似，显示对象间的动态合作关系。
可以看成是类图和顺序图的交集，协作图建模对象或者角色，以及它们彼此之间是如何通信的。
如果强调时间和顺序，则使用序列图；如果强调上下级关系，则选择协作图；这两种图合称为交互图。
8、构件图（组件图）描述代码构件的物理结构以及各种构建之间的依赖关系。
用例图之参与者、用例间的四种关系
⽤例图之参与者、⽤例间的四种关系⽤例图中包括三种元素，参与者，⽤例，它们之间的关系。
下⾯说说参与者与⽤例之间，⽤例与⽤例之间都有哪些关系。
1.关联关系定义：参与者与⽤例之间通常⽤关联关系来描述。
表⽰⽅法：带箭头的实线，箭头指向⽤例。
如图所⽰：2. 泛化关系定义：⼀个⽤例可以被特别列举为⼀个或多个⼦⽤例，这被称为⽤例泛化。
泛化关系在类间也有。
⼦⽤例从⽗⽤例处继承⾏为和属性，还可以添加⾏为或覆盖、改变已继承的⾏为。
表⽰⽅法：带空⼼箭头的实线，箭头指向被泛化（被继承）的⽤例，即⽗⽤例。
（PS：泛化关系的箭头不是指向被泛化，⽽是指向被继承。
泛化和继承是不同的⽅向。
泛化是从下到上的抽象过程，继承是从上到下，从⼀般到特殊的过程。
）如图所⽰：机房收费系统中可以这样应⽤：当系统中具有⼀个或多个⽤例是⼀般⽤例的特化时，就使⽤⽤例泛化。
3.包含关系定义：其中⼀个⽤例（基础⽤例）的⾏为包含了另⼀个⽤例（包含⽤例）的⾏为。
基础⽤例可以看到包含⽤例，并依赖于包含⽤例的执⾏结果。
但是⼆者不能访问对⽅的属性。
表⽰⽅法：虚线箭头+<<include>>字样，箭头指向被包含的⽤例。
如图所⽰：使⽤情况：（1）如果两个以上⽤例有重复的功能，则可以将重复的功能分解到另⼀个⽤例中。
其他⽤例可以和这个⽤例建⽴包含关系。
（2）⼀个⽤例的功能太多时，可以⽤包含关系创建多个⼦⽤例。
4.扩展关系（extend）定义：是把新⾏为插⼊到已有⽤例的⽅法。
个⼈感觉可以叫做特殊情况处理。
⽐如去⾷堂⽤饭卡打饭，绝⼤部分⼈是刷卡，拿饭，两个步骤就完成了。
但是如果某个学⽣的饭卡⾥没钱了，假定不⽤现⾦或者借钱或者赊账等等其他的⽅式来打饭，⽽是必须⽤⾃⼰的饭卡来打饭。
那么他就要先去给饭卡充值。
“饭卡充值”就是“刷卡”的⼀个扩展⽤例。
“饭卡充值”与“刷卡”就是扩展关系。
表⽰⽅法：虚线箭头+<<extend>>字样，箭头指向被扩展的⽤例（即基础⽤例）。
用例图基础
识别参与者
面对一个复杂系统，要列出用例清单通常 是很困难的。这时我们可以先识别出参与 者，因为参与者是相对比较容易确定的， 再围绕每个参与者识别它的用例。
识别参与者
首先分析如下问题：
谁将使用系统? 谁向系统提供输入？ 谁将管理，维护系统？ 谁是系统使用的外部资源？ 哪个已有系统与之交互？ 有事情自动发生吗？ 系统需要操纵哪些设备？
的背离方向为发起者
参与者之间的关系
常见的是泛化关系，如people与student，
teacher的关系
用例间的关系
用例与用例之间可以存在的关系分为3种： 泛化（generalization），包含（include），和
扩展（extend）。
用例间关系
泛化关系
泛化表示几个元素的某些共性。例如在买票系统中，
个人购买和团体购买都是买票的特例，具有一些共同 的特性，将这些共同的特性抽象出来，定义一个“买 票”的基用例，个人购买和团队购买从“买票”基用 例继承。
包含关系
包含使一个用例的功能可以在另一个用例中使用。在
两种情况下我们引入包含关系：首先，如果两个以上 的用例有相同的功能，则可以将这个功能分解到另一 个用例中。其次，一个用例的功能太多时，可以用包 含关系建模两个小用例。在自动饮料售货系统中，用 例“放置饮料”和“收钱”都包含打开和关闭机器的 功能。由此可以抽取出这两个用例，并让用例“放置 饮料”和“收钱”包含它们。
用例
在UML中，用例用椭圆来表示，它用来描 述系统所执行的动作序列集，并为执行者 产生一个可供观察的结果。 用例表示了系统提供给参与者的功能，所 以用例集合构成了系统的所有使用功能。
用例图中的三种关系包括、扩展、泛化
⽤例图中的三种关系包括、扩展、泛化⽤例图使⽤户与开发者交流的⼀种重要的⽅式，是对⽤户需求的⼀种描写叙述。
开发者从⽤户的⾓度总体上理解系统的功能。
⽤例图主要有三种元素：參与者（Actor）。
⽤例。
以及⽤例图中对象间到的关系。
当中关系有包括、扩展是⽤例图中特有的，泛化在其它类图中相同存在。
包括:当能够从两个或两个以上的⽤例中提取公共⾏为时，应该使⽤包括的关系来表⽰它们。
当中这个提取出来的公共⽤例成为抽象⽤例。
⽽把原始⽤例成为基本⽤例或基础⽤例。
当中“<<include>>”是包括关系的构造型，箭头指向抽象⽤例。
⽐如，在机房收费系统中“注冊学⽣信息”和“充值”两个⽤例都须要操作员或者管理员登陆。
为此，能够定义⼀个抽象⽤例“⽤户登陆”。
⽤例“注冊学⽣信息”和“充值”与⽤例“⽤户登陆”之间的关系就是包括关系。
如图有时当某⽤例的事件流过于复杂时，为了简化⽤例的描写叙述，我们也能够抽象出⼀个基⽤例，来包括这些颗粒的⽤例作⽤：当多个⽤例须要使⽤同⼀段事件流时。
抽象成为公共⽤例，能够避免在多个⽤例中反复地描写叙述这段事件流。
也能够防⽌这段时间流在不同⽤例中的描写叙述出现不⼀致。
当须要改动这段公共的需求时，也仅仅要改动⼀个⽤例，避免同⼀时候改动多个⽤例⽽产⽣的不⼀致和反复性⼯作。
另外，当某个⽤例的事件流过于复杂时，为了简化⽤例的描写叙述。
也能够将某段事件流抽象成为⼀个被包括的⽤例。
2、扩展关系假设⼀个⽤例明显地混合了两种或者两种以上的不同场景，即依据情况可能发⽣多种分⽀，则能够将这个⽤例分为⼀个基本⽤例和⼀个或多个扩展⽤例。
这样可能会使描写叙述更加清晰。
扩展⽤例为基⽤例加⼊新的⾏为。
扩展⽤例能够訪问基⽤例的属性，因此他能依据基⽤例中扩展点的当前状态来决定是否运⾏⾃⼰。
⽽扩展⽤例对基⽤例不可见。
如机房收费系统中“维护学⽣信息”操作时假设发现信息有误或者更新则须要使⽤“改动学⽣信息”⽤例完毕更新，所以⽤例“查询上机记录”和“导出EXCEL”之间的关系就是扩展关系。
UML之用例图教案(试讲版)
1、用例图的概念
用例图是由参与者、用例以及它们之间的关系构成，用来描述系统的功能的动态视图。
2、用例图的组成元素
1)参与者
概念：存在于系统外部，直接与系统进行交互的人、事物或系统。
表示方式：使用人形符号表示，同时在人形符号下方标注参与者名称。
2)用例
概念：参与者可以交互的系统功能单元。
表示方式：使用椭圆表示，同时在椭圆下方标注用例名称。
3)系统边界
概念：系统与系统之间的界限，用来划分出需要描述的系统边界。
表示方式：使用方框表示，一般情况下省略。
4)关系
概念：参与者与参与者之间、用例与用例之间以及参与者与用例之间的关系。
3、关系
1)关联关系
概念：参与者与用例之间的交互。
表示方式：带箭头的实线表示，由参与者指向用例。
举例：
2)泛化关系
举例：
三、知识回顾
对用例图的概念、用例图的组成元素及用例图中的关系等知识进行回顾。
板书设计
用例图
1、用例图的概念
2、用例图的组成元素
3、用例图中的关系
用例图教案
课程名称
用ቤተ መጻሕፍቲ ባይዱ图
时间
2019.7.14
教学目标
1、掌握用例图的概念和作用
2、掌握用例图的组成元素及表示方式
3、掌握用例之间的关系及表示方式
教学重点
用例图的组成元素及用例之间的关系
教学难点
用例之间的关系及图示表示
教学步骤及内容教法
一、课程引入
由UML中的类图、活动图等引出UML中的另一种图示---用例图。
概念：用例/参与者之间的父子关系。
表示方式：带空心箭头的实线表示，由子用例/参与者指向父用例/参与者。
