SULN-200型 超声波明渠流量计 使用说明书
超声波明渠流量计操作手册(2009A4对折按键)
用户手册超声波明渠流量计超声波明渠流量计……………………………………………………………………保修政策：●用户在维修时请出示保修卡。
在保修期内因正常使用出现的故障，可凭保修卡享受规定的免费保修。
●保修期限：本公司产品保修期由验收日期起算十二个月内。
以下情况不在免费保修范围内：●产品或其部件已超出免费保修期。
●因使用环境不符合产品使用要求而导致的硬件故障。
●因不良的电源环境或异物进入设备所引起的故障或损坏。
●由于未能按使用操作手册上所写的使用方法和注意事项进行操作而造成的故障。
●由于不可抵抗力如：雷电、水火灾等自然因素而造成的故障。
擅自拆机修理或越权改装或滥用造成的故障或损坏。
限制说明：●请用户妥善保存保修卡作为保修凭证，遗失不补。
本保修卡解释权限归本公司所有，本公司有权对本卡内容进行修改，恕不事先通知。
4.3.4 ID号设置【P04(ID)】通讯时用，特别是多机通讯时，缺省为01。
4.3.5 波特率设置【P05(BUAD)】通讯时用，有2400、4800、9600三种选择。
4.3.6发波能量设置【P06(PWDB)】发波能量设置，出厂已设置好，一般不用更改。
4.3.7电流校准和检测【P07(T4－>20mA)】4mA、20mA电流校准和检测。
Setup为校准菜单，改变4mA和20mA数值可校准电流；Test为检测菜单，可输出4mA到20mA电流供检测。
4.3.8反应速度设置【P08(Rate)】反应速度设置。
“fastest”最快；“fast”较快；“slow”中速；“slowest”慢速。
液位变化速度越快，相应要求仪表反应的速度越快，仪表显示数据跳动也越大；反之反应速度慢，数据稳定。
如果液位变化不是特别快，一般不用修改出厂设置。
4.3.9盲区设置【P09(Mangqu)】可更改仪表盲区以适应现场一些复杂工况。
例如可以避开探头附近凸起物对仪表的影响。
一般情况不用修改出厂设置。
4.3.10单位设置【P10(Unit)】可更改仪表瞬时流量显示单位，“t/h”为吨(立方米)/小时，“l/s”为升/秒，“t/s”为吨(立方米)/秒，更改后P02(M4~20mA)设置做相应修改，通讯中数据会自动修改。

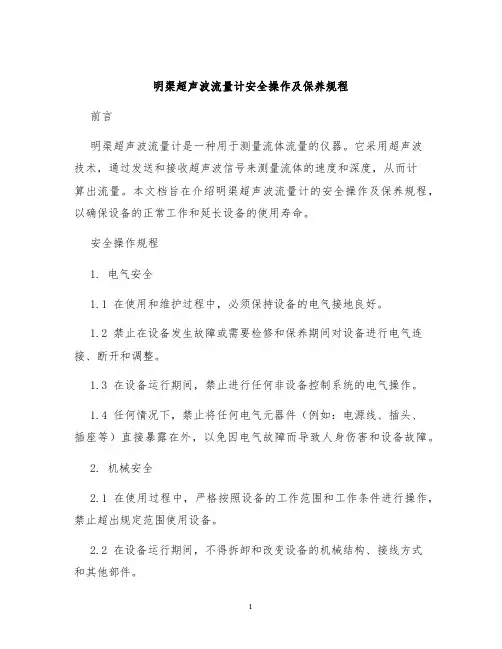

明渠超声波流量计安全操作及保养规程
明渠超声波流量计安全操作及保养规程前言明渠超声波流量计是一种用于测量流体流量的仪器。
它采用超声波技术，通过发送和接收超声波信号来测量流体的速度和深度，从而计算出流量。
本文档旨在介绍明渠超声波流量计的安全操作及保养规程，以确保设备的正常工作和延长设备的使用寿命。
安全操作规程1. 电气安全1.1 在使用和维护过程中，必须保持设备的电气接地良好。
1.2 禁止在设备发生故障或需要检修和保养期间对设备进行电气连接、断开和调整。
1.3 在设备运行期间，禁止进行任何非设备控制系统的电气操作。
1.4 任何情况下，禁止将任何电气元器件（例如：电源线、插头、插座等）直接暴露在外，以免因电气故障而导致人身伤害和设备故障。
2. 机械安全2.1 在使用过程中，严格按照设备的工作范围和工作条件进行操作，禁止超出规定范围使用设备。
2.2 在设备运行期间，不得拆卸和改变设备的机械结构、接线方式和其他部件。
2.3 禁止对设备的机械部分进行硬性碰撞和挂重物等非正常使用操作，以免危及人身安全和设备正常运行。
2.4 设备发生故障或需要检修和保养时，必须先将设备断电，并进行必要的机械保护措施，以确保人身安全。
3. 操作注意事项3.1 在使用和维护过程中，严格遵守设备的使用说明书，并进行规范的操作。
3.2 在设备运行期间，保证清洁和湿润的环境，避免尘土和烟雾等物质进入设备。
3.3 在发现设备存在异常（例如：声音增大、震动增强、温度升高等）时，应该立即停机进行检查。
3.4 在进行保养和检修时，必须先切断设备的电源并进行必要的机械保护措施。
保养规程1. 周期保养1.1 日常保养在设备运行期间，应定期对设备进行清洁，避免积尘和杂物侵入设备。
同时，要检查设备的气密性能，确保设备在正常工作状态下。
1.2 定期保养设备的使用寿命和正常工作状态与设备的保养质量和周期密切相关。
定期保养的方式主要包括对设备的关键部位进行检查和保养，如模块、传感器、显示器等。
超声波液体流量计简明使用手册
Panametrics公司TransPort®PT878手持式超声波液体流量计简明使用手册概述1.以Panametrics公司提供的TransPort®PT878英文手册为准，中文简明手册仅供参考。
2.超声波时差法流量计通过使用一对传感器，每个传感器通过流体发射和接收超声波信号。
当流体流动时，顺流方向信号的传播时间短于逆流方向，这个时间差正比于流体流速。
TransPort®PT878流量计测量这个时间差，结合设置的管径参数来计算流体的流速。
3.TransPort®PT878采用管外夹装式传感器，安装简便，无需破管与接触介质。
4.TransPort®PT878采用了受专利保护的声信号编码技术，从而极大提高了信噪比,这使得TransPort®PT878不仅适用于绝大多数的纯净液体应用，也为众多包含气泡、液滴或夹带固体颗粒等传统时差法原理无法测量的两相流体提供精确、无漂的测量。
PT878新特点♦可方便地按照您想看的格式显示您想看的数据∙超大液晶显示屏▫电致背景发光▫分块显示屏可显示1到4个参数∙支持多种语言♦为恶劣的工业操作条件设计，不受地域限制∙潜水型，防护等级IP67∙配有橡胶护罩和内置支架，可保护仪表电子部分♦可方便地记录超过100,000点以上的数据，无需杂乱的电缆就可将其下载至您的PC机∙红外通讯♦易于设置与操作∙可调的手带，携带方便∙下拉式菜单与软式按键让设置瞬间完成♦FLASH闪存∙不需更换EPROMs就可通过红外通讯口升级PT878的软件程序传感器安装和测量管路要求1.考虑到管路中流体可能存在的固体颗粒和气泡的分布，传感器应水平安装。
2.管路内流体需满管。
3.选择测量管路时应该避免选用流体自上向下流动的竖直管线。
4.传感器安装位置应远离弯头，变径，阀门，节流装置，安装点直管段的要求至少要满足前10D后5D（D为管线直径）。
5.为保证超声波发射和接收稳定，管线表面应该平整光滑，传感器表面和管径接触部不允许含有空气，必须涂抹耦合剂。
超声波明渠流量计说明书
超声波明渠流量计说明书一、产品概述超声波明渠流量计是一种用于测量明渠中液体流量的仪器。
它采用超声波技术，通过发射超声波信号并测量其传播时间来计算流速和流量。
该流量计具有测量精度高、可靠性强、使用方便等优点，广泛应用于水利、环保、水文、水电等领域。
二、产品结构超声波明渠流量计由发射器、接收器、传感器、计算器和显示屏等组成。
发射器负责发射超声波信号，接收器接收反射回来的信号，并将其传输给计算器进行处理。
传感器则负责将超声波信号传播到明渠中，并接收反射回来的信号。
三、工作原理超声波明渠流量计利用超声波在液体中的传播速度与液体流速之间的关系来测量流量。
在测量过程中，发射器将超声波信号发送到传感器中，传感器将超声波信号传播到明渠中，并接收反射回来的信号。
接收器接收到反射信号后，将其传输给计算器进行处理。
计算器根据接收到的信号和预设的参数，计算出液体的流速和流量，并将结果显示在显示屏上。
四、使用方法1. 安装：将传感器固定在明渠底部，确保与液体接触良好。
2. 参数设置：根据实际情况，设置计算器的参数，如明渠宽度、液体密度等。
3. 启动：打开电源，启动超声波明渠流量计。
4. 测量：根据需要，选择测量模式和测量时间，开始测量。
5. 结果显示：测量结束后，结果将显示在显示屏上，包括流速和流量等信息。
五、注意事项1. 安装时应确保传感器与液体接触良好，避免空气隔离。
2. 使用前应检查仪器的电源和传感器是否正常，确保仪器能够正常工作。
3. 在测量过程中，应保持明渠的畅通，避免堵塞影响测量结果。
4. 如需长时间使用，应定期对仪器进行维护和校准，确保其测量精度和可靠性。
5. 仪器应存放在干燥、通风的环境中，避免受潮和受热。
六、优势和应用领域超声波明渠流量计具有以下优势：1. 测量精度高：采用超声波技术，能够实现高精度的流量测量。
2. 可靠性强：稳定的工作性能和耐用的材料，保证了仪器的可靠性和使用寿命。
3. 使用方便：操作简单，显示直观，用户无需专业知识即可操作和读取测量结果。

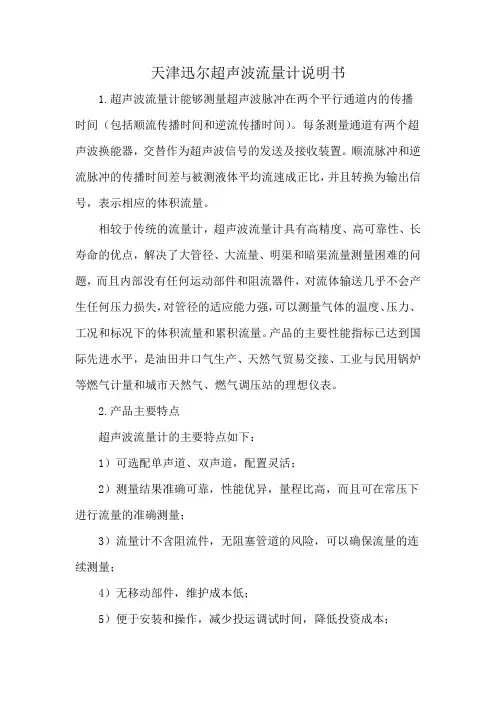

天津迅尔超声波流量计说明书
天津迅尔超声波流量计说明书
1.超声波流量计能够测量超声波脉冲在两个平行通道内的传播时间（包括顺流传播时间和逆流传播时间）。
每条测量通道有两个超声波换能器，交替作为超声波信号的发送及接收装置。
顺流脉冲和逆流脉冲的传播时间差与被测液体平均流速成正比，并且转换为输出信号，表示相应的体积流量。
相较于传统的流量计，超声波流量计具有高精度、高可靠性、长寿命的优点，解决了大管径、大流量、明渠和暗渠流量测量困难的问题，而且内部没有任何运动部件和阻流器件，对流体输送几乎不会产生任何压力损失，对管径的适应能力强，可以测量气体的温度、压力、工况和标况下的体积流量和累积流量。
产品的主要性能指标已达到国际先进水平，是油田井口气生产、天然气贸易交接、工业与民用锅炉等燃气计量和城市天然气、燃气调压站的理想仪表。
2.产品主要特点
超声波流量计的主要特点如下：
1）可选配单声道、双声道，配置灵活；
2）测量结果准确可靠，性能优异，量程比高，而且可在常压下进行流量的准确测量；
3）流量计不含阻流件，无阻塞管道的风险，可以确保流量的连续测量；
4）无移动部件，维护成本低；
5）便于安装和操作，减少投运调试时间，降低投资成本；
6）支持通讯协议，支持脉冲和4到20mA恒流源输出。
超声波明渠流量计说明书
超声波明渠流量计使用说明书超声波明渠流量计简易操作说明中文显示界面 英文显示界面1、按键功能 面板上有三个按键，通过这三个按键可对仪表进行调试。
调试后液晶屏幕上显示测量值。
SET 键 键◇进入菜单项 ◇移动光标◇确认菜单项 ◇选择菜单项◇确认参数修改 ◇参数修改2、仪表通电显示后，按设置键（SET ）进入一级菜单。
3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见附表三菜单结构图。
（探头高度为探头发射面到堰槽流水口的距离）4、标定“4mA 流量值”和“20mA 流量值”4mA 流量值：瞬时流量等于这个值时输出4mA.20mA 流量值：瞬时流量等于这个值时输出20mA.“4mA 流量值”和“20mA 流量值”在菜单中的位置见附表二菜单结构图。
5、选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。
最大流量小于40升/秒（144吨/小时）建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。
使用仪表测量时要先标定参考零点，参考零点为探头到堰槽水位零点的距离。
（本仪表默认选择巴歇尔槽）①三角堰使用三角堰，可以在菜单“9堰槽类型”→“1三角堰”→“1 工作状态”项选择“开启”，“2 三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。
②矩形堰使用矩形堰，可以在菜单“9堰槽类型”→“2 矩形堰”→“1工作状态”项选择“开启”，并且在“2 标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”，仪表就可以根据水位自动算出水位对应的流量。
③梯形堰使用梯形堰，可以在菜单“9堰槽类型”→“3 梯形堰”→“1工作状态”项选择“开启”，并且在“2 堰槛宽B”中输入实际实际渠道的堰槛宽，仪表就可以根据水位自动算出水位对应的流量。
④巴歇尔槽使用巴歇尔槽，可以在菜单“9堰槽类型”→“4 巴歇尔槽”→“1工作状态”项选择“开启”，巴歇尔槽流量公式：Q=Cha n。
超声波流量计操作手册
河北省天然气有限责任公司
□管理办法 □工作标准 □其他 版 本 A 版 生效日期 2010年 文件编号：
标 题:超声波流量计操作规程 页 码 第1页 共1页
编制单位: 运行保障部
编制：王磊 审核：李晖 批准：陆阳 1.目的
规范公司人员的操作，避免误操作制定本规程。
2.适用范围
适用于河北天然气公司的各分子公司。
3.超声波流量计启动操作
3.1检查超声波流量计的电源线和信号线是否安装正确。
3.2检查超声波流量计处的压力变送器与温度变送器安装、接线是否正确。
3.3检查SPU(信号处理单元)的进线。
3.4检查法兰及管线连接处有无泄漏。
3.5接通流量计算机电源。
3.6缓开超声波流量计上游阀门，然后再开流量计下游阀门，流量计启动。
4.超声波流量计关闭操作
4.1关闭超声波流量计上游阀门，切断气源。
4.2关闭超声波流量计下游阀门。
4.3关闭流量计算机电源。
5.超声波流量计的维护
5.1超声波流量计运行时注意声道的效率，如果没有达到100%，请检查声道.
5.2长时间不使用超声波流量计应关闭其流量计算机电源。
5.3如果超声波流量计长时没有运行，启动前应仔细检查接线和各连接点有无漏气现象。
超声波流量使用说明及注意事项
《手持式超声波流量计使用设置说明及注意事项》一、超声波流量计参数设置:1、参数设置步骤：测试前最好预留一段被测管道，以便测试时采用游标卡尺准确测量出：管道外径、管道壁厚、管道内径、计算管道周长；如在不能测量管道参数的情况下请查阅管道国标尺寸。
2、测得管道参数后进行初始设置：→按MENU键输入10 输入管道外周长；输入确定。
→按MENU键输入11 输入管道外径，可输入管道外径范围：0～18000mm；输入确定。
→按MENU键输入12 输入管道壁厚；输入确定。
→按MENU 键输入13 输入管道内径；输入确定。
→按MENU 键输入14 选择管道材质类型；输入确定。
→按MENU 键输入20 选择流体种类；输入确定。
→按MENU 键输入23 选择传感器类型；输入确定。
（本传感器为标准M1型）→按MENU 键输入24 选择传感器安装类型；输入确定。
（V法、Z法安装）→按MENU 键输入25 显示传感器安装间距。
（输入管道参数设备自动计算，做为传感器安装间距相对值。
→按MENU 键输入26 参数固化及设置；输入确定。
（固化以上输入参数）3、以上参数设置好后，按25-显示的传感器安装间距安装传感器。
100MM以下的管径宜使用V法安装传感器，大于100MM管径的宜使用Z法安装，传感器安装好后。
4、→按MENU 键输入90 显示信号强度和信号质量；信号强度应保持在85-99之间波动，不小于60。
5、→按MENU 键输入91 显示信号传输比；传输比值应在100±3%，最好为100%。
→按MENU 键输入08 检查机器工作状态，显示*R为信号正常。
→按MENU 键输入01 显示测量结果。
二、超声波流量计安装注意事项：1、传感器：200MM以下的管径宜使用V法安装传感器，大于200MM管径的宜使用Z法安装，传感器安装好后；安装前应使用角磨机将安装传感器区域抛光，除掉锈迹、油漆或防锈层，并用干抹布蘸丙酮或洒精擦去油污和灰尘，然后在欲安装传感器的中心周围管壁涂上足够的耦合剂，最后把传感器紧贴在管上并捆绑好，夹具（不锈钢带）应固定在传感器的中心部分，使之受力均匀；注意传感器和管壁之间不能有空气泡和沙砾。
超声波流量计使用说明书
超声波流量计使用说明书一、产品概述超声波流量计是一种通过测量流体中超声波传播速度来确定流量的仪器。
本说明书将详细介绍超声波流量计的使用方法和注意事项。
二、产品参数1. 测量范围：XX至XX（单位）2. 额定压力：XX（单位）3. 额定温度：XX℃4. 精度等级：XX5. 适用介质：XX液体或气体6. 电源要求：XXV AC，50Hz7. 输出信号：模拟信号或数字信号三、安装与接线1. 安装位置：选择一个合适的位置进行安装，确保流速计周围无遮挡物，减少测量误差。
2. 安装方法：根据实际情况选择合适的安装方式，本产品可支持水平、垂直或倾斜安装。
3. 接线步骤：a. 将超声波流量计与电源线连接，确保电源正常供应。
b. 根据需要选择模拟信号输出或数字信号输出，并将对应线缆连接到控制系统或数据采集设备。
四、操作说明1. 打开电源：确保电源供应正常后，打开电源开关，待仪器自检完成后进入工作状态。
2. 参数设置：根据实际需要，在操作界面上进行相应参数配置，包括测量范围、精度等级等。
3. 数据显示：在操作界面上可以实时显示流体的流速、体积流量等相关数据。
4. 报警功能：超声波流量计可设置上下限报警功能，当流速或流量超出设定范围时，会触发报警信号。
5. 数据记录：根据需要，流量计可以将测量数据记录在内部存储器中，或通过通信接口输出给外部设备进行记录和分析。
五、使用注意事项1. 清洁保养：定期对流量计进行清洁保养，避免灰尘或污物对测量精度的影响。
2. 防护措施：避免超声波探头直接暴露在强酸、强碱等腐蚀性介质中，可采取保护套等措施。
3. 避免振动：安装时需防止外部振动对流量计的影响，确保准确测量。
4. 安全操作：操作过程中请勿随意拆卸设备或触碰高压线路，以免发生安全事故。
5. 检定与维修：建议定期对流量计进行检定和维修，确保测量精度和长期稳定性。
六、故障排除在使用过程中，如发现仪器显示异常或无法正常工作，请按以下步骤进行故障排除：1. 检查电源供应是否正常，确保电压稳定。
超声波流量计介绍 流量计操作规程
超声波流量计介绍流量计操作规程超声波流量计是通过检测流体流动对超声束（或超声脉冲）的作用以测量流量的仪表。
管段式超声波流量仪表引是以“速度差法”为原理，测量圆管内液体流量的仪表。
它接受了先进的多脉冲技术、信号数字化处理技超声波流量计是通过检测流体流动对超声束（或超声脉冲）的作用以测量流量的仪表。
管段式超声波流量仪表引是以“速度差法”为原理，测量圆管内液体流量的仪表。
它接受了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更便利、经济、精准。
产品达到国内外先进水平，可广泛应用于石油、化工、冶金、电力、给排水等领域。
功能下载测量值/记录, 图形显示, 格式转换操作系统: WindowsTM ；过程输出（可选）输出与主设备电隔离输出组数视输出类型而定. 更多信息请洽FLEXIM电流范围: （0/4—20） mA精度: 0.1%读数± 15μA有源输出: Rext 电磁流量计污浊的清理方法电磁流量计假如测量的介质长期比较污浊，那么电磁流量计在工作一段时间后，电极上九会产生结垢。
当结垢物质的电导率和被测介质的电导率不同时，就会带来丈量误差。
污泥、油污对电极的附着，也会使仪表输启程生摇摆和漂移。
因此，在这种情况下我们就需要定期对电磁流量计电极进行维护与清洗。
电磁流量计测量不受流体密度、粘度、温度、压力和电导率变化的影响；测量管内无阻拦流动部件，无压损，直管段要求较低；传感器衬里和电极材料有多种选择；转换器接受新奇励磁方式，功耗低、零点稳定、精准明确度高。
1、对无机物污染,可将电极浸入0.1mol/L稀盐酸中30分钟,用纯水清洗,再浸入3.5MOL/L化钾溶液中浸泡6小时后使用。
2、4%氟化氢溶液中浸3～5s，取出用蒸馏水冲洗，然后在0.1mol/L的盐酸溶液中浸泡数小时，用蒸馏水冲洗干净，标定。
3、铂金表面污染严重形成氧化膜,可用牙膏对铂或金表面进行抛光,然后用纯水清洗，再浸入3.5MOL/L化钾溶液中浸泡6小时后使用。
超声波明渠专用流量计安全操作及保养规程
超声波明渠专用流量计安全操作及保养规程一、引言超声波明渠专用流量计是一种常用于水利工程等领域的流量测量仪器。
为了确保使用过程中的安全性和有效性，特制定本安全操作及保养规程，以帮助操作人员正确使用和保养超声波明渠专用流量计。
二、安全操作指南1.请确保在操作超声波明渠专用流量计前，已经充分了解和熟悉使用说明书和操作手册，并拥有相关的技术知识和操作经验。
2.在使用超声波明渠专用流量计之前，务必将其放置在平稳的地面上，并确保设备稳定。
3.在操作流量计时，应穿戴符合安全要求的工作装备，如防护手套和护目镜等。
4.严禁在流量计运行期间进行拆卸、安装或者维修，以免发生意外事故。
如需进行维修或更换零部件，请联系专业人员进行操作。
5.使用过程中，请勿将超声波明渠专用流量计暴露在极端的温度、湿度或者腐蚀性气体环境中。
6.在使用过程中，请勿将流量计接触到尖锐或硬物体，以免损坏设备。
三、保养规程1.每次使用流量计后，请先关闭电源并拔掉电源插头。
2.使用干净、柔软的布轻轻擦拭流量计外壳，保持其外观清洁。
3.定期检查仪器的各个连接部位是否松动，并进行紧固。
4.定期校准流量计，以确保测量结果的准确性。
具体校准方法和周期可参考产品说明书。
5.严禁将任何液体倒入流量计内部，以免损坏电子元件。
6.如在使用流量计时遇到任何异常情况，如电源异常、测量结果异常等，请及时停止使用，并联系相关技术人员进行维修。
四、注意事项1.在使用流量计时，请注意自身安全，避免身体接触设备的电极或其他接触点。
2.避免将流量计放在湿滑的表面上，以免发生滑落事故。
3.严禁擅自拆解或更换流量计的内部零部件，以免影响其正常运行。
4.在长时间不使用流量计时，请将其存放在干燥、通风的地方。
五、结论遵循以上的超声波明渠专用流量计安全操作及保养规程，可有效降低操纵操作风险，延长设备的使用寿命，保护操作人员的安全。
使用流量计时，请务必遵循以上规程，并定期进行保养和检修。
如遇到任何问题，请及时咨询相关技术人员。
型超声波明渠流量计安全操作及保养规程
型超声波明渠流量计安全操作及保养规程1. 引言型超声波明渠流量计（以下简称流量计）是一种常用的流量测量仪表，用于测量水流在明渠中的流量。
为了确保流量计的正常运行和延长其使用寿命，本文档将介绍流量计的安全操作和保养规程。
2. 安全操作规程2.1 操作前准备在操作流量计之前，必须先了解并掌握以下准备工作：•确认设备已经连接到电源，并且电源电压稳定。
•检查各个连接管道是否紧固，确保没有漏水或漏气的情况。
•确认控制系统已经启动并处于正常工作状态。
2.2 仪表校准在安装和使用流量计之前，必须进行仪表校准操作。
校准操作通常包括以下步骤：1.使用校准装置连接到流量计接口。
2.使用校准装置发送标准信号，将流量计与校准装置进行配对校准。
3.根据校准结果对流量计进行调整，确保测量结果的准确性。
2.3 操作步骤1.打开流量计控制系统，确保其处于正常工作状态。
2.输入待测水流参数，如水流的温度、压力等。
3.将传感器放置在明渠中，并确保其与水流充分接触。
4.启动流量计，开始测量操作。
5.定期检查测量结果，确保测量精度和稳定性。
6.测量完成后，关闭流量计和控制系统。
3. 保养规程3.1 清洁定期清洁流量计是保持其正常运行的关键。
清洁操作应按照以下步骤进行：1.断开流量计与控制系统的连接，并关闭电源。
2.使用干净的软布擦拭流量计表面，除去污垢和灰尘。
3.使用中性洗涤剂和清水清洗流量计，并确保彻底清除残留物。
4.用干净的软布擦干流量计，并确保表面干燥。
3.2 保护保护流量计免受物理和化学损害是保养的重要环节。
以下措施可以帮助保护流量计：1.避免流量计与尖锐或坚硬的物体接触，以防划伤或损坏外壳。
2.防止化学溶液和腐蚀性物质接触流量计，以防腐蚀或损坏传感器。
3.3 定期维护定期维护有助于延长流量计的使用寿命，并确保其性能稳定。
以下维护措施应该被采取：1.定期检查流量计连接管道是否有漏水或松动的情况，及时修复。
2.检查流量计传感器是否有脱落或损坏的情况，如有必要，进行更换或修复。
超声波明渠流量计使用说明书
超声波明渠流量计
用户使用手册
上海徽恒工业自动化设备有限公司
目录
一 产品简介……………………………………………………………02 1.1 序言………………………………………………………….…02 1.2 超声波明渠流量计的特点…………………………………… 02 1.3 测量的原理…………………………………….....................03 1.4 技术参数………………………………………………….….04
在光标后添加字符。 （4.1）菜单状态：下翻页：下上翻菜单。 （4.2）正常工作：查看数据：查看 SD 卡中数据，显示最后
一条。 （5.11）菜单状态：上翻键：上翻页按键。 （5.2）正常工作：采集数据：采集（下载）一条数据到 SD
卡中。 （6）输入状态：符号键，长按大小写切换。 （7）输入状态：确认键。
2.1.2 快捷操作： 数字键 1：快速查看每小时历史流量。 数字键 2：快速查看每天历史流量。 数字键 3：快速查看每月历史流量。 数字键 4：快速查看每年历史流量。
2.2 产品的安装 超声波传感器配有固定螺环，预先在安装位置预留安装孔，将超声波
传感器放好后，拧紧上螺环即可。 -7-
上海徽恒工业自动化设备有限公司
如图一所示：
超声波换能器 水流方向
上游
液位观测区 下游
-3-
超声波明渠流量计主机
累计：3473 瞬时：1.245 液位：0.367M 2014年07月12日
电源
其他控制显示设备
上海徽恒工业自动化设备有限公司
图一 超声波换能器安装于上水槽上方。检测到超声波换能器端面到液面 的距离，根据超声波换能器的安装高度减去液面到超声波换能器的距离等 于流过量水槽的水位深度，将水位深度带入流量换算公式得出流量。计算 公式请查看第 10 页明渠流量计的应用，其不同的槽型其几何参数也不相 同，故使用时一定要注意设置槽型的所有参数。
超声波明渠流量计说明书
超声波明渠流量计使用手册目录第一章 总论功能说明 规格说明 第二章 安装与接线 仪表尺寸 仪表安装接线第三章 按键及显示界面主界面按键第四章 参数界面及说明 第五章 历史流量查询 第六章 简要安装调试步骤第七章 量水堰槽构造及安装的技术参考 附录一 水槽代码表及巴歇尔槽构造尺寸 附录二 巴歇尔槽水位-流量公式 附录三 附485通讯说明深圳市云传物联技术有限公司第一章总论功能说明1.组成仪表由主机（控制器）与传感器两部分组成,主机与传感器之间由5芯屏蔽电缆连接。
2.字幕（显示屏内容）显示选槽信息显示时间显示累计流量显示瞬时流量显示液位或距离显示继电器状态显示瞬时流量柱状比列图3.密码保护保护仪表内部参数不被随意修改。
4．校准方法液位校准方法：传感器底部到0液位距离设定。
5．类比输出（电流输出）提供一组4-20mA输出（0-20mA需预订）,16位高精度D/A，可达750欧负载。
4mA和20mA电流点由用户根据需求自行设定。
6.继电器输出控制器由4个继电器输出。
(1)脉冲输出继电器(K1)：累计值达到脉冲流量累计值，闭合1次（50ms）(2)高报警继电器(K2)(3)低报警继电器（K3）(4)备用继电器（K4）：需要时按客户要求设计。
7.通讯RS485接口8.历史记录历史小时流量记录128条历史日流量记录64条历史月流量记录32条历史年流量记录4条规格说明1. 流量范围：0升/秒～100米3/秒 （由配用的量水堰槽的种类、规格确定）2. 累计流量：12位十进制数，累满后自动回零3. 流量精度：3％4. 测距范围：3米5. 测距精度：0.25％6. 液位分辩：1毫米7. 工作环境温度：-20～70℃8. 仪表防护等级：仪表显示部分：IP65；探头部分：IP679. 供电电源：交流供电 220V或DC24V（按接线座标注）10. 4～20mA电流输出：(对应瞬时流量)最大负载电阻：750Ω11. RS485接口（附485通讯说明）12. 继电器输出: 4路继电器输出脉冲输出继电器(K1)：累计值达到脉冲流量累计值，闭合1次（50ms）高报警继电器(K2)低报警继电器（K3）备用继电器（K4）：需要时按客户要求设计。
超声波流量计操作手册说明书
MANUAL DE OPERACIÓN MEDIDOR ULTRASÓNICO2En cada tipo de instalación, los métodos de instalación de los medidores de agua varían de manera significativa.Antes de instalar el medidor es importante considerar que el espacio sea suficiente, no sólo para su ubicación, sino para colocar los otros elementos necesarios para realizar los procesos de mantenimiento y monitoreo del medidor de agua.Debe existir espacio en ambos lados para poder acceder a ellos de forma cómoda. En caso de los modelos de gran tamaño es probable que requieran un polipasto.Para el correcto funcionamiento, se requieren estar en un tramo recto con una longitud mínima determinada.Evitar vacío, colocando la válvula check aguas arriba.min. 5 x D Considerar mínimo 5 diámetros libres antes del medidor y 3 diámetros después.min. 3 x DMANUAL - MACROMEDIDORES MECÁNICOS3El punto de colocación debe asegurar que la sección se mantenga llena durante el uso.EMPAQUE EMPAQUETambién debe evitarse su exposición a altas temperaturas y vibraciones excesivas.Se recomienda utilizar empaques en la instalación del medidor.El sensor cuenta con una flecha que indica el sentido del caudal del fluido.Restricciones del medidorInstalar el medidor de manera correcta.Evitar que el medidor quede instalado en los puntos altos del sistema de tubería.Se recomienda no instalar el medidor en posición vertical.4MANUAL - MACROMEDIDORES MECÁNICOS 5No colocar el medidor con la caratula boca abajo, esto impide el funcionamiento correcto del equipo.Se recomienda no instalar el medidor en tuberías con inclinación.Antes y después del medidor de agua, colocar válvulas para cortar el suministro de agua si hay necesidad de desinstalación o reparación. Utilice válvulas de paso para cerrar comple-tamente la sección transversal de una tubería de agua.La tubería instalada debe tener una forma tal que no haya posibilidad de que se cree una bolsa de aire en el medidor de agua. El medidor debe permanecer completamente lleno de agua.El flujo de agua a través del medidor debe corresponder a la dirección de las flechas colo-cadas en ambos lados del cuerpo.SoportesEl medidor se debe instalar sin tensión mecánica (torsión, flexión). Si es necesario, instale soportes para las tuberías.6MANUAL - MACROMEDIDORES MECÁNICOS 7El medidor de flujo debe tener un montaje seguro sobre silletas a una altura adecuada.SILLETA DE SUJECIÓNSILLETA DE SUJECIÓNLas tuberías aguas arriba y abajo del medidor deben estar apoyadas de modo seguro, de modo que estas no causen tensiones al medidor. Es importante no colocar soportes debajo del medidor de agua. Para grandes diámetros, se pueden colocar los soportes debajo de las contrabridas.8Las caratulas de los medidores de agua están regulados bajo la norma NOM-012-SCFI y el diseño está orientado para facilitar la lectura del usuario. El sistema ofrece la lectura prin-cipal en metros cúbicos, para realizar la conversión a litros es necesario considerar que 1 metro cubico equivale a 1000 litros.Para realizar la lectura del medidor se tiene que ubicar en la caratula la lectura principal, así como los submúltiplos ubicados en forma de reloj, los cuales dependerán del tipo de medidor (desde 1 hasta 4 círculos). La lectura se debe tomar de la siguiente forma:1.- Tomar el dato de la escala principal, ejemplo 32.- El siguiente valor es el que indica el primer reloj marcado como x0.1, en este caso la aguja indica un valor entre 8 y 9 por consiguiente se toma el valor inferior siendo 8, el cual lo separaremos con un punto para indicar los decimales, ejemplo3.83.- Pasar al siguiente reloj y colocar el valor a un lado del último dato, ejemplo 3.87 y así sucesivamente hasta el último reloj indicador.4.- Este dato se encuentra en metros cúbicos para convertir a litros es necesario multipli-carlo por 1000 y el resultado estará en litros.3.873 m3 x 1000 = 3873 LitrosLectura del medidorIndicador de flujo:MANUAL - MACROMEDIDORES MECÁNICOS9Sensores de pulsos (Reed switch)ComunComunPulso 1Pulso 1Pulso 2Pulso 2Sensor de pulsos W Diagrama para los siguientes modelos: • WF NOM • IF • HWFSensor de pulsos U Diagrama para los siguientes modelos: • WF • -IF-• R20010El medidor de agua es un instrumento cuya capacidad de medición cambia con el tiempo. Además, el deterioro de esta capacidad es generalmente el resultado de la influencia agre-siva del agua, por lo que, después de un tiempo debe ser desinstalado de la red, para su mantenimiento y calibración.No utilice productos químicos de limpieza que tengan una influencia perjudicial sobre los materiales de los que están hechos los elementos del medidor de agua.Las reparaciones deben realizarse por personal autorizado en plantas de servicio. Consultar a su agente de ventas.Inspección, mantenimiento y reparaciónLos medidores de agua recibidos de entregas o desinstalados de la red deben almacenarse en un lugar cerrado, libre de vapores cáusticos, etc., que puedan tener un efecto destruc-tivo en el estado de los medidores de agua.La temperatura ambiente debe estar entre 5 y 30°C, y la humedad relativa del aire no debe de ser superior al 80%. Tanto durante el transporte como durante el almacenamiento, los aparatos deben estar protegidos de las vibraciones y, en particular, de los golpes que pue-dan dañar el cuerpo o los elementos internos.El transporte debe realizarse protegiendo el embalaje del fabricante o un embalaje susti-tuto, el cual resguarde totalmente el producto de daños.Almacenamiento y transporteResolución de pulsosMANUAL - MACROMEDIDORES MECÁNICOS 11• Es importante que los medidores se manejen con cuidado debido a sus piezas mecá-nicas, durante el transporte y previo a la instalación. En caso de los equipos de gran tamaño para uso industrial, que requieren el uso de un montacargas, se debe colgar la pieza en los enganches y moverlo en un ángulo de 45°.• No transporte el medidor usando un diablito de carga colocando el cuerpo con las bridas sobresaliendo del diablito. Esto podría abollar la carcasa o dañar los ensamblajes del sistema interno.• Transportar siempre el medidor con su embalaje original.Para limpiar la carcasa del instrumento y su pantalla, use únicamente un trapo suave ligera-mente humedecido con agua o un producto para la limpieza de cristales.Nunca use solventes fuertes, ya que pueden agrietar o remover la pintura de la carcasa e incluso destrozar las partes plásticas.Evite que los cables se doblen o sufran de torsiones y nunca haga nudos. Cuando vaya a conectar o desconectar el cable de alimentación del instrumento, siempre tómelos única-mente por los conectores.NotasCuidado del medidorManejo adecuado de los cables• Si el medidor no indica nada cuando el agua fluye, compruebe si el rotor no está atas-cado por algún sólido.• Si tiene problemas al conectar el sensor de pulsos, comuniquese con el departamento de soporte técnico de Equysis.• Si tiene algún problema con su medidor, no rompa los sellos de seguridad. Y envíe el equipo a Equysis para su diagnóstico.Problemas comunes。
超声波流量计说明书简易版
§ 1.3 工作原理当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。
零流量时，两个传感器发射和接收声波所需的时间完全相同（唯一可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。
§ 1.4典型用途携带式超声波流量计/能量表用于测量各种能够传导超声波的单一均匀的液体的流量及热量。
携带式超声波流量计采用非接触测量方式，测量范围大，没有活动机械部件，不受系统的压力和恶劣环境的影响，已成功应用于水、纯水、海水、污水、化工液体、江河水、燃料油等流体的计量工作中。
标准传感器的上限温度为110ºC ，超过此温度请与厂家或供应商联系。
携带式超声波能量表广泛应用于制冷、供热、换热器、冷冻机、锅炉等行业系统能量消耗行的计量。
2．主机操作快速入门§ 2.1 如何开关机按 On 键3秒打开流量计的电源，按 Off 键3秒关闭流量计的电源。
§ 2.4 键盘及常用菜单的快捷操作§ 2.4.1 16键键盘0 － 9 和 . 键用于输入数字或菜单号；◄键用于左退格或删除左面字符；一菜单，在输入数字时，相当于正、负号键；MENU 键（简称为M键）用于访问菜单，先键入此键后再键入两位数字键，即可进入数字对应的菜单窗口；ENT 键, 为回车键，也可称为确认键，用于“确认”已输入数字或所选择内容。
另一个功能是在输入参数前按此键用于进入“修改”状态。
超声波流量计/热量表采用了窗口化软件设计，访问窗口的快捷方法是在任何状态下，键入MENU 键，再接着键入两位数的窗口地址码。
例如欲输入或查看管道外径参数，窗口地址为11，键入MENU 1 1 即可。
访问窗口的另一种方法是移动访问，使用按键▲/+ 和▼/- 及 ENT 键，例如当前窗口为66，键入▲/+ 即进入窗口65，再键入▲/+ 进入窗口64；键入▼/- 后，又回到窗口65，再键入▼/- 又进入窗口66。
明渠流量计使用说明
明渠流量计使用说明一、引言明渠流量计是一种用于测量明渠（如河流、渠道等）水流量的仪器。
它通过测量水流的速度和横截面积，来计算出水流的流量。
本文将介绍明渠流量计的使用方法和注意事项。
二、准备工作1. 确定测量位置：选择一个水流稳定、水深较为均匀的位置进行测量，避免有大量的杂质或波浪干扰测量结果。
2. 安装测量设备：根据明渠流量计的使用说明书，正确安装流量计设备。
确保设备与明渠的接触紧密，不会因水流而移动或倾斜。
三、测量步骤1. 测量横截面积：在测量位置的上游设立水尺，测量水流的水深。
根据水深和明渠的几何形状，计算出横截面的面积。
2. 测量水流速度：将流量计的传感器放入水流中，确保传感器与水流垂直。
根据流量计的显示，记录下水流的速度。
如果流量计具有平均值采集功能，可以记录多个点的速度并求平均值，以提高测量的准确性。
3. 计算流量：根据测得的横截面积和水流速度，使用流量计的计算功能或公式，计算出水流的流量。
四、注意事项1. 测量时要保持仪器的稳定性，避免水流对测量结果的干扰。
可以使用支架或固定装置来固定测量设备。
2. 测量前要清洁明渠，确保明渠内没有大量杂质或悬浮物，以免影响测量结果。
3. 测量时要注意安全，避免进入深水区域或强水流中进行测量。
4. 测量完成后要及时清理和维护测量设备，以确保其正常使用寿命和准确性。
5. 长期测量时，可以定期校准流量计，以确保测量结果的准确性。
五、常见问题解答1. 测量结果不准确怎么办？答：首先检查测量设备的安装是否正确，是否有杂质干扰。
其次，可以尝试多次测量并取平均值，或者进行校准。
2. 测量过程中出现故障怎么办？答：根据设备的使用说明书，查找故障排除方法。
如无法解决，可以联系设备供应商或维修人员进行维修。
3. 测量设备需要多久进行一次校准？答：校准周期根据设备的要求和使用情况而定，一般建议每年进行一次校准。
六、总结明渠流量计是测量明渠水流量的重要工具，通过测量水流的速度和横截面积，可以计算出水流的流量。
超声波明渠流量计说明
超声波明渠流量计明渠流量计（经济型明渠流量计，一体式明渠流量计）一、超声波明渠流量计概述：是在非满管状放开渠道测量自由表面自然流的流量仪表。
非满管态流淌的水路称作明渠,测量明渠中水流流量的称作明渠流量计(open channel flowmeter)。
明渠流量计除圆形外,还有U字形、梯形、矩形等多种形状。
二、超声波明渠流量计分类：明渠流量计品种专门多，常见的有堰式明渠流量计和槽式明渠流量计两大类。
三、超声波明渠流量计应用范围明渠流量计应用场所有都市供水引水渠;火电厂引水和排水渠、污水治理流入和排放渠;工矿企业水排放以及水利工程和农业灌溉用渠道。
四、超声波明渠流量计特点：1、可测量非满管（圆管、蛋形管或其它异形管）流量2、可测量渠道（圆形渠、矩形渠或其它异形渠）流量3、可测量天然的河、溪流量4、可测量污水排放渠道或管道（下水道）流量5、可测量正向和反向流速和流量6、可提供瞬时流量值和累计流量值7、输出信号：RS-485、Modbus、4-20Ma 电流信号和多路开关量8、传感器可在恶劣的现场和污水水质下长期工作9、可选配短信或GPRS无线模块实现远程遥测10、传感器外壳为聚碳酸酯，防护等级IP68 11、内置自动温度补偿 12、盲区可调节，屏蔽探头附近干扰信号在许多非满水、大流量（或小流量），自然流淌的自由水面状态下测量流体的流量，谓之明渠流量检测。
由于明渠流量较大或较小，流体中往往会有一定的腐蚀性或夹带一些杂质，使用一般的管道流量计检测流量是专门困难的。
例如工业企业排水、医院废水、农业灌溉用水、都市地下水道排水等领域中，明渠流量检测尤其是超声波非接触式明渠流量仪为首选的流量检测仪器。
超声波明渠流量仪与相应的配用，利用超声波在空气中的传播规律来测量液位高度，并不断把液位信息传输给主机，主机通过运算系统，自动测出瞬时流量和累计流量并存储。
本仪器采纳国际先进技术与流体不接触即可完成流量检测，并具有完善的液位测量功能，操纵功能，数据传输功能和人机交流功能。
SULN-200型 超声波明渠流量计 使用说明书
安装示例一、在污水井内使用三角堰…………………………………………………26
安装示例二、使用静水井可以提高测量精度…………………………………………27
一、特点
*采用数字化信号处理技术，适合恶劣环境的应用。
*先进的信号环境显示（示波器技术），调试、安装方便容易。
*高速可靠的单片机处理，快速稳定。
*多重数据滤波技术，测量稳定可靠。
*16位高精度D/A输出，提高了4-20mA输出的精度。
*配有485接口，可以接计算机或其它数据采集器。
二、用途
本仪表与量水堰槽配用，主要用来测量具有自由流条件的渠道内的污水流量。仪表工作时，传感器不与被测流体接触，避免了渠道内污水的沾污和腐蚀。用于测量污水流量，可以比其它形式的仪表，具有更高的可靠性。
；累计流量。“”表示本流量计流量累计总数为：立方米。
：瞬时流量数值。“h”表示当前的瞬时流量为立方米/每小时。
：液位值。“”表示当前所测渠槽中相对于水位0点的液位值是米。
3、仪表的工作原理（图八）仪表控制探头发射和接收超声波。按图八的过程转为液位（单位：米）。再通过查水位-流量表，把液位转成流量（单位：立方米/小时）。
水位-流量表是存储在仪表里的一组数据。本仪表的水位-流量表是按相等的液位间隔存储的。例如使用三角堰时，液位的间隔设为为“”。仪表的内存中存有：液位=“”时对应的流量=“S”；液位=“”时对应的流量=“S”；液位=“”时对应的流量=“S”；液位=“”时对应的流量=“S”。一些常用的液位-流量表已预先设置在仪表内。使用时通过参数表选择对应的堰槽种类就可以得到相应的水位-流量表。
类型：单刀双掷（常开、常闭）触点容量：AC250V1A；DC30V1A
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
～20mA电流输出：
外部负载电阻：0～500Ω
误差：％(相对仪表示值)
负端与仪表地端共接(根据应用要求可改成悬浮地输出)
输出内容：瞬时流量
：
编码方式：1起始位，8数据位，1停止位
2、超声波测液位原理（参见图七）
本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方（水位观测点的位置见堰槽构造说明）。探头对准水面。探头向水面发射超声波。超声波经过t时间，到达水面。这部分能量被水面反射后，被探头接收。仪表记下这段时间的长度t。探头内部安装有温度传感器，并把温度信号传递给仪表。仪表计算出探头的当前温度，根据超声波的传播速度和经过的时间t，经过温度补偿计算出水面到探头的距离D。
3、查看历史记录………………………………………………………………………10
八、量水堰槽构造及安装的技术参考……………………………………………………12
1、直角三角堰………………………………………………………………………12
2、矩形堰……………………………………………………………………………13
3、巴歇尔槽…………………………………………………………………………15
3、安装仪表……………………………………………………………………………9
4、设置参数……………………………………………………………………………9
七、关于仪表显示的说明…………………………………………………………………9
1、实时数据页面………………………………………………………………………9
2、信号图形页面………………………………………………………………………10
；累计流量。“”表示本流量计流量累计总数为：立方米。
：瞬时流量数值。“h”表示当前的瞬时流量为立方米/每小时。
：液位值。“”表示当前所测渠槽中相对于水位0点的液位值是米。
仪表把瞬时流量按时间累加，得出累计流量。累计流量共12位数字。当累计满12位时，自动回零，重新累计。
从仪表上输出的电信号有三种：4～20mA电流信号，为瞬时流量；继电器的开关量，根据参数设置，或按每累计多少流量动作一次，或按液位的报警点，或按液位的上下限动作；RS-485信号，为瞬时流量和累计流量。六、安装方法
安装仪表时，通过按键向仪表内存内设置探头到“水位=0”的距离L（二级菜单页面1中“零距”参数项）。在实际测量中，液位H是实时变化的，仪表根据所测时间t计算出液面距离D，从而得到当前液位H，（H＝L-D）。
由于产品生产中,各种材料的离散性；电路的延迟也不一致。仪表实际计算液位时使用的运算式为：H=L-KD，其中“K”为液位校正系数。“K”的数值要经过标定来确定。仪表的二级菜单页面4中“液位校正”参数项用于存储“K”，仪表出厂时已经校正好。一般情况下禁止修改此“液位校正”参数。
1、液位校准…………………………………………………………………………20
2、日历钟校准………………………………………………………………………21
附录一、巴歇尔槽构造尺寸………………………………………………………………22
附录二、巴歇尔槽水位-流量公式…………………………………………………………23
附录三、安装水槽代码与测槽常数设置表………………………………………………24
九、仪表的接线……………………………………………………………………………17
十、使用按键设置仪表的参数……………………………………………………………17
1、设置参数时的按键………………………………………………………………17
2、仪表的参数表……………………………………………………………………18
十一、使用说明……………………………………………………………………………20
本仪表有小时、日、月、年流量及断电信息的数据存储功能。可以通过仪表上的按键查看。
本仪表适用于环保部门监测企事业单位的污水排放，适用于污水处理厂测流量。
SULN-200超声波明渠流量计的应用情况如图一。
图一、SULN-200超声波明渠流量计用于测污水流量
三、仪表的组成及外形尺寸
1、仪表的组成
本仪表产品主要由仪表、探头部分组成。仪表与探头连接的电缆，型号：(四芯+屏蔽，外径小于6mm)。仪表出厂原配10米，应用中可接长至200米。如要超过200米，需在定货时声明。
1、安装量水堰槽
使用本仪表测量流量，在明渠上必须要有量水堰槽。量水堰槽的构造和安装方法见本说明书第八章“量水堰槽构造及安装的技术参考”。
2、安装探头
探头要安在探头支架上。产品出厂没有配支架，需要根据现场所使用的量水槽的构造条件自行加工。加工方法参见图九。探头支架可以做成“门”字形，安装时跨装在渠道上。注意留出安装探头的孔。如果渠道测墙允许，也可以用两根角钢如图九做成探头支架。
类型：单刀双掷（常开、常闭）触点容量：AC250V1A；DC30V1A
五、仪表的工作原理
1、量水堰槽的测流量原理
明渠内的流量越大，液位越高；流量越小，液位越低（参见图五）。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽（参见图六），由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量流经量水堰槽内水流的液位，可以根据相应量水堰槽的水位-流量关系，求出流量。常用的量水堰槽种类如图六。
SULN-200MQ-311型超声波明渠流量计使用说明
一、特点……………………………………………………………………………………3
二、用途……………………………………………………………………………………3
三、仪表的组成及外形尺寸………………………………………………………………4
1、仪表的组成…………………………………………………………………………4
附录四、安装记录表………………………………………………………………………25
安装示例一、在污水井内使用三角堰…………………………………………………26
安装示例二、使用静水井可以提高测量精度…………………………………………27
一、特点
*采用数字化信号处理技术，适合恶劣环境的应用。
*先进的信号环境显示（示波器技术），调试、安装方便容易。
探头在渠道上的安装位置要符合量水堰槽的要求。一般三角堰、矩形堰要安装在堰板上游，距离堰板相当于最大过堰水深的3～4倍（最大过堰水深是指，流量刚好等于零时液位为零，流量增到最大时对应的液位）；巴歇尔槽在进口收缩段的1/3位置（参见图十）。
安装探头时，探头和支架固定要牢靠，不能活动。探头一旦活动，水位基准点就变化了，影响测量的准确度。探头要垂直对准水面，不能歪斜。
2、超声波测液位原理…………………………………………………………………6
3、仪表的工作原理……………………………………………………………………7
六、安装方法………………………………………………………………………………8
1、安装量水堰槽………………………………………………………………………8
2、安装探头……………………………………………………………………………8
输入仪表的测槽常数。参见第十章第2节页面4中的“测槽常数”参数项
输入仪表的水槽代码。参见第十章第2节页面5中的“水槽代码”参数项
七、关于仪表显示的说明
按键可切换显示下列内容：实时数据>信号图形>时流量>日流量>月流量>年流量>断电信息>实时数据….
1、实时数据页面:
仪表工作于实时数据状态，上电后显示如图十三。显示屏上有五项内容。
4、设置参数
仪表使用的现场条件差别很大，要求的附加功能也不同。仪表安装后，必须通过按键设置参数，以适合应用。不需要的功能，可以不设相应的参数。
做为流量计使用，有四组参数是必须设置的：
输入仪输入仪表的最大流量。参见第十章第2节页面2中的“最大流量”参数项
*高速可靠的单片机处理，快速稳定。
*多重数据滤波技术，测量稳定可靠。
*16位高精度D/A输出，提高了4-20mA输出的精度。
*配有485接口，可以接计算机或其它数据采集器。
二、用途
本仪表与量水堰槽配用，主要用来测量具有自由流条件的渠道内的污水流量。仪表工作时，传感器不与被测流体接触，避免了渠道内污水的沾污和腐蚀。用于测量污水流量，可以比其它形式的仪表，具有更高的可靠性。
注意：超声波明渠流量计应用中，必须与量水堰槽配合使用。本产品没有提供量水堰槽。应用中根据应用现场条件，参考本说明书的第八章，或其它资料自行构造。
2、仪表的结构和外形尺寸（参见图二、图三）
图三、探头部分的外形尺寸
3、仪表的显示屏（参见图四）
图四、仪表的显示屏
四、主要技术指标及技术参数
1.流量范围：0～10米3/秒（由配用的量水堰槽的种类、规格确定）
3、仪表的工作原理（图八）仪表控制探头发射和接收超声波。按图八的过程转为液位（单位：米）。再通过查水位-流量表，把液位转成流量（单位：立方米/小时）。
水位-流量表是存储在仪表里的一组数据。本仪表的水位-流量表是按相等的液位间隔存储的。例如使用三角堰时，液位的间隔设为为“”。仪表的内存中存有：液位=“”时对应的流量=“S”；液位=“”时对应的流量=“S”；液位=“”时对应的流量=“S”；液位=“”时对应的流量=“S”。一些常用的液位-流量表已预先设置在仪表内。使用时通过参数表选择对应的堰槽种类就可以得到相应的水位-流量表。
图六、常用的量水堰种类
量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。本说明书的第七章摘抄了一些常用的类型。
