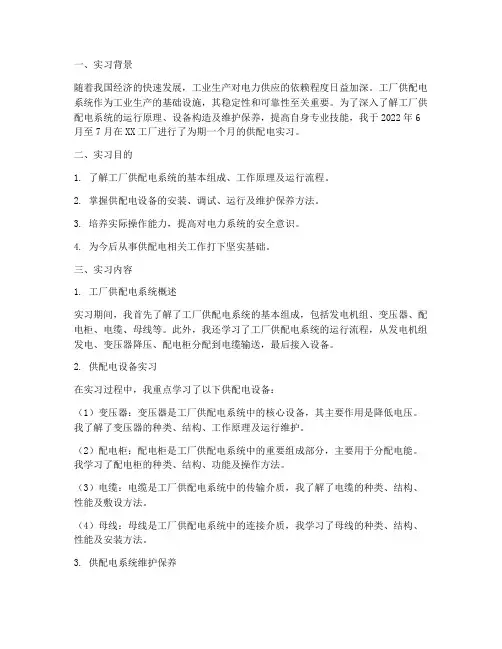

工厂供配电实习报告
一、实习背景随着我国经济的快速发展，工业生产对电力供应的依赖程度日益加深。
工厂供配电系统作为工业生产的基础设施，其稳定性和可靠性至关重要。
为了深入了解工厂供配电系统的运行原理、设备构造及维护保养，提高自身专业技能，我于2022年6月至7月在XX工厂进行了为期一个月的供配电实习。
二、实习目的1. 了解工厂供配电系统的基本组成、工作原理及运行流程。
2. 掌握供配电设备的安装、调试、运行及维护保养方法。
3. 培养实际操作能力，提高对电力系统的安全意识。
4. 为今后从事供配电相关工作打下坚实基础。
三、实习内容1. 工厂供配电系统概述实习期间，我首先了解了工厂供配电系统的基本组成，包括发电机组、变压器、配电柜、电缆、母线等。
此外，我还学习了工厂供配电系统的运行流程，从发电机组发电、变压器降压、配电柜分配到电缆输送，最后接入设备。
2. 供配电设备实习在实习过程中，我重点学习了以下供配电设备：（1）变压器：变压器是工厂供配电系统中的核心设备，其主要作用是降低电压。
我了解了变压器的种类、结构、工作原理及运行维护。
（2）配电柜：配电柜是工厂供配电系统中的重要组成部分，主要用于分配电能。
我学习了配电柜的种类、结构、功能及操作方法。
（3）电缆：电缆是工厂供配电系统中的传输介质，我了解了电缆的种类、结构、性能及敷设方法。
（4）母线：母线是工厂供配电系统中的连接介质，我学习了母线的种类、结构、性能及安装方法。
3. 供配电系统维护保养为了确保工厂供配电系统的稳定运行，我学习了以下维护保养方法：（1）定期检查设备运行状况，发现异常及时处理。
（2）对设备进行清洁、润滑、紧固等日常维护。
（3）对设备进行定期检修，更换老化、损坏的部件。
（4）做好设备运行记录，为设备维护保养提供依据。
四、实习收获1. 理论与实践相结合，提高了自身专业技能。
2. 增强了对电力系统的安全意识，学会了安全操作。
3. 学会了与同事沟通协作，提高了团队协作能力。
供电实习报告(共4篇)
供电实习报告〔共4篇〕第1篇：供电实习报告一、实习目的1.贯彻理论联络实际的培养方针，培养学生理论动手才能和独立工作才能，加强国情、社情和专业背景的教育，增强劳动观念和创业、敬业和团队协作精神，使之成为具有较高素质和专业才能的、适应社会需要的高级人才。
2.通过供电实习，稳固和加深学生对工业与民用电力用户供电系统的根本原理、工程设计方法和运行管理根本知识的理解和掌握，培养学生对工厂供电系统的操作维护和管理才能。
以及对电力工程领域进展一定的理解。
二、实习要求1、通过供电实习，要求学生理解所实习的工厂的电力负荷情况，负荷类别，理解工厂的变配电系统，认识变配电系统的电气设备，理解工厂供电系统继电保护的施行情况，理解工厂在节约电能与进步功率因数方面应用新技术的情况。
2、在实习中，每位学生要服从带队教师的领导，严格遵守实习单位的规章制度，尊重工人、技术人员的劳动，虚心学习。
3、在实习期间努力学习，实习完毕后，提交一份实习报告书。
4、参观变电所时，一定要服从指挥、注意平安，未经答应不得进入禁区，更不许摸、动任何按钮，以防发生意外。
三、实习内容理解工厂中小型变电所的位置构造，高压配电室、变压器室、低压配电室、电容器室的布置。
理解各开关柜的作用，识别变电所电气设备的外形和名称。
掌握变电所平安操作常识。
理解10KV配电线路的运行管理及各种有关规章制度。
1、变压器利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心〔磁芯〕。
在电器设备和无线电路中，常用作升降电压、匹配阻抗，平安隔离等。
变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯〔或磁芯〕中便产生交流磁通，使次级线圈中感应出电压〔或电流〕。
变压器由铁芯〔或磁芯〕和线圈组成，线圈有两个或两个以上的绕组，其中接电的绕组叫初级线圈，其余的绕组叫次级线圈。
变压器按用处可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、整流变压器等。
工厂供配电实验报告(3篇)
第1篇一、实验目的本次实验旨在通过实际操作和理论分析，加深对工厂供配电系统的理解，掌握工厂供配电设备的基本原理和运行方式，熟悉高低压电器的结构、功能和技术特性，并了解工厂供配电系统的构成与布置以及配电负荷计算方法。
二、实验原理工厂供配电系统是工业生产中不可或缺的组成部分，其主要功能是将高压电能通过变压器降压，再分配到各个车间或设备，满足生产过程中的用电需求。
实验过程中，我们将结合实际的高压开关柜和工厂供电知识，对工厂供配电系统的各个环节进行深入了解。
三、实验设备与材料1. 高压开关柜2. 变压器3. 低压配电柜4. 低压电器（如断路器、接触器等）5. 电能表6. 电流表7. 电压表8. 计算器9. 相关实验手册和参考资料四、实验内容1. 高低压电器认识实验- 观察高压开关柜的结构，了解其组成和工作原理。
- 分析变压器的工作原理，掌握变压器的基本参数和接线方式。
- 认识低压配电柜和低压电器，了解其功能和使用方法。
2. 工厂供配电系统构成与布置实验- 分析工厂供配电系统的构成，包括电源进线、高压配电线路、车间变电所、低压配电线路和用电设备。
- 观察实际工厂供配电系统的布置，了解设备布局和线路走向。
- 学习配电负荷计算方法，掌握计算公式和计算步骤。
3. 供配电系统安全运行实验- 学习供配电系统的安全运行规范，了解安全操作规程。
- 观察供配电系统的故障处理方法，学习故障诊断和排除技巧。
- 进行供配电系统的安全运行模拟实验，提高实际操作能力。
五、实验结果与分析1. 高低压电器认识实验- 通过观察和实验，掌握了高低压电器的结构、功能和技术特性。
- 了解高压开关柜、变压器、低压配电柜和低压电器的工作原理。
2. 工厂供配电系统构成与布置实验- 分析了工厂供配电系统的构成，了解了设备布局和线路走向。
- 掌握了配电负荷计算方法，能够根据实际需求进行计算。
3. 供配电系统安全运行实验- 学习了供配电系统的安全运行规范，了解了安全操作规程。
供电实习报告(精选3篇)
供电实习报告（精选3篇）供电实习报告篇1电力工业是国民经济发展中最重要的基础能源产业，是国民经济的第一基础产业，是关系国计民生的基础产业，是世界各国经济发展战略中的优先发展重点。
作为一种先进的生产力和基础产业，电力行业对促进国民经济的发展和社会进步起到重要作用。
与社会经济和社会发展有着十分密切的关系，它不仅是关系国家经济安全的战略大问题，而且与人们的日常生活、社会稳定密切相关。
随着我国经济的发展，对电的需求量不断扩大，电力销售市场的扩大又刺激了整个电力生产的发展。
一、实习目的实习的目的是理论联系实际，增强学生对社会、国情和专业背景的了解；使学生拓宽视野，巩固和运用所学过的理论知识，培养分析问题、解决问题的实际工作能力和创新精神；培养劳动观念，激发学生的敬业、创业精神，增强事业心和责任感；本次实习在学生完成部分专业课程学习后进行，通过本次实习，使学生所学的理论知识得以巩固和扩大，增加学生的专业实际知识；为将来从事专业技术工作打下一定的基础；进一步培养学生运用所学理论知识分析生产实际问题的能力。
1.通过看视频了解近年来电力行业的发展状况，学习火力发电、水力发电、核发电及其他形式发电的原理。
2.通过到工厂参观，学习电力行业的制造技术，加强理论知识的巩固。
3.运用所学知识，对生产实际中存在的问题作出一定的分析，进一步提高分析问题和解决问题的能力。
4.认真记录听课学习笔记，写好实习报告。
二、实习内容实习共三周时间，第一周看视频，第二周去各企业。
1.在教室A502观看关于电力系统的视频，包括：电力生产过程及电力系统、输配电、火力发电厂、电网事故案例。
2. 参观了哈尔滨热电厂、哈尔滨九州电气、哈尔滨电机厂等企业。
三、实习过程1.看视频（1）发电厂种类：火力发电厂、水力发电厂核能发电厂、风力发电厂地热发电厂、太阳能发电等（2）火力发电厂发电过程：火力发电厂是利用煤、石油、天然气等燃料的化学能产出电能的工厂，即为燃料的化学能→蒸汽的热势能→机械能→电能。
供配电工程实习报告
扬州大学能源与动力工程学院本科生工艺实习课程：供配电安装工艺实习专业：电气工程及其自动化学号：111704229班级：电气1102姓名：王青东指导教师：翁双安于照蒋步军完成日期： 2014年 6 月13日目录实习大纲与计划书 (2)二次接线安装 (4)1 实习配电屏二次接线原理 (8)2 实习配电屏二次接线安装图设计 (8)3 二次接线安装工艺 (10)3.1 屏面布置3.2 屏上元件安装3.3 屏内配线实习小结 (14)参考文献 (15)附录二次接线图纸 (16)第一部分二次接线安装工艺实习1实习大纲与计划一、实习目的1.加深对供配电工程课程有关内容的理解；2.锻炼与提高实践动手能力与自学能力；3.了解常用高低压开关柜的生产工艺过程及其新产品、新工艺，拓宽知识面。
二、实习要求（一）知识1.熟悉常用高低压开关柜的结构、性能特点；2.了解成套设备元器件的装配、调试过程及要求。
（二）技能1.能熟练阅读二次接线的安装图，掌握二次接线的安装、调试工艺；2.能正确选用高低压开关柜及其配置。
（三）能力1.能独立完成一般开关柜二次安装图的设计与配线工作；2.具备组织高低压开关柜的订货、安装、调试及验收的初步能力。
三、实习内容与日程安排1.实习内容及地点①成套设备生产工艺认识实习，地点校外扬州电气设备生产厂家；②成套设备生产工艺安装实习，地点校内教学实验中心四楼供配电实习室。
2.实习日程安排（见下表）校内外认识实习1天、校内安装实习4天。
共1周。
表1 实习日程具体安排（1周）四、实习考核按实习期间表现、实习考核和实习报告综合评分，成绩为五级分制。
五、实习指导教师于照蒋步军2二次接线安装1实习配电屏二次接线原理1.1 二次接线的概念二次接线图是表示二次设备连接的电气接线图，通常分为“原理接线图”和“安装接线图”二次接线图包括：归总式原理图、展开式原理图、安装接线图。
原理接线图是用来表示继电保护、监视测量和自动控制等二次设备或系统的工作原理，它以元件的整体形式表示各二次设备间的电气连接关系。
配电实习报告
配电实习报告配电实习报告篇1一、实习目的1、熟悉和掌握电烙铁的使用方法。
2、通过万用表的组装实训，进一步熟悉万用表的结构、工作原理和使用方法。
3、了解电路理论的实际应用，熟悉仪表的装配和调试工艺。
二、实习器材1、电烙铁、焊锡膏、焊锡丝、烙铁架2、MF—47万用表套件3、十字螺丝刀、尖嘴钳、剪刀4、电路实验箱、数字万用表三、实习概要1、元件清单2、安装顺序（1）安装前的准备工作①在焊接前，我们应该前检查我们的万用表的元件清单，清点完后请将材料放回塑料袋，弄清各元件的名称、外形、大小、极性以及了解它们的安装方法。
②电子元器件的引线成形，主要是为了使元件排列整齐美观、满足安装尺寸与印制电路板的配合要求等手工操作中主要用尖嘴钳或镊子将插装焊接的元器件引线加工成形。
③取出28个普通电阻，用数字万用表测量出各个电阻阻值并做好标记。
分别将读出来的电阻插到对应的28个电阻的位置上，完成后，用数字万用表分别检测每个电阻的阻值，看是否有电阻读错，将四个二极管也插到上面。
④将V型电刷和后盖等零件放入工具箱中，取出MF—47线路板放在工作台上。
⑤烙铁头应保持清洁，并且镀上一层焊锡，新的烙铁使用前必须先对烙铁头进行处理，再通电加热。
将烙铁沾上焊锡在焊锡膏中来回摩擦，直至烙铁头上镀上一层锡，烙铁使用时间长久，烙铁头表面会产生氧化层及凹凸不平，也需先锉去氧化层，修整后再镀锡，如果烙铁头上挂有很多的锡，可在烙铁架中底座上抹去多余的锡，然后放在烙铁架上。
（2）万用表的安装过程①按照实验原理图将电阻器准确装入规定位置，要求标记向上，字向一致，尽量使电阻器的高低一致，焊完后将露在印制电路板表面多余引脚齐根去。
②然后焊接4个二极管和电容，注意二极管和电容的正负极性。
③根据装配图固定4个支架，晶体管插座，保险丝夹。
④焊接转换开关上交流电压档和直流电压档的公共连线，各档位对应的电阻元件及其对外连线，最后焊接电池架的连线，至此，所有的焊接工作已完成。
实习报告供配电
一、实习目的随着我国经济的快速发展，电力行业在国民经济中的地位日益重要。
为了更好地将理论知识与实际工作相结合，提高自身的实践能力，我于20XX年X月进入XX电力公司进行为期一个月的供配电实习。
二、实习单位及岗位介绍XX电力公司成立于20XX年，是一家集电力生产、输电、配电、售电于一体的国有大型企业。
在这次实习中，我被分配到配电部门，负责供配电相关工作的学习和实践。
三、实习内容及过程1. 学习配电系统基本知识在实习初期，我主要学习了配电系统的基本知识，包括配电线路、配电变压器、配电设备等。
通过阅读相关书籍和现场观察，我对配电系统的构成和原理有了初步的了解。
2. 配电设备的操作与维护在实习过程中，我参与了配电设备的操作与维护工作。
在师傅的指导下，我学会了配电设备的启动、停止、巡视、故障处理等操作。
同时，我也学习了配电设备的日常维护和保养方法，为保障配电系统的正常运行打下了基础。
3. 配电线路的施工与验收在实习期间，我参与了配电线路的施工与验收工作。
通过实际操作，我掌握了配电线路的布线、支架安装、绝缘子安装等技能。
同时，我也了解了配电线路的验收标准和注意事项。
4. 供配电事故案例分析为了提高自身的安全意识，我学习了供配电事故案例分析。
通过分析事故原因和教训，我深刻认识到安全生产的重要性，并在今后的工作中时刻警醒自己。
5. 总结与反思在实习过程中，我认真总结了自己的学习成果和不足之处。
以下是我对实习的总结与反思：（1）实习使我更加深入地了解了供配电工作，为今后的工作打下了坚实的基础。
（2）在实习过程中，我认识到自己的理论知识与实践能力还有待提高，需要不断学习。
（3）在团队合作中，我学会了与他人沟通、协作，提高了自己的团队协作能力。
四、实习收获通过这次供配电实习，我取得了以下收获：1. 理论知识与实践能力得到提升。
2. 安全意识得到加强。
3. 团队协作能力得到提高。
4. 对电力行业有了更深入的了解。
五、实习建议1. 加强实习期间的理论学习，为实际工作打下坚实基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供配电工程实习分析报告文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-扬州大学能源与动力工程学院本科生工艺实习课程：供配电安装工艺实习专业：电气工程及其自动化学号：9班级：电气1102姓名：王青东指导教师：翁双安于照蒋步军完成日期： 2014年 6 月13日目录实习大纲与计划书............................................................................................. .. (2)二次接线安装 (4)1 实习配电屏二次接线原理 (8)2 实习配电屏二次接线安装图设计 (8)3 二次接线安装工艺 (10)3.1 屏面布置3.2 屏上元件安装3.3 屏内配线实习小结........................................................................................................ (14)参考文献........................................................................................................ (15)附录二次接线图纸 (16)第一部分二次接线安装工艺实习1实习大纲与计划一、实习目的1.加深对供配电工程课程有关内容的理解；2.锻炼与提高实践动手能力与自学能力；3.了解常用高低压开关柜的生产工艺过程及其新产品、新工艺，拓宽知识面。
二、实习要求（一）知识1.熟悉常用高低压开关柜的结构、性能特点；2.了解成套设备元器件的装配、调试过程及要求。
（二）技能1.能熟练阅读二次接线的安装图，掌握二次接线的安装、调试工艺；2.能正确选用高低压开关柜及其配置。
（三）能力1.能独立完成一般开关柜二次安装图的设计与配线工作；2.具备组织高低压开关柜的订货、安装、调试及验收的初步能力。
三、实习内容与日程安排1.实习内容及地点①成套设备生产工艺认识实习，地点校外扬州电气设备生产厂家；②成套设备生产工艺安装实习，地点校内教学实验中心四楼供配电实习室。
2.实习日程安排（见下表）校内外认识实习1天、校内安装实习4天。
共1周。
表1 实习日程具体安排（1周）四、实习考核按实习期间表现、实习考核和实习报告综合评分，成绩为五级分制。
五、实习指导教师于照蒋步军2二次接线安装1 实习配电屏二次接线原理1.1 二次接线的概念二次接线图是表示二次设备连接的电气接线图，通常分为“原理接线图”和“安装接线图”二次接线图包括：归总式原理图、展开式原理图、安装接线图。
原理接线图是用来表示继电保护、监视测量和自动控制等二次设备或系统的工作原理，它以元件的整体形式表示各二次设备间的电气连接关系。
图1所示为6kV~10kV线路保护原理接线图，途中每个元器件以整体形式绘出，它对整个装置的构成有一个明确的概念，便于掌控其互相关系和工作原理。
其优点是较为直观；缺点是当元器件较多时电路的交叉多，交、直流回路、控制与信号回路均混合在一起，清晰度差。
图1 6kV~10kV线路保护原理接线图原理接线图通常又分为“归总式原理接线图”和“展开式原理接线图”。
1）归总式原理接线图：简称原理图，它以整体的形式表示各二次设备之间的电气联接，一般与一次回路的有关部分画在一起，设备的接点与线圈是集中画在一起的，能综合出交流电压、电流回路和直流回路间的联系，使读图者对二次回路的构成及动作过程有一个明确的整体概念。
归总式原理图有两个特点：（1）二次设备（仪表、继电器、控制开关等）以整体的形式画出。
（2）二次接线的交流电流回路、交流电压回路、直流回路和一次回路的有关部分画在一起。
归总式原理图的优点是：整体观念清楚明确，表示和叙述电气联系和动作原理方便。
常用于继电保护和自动装置的原理分析和二次回路的初步设计。
归总式原理图的缺点是：元件和连线较多时，线条相互交叉，显得凌乱；同时，标记不全，有些细节在图上没有表示出来，因而不能用于施工、安装和运行。
图2表示了10千伏线路保护和测量的归总式原理图。
当线路上发生相间短路时，短路电流流过1TAa或1TAc，使过电流保护起动：电源“+”→1KA（或2KA）常开接点→KT线圈→电源“—”；电源“+”→KT延时闭合的常开接点→KS线圈→XB→QF辅助接点→Yof f线圈→电源“—”，使断路器QF跳闸。
（注：常开触点又称动合触点，常闭触点又称动断触点）。
图2 10kV线路保护测量归总式原理图2）展开式原理接线图：以分散的形式表示二次设备之间的连接。
展开图中二次设备的接点与线圈分散布置，交流电压、交流电流、直流回路分别绘制。
这种绘制方式容易跟踪回路的动作顺序，便于二次回路的设计，也容易在读图时发现回路中的错误。
展开式原理图的规则和特点如下：1.二次设备按统一规定的图形符号和文字符号画出。
2.按供给二次设备的各个独立电源划分回路，各回路在图上分开表示。
各种回路说明如下：1）交流回路：分为交流电流回路（保护、测量、自动装置等）交流电压回路（保护、测量、自动装置、同期等）2）直流电路：分为操作回路（断路器、隔离开关、灭磁开关、机组及其辅助设备、闸门等）信号回路（位置、事故、预告、指挥信号等）保护回路（发电机、变压器、线路、母线、电动机保护等）3.继电器和接触器的线圈和触点、仪表的电流和电压线圈、控制开关的各对触点、断路器和隔离开关的各个辅助触点，都分开画在所属的回路中，但同一设备的文字符号必须相同。
4.二次设备的连接次序从左到右，动作顺序从上到下，接线图的右侧有相应的文字说明。
5.开关电器的触点采用开关断开时的状态，继电器的接点采用线圈不通电时的状态（即不带电表示法）。
6.二次设备之间的连接按等电位原则和规定的数字进行标号。
7.继电器的线圈和触点不在同一张图上时，要注明引来或引出处。
安装接线图：包括屏面布置图、屏后接线图、端子排图等。
1）屏面布置图：表示二次设备在屏面（及屏后、屏顶）的安装位置，一般按实际尺寸的一定比例绘制。
2）屏后接线图：表示屏内二次设备间的电气连接关系。
3）端子排图：表示屏端子排与屏内二次设备及屏外电缆间的连接关系。
1.2 实习配电屏二次接线原理分析（a）(b)图3 配电屏二次接线原理图（a）控制回路（b）储能回路图3为配电屏二次接线图，图4为真空断路器电气控制接线图图4 VBC-12固定式真空断路器电气控制接线图控制箱电路工作原理分析如下：本电路分两个部分，控制回路（包括合闸回路、分闸回路、保护回路）和储能回路。
由(a)图可知，对于合闸和分闸操作，该控制箱各自提供了两种控制方式——遥控合闸（遥控分闸）和就地合闸（就地分闸），为实际应用提供了很大的便利。
本电路采用的万能转换开关型号为LW12-16D/49.4021.3，查阅相关技术资料可知，这种转换开关所能控制的对象最大容量为49kW，接触系统节数为3节12 个触点。
开关正面有状态指示：合闸、就地、远方、就地、分闸。
万能转换开关图片如下：图5 LW系列转换开关采用弹簧操动机构的断路器在首次合闸前需储足能量，储能过程为：打开储能回路空气开关2ZKK，按下储能按钮CA，25-35支路有电流流过，整流桥V6 对交流电流进行整流，输出直流电驱动储能电机M通电运行，通过拉伸或压缩弹簧来储能，到位后，锁扣扣住弹簧，储能弹簧状态位置指示开关（常闭触点）S10、S11、S21、S22断开，电机停车；同时，位置指示开关（常开触点）S41闭合，储能指YD亮，表示合闸弹簧已储足能量，可以进行合闸操作。
原理图详见图3(b)与图4。
鉴于储能过程不是瞬态，故选用型号为LA38-11S/203的按钮，S代表自锁式。
注意储能完毕后需手动将此按钮复位。
3(a)中，当QK打向远方时，通过遥控合闸按钮YH和遥控分闸按钮YF可控制回路通断。
当遥控合闸按钮YH 按下时，4-14 支路两端施加电压，断路器辅助开关S1闭合，储能弹簧位置开关S3闭合，防跳继电器K1线圈通电，使触点闭合，故4-14支路接通，整流桥V4整流后的电流流过合闸线圈Y9，Y9通电动作，使脱扣系统脱扣，合闸弹簧释放能量，使断路器克服分闸弹簧的反作用力而合闸。
合闸动作完成后，断路器辅助开关S1常闭触点断开，常开触点闭合，接通5-15 支路，合闸指HD亮，表示合闸完毕。
当遥控分闸按钮YF 按下时，30-31支路两端施加电压，此时断路器辅助开关常开触点闭合，整流桥工作，分闸脱扣器上有电流流过，断路器在分闸弹簧作用下分闸，断路器辅助开关S1常闭触点闭合。
使分闸回路断开，分闸指示LD 亮，表示分闸完毕。
当QK打向就地时，YH、YF不再起作用，当断路器由就地拨向合闸时，1-2触点接通，4-14支路导通；当断路器由就地拨向分闸时，11-12触点接通，30-31 支路导通，具体动作过程同上，不再缀叙。
保护跳闸回路用来模拟一次系统发生故障时，控制箱的动作过程，当保护跳闸压板LP接通时，按下保护跳闸按钮，断路器也会跳闸以保护二次回路。
本次实习所使用的按钮及指示灯采用江阴长江电器公司提供的产品，具体型号分别为LA38-11(S)/203和AD11-22/41-9GZ AC220V，其外观如图6所示。
图6 按钮与指示灯外观2实习配电屏二次接线安装图设计2.1 屏面布置图屏面布置图是指从屏的正面看，按一定的比例绘出屏上各设备的安装位置、外形尺寸及中心线的尺寸，并附有设备表，以便制造厂备料和安装加工的正视图。
图中各设备的排列位置和相互间尺寸要和实际相符。
典型屏面布置图如图7所示。
图7 平面布置图(a)35kV 主变控制屏 (b)信号屏 (c)继电保护屏2.2 屏背面接线图屏背面接线图又称为安装接线图，它标明屏上各个设备引出端子之间、设备与端子排之间的连接情况，是安装、施工和运行时的重要参考图纸。
采用的标号原则为“对面原则”，就是常说的“相对标号法”，是指每一条连接导线的任一端标以对侧所接设备的标号或代号，故同一导线两端的标号是不同的，并与展开图上的回路标号无关。
这种方法很容易查找导线的走向，从已知的一端便可知另一端接至何处。
要求：①各元件的排列按屏后，编号从左至右，从上至下；②接线端子采用“相对编号法”编号；③控制屏和保护屏的端子排一般采用垂直布置的方式，端子由上至下排列；④端子排各回路的排列顺序是：交流电流回路——交流电压回路——信号回路——控制回路——其它特性回路——转接回路。
注意交流电流回路、信号回路及其他需要断开的回路，一般需要用试验端子。
⑤端子排的编号要注意一次、二次回路的联系，屏内、屏外设备的的连接。
