OSPF 特殊区域的配置案例

合集下载

NSSA区域

一、描述OSPF NSSA区域的特点NSSA区域不接受5、6类LSA，用一条7类缺省代替实现全网通信，但是他和STUB不同的是它存在ASBR而且ASBR LSA可以全网扩散。

二、实验背景：人为的定义一些OSPF的特殊区域，它们在逻辑中一般位于OSPF区域的边缘。

这样可减少特殊区域的LSA。

实验拓扑及需求如图所示，六台路由器。

路由器R1与R2使用rip v2，R2、R3、R4、R5、R6如图使用OSPF路由协议R6与R7使用静态路由协议如图配置路由，使得网络全网互通！为了减少OSPF 系统area 2中路由表项的数量以及数据库的大小，要求将area 2设置为NSSA特殊区域，分析area 2中两端R1与R7上LSA的传递过程！！！如图实验配置区域0\1\2 rip 静态等区域AR 2 配置为NSSART4配置为nssa default-route-advertiseRT5 RT6配置为nssaRT4[RT4-ospf-1-area-0.0.0.2]DIS ospf lsdbOSPF Process 1 with Router ID 4.4.4.4Link State DatabaseArea: 0.0.0.0Type LinkState ID AdvRouter Age Len Sequence Metric Router 34.1.1.3 34.1.1.3 1281 36 8000000D 0 Router 4.4.4.4 4.4.4.4 544 48 8000000C 0 Network 34.1.1.3 34.1.1.3 1281 32 80000007 0 Sum-Net 56.1.1.0 4.4.4.4 445 28 80000001 2 Sum-Net 23.1.1.0 34.1.1.3 952 28 80000006 1 Sum-Net 5.5.5.5 4.4.4.4 445 28 80000001 1 Sum-Net 3.3.3.3 34.1.1.3 952 28 80000006 0 Sum-Net 2.2.2.2 34.1.1.3 1281 28 80000003 1 Sum-Net 45.1.1.0 4.4.4.4 539 28 80000001 1 Sum-Asbr 2.2.2.2 34.1.1.3 1281 28 80000003 1Area: 0.0.0.2Type LinkState ID AdvRouter Age Len Sequence Metric Router 56.1.1.6 56.1.1.6 403 36 80000003 0 Router 5.5.5.5 5.5.5.5 402 60 80000008 0 Router 4.4.4.4 4.4.4.4 450 36 80000004 0 Network 56.1.1.6 56.1.1.6 403 32 80000002 0 Network 45.1.1.4 4.4.4.4 450 32 80000002 0 Sum-Net 23.1.1.0 4.4.4.4 539 28 80000001 2 Sum-Net 3.3.3.3 4.4.4.4 539 28 80000001 1 Sum-Net 4.4.4.4 4.4.4.4 540 28 80000001 0 Sum-Net 2.2.2.2 4.4.4.4 540 28 80000001 2 Sum-Net 34.1.1.0 4.4.4.4 540 28 80000001 1 NSSA 0.0.0.0 4.4.4.4 545 36 80000001 1 NSSA 67.1.1.0 56.1.1.6 452 36 80000002 1 NSSA 7.7.7.7 56.1.1.6 452 36 80000001 1 NSSA 9.9.9.9 56.1.1.6 452 36 80000001 1 NSSA 8.8.8.8 56.1.1.6 452 36 80000001 1 NSSA 56.1.1.0 56.1.1.6 452 36 80000001 1AS External DatabaseType LinkState ID AdvRouter Age Len Sequence Metric External 67.1.1.0 4.4.4.4 397 36 80000001 1 External 7.7.7.7 4.4.4.4 397 36 80000001 1 External 9.9.9.9 4.4.4.4 397 36 80000001 1 External 8.8.8.8 4.4.4.4 397 36 80000001 1 External 23.1.1.0 2.2.2.2 1566 36 80000005 1 External 67.1.1.0 56.1.1.6 1155 36 80000001 1 External 7.7.7.7 56.1.1.6 2049 36 80000001 1 External 10.2.2.2 2.2.2.2 1601 36 80000005 1 External 9.9.9.9 56.1.1.6 2049 36 80000001 1 External 12.1.1.0 2.2.2.2 1574 36 80000005 1 External 8.8.8.8 56.1.1.6 2049 36 80000001 1 External 56.1.1.0 56.1.1.6 1156 36 80000001 1External 2.2.2.2 2.2.2.2 1571 36 80000005 1 External 10.1.1.1 2.2.2.2 1596 36 80000005 1 External 10.3.3.3 2.2.2.2 1594 36 80000005 1RT5 LSDB 没有了五类和四类的LSA有一条7类的缺省指向RT4[RT5-ospf-1-area-0.0.0.2]dis ospf lsdbOSPF Process 1 with Router ID 5.5.5.5Link State DatabaseArea: 0.0.0.2Type LinkState ID AdvRouter Age Len Sequence Metric Router 56.1.1.6 56.1.1.6 156 36 80000003 0 Router 5.5.5.5 5.5.5.5 155 60 80000008 0 Router 4.4.4.4 4.4.4.4 198 36 80000004 0 Network 56.1.1.6 56.1.1.6 156 32 80000002 0 Network 45.1.1.4 4.4.4.4 198 32 80000002 0 Sum-Net 23.1.1.0 4.4.4.4 287 28 80000001 2 Sum-Net 3.3.3.3 4.4.4.4 287 28 80000001 1 Sum-Net 4.4.4.4 4.4.4.4 287 28 80000001 0 Sum-Net 2.2.2.2 4.4.4.4 287 28 80000001 2 Sum-Net 34.1.1.0 4.4.4.4 287 28 80000001 1 NSSA 0.0.0.0 4.4.4.4 292 36 80000001 1 NSSA 67.1.1.0 56.1.1.6 200 36 80000002 1 NSSA 7.7.7.7 56.1.1.6 200 36 80000001 1 NSSA 9.9.9.9 56.1.1.6 200 36 80000001 1 NSSA 8.8.8.8 56.1.1.6 200 36 80000001 1 NSSA 56.1.1.0 56.1.1.6 200 36 80000001 1。

ospf的四种特殊区域(通俗易懂)

stub（末节区域）：使用的前提：如下图示，非骨干路由和其它路由协议（静态、EIGRP、RIP...）均要与骨干路由直连。

作用是：把一个非骨干区域配置成stub区域，而stub区域路由器将从其它协议重分布到OSPF的路由条目（OE1、OE2）替换成默认路由指向骨干区域。

如下图所示：在R1、R2（即ABR）上配置，配置命令如下：R1/R2：router ospf 1area 100stub结果是：由于R2既是处于area 100，又处于area 0，所以，当“show ip route ospf”的时候，只有R1上的OSPF路由条目（OE1、OE2）会被替换成默认路由指向骨干路由，而R2上的路由条目是不会被替换的。

当然，此图右边使用的是EIGRP，也可以使用除OSPF外的其他路由协议，因为，我们要在R3上做“路由重分布”。

totally-stub（完全末节区域）：使用的前提条件和stub的一样，只是totally-stub要更“狠”，它的作用是：将从它路由协议重分布到OSPF的路由条目（OE1、OE2）及OIA（区域间学习到的路由）全部替换成默认路由指向骨干区域，但配置命令与上述还是有一点点差别的：R1：router ospf 1area 100 stubR2: router ospf 1area 100 stub no-summary结果：也是只有R1上的所有OSPF路由条目（包括OE1、OE2机OIA）被替换成了一条默认路由指向骨干路由。

nssa和totally-nssa的使用前提是一样的，即当OSPF区域跨非骨干区域连接到骨干区域时，如下图所示，RIP跨了area 10连接到了area 0。

而两者的作用有点不同。

nssa(次末节区域)：作用是将从连接骨干区域出口的其它路由协议重发布来的（OE1、OE2）替换成默认路由指向骨干区域配置命令：R2和R3：router ospf 1area 10 nssaR4: router ospf 1area 10 nssa default-information-originatetotally-nssa(完全次末节区域)：作用是将从连接骨干区域出口的其它路由协议重发布来的（OE1、OE2）及区域间学习到的路由（OIA）替换成默认路由指向骨干区域。

华为OSPF 特殊区域完全NSSA 区域的配置及区域路由汇总

华为OSPF 特殊区域完全NSSA 区域的配置及区域路由汇总作者：救世主220实验日期2015.6.28实验拓扑如下：说明：AR3上的loopback9 作为外部路由，其余的nssa区域路由传入AREA0的时候进行汇总从而减少AR1上的路由条目；AR1 开启Telnet功能并且禁止any登录。

AR1 配置：[AR1]dis cur[V200R003C00]sysname AR1#acl number 3000rule 5 deny tcp destination 10.0.1.1 0rule 10 deny tcp destination 10.0.12.1 0#aaalocal-user ccie password cipher %$%$2P6NSU818+S,I[-}w2Q)V@O~%$%$（此处乱码为密码ccie）local-user ccie privilege level 3local-user ccie service-type telnet#interface GigabitEthernet0/0/0ip address 10.0.12.1 255.255.255.0traffic-filter inbound acl 3000#interface LoopBack0ip address 10.0.1.1 255.255.255.0ospf network-type broadcast#ospf 1 router-id 1.1.1.1retransmission-limit 5flooding-control number 60area 0.0.0.0network 10.0.0.0 0.255.255.255user-interface vty 0 4authentication-mode aaaAR2配置：[AR2]dis current-configuration[V200R003C00]#sysname AR2#acl number 2000rule 5 permit source 10.0.4.0 0.0.0.255#interface GigabitEthernet0/0/0ip address 10.0.12.2 255.255.255.0#interface GigabitEthernet0/0/1ip address 10.0.23.2 255.255.255.0#interface LoopBack0ip address 10.0.2.2 255.255.255.0ospf network-type broadcastospf 1 router-id 2.2.2.2lsa-originate-interval intelligent-timer 6000 1000 1200 lsa-arrival-interval 1000retransmission-limitarea 0.0.0.0network 10.0.12.2 0.0.0.0area 0.0.0.1abr-summary 10.0.0.0 255.255.224.0network 10.0.2.2 0.0.0.0network 10.0.23.2 0.0.0.0AR3配置：[AR3]dis current-configuration[V200R003C00]sysname AR3interface GigabitEthernet0/0/0ip address 10.0.23.3 255.255.255.0 #interface LoopBack0ip address 10.0.3.3 255.255.255.0 ospf network-type broadcast#interface LoopBack1ip address 10.0.4.3 255.255.255.0 ospf network-type broadcast#interface LoopBack9ip address 99.1.1.1 255.255.255.0 #ospf 1 router-id 3.3.3.3import-route directarea 0.0.0.1network 10.0.0.0 0.255.255.255 nssa no-summary测试结果：注意：AR1与AR3连通性测试正常，如下图所示。

配置特殊的OSPF区域

三.配置NSSA OSPF NSSA功能是在RFC 3101中定义的， Cisco IOS11.2首次引入了这种功能。它是对末节区域的一种非专用扩展，允许将有限的外部路由注入到末节区域中。将路由重分发到NSSA中时，将创建一种特殊的 LSA—7类LSA，这种LSA只能出现在NSSA中，它是由NSSA ASBR生成的，而NSSA ABR将其转换成5类LSA并在OSPF域中传播。 7类LSA的格式与5类LSA相同。
区域的类型决定了它将接收什么样的路由信息一.配置末节区域将区域配置为末节区域可缩小区域中的LSDB，从而降低路由器的内存需求。另外，末节区域内的路由器也无需频繁地执行SPF算法，因为它们收到的路由更新较少。外部网络(5类)LSA不会扩散到末节区域中。4类LSA也不会扩散到末节区域。在这种区域中，使用默认路由0.0.0.0前往OSPF 自治系统的外部。

将区域配置成绝对末节NSSA步骤： 1.在区域内的所有路由器上配置OSPF 2.在区域内的所有路由器上配置路由器配置命令 area area-id nssa 而不是area area-id stub，从而将区域配置为NSSA。 3.在ABR上，在命令area area-id nssa中添加关键字no-summary 4.可选，在ABR上配置默认路由的开销。
配置特殊的OSPF区域
概述

OSPF基于两层的区域层次结构，其中包含骨干区域和非骨干区域。每个区域都有自己的拓扑数据库，该数据库在区域外面不可见。属于多个区域的路由器(ABR)有多个拓扑数据库—它连接的每个区域一个。所有区域都必须与骨干区域直接相连或通过虚链路连接到骨干区域。

OSPF的特殊区域--stub及totally-stub及nssa及totally-nssa详解

OSPF特殊区域详解(通俗易懂) OSPF有四种特殊的区域。

为了进一步学习，我在网上查看了其他同道中人写的OSPF 的特殊区域，说实话，看了半天，实在是没看懂，看得脑袋晕晕的，正好这些天上课在讲这个，而或许是因为网上没有总结的很巴适，所以，老师都是在课堂上与我们一起总结的，我们是用GNS3模拟的。

因为写的比较通俗易懂，符合大众口味，没有太多的书面官方语言，因此，对于有写的不足之处，请大家指出，共同进步。

首先，OSPF的特殊区域，顾名思义，是只有OSPF协议才有的，所以，RIP啊、EIGRP 啊、BGP。

这些协议就没得了，最重要的是，是只针对OSPF中的非骨干区域的。

那何谓非骨干区域呢，相信同道中人都理解哈，即：area不是0的为非骨干区域，那area是0的就理所当然地为骨干区域。

而OSPF特殊区域的重要作用就是优化路由表条目，节省了网络在查询路由条目做的大量的计算的时间。

果真做了实验后，我滴神啊，那个路由条目真真儿的是减少了大大的多。

好了，现在来介绍OSPF的四大特殊区域吧！！！对了，忘提了，在咱们配置OSPF的四大特殊区域之前，需要将整个网络配置成功，配通。

stub（末梢区域）：使用的前提：如下图示，非骨干路由和其它路由协议（静态、EIGRP、RIP...）均要与骨干路由直连。

作用是：把一个非骨干区域配置成stub区域，而stub区域路由器将从其它协议重分布到OSPF的路由条目（OE1、OE2）替换成默认路由指向骨干区域。

当然，此图右边使用的是EIGRP，也可以使用除OSPF外的其他路由协议，因为，我们要在R3上做“路由重分布”。

实验2.4 OSPF Stub区域与NSSA区域

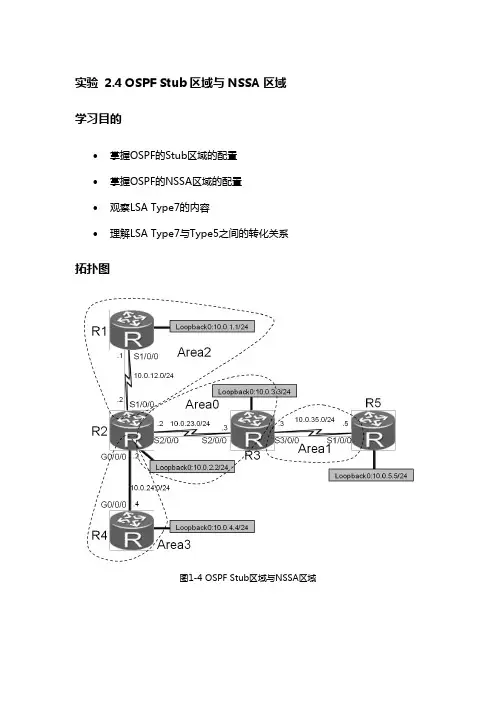

实验2.4 OSPF Stub区域与NSSA区域学习目的•掌握OSPF的Stub区域的配置•掌握OSPF的NSSA区域的配置•观察LSA Type7的内容•理解LSA Type7与Type5之间的转化关系拓扑图图1-4 OSPF Stub区域与NSSA区域场景你是公司的网络管理员。

现在公司的网络中有五台AR G3路由器，其中R2、R3和R4在公司总部。

R5在公司分部。

R5通过专线与公司总部的R3相连。

R1在公司的另外一个分部，通过专线与公司总部的R2相连。

网段10.0.23.0/24、10.0.2.0/24、10.0.3.0/24属于区域0。

网段10.0.35.0/24属于区域1，区域1为NSSA区域。

R5的Loopback0接口不属于OSPF区域。

网段10.0.24.0/24属于区域3。

R4的Loopback0接口连接到Internet，需要配置一条缺省路由。

网段10.0.12.0/24、10.0.1.0/24属于区域2，区域2为Stub区域。

同时为了明确设备的Router-ID，你配置设备使用固定的地址作为Router-ID。

学习任务步骤一.基础配置与IP编址给所有路由器配置IP地址和掩码。

配置时注意所有的Loopback接口配置掩码均为24位，模拟成一个单独的网段。

<R1>system-viewEnter system view, return user view with Ctrl+Z.[R1]interface Serial 1/0/0[R1-Serial1/0/0]ip address 10.0.12.1 24[R1-Serial1/0/0]quit[R1]interface LoopBack 0[R1-LoopBack0]ip address 10.0.1.1 24[R1-LoopBack0]quit<R2>system-viewEnter system view, return user view with Ctrl+Z.[R2]interface Serial 1/0/0[R2-Serial1/0/0]ip address 10.0.12.2 24[R2-Serial1/0/0]quit[R2]interface Serial 2/0/0[R2-Serial2/0/0]ip address 10.0.23.2 24[R2-Serial2/0/0]quit[R2]interface GigabitEthernet 0/0/0[R2-GigabitEthernet0/0/0]ip address 10.0.24.2 24[R2-GigabitEthernet0/0/0]quit[R2]interface LoopBack 0[R2-LoopBack0]ip address 10.0.2.2 24[R2-LoopBack0]quit<R3>system-viewEnter system view, return user view with Ctrl+Z.[R3]interface Serial 2/0/0[R3-Serial2/0/0]ip address 10.0.23.3 24[R3-Serial2/0/0]quit[R3]interface Serial 3/0/0[R3-Serial3/0/0]ip address 10.0.35.3 24[R3-Serial3/0/0]quit[R3]interface LoopBack 0[R3-LoopBack0]ip address 10.0.3.3 24[R3-LoopBack0]quit<R4>system-viewEnter system view, return user view with Ctrl+Z.[R4]interface GigabitEthernet 0/0/0[R4-GigabitEthernet0/0/0]ip address 10.0.24.4 24[R4-GigabitEthernet0/0/0]quit[R4]interface LoopBack 0[R4-LoopBack0]ip address 10.0.4.4 24[R4-LoopBack0]quit<R5>system-viewEnter system view, return user view with Ctrl+Z.[R5]interface Serial 1/0/0[R5-Serial1/0/0]ip address 10.0.35.5 24[R5-Serial1/0/0]quit[R5]interface LoopBack 0[R5-LoopBack0]ip address 10.0.5.5 24[R5-LoopBack0]quit测试直连链路的连通性。

OSPF的特殊区域讲解

OSPF实验7：OSPF特殊区域实验级别：Professional实验拓扑：实验说明：R2为ABR和ASBR，R3在NSSA实验时会成为ASBR。

在做这个实验之前，首先我们要了解一下OSPF LSA的类型。

见下表：在一个OSPF的普通区域，会存在LSA1,LSA2,LSA3,LSA4,LSA5这些LSA，并且数量很多。

我们可以通过OSPF的特殊区域的配置让某些区域减少LSA数目和路由表的条目。

基本配置：R1:interface Loopback0ip address 1.1.1.1 255.255.255.0ip ospf network point-to-point!interface Serial1/0ip address 10.1.1.1 255.255.255.0serial restart-delay 0!router ospf 10router-id 1.1.1.1log-adjacency-changesnetwork 1.1.1.0 0.0.0.255 area 0network 10.1.1.0 0.0.0.255 area 0R2:interface Loopback0ip address 2.2.2.2 255.255.255.0!interface Serial1/0ip address 10.1.1.2 255.255.255.0serial restart-delay 0!interface Serial1/1ip address 11.1.1.1 255.255.255.0serial restart-delay 0!router ospf 10router-id 2.2.2.2log-adjacency-changesredistribute connected subnetsnetwork 10.1.1.0 0.0.0.255 area 0network 11.1.1.0 0.0.0.255 area 1R3:interface Loopback0ip address 3.3.3.3 255.255.255.0!interface FastEthernet0/0no ip addressshutdownduplex half!interface Serial1/0ip address 11.1.1.2 255.255.255.0serial restart-delay 0!router ospf 10router-id 3.3.3.3log-adjacency-changesnetwork 11.1.1.0 0.0.0.255 area 1在R1和R3上查看路由表：R1#sho ip rouCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback02.0.0.0/24 is subnetted, 1 subnetsO E2 2.2.2.0 [110/20] via 10.1.1.2, 00:03:00, Serial1/010.0.0.0/24 is subnetted, 1 subnetsC 10.1.1.0 is directly connected, Serial1/011.0.0.0/24 is subnetted, 1 subnetsO IA 11.1.1.0 [110/128] via 10.1.1.2, 00:03:00, Serial1/0R3#sho ip rouCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsO IA 1.1.1.0 [110/129] via 11.1.1.1, 00:02:51, Serial1/02.0.0.0/24 is subnetted, 1 subnetsO E2 2.2.2.0 [110/20] via 11.1.1.1, 00:02:51, Serial1/03.0.0.0/24 is subnetted, 1 subnetsC 3.3.3.0 is directly connected, Loopback010.0.0.0/24 is subnetted, 1 subnetsO IA 10.1.1.0 [110/128] via 11.1.1.1, 00:02:51, Serial1/011.0.0.0/24 is subnetted, 1 subnetsC 11.1.1.0 is directly connected, Serial1/0OE2的路由是通过LSA5传播，OIA的路由是通过LSA3来传播。

实验一 ospf多区域配置

实验一OSPF多区域的配置一．实验目的1.掌握多区域的OSPF配置方法2.区别不同区域的路由3.掌握OSPF的基本配置命令二、实验拓扑图三、实验步骤及要求1.配置各台路由器的IP地址R1(config)#interface loopback 0R1(config-if)#ip address 10.1.1.1 255.255.255.0R1(config)#interface loopback 1R1(config-if)#ip address 10.1.2.1 255.255.255.0R1(config)#interface serial 2/0R1(config-if)#ip address 192.168.1.1 255.255.255.252 R1(config-if)#no shutdownRouter(config)#hostname r2r2(config)#interface serial 2/0r2(config-if)#ip address 192.168.1.2 255.255.255.252 r2(config-if)#clock rate 64000r2(config-if)#no shutdownr2(config-if)#exitr2(config)#interface serial 3/0r2(config-if)#ip address 192.168.1.5 255.255.255.252 r2(config-if)#clock rate 64000r2(config-if)#no shutdownr2(config-if)#exitRouter(config)#hostname r3r3(config)#interface serial 3/0r3(config-if)#ip address 192.168.1.6 255.255.255.252 r3(config-if)#exitr3(config)#interface serial 3/0r3(config-if)#no shutdownr3(config)#interface serial 2/0r3(config-if)#ip address 192.168.1.9 255.255.255.252r3(config-if)#clock rate 64000r3(config-if)#no shutdownRouter(config)#hostname r4r4(config)#interface serial 2/0r4(config-if)#ip address 192.168.1.10 255.255.255.252r4(config-if)#no shutdownr4(config-if)#exitr4(config)#interface loopback 0r4(config-if)#ip address 172.16.1.1 255.255.255.0r4(config-if)#exitr4(config)#interface loopback 1r4(config-if)#ip address 172.16.2.1 255.255.255.02.在r1上进行area1区域OSPF配置Router(config)#hostname r1r1(config)#router ospf 1r1(config-router)#network 10.1.2.0 0.0.0.255 area 1r1(config-router)#network 10.1.1.0 0.0.0.255 area 1r1(config-router)#network 192.168.1.0 0.0.0.3 area 1r1(config-router)#exit3.在r2上进行area1与area0的区域边界路由器(ABR)的OSPF配置r2(config)#router ospf 1r2(config-router)#network 192.168.1.0 0.0.0.3 area 1r2(config-router)#network 192.168.1.4 0.0.0.3 area 0r2(config-router)#exit4. 在r4上进行area2区域OSPF配置r4(config)#router ospf 1r4(config-router)#network 172.16.1.0 0.0.0.255 area 2r4(config-router)#network 172.16.2.0 0.0.0.255 area 2r4(config-router)#network 192.168.1.8 0.0.0.3 area 2r4(config-router)#exit在r3上进行area2与area0的区域边界路由器(ABR)的OSPF配置r3(config)#router ospf 1r3(config-router)#network 192.168.1.8 0.0.0.3 area 2r3(config-router)#network 192.168.1.4 0.0.0.3 area 0r3(config-router)#exit5. 在任一路由器上查看OSPF邻居表r2#show ip ospf neighborNeighbor ID Pri State Dead Time Address Interface 10.1.2.1 0 FULL/ - 00:00:38 192.168.1.1 Serial2/0 192.168.1.9 0 FULL/ - 00:00:39 192.168.1.6 Serial3/0R2路由器已经成功与r1和r3路由器建立邻居关系6.查看r1的路由表，观察其他区域的路由r1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/24 is subnetted, 2 subnetsC 10.1.1.0 is directly connected, Loopback0C 10.1.2.0 is directly connected, Loopback1172.16.0.0/32 is subnetted, 2 subnetsO IA 172.16.1.1 [110/2344] via 192.168.1.2, 00:00:05, Serial2/0O IA 172.16.2.1 [110/2344] via 192.168.1.2, 00:00:05, Serial2/0192.168.1.0/30 is subnetted, 3 subnetsC 192.168.1.0 is directly connected, Serial2/0O IA 192.168.1.4 [110/1562] via 192.168.1.2, 00:00:05, Serial2/0O IA 192.168.1.8 [110/2343] via 192.168.1.2, 00:00:05, Serial2/07.查看r1的OSPF链路状态数据库r1#show ip ospf databaseOSPF Router with ID (10.1.2.1) (Process ID 1)Router Link States (Area 1)Link ID ADV Router Age Seq# Checksum Link count 10.1.2.1 10.1.2.1 310 0x80000007 0x00463f 4192.168.1.5 192.168.1.5 310 0x80000006 0x00164a 2Summary Net Link States (Area 1)Link ID ADV Router Age Seq# Checksum192.168.1.4 192.168.1.5 845 0x80000001 0x00fe75192.168.1.8 192.168.1.5 518 0x80000002 0x0072ec172.16.1.1 192.168.1.5 518 0x80000003 0x00fe0f8.在r1上使用ping命令确认路由的有效性r1#ping 172.16.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.1.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 78/87/94 ms9.查看r4的路由表和ospf的链路状态数据库r4#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/32 is subnetted, 2 subnetsO IA 10.1.1.1 [110/2344] via 192.168.1.9, 00:23:31, Serial2/0O IA 10.1.2.1 [110/2344] via 192.168.1.9, 00:23:31, Serial2/0172.16.0.0/24 is subnetted, 2 subnetsC 172.16.1.0 is directly connected, Loopback0C 172.16.2.0 is directly connected, Loopback1192.168.1.0/30 is subnetted, 3 subnetsO IA 192.168.1.0 [110/2343] via 192.168.1.9, 00:23:41, Serial2/0O IA 192.168.1.4 [110/1562] via 192.168.1.9, 00:27:24, Serial2/0C 192.168.1.8 is directly connected, Serial2/0r4#show ip ospf databaseOSPF Router with ID (172.16.2.1) (Process ID 1)Router Link States (Area 2)Link ID ADV Router Age Seq# Checksum Link count 172.16.2.1 172.16.2.1 34 0x80000005 0x00feff 4192.168.1.9 192.168.1.9 14 0x80000004 0x00feff 2Summary Net Link States (Area 2)Link ID ADV Router Age Seq# Checksum192.168.1.0 192.168.1.9 1590 0x80000005 0x00a4bb10.1.1.1 192.168.1.9 1580 0x80000007 0x00d5e1 192.168.1.4 192.168.1.9 9 0x80000008 0x00f206。

OSPFLSA的7种类型及特殊区域和路由表详解

OSPFLSA的7种类型及特殊区域和路由表详解始发路由器内容泛洪区域Link State ID 在OSPF数据库中的名字1 RouterLSA每台路由器链路或接⼝type和cost本区域始发路由器的router-idRouter Link States2 NetworkLSAMA⽹络中DR产⽣与之相连的路由器的router-id (包括DR)本区域DR接⼝上的IP地址Net Link States3 NetworkSummaryLSAABR区域外部的⽬的地址(到同⼀⽬的中cost最⼩的)及到该⽬的的cost跨区域Internal⽹络Summary NetLink States4ASBRSummaryLSAASBRASBR路由器及到该路由器的cost跨区域所通告的ASBR路由器的router-id Summary ASB Link States5ASExternalLSAASBRAS外部的⽬的地址及其costAS External⽹络Type-5 AS External Link States7NSSAExternalLSANSSA中的ASBRAS外部的⽬的地址及其costNSSA External⽹络Type-7 AS External Link StatesStub area末梢区域（存根区域）没有4类和5类LSA，ABR下发⼀条3类0.0.0.0/0默认路由O *IA配置命令：所有stub区域路由器上router ospf 1area 1 stubTotally stub area没有3、4、5类LSA,ABR下发⼀条3类0.0.0.0/0默认路由O* IA配置命令：区域内部路由器：router ospf 1area 1 stubABR路由器：router ospf 1area 1 stub no-summary //阻挡3类外部汇总路由area 1 default-cost 10 // 设定下发默认路由的cost值Not-so-stubby-area(NSSA)⾮完全末梢区域：既想阻挡LSA5，⼜想引⼊外部路由没有4、5类LSA,外部路由注⼊NSSA区域⾥，ASBR产⽣7类LSA,7类LSA只能存在于NSSA区域⾥，若穿越ABR到其他区域ABR会将其变成5类LSA，NSSA区域的ABR不会下发3类0.0.0.0/0默认路由，可⼿⼯配置配置命令：所有NSSA区域路由器上配置，如果某路由器没有配置，它将不能与其他NSSA路由器建⽴邻居关系。

华为ospf多区域配置

OSPF多区域配置1.规划网络拓扑图如下：文字说明：a.R1 与 R2 作为末梢区域area 1b.R2 与 R3 作为主区域area 0c.R3 与 R4 作为末梢区域area 2d.R1 上连接交换机LSW3，LSW3上拥有vlan 8，g0/0/1与g/0/2属于vlan 8e.R1还直连一个主机，网段为192.168.7.0 网段。

2.配置：R1:<Huawei>sysEnter system view, return user view with Ctrl+Z.[Huawei]un in enInfo: Information center is disabled.[Huawei]sysname R1[R1]int e0/0/0[R1-Ethernet0/0/0]ip add 12.1.1.1 30[R1-Ethernet0/0/0]q[R1]int e0/0/1[R1-Ethernet0/0/1]ip add 192.168.8.1 24[R1-Ethernet0/0/1]q[R1]int g0/0/0[R1-GigabitEthernet0/0/0]ip add 192.168.7.1 24[R1-GigabitEthernet0/0/0]q[R1]int loop[R1]int LoopBack 0[R1-LoopBack0]ip add 1.1.1.1 24[R1-LoopBack0]q[R1]int loopback 1[R1-LoopBack1]ip add 192.168.1.1 24[R1-LoopBack1]q[R1]ospf 10[R1-ospf-10]area 1[R1-ospf-10-area-0.0.0.1]network 192.168.8.0 0.0.0.255 //为了能让网段能够到达[R1-ospf-10-area-0.0.0.1]network 192.168.7.0 0.0.0.255 //为了能让网段能够到达[R1-ospf-10-area-0.0.0.1]q[R1-ospf-10]q[R1]R2:[R2]int e0/0/0[R2-Ethernet0/0/0]ip add 12.1.1.2 30[R2-Ethernet0/0/0]int e0/0/1[R2-Ethernet0/0/1]ip add 23.1.1.1 30 [R2-Ethernet0/0/1]q[R2]int loopback 0[R2-LoopBack0]ip add 2.2.2.2 24[R2-LoopBack0]q[R2]int loopback 1[R2-LoopBack1]ip add 192.168.2.1 24 [R2-LoopBack1]q[R2]ospf 10[R2-ospf-10]area 1[R2-ospf-10-area-0.0.0.1]q[R2-ospf-10]area 0[R2-ospf-10-area-0.0.0.0]q[R2-ospf-10]q[R2]R3:[Huawei]sysname R3[R3]int e0/0/0[R3-Ethernet0/0/0]ip add 34.1.1.1 30 [R3-Ethernet0/0/0]int e0/0/1[R3-Ethernet0/0/1]ip add 23.1.1.2 30 [R3-Ethernet0/0/1]q[R3]int loopback 0[R3-LoopBack0]ip add 3.3.3.3 24[R3-LoopBack0]q[R3]int loopback 1[R3-LoopBack1]ip add 192.168.3.1 24 [R3-LoopBack1]q[R3]ospf 10[R3-ospf-10]area 2[R3-ospf-10-area-0.0.0.2]q[R3-ospf-10]area 0[R3-ospf-10-area-0.0.0.0]q[R3-ospf-10]q[R3]R4：[Huawei]sysname R4[R4]int e0/0/0[R4-Ethernet0/0/0]ip add 34.1.1.2 30 [R4-Ethernet0/0/0]q[R4]int loopback 0[R4-LoopBack0]ip add 4.4.4.4 24[R4-LoopBack0]q[R4]int loopback 1[R4-LoopBack1]ip add 192.168.4.1 24[R4-LoopBack1]q[R4]ospf 10[R4-ospf-10]area 2[R4-ospf-10-area-0.0.0.2]q[R4-ospf-10]q[R4]从PC端ping各个路由器的route idPing 1.1.1.1: 32 data bytes, Press Ctrl_C to break From 1.1.1.1: bytes=32 seq=1 ttl=255 time=31 ms From 1.1.1.1: bytes=32 seq=2 ttl=255 time=15 ms From 1.1.1.1: bytes=32 seq=3 ttl=255 time=16 ms From 1.1.1.1: bytes=32 seq=4 ttl=255 time=31 ms From 1.1.1.1: bytes=32 seq=5 ttl=255 time=16 ms--- 1.1.1.1 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/ma* = 15/21/31 msPing 3.3.3.3: 32 data bytes, Press Ctrl_C to break From 3.3.3.3: bytes=32 seq=1 ttl=253 time=94 ms From 3.3.3.3: bytes=32 seq=2 ttl=253 time=109 ms From 3.3.3.3: bytes=32 seq=3 ttl=253 time=94 ms From 3.3.3.3: bytes=32 seq=4 ttl=253 time=94 ms From 3.3.3.3: bytes=32 seq=5 ttl=253 time=94 ms--- 3.3.3.3 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/ma* = 94/97/109 msPing 4.4.4.4: 32 data bytes, Press Ctrl_C to break From 4.4.4.4: bytes=32 seq=1 ttl=252 time=156 ms From 4.4.4.4: bytes=32 seq=2 ttl=252 time=125 ms From 4.4.4.4: bytes=32 seq=3 ttl=252 time=109 ms From 4.4.4.4: bytes=32 seq=4 ttl=252 time=110 ms From 4.4.4.4: bytes=32 seq=5 ttl=252 time=141 ms --- 4.4.4.4 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/ma* = 109/128/156 msPC>查看R2的路由表：3.配置R1与R2 链路认证，使用明文认证R1：[R1]int e0/0/0[R1-Ethernet0/0/0]ospf aut[R1-Ethernet0/0/0]ospf authentication-mode sim[R1-Ethernet0/0/0]ospf authentication-mode simple plain YP[R1-Ethernet0/0/0]q查看邻居路由：两个路由器链路密码不同断开认证邻居关系[R1]dis ospf peer briefPeer Statistic Information----------------------------------------------------------------------------Area Id Interface Neighbor id State0.0.0.1 Ethernet0/0/0 12.1.1.2Full----------------------------------------------------------------------------R2：[R2]int e0/0/0[R2-Ethernet0/0/0]ospf au[R2-Ethernet0/0/0]ospf authentication-mode simple plain YP[R2-Ethernet0/0/0]q查看邻居路由：两个路由器链路密码一样重新连接认证邻居关系[R2]dis ospf peer briefPeer Statistic Information----------------------------------------------------------------------------Area Id Interface Neighbor id State0.0.0.0 Ethernet0/0/1 34.1.1.1Full0.0.0.1 Ethernet0/0/0 12.1.1.1Full----------------------------------------------------------------------------4.配置R3与R4的区域认证，使用密文认证。

ospf四个区域内可泛洪的lsa教程文件

o s p f四个区域内可泛洪的l s aOSPF里几个特殊区域（stub、Totally stubby、NSSA、Totally NSSA）总结(2012-02-16 01:12:44)转载▼分类：IT标签：it首先，不管什么stub，其区域内所有router都要设成对应stub，否则邻居down，因为配置为末节区域的路由器上所有接口发出的Hello包中都会有末节标签。

对于所有的末节区域，ABR总是过滤掉5类LSA。

绝对末节区域和绝对NSSA里ABR还将3类LSA过滤掉。

普通末节区域和NSSA会正常通行3类LSA。

区域间路由汇总必须在ABR上完成Area 1 range 1.1.4.0 255.255.252.0外部路由汇总必须在ASBR上完成Summary-address 4.4.0.0 255.255.252.0Router LSA 1类路由LSA show ip ospf database routerNetwork LSA 2类网络LSA show ip ospf database networkNetwork Summary LSA 3类网络汇总LSA show ip ospf database summaryASBR Summary LSA 4类ASBR汇总LSA show ip ospf database asbr-summaryAS External LSA 5类AS外部LSA show ip ospf database externalGroup Membership LSA 6类组成员LSANSSA External LSA 7类NSSA外部LSA show ip ospf database nssa-externalExternal Attributes LSA 8类外部属性LSA9 10 11 Opaque LSAstub area:命令：area area-id stub特点：过滤外部路由，不接受外部AS的LSA（即5类LSA），3类LSA正常通行ABR上可设默认度量值：area area-id default-metric metric默认值为1.只有一个出口，无虚链路经过，不是主干区域，无ASBR（except that the ABRs may also be ASBRs），最好只有一个ABR，多个ABR可能导致次优路由。

华为路由器OSPF配置实例

OSPF上机-1拓扑图1、组网和区域划分如上图所示。

2.在S3526-1、AR28-1、AR28-2、S3526-2的互联接口上启用ospf路由协议；并且在每台三层设备上引入直联路由，直联路由引入按照默认的type 2类型，R1<Huawei>undo terminal monitorInfo: Current terminal monitor is off.<Huawei>system-<Huawei>system-viewEnter system view, return user view with Ctrl+Z.[Huawei]int e0/0/0[Huawei-Ethernet0/0/0]ip add 172.16.0.1 24[Huawei-Ethernet0/0/0]int e[Huawei-Ethernet0/0/0]int[Huawei-Ethernet0/0/0]int e0/0/1[Huawei-Ethernet0/0/1]ip add 192.168.0.5 30 [Huawei-Ethernet0/0/1]qui[Huawei]inter[Huawei]interface loopback 0[Huawei-LoopBack0]ip add 1.1.1.1 32[Huawei-LoopBack0]qui[Huawei]router id 1.1.1.1[Huawei]ospf[Huawei-ospf-1]area 1[Huawei-ospf-1-area-0.0.0.1]network 192.168.0.4 0.0.0.3 [Huawei-ospf-1-area-0.0.0.1]qui[Huawei-ospf-1]import-route direct[Huawei-ospf-1]silent-interface loopback 0 [Huawei-ospf-1]R2<Huawei>undo terminal monitorInfo: Current terminal monitor is off.<Huawei>system-viewEnter system view, return user view with Ctrl+Z. [Huawei]interface Ethernet0/0/0[Huawei-Ethernet0/0/0]ip add 192.168.0.6 30[Huawei-Ethernet0/0/0]int e0/0/1[Huawei-Ethernet0/0/1]ip add 192.168.0.1 30[Huawei-Ethernet0/0/1]qui[Huawei]inter loopback 0[Huawei-LoopBack0]ip add 1.1.1.2 32[Huawei]router id 1.1.1.2[Huawei]ospf[Huawei-ospf-1]area 0[Huawei-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.0.3[Huawei-ospf-1-area-0.0.0.0]network 1.1.1.2 0.0.0.0[Huawei-ospf-1-area-0.0.0.0]qui[Huawei-ospf-1]area 1[Huawei-ospf-1-area-0.0.0.1]network 192.168.0.4 0.0.0.3[Huawei-ospf-1-area-0.0.0.1]qui[Huawei-ospf-1]R3<Huawei>undo terminal monitorInfo: Current terminal monitor is off.<Huawei>system-viewEnter system view, return user view with Ctrl+Z.[Huawei-Ethernet0/0/0]ip add 192.168.0.2 30 [Huawei-Ethernet0/0/0]int e0/0/1[Huawei-Ethernet0/0/1]ip add 192.168.0.9 30 [Huawei-Ethernet0/0/1]qui[Huawei]inter loop 0[Huawei-LoopBack0]ip add 1.1.1.3 32[Huawei-LoopBack0]qui[Huawei]router id 1.1.1.3[Huawei]ospf[Huawei-ospf-1]area 0[Huawei-ospf-1-area-0.0.0.0]net[Huawei-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.0.3 [Huawei-ospf-1-area-0.0.0.0]network 1.1.1.3 0.0.0.0 [Huawei-ospf-1-area-0.0.0.0]qui[Huawei-ospf-1]area 2[Huawei-ospf-1-area-0.0.0.2]network 192.168.0.8 0.0.0.3R4<Huawei>undo ter mInfo: Current terminal monitor is off.<Huawei>sysEnter system view, return user view with Ctrl+Z.[Huawei-Ethernet0/0/0]ip add 192.168.0.10 30[Huawei-Ethernet0/0/0]int e0/0/1[Huawei-Ethernet0/0/1]ip add 172.16.1.1 24[Huawei-Ethernet0/0/1]qui[Huawei]inter loop 0[Huawei-LoopBack0]ip add 1.1.1.4 32[Huawei-LoopBack0]qui[Huawei]router id 1.1.1.5[Huawei]ospf[Huawei-ospf-1]area 2[Huawei-ospf-1-area-0.0.0.2]network 192.168.0.8 0.0.0.3[Huawei-ospf-1-area-0.0.0.2]qui[Huawei-ospf-1]import-route direct cost 100(引入直连开销值为100) [Huawei-ospf-1][Huawei-ospf-1]import-route direct type 1（进入type 1 .第一类外部路由）上机2组网互联要求-1：1、链路COST值和区域划分如上图所示。

OSPF的多区域配置

03
区域内的路由器之间交换链路状态信息，并通过区域内路由汇总和过滤，减少路由器的资源消耗。
02 多区域OSPF配置
配置多区域OSPF
创建多个OSPF区域
在OSPF路由器上创建多个区域，每个区域运行一个OSPF实例，维护一个区域内路由数据库。
配置区域ID
为每个区域分配一个唯一的区域ID，用于标识该区域。
配置区域间路由的优先级
根据不同区域的优先级需，配置相应的区域间路由优先级，确保关键业务的路由稳定性。
优化区域内路由
优化区域内路由的路径
根据实际网络环境和业务需求，优化区域内路由的路径选择，提高路由的稳定性和可靠性。
配置区域内路由的优先级
根据不同区域的优先级需求，配置相应的区域内路由优先级，确保关键业务的路由稳定性。
THANKS FOR WATCHING
感谢您的观看
案例三：数据中心多区域OSPF配置
总结词
适用于数据中心网络，需要实现服务器和存储设备的互联互通
详细描述
在数据中心网络中，通常会有多个数据中心，每个数据中心内部配置有服务器和存储设备。为了实现服务器和存储设备之间的互联互通，可以采用多区域OSPF配置。在每个数据中心内部的局域网配置OSPF，并通过数据中心的核心交换机将各局域网互联互通。同时，需要合理规划各数据中心之间的网络拓扑和OSPF参数，以确保网络的稳定性和可靠性。此外，还需要考虑数据中心内部的安全性和可靠性，如采用冗余设备和链路等措施。
配置OSPF快速收敛
通过配置OSPF快速收敛相关参数（如Fast Hello Timer、Fast Retransmit等），提高 OSPF的收敛速度和稳定性。
04 OSPF多区域故障排除

OSPF特殊区域

OSPF特殊区域OSPF是一个链路状态路由协议，采用层次化的设计，为了优化网络和减小一些新能较低路由器的负担，OSPF提出啦一些特殊区域的概念。

OSPF的特殊区域有4种：1：Stub：阻止了LSA -4 /5，允许LSA-1/2/3,不能引入外部路由，由Stub区域的ABR 向本区域发布一条默认路由（Cisco的提出），实现Stub和外部区域的连通性。

2：Total Stub：阻止了LSA-3/4/5,允许LSA-1/2，不能引入外部路由，由Stub区域的ABR 向本区域发布一条默认路由，实现连通性。

3：NSSA：阻止了LSA-4/5，允许LSA-1/2/3/7，通过LSA-7来引入外部路由，不由NSSA 区域的ABR向本区域路由器发布默认路由。

4：Total NSSA：阻止了LSA-3/4/5，允许LSA-1/2/7，通过LSA-7来因日外部路由，通过ABR向本区域路由器发布默认路由。

TIP：特殊区域在OSPF Hello包中的flag位有相应的表示，是建立邻居的必要条件。

实验拓扑如下：每个ABR上面都有2个环回口，一个属于区域0，一个属于普通区域。

Ip 编址为193.168.XX.0/24，XX为2个路由器相连的编号，R4的换回口1重分布进OSPF，基本配置略。

Stub区域的配置方法为在STUB区域的ABR和普通路由器上都要配置。

首相在将Area1配置为Stub区域之前，查看路由器的链路状态数据库和路由表。

在将Area 1配置为Stub区域后产看链路状态数据库和路由表发现链路状态数据库里面没有LSA4/5，路由表里的外部路由没有了，多拉一条O IA的默认路由，如果外部路由多的话，Stub区域可以减小链路状态数据库的规模，并最终减少路由表的条目，从而实现节约内存资源的目的。

在将Area 5配置为Total stub区域之前查看链路状态数据库和路由表：Total Stub配置方法：只需要在Stub区域的ABR的Stub 参数后加no-summary就行。

OSPF配置案例

OSPF配置案例OSPF（Open Shortest Path First）是一个用于在自治系统（AS）内部选择最佳路径的内部网关协议（IGP），它是基于链路状态的路由协议。

OSPF使用Dijkstra算法计算最短路径，并且具有快速收敛、支持大规模网络以及可扩展性好的特点。

下面是一个关于OSPF配置的案例。

在本案例中，我们假设有一个自治系统，包括三个路由器：R1、R2和R3，它们连接在一起，形成一个环状拓扑结构。

R1连接到R2，R2连接到R3，R3连接回R1、我们的目标是配置OSPF以实现所有路由器之间的动态路由。

1.首先，我们需要开启OSPF进程。

在R1上，输入以下命令：```R1(config)# router ospf 1```这将在R1上启动OSPF进程，并将进程ID设置为12.接下来，我们需要配置OSPF区域。

我们可以将所有路由器放在同一个区域中，也可以将它们分为多个区域。

在本案例中，我们将它们全部放在区域0中。

在R1上，输入以下命令：```R1(config-router)# network 10.0.0.0 0.0.0.255 area 0```这将告诉R1将10.0.0.0/24网络放入区域0中。

3.然后，我们需要配置路由器之间的邻居关系。

在R1上，输入以下命令：```R1(config-router)# neighbor 2.2.2.2```这告诉R1与IP地址为2.2.2.2的接口建立邻居关系。

在R2和R3上分别执行相同的操作。

4.最后，我们需要配置默认的路由。

在R1上，输入以下命令：```R1(config-router)# default-information originate```在R2和R3上，输入以下命令：```R2(config-router)# default-information originateR3(config-router)# default-information originate```现在，我们已经完成了OSPF的配置。

ospf 的特殊区域 5

十九、ospf的特殊区域作用：缩减路由表，提高路由器的工作效率1、ospf特殊区域的分类‖‖末节区域：接收域内和域间，不接收外部路由，该区域接收1.2.3‖stub ‖类lsa，不接收4.5类，同时产生一条缺省路由，指向本区域外部。

‖（末节）‖命令：Area 1 stub‖‖完全末节区域：接收域内路由，不接收域间和外部，同时产生一‖‖条缺省，指向本区域外部，该区域接收1.2类lsa，不接收3.4.5类特殊区域‖‖命令：Area 1 stub no-summary‖‖‖次末节区域：接收域内和域间路由，不接收外部路由，该区域‖‖接收1.2.3.和7类，没有4.5.类。

‖NSSA ‖命令：Area 1 stub‖（次末节）‖完全次末节区域：接收域内路由，不接收域间和外部路由，同时‖‖产生一条缺省路由，指向本区域外部，该区域接收1.2.7类lsa没‖‖有3.4.5类‖‖命令：Area 1 nssa no-summary末节：只有一个出口的区域，就叫末节区域2、ospf网络lsa类型：1类lsa，路由标识为O，叫路由器lsa，ospf网络的每台路由器都会产生该类的lsa2类lsa，路由标识为O，叫网络lsa，该类lsa由DR产生。

（只会在广播型网络出现）3类lsa，路由标识为O IA，叫网络汇总lsa，由ABR产生，描述的是不同区域间的路由信息。

4类lsa，路由标识O IA，由ABR产生，描述ASBR的可达性，即谁是ASBR。

5类lsa，路由标识为OE，由ASBR产生，描述ospf外部路由信息。

7类lsa，路由标识为ON，nssa区域的ASBR产生，该类lsa是nssa区域所特有的，并且nssa区域的ABR有能力将7类的lsa转换为5类lsa传递到其他区域。

骨干区域不能配置末节或NSSA链路状态数据库显示：1类router link states2类net link states3类summary net link states （网络汇总）4类summary ASB link states5类type-5 AS External link states7类type-7 AS External link statesShow ip ospf database查看链路状态数据库Int s1/0Ip ospf network broadcast 把网络类型改成广播型更改成末节区域，需要把这个区域的每台路由器更改。

OSPF多实例
