西马力-01Hz超低频(VLF)余弦方波耐压试验技术
0.1Hz超低频耐压试验方法的探讨和研究

维普资讯
箜 ! 堂箜鱼 塑
20 0 7年 l 2月 ( 终 ) 卷
湖 北 电 力
V.Oo7 D 3№ o2 6 1l e c.
0 1H 超 低 频 耐 压 试 验 方 法 的 探 讨 和 研 究 . z
张 家 安 汪 祥 兵 张 , ,
[ src] F r h o aee d rn et t f i o aeeetce u me t wt l greuvln isln Abta t o evl g n ua c e g vl g l r q i ns i a e q ia tnua t t t so h h t ci p h r e
W ihsa s i g M e ho t t nd Te tn t d
ZHANG i - n , ANG a g b n Z Jaa W Xin - i g , HANG i Hu
( . u a l tcP w rTc ncl ol e W h n4 0 7 , hn ; I W h nE e r o e eh i l g 。 u a 3 0 9 C i ci aC e a 2 W h nH a hn l tc Tc n l yC . Ld , u a 3 0 0 C ia . u a u seg E e r eh oo o ,t . W h n4 0 7 , h ) ci g n
低频信号发生器测试

❖ d)在表3中记录测试结果
信号频 10H 100H 1kHz 10kH 100k 200k 1MHz 2MH
率
zz
z
Hz Hz
z
失真系 数(%)
低频函数信号发生器性能测试
❖ 4)脉冲上升(下降)沿时间测试
❖ a)按照测试工艺,信号源通电,测试仪器通电,预热大约10分 钟;
❖ b)连接信号源与测试仪器;
❖ 概述
❖ EE1641B型 函数信号发生器是一种精密的测试仪器,因其具有连续 信号、扫频信号、函数信号、脉冲信号等多种输出信号和外部测频功 能,故定名为函数信号发生器/计数器。本仪器是电子工程师、电子 实验室、生产线及教学、科研需配备的理想设备。
❖ EE1641B函数信号发生器为 波段式(按十进制分类共分七档)的低 频函数信号发生器,采用大规模单片集成精密函数发生器电路,使得 该机具有很高的可靠性及优良性能/价格比。
❖ 式中 f 为仪器读盘或数字显示的输出信号频率;为实际输出频率。
❖f
3)频率稳定度 指在其他外界条件恒定不变的情况下,在规定时间内 o,信号源输出频率相对于预调值变化的大小。频率稳定度实际上是频
率不稳定度,它表示频率源能够维持恒定频率的能力。对于频率稳定
度的描述往往引入时间概念,如4×10-3/小时,5×10-9/天。
❖ 3)信号源输出波形置“方波”(或脉冲波),幅度5Vp-p,频率 “校准位置,使被测波形占满屏幕的 80%,读取稳态幅度10%~90%(或90%~10%)部分所对应的 时间,按式(4)计算上升(下降)沿时间
t r = L×K
(4)
式中:L—上升(下降)沿部分所占水平刻度;
5 )在规定的预热时间后,调节信号源输出频率,分别在每个波段选取高 、中、低3个频率点进行频率测量,频率误差按式计算。
VLF超低频发生器测量高压发电机操作指南(2019版)

VLF超低频发生器测量高压发电机操作指南(2019版)超低频发生器主要功能优势超低频高压发生器试验实际上是工频耐压试验的一种替代方法,是用于对大型发电机、电缆等试品进行工频耐压试验时,可以代替大容量谐振变压器,超低频高压发生器接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,由于全电子化,所以体积小重量轻、大屏幕电容屏触摸屏液晶显示,清晰直观、且能显示输出波形、打印试验报告,介于交流和直流之间,新标准已经不推荐使用。
0727CVIF 超低频发生器发电机超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似,下面就不同的地方作重点补充说明。
(1)试验时应分相进行,被试相加压,非被试相短接接地,如下图所示,按照有关规程的要求,试验电压峰值可按如下公式确定:Umax=√2βKU0其中:Umax :为0.1Hz试验电压的峰值(KV)β:0.1Hz与80Hz电压的等效系数,按我国规程的要求,取1.2K:通常取1.3∽1.5 一般情况下1.5UO :发电机定子绕组额定电压(KV)例如:额定电压为13.8KV的发电机,超低频的试验电压峰值计算方法为:Umax=√2×1.2×1.5×13.8≈35.1(KV)。
(2)试验时间按有关规程进行接线方式发电机定子超低频接线方式超低频发生器根据电压等级和容量分为一体式和分体式,容量大于15K为分体式设计,上图是处采用两组升压器串联测试,一项接入超低频的输输出端,其它不用测试相短接接地即可。
试验过程中有下列现象应停机检查在耐压过程中,若无异常声响、气味、冒烟以及数据显示不稳定等现象,应立即停机查明原因,为了更好地了解绝缘情况,应尽可能全面监视绝缘的表面状态,特别是空冷机组,经验指出,外观监视能发现仪表所不能反映的发电机绝缘不正常现象,如表面电晕、放电等。

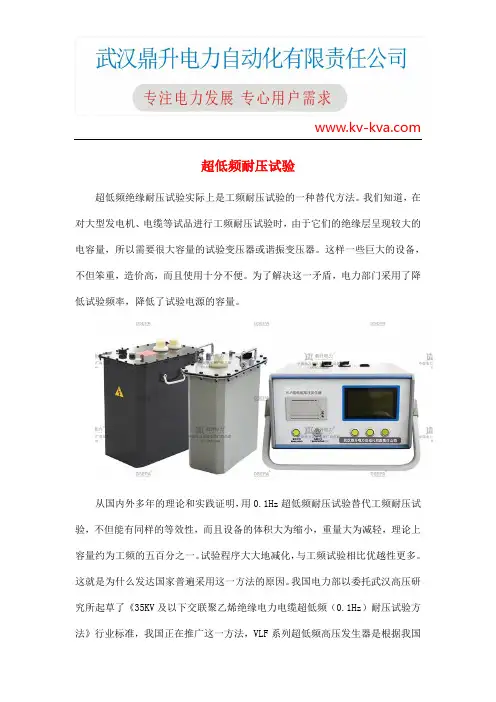

超低频耐压试验

超低频耐压试验超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。
我们知道,在对大型发电机、电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。
这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。
为了解决这一矛盾,电力部门采用了降低试验频率,降低了试验电源的容量。
从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻,理论上容量约为工频的五百分之一。
试验程序大大地减化,与工频试验相比优越性更多。
这就是为什么发达国家普遍采用这一方法的原因。
我国电力部以委托武汉高压研究所起草了《35KV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准,我国正在推广这一方法,VLF系列超低频高压发生器是根据我国 这一需要研制而成的,可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验。
0.1Hz超低频电压波形主要有正弦波和余弦波两种。
0.1Hz超低频耐压试验的优点和局限性主要有:(1)在超低频系统中,所需功率非常低。
理论上讲,与50Hz系统相比0.1Hz系统要小500倍,所以设备体积小、质量轻,成本接近直流测试系统。
0.1Hz超低频试验能有效地检验橡塑电缆、发电机、变压器等设备的生产质量和安装质量,考核发电机、变压器的主绝缘、电缆终端头和中间接头的绝缘强度,叫灵敏地发现机械损伤等明显缺陷。
(2)用于局部放电测量时,克抑制50Hz交流的干扰。
(3)由于原理和结构的原因,目前0.1Hz超低频耐压装置的输出电压较低,一般只应用于35KV及以下橡塑电缆和其他电容性电气设备的试验。
在热击穿领域,在高频范围内,频率变化时,tanθ和电介质的相对介电系数变化很小,所以击穿电压与施加电压的频率f的平方根成反比,实验结果也证实了这一点。
例如工程实践中,对交联聚乙烯电力电缆进行耐压试验时,如果采用0.1Hz超低频耐压试验,试验电压就不能与电缆额定运行电压相同或相近,否则即使通过试验,电缆在运行时也可能击穿。
0.1Hz超低频耐压试验技术及应用

0.1Hz超低频耐压试验技术及应用【摘要】概括介绍了国内外在XLPE/PE电缆上进行0.1Hz超低频(VLF)试验的研究成果,指出用直流电压对XLPE/PE电缆进行耐压试验是不合适和不安全的,主要表现在直流电压对发现XLPE/PE电缆绝缘缺陷的不灵敏和过高的直流电场对电缆带来的不必要的进一步的损伤。
【关键词】XLPE/PE电缆,试验方法,0.1Hz超低频试验系统Abstract: The achievements in researches on test of XLPE/PE cables u sing a 0.1 Hz very low frequency (VLF) method at home and abroad are reviewed and the drawbacks and harms in connexion with doing a voltage test by using DC voltage are pointed out. The main reason is DC voltage is not sensitive enough to find the existing insulation defaults in XLPE/PE cables, and furthermore, unnecessary damages are caused by a very high DC electric field. A 0.1Hz VLF high voltage system is developed through the coorperation of Harbin University of Science and Technology and Harbin Power Administration.Key words: XLPE/PE cable, test method, 0.1 Hz very low frequency test system1概述电力电缆的设计和生产要求可靠性高、寿命长。
超低频技术在发电机耐压试验中的应用

后对分压得到的信号进行采样,采样
结果送液晶显示器实时显示 ,并通过
单片机计算试验电压值,送到液晶显
示器显示结果。
V D R2
4., 试验电压幅值
我国0 .,日 z正弦波波形试验电压
峰值为UO 1.2Uao,其中U5。 .,= 为预定
的工频试验 电压有效值 ( 大修时为
1.5U, ) 。试验持续时I9 为1 min , , I 升
VDR2和电容器c 进行解调, 输出试验
用0.1 Hz超低频正弦波高电 压。
0 .1 日 z超低频电压发生器采用的 工作方式是零点切换 ,即晶闸管的开
用0.1 Hz超低频耐压试验设备具有极大
的便利性。
d. 能延长电机绝缘的使用寿命。
和关都在正弦交流电零点附近完成,
2 超低频耐压试验设备的 1 超低频耐压试验的特点
匕 能发现绕组端部绝缘缺陷。 . 在工频电压下,从线棒流出的电容电
流 ,在流经绝缘外面半导体防晕层时 造成了较大的电压降,导致端部的绝 缘线棒承受的电压减少。而在超低频
压试验时,所需的试验变压器的容量 也越来越大,试验设备也很笨重 ,工 作起来很不方便。
如果降低交流耐压试验的频率, 将工频50 日 z降低到0.1 日 z即超低频试
验时,则试验变压器容量理论上将降 为工频的1/500。用3 一5 kVA容量的 0.1 日 z试验设备就已经能够解决工频试 验容量数百千伏安的试验。因此,使
下,由于电压频率大大降低,从线棒
流出的电容电流大大减少,半导体防 晕层上的压降也大大减少,故端部绝 缘上电压较高, 便于发现缺陷。 c. 绝缘内部局部放电明显减少。
压方式为1 m in 内将0.1 Hz电压 自 0均
1 0 0 0 Hz
高超声速1 MHz 高频脉动压力测试技术及其应用

高超声速1 MHz 高频脉动压力测试技术及其应用纪锋;解少飞;沈清【摘要】为了研究高超声速边界层内的高频脉动结构,特别是第二模态不稳定波,在 FD-07风洞中搭建了一套1MHz 量级高频脉动压力采集系统。
风洞背景噪声和电磁噪声是影响高频脉动结构测量的主要原因。
在风洞流场品质无法改变的前提下,对高频脉动压力采集系统的信号传输进行了改进,包括工频电源隔离、传输电缆屏蔽和采集设备接地等。
通过改进措施,采集系统的抗电磁干扰和信号衰减的能力得到改善,其信噪比得以显著提升。
结果表明,改进前后各频段噪声的能谱密度大幅降低(在频率400 kHz 以下,噪声能谱密度降低了一个量级以上)。
最后,利用该测试技术成功地在 FD-07高超声速风洞中进行了边界层稳定性实验,捕捉到了第二模态不稳定波,其主导频率范围与线性稳定性理论预测结果吻合。
%High frequency (1 MHz)fluctuation pressure acquisition system was developedto study the high frequency fluctuation structures,especially the second mode instability waves,in hypersonic boundary layer in the FD-07 wind tunnel. Wind tunnel ground noises and electromagnetic noises affects measuring of high frequency fluctuation structures.Due to When the qualities of wind tunnel flow field can’t change,a series of improvements were made for signal transmission of the system to enhance the ability of anti-electromagnetic interference and anti-attenuation.The improvements contained power supply isolation,shielding cable and ground connection,et al.The experimental results by comparison showed that signal to noise ratio (SNR)of the acquisition system increased remarkably,and the power spectrum densities of noises below 400 kHzwere reduced by one order of magnitude.Finally,hypersonic boundary stability experiment was performed successfully with the acquisition system in FD-07 tunnel.The second mode wave was detected,and the main frequency extent agreed with the results of linear stability theory (LST).【期刊名称】《空气动力学学报》【年(卷),期】2016(034)005【总页数】5页(P587-591)【关键词】高超声速;高频脉动结构;电磁噪声;信号衰减;第二模态不稳定波【作者】纪锋;解少飞;沈清【作者单位】中国航天空气动力技术研究院,北京 100074;中国航天空气动力技术研究院,北京 100074;中国航天空气动力技术研究院,北京 100074【正文语种】中文【中图分类】V411.4高超声速边界层转捩广泛存在于航空航天飞行器的内外流中,导致壁面摩擦阻力和热流显著增加,影响飞行器的气动性能和控制效率。
4、0.1Hz 超低频余弦方波测试技术

根据过去十多年科学的试验结果,
德国DIN VDE 0276-620 标准和欧洲电工技术
委员会CENELEC HD 620 S1标准推荐采用:
0.1 Hz VLF 超低频试验方法。
01Hz VLF
PRÜFUNG AN STARKSTROMKABELN nach VDE 0276 Teil 620 12.1996 德国 VDE 0276 - 620 12.1996 标准 XLPE 或 PE电缆的相电压 / 线电压: U0 /U 3,6/6 kV - 20.8/36 kV
536 2364
0 ì Ï ç Â » º µ À
被测电缆长度 (km) 2425 km
337
Ü Ï ç Â Ë Á µ À
454 km
Í ½ ç Â Ó Ö µ À
305 km
.
01Hz VLF
击穿统计与分析
100 80 60 40 20
91
29
0
Ü Ï ç Â Ë Á µ À ( 2149 km) Í ½ ç Â Ó Ö µ À ( 999 km)
01Hz VLF
―Dortmunder Energie und Wasser‖ Experience Report 1987 - 1998
多特蒙德市对10kV电缆 进行“0.1 Hz 余弦方波试验”
的10年使用经验报告
01Hz VLF
击穿统计与分析 - 不同绝缘材料的被测电缆
2500 2000 1500 1000 500
3
- 15
23
27 -3 0
1 2
25 k V
24 k V
[m s ]
0 1 2 3 0 1 2 3
[m s ]
0.1Hz超低频余弦方波耐压试验技术

0.1Hz超低频余弦方波耐压试验技术1.引言保证供电可靠性的重要措施之一就是对(地埋)电力电缆进行耐压试验(预防性试验)即检查电力电缆的绝缘状况。
70年代以来,聚乙烯/交联聚乙烯电缆得到广泛应用并逐步取代传统的油纸电缆,特别是中低压电力电缆,传统的耐压试验方法(直流耐压)已不适用于这类电缆,0.1Hz超低频余弦方波耐压实验技术就是根据这一需求由德国SEBAKMT公司与大学研究所,供电公司共同通过近二十年研究发展的耐压实验新技术,这一技术不仅在德得到电力部门认可和广泛应用,而且逐步为欧州其它国家接受,德国DIN VDE 0276-620/621和欧州电工技术标准委员会(CENELEC)HD620/621 SI标准中都将0.1Hz超低频电压作为耐压试验方法写入耐压试验规范。
2.历史历史上只有两种型式的电力电缆;几乎全部是铅包外护套的油浸纸绝缘电缆;以及特别用于长距离和高电压上的压力充油或充气电缆。
通常大部分采用的电缆形式几乎全部是油浸纸绝缘电缆,其中有些电缆运行已超过80年。
但是大量的制造工序和复杂的安装、接头工艺带来了相对较高的安装费用。
充气或充油电缆的故障定位非常不容易,特别是,充油电缆和外泄漏显然对环境是个危害,而且变得越来越不能被接受。
在60年代初出现一种聚乙烯(PE)的新材料,在以后几年内又发展和改进为交联聚乙烯(XLPE)。
这类且有奇异的介电常数的新材料曾经是所有问题的解决办法,无功损耗低,并有惊人的绝缘性能。
这类材料的安装费用低,而使电缆本身的敷设更容易。
从而为许多薄弱的架空线路走向地下提供了可能。
但10至15年后,对这些电缆和这种初始欣慰开始终止了。
特别是首先送电的聚乙烯电缆开始坏得比更换和修复还要快。
3.问题检测到的问题是水,单纯的纯水,首先是作为聚合过程的残余物而产生的水,有时则通过电缆外伤,不正确的安装或外层绝缘戳穿的机械损伤而进的水。
这种水经过长时间过程逐渐形成水树枝。
这种水树枝的形成持续时间取决于自由水分的可获量和电场,可能会要几十年,但是其最终结果是在整个绝缘的各处有一个或许多充满水分的只有几个微米(m m)宽的狭窄通道。
低频超低频振动计量技术的研究与展望_于梅_2007北京

振 动 与 冲 击第26卷第11期J O U R N A LO FV I B R A T I O NA N DS H O C K V o l.26N o.112007 低频超低频振动计量技术的研究与展望基金项目:科技部国家科技基础条件平台项目收稿日期:2007-03-16 修改稿收到日期:2007-04-09作 者于 梅女,本科,研究员,1956年11月生于 梅(中国计量科学研究院,北京 100013) 摘 要:从低频和超低频振动测量多个应用领域的角度讨论研究建立低频超低频振动幅相特性计量基标准溯源体系的重要性,介绍国内外研究发展状况,提出低频电压测量的溯源性问题,分析了超低频振动计量基标准实现精确测量的若干关键技术。
关键词:计量学;超低频振动测量;激光干涉绝对法校准;振动幅值和相位标准中图分类号:T B936 文献标识码:A 振动计量是振动冲击研究领域、应用振动技术的其他学科研究领域从事测量、校准与科学实验的技术基础。
中国计量科学研究院(以下简称为计量院)按照I S O16063-11“振动与冲击传感器校准方法第11部分激光干涉法振动绝对校准”,于2006年完成了0.1H z ~50k H z频率范围内直线振动传感器幅值和相位基准的研究和建立工作,其测量范围和能力达到国际先进水平。
研究建立低频超低频(0.01H z~20H z)振动幅相特性国家级标准装置是一项振动量值溯源需求日益迫切的研究项目,它是基于国家长、大、高、柔建筑结构、大型运转机械、桥梁大坝等生命线工程、海洋平台和核电站等特殊大型工程结构、防震减灾等国家重大科研项目的发展对低频超低频振动测量需求背景下提出的。
1 低频超低频振动计量的主要应用领域1.1 结构动力学研究 结构动力学对低频超低频振动测量的应用研究是当前十分重要和活跃的研究领域之一。
随着国民经济的快速发展,高层、高耸建筑结构林立,悬索桥、斜拉桥等大跨度桥梁不断涌现,这些结构自振频率甚至超过了0.1H z。
电缆故障知识解答_电缆故障检测_电缆交流耐压试验(非常全面)

电缆故障知识解答_电缆故障检测_电缆交流耐压试验(非常全面)电缆故障的最直接原因是绝缘降低而被击穿。
导致绝缘降低的因素很多电缆故障可概括为接地、短路、断线三类。
下面具体分析一下,电缆都有哪些故障?出现故障如何解决?首先给大家介绍以下关于处理电缆故障所要用到的设备:电缆故障测试仪,串联谐振耐压试验装置1、如何判别电缆故障类型?答:正确判断电缆故障类型是找故障的首要环节,需要的仪表为一只高阻计(摇表)和一只万用表。
具体步骤分为两步:第一步:测量相对地绝缘电阻和相间绝缘电阻,辨认电缆故障相;第二步:检查电缆导体有无断线。
(1)测量相对地绝缘电阻和相间绝缘电阻时,先用高阻计(摇表)分别测量A对地、B对地、C对地、AB、BC、CA之间的绝缘电阻,找出绝缘电阻数值不合格的相。
如高阻计(摇表)测得数值为0M欧姆,则换用万用表复测。
(2)做导体连通性试验,检查电缆导体有无断线时,先将远端三相导体之间短路并悬空,在近端用万用表测量相间导体回路电阻,如都为零欧姆则没有线芯断线故障;如有为零的数值,则同时存在断线故障。
2、电缆故障检测与定位的程序是什么?答:为了快速、准确找到电缆故障,需要按照科学的故障检测与定位程序:第一步:判断电缆故障性质;该步骤需要高阻计和万用表各一只。
第二步:预定位;粗略测出电缆故障点的距离,该步骤需要高压电桥、脉冲反射仪或高压波反射法仪器(如S32系统)。
第三步:电缆路径定位;对走向不清楚的电缆路径进行探测,该步骤需要管线定位仪。
第四步:精确定点;根据预定位结果,结合电缆路径,精确确定电缆故障点的位置,最终得出故障点的具体地点,允许误差在0.1米。
该步骤需要声磁时间差法、跨步电压法或最小扭曲法精确定点仪。
3、电缆故障分类?答:根据电缆故障定位的程序第一步----判断电缆故障性质,可根据电缆发生的位置分为电缆主绝缘故障和电缆外护套故障。
在电缆主绝缘故障的基础上,进一步分为:低阻接地故障、低阻短路故障、断线故障、高阻接地故障、高阻短路故障、闪络型故障、泄露型故障、间歇型故障等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
0.1Hz超低频(VLF)余弦方波耐压试验技术1. 引言保证供电可靠性的重要措施之一就是对(地埋)电力电缆进行耐压试验(预防性试验)即检查电力电缆的绝缘状况。
70年代以来,聚乙烯/交联聚乙烯电缆得到广泛应用并逐步取代传统的油纸电缆,特别是中低压电力电缆,传统的耐压试验方法(直流耐压)已不适用于这类电缆,0.1Hz超低频余弦方波耐压实验技术就是根据这一需求由德国公司与大学研究所,供电公司共同通过近二十年研究发展的耐压实验新技术,这一技术不仅在德得到电力部门认可和广泛应用,而且逐步为欧州其它国家接受,德国DIN VDE 0276-620/621和欧州电工技术标准委员会(CENELEC)HD620/621 SI标准中都将0.1Hz超低频电压作为耐压试验方法写入耐压试验规范。
2. 历史历史上只有两种型式的电力电缆:几乎全部是铅包外护套的油浸纸绝缘电缆,以及特别用于长距离和高电压上的压力充油或充气电缆。
通常大部分采用的电缆形式几乎全部是油浸纸绝缘电缆,其中有些电缆运行已超过80年。
但是大量的制造工序和复杂的安装、接头工艺带来了相对较高的安装费用。
充气或充油电缆的故障定位非常不容易,特别是,充油电缆和外泄漏显然对环境是个危害,而且变得越来越不能被接受。
在60年代初出现一种聚乙烯(PE)的新材料,在以后几年内又发展和改进为交联聚乙烯(XLPE)。
这类具有奇异的介电常数的新材料曾经是所有问题的解决办法,无功损耗低,并有惊人的绝缘性能。
这类材料的安装费用低,而使电缆本身的敷设更容易。
从而为许多薄弱的架空线路走向地下提供了可能。
但10至15年后,对这些电缆和这种初始欣慰开始终止了。
特别是首先送电的聚乙烯电缆开始坏得比更换和修复还要快。
3. 问题检测到的问题是水,单纯的纯水,首先是作为聚合过程的残余物而产生的水,有时则通过电缆外伤,不正确的安装或外层绝缘戳穿的机械损伤而进的水。
这种水经过长时间过程逐渐形成水树枝。
这种水树枝的形成持续时间取决于自由水分的可获量和电场,可能会要几十年,但是其最终结果是在整个绝缘的各处有一个或许多充满水分的只有几个微米宽的狭窄通道。
只要不发生极端情况,这种充满着分子状态纯水的通道可以长时间不发生问题。
只要负荷变化,发热由直流电压造成的完全变干或电气反应或因外护层故障而从外部使盐分增加等,将使该部位产生闪络。
如果水树枝还未完全形成,其剩余绝缘还有约1mm厚,则剩余的PE/XLPE绝缘仍可足够使电缆“安全”运行。
但是,一旦这个“通道”或“空间”变干或处于更高的电压下或因邻近的其他电缆和故障而引起快速瞬变,水树枝通道会变为电树枝。
这些电树枝发展得比水树枝快得多,而且一旦开始,就会被称为并可测得的局部放电(PD)将聚乙烯熔解而使电树枝继续发展。
在几个星期内,电缆就会击穿,其时间取决于负荷和电场强度。
原先开发用于聚乙烯和交联聚乙烯电缆测试的西马力公司的0.1 Hz余弦方波超低频测试技术也已证实了对已有的铅包纸绝缘电缆和所有其他形式(例如乙炳橡胶EPR电缆)电缆的常规直流和超低频试验的有效性,当然也包括对接头和终端头的试验。
该系统除了可输出超低频电压外,还可以常规的直流电压对电缆及其附件作试验。
该设备配备了一个电子计时器,在闪络时会自动停止,而在电缆修复后能自动根据剩余时间继续工作。
目前这一系列产品有27KV输出,电压用于电压等级16KV以下电缆的耐压实验,52KV输出电压,用于电压等级30KV以下电缆的耐压试验,70KV输出电压用于电压等级40KV以下电缆的耐压试验以及114KV输出电压用于66KV以下电缆的耐压试验,以上的输出电压均为有效值。
电缆局部击穿的事故会造成不必要的损坏和费用,即使“仅仅”是对用户供电的损失。
可惜,大家熟知且行得通的老办法,直流试验已说明是无效的,在有些情况下,还会扩大损伤而在试验时并不能发现。
交流试验是有效的,但是由于电缆的无功损耗需要很大的功率。
需要的试验设备太大,太重和太贵,而且在许多情况下,由于它的电力消耗太大而成为不能使用的方法。
需要研究一个新的方法。
4. 0.1Hz超低频余弦方波技术1982年, HDW电子器件公司和勃朗施维希(Braunsch-weig)及汉诺威(Hannover)的技术大学的合作开发了第一个超低频测试系统专利。
这个技术的进一步发展产生了W204超低频0.1Hz余弦方波测试装置。
在持续4年的大型现场测试中,证实了这个技术的适用性,并提供了大量数据和统计。
在1996年和1997年应用100KHz高压转换技术,开发出新的一代0.1Hz超低频余弦方波耐压实验装置。
超低频0.1Hz余弦方波技术兼有直流和交流二者的优点,但避免了他们的缺点。
这项测试主要是以每5s的间隔定期变换极性,从而得到0.1Hz频率为基础的。
通过一个能动的旋转整流器,一个扼流线圈(电感)和一个由0.5uF的系统电容器和电缆本身的电容组成的电容器,产生了从一个极到另一个极的转换。
这个装置基本上是一个大功率谐振回路。
在接上电缆后,储存在电缆电容内的能量就通过整流器转移到扼流线圈,电缆首先放电其能量以磁场形式储存在扼流线圈内。
当达到零时,扼流线圈释放其能量,并以反过来的极性将电压加回到电缆中去。
结果,电缆就以相反极性充电,而通过谐振回路的这个转换产生了一个光滑的余弦电压波形,宽度为2~6ms,其变化相似于50Hz的正弦波(换向前缘波宽为10ms)。
会造成小空间放电的直流部分和转换过程的高频部分的组合在剩余的绝缘中导致已有的严重电树枝的快速而受控的发展。
采用3U0试验电压和1小时试验持续时间,可保证只有最严重的部位受影响。
小的不严重的损害将不受到影响。
这种特性的基础是所谓局部放电初始电压,对一定的绝缘厚度需要一定的电压以发生局部放电和电树枝的发展。
任何尺寸小于这个规定值的部位都不会受影响。
这个产生特殊试验波形的超低频技术可以组成一个重量和体积非常小的系统。
通过扼流线圈“再循环”储存在电缆电容内的能量,超低频技术在颠倒极性的过程中只是简单地将容性充电回复到电缆中去由于这个技术,大功率高压电源和放电装置就不需要了。
通过这样的转换过程,只有在最后的5s或10s的损耗必须充电。
西马力公司的超低频测试装置是设计成以0.1Hz余弦方波测试电缆,用高达52KV (30KV电缆3U0)测0.5μF电容量的电缆,另外还有用高达70KV测2.5μF电容量的电缆的装置以及可供作52/70KV的常规直流试验。
5.5μ F的可试验电缆容量容许试验最长达25km的电缆或最长达8km的三相电缆,取决于电缆型式。
5. 0.1Hz超低频余弦方波耐压试验技术的应用如前所述,直流耐压,试验不适用于聚乙烯电缆,因为在直流电场下形成的空间电荷会保存在电缆绝缘层中,当试验完毕重新投入运行后,残存的空间电荷(电场)会与运行电压的电场叠加,在实际上仍能运行的电缆中造成击穿,交流工频耐压试验最为有效,但由于电力电缆的电容很大,需要大功率试验设备,设备笨重,难以对聚乙烯/交联聚乙烯电缆进行预防性耐压试验(现场试验),针对中压交联聚乙烯/聚乙烯电缆的现场耐压试验问题,西马力公司与德国大学研究所及供电公司共同研制,试验推出了0.1Hz 超低频余弦方波耐压试验技术,此后有些制造厂家出提出了一些可用于聚乙烯/交联聚乙烯电缆的耐压试验方法,比较有代表性的有0.1Hz超低频正弦波耐压试验装置,谐振耐压试验系统及振荡电压试验方法。
为评价各种耐压试验方法并为制定统一的耐压试验标准(主要是考虑到聚乙烯/交联聚乙烯电缆)提供理论及实验依据,从1989年至1992年柏林工业大学高压技术研究所,柏林电业公司,欧登堡(Oldenburg)电业公司,多特蒙德(Dortmund)电业公司及西门子公司共同进行了一个科研项目“中压地埋电力电缆和耐压试验方法”。
这一科研项目系统地研究比较了以直流0.1Hz超低频余弦方波、0.1Hz超低频正弦波、振荡电压、50Hz工频为电压源的耐压试验方法,在1993年发表的科研结果报告中给出了以下几点重要的结论:——对聚乙烯/交联聚乙烯电缆做直流耐压试验,即使加上高于试验规范(油纸电缆)的电压也无法发现电缆中的潜在故障(老化引起);——对油纸电缆可以用0.1Hz超低频余弦方波进行耐压试验,试验电压可大大低于规范中的直流电压水平;——现场对电缆做耐压试验,特别是聚乙烯/交联聚乙烯电缆应用0.1Hz超低频余弦方波耐压试验技术得到的结果最佳,因为在对聚乙烯/交联聚乙烯进行耐压试验时,0.1Hz 超低频余弦方波产生局部放电的初始电压较低(比0.1Hz超低频正弦波要低20%),而水树中的通道的延展速度很大,这样在给定的耐压试验时间内发现所有将在运行中出现的潜在故障点的可靠性就更大。
在对同一段老化电缆做比较击穿试验时得到下面的结果:50Hz工频U/U0=50.1Hz超低频余弦方波 U/U0=70.1Hz超低频正弦波U/U0=10 直流 U/U0>14其中U为耐压试验电压,U0为电压等级中的U0(相地电压)——建议0.1Hz超低频余弦方法耐压试验的参数为:试验电压U=3U0,耐压试验时间为60分钟。
上述的耐压试验参数的合理性在十几年中的应用得到证明,特别是耐压时间,多特蒙德电业公司关于应用 0.1Hz超低频余弦方波耐压试验技术10年经验总结报告中给出以下的统计数据:1987-1998年共计3237次耐压试验,在对聚乙烯/交联聚乙烯电缆做耐压试验过程中击穿点(百分比)出现的时间分布如下表:这一统计资料很好地解释了为什么耐压试验时间置定在60分钟。
如果将耐压时间缩短到30分钟,那么统计地来说就会有30%左右的潜在故障不能在耐压试验中发现,从而不能保证电缆重新投入运行后的可靠性。
0.1Hz超低频余弦方波耐压试验技术还有以下显著的特点。
正因为这些特点,使这一耐压试验技术得到广泛应用。
a) 0.1Hz超低频余弦方波耐压试验设备消耗功率小,例如输出电压为52KV(有效值),试验电缆电容为5微法,则设备只需要0.6KW的功率输入,而相应的0.1Hz超低频正弦波试验装置则需要8KW的功率输入。
b) 0.1 Hz超低频余弦方波的原理使得耐压设备的输出电压较高,并且为有效值。
目前Seba KMT公司制造的这类设备可对全部中压电缆及部分高压电缆(最高为66KV电压等级的聚乙烯/交联聚乙烯电缆按3U0进行耐压试验,耐0.1Hz超低频正弦波的耐压设备输出电压是峰值,有效值只有70%,加之目前制造水平及设备尺寸的限制,0.1Hz超低频正弦波耐压试验装置的输出电压(有效值)做不到很高。
c) 由于输入功率小,设备的尺寸的和重量也小。
0.1Hz超低频余弦方波耐压设备既可作为独立设备也可以方便地安装在电缆故障检测车中。
目前西马力公司可将输出电压为70KV(有效值)的0.1Hz超低频余弦方波耐压试验系统装置在电缆故障测试车中。
