2019年中考物理试题分类汇编五焦耳定律专题
中考物理知识点焦耳定律
中考物理知识点焦耳定律焦耳定律是描述电流通过导体时导体发热的规律，也称为电流热效应。
该定律表明，通过电流i的导体上的热量P和导体电阻R、电流i以及导体的时间t有关。
它的数学表达式为：P=i^2*R*t其中，P表示导体上产生的热量，单位为焦耳(J)；i表示电流的大小，单位为安培(A)；R表示导体的电阻，单位为欧姆(Ω)；t表示电流流过导体的时间，单位为秒(s)。
焦耳定律的应用非常广泛，不仅在物理学中有重要意义，而且在日常生活和工程技术中也有很多实际应用。
以下是几个常见的应用：1.电热水壶：电热水壶通过将电流通过导体丝圈加热水。
根据焦耳定律，导体丝圈的电阻和电流大小决定了加热水的功率，从而决定了烧水的速度。
2.电烤箱：电烤箱的工作原理也是利用焦耳定律。
通过将电流通过导体丝加热空气，然后把热量传递给食物。
3.电吹风：电吹风利用焦耳定律产生热风。
通过将电流通过导体丝，导体丝会产生热量。
然后这个热量会传递给空气，使得空气加热，形成热风。
4.电热毯：电热毯中的发热体实际上就是一根电阻丝，通过把电流通过电阻丝，使得电流产生热量。
热量会传导到被加热物体，使其保持温暖。
5.电灯泡：电灯泡通过将电流通过灯丝加热，使其发出可见光。
根据焦耳定律，电灯泡的功率与电阻和电流的平方成正比。
总之，焦耳定律是描述电流通过导体时导体发热的基本定律。
它在生活中有很多实际应用，如电热水壶、电烤箱、电吹风、电热毯和电灯泡等。
理解和掌握焦耳定律对于理解电热设备的工作原理和使用方法非常重要。

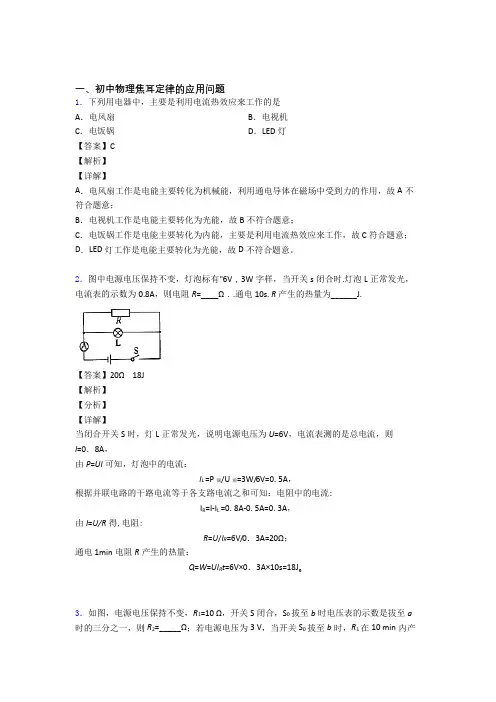

全国中考物理焦耳定律的应用问题的综合中考真题分类汇总含详细答案
一、初中物理焦耳定律的应用问题1．下列用电器中，主要是利用电流热效应来工作的是A．电风扇B．电视机C．电饭锅D．LED灯【答案】C【解析】【详解】A．电风扇工作是电能主要转化为机械能，利用通电导体在磁场中受到力的作用，故A不符合题意；B．电视机工作是电能主要转化为光能，故B不符合题意；C．电饭锅工作是电能主要转化为内能，主要是利用电流热效应来工作，故C符合题意；D．LED灯工作是电能主要转化为光能，故D不符合题意。
2．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。
3．如图，电源电压保持不变，R1=10 Ω，开关S闭合，S0拔至b时电压表的示数是拔至a 时的三分之一，则R2=_____Ω；若电源电压为3 V，当开关S0拔至b时，R1在10 min内产生的热量是_____J。
【答案】20 60【解析】【分析】【详解】[1]闭合开关S，开关S0拨至b时，两电阻串联，电压表测R1两端的电压；闭合开关S，开关S0拨至a时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S0拨至b时电压表示数是拨至a时的三分之一，所以，两电阻两端的电压之比31231 2U UU UU＝＝-因串联电路中各处的电流相等，所以，由I＝UR可得，两电阻的阻值之比1112221 2UR UIUR UI＝＝＝则R2的阻值R2＝2R1＝2×10Ω＝20Ω[2]若电源电压为3V，当开关S0拨至b时，因串联电路中总电阻等于各分电阻之和，所以电路中的电流I＝123V10Ω20ΩUR R++＝＝0.1AR1在10min内产生的热量Q1＝I2R1t＝(0.1A)2×10Ω×600s＝60J4．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。

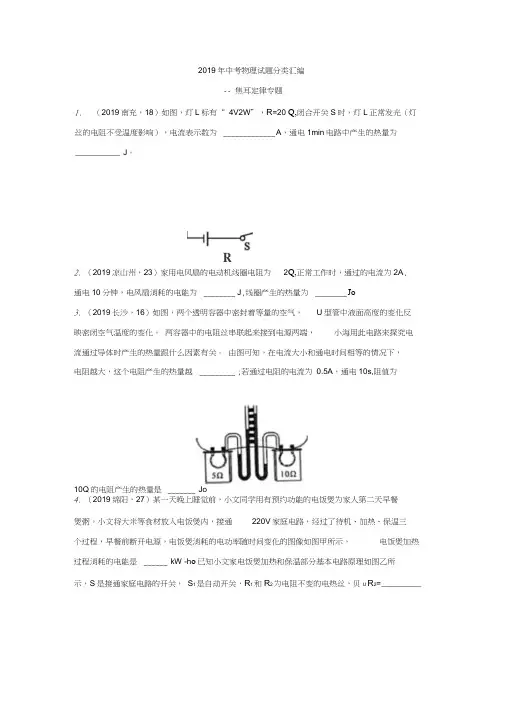

2019年中考物理试题分类汇编——焦耳定律专题(word版,含答案)
2019年中考物理试题分类汇编-- 焦耳定律专题1.（2019南充，18）如图，灯L标有“ 4V2W”，R=20 Q,闭合开关S时，灯L正常发光（灯丝的电阻不受温度影响），电流表示数为_____________ A，通电1min电路中产生的热量为__________ J。
R2.（2019凉山州，23）家用电风扇的电动机线圈电阻为2Q,正常工作时，通过的电流为2A,通电10分钟，电风扇消耗的电能为________ J,线圈产生的热量为________ J o3.（2019长沙，16）如图，两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。
两容器中的电阻丝串联起来接到电源两端，小海用此电路来探究电流通过导体时产生的热量跟什么因素有关。
由图可知，在电流大小和通电时间相等的情况下，电阻越大，这个电阻产生的热量越_________ ;若通过电阻的电流为0.5A，通电10s,阻值为10Q的电阻产生的热量是_______ Jo4.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______ kW -h o已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，贝U R2= _________J7W88(^ ------5.（2019南充，17）如图是电热饮水机电路原理图，已知R i=100 Q, R2=20 Q,当开关S i、S闭合时，饮水机处于___________ 状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为____________ 。
6.（2019阜新，18）要使质量为50kg的水，温度升高4 C （若不计能量损失），“ 220V2000W'的电热水器正常工作时，需要消耗电能_______ J,需要工作_______ m in，这些电能可使规格为3000revs/ （kW?h）的电能表转____ 转。
(完整word)2019年中考物理试题分类汇编整合训练(焦耳定律家庭电路),推荐文档
2019年中考物理试题分类汇编整合训练（焦耳定律家庭电路）一、选择题1、小辉想探究电流通过电阻时产生的热量与哪些因素有关。
他连接了如图所示的电路进行实验，其中两个完全相同的烧瓶内分别装有质量相等、初温均为25℃的煤油，阻值为5Ω和10Ω的电阻丝R1、R2。
闭合开关一段时间后，记录此时两个温度计的示数。
根据上述实验，下列说法中正确的是A. 此实验探究的是热量与电阻的关系B. 此实验探究的是热量与电流的关系C. 此实验探究的是热量与时间的关系D. 此实验中用温度计示数变化的大小反映产生热量的多少2、两个定值电阻R1、R2并联在电路中．如图5甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1、R2产生的热量之比为A.2:1B.1:2C.4:1D.1：43、新的国家标准对廷长线插座配用电缆的导线橫截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2．增大导线横截面积的目的是（）A．增大导线的电阻B．减小通过导线的电流C．增大导线的电压D．减小导线发热的功率4、如图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图象如下图乙所示，下列说法错误的是（）A．电源电压是6V B．R2的最大阻值是20ΩC．R1的电阻是10ΩD．当滑片P移动中点时，10s内电流通过R1产生的热量是18J5、某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭. 发生这一现象的原因可能是（）A. 插座处短路B. 台灯灯头处短路C. 插座处断路D. 台灯灯头处断路6、关于家庭电路和安全用电，下列做法中错误的是（）A．为了防止因漏电而造成触电事数，微波炉的外壳应与地线相连B．螺旋口灯泡的螺旋套要接在零线上C．为了防止触电，必须把用电器的开关装在零线上D．不可以用铜丝代替保险丝7、在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。

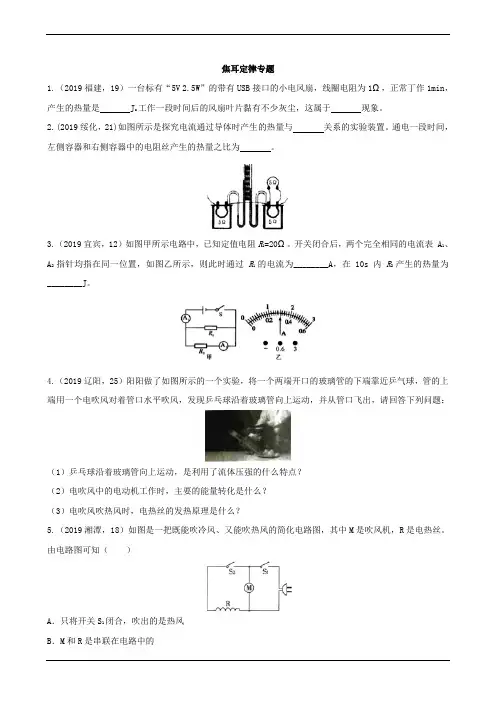

2019年中考物理试题分类汇编五57焦耳定律专题
焦耳定律专题1.（2019福建，19）一台标有“5V2.5W”的带有USB接口的小电风扇，线圈电阻为1Ω，正常丁作1min，产生的热量是J o工作一段时间后的风扇叶片黏有不少灰尘，这属于现象。
2.(2019绥化，21)如图所示是探究电流通过导体时产生的热量与关系的实验装置。
通电一段时间，左侧容器和右侧容器中的电阻丝产生的热量之比为。
3.（2019宜宾，12）如图甲所示电路中，已知定值电阻R1=20Ω。
开关闭合后，两个完全相同的电流表 A1、A2指针均指在同一位置，如图乙所示，则此时通过R1的电流为________A，在10s内R2产生的热量为________J。
4.（2019辽阳，25）阳阳做了如图所示的一个实验，将一个两端开口的玻璃管的下端靠近乒气球，管的上端用一个电吹风对着管口水平吹风，发现乒乓球沿着玻璃管向上运动，并从管口飞出，请回答下列问题：（1）乒乓球沿着玻璃管向上运动，是利用了流体压强的什么特点？（2）电吹风中的电动机工作时，主要的能量转化是什么？（3）电吹风吹热风时，电热丝的发热原理是什么？5.（2019湘潭，18）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。
由电路图可知（）A．只将开关S1闭合，吹出的是热风B．M和R是串联在电路中的C．将S1和S2都闭合，吹出的是热风D．开关S2可以控制整个电路6.（2019毕节，13）电热水壶上标有“220V800W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻；在额定电压下，热水壶烧水210s，这段时间内电热水壶发热体产生的热量为J，若发热体产生的热量全部被水吸收，能将kg 的水从20℃升高至100℃．[c水＝4.2×103J/（kg•℃）]7.（2019辽阳21，）将标有“6V9W”阳值不变的小灯泡L与阻值为6Ω的定值电阻R0接入如图所示的电路。
【全国通用】2019届中考物理：焦耳定律及应用专项练习(含答案)
【全国通用】2019届中考物理：焦耳定律及应用专项练习（含答案）一、单选题(本大题共9小题，共18.0分)1. 如图是养鸡场冬季用来调控光照和室温设备的原理电路图．此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量．电路图中R1、R2是电热丝．R1：R2：R L=1：2：2，S1、S2可以同时断开或闭合，以实现白天和夜晚的用电要求．开关S闭合时，下列说法不正确的是（）A. S1、S2同时断开时，设备运行处于白天用电状态B. S1、S2同时闭合时，设备运行处于夜晚用电状态C. S1、S2同时断开时，在相同时间内R1和R2产生的热量之比为2：1D. S1、S2同时闭合时，若电流表示数为6 A，则R1的实际功率为880 W2. 如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．实验现象表明（）A. 在电阻相同、通过电阻的电流相同的情况下，电流通过一个电阻的时间越长，这个电阻产生的热量越多B. 在通过电阻的电流和时间都相同的情况下，电阻越小，这个电阻产生的热量越多C. 在通过电阻的电流和时间都相同的情况下，电阻越大，这个电阻产生的热量越多D. 在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多3. 为了找出电流通过导体时产生的热量跟导体电阻的关系，实验时必须同时保持不变的物理量是（）A. 导体的电阻和导体中的电流B. 导体的电阻和通电时间C. 导体中的电流和通电时间D. 导体的电阻、导体中的电流和通电时间4. 如图是研究电流产生热量实验装置的一部分，已知两瓶内装有同质量、同温度的煤油，当在A、B间接上电源后，发现乙的温度升高比甲要快，下列比较R1、R2两电热丝的说法正确的是（）A. 流过R2的电流较大B. 流过R1的电流较大 C. R1的阻值较大 D. R2两端的电压较大5. 将两根电热丝R1和R2串联起来，接在如图所示的电路中通电，若R1＞R2则（）A. 甲火柴先被点燃B. 乙火柴先被点燃 C. 两根火柴同时被点燃 D. 无法比较6. 电阻R1，R2（R1＞R2）以不同的连接方式接到同一电源两极上，在相同时间内电路中产生热量最多的一种连接方式是（）A. 只接R1B. 只接R2C. R1和R2并联D. R1和R2串联7. 如图所示，三个完全相同的容器中密封了初温和质量都相等的空气，若通电一段时间后，甲、乙、丙三个U形管中液面高度差分别为h甲、h乙、h丙，则下列关系中正确的是（）A. h甲＜h乙＜h丙B. h甲＞h丙＞h乙 C. h甲=h丙＞h乙 D. h甲=h乙＜h丙8. 某电阻丝通过2A的电流时，在某段时间内放出热量是Q，如果通过它的电流增加到4A时，在相同的时间内放出的热量是（）A. 2QB. 3QC. 4QD. 8Q9. 如图所示，是“探究电流产生的热量跟哪些因素有关”的电路图，则下列说法不正确的是（）A. 电流采用串联，是为了控制电流和通电时间相等B. 采用煤油而不是水，是因为煤油的比热容小C. 该实验是通过比较升高的温度来得出结论的D. 该实验不能探究电流产生的热量跟时间的关系二、多选题(本大题共1小题，共3.0分)10. 如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析错误的是（）A. 甲、乙两次实验都应用了控制变量法B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验时为了研究电流产生的热量与电阻的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大三、填空题(本大题共9小题，共18.0分)11. 家用电饭煲是利用电流的______来工作的，某电饭煲的额定电压为220V，它的额定功率为1000W（不考虑温度对电阻值的影响）．若只把该电该饭煲接入实际电压为110V的电路中，通电10s，产生的热量是______J．12. 如图甲所示，电源电压为6V恒定不变，滑动变阻器R2最大阻值是20Ω．闭合开关，滑动变阻器的P-R图象如图乙所示，则R1=______Ω；当滑片P滑至最右端时，电流表的示数为______A，通电10s电流通过R1产生的热量是______J．R2的最大功率是______W，整个电路最大功率是______ W．13. 据报道，青岛一个小伙子在自家居民楼顶上，自己设计、组装了一套微型太阳能发电站，被媒体称为“中国家庭光伏电站第一人”．（1）该太阳能发电站发电时，将太阳能转化为______能；（2）10kW•h的电能，如果由热电转化效率为30%的热电厂来供电，需要完全燃烧煤______kg．（煤的热值q煤=3×107J/kg，1kW•h=3.6×106J）14. 如图所示，当开关S闭合，甲、乙两表均为电压表时，两表示数之比U甲：U乙=3：1；当开关S断开，甲、乙两表均为电流表时，两表示数之比I甲：I乙=______，相同时间内R1、R2产生的热量之比Q1：Q2=______．15. 如图所示甲、乙两段实心铁导体的电阻值相等，甲导体比乙导体的长度和横截面积都小，将它们串联在电路中，通电一段时间后，甲、乙导体通过的电流I甲 ______ I乙，产生的热量Q甲 ______ Q乙，消耗的电功率P甲 ______ P乙（填“＞”、“=”或“＜”）．16. 科学家有着强烈的好奇心和执着的探究精神，英国物理学家______最先通过实验精确确定了电流通过导体产生的热量与电流、电阻和通电时间之间的定量关系．这个规律用公式表示是______．17. 夏天，人们常用电热驱蚊器驱蚊（如图），它是利用电流______效应来工作的，发热元件是一个阻值为10000Ω的电阻，工作电流约为0.02A，通电100s产生的热量为______J；工作时蚊香片温度升高，这是通过______方式改变蚊香片的内能，过一会儿整个房间都能闻到蚊香片的气味，是因为______．18. 甲、乙两只电炉标有“220V500W”和“220V1000W”字样，把它们串联在220V的电路中，串联时甲乙电炉消耗的电功率之比为______，在相同时间内产生热量较多的是______．19. 如图是电脑用风扇，长宽都是12cm，厚度为2.5cm，相邻孔距约为10.5cm，使用12v，0.25A电流．风扇转速通常是800～1500RPM，风量足转速低，能有不错的降温静音效果．风扇主要把电能转化为______能，风扇本身也会产生热量，如果线圈电阻是0.5Ω，那么电风扇工作2h产生的热量是______．四、实验探究题(本大题共12小题，共72.0分)20. 乐乐用图所示的装置探究“导体电阻阻值越大，电流通过导体时产生的热量越多”．三个完全相同的烧瓶甲、乙、丙内盛有质量和温度都相同的食用油，并插有相同的温度计，温度计可显示食用油的温度，每瓶食用油中都浸泡着一段电阻丝，已知三段电阻丝的阻值关系是R1＜R2＜R3．（1）该探究实验的自变量是______；（2）通电一段时间后，可以观察到瓶中______温度计的示数最高；（选填“甲”、“乙”或“丙”）；（3）由上述实验可知，在______和通电时间都相同时，导体电阻值越大，电流通过导体时产生的热量越多．21. 如图所示的实验装置中，三个相同的烧瓶A、B、C内部都盛有质量和初温均相等的液体，其中，A、B烧瓶中装的是煤油，C烧瓶中装的是水，A、B、C烧瓶中电阻丝的阻值分别为R A、R B、R C，且R A＜R B=R C（假设实验中没有任何热损失）．（1）小明想用该装置探究“电流通过导体产生的热量与电阻大小的关系”，他应该观察比较______两瓶中温度计的示数变化情况．（2）小红用该装置完成“比较水和煤油吸热升温的情况”，通过观察比较B、C两瓶中温度计的示数变化情况，发现装有煤油的烧瓶中温度计示数变化较大，这是因为煤油的______小．在该实验中水吸收的热量______（选填“大于”、“小于”或“等于”）煤油吸收的热量．22. 小明同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察甲、乙两图．（1）实验中通过观察两个U形管中______的变化来比较电流通过电阻丝产生的热量的多少．（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系．（3）由乙图所示的实验现象可以得到的结论是在______、______相同的情况下，通过电阻的______越大，电阻产生的热量越多．（4）该实验采取的探究方法是______法．（5）在家用电热水壶烧同一壶开水时，若通电时间不够长，水就不能烧开，是因为电流通过导体产生热量多少与______有关．23. 利用如图所示的电路装置，探究“电流产生的热量跟什么因素有关”，接通电源，两容器内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况，比较瓶内电阻丝的发热多少．（图中左侧电阻R1为5欧，右侧电阻R2为10欧）（1）此装置可以探究电流产生的热量跟______的关系，一段时间后，U形管右侧液面较高，说明______容器内电阻丝产生的热量较多（选填“左”或“右”）．（2）如果通过R2的电流为2A，那么10s内通过R2的电流产生的热量是______J．24. 小刚在探究“通电时间相同时，电流通过导体产生的热的多少跟电流、电阻的关系”的活动中，设计了如图所示的电路．在三个相同的烧瓶中装有质量和初温相同的煤油，用电阻丝（R甲=R丙＞R乙）给烧瓶中的煤油加热．请你仔细观察小刚设计的实验电路，并回答下列问题：（1）实验时通过观察烧瓶中的______变化情况，就可以对电阻丝放热的多少进行比较．（2）研究电热跟电流的关系时，应该比较______两个烧瓶中温度计的示数变化情况．一段时间后，可观察到这两个瓶中温度计的示数不一样，这表明：在电阻和通电时间都相同时，电流通过导体产生的热量的多少跟______有关．（3）研究电热跟电阻的关系时，应该比较______两个烧瓶中温度计的示数变化情况．闭合开关后，发现甲瓶中的温度计升温快些，这表明：在电流和通电时间都相同时，导体电阻越大，产生的热量______．25. （1）某家庭电能表如图1所示，若该家庭单独让空高台工作，测得1min内电能表转盘赚了60转，则空调消耗的电能为______kW•h，空调的电功率是______W．（2）如图2所示，电流表的示数是______A，电压表的示数是______V．（3）用图3所示的装置做“研究电流相同时，通过导体产生的热量与电阻大小的关系”的实验．（甲、乙是完全相同的密闭容器．闭合开关前，A、B两U形管内液面相平）①由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面的高度差来显示甲、乙容器内空气温度的变化，这里采用了______的探究方法．②通过对比观察，______（选填“甲”、“乙”）容器中导体的电阻产生的热量较多．由此可知，在电流强度和通电时间相同时，电阻越______，导体产生的热量越多．26. 爱米同学设计了如图实验装置，探究电流通过导体产生热量的多少与哪些因素有关．（1）若想探究电流产生热量的多少与电阻的关系，则应选择图中的______两个密闭容器进行实验；若由图象可知，想探究电流产生热量的多少与电流的关系，则应选择图中的______两个密闭容器进行实验．（2）通电时间相同时，产生热量最多的是密闭容器______中的电阻丝．（3）实验中通过观察______来比较电流产生的热量的多少．这种方法在研究许多物理问题时都用到，下列几个研究实例中也是采用相同研究方法的有______．A．探究电流与电阻的关系；B．探究电流与电压的关系；C．用铁屑显示磁体周围磁场分布．27. 如图所示小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气，将1、2和3、4导线分别接到电源两端．（1）实验中通过观察U形管中______的变化来比较电流通过电阻丝产生热量的多少，这种实验方法叫______．（2）甲图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系，通电一段时间，______（选填“a”或“b”）容器中电流产生的热量较多，结论是______．（3）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与______的关系，通电一段时间，______（选填“c”或“d”）容器中电流产生的热量多．（4）在电视机、电风扇、计算机、电炉，四种用电器中，利用电流热效应的原理工作的用电器是______．28. 用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”．（1）实验中通过观察______来比较电流产生的热量的多少？（2）为了在较短的时间内达到明显的实验效果，选用煤油而不是用水，主要是由于______．（3）为了便于比较两种电阻丝通过电流后产生热量的多少，甲乙两瓶中要装入______、______的同种液体．（4）为达到实验目的，选用的两电阻丝的阻值不能______．（5）实验结论．（6）该实验装置还可以研究通电时间一定时导体产生的热量与______的关系．你还需要的操作是______．29. 小明同学在探究电流流过导体产生的热的多少与什么因素有关时采用了如图所示的实验装置．请仔细观察甲、乙两图并回答：（1）你认为甲图所示的装置是用来研究电流通过导体产生的热与______的关系．由甲图所示的实验现象可以得到的结论是：在电流、通电时间相同的情况下，______越大，电流通过电阻产生的热量越多；（2）在乙电路其中一个容器的外部，将一个电阻和这个容器内的电阻并联，再接入原电路，可以探究电流产生的热量与______的关系．30. 小刚家有一台额定电压为220V的家用电热油灯（室内加热器）如图12甲所示，详细参数如图乙所示，根据详细参数所提供的信息，试求：该电热油灯低档运行时，电热丝的工作电流是______A （此空计算结果保留1位小数）；若该电热油灯中档运行，并持续工作45min 产生的电热是______J ．31. 实际生活中，用电器接通电源后，都伴有热量的产生，小明在“探究电流通过导体产生热量的多少与什么因素有关”时，采用了如图2所示的实验装置，其中a 、b 、c 、d 四个相同的容器密闭着等量空气并与U 形管紧密相连，实验前U 形管两端液面相平，将1、2和3、4导线分别接到电源两端．在实验过程中，通过观察U 形管中______的变化来比较电流通过电阻丝产生热量的多少：图甲所示的装置是用来研究电流通过电阻丝产生的热量与______的关系，图乙所示的装置是用来研究通过电阻丝产生的热量与______的关系，综合分析图甲乙两装置的实验现象，可以得出的结论是______．五、计算题(本大题共13小题，共104.0分)32. 电动机在工作时会产生大量的热，因此利用油对电动机的线圈进行降温，已知电动机正常工作的电压为220V ，电阻为6Ω，通过的电流为10A ，10min 内电动机产生的热量为多少；如果产生热量的80%被油吸收，这些热量可以使质量为4kg 的油温度上升的温度是多少？（c油=2.0×103J/（kg•℃））33. 某种家用电热型加湿器电路简化图及相关参数如下所示．电热器的电热丝浸没在加热仓的水中产生热量，使加热仓中的水沸腾变成水蒸气喷出，增加环境湿度，加热仓中的水减少到一定程度时，自动阀门只能打开，水由出水管进入加热仓中． 工作电压：220V 最大功率：220W 储水箱容积：4L 噪声：≤30bB 净重：2.2kg 最高气雾量8h最低气雾量24h（1）当气雾调节器R 2的滑片移到最左边时，加湿器以最大功率工作，求电热丝R 1的阻值．（2）如果加热仓容积为0.05L ，加热仓内冷水温度为20℃，以最大功率工作，经过100s 水沸腾产生蒸气，求此过程中的加热效率？（环境大气压为1标准大气压）（3）气雾调节器R 2的阻值为198Ω，当滑片移到最右端时，加湿器以最低气雾量工作20小时消耗电能为多少千瓦时？34. 小明研究了家里的智能电热马桶盖（如图甲），设计出如图乙所示的便座加热电路通过开关S 1和S 2的不同接法组合，实现“高温档、中温档、低温档”三种加热功能（见下表）．求：S 1 断开 断开 闭合 闭合 S 2 接b 接a 接a 接b 功率P 0=0P 1=22WP 2=44WP x（1）R 1和R 2的阻值； （2）求出表中的“P x ”（3）老年人在冬天坐上冰冷的马桶是很难受的，假设小洋想让马桶圈的温度升高5℃，则用“中温档”加热的方式需要多长时间。
初三焦耳定律练习题及答案
初三焦耳定律练习题及答案一、选择题1. 电阻的单位是：A. 度B. 萨C. 欧姆D. 伏特2. 一根电阻为100欧姆的导线通过电流为2A的电路，求电路中的电压是多少伏特？A. 10伏特B. 100伏特C. 200伏特D. 400伏特3. 一台电视机的电压是220伏特，电流为0.5A，求此电视机的功率是多少瓦特？A. 220瓦特B. 110瓦特C. 44瓦特D. 11瓦特4. 一根电阻为20欧姆的导线通过电流为5A的电路，求此电路中的功率是多少瓦特？A. 4瓦特B. 20瓦特C. 100瓦特D. 500瓦特5. 电视机正常工作时所需要的电压和电流分别为220伏特和2A，求电视机的功率是多少瓦特？A. 440瓦特B. 440伏特C. 110瓦特D. 110伏特二、填空题1. 施加在电流为3A的电阻上的电压为12伏特，求此电阻的阻值是多少欧姆？答：4欧姆2. 对于电路中的电阻来说，电压越大，则通过电流越（ 1 ）。
答：大3. 电阻为10欧姆的导线通过电流为0.5A的电路，求此电路中的电压是（ 2 ）伏特。
答：5伏特4. 对于电路中的电阻来说，电流越大，则通过电压越（ 3 ）。
答：大5. 一根电阻为40欧姆的导线通过电压为240伏特的电路，求此电路中的电流是（ 4 ）A。
答：6A三、解答题1. 一根电阻为60欧姆的导线通过电压为120伏特的电路，请计算此电路中的电流大小。
答：电流大小为2A。
解题过程：根据焦耳定律，可以得到如下公式：功率 = 电压 ×电流已知功率和电压分别为P = 120伏特，V = 60欧姆因此，可以整理得到：电流 = 功率 / 电压代入已知值，得到：电流 = 120伏特 / 60欧姆电流 = 2A2. 一特斯拉（T）是一个国际单位，表示磁感应强度，定义为1m²中通过的1A电流所产生的磁场。
求一特斯拉等于多少高斯（G）？答：1T = 10,000G解题过程：根据题意，1T表示通过1m²中的1A电流所产生的磁场。
【2019最新】【三年中考】中考物理分类汇编焦耳定律word版
【2019最新】【三年中考】中考物理分类汇编焦耳定律word版36．（5分）（2014•）实验桌上有三个完全相同的烧瓶，烧瓶内装有质量相等的煤油、型号相同的温度计和阻值相等且不变的电阻丝R，如图所示．另外，还有满足实验要求的电源、滑动变阻器和开关各一个，电流表和停表各一块，导线若干．请利用上述实验器材，设计一个实验证明：“保持电阻阻值不变，在相同时间内通过电阻的电流越大，电流通过电阻产生的热量越多”．实验设计中可用煤油升高的温度△t的大小表示电流通过电阻丝R产生热量的多少．请画出实验电路图，写出实验步骤，画出实验数据记录表格．答：实验电路图如图所示：实验步骤：（1）按电路图将装置甲、滑动变阻器、电流表等串联接入电路中，将滑动变阻器的滑片调到阻值最大的位置，观察并记录装置甲中温度计的示数t0．（2）闭合开关S的同时按下停表开始计时，观察并记录电流表的示数I，通电3min，停止计时的同时观察并记录温度计的示数t，断开开关S．（3）用装置乙替换电路中的装置甲，改变滑动变阻器滑片的位置，观察并记录装置乙中温度计的示数t0．仿照步骤（2），做一次实验．（4）用装置丙替换电路中的装置乙，再次改变滑动变阻器滑片的位置，观察并记录装置丙中温度计的示数t0．仿照步骤（2），再做一次实验．实验数据记录表：I/At0/℃t/℃△t/℃16．（3分）（2012•）关于家庭电路，下列说法中正确的是（）A．在家庭电路中，同时工作的用电器越多，总电阻越小B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小选A、D21．（2分）（2012•）阻值为50Ω的定值电阻R接在电源两端，通过电阻R的电流为0.2A，10s内电流产生的热量是20 J．解：电阻产生的热量Q=I2Rt=（0.2A）2×50Ω×10s=20J；故答案为：20．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A．图中蓝牙耳机是通过超声波与手机进行信号传输的
B．如图装置可用来探究电流产生的热量与通电时间的关系
C．图中电路能探究电磁铁磁性强弱与电流大小关系
D．图中电路可以探究导体电阻与导体材料的关系
11.(20xx宁夏,11)20xx年，中国的青年博士曹原实现石墨烯在室温下超导的重大突破。如果用这种常温下的超导材料制成输电线，由于没有电流的________效应而产生的能量损失，能极大提高输电效率。
（1）发热体R1的阻值是多少？
（2 ）空气炸锅一次性可装入200g牛柳，若将这些牛柳从40℃加热到190℃，牛柳需要吸收多少热量？[c牛柳=3×103J/(kg·℃）］
（3）不计热量损失，用高温档将200g牛柳从40℃加热到190℃，需要多长时间？
20xx年中考物理试题分类汇编
——焦耳定律专题答案
1.（20xx福建，19）一台标有“5V 2.5W”的带有USB接口的小电风扇，线圈电阻为1Ω，正常丁作1min，产生的热量是Jo工作一段时间后的风扇叶片黏有不少灰尘，这属于现象。
（1）如何控制S1和S2，使热水器处于高温挡；
（2）求低温挡正常工作5min电热丝产生的热量；
（3）求中温挡正常工作时热水器的功率。
25.（20xx辽阳，27）图甲是两档空气炸锅，图乙是其内部简化电路，R1、R2均为发热体，将开关S分别置 于1、2两位置时，空气炸锅处于不同的档位， 已知两档空气炸锅的高温档功率为900W，R2阻值为96.8Ω，求：
（3）电吹风吹热风时，电热丝的发热原理是什么？
5.（20xx湘潭，18）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（ ）
A．只将开关S1闭合，吹出的是热风
B．M和R是串联在电路中的
C．将S1和S2都闭合，吹出的是热风
D．开关S2可以控制整个电路
6.（20xx毕节，13）电热水壶上标有“220V800W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻；在额定电压下，热水壶烧水210s，这段时间内电热水壶发热体产生的热量为J，若发热体产生的热量全部被水吸收，能将kg的水从20℃升高至100℃．[c水＝4.2×103J/（kg•℃）]
【答案】15；静电（摩擦起电）。
2.(20xx绥化，21)如图所示是探究电流通过导体时产生的热量与关系的实验装置。通电一段时间，左侧容器和右侧容器中的电阻丝产xx宜宾，12）如图甲所示电路中，已知定值电阻R1=20Ω。开关闭合后，两个完全相同的电流表 A1、A2指针均指在同一位置，如图乙所示，则此时通过R1的电流为________A，在10s内R2产生的热量为________J。
12.（20xx哈尔滨，42）在探究“影响电流热效应的因素”的实验中，要探究电流热效应与电流关系，应控制的变量是.如图所示，R1＝5Ω，R2＝10Ω，电源电压3V，则通电10s电流通过R1、R2产生热量之比为.
13.（20xx吉林，11）电炉丝通过导线接在电路里，通过电炉丝和导线的电流大小，由于电炉丝的电阻比导线的电阻大，导致电炉丝产生的热量比导线产生的热量。
（3）电炖锅正常工作时，用低温挡和高温挡分别给质量相同的冷水加热，待水温达到50℃时开始计时，绘制的水温随时间变化的图象如图乙所示。结合所给信息，通过计算，分析比较用高温挡还是用低温挡更节能。
21.（20xx黄石，22）一般热水器由加热系统、测温系统和控水系统组成。某台电热水器铭牌部分信息已经模糊，如表所示，其测温系统可以简化为如图a所示的电路，电源电压为9V恒定电源，R1为4Ω定值电阻，R2为热敏电阻，其阻值随温度变化的关系如图b所示。
（1）水吸收的热量；
（2）电热水壶的热效率。
20.（20xx岳阳，23）一新款节能电炖锅如图甲，有关技术参数如表（设电炖锅不同挡位的电阻和加热效率均不变）。
额定电压
电炖锅档位
额定功率/W
200V
低温
200
中温
400
高温
600
（1）求电炖锅在高温挡正常工作时的电流（计算结果保留一位小数）；
（2）在用电高峰期，关掉家里的其他用电器，只让处于中温挡状态的电炖锅工作，观察到标有“1800r/（kW•h）”的电能表转盘在12ls内转了20圈，求此时的实际电压；
（4）小泽家安装的电能表如图所示。某次小泽断开家中的其它用电器，让电热足浴器单独工作，在1min内电能表的转盘转过50r，求此时该足浴器两端的实际电压。
23.（20xx巴彦淖尔，12）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。
14.（20xx安徽，9）图示电路中，U=12V，R1 = 6 Ω，R2 = 3 Ω，R3 = 4 Ω。当S2断开，S1闭合时，电阻R1消耗的电功率为 ______ W；当S1、S2都闭合时，6 s内电流通过R2产生的热量是_____J。
15.（20xx湘潭，24）图是某电水壶的铭牌，该电水壶正常工作1min产生J的热量，如果这些热量84%被冷水吸收能使2.0L的水温度升高上℃。
2019年中考物理试题分类汇编五焦耳定律专题
编 辑：__________________
时 间：__________________
焦耳定律专题
1.（20xx福建，19）一台标有“5V 2.5W”的带有USB接口的小电风扇，线圈电阻为1Ω，正常丁作1min，产生的热量是Jo工作一段时间后的风扇叶片黏有不少灰尘，这属于现象。
7.（20xx辽阳21，）将标有“6V9W”阳值不变的小灯泡L与阻值为6Ω的定值电阻R0接入如图所示的电路。闭合开关S，电压表的示数为6V，则电流表的示数为A，电源电压为V，工作 3min定值电阻R0产生的热量为J。
8.（20xx岳阳，12）如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（ ）
（1）求该电动机工作1秒钟所产生的电热。
（2）求电动机线圈阻值。
（3）当该重物上升到一定高度时，电动机的转子突然破卡住，为什么这种情况下电动机容易烧坏?
19.（20xx天津，20）某电热水壶铭牌的部分信息如下表所示。该电热水壶正常工作时，把1kg水从20℃加热到100℃用时7min，已知c水=4.2×103J/（kg•℃），求：
（3）电吹风吹热风时，电热丝的发热原理是什么？
【答案】
（1）流体流速大的位置压强小
（1）工作电路正常工作时，R在1min内产生的热量是多少？
（2）当温度为60℃，滑动变阻器R2＝50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？
（3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？
（4）要想要该装置所控制的最高温度降低一些，请分析说明如何改变R2的阻值。
24.（20xx通辽，25）有一台热水器，内部简化电路如图所示，R1和R2均为电热丝。R1=88Ω，R2=22Ω。
（1）为估算电热水器的额定功率，关闭其它用电器，让热水器正常工作1分钟，观察电能表，如图c所示，转动了150转，消耗电能kW•h，则该电热水器的额定功率是W。
（2）若已装满水的水箱温度显示75℃时突然停电，但不停水。现有4人要洗浴，正值秋冬季节，需用40℃热水洗浴，通过控水系统将10℃冷水和水箱中热水进行调配，请问每人平均用水量是多少L？（不计热损失）
（1）工作电路正常工作时，R在1min内产生的热量是多少？
（2）当温度为60℃，滑动变阻器R2=50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？
（3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？
（4）要想要该装置所控制的最高温度降低一些，请分析说明如何改变R2的阻值。
18.（20xx杭州，15）如图是一电动机提升物体的示意图。电源电压为120伏，电动机将一个质量为50千克的物体1秒内匀速上提0.9米，电路中的电流为5安培。（g取10牛/千克）
③由实验可以得出：三个电阻丝阻值从大到小关系是。
（2）乙同学利用这套实验器材试图对电热与电阻的关系进行探究：
①考虑到没有计时工具，他用小木棍蘸取等量蜡烛油分别粘放在a、b、c电阻丝的中点处，然后使a、b、c电阻丝能同时通电发热。乙同学是想利用来反映电阻丝发热量的大小。
②乙同学选择的电路图如图3所示，采取的是三个电阻丝（选填“串联”或“并联”）的连接方式，请你将未完成的电路连线补充完整。
2.(20xx绥化，21)如图所示是探究电流通过导体时产生的热量与关系的实验装置。通电一段时间，左侧容器和右侧容器中的电阻丝产生的热量之比为。
3.（20xx宜宾，12）如图甲所示电路中，已知定值电阻R1=20Ω。开关闭合后，两个完全相同的电流表 A1、A2指针均指在同一位置，如图乙所示，则此时通过R1的电流为________A，在10s内R2产生的热量为________J。
A．电源电压为7V
B．R1的阻值为20Ω
C．电路消耗的最小功率为1.2W
D．滑片P在b端时，10秒内R1产生的热量为12J
9.（20xx通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（ ）
4.（20xx辽阳，25）阳阳做了如图所示的一个实验，将一个两端开口的玻璃管的下端靠近乒气球，管的上端用一个电吹风对着管口水平吹风，发现乒乓球沿着玻璃管向上运动，并从管口飞出，请回答下列问题：
