电子技术基础2015.2试题
（完整版）电子技术基础习题答案
（完整版）电子技术基础习题答案三、选择题：（每小题2分，共20分）1、单极型半导体器件是（C）。
A、二极管；B、双极型三极管；C、场效应管；D、稳压管。
2、P型半导体是在本征半导体中加入微量的（A）元素构成的。
A、三价；B、四价；C、五价；D、六价。
3、稳压二极管的正常工作状态是（ C）。
A、导通状态；B、截止状态；C、反向击穿状态；D、任意状态。
4、用万用表检测某二极管时，发现其正、反电阻均约等于1KΩ，说明该二极管（C）。
A、已经击穿；B、完好状态；C、内部老化不通；D、无法判断。
5、PN结两端加正向电压时，其正向电流是（A）而成。
A、多子扩散；B、少子扩散；C、少子漂移；D、多子漂移。
6、测得NPN型三极管上各电极对地电位分别为V E＝2.1V，V B＝2.8V，V C＝4.4V，说明此三极管处在（A）。
A、放大区；B、饱和区；C、截止区；D、反向击穿区。
7、绝缘栅型场效应管的输入电流（C）。
A、较大；B、较小；C、为零；D、无法判断。
8、正弦电流经过二极管整流后的波形为（C）。
A、矩形方波；B、等腰三角波；C、正弦半波；D、仍为正弦波。
9、三极管超过（C）所示极限参数时，必定被损坏。
A、集电极最大允许电流I CM；B、集—射极间反向击穿电压U（BR）CEO；C、集电极最大允许耗散功率P CM；D、管子的电流放大倍数。
10、若使三极管具有电流放大能力，必须满足的外部条件是（C）A、发射结正偏、集电结正偏；B、发射结反偏、集电结反偏；C、发射结正偏、集电结反偏；D、发射结反偏、集电结正偏。
三、选择题：（每小题2分，共20分）1、基本放大电路中，经过晶体管的信号有（C）。
A、直流成分；B、交流成分；C、交直流成分均有。
2、基本放大电路中的主要放大对象是（B）。
A、直流信号；B、交流信号；C、交直流信号均有。
3、分压式偏置的共发射极放大电路中，若V B点电位过高，电路易出现（B）。
A、截止失真；B、饱和失真；C、晶体管被烧损。
《电子技术基础》试题及参考答案
《电子技术基础》习题答案一、单选题1抑制零点漂移的最有效的电路是（A ）A、差分放大电路B、阻容耦合电路C、直接耦合电路D、功放电路2要增大放大电路的输入电阻时，应引入（C ）反馈A、电压反馈B、电流反馈C、串联负反馈D、并联负反馈3构成计数器的基本电路是（D）。
A.或非门B.与非门C.与或非门D.触发器4放大器功率放大倍数为100，问功率增益是多少分贝（B）。
A.10dBB.20dBC.30dBD.40dB5八输入端的编码器按二进制数编码时，输出端的个数是（B）。
A.2个B.3个C.4个D.8个6编码器、译码器为（A）。
A.组合逻辑电路B.时序逻辑电路C.A和B7单相桥式整流滤波电路中，若变压器副绕组电压有效值为10V，而测得输出电压为14.1V，则说明：（B ）A、电容开路 B 负载开路 C 电容击穿 D 二极管损坏8要减小放大电路的输入电阻时，应引入（D ）反馈。
A、电压反馈B、电流反馈C、串联负反馈D、并联负反馈9理想二极管在单相桥式整流电路（电阻负载）中承受的最大反向电压是（C）。
A.大于B.小于C.等于D.大于，小于210单相半波整流电路输出电压平均值U0= （A ）A、0.45U2B、0.9U2C、1.1U2D、1.2U211利用二极管进行偏置的OTL电路是（ C）A、甲类功率放大器B、乙类功率放大器C、甲乙类功率放大器12实验中如果测得二极管的正反向电阻都很小，则该二极管（ C）A、正常B、内部断路C、已被击穿D、以上都不是13所谓机器码是指（B）。
A.计算机内采用的十六进制码B.符号位数码化了的二进制数码C.带有正负号的二进制数码D.八进制数14集成运放一般分为两个工作区，它们分别是（B）。
A.正反馈与负反馈B.线性与非线性C.虚断和虚短15在反馈放大电路中，若反馈信号与净输入信号作用于同一个节点，且瞬时极性相同，则属于（B ）A、负反馈B、正反馈C、无法判断16一共射极放大电路的NPN三极管工作在饱和导通状态，其发射结电压和集电结电压分别为（B）。
2015年四川信息二类高考试卷《电子技术基础》WORD版B5

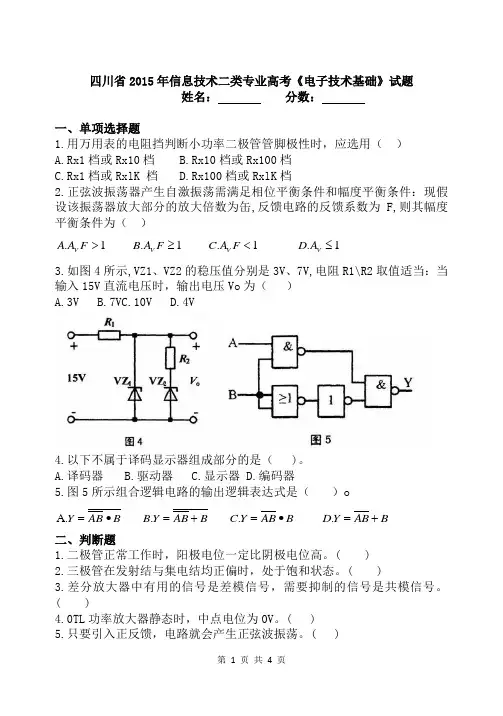

四川省2015年信息技术二类专业高考《电子技术基础》试题姓名：分数：一、单项选择题1.用万用表的电阻挡判断小功率二极管管脚极性时，应选用（）A.Rx1档或Rx10档B.Rx10档或Rx100档C.Rx1档或RxlK 档D.Rx100档或RxlK档2.正弦波振荡器产生自激振荡需满足相位平衡条件和幅度平衡条件：现假设该振荡器放大部分的放大倍数为缶,反馈电路的反馈系数为F,则其幅度平衡条件为（）1 .>FAAV1.≥FABV1.<FACV1.≤VAD3.如图4所示,VZ1、VZ2的稳压值分别是3V、7V,电阻R1\R2取值适当：当输入15V直流电压时，输出电压Vo为（）A.3VB.7VC.10VD.4V4.以下不属于译码显示器组成部分的是（ )。
A.译码器B.驱动器C.显示器D.编码器5.图5所示组合逻辑电路的输出逻辑表达式是（）oBABY•=.A BABYB+=.BABYC•=.BABYD+=.二、判断题1.二极管正常工作时，阳极电位一定比阴极电位高。
( )2.三极管在发射结与集电结均正偏时，处于饱和状态。
( )3.差分放大器中有用的信号是差模信号，需要抑制的信号是共模信号。
( )4.0TL功率放大器静态时，中点电位为0V。
( )5.只要引入正反馈，电路就会产生正弦波振荡。
( )6.译码器是将输入信号转变为二进制代码的电路。
( )7.4线-16线译码器有16条输入线,4条输岀线。
( )三、填空题1.PN 结具有单向导通性,加正向电压时 区接电源的正极。
2.三极管的三个工作区域分别是饱和区、放大区和 。
3.由运算放大器构成的三级放大电路中，各级电压增益分别是：-10dB ，40dB,20dB,则该多级放大器的电压增益为 dB 。
4.OCL 电路是 电源供电。
5.按选频元件不同,正弦波振荡器可分为RC 振荡器、LC 振荡器和 振荡器三种。
6.B A C C AB AB Y •+•+=的最简与或表达式为Y= 。
《电子技术基础(二)》期终考试试卷
《电子技术基础（二）》期终考试试卷题号 一 二 三 四 五 总分 积分人 分数 一、填空题（每空档1分，共28分） 1、半导体数码管的连接方式有 和 。
2、加法器分为 和 。
3、三态门有三种输出状态，即： 、 和高阻状态。
4、数字电路在稳态时，二极管、三极管处于 状态。
5、在逻辑电路中，用 和 表示两种对立的逻辑状态。
6、基本逻辑门电路有三种，即 门电路、 门电路和非门电路。
7、按功能译码器可分为和 两大类。
8、基本RS 触发器中，若S = 0，R = 1时，触发器状态置 。
9、异步计数器是指计数脉冲 加到所有触发器的CP 端，只作用 于 触发器的CP 端。
当计数脉冲到来时，各触发器的翻转时 刻 。
10、同或门和异或门之间的运算是 运算。
11、时序逻辑电路的结构组成通常包含 电路和 电路两部分。
常见时序电路中的存储电路由 构成。
12、JK 触发器Q n+1逻辑函数表达式为： 。
13、计数器除具有计数功能外，还具有 。
14、在优先编码器74LS147中，当输入I 7I 8I 9 = 000时，输出为 。
15、555定时器电路中，当u i1>U R1, u i2>U R2时，基本RS 触发器被置 ， 即输出u 0 = ,同时V 导通，电容 。
16、TTL 与非门的开关速度高是指平均传输延迟时间t p d 。
二、判断题（正确的打“√”,错误的打“×”）（每题3分，共24分）1、具有时钟输入的触发器称为基本RS触发器。
（）2、同步RS触发器中，当脉冲到来时，S = 1，R = 0，触发器状态为0态。
（）3、优先编码器的工作特点是允许同时输入二个或二个以上的编码信号。
（）4、正弦波和方波都是数字信号。
（）5、寄存器的功能是统计输入脉冲的个数。
（）6、由三个开关并联起来控制一只电灯时，电灯的亮或不亮同三个开关的闭合或断开之间的对应关系属于“或”逻辑关系。
（）7、在数字电路中，“1”比“0”大。
电子技术基础考试试题及参考答案
B电子技术基础考试试题及参考答案试题一、填空题 （每空 1 分，共 30 分）1. 硅二极管的死区电压为 V ，锗二极管的死区电压为V 。
2. 常用的滤波电路主要有 、 和 三种。
3. 晶体三极管的三个极限参数为 、 和 。
4.差模信号是指两输入端所施加的是对地大小 ，相位 的信号电压。
5. 互补对称推挽功率放大电路可分成两类：第一类是单电源供电的，称为 电路，并有 通过负载输出；第二类是双电源供电的，称为 电路，输出直接连接负载，而不 需 要 。
6.功率放大器主要用作 ，以供给负载 。
7. 集成稳压电源 W7905 的输出电压为 伏。
8. 异或门的逻辑功能是：当两个输入端一个为 0，另一个为 1 时，输出为 ；而两个输入端均为 0 或均为 1 时，输出为 。
9．(1111)2+(1001) 2=( ) 2 (35)10=( ) 2(1010) 2–(111)2=( ) 2 (11010)2=( ) 10(1110)2×(101) 2=( ) 2 10. 逻辑函数可以用 、 、 等形式来表示。
11. 组合逻辑电路包括 、 、 和加法器等。
二、判断题（下列各题中你认为正确的，请在题干后的括号内打“√”，错误的打“× 。
全打“√”或全打“×”不给分。
每小题 1 分，共 10 分） ” 1. 放大器采用分压式偏置电路，主要目的是为了提高输入电阻。
（ ） 2. 小信号交流放大器造成截止失直的原因是工作点选得太高，可以增大 RI 减小， 从而使工作点下降到所需要的位置。
（ ）3. 对共集电极电路而言，输出信号和输入信号同相。
（ ）4. 交流放大器也存在零点漂移，但它被限制在本级内部。
（ ）5. 同相运算放大器是一种电压串联负反馈放大器。
（ ）6. 只要有正反馈，电路就一定能产生正弦波振荡。
（ ）7. 多级放大器采用正反馈来提高电压放大倍数。
（ ）8. TTL 集成电路的电源电压一般为 12 伏。
电子技术基础考试题(带答案)
电子技术基础试卷一、填空题（每题2分）共40分1、N型半导体多数载流子（电子）。
2、半导体具有热敏特性、光敏特性和（掺杂）。
3、在P型半导体和N型半导体接合面上产生的（带电薄层）叫PN 结。
4、锗二极管的死区电压是（0.2V）。
5、三极管的输入特性是指在（U ce）一定的条件下，I B与U be之间的关系曲线。
6、某三极管β=50，当I B =40µA时，则I C=（2 ）mA。
7、三极管的电流放大作用是指基极电流对集电极电流的（控制）作用。
8、当三极管工作在饱和状态时，发射结正偏，集电结（正偏或零偏）。
9、放大电路是利用晶体三极管的电流控制作，把微弱电信号（不失真的）放大到所需要的数值。
10、在放大器中，直流电源的作用是，一是为电路提供（能源），二是为电路提供工作电压。
11、放大器常用的分析方法有近似估算法和（图解）分析法。
12、放大器的输入电阻希望（大些）好，以减少对信号源的影响。
13、放大器的工作点设置过低，会出现（截至）失真。
14、放大器的直流等效电路一般用来估算（静态工作点）。
15、多级放大器的电压放大倍数等于各级电压放大倍数（之积）。
16、交流负反馈可以改善放大器的（性能）。
17、电压负反馈有稳定（输出电压）的作用。
18、判断反馈性质的方法常用的是（瞬间极性法）。
19、正反馈常用于（震荡电路），使电路容易起振。
20、射极输出器是一种典型的（电压串联）负反馈偏置放大电路。
二、判断题（每题2分）共40分1、甲乙类功率放大器容易产生的失真是截止失真。
（X ）2、功率放大器要求工作稳定的前提下输出功率尽可能的大。
（X ）3、抑制零点漂移是直接耦合放大器的突出问题。
（√）4、共模抑制比（CMRQ=AD/AC）是衡差动放大电路。
（√）5、常用的差动放大电路是由尼电路和具有恒流源的差放电路。
（√）6、振荡电路是外加输入信号后，把直流电能转换成有一定频率和振幅的交流信号的电子电路。
（X ）7、自激振荡电路产生振荡必须满足幅值条件和相位条件。
电子技术基础》考试试卷(附参考答案)
《电子技术基础》考试试卷（附参考答案）一.填空（40分，每题5分）1.负反馈对放大电路性能的影响主要体现在（1）（2）（3）（4），闭环Auf= 。
2.通常使用来判断正负反馈，共射极放大电路反馈信号从基极注入为反馈，从发射极注入为反馈，当输出端短路后，反馈元件上有电压是反馈，若无电压是反馈。
3.负反馈在放大电路中的应用其主要类型有（1），，（2），，（3），（4）。
射极输出器是属于反馈。
4. OCL,OTL是功率放大电路，消除交越失真的方法是，它们电路上的共同特点是，不同点有，实用电路常工作在状态。
5. 集成运放主要功能是，运算电路有（1）（2）（3）（4）；基本转换电路是（1）（2）。
6.功率放大电路的主要任务是，主要要求有（1）（2）（3）（4）。
7.直流稳压电源的功能是，晶体管串联型稳压电路是由，，和四部分电路组成。
8.放大电路设置偏置的目的是，引入负反馈目的是。
功率放大电路的工作状态分为，，。
二.判断（8分，在括号里打“√”或打“X”）1.放大器负反馈深度越大，放大倍数下降越多。
（）2.由集成稳压电路组成的稳压电源其输出电压是不可调节的。
（）3.负反馈能修正信号源的失真。
（）4.直流负反馈的作用可以稳定静态工作点。
（）5.零点漂移是放大器输出不能为零。
（）6.抑制零点漂移最有效的是采用差动放大为输入级。
（）7.放大器引入负反馈可以提高电压放大倍数稳定工作状态。
（）8.集成运放的基本运算是加法和减法运算。
（）三.识读电路（24分，写出电路名称，信号传输方式和所采用的偏置）1. 2.3. 4.5. 6.四.简答（18分）1．指出电路运算功能，并写出运算公式。
（1）.（2）(3). (4).2.简述万用表检测电阻的使用方法。
五.计算（10分）1. 求如图所示放大电路的静态工作点和输入，输出电阻，电压放大倍数。
2.如图所示电路已知Rf=120k,U。
=1.5v,Ui=0.5v。
求R1的大小。
参考答案一，1，提高放大电路工作稳定性（降低了电压放大倍数）减小失真展宽通频带改善输入，输出电阻Au/(1+FAu)。
大学电子技术基础考试题及答案
大学电子技术基础考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑与操作的真值表中，当输入为0时，输出为：A. 0B. 1C. 0或1D. 无法确定答案：A2. 以下哪种元件不是构成数字电路的基本元件？A. 逻辑门B. 电阻C. 晶体管D. 电容器答案：D3. 在模拟电路中，放大器的主要功能是：A. 改变信号的频率B. 改变信号的幅度C. 改变信号的相位D. 改变信号的波形答案：B4. 以下哪种波形不属于数字信号？A. 正弦波B. 方波C. 锯齿波D. 脉冲波答案：A5. 在数字电路中，逻辑非操作的真值表中，当输入为1时，输出为：A. 0B. 1C. 0或1D. 无法确定答案：A6. 以下哪种元件不是构成模拟电路的基本元件？A. 运算放大器B. 二极管C. 逻辑门D. 电感器答案：C7. 在模拟电路中，滤波器的主要功能是：A. 改变信号的频率B. 改变信号的幅度C. 改变信号的相位D. 改变信号的波形答案：A8. 以下哪种波形不属于模拟信号？A. 正弦波B. 方波C. 锯齿波D. 脉冲波答案：B9. 在数字电路中，逻辑或操作的真值表中，当输入全为0时，输出为：A. 0B. 1C. 0或1D. 无法确定答案：A10. 以下哪种元件不是构成数字电路的基本元件？A. 逻辑门B. 电阻C. 晶体管D. 电感器答案：D二、多项选择题（每题3分，共15分）1. 数字电路中常用的逻辑门包括：A. 与门B. 或门C. 非门D. 异或门答案：A, B, C, D2. 模拟电路中常用的放大器类型包括：A. 运算放大器B. 功率放大器C. 音频放大器D. 射频放大器答案：A, B, C, D3. 数字信号的特点包括：A. 离散的B. 连续的C. 有明确的高低电平D. 无明确的高低电平答案：A, C4. 模拟信号的特点包括：A. 离散的B. 连续的C. 有明确的高低电平D. 无明确的高低电平答案：B, D5. 数字电路中的基本逻辑运算包括：A. 逻辑与B. 逻辑或C. 逻辑非D. 逻辑异或答案：A, B, C, D三、填空题（每空1分，共20分）1. 在数字电路中，逻辑与操作的输出只有在所有输入都为_______时才为1。
自学考试_浙江省2015年10月高等教育自学考试电子技术基础(二)试题(02273)
绝密 考试结束前浙江省2015年10月高等教育自学考试电子技术基础(二)试题课程代码:02273请考生按规定用笔将所有试题的答案涂㊁写在答题纸上㊂选择题部分注意事项:1.答题前,考生务必将自己的姓名㊁准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上㊂每小题选出答案后,用铅笔把答题纸上对应题目的答案标号涂黑㊂如需改动,用橡皮擦干净后,再选涂其他答案标号㊂不能答在试题卷上㊂一㊁单项选择题(本大题共15小题,每小题1分,共15分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其选出并将 答题纸 的相应代码涂黑㊂错涂㊁多涂或未涂均无分㊂1.在本征半导体中参入下列哪种元素,就成为N型半导体?A.三价元素B.四价元素C.五价元素D.六价元素2.若三极管处于截止状态,则下列描述正确的是A.发射结反偏㊁集电结正偏B.发射结反偏㊁集电结反偏C.发射结正偏㊁集电结反偏D.发射结正偏㊁集电结正偏3.放大电路中,要降低输出电阻,增强带负载能力可采用A.电压负反馈B.电流负反馈C.并联负反馈D.串联负反馈4.当信号频率f=f L时,放大电路产生的附加相移是A.45ʎB.90ʎC.-45ʎD.-90ʎ5.集成运放在线性应用时,一般工作在A.正反馈B.正负反馈C.负反馈D.开环6.电容三点式晶体振荡器振荡频率决定于A.电阻B.电容C.电感D.晶体7.要使集成稳压器正常工作,必须要A.输入电压大于输出电压B.输入电压大于输出电压一定值C.输入电压小于输出电压D.输入电压等于输出电压8.桥式整流电路流过每个二极管的平均电流为负载电流的A.1/2倍B.2倍C.1/4倍D.4倍9.在下列一组数中,和(87)10数值相等的数是A.(1010110)2B.(130)8C.(1010111)2D.(59)1610.化简逻辑函数F=A(A+B+C)的最简形式为A.AB.BC.A B CD.A+B+C11.液晶显示器简称字符为D.L O D12.关于时序逻辑电路的输出状态描述正确的是A.仅与当前输入状态有关B.与当前输入状态和原来状态都有关C.仅与原来状态有关D.与当前输入状态和原来状态都无关13.在数字电路中,根据电路是否具有反馈记忆功能,为时序逻辑电路的是A.计数器B.编码器C.寄存器D.译码器14.在下列程序存储器的种类中,只能读取不能改写的是A.P R OMB.E2P R OMC.E P R OMD.R OM15.可用来描述最大输入模拟电压与输出二进制数码位数比值的是A.分辨率B.精确度C.转换误差D.转换时间非选择题部分注意事项:用黑色字迹的签字笔或钢笔将答案写在答题纸上,不能答在试题卷上㊂二㊁填空题(本大题共15小题,每小题1分,共15分)16.本征半导体中有空穴和两种载流子㊂17.根据结构不同三极管分为P N P和㊂18.完全对称的差动放大电路对共模信号的放大倍数为㊂19.功率放大电路按晶体管工作状态分,主要可分为三类工作方式㊂20.理想运放的开环电压增益为㊂21.R C 正弦波振荡器中,在ω=ω0时,幅频特性F = ㊂22.三端稳压器L M 7815输出电压为 ㊂23.T T L 数字集成器件内部由 组成㊂24.组合逻辑电路的输出状态决定于 ㊂25.半导体数码管的基本结构就是 ㊂26.R S 触发器的特性方程是Q n +1= ㊂27.译码器有N 个输入信号和M 个输出信号,若为全译码器,则M= ㊂28.计数器和定时器的内部结构是一样的,当对周期性的规则脉冲计数时,称为 ㊂29.R C 基本多谐振荡器输出的脉冲周期约为T= ㊂30.在数字万用表中一般采用 型A D C ㊂三㊁简答题(本大题共小题,每小题分,共分)31.简述放大电路级与级之间的耦合方式有哪几种,并说明各自特点㊂32.三点式正弦波振荡器有哪两种形式,简述各自特点㊂33.化简逻辑函数F =(A +B +C )(A +B +C )㊂34.简述触发器有哪几种常见的逻辑功能形式及各自的动作特点㊂四㊁分析计算题(本大题共5小题,每小题10分,共50分)35.如图所示电路,已知U C C =+12V ,硅半导体三极管β=100,R b 1=30K Ω,R b 2=3K Ω,R e=题35图390Ω,R c =5.1K Ω,R L =2K Ω,C 1,C 2,C 3可视为交流短路㊂试分析和求解:(1)分析电路结构类型;(2)求静态工作点I B ,I C ,U C E ;(3)求r b e 和输入输出电阻r i ,r 0的值;(4)求电压放大倍数A U ㊂36.如图所示电路中,集成运放均为理想运放,试写出U o1,U o2,U o的数学表达式㊂题图37.如图所示电路中,运放A为理想运放㊂(1)请在图中标出运放A的两个输入端的正负极性㊂(2)求满足起振条件的R F的值㊂(3)若振荡器起振后的振荡频率为500H z,求R的值㊂题37图38.对下列Z 函数:Z =AB +AB C +A BC B C {=0要求:(1)列出真值表;(2)用卡诺图化简;(3)写出逻辑表达式并化简;(4)画出化简后逻辑图㊂39.分析如图所示电路并回答问题㊂触发器为T T L 系列,分析时请考虑异步复位信号的作用㊂()写出电路驱动方程;(2)写出电路状态方程;(3)写出电路输出方程;(4)画出电路的有效状态图;(5)该电路具有什么逻辑功能并说明能否自启动㊂题39图。
电子技术基础试题及答案(二)
电子技术基础试题（二）一．填空题（每题3分，共30分）1、PN结的最主要特性是。
2、用万用表测量二极管的正向电阻时，黑表笔接二极管的极，红表笔接二极管的极。
3、晶体三极管在放大电路中，应工作在区，而在数字电路中，应工作在区或区。
4、放大器的静态工作点设置过高，将产生失真，静态工作点设置过低，将产生失真。
5、两级阻容耦合放大电路，第一级的电压放大倍数是50，第二级的电压放大倍数是20，则总电压放大倍数为，总电压增益为。
6、射极输出器引入电压串联负反馈，故其输入电阻，输出电阻。
7、差分放大器的共模抑制比是和之比。
8、“与非”逻辑功能可概括为。
9、触发器是具有功能的逻辑部件，是组成逻辑电路的基本单元电路。
10、当异或门两输入端中，一个为1，一个为0时，输出为。
二．选择题（每小题3分共30分）1．稳压二极管起稳压作用时，应工作在（）A.正向导通区B.截止区C.反向击穿区D.死区2．单相桥式整流电路中，每个二极管承受的最大反向电压是变压器次级绕组电压有效值的（）A .1倍 B.0.9倍 C.2倍 D. 22倍3．如图为Si三极管各个电极的对地电位，则该管工作于（）A 放大区B 饱和区C 截止区D 无法确定4．在同相输入比例运算电路中，负反馈电阻R f=0时，电路为（）A.反相比例运算电路B.电压跟随电路C.加法电路D.减法电路5．为解决功放出现交越失真的问题，应（ ）A 进行相位补偿B 取消功放管的静态工作点偏置C 适当设置功放管的静态工作点D 适当增加负载R L 的值6．如图电路中，设V BE =0，V Z =6V ，R 1=R 2=R P ，则Vo 的可调范围是：( )A.9—18VB.6—12VC.0—6VD.任意可调 7．某方波脉冲宽度为25uS ，则此脉冲的频率为（ ）A.80KHZB.40KHZC.20KHZD.10KHZ 8．下列逻辑表达式中，正确的是（ ）A.A+AB=BB.A+A=1C.AB =A BD.A =A 9．下列数字电路中，不属于组合电路的是（ ）A.编码器B.译码器C.数码寄存器D.全加器 10．一个触发器可以存放（ ）A.4位二进制数B.2位二进制数C.多位二进制数D.１位二进制数三、分析计算题：(每小题10分 共40分) 1．电路如图所示，设V 2＝10V ，稳压管稳压值为V Z=6VV i（1）．正常情况下，V o ＝ Ｖ；（2）．若V 1断路，桥式整流将变成 整流； （3）．若V 1接反，将 ；（4）．若R 的作用是 和调整输出电压；（5）．若由于某种原因造成V O 升高时，I R 将 。
电子技术基础(二)考试试卷(A)及答案
10、任意进制计数器是指计数器的模N=2n 的计数器。
（ ）三、选择题（每题2分，共10分） 1、下列结果正确的是（ ） A. B A AB += B. 11=+CC. B B B =+ 2、下列说法错误的是（ ）A. 1+A=AB. R-S 触发器有两个稳态C.译码是编码的逆过程3、下列特性方程中表示T / 触发器的是 （ ）A. Q n+1＝DB. Q n+1＝n QC. Q n+1＝n n Q T Q T +4、下列逻辑图中表示 Y ＝A ○+B 的是 （ ）（A ） （B ） （C ）5、下面三个数中最大的是（ ）A. （48）10B. （110010）2C. （34）16四、分析思考题（每题6分，共24分） 1、C B A C B A Y +=2、用反馈置数法将同步二进制计数器74LS163转为8进制计数器，如图a 所示。
3、试将T 触发器转换成T ′触发器。
4、根据逻辑表达式画出逻辑图 Y=B A B AO O OQ0Q1Q2Q3D0D1D2D3CT TCT P CPC0CR LD 74LS163五、作图计算题（每题8分，共16分）1、如图所示触发器，已知CP 为连续脉冲，试画出Q 、Q 的波形图，设触发器初态为0。
2、用555定时器构成的单稳态电路如下图所示，图中R=100k Ω，C=10uF ，试计算其输出脉宽T w 。
QQ QCPμFU电子技术期终考试试卷参考答案（A ）一、填空（每空2分，共30分）1、同步、异步2、模拟、数字3、时间、数值4、“0” 、“1”5、110011、010100016、与、或、非7、11100、28二、判断题（每题2分，共20分）1、×2、√3、 ×4、√5、√6、×7、√8、√9、√ 10、× 三、选择题（每题2分，共10分）1、B2、A3、B4、C5、C 四、分析思想题（每题6分，共24分）1、C B A C B A Y += ()CB A AC B =+=2、 3、“14、五、作图计算题（每题8分，共16分） 1、2、Tw=1.1RC=1.1×100×103×10-6=1.1SCPQ。
电子技术基础测试题(含答案)
电子技术基础测试题（含答案）一、单选题（共50题，每题1分，共50分）1、共射极放大电路的交流输出波形下半周失真时为（）失真A、交越B、截止。
C、饱和。
正确答案：C2、与门的逻辑功能是。
A、全高为高。
B、部分高为高。
C、全低为高。
正确答案：A3、射极跟随器的特点是。
A、输入电阻大，输出电阻小。
B、输入电阻小，输出电阻大。
C、输入电阻大，输出电阻大。
正确答案：A4、JK触发器具有（）种逻辑功能。
A、4B、2C、3正确答案：A5、三极管的反向电流ICBO是由（）组成的。
A、多数载流子B、少数载流子。
C、多数载流子和少数载流直。
正确答案：B6、稳压电源是一种将交流电转化成稳定直流电的电路。
A、✔B、×正确答案：A7、多谐振荡器是一种无稳态触发器。
A、×B、✔8、为使电路输入电阻高，输出电阻低，应引入（）A、电流并联负反馈。
B、电流串联负反馈。
C、电压串联负反馈。
正确答案：C9、TTL器件输入脚悬空相当于输入（）电平A、负B、高C、低正确答案：B10、将二进制数1111011写成八进制数应是（）A、173B、1323C、177正确答案：A11、组合逻辑电路的输出与电路的原状态（）A、有关B、无关C、不一定正确答案：A12、PN结两端加正向电压时，那么参加导电的是（）A、既有多数载流子又有少数载流子。
B、少数载流子。
C、多数载流子。
正确答案：C13、逻辑代数运算于普通代数运算结果（）A、有的相同，有的不相同。
B、不想同C、相同正确答案：A14、集成运放在开环情况下，一定工作在非线性区。
A、×B、✔15、数字电路比模拟电路抗干扰能力（）A、强B、相同C、差正确答案：A16、同步二进制计数器一般由t触发器组成。
A、×B、✔正确答案：B17、在由运放组成的电路中运放工作在非线性状态的电路是。
（）A、电压比较器。
B、差值放大器。
C、反相放大器。
正确答案：A18、共射极放大电路的交流输出波形上半周失真时为（）失真A、截止。
电子技术基础试卷二答案.docx
一.填空题1. 真值表、逻辑图、逻辑表达式、卡诺图;2. 0；3. 施密特触发器、单稳态触发器4. 高5. 与、或、非6. 最高7. 同步型、主从型；8. 积分型单稳态9. TTL 、CMOS ;10. 两、0 :二.数制转换（10）：三.化简题: 画出卡诺图答案要点:化简得 r = AC + AZ) 4变量卡诺图四.分析题20分）1.1、写出表达式Y } =~AB Y 2=~BC Y,=CA Y = AB + BC + CA2、画出真值表ABC 0 0 0 0 0 1 0 1 0 0 1 1 1 0 01 0 1 rooo1o 1 (1 1 • 0 0 1)2=(3. 2 ) 16= ( 3 • 12 5) io2、 3、 4、 (8 F ・ F F) l6= ( 1 0 0 0 (2 5.7)z=(ll (+ 1 0 1 1 B)原码=(0 (-1 0 1 0 1 0 B)原码=( )反码=(0 0 10 1111)2=(14 2=(19.B 0 11 )补码反码二(1 0 10 11 0 )补码3、当输入A、B、C中有2个或3个为1时，输出Y为1,否则输出Y为0。
所以这个电路实际上是一种3人表决用的组合电路：只要有2票或3票同意，表决就通过。
2.(1)逻辑表达式Y} = + ㊉B)CV2二A㊉〃㊉C(2)最简与或式：Y} =AB + AC + BCY2 = ABC + ABC + ABC + ABC(3)真值表ABC Y)丫200000001100 1 0100 1 1011 00101 0 1011 1 00111111(4)逻辑功能为：全加器。
五.设计题：1.1、画出真值表ABC Y0 0 000 0 100 1 000 1 111 0 001 0 111 1 011 1 112写出表达式Y = AB + BC-^-CA3画出逻辑图Y2.解：根据题意，得状态转换图如下：Q3Q2 QiQo0000 > 0001 ——> 0010 ——> 0011 ——0100―> 0101/ \ 1LO(X —101K —1010<—1001 <—1000 <—011K —0110 ^ = QA+QAQ I Q OQ5+1 = Q3Q2Q1Q0 + Q2Q1Q0密=QiQo+QiQoQ'Q 亦耳=QaQiQo'% = Q2L = QiQo’K? = Q +Q1Q0Ji = Ki=Qo所以：Jo^Qa’Koi>0010― 0011— 0100— 01011100< ---- 1011< ---- 1010< ----- 1001 < --- 1000 < ---- 0111< ---- 01101101 1110Q3Q2 Q1Q01111——> 0000 ― 00012 1 1六./珂八打严=疙波形如图§所示图5。
电子技术基础考试试题
电子技术基础考试试题一、选择题（每题2分，共20分）1. 以下哪个不是基本的电子元件？A. 电阻B. 电容C. 电感D. 变压器2. 欧姆定律的公式是：A. V = I * RB. V = I / RC. I = V / RD. I = R / V3. 一个电路的总电阻为100Ω，当并联一个50Ω的电阻时，总电阻将：A. 大于100ΩB. 小于100ΩC. 等于100ΩD. 无法确定4. 以下哪个是半导体材料？A. 铜B. 银C. 硅D. 铁5. 一个电路的电流为2A，电压为10V，根据功率公式，该电路的功率是：A. 20WB. 5WC. 10WD. 40W6. 以下哪个不是数字逻辑门？A. ANDB. ORC. NOTD. XOR7. 一个正弦波的频率为50Hz，其周期是：A. 0.02秒B. 0.2秒C. 20秒D. 200秒8. 以下哪个是模拟信号？A. 数字电视信号B. 无线电广播信号C. 计算机数据信号D. 所有选项都是9. 一个电路的功率因数为0.8，其有效功率是视在功率的：A. 80%B. 100%C. 120%D. 200%10. 以下哪个是集成电路的分类？A. 模拟集成电路B. 数字集成电路C. 混合信号集成电路D. 所有选项都是二、填空题（每空2分，共20分）11. 电阻的单位是________。
12. 电流的国际单位是________。
13. 电压源的符号是________。
14. 一个电路的功率因数定义为________与________的比值。
15. 半导体材料的导电性介于________和________之间。
16. 逻辑门的输出状态只有两种，即高电平或________。
17. 一个周期性信号在一个周期内的平均值为________。
18. 模拟信号与数字信号的主要区别在于模拟信号是________变化的，而数字信号是离散的。
19. 集成电路按功能可分为________和________。
电子技术基础试题及答案
电子技术基础试题及答案第一部分：选择题1. 关于电子元器件的描述，以下哪个是正确的？A. 电容器是一种用于储存电能的元器件。
B. 电感是一种用于放大电信号的元器件。
C. 二极管是一种只允许电流单向通过的元器件。
D. 三极管是一种只允许电流双向通过的元器件。
答案：C2. 下列哪个元器件可以实现电流放大功能？A. 二极管B. 电容器C. 电感D. 可变电阻答案：D3. 以下哪个单位用于表示电压？A. 安培B. 瓦特C. 伏特D. 欧姆答案：C4. 下列哪个元器件可以实现电流的控制？A. 二极管B. 三极管C. 电容器D. 电阻答案：B5. 下列哪个元器件可以将交流电转换为直流电？A. 二极管B. 三极管C. 变压器D. 可变电阻答案：A第二部分：填空题1. 控制电流的元器件是________。
答案：晶体管2. 电容器的单位是________。
答案：法拉3. 电路中电流的取向是从______极流向______极。
答案：正，负4. 二极管的一端为________极，另一端为________极。
答案：正，负5. 电阻的单位是________。
答案：欧姆第三部分：解答题1. 简述电流、电压和电阻的关系。
答案：根据欧姆定律，电流等于电压与电阻的比值。
即I = U/R，其中I表示电流，U表示电压，R表示电阻。
2. 请说明什么是直流电和交流电，并提供各自的应用场景。
答案：直流电是电流方向始终不变的电流形式，如电池输出的电流。
交流电是电流方向周期性改变的电流形式，如家庭用电。
直流电在电子设备中常用于供电，如计算机、手机等；交流电在家庭中用于照明、家电使用等。
3. 请简述二极管的工作原理及其应用领域。
答案：二极管是一种具有单向导电特性的元器件。
当二极管正向偏置时，电流能够流动；当反向偏置时，电流无法通过。
其工作原理是利用P型半导体和N型半导体形成的PN结，当正向电压大于二极管的压降时，电流才能够通过。
二极管的应用领域非常广泛，包括通信、电源、光电、调制解调等领域。
电子技术基础试题及答案
电子技术基础考试试题及答案一．填空题：(每题3分,共30分)1、N型半导体又称电子型半导体，它主要靠自由电子导电。
2、NPN型晶体三极管工作在放大状态时，三个极中电位最高的是c极。
PNP型晶体三极管工作在放大状态时，三个极中电位最高的是e 极3、单级共射放大器对信号有放大和反相两个作用。
4、串联负反馈能提高放大器的输入电阻，并联负反馈能降低放大器的输入电阻。
5、差分放大器可以放大差模信号，抑制共模信号。
6、（25）10=（11001）27、逻辑函数F=ABC+A+B+C的逻辑值为 1 。
8、时序逻辑电路的特点是电路任何时刻的输出状态不仅取决于该时刻的输入状态，而且还取决于电路的原有状态。
9、与非门构成的基本RS触发器中，设S=0，R=1时，其输出状态是 1 。
10、能够暂时存放二进制数据的电路称为寄存器。
二．选择题（每题3分，共30分）1．将交流电变换为脉动直流电的电路称为：（ A ）A.整流电路B.滤波电路C.稳压电路D.放大电路2．固定偏置共发射极放大电路中，三极管工作在放大区，如果将Rc 增大，此时三极管为放大状态，则集电极电流Ic将：（B）A.显著减小B.不变C.显著增加D.无法确定3．放大器若要提高输入电阻，降低输出电阻，应引入的反馈类型是：（B ）A.电压并联负反馈B.电压串联负反馈C.电流并联负反馈D.电流串联负反馈4．单管功率放大器，在阻抗匹配时，输出的不失真交流功率达到最大，此时功率放大器的效率为：（C）A.100％B.75％C.50％D.25％5．已知某差动放大电路的差模放大倍数为100，共模放大倍数为2，则共模抑制比K CMR为（C ）A .100 B. 50 C .1/50 D.1/1006．正弦波振荡器的振荡频率f取决于（B）A.放大电路的放大倍数B.反馈网络元件的参数C.正反馈的强弱D.电源电压的高低信号，2，3端悬空，则Y=（B ）A. 0B. 1C .A D. AAA8．要表示十进制数的十个数码需二进制数码的位数至少为（C ） A .2位 B .3位 C. 4 位 D. 5位 9．已知某逻辑门的真值表如图所示，则对应的门的逻辑符号是（ C ） A. B. C. D.10．将JK 触发器J K 两端短接，就可以接成 （ C ）A.RS 触发器B.D 触发器C.T 触发器D.T ’触发器 三、分析计算题：（每题10分，共40分）1．分析下面组合逻辑电路的逻辑功能（要求写出函数表达式，列出真值表）。
电子技术基础试题与答案
电⼦技术基础试题与答案电⼦技术基础试卷⼀、填空题（20分）1、______电路和_______电路是两种最基本的线性应⽤电路。
2、晶体⼆极管具有_______特性。
3、放⼤电路的分析⽅法有______和⼩信号模型分析法。
4、BJT的主要参数是__________。
5、带宽和________是放⼤电路的重要指标之⼀。
6、处理模拟信号的电⼦电路称为_______。
7、把整个电路中的元器件制作在⼀块硅基⽚上，构成特定功能的电⼦电路称为_____电路。
8、在电⼦电路中反馈按极性不同可分为______和_______两种。
9、判断⼀个放⼤电路中是否存在反馈，只要看该电路的输出回路与输⼊回路之间是否存在反馈⽹络，即________。
10、负反馈放⼤电路有四种类型：___________、___________、___________以及___________放⼤电路。
11、放⼤电路的实质都是_______电路。
12、放⼤电路可分为四种类型：_______、_______、_______和_______。
⼆、判断题（1—5题每题2分，6—15题每题1分，共20分）1、图⽰中R引⼈电压并联负反2图题12、图⽰中R电流串联正反馈e1图题2 3、图⽰电路不能振荡图题3 4、图⽰电路不能振荡图题45、图⽰电路中T1为共基极组态，T2为共集电极组态图题56、PN结的单向导电性关键在于它的耗尽区的存在，且其宽度随外加电压⽽变化。
7、齐纳⼆极管是⼀种特殊⼆极管。
8、BJT有NPN和PNP两种类型。
9、图解法能分析信号幅值太⼩或⼯作频率较⾼湿的电路⼯作状态。
10、MOS器件主要⽤于制成集成电路。
11、差分放⼤电路中共模电压增益越⼩，说明放⼤电路的性能越好。
12、放⼤电路中的内部噪声与放⼤电路中个元器件内部载流⼦运动的不规则⽆关。
13、放⼤电路中直流反馈不影响静态⼯作点。
14、负反馈能够改善放⼤电路的多⽅⾯性能是由于将电路的输出量引回到输⼊端与输⼊量进⾏⽐较，从⽽随时对输出量进⾏调整。
电子技术基础测试题
电子技术基础测试题1. 问题一针对电子技术基础的测试题，第一个问题是：什么是电子技术？答案：电子技术是基于电子器件和电子元件的原理和技术，以获取、处理、传输、存储和显示信息为主要目标的技术领域。
它包括电子器件的设计、制造、调试等方面的工作，广泛应用于通信、计算机、自动化控制、医疗器械等领域。
2. 问题二第二个问题是：请解释电流和电压的概念，并说明它们之间的关系。
答案：电流是电荷在电路中流动所形成的电子或者正电荷的流动。
它的单位是安培（A），表示单位时间内通过导体某一点的电荷量。
电压是电子在电路中受到的电势差，是电荷在电场中具有的能量差。
它的单位是伏特（V），表示单位电荷所具有的能量。
电流和电压之间的关系由欧姆定律给出，即电流等于电压与电阻之间的比值。
这可以用公式表示为I = V / R，其中I是电流，V是电压，R是电阻。
3. 问题三第三个问题是：什么是半导体？它有哪些常见的应用？答案：半导体是指在一定温度下，其导电性介于导体和绝缘体之间的材料。
典型的半导体材料有硅和锗。
半导体材料常常通过掺杂、结构设计等方式来改变其导电性能。
半导体在电子技术中有广泛的应用。
其中，最重要的应用之一就是半导体器件的制造，如二极管和晶体管等，它们在电子电路中起到关键的作用。
此外，半导体材料还可用于光电子技术、光伏技术、太阳能电池等领域。
4. 问题四第四个问题是：请解释数字信号和模拟信号的区别，并说明它们的应用领域。
答案：数字信号是以离散的数值来表示的信号，其数值只有有限个数值。
模拟信号是连续变化的信号，可以取得无限个数值。
数字信号在信息处理、通信等领域得到了广泛应用。
由于数字信号可以表示为二进制数，它们在计算机和网络通信中的传输更加方便和可靠。
模拟信号则适用于音频、视频等模拟信号处理方面。
5. 问题五最后一个问题是：什么是逻辑门？请简要介绍几种常见的逻辑门及其功能。
答案：逻辑门是由逻辑电路实现的基本逻辑功能块，以逻辑电平为输入，输出特定的逻辑电平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
科技学校2014年期末统考电子技术基础试卷（预科班）
班级： 姓名： 分数
一、 选择题（每题1.5分，共30分）
1.稳压管的稳压区是其工作在 。
A. 正向导通
B.反向截止
C.反向击穿 2.当温度升高时，二极管的反向饱和电流将 。
A. 增大 B. 不变 C. 减小
3.若要求输出电压V U o 9=，则应选用的三端稳压器为（ ）。
（A ）W7809 （B ）W7909 （C ）W7912 （D ）W7812 4.变压器副边电压有效值为40V ，整流二极管承受的最高反向电压为（ ）。
（A ）20V （B ）40V （C ）56.6V （D ）80V 5.在单相桥式整流电容滤波电路中，若有一只整流管接反，则（ ）。
（A ）变为半波整流 （B ）并接在整流输出两端的电容C 将过压击穿 （C ）输出电压约为2U D （D ）整流管将因电流过大而烧坏
6.用一只直流电压表测量一只接在电路中的稳压二极管的电压，读数只有0.7伏，这表明该稳压管（ ）。
（A ）工作正常 （B ）接反 （C ）已经击穿 （D ）无法判断 7.两个稳压二极管，稳压值分别为7V 和9V ，将它们组成如图所示电路，设输入电压 U 1值是20V ，则输出电压 U 0=（ ）。
（A ）20V （B ）7V （C ）9V （D ）16V
8.若桥式整流电路变压器二次电压为tV sin 210u 2ω=，则每个整流管所承受的最大反向电压为（ ）。
（A ）V 210 （B ）V 220 （C ）20V （D ）V 2
9.两个稳压二极管，稳压值分别为7V 和9V ，将它们用于图所示电路。
设输入电压 U 1值是20V ，则输出电压 U 0为（ ）。
（A ）0.7V （B ）7V （C ）9V （D ）20V
10.在单相桥式整流电路中，如果整流元件全部接反，则发生的现象是（ ）。
A 、 输出电压为零 B 、输出电压极性变反 C 、输出电压不变 D 、整流变压器将变坏
二、 技能题（共70分）
1.电路如图所示，已知u i ＝5sin ωt (V)，二极管导通电压U D ＝0.7V 。
试画出u i 与u O 的波形，并标
出幅值。
（10分）
2.二极管电路如图所示，试判断各图中的二极管是导通还是截止，并求出AB两端电压V AB，设二极管是理想的。
（15分）
3.有一直流电源，其输出电压为110V、负载电阻为55Ω的直流负载，采用单相桥式整流电路（不带滤波器）供电。
试求变压器副边电压和输出电流的平均值，并计算二极管的电流I D和
最高反向电压U DRM。
（10分）
解：
4.试把二极管、电容、电阻正确接在变压器副边和负载之间，使之组成一个单相桥式整流带有滤波器的电路。
（5分）5．电路如下图所示。
已知
2
U有效值足够大，合理连线，构成5V的直流电源电路。
（10分）
6.有一单相桥式整流电路如图所示，其负载电阻ＲL＝180Ω，变压器副边电压为Ｕ2=20Ｖ，试求负载电压ＵL，负载电流ＩL，及每个二极管通过的ＩD和ＵDRm。
（10分）
7.单相桥式整流电路中，不带滤波器，已知负载电阻R＝360Ω，负载电压U O＝90V。
试计算变压器副边的电压有效值U2和输出电流的平均值，并计算二极管的电流I D和最高反向电压U DRM。
（10分）
解：
(a) (b) (c)。
