弹簧蓄能密封圈与普通密封圈的区别
格莱圈
橡胶+聚四氟乙烯
O型圈及聚四氟乙烯圈组合
橡胶圈提供密封力，四氟密封
密封性能良好，适用工矿需要根据选用的材料判断。因聚四氟乙烯几乎耐所有的酸碱，所以格莱圈的适用环境取决于O型圈的选材。
3
星型圈
各种密封材料
星型结构
双作用密封，通过预压缩力和系统压力实现密封。
通过选择不同特性的材料，基本可以时间对所有的液体、气体和化学品的密封。使用受压力与速度的限制。
弹簧蓄能密封圈与传统密封圈的区别

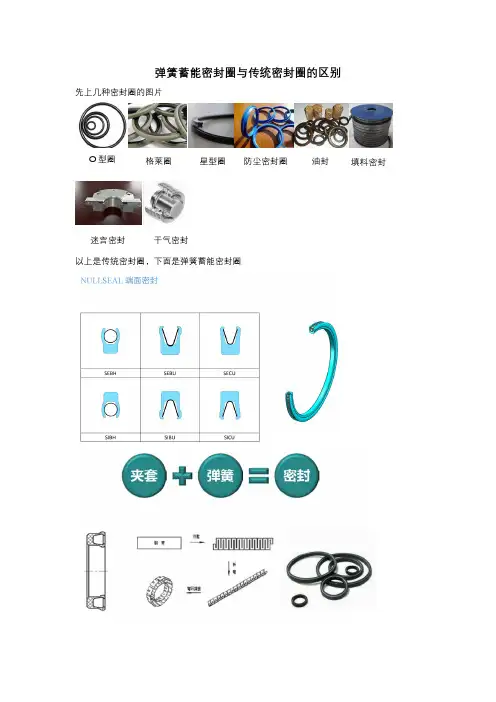

先上几种密封圈的图片
以上是传统密封圈，下面是弹簧蓄能密封圈
区别
序号
名称
外形
选材
结构
密封原理
特性
1
O型圈
各种橡胶
O型橡胶圈
依靠橡胶的压缩变形密封
密封性能良好，适用工矿需要根据选用的材料判断。如，乙丙胶不能用在食品；丁晴胶，不宜用在臭氧环境；硅橡胶，不宜用在油品、溶剂、浓缩酸等。
化学稳定、自润滑、耐磨、制造简单、装填方便。
7
弹簧蓄能密封
高分子材料+游丝合金
C型；V型；M型
依靠弹簧蓄力和系统压力压迫高分子材料密封
耐酸碱、耐腐蚀、耐氧化，可在-200~300℃范围内使用。密封效果好，寿命长。一种选择适用多种工况。
4
防尘
多种密封材料
矩形、倒角、足型、J型；单作用、双作用等
过盈密封唇密封。
只能防尘；需要与其他密封件配合使用。
5
油封
各种密封材料
代表结构：双唇油封；薄壁的金属件与橡胶件的组合
过盈密封唇密封。
润滑油的密封，密封性能良好，重量轻、耗材少
6填料Biblioteka 封毛毡、石棉盘根多环或螺旋状多层结构
OmniSeal 圣戈班弹簧蓄能密封圈二世界说明书
OmniSeal®圣戈班能密封圈弹簧蓄圣戈班集团总部，法国Les Miroirs美国加利福尼亚州GardenGrove比利时Kontich中国上海闵行波兰Kolo日本Suwa德国Willich巴西Vinhedo过去的可靠证明...弹簧蓄能系统压力弹簧蓄能工作条件下的OmniSeal®400A密封圈密封圈夹套材料用在密封夹套上圣戈班F l u o r o l o y®复合材料由高性能聚合物树脂制成，此类树脂经过复合加工之后可在各种密封环境中获得最佳性能。
以下为我们最常推荐使用的合成物，并适用于大多数情况。
多年来，圣戈班密封圈已经开发了500多种用于各种独特密封应用的密封材料，我们仍将继续不断配置和开发新型材料。
材料代码颜色说明及推荐用途温度范围摩擦系数磨损系数*拉伸强度(psi/MPa)延伸率(%)硬度（邵氏D）°F°CA01白色纯P TF E。
特别适合用于轻型到中等动态服务以及静态应用。
有限的耐磨损和耐热性。
低气体渗透率。
良好的低温特性。
中等到极端的真空应用。
符合FDA标准要求。
-346 至+500-210 至+2600.097,5004,000(27.6)30058A02白色改性P TF E。
特别适合用于轻型到中等动态和静态应用。
有限的耐磨损和耐热性。
低气体渗透率。
良好的低温特性。
中等到极端的真空应用。
符合FDA标准要求较高的抗蠕变和抗咬合性能。
-346 至+572-210 至+3000.096,0004,800(33.1)45058A05黑色聚合物填充P TF E。
在高温高压和高转速下具有卓越的耐磨性。
特别适合用于水和水基溶液。
在干燥或恶劣润滑条件下表现较好。
对软金属有研磨作用。
-346 至+572-210 至+3000.0912,000(13.8)17064A08棕褐色聚合物填充P TF E。
卓越的耐热性和耐磨性。
无研磨性。
建议用于软金属上的中速到高速动态应用。
KDAS组合密封圈
