巴氏计量槽渠长设计

巴氏计量槽设计计算方法

巴氏计量槽1.设计参数Q max =56400m 3/s(K=1.41)，最高秒流量为0.653m 3/s 。

2.设计计算2.1上游渠道上游渠道流速V 1取0.9m/s ，水深H 1取0.6m ，则 =⨯==6.09.0653.011max H V Q B 1.2 (m) 上游渠道长度 L 1=2.5B=2.5*1.2=3 (m)2.2计量槽基本尺寸（1）咽喉宽度W 。

计量槽咽喉宽度取渠道宽度的0.5倍，则 W=0.45B=0.5*1.2=0.6 (m)（2）校核上游渠道宽度B 1B 1=1.2W+0.48=1.2*0.6+0.48=1.2 (m)（3）渐扩段出口宽度B 2B 2=W+0.3=0.6+0.3=0.9 (m)（4）下游渠道水深。

下游与上游的水深比取0.6，则下游渠道水深H 2=0.6H 1=0.6*0.6=0.36 (m)（5）上游渐缩段长度CC=0.5W+1.2=0.5*0.6+1.2=1.5 (m)（6）上游水位观测孔位置。

上游渐缩段渠道壁长度为 =+⎪⎭⎫ ⎝⎛-=+⎪⎭⎫ ⎝⎛-=22225.126.02.12C W B A 1.53 (m)水位观测孔位置D=2A/3=2*1.53/3=1.02 (m)（7）巴氏槽长度。

咽喉段长度0.6m,下游渐宽段长度0.9m,巴氏槽长度L2=C+0.6+0.9=1.5+0.6+0.9=3 (m)3.下游渠道长度L3=5B=5*1.2=6 (m)4.上下游渠道及巴氏槽总长度L=L1+L2+L3=3+3+6=12 (m)L/B=12/1.2=10≥10,符合要求。

5.巴氏计量槽的工程内容：平面尺寸L*B=17.2m*2.6m,渠道宽1.2m,最大有效水深 2.4m，采用超声波水位计，测量范围采用0.5-1.5m,精度为0.001。

巴氏计量槽设计计算方法

巴氏计量槽之勘阻及广创作1.设计参数Qmax=56400m3/s(K=1.41)，最高秒流量为0.653m3/s 。

2.设计计算2.1上游渠道上游渠道流速V1取0.9m/s ，水深H1取0.6m ，则=⨯==6.09.0653.011max H V Q B 1.2 (m) 上游渠道长度 L1=2.5B=2.5*1.2=3 (m)（1）咽喉宽度W 。

计量槽咽喉宽度取渠道宽度的0.5倍，则 W=0.45B=0.5*1.2=0.6 (m)（2）校核上游渠道宽度B1B1=1.2W+0.48=1.2*0.6+0.48=1.2 (m)（3）渐扩段出口宽度B2B2=W+0.3=0.6+0.3=0.9 (m)（4）下游渠道水深。

下游与上游的水深比取0.6，则下游渠道水深H2=0.6H1=0.6*0.6=0.36 (m)（5）上游渐缩段长度CC=0.5W+1.2=0.5*0.6+1.2=1.5 (m)（6）上游水位观测孔位置。

上游渐缩段渠道壁长度为=+⎪⎭⎫ ⎝⎛-=+⎪⎭⎫ ⎝⎛-=22225.126.02.12C W B A 1.53 (m) 水位观测孔位置D=2A/3=2*1.53/3=1.02 (m)（7）巴氏槽长度。

咽喉段长度0.6m,下游渐宽段长度0.9m,巴氏槽长度L2=C+0.6+0.9=1.5+0.6+0.9=3 (m)3.下游渠道长度L3=5B=5*1.2=6 (m)4.上下游渠道及巴氏槽总长度L=L1+L2+L3=3+3+6=12 (m)L/B=12/1.2=10≥10,符合要求。

5.巴氏计量槽的工程内容：平面尺寸L*B=17.2m*2.6m,渠道宽1.2m,最大有效水深2.4m ，采取超声波水位计，丈量范围采取0.51.5m,精度为0.001。

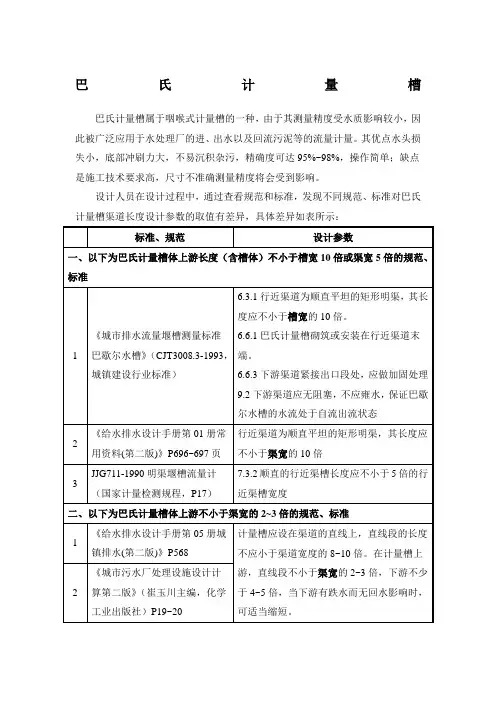

巴氏计量槽渠长设计

巴氏计量槽
巴氏计量槽属于咽喉式计量槽的一种，由于其测量精度受水质影响较小，因此被广泛应用于水处理厂的进、出水以及回流污泥等的流量计量。其优点水头损失小，底部冲刷力大，不易沉积杂污，精确度可达95%~98%，操作简单；缺点是施工技术要求高，尺寸不准确测量精度将会受到影响。
设计人员在设计过程中，通过查看规范和标准，发现不同规范、标准对巴氏计量槽渠道长度设计参数的取值有差异，具体差异如表所示：
7.3.2 顺直的行近渠槽长度应不小于5倍的行近渠槽宽度
二、以下为巴氏计量槽体上游不小于渠宽的2~3倍的规范、标准
1ห้องสมุดไป่ตู้
《给水排水设计手册第05册城镇排水(第二版)》P568
计量槽应设在渠道的直线上，直线段的长度不应小于渠道宽度的8~10倍。在计量槽上游，直线段不小于渠宽的2~3倍，下游不少于4~5倍，当下游有跌水而无回水影响时，可适当缩短。
2
《城市污水厂处理设施设计计算第二版》（崔玉川主编，化学工业出版社）P19~20
标准、规范
设计参数
一、以下为巴氏计量槽体上游长度（含槽体）不小于槽宽10倍或渠宽5倍的规范、标准
1
《城市排水流量堰槽测量标准巴歇尔水槽》（CJT 3008.3-1993，城镇建设行业标准）
6.3.1 行近渠道为顺直平坦的矩形明渠，其长度应不小于槽宽的10倍。
6.6.1巴氏计量槽砌筑或安装在行近渠道末端。
6.6.3下游渠道紧接出口段处，应做加固处理
9.2下游渠道应无阻塞，不应雍水，保证巴歇尔水槽的水流处于自流出流状态
2
《给水排水设计手册第01册常用资料(第二版)》 P696~697页
行近渠道为顺直平坦的矩形明渠，其长度应不小于渠宽的10倍
3

巴氏计量槽设计计算方法之欧阳体创编

巴氏计量槽1.2.设计参数Q max =56400m 3/s(K=1.41)，最高秒流量为0.653m 3/s 。

3.设计计算2.1上游渠道上游渠道流速V 1取0.9m/s ，水深H 1取0.6m ，则 =⨯==6.09.0653.011max H V Q B 1.2 (m)上游渠道长度 L 1=2.5B=2.5*1.2=3 (m)2.2计量槽基本尺寸（1）咽喉宽度W 。

计量槽咽喉宽度取渠道宽度的0.5倍，则 W=0.45B=0.5*1.2=0.6 (m)（2）校核上游渠道宽度B 1B 1=1.2W+0.48=1.2*0.6+0.48=1.2 (m)（3）渐扩段出口宽度B 2B 2=W+0.3=0.6+0.3=0.9 (m)（4）下游渠道水深。

下游与上游的水深比取0.6，则下游渠道水深H 2=0.6H 1=0.6*0.6=0.36 (m)（5）上游渐缩段长度CC=0.5W+1.2=0.5*0.6+1.2=1.5 (m)（6）上游水位观测孔位置。

上游渐缩段渠道壁长度为=+⎪⎭⎫ ⎝⎛-=+⎪⎭⎫ ⎝⎛-=22225.126.02.12C W B A 1.53 (m) 水位观测孔位置D=2A/3=2*1.53/3=1.02 (m)（7）巴氏槽长度。

咽喉段长度0.6m,下游渐宽段长度0.9m,巴氏槽长度L 2=C+0.6+0.9=1.5+0.6+0.9=3 (m)3.下游渠道长度L 3=5B=5*1.2=6 (m)4.上下游渠道及巴氏槽总长度L=L 1+L 2+L 3=3+3+6=12 (m)L/B=12/1.2=10≥10,符合要求。

5.巴氏计量槽的工程内容：平面尺寸L*B=17.2m*2.6m,渠道宽1.2m,最大有效水深2.4m ，采用超声波水位计，测量范围采用0.5-1.5m,精度为0.001。

巴氏计量槽设计计算方法

巴氏计量槽设计计算方法Prepared on 21 November 2021巴氏计量槽1.设计参数Q max =56400m 3/s(K=1.41)，最高秒流量为0.653m 3/s 。

2.设计计算2.1上游渠道上游渠道流速V 1取0.9m/s ，水深H 1取0.6m ，则 =⨯==6.09.0653.011max H V Q B 1.2 (m) 上游渠道长度 L 1=2.5B=2.5*1.2=3 (m)2.2计量槽基本尺寸（1）咽喉宽度W 。

计量槽咽喉宽度取渠道宽度的0.5倍，则 W=0.45B=0.5*1.2=0.6 (m)（2）校核上游渠道宽度B 1B 1=1.2W+0.48=1.2*0.6+0.48=1.2 (m)（3）渐扩段出口宽度B 2B 2=W+0.3=0.6+0.3=0.9 (m)（4）下游渠道水深。

下游与上游的水深比取0.6，则下游渠道水深H 2=0.6H 1=0.6*0.6=0.36 (m)（5）上游渐缩段长度CC=0.5W+1.2=0.5*0.6+1.2=1.5 (m)（6）上游水位观测孔位置。

上游渐缩段渠道壁长度为=+⎪⎭⎫ ⎝⎛-=+⎪⎭⎫ ⎝⎛-=22225.126.02.12C W B A 1.53 (m) 水位观测孔位置D=2A/3=2*1.53/3=1.02 (m)（7）巴氏槽长度。

咽喉段长度0.6m,下游渐宽段长度0.9m,巴氏槽长度L 2=C+0.6+0.9=1.5+0.6+0.9=3 (m)3.下游渠道长度L 3=5B=5*1.2=6 (m)4.上下游渠道及巴氏槽总长度L=L 1+L 2+L 3=3+3+6=12 (m)L/B=12/1.2=10≥10,符合要求。

5.巴氏计量槽的工程内容：平面尺寸L*B=17.2m*2.6m,渠道宽1.2m,最大有效水深2.4m ，采用超声波水位计，测量范围采用0.5-1.5m,精度为0.001。

巴氏计量槽渠长设计

7.3.2顺直的行近渠槽长度应不小于5倍的行近渠槽宽度
二、以下为巴氏计量槽体上游不小于渠宽的2~3倍的规范、标准
1
《给水排水设计手册第05册城镇排水(第二版)》P568
计量槽应设在渠道的直线上，直线段的长度不应小于渠道宽度的8~10倍。在计量槽上游，直线段不小于渠宽的2~3倍，下游不少于4~5倍，当下游有跌水而无回水影响时，可适当缩短。
6.6.3下游渠道紧接出口段处，应做加固处理
9.2下游渠道应无阻塞，不应雍水，保证巴歇尔水槽的水流处于自流出流状态
2
《给水排水设计手册第01册常用资料(第二版)》P696~697页
行近渠道为顺直平坦的矩形明渠，其长度应不小于渠宽的10倍
3
JJG711-1990明渠堰槽流量计（巴氏计量槽体上游长度（含槽体）不小于槽宽10倍或渠宽5倍的规范、标准
1
《城市排水流量堰槽测量标准巴歇尔水槽》（CJT3008.3-1993，城镇建设行业标准）
6.3.1行近渠道为顺直平坦的矩形明渠，其长度应不小于槽宽的10倍。
6.6.1巴氏计量槽砌筑或安装在行近渠道末端。
巴氏计量槽
巴氏计量槽属于咽喉式计量槽的一种，由于其测量精度受水质影响较小，因此被广泛应用于水处理厂的进、出水以及回流污泥等的流量计量。其优点水头损失小，底部冲刷力大，不易沉积杂污，精确度可达95%~98%，操作简单；缺点是施工技术要求高，尺寸不准确测量精度将会受到影响。
设计人员在设计过程中，通过查看规范和标准，发现不同规范、标准对巴氏计量槽渠道长度设计参数的取值有差异，具体差异如表所示：
2
《城市污水厂处理设施设计计算第二版》（崔玉川主编，化学工业出版社）P19~20

巴氏计量槽渠长设计

标准、规范
设计参数
一、以下为巴氏计量槽体上游长度（含槽体）不小于槽宽10倍或渠宽5倍的规范、标准
1
《城市排水流量堰槽测量标准巴歇尔水槽》（CJT，城镇建设行业标准）
行近渠道为顺直平坦的矩形明渠，其长度应不小于槽宽的10倍。
巴氏计量槽砌筑或安装在行近渠道末端。
下游渠道紧接出口段处，应做加固处理
下游渠道应无阻塞，不应雍水，保证巴常用资料(第二版)》 P696~697页
行近渠道为顺直平坦的矩形明渠，其长度应不小于渠宽的10倍
3
JJG 711-1990 明渠堰槽流量计（国家计量检测规程，P17）
顺直的行近渠槽长度应不小于5倍的行近渠槽宽度
二、以下为巴氏计量槽体上游不小于渠宽的2~3倍的规范、标准
巴氏计量槽
巴氏计量槽属于咽喉式计量槽的一种，由于其测量精度受水质影响较小，因此被广泛应用于水处理厂的进、出水以及回流污泥等的流量计量。其优点水头损失小，底部冲刷力大，不易沉积杂污，精确度可达95%~98%，操作简单；缺点是施工技术要求高，尺寸不准确测量精度将会受到影响。
设计人员在设计过程中，通过查看规范和标准，发现不同规范、标准对巴氏计量槽渠道长度设计参数的取值有差异，具体差异如表所示：
1
《给水排水设计手册第05册城镇排水(第二版)》P568
计量槽应设在渠道的直线上，直线段的长度不应小于渠道宽度的8~10倍。在计量槽上游，直线段不小于渠宽的2~3倍，下游不少于4~5倍，当下游有跌水而无回水影响时，可适当缩短。
2
《城市污水厂处理设施设计计算第二版》（崔玉川主编，化学工业出版社）P19~20

巴氏计量槽设计计算方法

巴氏计量槽设计计算方
法
IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
巴
氏计量槽
1.设计参数 Q max =56400m 3
/s(K=，最高秒流量为s 。

2.设计计算
上游渠道上游渠道流速V 1取s ，水深H 1取，则
=⨯==6.09.0653.011max H V Q B (m) 上游渠道长度L 1==*=3(m)
计量槽基本尺寸
（1）咽喉宽度W 。

计量槽咽喉宽度取渠道宽度的倍，则
W==*=(m)
（2）校核上游渠道宽度B 1
B 1=+=*+=(m)
（3）渐扩段出口宽度B 2
B 2=W+=+=(m)
（4）下游渠道水深。

下游与上游的水深比取，则下游渠道水深 H 2==*=(m)
（5）上游渐缩段长度C
C=+=*+=(m)
（6）上游水位观测孔位置。

上游渐缩段渠道壁长度为
=+⎪⎭⎫ ⎝⎛-=+⎪⎭⎫ ⎝⎛-=22
225.126.02.12C W B A (m) 水位观测孔位置
D=2A/3=2*3=(m)
（7）巴氏槽长度。

咽喉段长度,下游渐宽段长度,巴氏槽长度
L2=C++=++=3(m)
3.下游渠道长度
L3=5B=5*=6(m)
4.上下游渠道及巴氏槽总长度
L=L1+L2+L3=3+3+6=12(m)
L/B=12/=10≥10,符合要求。

5.巴氏计量槽的工程内容：平面尺寸L*B=*,渠道宽,最大有效水深，采用超声波水位计，测量范围采用精度为。

(完整版)巴氏计量槽设计计算方法

巴氏计量槽1.设计参数3，最高秒流量为3Q max=56400m/s(K=1.41) 0.653m /s 。

2. 设计计算2.1 上游渠道上游渠道流速 V1取 0.9m/s ，水深 H1取 0.6m，则Qmax 0.653 1.2 (m)B0.9 0.6V1H 1上游渠道长度L 1=2.5B=2.5*1.2=3 (m)2.2 计量槽基本尺寸（1）咽喉宽度 W。

计量槽咽喉宽度取渠道宽度的 0.5 倍，则W=0.45B=0.5*1.2=0.6 (m)（2）校核上游渠道宽度 B1B1=1.2W+0.48=1.2*0.6+0.48=1.2 (m)（3）渐扩段出口宽度B2B2=W+0.3=0.6+0.3=0.9 (m)（4）下游渠道水深。

下游与上游的水深比取0.6 ，则下游渠道水深H2=0.6H1=0.6*0.6=0.36 (m)（5）上游渐缩段长度 CC=0.5W+1.2=0.5*0.6+1.2=1.5 (m)（6）上游水位观测孔位置。

上游渐缩段渠道壁长度为B W 21.2 0.62A C 2 1.52 1.53 (m)2 2水位观测孔位置D=2A/3=2*1.53/3=1.02 (m)（7）巴氏槽长度。

咽喉段长度 0.6m, 下游渐宽段长度 0.9m, 巴氏槽长度L2=C+0.6+0.9=1.5+0.6+0.9=3 (m)3. 下游渠道长度3L =5B=5*1.2=6 (m)4. 上下游渠道及巴氏槽总长度L=L 1+L2+L3=3+3+6=12 (m)L/B=12/1.2=10 ≥10, 符合要求。

5. 巴氏计量槽的工程内容：平面尺寸L*B=17.2m*2.6m, 渠道宽1.2m, 最大有效水深 2.4m，采用超声波水位计，测量范围采用0.5-1.5m,精度为0.001。

巴氏计量槽设计计算方法
