SOI的简介及其制备技术

SOI的简介及其制备技术

题目(中) SOI的简介及其制备技术(英) The introduction and preparation technology SOI姓名与学号指导教师 _年级与专业所在学院SOI的简介及其制备技术[摘要]SOI材料被誉为“二十一世纪硅集成电路技术”的基础,他可以消除或者减轻体硅中的体效应、寄生效应以及小尺寸效应等,在超大规模集成电路、光电子等领域有广阔的应用前景。

介绍了主要隔离、智能隔离、硅片玻璃以及外延层转移等集中主要的制备SOI材料的方法以及近期相关的研究成果。

本文将以初学者为对象,简单地介绍SOI极其制备技术。

[关键词] SOI 硅材料多孔硅多晶硅键合技术[正文]SOI简介SOI,全称:Silicon-On-Insulator,即绝缘衬底上的硅,也称为绝缘体上的硅。

SOI技术是在顶层硅和背衬底之间引入了一层埋氧化层,是一种具有独特的“Si/绝缘层/Si”三层结构的新型硅基半导体材料。

它通过绝缘埋层(通常)实现了器件和衬底的全介质隔离。

为SiO2下面就SOI的发展、优点、分类以及发展前景进行简单介绍。

虽然SOI技术出现了很久,但是取得突破性进展是在20世纪80年代后期。

以SOI材料具有了体硅等其他硅材料所无法比拟的优点:1)速度高----全耗尽SOI器件具有迁移率高、跨导大、寄生电容小等优点使SOI CMOS 具有极高的速度特性。

2)功耗低----全耗尽SOI器件漏电流小,静态功耗小;结电容与连线电容均很小,动态功耗小。

3)集成密度高----SOI采用介质隔离,不需要制备体硅CMOS电路的阱等复杂隔离工艺,器件最小间隔仅取决于光刻和刻蚀技术的限制。

4)成本低----SOI技术除了衬底材料成本高于硅材料外,其他成本均低于体硅。

SOI CMOS 的制造工艺比体硅至少少3块掩模板,减少13~20%的工序。

5)抗辐照特性好---全介质隔离结构,彻底消除体硅电路中的闩锁效应。

且具有极小的结面积,因此具有非常好的抗软失效,瞬时辐照和单粒子翻转能力。

SOI技术及其设备

SOI技术及其设备

i et geup naenrd cd n ci qime tr t ue . j n i o
Ke wo d : i c n o — s lt r e h o o y Ul at i — O1: tan d s i o O1 Bi e m lw; rv t y r s S l o — n I u ao c n l g ; t -h n S i n t r S r i e l n S ; gb a f ic o P iae
束流 专用 氧 离子注入 机 。
关键词:s I 0 技术;超薄 S I O ;应 变硅 s I 0 ;大束流;专用氧离子注入机
中图分类号 :T 3 5 3 文献标识码:A 文章编号:1 0 - 5 7 2 0 ) 0 0 4 - 3 N 0 . 0 4 4 0 (0 6 0 - 0 3 0
tc n lg ,  ̄ ie ic n S c n lg n s q ime t u h a i e m o p i aeo y e n e h oo y s an dsl o Ol e h oo ya di up n c sbgb a f w r t x g ni i t te s l v o
采用 S I O 技术 的 0 2 m .2
C O s 艺 量产 化 M S7 上
Pw r P 7 5 o e C 0
处 量 器
采用 S 1 O 技术 的 0 1 m .8
C O 一 s 艺 量产 化 MS 8 上 C O s 艺黾 产化 MS 8 工
l H o e zPwr G
况 ,I M已采 用 s I技 术量产 多种 处理 器 。至 今 , B 0 术节点推进 至 1 ' 这表 明在 6 /节 点以后必须 采 6/1 1 / / 5nl l O 和应变硅两项 sI 0 技术已步入实用化阶段。s I 0 器件广泛用于高 用上述两项技 术 ,同时也说 明采用 SI C向纳 米尺度 发展有着 深远 的意 义 。 速 ,低 功耗和变高可靠 电路 ,应用领域 已从宇航 、 技 术对推动 I

SOICMOS工艺及产品介绍

SOICMOS工艺及产品介绍

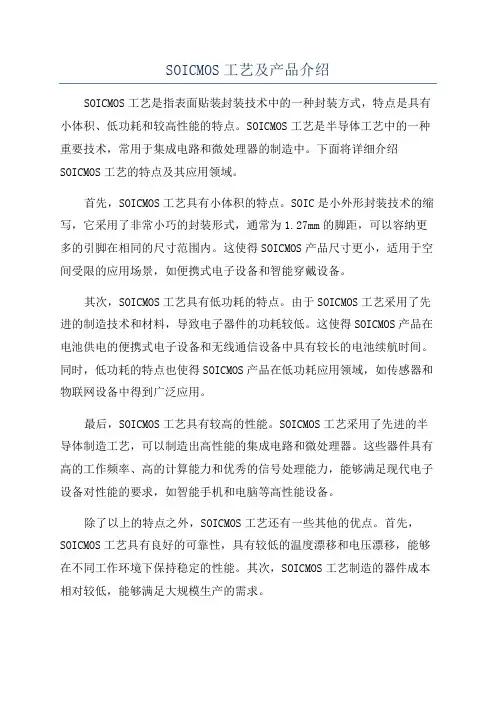

SOICMOS工艺及产品介绍SOICMOS工艺是指表面贴装封装技术中的一种封装方式,特点是具有小体积、低功耗和较高性能的特点。

SOICMOS工艺是半导体工艺中的一种重要技术,常用于集成电路和微处理器的制造中。

下面将详细介绍SOICMOS工艺的特点及其应用领域。

首先,SOICMOS工艺具有小体积的特点。

SOIC是小外形封装技术的缩写,它采用了非常小巧的封装形式,通常为1.27mm的脚距,可以容纳更多的引脚在相同的尺寸范围内。

这使得SOICMOS产品尺寸更小,适用于空间受限的应用场景,如便携式电子设备和智能穿戴设备。

其次,SOICMOS工艺具有低功耗的特点。

由于SOICMOS工艺采用了先进的制造技术和材料,导致电子器件的功耗较低。

这使得SOICMOS产品在电池供电的便携式电子设备和无线通信设备中具有较长的电池续航时间。

同时,低功耗的特点也使得SOICMOS产品在低功耗应用领域,如传感器和物联网设备中得到广泛应用。

最后,SOICMOS工艺具有较高的性能。

SOICMOS工艺采用了先进的半导体制造工艺,可以制造出高性能的集成电路和微处理器。

这些器件具有高的工作频率、高的计算能力和优秀的信号处理能力,能够满足现代电子设备对性能的要求,如智能手机和电脑等高性能设备。

除了以上的特点之外,SOICMOS工艺还有一些其他的优点。

首先,SOICMOS工艺具有良好的可靠性,具有较低的温度漂移和电压漂移,能够在不同工作环境下保持稳定的性能。

其次,SOICMOS工艺制造的器件成本相对较低,能够满足大规模生产的需求。

SOICMOS工艺的应用领域非常广泛。

首先,它被广泛应用于消费电子产品中,如智能手机、平板电脑和电视等。

其次,SOICMOS工艺还被用于工业自动化设备和仪器仪表中,如工业控制器、机器人和测试设备等。

此外,SOICMOS工艺还被应用于医疗设备、汽车电子和航空航天等领域。

总结起来,SOICMOS工艺是一种具有小体积、低功耗和较高性能的封装技术。

自热效应

自热效应

AlN
AlN凭借其优异的材料性能,成为替代Si02作为SOI埋氧化层 材料的热门选择。
小结
AlN材料具有热导率高、电阻率大、击穿场强高、热膨胀系 数与硅相近等优良性能,更是优异的介电和绝缘材料。 用AlN取代二氧化硅作SOI的绝缘埋层可以显著削弱自加热 效应,提高SOI技术在高温、大功耗电路方面的应用。
为此建立新型的 SOI 埋层结构 SOANN(Silicon On Aluminum Nitride with Nothing),即用AlN代替传统的热 Si02材料,并在SOI埋氧化层中引入空洞散热通道。
SOANN结构
用AlN做为SOI埋氧化层的材料,降低了晶格温度,有效抑制 了自热效应。埋氧化层中的空洞,可以进一步提供散热通道, 使埋氧化层的介电常数下降,减小了电力线从漏端通过埋氧 到源端的耦合,有效抑制了DIBL(DrainInduction Barrier Lower)效应。
SOI-CMOS器件的自热效应
汇报人:陈珊珊
2016-3-4
1 SOI介绍
2
自热效应
目录
总结 控制措施 3
4
1
SOI
SOI(Silicon一On一Insulator,绝缘衬底上的硅)技术是指在
绝缘衬底上形成一层单晶硅薄膜,或是单晶硅薄膜被绝缘层 (通常是SiO2)从支撑的硅衬底中分开而形成的材料结构。 这种技术可实现器件有源区与衬底完全隔离,从而消除一般 体硅CMOS器件中衬底对器件工作时的影响。
展望
随着SOI技术的应用更加广泛,对于自热效应所产生影响的 研究将会继续下去,不仅仅在器件层次,还要提高到集成电 路层次以及各种特殊电路的层次。技术的不断进步,新的 SOI结构以及新的SOI材料将会不断的推出,自热效应对相关 器件带来的负面影响将会被逐步缩小,进一步促进SOI器件 的应用与发展!

soi 的用法 -回复

soi 的用法 -回复

soi 的用法-回复Soi 是一个泰国方言词汇,源于泰语的"สุด " (soot)一词,意为"艳丽" 或"亮丽"。

在旅游行业中经常用来形容热闹繁华的地区或场所。

随着时间的推移,soi 不仅仅用于旅游行业,而且在其他领域也得到了广泛的应用。

本文将逐步介绍soi 的用法和涵义。

首先,soi 最初是用于描述泰国的街道和巷弄的。

在泰国,街道通常以编号命名,而soi 则是用来描述与主要街道相连的小巷。

这些小巷通常充满了商店、摊位和居民家庭。

出于这个原因,soi 通常与热闹、拥挤和活力的地方相关联。

然而,随着时间的推移,soi 的应用范围不再局限于泰国街道。

它已逐渐成为一个更广泛的词汇,用来形容人们所在的环境或情境。

在这种情况下,soi 的含义可以根据具体的上下文而有所不同。

它可以用来描述一个热闹的聚会、一个繁忙的工作场所,或者一个充满活力和创造力的社区。

此外,soi 还可以用来描述个人的特质或风格。

当一个人被形容为"soi" 时,这意味着他或她的外表或个性非常吸引人。

这个词可以用来形容某人的时尚品味、独特的风格或魅力。

在社交媒体上,人们经常使用soi 来形容自己或其他人的时尚造型或外貌。

尽管soi 在泰国广泛使用,但其使用范围并不局限于这个国家。

在国际旅游业中,soi 已经成为一个有力的推销热闹地区的词汇。

许多旅行社和酒店使用soi 来描述他们所在的地理位置或周围环境,以吸引游客。

在其他领域,soi 也可以用来形容一个具有活力和创新精神的企业或活动。

总结起来,soi 是一个源自泰语的词汇,用于形容热闹、亮丽和充满活力的地方。

它可以应用于泰国的街道和巷弄,也可以被用于描述其他场所、个人特质或企业。

无论在旅游行业还是其他领域,soi 都是一个非常有用和多功能的词汇。

无论你想形容一个地方有多么热闹,或者称赞某人的时尚风格,soi 都是一个可以使用的词汇。

8寸soi硅光晶圆键合8寸铌酸锂晶圆

8寸soi硅光晶圆键合8寸铌酸锂晶圆

8寸soi硅光晶圆键合8寸铌酸锂晶圆下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 介绍在当今半导体和光电行业中,8寸SOI硅光晶圆和8寸铌酸锂晶圆都扮演着重要角色。

网络结构SOI七层结构

网络结构SOI七层结构

网络结构SOI七层结构SOI(System on Internet)七层结构,是一种用于网络架构的组织模式。

SOI七层结构包含了七个不同的层级,每个层级都有自己的功能和责任。

这样的层级结构可以使网络系统更加模块化,便于管理和维护。

本文将对SOI七层结构进行详细介绍。

第一层:物理层物理层是SOI七层结构的最底层,负责处理传输媒介和数字信号传输。

它的主要任务是将数字信号转换为传输介质能够接受的模拟信号,并将模拟信号转换为数字信号。

在物理层中,常见的设备包括网卡、光纤、网线等。

第二层:数据链路层数据链路层负责将物理层传输的数据划分成一个个数据帧,并对其进行控制,确保数据的可靠传输。

数据链路层的核心是MAC(Media Access Control)地址,它用于识别不同的网络设备。

常见的数据链路协议有以太网、令牌环等。

第三层:网络层网络层负责将数据链路层传输的数据包进行路由选择和转发。

这意味着网络层可以根据不同的目标地址来决定数据包的路径,以最优的方式将数据包传输到目标节点。

在网络层中,常见的协议有IP (Internet Protocol)协议。

第四层:传输层传输层负责在源节点和目标节点之间建立可靠的数据传输通道。

它可以对数据进行分段、重组和重传,并且可以提供差错检测和纠正功能。

传输层的常见协议包括TCP(Transmission Control Protocol)和UDP(User Datagram Protocol)。

第五层:会话层会话层的主要功能是建立、管理和终止网络中的会话。

它可以控制多个用户之间的通信,并处理诸如同步和身份验证等问题。

会话层通常使用一些协议来实现,如SIP(Session Initiation Protocol)和FTP (File Transfer Protocol)。

第六层:表示层表示层负责将数据在不同系统之间进行格式和编码的转换,以确保数据的可读性和可识别性。

它还可以对数据进行加密和解密,以提供数据的安全性。

纳米结构的硅绝缘材料(SOI)波导

纳米结构的硅绝缘材料(SOI)波导
应 , 。 等
目前 已实 现 的 S I 导 基 本 都 是 条 形 波 导 , O 波 其 中包 括 脊 形 波 导 (ig aeud ) 和 埋 入 型 r ew vgie d
1 硅波 导 中拉 曼 效 应
根 据 已 报 道 数 据 , 波 导 中 的 拉 曼 增 益 系 数 硅
以 及 拉 曼 增 益 都 很 高 。硅 中 受 激 拉 曼 散 射 ( R ) S S
收 稿 日期 :2 0 -4 2 0 70 —0
基金 项 目 :国家 自然科 学基 金 ( 0 7 16) 国家 基金 委创 薪群 体 ( 0 6 B 2 9 0 16 4 2 ; 20 C 9 10 ) 作者 简 介 :张舜元 ( 9 5 ) 女 , 建厦 门人 , 18 . , 福 中国科 学技 术大学 本 科生 , 中科 院量 子信 息 重 点实 验 室 , 研究 方 向 : 光 子 晶体 光纤 及量 子信 息 。 Emalb b n m i ut. d . n — i:o a@ al s eu c . c
和技 术上 的进 步 。最后 总结 B I 级 上 的 硅 波 导 的 研 究 现 状 以及 发 展 潜 力 。 N量
关键 词 :硅绝缘 材 料 ( O ) 拉 曼效 应 ; 四波 混频 ( WM) 群速 度 色散 ( D) S I; F ; GV
中 图分类 号 :0 3 41 文 献 标 识 码 :A
1[

层 单 晶硅 薄 膜 , 者 是 单 晶 硅 薄 膜 被 一 绝 缘 层 或
( 常 是 SO ) 支 撑 的 硅 衬 底 中 分 开 这 样 结 构 通 i: 从 晶体 管 的理 想 衬 底 材 料 。原 因 : 来 S l晶 片 的 近 O 费 用 持 续 在 降 低 , 硅 在 通 信 波 段 也 可 作 为 有 效 且

SOI工艺技术ppt

SOI工艺技术ppt

SOI工艺技术在光电子行业的应用
总结词
新兴领域、生物医学、传感技术。
详细描述
SOI工艺技术在其他新兴领域的应用也不断扩展,如生物医学中的基因测序和药物研发,传感技术中的化学和生物传感器等。
SOI工艺技术在其他领域的应用
05
SOI工艺技术的发展趋势和前景
薄膜集成电路和混合集成电路的进步
耐高温集成电路的突破
上表面检测
对打磨后的SOI芯片进行检测,以确保表面质量和尺寸精度符合要求。
上表面处理
03
SOI工艺技术的优势和挑战
SOI工艺技术的优势
SOI材料的导热性好、绝缘层可防止静电干扰,因此可实现高性能的集成电路。
高性能
抗辐射
低功耗
高可靠性
SOI材料可有效阻挡宇宙射线或放射性物质的辐射影响,因此适用于军事、航空航天等高性能计算
SOI工艺技术的应用场景
物联网
智能终端
5G通信
02
SOI工艺技术的制造流程
选择高质量的基板,如单晶硅片,以确保制造出的SOI芯片具有良好的性能和可靠性。
基板选择
通过特定的清洗剂和清洗工艺,去除基板表面的污垢和污染物,以减少不良影响。
基板清洗
将清洗后的基板干燥,确保表面无水分和其他杂质。
技术难度大
SOI工艺技术需要严格控制材料和制造过程,技术难度较大。
生产难度大
SOI材料对生产环境要求较高,需要严格控制生产环境中的湿度、温度和空气质量等因素。
04
SOI工艺技术的应用案例
总结词
广泛应用、高集成度、高性能。
详细描述
SOI工艺技术在微电子行业的应用非常广泛,由于其高集成度和高性能的特点,被广泛应用于高速集成电路、高耐压集成电路、低功耗集成电路等。

soi fet nmos电路等效

soi fet nmos电路等效

SOI FET NMOS电路等效一、背景介绍SOI(Silicon-on-Insulator)技术是近年来在半导体器件制造领域取得重大突破的一种先进技术。

SOI技术以绝缘层为衬底,将硅薄膜直接生长在绝缘层上,形成具有较低漏电流、低电容和高速特性的SOI器件。

其中,SOI场效应晶体管(FET)是SOI技术中的重要应用之一。

二、FET NMOS电路的基本特性FET(Field Effect Transistor)是一种三极管,由栅极、漏极和源极组成。

NMOS(N-type Metal-Oxide-Semiconductor Field-Effect Transistor)是以n型半导体为基础制造的FET。

NMOS电路主要用于数字电路中,具有高的开关速度和较低的功耗。

在SOI技术中,NMOS电路的等效模型和传统的CMOS(Complementary Metal-Oxide-Semiconductor)电路有一定差异,需要进行适当的等效处理。

三、SOI FET NMOS电路的等效理论1. SOI FET NMOS电路的等效模型在SOI技术中,NMOS电路的等效模型需要考虑到SOI结构的特殊性,包括绝缘层的影响、二维电荷分布等因素。

SOI FET NMOS电路的等效模型与传统NMOS电路的等效模型有所不同,需要进行适当的简化和修正。

2. SOI FET NMOS电路的等效处理方法针对SOI FET NMOS电路的特殊结构和工作原理,可以采用不同的等效处理方法。

可以通过使用适当的SOI NMOS器件等效模型进行仿真分析,以验证其在SOI技术下的性能表现。

也可以通过实际测试和数据采集,对SOI FET NMOS电路的实际特性进行评估和分析。

四、SOI FET NMOS电路等效的应用1. SOI FET NMOS电路在RF集成电路中的应用由于SOI技术具有较低的电容和较高的工作频率特性,SOI FET NMOS电路在射频(RF)集成电路中具有广泛的应用前景。

SOI的名词解释

SOI的名词解释

SOI的名词解释SOI,具体指的是“Silicon-on-Insulator”的缩写,即绝缘体上的硅。

这是一种在硅晶片上使用绝缘层作为衬底的技术,在当今集成电路领域中扮演着重要的角色。

SOI技术的应用使得硅晶片能够更好地实现高性能、低功耗和高集成度。

一、SOI技术的背景早期的集成电路技术中,晶片是建立在硅衬底上的,通过封装和接线实现电路功能。

然而,随着晶体管不断缩小,硅晶片上的晶格缺陷和热漂移等问题日益凸显。

SOI技术的出现为这些问题提供了解决途径。

二、SOI技术的原理SOI技术利用一层薄薄的绝缘层(通常是二氧化硅)将硅层和衬底层隔离开来,形成硅层-绝缘层-衬底层的结构。

绝缘层的存在可以有效地减少晶格缺陷,同时提高硅层的电子迁移率。

这样一来,SOI技术改善了晶体管的性能,并且降低了漏电流,从而减少了功耗。

三、SOI技术的优势1. 提高性能:SOI技术减少了晶格缺陷和跨区晶体管的互相影响,从而提高了晶体管的开关速度和导通电流。

2. 降低功耗:SOI技术的绝缘层减少了电路中的漏电流,可以降低功耗,延长电池使用寿命。

3. 减少互损耗:在传统晶片中,晶体管之间会相互干扰,导致互损耗。

而SOI技术中的绝缘层有效隔离了晶体管,减少了互损耗。

4. 抗辐射能力强:绝缘层可以有效阻止辐射对晶体管的影响,提高了晶体管的抗辐射能力。

这使得SOI技术在航空航天和核电等领域有较广泛的应用。

四、SOI技术的应用领域1. 移动设备:SOI技术的低功耗和高性能特点,使其成为用于手机、平板电脑等移动设备制造的理想选择。

2. 高性能计算:SOI技术的高开关速度和较低的能耗,使其在高性能计算领域中被广泛采用,用于构建超级计算机等。

3. 高频通信:SOI技术可以实现高频信号的快速传输,并且具有较低的功耗和较好的抗干扰能力,因此在无线通信和射频电路领域有着重要的应用。

4. 光电子器件:SOI技术可以实现光电子器件的集成,例如光调制器、光放大器等,推动了光子学在通信和传感器等领域的应用。

soi工艺技术fs

soi工艺技术fs

soi工艺技术fsSOI(Silicon on Insulator)工艺技术是一种在硅基片上形成有绝缘层的技术。

SOI工艺技术的主要优势是降低功耗,提高性能和可靠性。

该技术在半导体行业中得到广泛应用,特别是用于高速、低功耗的集成电路设计和制造。

本文将对SOI工艺技术进行详细介绍。

SOI工艺技术通过在硅基片上引入绝缘层来改善晶体管的性能。

绝缘层的存在可以降低晶体管之间的串扰效应,减少漏电流以及耗散功率。

同时,绝缘层还可以提供更好的隔离性能,降低模拟和数字电路之间的互相干扰。

SOI技术还可以减小抖动和时钟抖动,提高传输速率。

SOI工艺技术有几种不同的实现方式,包括SIMOX (Separation by IMplantation of OXygen)、ELTRAN (Epitaxial Layer Thin film RESurfacing), Unibond和Smart Cut。

SIMOX是最早开发成功的SOI技术,通过将氧离子注入到硅基片中并进行高温热处理,使氧离子形成氧化层,形成绝缘层。

ELTRAN则是在硅基片上生长薄硅层,通过化学机械抛光将外部的氧化硅层去除,剩下的薄硅层就成为绝缘层。

Unibond是将两个硅基片通过化学键合技术结合在一起,并加工使其中一个基片上的硅层变薄,成为绝缘层。

Smart Cut则是通过加热暴露在离子注入过程中形成的氧化层,使其产生应力而发生剥离,从而形成绝缘层。

SOI工艺技术的应用非常广泛。

在移动设备领域,SOI技术可以提供低功耗、高集成度的芯片解决方案。

此外,SOI技术还可以应用于射频电路、高速通信、模拟电路以及光电子器件等领域。

SOI技术的快速晶体管、高集成度和低耗散功率使其成为新一代芯片设计和制造的理想选择。

然而,SOI技术也有一些挑战和局限性。

首先,SOI工艺技术的成本相对较高,制造过程更加复杂。

其次,SOI技术对杂质的敏感度较高,对晶体管特性和可靠性产生影响。

新型高可靠硅集成电路SOI

新型高可靠硅集成电路SOI

的质量还可进一 步提高
表1 :各种 S l O 技术概况 材料
SM0 I X
S DB FP S IO
中文名
往氧隔离
硅片直 接键台 多孔硅隔离
缺陷 硅膜厚度 『 成熟 I密度 的控{ } f 程度 f +
什 十 一 0
+ + —

I 一 0
维普资讯
新型高可靠硅集成电路 S I O
信息产 业部 7 4厂高缓I裎 唧 9 S 是英文Sl o —O Is ltr OI ic n n n uao 的简称 , i 意为绝缘衬 于凌字 冯 玉薄 型 。位错密度越低 ,材料 质量越好 。 目前 已能提供位错 密 度小于 l 'r 、直径大干 2 0 T的 S I ci Ol 0 ml i O 商用材料 。如果 采用多重注 入和多重退 火工艺制备S I O 材料 . I X材料 SMO
氧离予往 ^

尚温j 基走
l :)
Sl O
[== >
凰 2: s × 备过 程示 意 雷 0 制
为 是 2 世纪 的硅 l 集成 电路技术
匣1 :绝 蝽 辛 底 上 的硅 的 两种 基 蕾 结 构 }
S DB是英文硅片直接键 合 ( i c n Sl o —wae rc i fr Die t B n ig 的简称 。 o dn ) 它是将 经过镜面 抛光的两个硅片热生长

SMO I N Ls ar e
E e m b a
注 氧、氨 隔离 J 一 激 光再结晶
电子 束 再 结 晶
l 0

而S 材料性 能好 . OI
成 本低 , 与硅集 成 工艺 完垒 相容 它

SOI技术成为主流

SOI技术成为主流

20多年前,I B M在其高端0.25µm工艺处理器上首次应用了基于S O I技术的商用器件,该技术首先来自蓝宝石上硅的衬底。

现在,基于S O I技术的产品(图1)已经遍布了服务器、微处理器、打印设备、游戏设备、网络和存储设备以及诸如手表和汽车电子这样的超低功耗产品,这些产品对器件速度、功能性以及低功耗都有着特殊的要求。

I B M半导体技术平台(佛蒙特州,Essex Junction)的副总裁Mark Ireland表示:“由于SOI技术本身的独特性以及客户强烈的兴趣,在每个技术节点上,我们都能兴奋的发现,S O I产品的市场规模正在逐步扩大。

”为了推动市场的扩展,SOI工业协会(SOI Industry Consortium,德州Austin)于2007年成立,其25个成员分别来自代工厂、设备制造商、I D M以及独立设计机构。

实施必要的基础设施以及环境友好的系统才能推动S O I逐步成为主流技术。

SOI的独特性体硅技术在单晶硅衬底上制造器件,而在S O I衬底的硅表面下方嵌入了二氧化硅层。

相对于体硅器件,这种衬底结构可以极大的降低漏电流和功耗,具有明显的性能优势。

I B M内部对于45n m体硅器件和S O I器件的比较表明:相同漏电流下,SOI器件性能相对于体硅器件提高了30%。

Ireland表示:“如果产品设计上对性能并没有如此高的要求,我们就可以将这种优势转化为低功耗”。

实验表明,相同性能下,功耗可以降低40%。

进一步的研究证明,SOI技术本身具有更低的瞬态失效率,相对于体硅技术,瞬态失效方面可以改善5~7倍。

更进一步来讲,基于S O I衬底的器件具有更优的温度敏感性,因此可以工作在高温环境下。

并且,由于消除了寄生在F E T间的寄生双极器件,因此避免了闩锁效应。

SOI技术在加工工艺方面还具有一些优势,例如:不需要繁琐的隔离工艺或者注入深度较深的n型或p型沟道离子注入。

随着技术进一步等比例缩小,体硅工艺需要在离子注入和S T I (浅沟槽隔离工艺)工艺模块中增加额外的工艺步骤,而这些都是SOI技术所不需要的。

关于CMOS、FinFET、SOI器件的介绍和比较

关于CMOS、FinFET、SOI器件的介绍和比较

关于CMOS、FinFET、SOI器件的介绍和比较作者:殷宪锐Abstract:真空管的发明是电子工业发展的重要动力。

但在二战之后,由于对分立元件的需求增多,设备的复杂性和功耗显著增加,而设备的性能却不断下降,其中一个例子就是波音B-29,由300~1000个真空管组成。

每个附加组件会降低系统可靠性并增加故障排除时间。

1947年,来自于贝尔实验室的John Baden,William Shockley和Watter Brattain发明了锗晶体管。

1950年,Shockley开发了第一个双极结晶体管(BJT)。

与真空管相比,晶体管更可靠,功效高,尺寸更小。

1958年,德州仪器的杰克·基尔比(Jack Kilby)搭建了第一个集成电路,由两个双极晶体管组成,该晶体管连接在单片硅片上,从而启动了“硅时代”。

早期IC使用双极晶体管。

由于有更多的静态功耗,BJT的这一缺点是一个难以克服的问题。

这意味着即使在电路没有打开的情况下也会产生电流,限制了可以集成到单个硅芯片中的晶体管的数量。

1963年,飞兆半导体的Frank Wanlass和CTSah 公布了第一个逻辑门,其中n沟道和p沟道晶体管用于互补对称电路配置。

这就是今天所谓的CMOS。

它的静态功耗几乎为零。

在接下来的几年中,CMOS制程的改进使得电路速度不断提高,芯片的封装密度和性价比进一步改进。

本篇文章会具体的讨论Bulk-Si CMOS技术、SOI和FinFET,以及相关的解决方案。

Key Words:晶体管, Mosfet, SOI, FinFET以下会先后就几方面介绍CMOS,FinFet和SOI,其中包含他们各自的结构,和优缺点,以及一些发展的过程。

最后,将呈现它们彼此间的比较。

MOSFET概述这里主要讨论CMOS的核心单元,即MOSFET或简单MOS的基本结构和重要的术语。

MOS结构根据通道类型,MOS主要分为两种结构:n沟道和p沟道MOS。

一种soi mosfet器件及其制备方法

一种soi mosfet器件及其制备方法

一种soi mosfet器件及其制备方法(最新版)目录1.引言2.SOI MOSFET 器件的概述3.SOI MOSFET 器件的制备方法4.SOI MOSFET 器件的优势与应用5.结论正文【引言】在现代电子科技领域,半导体器件的研究与应用已经取得了举世瞩目的成果。

其中,MOSFET(金属 - 氧化物 - 半导体场效应晶体管)器件作为半导体器件的重要种类之一,在集成电路、光电子器件等领域有着广泛的应用。

而 SOI(硅 - 氧化物 - 硅)MOSFET 器件,凭借其独特的结构和优异的性能,逐渐成为半导体产业的研究热点。

本文将对 SOI MOSFET 器件及其制备方法进行详细介绍。

【SOI MOSFET 器件的概述】SOI MOSFET 器件是一种结构特殊的 MOSFET 器件,其基本结构包括n 型硅、氧化物层和 p 型硅。

其中,n 型硅作为源极和漏极材料,p 型硅作为栅极材料。

氧化物层作为绝缘层,隔离源极和栅极,防止电流流过。

SOI MOSFET 器件具有高电流密度、低功耗、高可靠性等优点,适用于高速、高频、低电压等应用场景。

【SOI MOSFET 器件的制备方法】SOI MOSFET 器件的制备方法主要包括以下步骤:1.硅片准备:选用高品质的硅片作为基底,并对硅片进行清洗、抛光等表面处理。

2.氧化物层生长:在硅片表面生长一层厚度适中的氧化物层,作为绝缘层。

3.薄膜沉积:在氧化物层上沉积一层薄的 n 型硅或 p 型硅薄膜,作为源极、漏极或栅极材料。

4.光刻:利用光刻技术,将源极、漏极和栅极材料进行刻蚀,形成所需的结构。

5.掺杂:对源极、漏极和栅极材料进行掺杂,以改变其导电性质。

6.金属沉积与连接:在源极、漏极和栅极上沉积一层金属薄膜,并利用金属导线将各个电极连接起来。

7.封装:对器件进行封装,保护内部结构并提高散热性能。

【SOI MOSFET 器件的优势与应用】SOI MOSFET 器件具有以下优势:1.优异的电学性能:由于采用氧化物层作为绝缘层,SOI MOSFET 器件具有较高的电流密度和较低的功耗。

SOI的简介及其制备技术

SOI的简介及其制备技术

题目(中)SOI的简介及其制备技术(英) The introduction and preparation technology SOI姓名与学号指导教师 _年级与专业所在学院SOI的简介及其制备技术[摘要]SOI材料被誉为“二十一世纪硅集成电路技术”的基础,他能够排除或减轻体硅中的体效应、寄生效应和小尺寸效应等,在超大规模集成电路、光电子等领域有广漠的应用前景。

介绍了要紧隔离、智能隔离、硅片玻璃和外延层转移等集中要紧的制备SOI材料的方式和近期相关的研究功效。

本文将以初学者为对象,简单地介绍SOI极为制备技术。

[关键词] SOI 硅材料多孔硅多晶硅键合技术[正文]SOI简介SOI,全称:Silicon-On-Insulator,即绝缘衬底上的硅,也称为绝缘体上的硅。

SOI技术是在顶层硅和背衬底之间引入了一层埋氧化层,是一种具有独特的“Si/绝缘层/Si”三层结构的新型硅基半导体材料。

它通过绝缘埋层(一样)实现了器件和衬底的全介质隔离。

为SiO2下面就SOI的进展、优势、分类和进展前景进行简单介绍。

尽管SOI技术显现了好久,可是取得冲破性进展是在20世纪80年代后期。

以SOI材料具有了体硅等其他硅材料所无法比拟的优势:1)速度高----全耗尽SOI器件具有迁移率高、跨导大、寄生电容小等优势使SOI CMOS 具有极高的速度特性。

2)功耗低----全耗尽SOI器件漏电流小,静态功耗小;结电容与连线电容均很小,动态功耗小。

3)集成密度高----SOI采纳介质隔离,不需要制备体硅CMOS电路的阱等复杂隔离工艺,器件最小距离仅取决于光刻和刻蚀技术的限制。

4)本钱低----SOI技术除衬底材料本钱高于硅材料外,其他本钱均低于体硅。

SOI CMOS 的制造工艺比体硅至少少3块掩模板,减少13~20%的工序。

5)抗辐照特性好---全介质隔离结构,完全排除体硅电路中的闩锁效应。

且具有极小的结面积,因此具有超级好的抗软失效,瞬时辐照和单粒子翻转能力。

mos的结构分类

mos的结构分类

mos的结构分类一、引言MOS(Metal-Oxide-Semiconductor)是指金属-氧化物-半导体结构,是一种常见的半导体器件结构。

该结构广泛应用于集成电路和传感器等领域。

本文将从MOS的结构分类入手,介绍不同类型的MOS结构及其特点。

二、MOS的结构分类1. NMOS(N-channel MOS)结构NMOS结构中,半导体材料为p型,形成一个与之相接的n型区域。

n型区域被称为沟道(channel),两侧分别为源极(source)和漏极(drain)。

沟道下方是一个绝缘层,通常是二氧化硅(SiO2),它与金属电极(gate)形成一对电容。

当在门极上加上正电压时,形成的电场将使沟道导电,从而实现电流的流动。

2. PMOS(P-channel MOS)结构PMOS结构与NMOS结构相反,半导体材料为n型,形成一个与之相接的p型区域。

p型区域仍被称为沟道,而源极和漏极的类型与NMOS结构相反。

绝缘层和金属电极的组成方式与NMOS结构相同。

与NMOS不同的是,当在门极上加上负电压时,沟道导电,实现电流的流动。

3. CMOS(Complementary MOS)结构CMOS结构是将NMOS和PMOS结构集成在一起。

在CMOS中,NMOS和PMOS互补工作,通过控制门极电压的正负,可以实现对沟道导通的控制。

CMOS结构具有功耗低、抗干扰能力强等优点,是现代集成电路中最常用的结构之一。

4. SOI(Silicon-On-Insulator)结构SOI结构是在传统MOS结构的基础上引入了绝缘层。

绝缘层可以是氧化硅、氮化硅等材料,它可以有效隔离沟道和基底,减少电子的散射和功耗损失。

SOI结构具有抗辐射、抗噪声等特点,在高温、高频和低功耗的应用中有广泛的应用前景。

三、MOS结构的应用领域1. 集成电路(IC)MOS结构的集成电路广泛应用于计算机、通信、消费电子等领域。

CMOS结构由于其低功耗、高可靠性等优点,成为现代集成电路的主要制造工艺。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

泄露电流
• 体硅技术:在mos管理想的电流-电压特性中,当 Vgs小于Vt时,Id为0。而实际情况是,当Vg<Vt时, MOS晶体管处于表面弱反型状态(与开启时的强反 型有区别),这个区域叫做亚阈值区。由于亚阈 值区沟道中存在反型载流子,因而此时Id很小, 但不为0,此电流称为亚阈值电流。
• SOI技术:全耗尽SOI器件中,陡直的亚阈值斜率 接近理想水平,泄露电流很小,因此,静态功耗 很小;结电容降低且具有极小的连线电容,因此 动态功耗也大大降低。
集成密度高,成本低
• SOI技术:电路采用介质隔离,它不需要制备体硅 CMOS电路的阱等复杂隔离工艺,器件最小间隔仅 仅取决于光刻和刻蚀技术的限制,集成密度大幅 度提高。 • SOI技术:除衬底材料比体硅材料价格高之外,其 他成本均低于体硅。SOI CMOS电路的制造工艺比 典型体硅工艺至少少用三块掩膜版,减少13%-20% 的工序;由于电路尺寸缩小,相同电路的芯片面 积可降低1.8倍,浪费的面积可减少30%以上。
闩锁效应
• 体硅技术:闩锁效应是指CMOS器件所固有的寄生 双极晶体管被触发导通,在电源和地之间存在一 个低阻通路,大电流,导致电路无法正常工作, 甚至烧毁电路。
• SOI技术:采用全介质隔离结构,彻底消除了体硅 CMOS电路的闩锁效应,且具有极小的结面积,因 此具有非常好的抗软失效,瞬时辐照和单粒(粒 子)翻转能力。
工作速度
• 体硅技术:从源极到漏极的电流受栅极电压的控 制,在信号转换时源极和漏极周围的区域的局部 电荷必需耗尽,转换速度下降。同时,晶体管和 硅接触的区域会聚集大量的电荷,形成输入电容 和杂散电容,这样会导致器件工作频率的降低。
• SOI技术:整个晶体管被氧化层隔离,源极和漏极 周围被耗尽的区域较小,信号转换速度得到提高, 驱动电压可以降低。SOI晶体管和二氧化硅接触的 区域不再有电荷出现,整个芯片的工作效率也随 之提高。
si
si
f
f
抛物线近似模型
• 在边界条件为 解得: 的情况下,
• 微分后,得到表面最低势:
抛物线近似模型
• 最低电势在沟道中所处的位置为:
• 从式子中可以看到 越大,短沟道效应越 小,减小 t si t ox 有利于增大 ,降低短 沟道效应。
f
f
短沟道效应
• 体硅技术:如果沟道长度缩短,源结与漏结耗尽 层的厚度可与沟道长度比拟时,沟道区的电势分 布将不仅与由栅电压及衬底偏置电压决定的纵向 电场EX有关,而且与由漏极电压控制的横向电场 EY也有关。 • SOI技术:短沟道效应较小,不存在体硅CMOS电路 的体穿通问题,能自然形成浅结,泄露电流较小, 亚阈值曲线陡直,表面全耗尽SOI结构特别适合于 超亚微米器件。
抛物线近似模型
抛物线近似模型
• 二维泊松方程:
在低漏压下,对于垂直方面的电势采样 抛物线近似分布有:
抛物线近似模型
• 其中 C0 ( y ) C1 ( y ) • 边界条件为:
C2 ( y )
都是y的函数
• 其中 sy ( y ) sb ( y ) 分别为正界面和背界 面的表面势
抛物线近似模型
• SOI技术 :迁移率高,这是因为反型层较厚,器 件纵向电场小,从而表面散射作用降低。寄生电 容小,寄生电容主要来自隐埋层电容,远小于体 硅MOSFET中的电容,它不随器件等比例缩小而改 变,且SOI的结电容和连线电容都很小,因而SOI CMOS电路具有极好的速度特性,这一优势随着 ULSI技术向深亚微米水平发展,变得越来越突出。
•ቤተ መጻሕፍቲ ባይዱ
V fbf
分别为硅膜正面和背面的平带 V sub 为衬底电压,从而得到 电压,
V fbb
抛物线近似模型
• 假设隐埋氧化层的电容 C / t 远小于正 面氧化层栅氧化层电容。C / t 和硅膜 电容 C / t 可近似表示为:
box ox box ox ox ox
si
SOI技术
器件尺寸缩小带来一系列问题
• • • • • 1.闩锁效应 2.短沟道效应 3.窄沟道效应 4.非常数表面迁移率效应 5.热电子效应
克服上述效应,采取的措施
• • • • 1.栅工程 采用高介电常数的新型绝缘介质材料 2.沟道工程和超浅结技术 使用外延沟道工程和特殊的源、漏结构 3.新型器件 SOI是最佳选择之一
SOI技术
• SOI:Silicon-On-Insulator • 绝缘衬底上的硅
SOI技术的特点
• • • • • • • 1.迁移率高 2.泄露电流小 3.短沟道效应较小 4.消除了闩锁效应 5.速度增加 6.集成密度高 7.成本低
迁移率
• 体硅技术:当栅极电压较高时,发现载流子迁移 率下降,这是因为UGS 较大时,垂直于表面的纵 向电场也较大,载流子在沿沟道作漂移运动时与 Si-SiO2界面发生更多的碰撞,使迁移率下降。
相关文档
