step7 FB41的PID参数说明
FB41所有参数解释及调整方法
LMN_OFF： REAL：PID输出值偏置值（OFFSET）；
I_ITLVAL： REAL：PID的积分初值；有I-ITL-ON选择有效；
DISV ： REAL：允许的扰动量，前馈控制加入，一般不设置；
B：部分输出参数说明：
LMN ： REAL：PID输出；
LMN_HLM： REAL：PID上极限，一般是100%；
LMN_LLM： REAL：PID下极限；一般为0%，如果需要双极性调节，则需设置为-100%；（正负10V输出就是典型的双极性输出，此时需要设置-100%）；
PV_FAC： REAL：过程变量比例因子
PV_OFF： REAL：过程变量偏置值（OFFSET） LMN_FAC： REAL： PID输出值比例因子；
D_SEL ： BOOL：微分选择位，该位ON时，选择D（微分）控制有效；一般的控制系统不用；
CYCLE ： TIME：PID采样周期，一般设为200MS；
SP_INT： REAL：PID的给定值；
PV_IN ： REAL：PID的反馈值（也称过程变量）；
PV_PER： WORD：未经规格化的反馈值，由PEPER-ON选择有效；（不推荐）
附录：PID的调整可以通过“开始—>SIMATIC->STEP7->PID调整”打开PID调整的控制面板，通过选择不同的PID背景数据块，调整不同回路的PID参数。
LMN_P ： REAL：PID输出中P的分量；（可用于在调试过程中观察效果）
LMN_I ： REAL：PID输出中I的分量；（可用于在调试过输出中D的分量；（可用于在调试过程中观察效果）
C：规格化概念及方法：
D：PID的调整方法：
用Step7中FB41实现PID控制
SLC A&D CS
May 2004
1
本文中所讨论的功能块（SFB41/FB41，SFB42/FB42，SFB43/FB43）仅仅是使用于S7和C7的CPU中的循环中断程序中。该功能块，定期计算所需要的数据，保存在指定的DB中（背景数据块）。允许多次调用该功能块。CONT_C块与PULSEGEN块组合使用，可以获得一个带有比例执行机构脉冲输出的控制器（例如，加热和冷却装置）。
6.1.1
SFB/FB“CONT_C”（连续控制器）用于使用连续的I/O变量在SIMATIC S7控制系统中控制技术过程。你可以通过参数打开或关闭PID控制器，以此来控制系统。通过参数赋值工具，可以很容易地做到这一点。调用：Start > SIMATIC > STEP 7 > PID Control Parameter Assignment（如图）。在线电子手册，见Start > SIMATIC > Documentation > English> STEP 7 – PID Control（如图11）。
图10
FB43/SFB43 “PULSEGEN”没有参数设置的用户界面工具。你必须在STEP 7中去设置它的参数。
4.2
当分配参数给FB41/ SFB41 “CONT_C”、FB42/ SFB42 “CONT_S”或者FB43/SFB43 “PULSEGEN”时，你可以通过以下三条途径获得帮助：
使用Step7菜单Help>Contents，获得相应的帮助信息；
图8
2.6
一个二级控制器只能采集两个输出状态（例如，开和关）。典型的控制为：一个加热的系统，通过继电器输出的脉冲宽度调制。
FB41、FB42、FB43PID参数设置中文说明.
1、FB 41SFB/FB "CONT_C" （连续控制器）在SIMA TIC S7 可编程逻辑控制器上使用，通过持续的输入和输出变量来控制工艺过程。
在参数分配期间，可以通过激活或取消激活PID 控制器的子功能使控制器适应过程的需要。
使用参数分配工具可以轻松完成分配（菜单路径：开始> Simatic > Step7 > 分配PID 控制参数）。
开始> Simatic > Step7 > 分配PID 控制（英文）中提供了在线电子手册。
应用可以使用该控制器作为PID 固定设定值控制器或在多循环控制中作为层叠、混料或比率控制器。
该控制器的功能基于使用模拟信号的采样控制器的PID 控制算法，必要时可以通过加入脉冲发生器阶段进行扩展，为使用成比例执行机构的两个或三个步骤控制器生成脉冲持续时间调制输出信号。
注意只有在以固定时间间隔调用块时，在控制块中计算的值才是正确的。
为此，应该在周期性中断OB （OB30 至OB38）中调用控制块。
在CYCLE 参数中输入采样时间。
说明除了设定值和过程值分支中的功能，SFB/FB 还通过持续操作变量输出和手动影响操作值的选项实现了完整的PID 控制器。
下文提供了对这些子功能的详细说明：设定值分支以浮点格式在SP_INT 输入键入设定值。
过程变量分支可以外设(I/O)或以浮点格式输入过程变量。
CRP —IN 功能根据以下公式将 PV —PER 外设值转换为介于 -100 和+100 %间的浮点格式值:I 二I 此主题相关图片Output ofCPfi ：」N - PV_PER PV_N0RM 功能根据以下公式统一 CRP_IN 输出的格式：PV_NORM 的输出 =(CPR_IN 的输出)* PV_FAC + PV_OFFPV_FAC 的缺省值为1，PV_OFF 的缺省值为0。
岀错信号设定值和过程变量间的差异就是岀错信号。

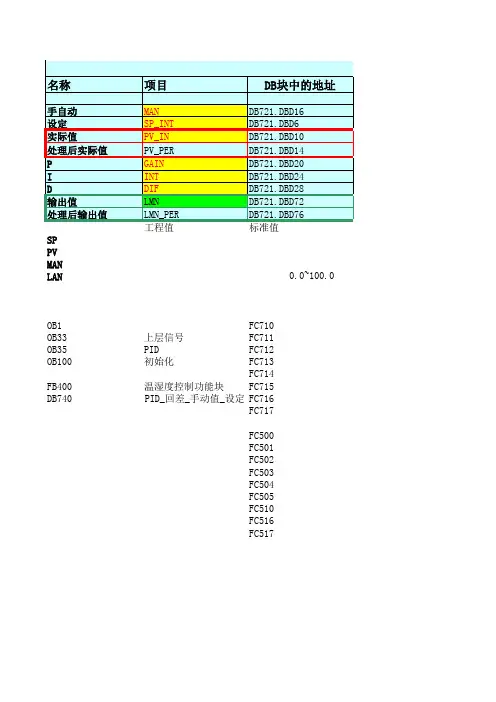

FB41 PID参数表详解
LK12模拟量输入 LK12模拟量输出
LK12开关量 LK13设定参数 LK12报警点
开关量
常态下数值
0 1
作用时
1初始化 1为手动
0
1为处理值
1
1为接通
1
1为接通
0
1为接通
类型
BOOL BOOL
BOOL
BOOL BOOL BOOL
初始化 手自动
名称
处理值与未处理值切换
P值使能 I值使能 D值使能
项目
COM_RST MAN_ON
开关量
DB块中的地址
DB721.DBX0.0 DB721.DBX0.1
PVPER_ON
P_SEL I_SEL D_SEL
DB721.DBX0.2
DB721.DBX0.3 DB721.DBX0.4 DB721.DBX0.7
小数格式 小数格式 小数格式标格式小数格式 时间 时间
小数格式 标准格式
数值范围
为-100.0~+100.0 为-100.0~+100.0 为-100.0~+100.0 0~27648
秒 秒 0.0~100.0 0~27648
常态下数值
0.00E+00 0.00E+00 0.00E+00 W#16#0 0.00E+00 T#20S T#10S 0.00E+00 W#16#0
注意：如果使用LMN_PER则上下限要 则输出会溢出的
入使用的反馈值是用的哪个？ 如果用PV_PER, 则建议使用0~100%的数。SP 也要用 此时输出就应该是LMN 也应该是0~100%的数 如果使用输入反馈使用PV_IN,那么可以pv_in 和SP 也可以是实际的工程量。(二者的单位要统一），此 上下限的限制也要跟他们一致。 输出可以使用LMN（表示工程量是实数类型，对应到 出时需要使用FC106转换） 和LMN_PER（表示物理 直接用PQW) 意：如果使用LMN_PER则上下限要限制在0~100%，否 溢出的
FB41背景数据块参数设置 及PID简介
一、PID控制原理：1、比例（P）控制：比例控制是一种最简单的控制方式。
其控制器的输出与输入误差信号成比例关系。
当仅有比例控制时系统输出存在稳态误差。
2、积分（I）控制：在积分控制中，控制器的输出与输入误差信号的积分成正比关系。
对一个自动控制系统，如果在进入稳态后存在稳态误差，则称这个控制系统是有稳态误差的或简称有差系统。
为了消除稳态误差，在控制器中必须引入“积分项”。
积分项对误差取决于时间的积分，随着时间的增加，积分项会增大。
这样，即便误差很小，积分项也会随着时间的增加而加大，它推动控制器的输出增大使稳态误差进一步减小，直到等于零。
因此，比例+积分(PI)控制器，可以使系统在进入稳态后无稳态误差。
3、微分（D）控制：在微分控制中，控制器的输出与输入误差信号的微分（即误差的变化率）成正比关系。
自动控制系统在克服误差的调节过程中可能会出现振荡甚至失稳。
其原因是由于存在有较大惯性组件（环节）或有滞后组件，具有抑制误差的作用，其变化总是落后于误差的变化。
解决的办法是使抑制误差的作用的变化“超前”，即在误差接近零时，抑制误差的作用就应该是零。
这就是说，在控制器中仅引入“比例”项往往是不够的，比例项的作用仅是放大误差的幅值，而目前需要增加的是“微分项”，它能预测误差变化的趋势，这样，具有比例+微分的控制器，就能够提前使抑制误差的控制作用等于零，甚至为负值，从而避免了被控量的严重超调。
所以对有较大惯性或滞后的被控对象，比例+微分(PD)控制器能改善系统在调节过程中的动态特性。
二、PID控制器参数整定的一般方法：PID控制器的参数整定是控制系统设计的核心内容。
它是根据被控过程的特性确定PID控制器的比例系数、积分时间和微分时间的大小。
PID控制器参数整定的方法很多，概括起来有两大类：一是理论计算整定法。
它主要是依据系统的数学模型，经过理论计算确定控制器参数。
这种方法所得到的计算数据未必可以直接用，还必须通过工程实际进行调整和修改；二是工程整定方法，它主要依赖工程经验，直接在控制系统的试验中进行，且方法简单、易于掌握，在工程实际中被广泛采用。
PID调节参数(FB41)
PID调节-----西门子FB41使用准备用连续PID调节来实验一个控制,在软件上做了一个简单的PID41用仿真模拟了一把,情况还好,基本可以运行,但是其中的一些小的功能还是没有做好.想仔细再看看说明.幸好有一位网又一起讨论,得到了一个比较好的说明.传上来以免以后找不到.使用FB41进行PID调整的说明FB41称为连续控制的PID用于控制连续变化的模拟量，与FB42的差别在于后者是离散型的，用于控制开关量，其他二者的使用方法和许多参数都相同或相似。
PID的初始化可以通过在OB100中调用一次，将参数COM-RST置位，当然也可在别的地方初始化它，关键的是要控制COM-RST；PID的调用可以在OB35中完成，一般设置时间为200MS，一定要结合帮助文档中的PID框图研究以下的参数，可以起到事半功倍的效果以下将重要参数用黑体标明.如果你比较懒一点，只需重点关注黑体字的参数就可以了。
其他的可以使用默认参数。
A：所有的输入参数：COM_RST: BOOL: 重新启动PID：当该位TURE时：PID执行重启动功能，复位PID内部参数到默认值；通常在系统重启动时执行一个扫描周期，或在PID进入饱和状态需要退出时用这个位；MAN_ON：BOOL：手动值ON；当该位为TURE时，PID 功能块直接将MAN的值输出到LMN，这可以在PID框图中看到；也就是说，这个位是PID的手动/自动切换位；PEPER_ON：BOOL：过程变量外围值ON：过程变量即反馈量，此PID可直接使用过程变量PIW（不推荐），也可使用PIW 规格化后的值（常用），因此，这个位为FALSE；P_SEL：BOOL：比例选择位：该位ON时，选择P（比例）控制有效；一般选择有效；I_SEL：BOOL：积分选择位；该位ON时，选择I（积分）控制有效；一般选择有效；INT_HOLD BOOL：积分保持，不去设置它；I_ITL_ON BOOL：积分初值有效，I-ITLV AL（积分初值）变量和这个位对应，当此位ON时，则使用I-ITLV AL变量积分初值。
西门子FB41中PID功能块说明和调整方法
西门子FB41中PID功能块说明和调整方法FB41称为连续控制的PID用于控制连续变化的模拟量，与FB42的差别在于后者是离散型的，用于控制开关量，其他二者的使用方法和许多参数都相同或相似。
PID的初始化可以通过在OB100中调用一次，将参数COM-RST置位，当然也可在别的地方初始化它，关键的是要控制COM-RST；PID的调用可以在OB35中完成，一般设置时间为200MS，一定要结合帮助文档中的PID框图研究以下的参数，可以起到事半功倍的效果以下将重要参数用黑体标明.如果你比较懒一点，只需重点关注黑体字的参数就可以了。
其他的可以使用默认参数。
A：所有的输入参数：COM_RST: BOOL: 重新启动PID：当该位TURE时：PID执行重启动功能，复位PID内部参数到默认值；通常在系统重启动时执行一个扫描周期，或在PID进入饱和状态需要退出时用这个位；MAN_ON：BOOL：手动值ON；当该位为TURE时，PID功能块直接将MAN的值输出到LMN，这可以在PID框图中看到；也就是说，这个位是PID的手动/自动切换位；PEPER_ON：BOOL：过程变量外围值ON：过程变量即反馈量，此PID可直接使用过程变量PIW（不推荐），也可使用PIW规格化后的值（常用），因此，这个位为F ALSE；copyright plc资料网P_SEL：BOOL：比例选择位：该位ON时，选择P（比例）控制有效；一般选择有效；I_SEL：BOOL：积分选择位；该位ON时，选择I（积分）控制有效；一般选择有效；INT_HOLD BOOL：积分保持，不去设置它；I_ITL_ON BOOL：积分初值有效，I-ITLVAL（积分初值）变量和这个位对应，当此位ON时，则使用I-ITLVAL变量积分初值。
一般当发现PID功能的积分值增长比较慢或系统反应不够时可以考虑使用积分初值；D_SEL ：BOOL：微分选择位，该位ON时，选择D（微分）控制有效；一般的控制系统不用；CYCLE ：TIME：PID采样周期，一般设为200MS；SP_INT：REAL：PID的给定值；PV_IN ：REAL：PID的反馈值（也称过程变量）；PV_PER：WORD：未经规格化的反馈值，由PEPER-ON选择有效；（不推荐）MAN ：REAL：手动值，由MAN-ON选择有效；GAIN ：REAL：比例增益；TI ：TIME：积分时间；TD ：TIME：微分时间；TM_LAG：TIME：我也不知道，没用过它，和微分有关；DEADB_W：REAL：死区宽度；如果输出在平衡点附近微小幅度振荡，可以考虑用死区来降低灵敏度；LMN_HLM：REAL：PID上极限，一般是100%；LMN_LLM：REAL：PID下极限；一般为0%，如果需要双极性调节，则需设置为-100%；（正负10V输出就是典型的双极性输出，此时需要设置-100%）；PV_FAC：REAL：过程变量比例因子PV_OFF：REAL：过程变量偏置值（OFFSET）LMN_FAC：REAL：PID输出值比例因子；LMN_OFF：REAL：PID输出值偏置值（OFFSET）；I_ITLVAL：REAL：PID的积分初值；有I-ITL-ON选择有效；DISV ：REAL：允许的扰动量，前馈控制加入，一般不设置；B：部分输出参数说明：LMN ：REAL：PID输出；LMN_P ：REAL：PID输出中P的分量；（可用于在调试过程中观察效果）LMN_I ：REAL：PID输出中I的分量；（可用于在调试过程中观察效果）LMN_D ：REAL：PID输出中D的分量；（可用于在调试过程中观察效果）C：规格化概念及方法：PID参数中重要的几个变量，给定值，反馈值和输出值都是用0.0~1.0之间的实数表示，而这几个变量在实际中都是来自与模拟输入，或者输出控制模拟量的因此，需要将模拟输出转换为0.0~1.0的数据，或将0.0~1.0的数据转换为模拟输出，这个过程称为规格化规格化的方法：（即变量相对所占整个值域范围内的百分比对应与27648数字量范围内的量）对于输入和反馈，执行：变量*100/27648，然后将结果传送到PV-IN和SP-INT对于输出变量，执行：LMN*27648/100，然后将结果取整传送给PQW即可；D：PID的调整方法：一般不用D，除非一些大功率加热控制等惯大的系统；仅使用PI即可，一般先使I等于0，P从0开始往上加，直到系统出现等幅振荡为止，记下此时振荡的周期，然后设置I为振荡周期的0.48倍,应该就可以满足大多数的需求。
功能块FB41的功能及用法
功能块FB41的功能及用法在STEP7中的库中，有专门用于PID控制的FB块——FB41。
PID控制必须在循环中断中执行，以确保其扫描、执行时间基本固定。
本例中的CPU仅有OB35一个循环中断，因此，要在OB35中调用FB41。
图1 FB41在库中的位置图2 FB41的逻辑图FB41的逻辑如图2所示。
分解介绍如下：· SP_INT端为给定值，本例中即为给定压力，假设为0.5MPa；即：0.5==>"SP_INT";· 实际值有两条通路可选：· 当PVPER_ON=0时，PV_IN端的值为实际值，该值通常有FC105转换而来；· 当PVPER_ON=1时，PV_PER端的值为实际的压力值，该值来自AI模块，为压力传感器的反馈值；本例中，我们以PVPER_ON=1时，来说明。
即:1==>"PVPER_ON"、PIW272==>"PV_PER"· PV_FAC、PV_OFF对应压力的范围，即：1==>"PV_FAC"、0==>"PV_OFF"。
· PV是根据PV_PER计算出的实际压力值。
具体来说：PV_PER=0时，对应的实际压力为PV_OFF，即0MPa；PV_PER=27648时，对应的实际压力为PV_FAC，即1MPa；PV=PV_PER/27648*(PV_FAC –PV_OFF)，本例中，PV=PV_PER/27648；· ER为给定值SP_INT和实际值PV的偏差，PID即是基于它进行调节的；· GAIN、TI、TD分别为比例、积分、微分的系数。
比例功能投入与否，由P_SEL决定，当P_SEL=1时，比例功能起作用；同理，I_SEL、D_SEL决定是否启用积分、微分调节；· LMN_P、LMN_I、LMN_D分别记录当前控制量的比例分量、积分分量、微分分量。
西门子S7 FB41的使用方法
西门子S7－300PLC使用FB41进行闭环PID调节的解释说明2009-03-01 12:07使用FB41进行PID调整的说明FB41称为连续控制的PID用于控制连续变化的模拟量，与FB42的差别在于后者是离散型的，用于控制开关量，其他二者的使用方法和许多参数都相同或相似。
PID的初始化可以通过在OB100中调用一次，将参数COM-RST置位，当然也可在别的地方初始化它，关键的是要控制COM-RST；PID的调用可以在OB35中完成，一般设置时间为200MS，一定要结合帮助文档中的PID框图研究以下的参数，可以起到事半功倍的效果以下将重要参数用黑体标明.如果你比较懒一点，只需重点关注黑体字的参数就可以了。
其他的可以使用默认参数。
A：所有的输入参数：COM_RST: BOOL: 重新启动PID：当该位TURE时：PID执行重启动功能，复位PID内部参数到默认值；通常在系统重启动时执行一个扫描周期，或在PID进入饱和状态需要退出时用这个位；MAN_ON： BOOL：手动值ON；当该位为TURE时，PID功能块直接将MAN的值输出到LMN，这可以在PID框图中看到；也就是说，这个位是PID的手动/自动切换位；PEPER_ON： BOOL：过程变量外围值ON：过程变量即反馈量，此PID可直接使用过程变量PIW（不推荐），也可使用 PIW规格化后的值（常用），因此，这个位为FALSE；P_SEL： BOOL：比例选择位：该位ON时，选择P（比例）控制有效；一般选择有效；I_SEL： BOOL：积分选择位；该位ON时，选择I（积分）控制有效；一般选择有效；INT_HOLD BOOL：积分保持，不去设置它；I_ITL_ON BOOL：积分初值有效，I-ITLVAL（积分初值）变量和这个位对应，当此位ON时，则使用I-ITLVAL变量积分初值。
一般当发现PID功能的积分值增长比较慢或系统反应不够时可以考虑使用积分初值；D_SEL ： BOOL：微分选择位，该位ON时，选择D（微分）控制有效；一般的控制系统不用；CYCLE ： TIME：PID采样周期，一般设为200MS；SP_INT： REAL：PID的给定值；PV_IN ： REAL：PID的反馈值（也称过程变量）；PV_PER： WORD：未经规格化的反馈值，由PEPER-ON选择有效；（不推荐）MAN ： REAL：手动值，由MAN-ON选择有效；GAIN ： REAL：比例增益；TI ： TIME：积分时间；TD ： TIME：微分时间；TM_LAG： TIME：我也不知道，没用过它，和微分有关；DEADB_W： REAL：死区宽度；如果输出在平衡点附近微小幅度振荡，可以考虑用死区来降低灵敏度；LMN_HLM： REAL：PID上极限，一般是100%；LMN_LLM： REAL：PID下极限；一般为0%，如果需要双极性调节，则需设置为-100%；（正负10V输出就是典型的双极性输出，此时需要设置-100%）；PV_FAC： REAL：过程变量比例因子PV_OFF： REAL：过程变量偏置值（OFFSET）LMN_FAC： REAL：PID输出值比例因子；LMN_OFF： REAL：PID输出值偏置值（OFFSET）；I_ITLVAL：REAL：PID的积分初值；有I-ITL-ON选择有效；DISV ：REAL：允许的扰动量，前馈控制加入，一般不设置；B：部分输出参数说明：LMN ：REAL：PID输出；LMN_P ：REAL：PID输出中P的分量；（可用于在调试过程中观察效果）LMN_I ：REAL：PID输出中I的分量；（可用于在调试过程中观察效果）LMN_D ：REAL：PID输出中D的分量；（可用于在调试过程中观察效果）C：规格化概念及方法：PID参数中重要的几个变量，给定值，反馈值和输出值都是用0.0~1.0之间的实数表示，而这几个变量在实际中都是来自与模拟输入，或者输出控制模拟量的因此，需要将模拟输出转换为0.0~1.0的数据，或将0.0~1.0的数据转换为模拟输出，这个过程称为规格化规格化的方法：（即变量相对所占整个值域范围内的百分比对应与27648数字量范围内的量）对于输入和反馈，执行：变量*100/27648，然后将结果传送到PV-IN和SP-INT 对于输出变量，执行：LMN*27648/100，然后将结果取整传送给PQW即可；D：PID的调整方法：一般不用D，除非一些大功率加热控制等惯大的系统；仅使用PI即可，一般先使I等于0，P从0开始往上加，直到系统出现等幅振荡为止，记下此时振荡的周期，然后设置I为振荡周期的0.48倍,应该就可以满足大多数的需求。
step7FB41的PID参数说明
step7FB41的PID参数说明FB41的PID:一、在ob35里面插入FB41，方框顶上会有红字，输入一个类似“DB120”的，系统会问你要不要生成这个Db，yes就可以二、大部分参数不要填，默认就行，下面是常用参数，用变量连接：1、MAN_ON:用一个bool量，如m0.0，为true则手动，为false则自动；2、cycle：T#100MS，这个值与ob35默认的100ms一致；3、SP_INT：MD2,是hmi发下来的设定值，0－100.0的范围，real型；4、PV_IN:md6，实际测量值，比如压力，要从piw×××转换为0－100.0的量程；5、MAN:MD10,op值，也就是手动状态下的阀门输出，real型，0－100.0的范围；6、GAIN:md14，Pid的P啊，默认写1－2吧（系统默认是2），调试的时候再改7、TI：MW20,pid的i啊.默认写T#30S吧，调试的时候改；8、DEAD_W：md22,死区，就是sp和pv的偏差死区，0－100.0的范围，默认0，调试的时候改；输出：9、LMN:MD26，0－100。
0，最终再用fc106转换为word型move到pqw×××，如果pid运算结果不再有工艺条件其他限制可以用LMN_PER更简单就不用fc106了。
三、用plcsim模拟1、手动man_on＝true，看输出是否等于man；2、自动man_on＝false，调整pv或者sp，使得有偏差大于死区，看输出变化，这里的模拟只能说明pid工作了，不能测试实际调节效果啊。
2、在PID中有不同的物理量，例如温度、压力及阀门开度等，它们的量纲单位均不同，所以要进行规格化工作。
规格化概念及方法：PID参数中重要的几个变量，给定值，反馈值和输出值都是用0.0~1.0之间的实数表示，而这几个变量在实际中都是来自与模拟输入，或者输出控制模拟量的因此，需要将模拟输入转换为0.0~1.0的数据，或将0.0~1.0的数据转换为模拟输出，这个过程称为规格化规格化的方法：（即变量相对所占整个值域范围内的百分比对应与27648数字量范围内的量）对于输入和反馈，执行：变量*100/27648，然后将结果传送到PV-IN和SP-INT对于输出变量，执行：LMN*27648/100，然后将结果取整传送给PQW即可；D：PID的调整方法：一般不用D，除非一些大功率加热控制等惯大的系统；仅使用PI 即可，一般先使I等于0，P从0开始往上加，直到系统出现等幅振荡为止，记下此时振荡的周期，然后设置I为振荡周期的0.48倍,应该就可以满足大多数的需求。
使用FB41进行PID调整的说明
A：所有的输入参数：
COM_RST: BOOL:
重新启动PID：当该位TURE时：PID执行重启动功能，复位PID内部参数到默认值；通常在系统重启动时执行一个扫描周期，或在PID进入饱和状态需要退出时用这个位；
使用FB41进行PID调整的说明--自动化、企业信息化—中国工控网—技术中心－工控论坛-中国工业控制自动化领域权威咨询、资讯传媒
用户登录 用户注册
厂商免费加入搜索!
综合 厂商 产品 论坛论文 培训 方案应用 图书 资料 教程 销售 供求特价 合作 新闻研究 职位
在西门子ＰＬＣ中，ＥＴ２００的Ｉ／Ｏ值在plc中调用的位置是在硬件配置时定义的，而且可以修改。变频器得看看什么通讯方式，是dp的话就很简单了，读入gsd文件进行硬件组态，跟调用普通io模块是一样的。
APHONE： 引用 加为好友 发送留言 2005-8-3 22:09:00
MAN_ON：
BOOL：手动值ON；当该位为TURE时，PID功能块直接将MAN的值输出到LMN，这可以在PID框图中看到；也就是说，这个位是PID的手动/自动切换位；
PEPER_ON： BOOL：过程变量外围值ON：过程变量即反馈量，此PID可直接使用过程变量PIW（不推荐），也可使用
zyhml： 引用 加为好友 发送留言 2005-8-3 12:33:00
不错，借问一下plcsim是不是不支持pid运算模拟阿，还有其他可以模拟的阿
石跃刚： 引用 加为好友 发送留言 2005-8-3 13:03:00
TD ： TIME：微分时间；
TM_LAG： TIME：我也不知道，没用过它，和微分有关；
DEADB_W： REAL：死区宽度；如果输出在平衡点附近微小幅度振荡，可以考虑用死区来降低灵敏度；
FB41调试说明
使用FB41进行PID调整的说明目前工业自动化水平已成为衡量各行各业现代化水平的一个重要标志。
同时，控制理论的发展也经历了古典控制理论、现代控制理论和智能控制理论三个阶段。
智能控制的典型实例是模糊全自动洗衣机等。
自动控制系统可分为开环控制系统和闭环控制系统。
一个控控制系统包括控制器﹑传感器﹑变送器﹑执行机构﹑输入输出接口。
控制器的输出经过输出接口﹑执行机构﹐加到被控系统上﹔控制系统的被控量﹐经过传感器﹐变送器﹐通过输入接口送到控制器。
不同的控制系统﹐其传感器﹑变送器﹑执行机构是不一样的。
比如压力控制系统要采用压力传感器。
电加热控制系统的传感器是温度传感器。
目前，PID控制及其控制器或智能PID控制器（仪表）已经很多，产品已在工程实际中得到了广泛的应用，有各种各样的PID控制器产品，各大公司均开发了具有PID参数自整定功能的智能调节器(intelligent regulator)，其中PID控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。
有利用PID控制实现的压力、温度、流量、液位控制器，能实现PID控制功能的可编程控制器(PLC)，还有可实现PID控制的PC系统等等。
可编程控制器(PLC)是利用其闭环控制模块来实现PID控制，而可编程控制器(PLC)可以直接与ControlNet相连，如Rockwell的PLC-5等。
还有可以实现PID 控制功能的控制器，如Rockwell 的Logix产品系列，它可以直接与ControlNet相连，利用网络来实现其远程控制功能。
1、开环控制系统开环控制系统(open-loop control system)是指被控对象的输出(被控制量)对控制器(controller)的输出没有影响。
在这种控制系统中，不依赖将被控量反送回来以形成任何闭环回路。
2、闭环控制系统闭环控制系统(closed-loop control system)的特点是系统被控对象的输出(被控制量)会反送回来影响控制器的输出，形成一个或多个闭环。
FB41 PID功能模块的基本操作
S7-300PLC FB41 PID功能模块的基本操作通过这个实验，你可以掌握FB41 PID功能模块应用的基本操作、PID控制的基本编程方法。
在此基础上进行举一反三。
通过改变不同的P、I即D的值，可以体会并观察到的各个量对调节过程的影响。
D值用的较少没有加入，有兴趣的朋友可以把它加入一并实验。
FB41功能模块的输入输出参数比较多，各个输入输出量均可通过变量进行操作，使应用更加灵活。
读者可阅读有关参考书籍，灵活应用。
1.开始->SIMTIC->SIMATIC Manager2.文件->新建项目向导->下一个->在CPU类型中选择：314C->下一个3.在块名称中勾选√OB1,0B35及OB1004.所选块的语言中默认STL->下一个->项目名称：S7_MyPID->完成。
5.在打开的项目中双击硬件，窗口打开后在小窗口中的CPU的上面1号栏内，用鼠标点击左键，在弹出的菜单中点击插入对象，在弹出的菜单中选择PS307 2A。
6.在快捷菜单栏点选保存按钮。
7.站点->关闭->Yes。
8.在主栏目左侧点选块，在主栏目中有三个块存在，OB1、OB35及OB100。
9.双击OB100进入程序编辑状态。
10.在程序段1中添加FB41功能块。
操作->打开左侧程序元素窗口->点击“库”前面的+号->点击Standard Library前面的+号->PID Control Blocks前面的+号->拖拽FB41 CONT_C ICONT的图标进入程序段1中->在CALL FB 41 的后输入DB41->回车；11.提示：实例数据块不存在。
是否要生成它，点选“是Y”；自动展开一个功能块图。
12.在COM_RST：=后面输入1，回车，1即变成TRUE。
13.保存，关闭。
14.在主栏目中双击OB35进入程序编辑状态，同第10,11步。
西门子PLC使用FB41进行PID调整的说明
使用FB41进行PID调整的说明目前工业自动化水平已成为衡量各行各业现代化水平的一个重要标志。
同时，控制理论的发展也经历了古典控制理论、现代控制理论和智能控制理论三个阶段。
智能控制的典型实例是模糊全自动洗衣机等。
自动控制系统可分为开环控制系统和闭环控制系统。
一个控控制系统包括控制器﹑传感器﹑变送器﹑执行机构﹑输入输出接口。
控制器的输出经过输出接口﹑执行机构﹐加到被控系统上﹔控制系统的被控量﹐经过传感器﹐变送器﹐通过输入接口送到控制器。
不同的控制系统﹐其传感器﹑变送器﹑执行机构是不一样的。
比如压力控制系统要采用压力传感器。
电加热控制系统的传感器是温度传感器。
目前，PID控制及其控制器或智能PID控制器（仪表）已经很多，产品已在工程实际中得到了广泛的应用，有各种各样的PID控制器产品，各大公司均开发了具有PID参数自整定功能的智能调节器(intelligent regulator)，其中PID控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。
有利用PID控制实现的压力、温度、流量、液位控制器，能实现PID控制功能的可编程控制器(PLC)，还有可实现PID控制的PC系统等等。
可编程控制器(PLC)是利用其闭环控制模块来实现PID控制，而可编程控制器(PLC)可以直接与ControlNet相连，如Rockwell的PLC-5等。
还有可以实现PID 控制功能的控制器，如Rockwell 的Logix产品系列，它可以直接与ControlNet相连，利用网络来实现其远程控制功能。
1、开环控制系统开环控制系统(open-loop control system)是指被控对象的输出(被控制量)对控制器(controller)的输出没有影响。
在这种控制系统中，不依赖将被控量反送回来以形成任何闭环回路。
2、闭环控制系统闭环控制系统(closed-loop control system)的特点是系统被控对象的输出(被控制量)会反送回来影响控制器的输出，形成一个或多个闭环。
西门子FB41的说明
西门子PID FB41的说明2010-07-18 21:51A：所有的输入参数：COM_RST: BOOL: 重新启动 PID：当该位TURE时：PID执行重启动功能，复位PID内部参数到默认值；通常在系统重启动时执行一个扫描周期，或在PID进入饱和状态需要退出时用这个位；MAN_ON： BOOL：手动值ON；当该位为TURE时，PID功能块直接将MAN的值输出到LMN，这可以在 PID框图中看到；也就是说，这个位是PID的手动/自动切换位；PEPER_ON： BOOL：过程变量外围值ON：过程变量即反馈量，此PID可直接使用过程变量PIW（不推荐），也可使用 PIW规格化后的值（常用），因此，这个位为FALSE；P_SEL： BOOL：比例选择位：该位ON时，选择P（比例）控制有效；一般选择有效；I_SEL： BOOL：积分选择位；该位ON时，选择I（积分）控制有效；一般选择有效；INT_HOLD BOOL：积分保持，不去设置它；I_ITL_ON BOOL：积分初值有效，I-ITLVAL（积分初值）变量和这个位对应，当此位ON时，则使用I-ITLVAL变量积分初值。
一般当发现PID功能的积分值增长比较慢或系统反应不够时可以考虑使用积分初值；D_SEL ： BOOL：微分选择位，该位ON时，选择 D（微分）控制有效；一般的控制系统不用；CYCLE ： TIME：PID采样周期，一般设为200MS；SP_INT： REAL：PID的给定值；PV_IN ： REAL：PID的反馈值（也称过程变量）；PV_PER： WORD：未经规格化的反馈值，由PVPER-ON选择有效；（不推荐）MAN ： REAL：手动值，由MAN- ON选择有效；GAIN ： REAL：比例增益；TI ： TIME：积分时间；TD ： TIME：微分时间；TM_LAG： TIME：我也不知道，没用过它，和微分有关；DEADB_W： REAL：死区宽度；如果输出在平衡点附近微小幅度振荡，可以考虑用死区来降低灵敏度；LMN_HLM： REAL：PID上极限，一般是100%；LMN_LLM： REAL：PID下极限；一般为0%，如果需要双极性调节，则需设置为-100%；（正负10V输出就是典型的双极性输出，此时需要设置-100%）；PV_FAC： REAL：过程变量比例因子PV_OFF： REAL：过程变量偏置值（OFFSET）LMN_FAC： REAL：PID输出值比例因子；LMN_OFF： REAL：PID输出值偏置值（OFFSET）；I_ITLVAL：REAL：PID的积分初值；有I-ITL-ON选择有效；DISV ：REAL：允许的扰动量，前馈控制加入，一般不设置；B：部分输出参数说明：LMN_PER ：REAL：PID输出；LMN_P ：REAL：PID输出中P的分量；（可用于在调试过程中观察效果）LMN_I ：REAL：PID输出中I的分量；（可用于在调试过程中观察效果）LMN_D ：REAL：PID输出中D的分量；（可用于在调试过程中观察效果）我想你还是仔细看看FB41说明！你的问题我认为也是死区的问题。
FB 41、FB 42、FB 43PID参数设置中文说明
1、FB 41SFB/FB "CONT_C" (连续控制器)在SIMA TIC S7可编程逻辑控制器上使用，通过持续的输入和输出变量来控制工艺过程。
在参数分配期间，可以通过激活或取消激活PID控制器的子功能使控制器适应过程的需要。
使用参数分配工具可以轻松完成分配(菜单路径：开始> Simatic > Step7 > 分配PID控制参数)。
开始> Simatic > Step7 > 分配PID控制(英文)中提供了在线电子手册。
应用可以使用该控制器作为PID固定设定值控制器或在多循环控制中作为层叠、混料或比率控制器。
该控制器的功能基于使用模拟信号的采样控制器的PID控制算法，必要时可以通过加入脉冲发生器阶段进行扩展，为使用成比例执行机构的两个或三个步骤控制器生成脉冲持续时间调制输出信号。
注意只有在以固定时间间隔调用块时，在控制块中计算的值才是正确的。
为此，应该在周期性中断OB (OB30至OB38)中调用控制块。
在CYCLE参数中输入采样时间。
说明除了设定值和过程值分支中的功能，SFB/FB还通过持续操作变量输出和手动影响操作值的选项实现了完整的PID控制器。
下文提供了对这些子功能的详细说明：设定值分支以浮点格式在SP_INT输入键入设定值。
过程变量分支可以外设(I/O)或以浮点格式输入过程变量。
CRP_IN功能根据以下公式将PV_PER外设值转换为介于-100和+100 %间的浮点格式值：此主题相关图片PV_NORM功能根据以下公式统一CRP_IN输出的格式：PV_NORM的输出= (CPR_IN的输出) * PV_FAC + PV_OFFPV_FAC的缺省值为1，PV_OFF的缺省值为0。
出错信号设定值和过程变量间的差异就是出错信号。
为消除由于操作变量量化导致的小幅恒定振荡(例如，在使用PULSEGEN进行脉宽调制时)，将死区应用于出错信号(DEADBAND)。
西门子FB41中PID功能块说明和调整方法
西门子FB41中PID功能块说明和调整方法FB41称为连续控制的PID用于控制连续变化的模拟量，与FB42的差别在于后者是离散型的，用于控制开关量，其他二者的使用方法和许多参数都相同或相似。
PID的初始化可以通过在OB100中调用一次，将参数COM-RST 置位，当然也可在别的地方初始化它，关键的是要控制COM-RST；PID的调用可以在OB35中完成，一般设置时间为200MS，一定要结合帮助文档中的PID框图研究以下的参数，可以起到事半功倍的效果以下将重要参数用黑体标明.如果你比较懒一点，只需重点关注黑体字的参数就可以了。
其他的可以使用默认参数。
A：所有的输入参数：COM_RST: BOOL: 重新启动PID：当该位TURE时：PID执行重启动功能，复位PID内部参数到默认值；通常在系统重启动时执行一个扫描周期，或在PID进入饱和状态需要退出时用这个位；MAN_ON：BOOL：手动值ON；当该位为TURE时，PID功能块直接将MAN的值输出到LMN，这可以在PID框图中看到；也就是说，这个位是PID的手动/自动切换位；PEPER_ON：BOOL：过程变量外围值ON：过程变量即反馈量，此PID可直接使用过程变量PIW（不推荐），也可使用 PIW规格化后的值（常用），因此，这个位为FALSE；P_SEL： BOOL：比例选择位：该位ON时，选择P（比例）控制有效；一般选择有效；I_SEL：BOOL：积分选择位；该位ON时，选择I（积分）控制有效；一般选择有效；INT_HOLD BOOL：积分保持，不去设置它；I_ITL_ON BOOL：积分初值有效，I-ITLVAL（积分初值）变量和这个位对应，当此位ON时，则使用I-ITLVAL变量积分初值。
一般当发现PID功能的积分值增长比较慢或系统反应不够时可以考虑使用积分初值；D_SEL ：BOOL：微分选择位，该位ON时，选择D（微分）控制有效；一般的控制系统不用；CYCLE ： TIME：PID采样周期，一般设为200MS；SP_INT： REAL：PID的给定值；PV_IN ： REAL：PID的反馈值（也称过程变量）；PV_PER：WORD：未经规格化的反馈值，由PEPER-ON选择有效；（不推荐）MAN ： REAL：手动值，由MAN-ON选择有效；GAIN ： REAL：比例增益；TI ： TIME：积分时间；TD ： TIME：微分时间；TM_LAG： TIME：我也不知道，没用过它，和微分有关；DEADB_W：REAL：死区宽度；如果输出在平衡点附近微小幅度振荡，可以考虑用死区来降低灵敏度；LMN_HLM： REAL：PID上极限，一般是100%；LMN_LLM：REAL：PID下极限；一般为0%，如果需要双极性调节，则需设置为-100%；（正负10V输出就是典型的双极性输出，此时需要设置-100%）；PV_FAC： REAL：过程变量比例因子PV_OFF： REAL：过程变量偏置值（OFFSET）LMN_FAC： REAL：PID输出值比例因子；LMN_OFF： REAL：PID输出值偏置值（OFFSET）；I_ITLVAL：REAL：PID的积分初值；有I-ITL-ON选择有效；DISV ：REAL：允许的扰动量，前馈控制加入，一般不设置；B：部分输出参数说明：LMN ：REAL：PID输出；LMN_P ：REAL：PID输出中P的分量；（可用于在调试过程中观察效果）LMN_I ：REAL：PID输出中I的分量；（可用于在调试过程中观察效果）LMN_D ：REAL：PID输出中D的分量；（可用于在调试过程中观察效果）C：规格化概念及方法：PID参数中重要的几个变量，给定值，反馈值和输出值都是用0.0~1.0之间的实数表示，而这几个变量在实际中都是来自与模拟输入，或者输出控制模拟量的因此，需要将模拟输出转换为0.0~1.0的数据，或将0.0~1.0的数据转换为模拟输出，这个过程称为规格化规格化的方法：（即变量相对所占整个值域范围内的百分比对应与27648数字量范围内的量）对于输入和反馈，执行：变量*100/27648，然后将结果传送到PV-IN和SP-INT对于输出变量，执行：LMN*27648/100，然后将结果取整传送给PQW即可；D：PID的调整方法：一般不用D，除非一些大功率加热控制等惯大的系统；仅使用PI 即可，一般先使I等于0，P从0开始往上加，直到系统出现等幅振荡为止，记下此时振荡的周期，然后设置I为振荡周期的0.48倍,应该就可以满足大多数的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FB41的PID:
一、在ob35里面插入FB41，方框顶上会有红字，输入一个类似“DB120”的，系统会问你要不要生成这个Db，yes就可以
二、大部分参数不要填，默认就行，下面是常用参数，用变量连接：
1、MAN_ON:用一个bool量，如m0.0，为true则手动，为false则自动；
2、cycle：T#100MS，这个值与ob35默认的100ms一致；
3、SP_INT：MD2,是hmi发下来的设定值，0－100.0的范围，real型；
4、PV_IN:md6，实际测量值，比如压力，要从piw×××转换为0－100.0的量程；
5、MAN:MD10,op值，也就是手动状态下的阀门输出，real型，0－100.0的范围；
6、GAIN:md14，Pid的P啊，默认写1－2吧（系统默认是2），调试的时候再改
7、TI：MW20,pid的i啊.默认写T#30S吧，调试的时候改；
8、DEAD_W：md22,死区，就是sp和pv的偏差死区，0－100.0的范围，默认0，调试的时候改；
输出：
9、LMN:MD26，0－100。
0，最终再用fc106转换为word型move到pqw×××，如果pid运算结果不再有工艺条件其他限制可以用LMN_PER更简单就不用fc106了。
三、用plcsim模拟
1、手动
man_on＝true，看输出是否等于man；
2、自动
man_on＝false，调整pv或者sp，使得有偏差大于死区，看输出变化，这里的模拟只能说明pid工作了，不能测试实际调节效果啊。
2、在PID中有不同的物理量，例如温度、压力及阀门开度等，它们的量纲单位均不同，所以要进行规格化工作。
规格化概念及方法：
PID参数中重要的几个变量，给定值，反馈值和输出值都是用0.0~1.0之间的实数表示，
而这几个变量在实际中都是来自与模拟输入，或者输出控制模拟量的
因此，需要将模拟输入转换为0.0~1.0的数据，或将0.0~1.0的数据转换为模拟输出，这个过程称为规格化规格化的方法：（即变量相对所占整个值域范围内的百分比对应与27648数字量范围内的量）
对于输入和反馈，执行：变量*100/27648，然后将结果传送到PV-IN和SP-INT
对于输出变量，执行：LMN*27648/100，然后将结果取整传送给PQW即可；
D：PID的调整方法：
一般不用D，除非一些大功率加热控制等惯大的系统；仅使用PI即可，
一般先使I等于0，P从0开始往上加，直到系统出现等幅振荡为止，记下此时振荡的周期，然后设置I为振荡周期的0.48倍,应该就可以满足大多数的需求。
