声卡接口电路
音频接口定义和连接
音频接口定义和连接1、AC’97的前置音频接口定义和连接①、主板前置音频连接座和针脚定义，如下图：在连接前置音频之前，主板的前置音频连接座的5和6，9和10针上面有跳线帽短接，连接前置音频线时需要取下。
如果取下后不连接前置音频线，后置就没有音频信号输出。
②、前置音频面板的插座一般情况下，符合AC97标准的前置音频连接线至少有7根：1AUD_MIC_IN前置麦克输入。
2AUD_GND模拟音频电路的地线。
3AUD_MIC_BIAS麦克偏置。
5AUD_FPOUT_R输出音频信号至前置右声道。
6AUD_RET_R音频信号从前置右声道返回。
9AUD_FPOUT_L输出音频信号至前置左声道。
10AUD_RET_L音频信号从前置左声道返回。
还有把5/6和9/10各自合并为一根线，同时5/6和9/10又通过导线连接，共5线7个插针的。
也可以认为符合AC97标准。
因为5/9是输出到前置耳机，6/10是通过耳机插座的常闭开关返回再连接到后置音频输出插座。
当没有插前置耳机时，音频信号经耳机插座返回到后置音频输出，后置音箱输出声音。
插前置耳机后，插座的常闭开关断开，音频信号不能返回到后置音频输出，后置音箱无声音输出。
标准的7线连接是前后置音箱不能同时使用。
如果是5线7针的，由于5/6和9/10通过导线短接，音频信号不再经耳机插座开关返回，所以前后置音箱可同时使用。
③、前置音频的连接AC’97标准中规定了前置音频接线规则，并给出示意图：下面是实际接线图例：2、HD Audio的前置音频接口定义和连接①、主板前置音频连接座和针脚定义，如下图：HD Audio为了在连接针座方面与AC’97兼容，仍然采用2X5的插针座。
与AC’97不同的是取消了5/6，9/10的跳线帽，另外针脚定义和名称也不相同。
下面是HD Audio与AC’97的针脚定义对比：从上面的对比表可以看出，10个针脚里第1、2、3、5、9虽然名字有所变化，其功能没有改变。
笔记本声卡电路
笔记本声卡电路笔记本电脑芯片级维修——深入教程()第1版萧宇光编著老萧笔记本培训教材5.3 声卡电路目前我们能见到的笔记本声卡芯片都是遵循AC’97 规范标准的，所以我先讲一下AC’97 规范标准的知识。
关于AC’97AC’97 是 intel 于 1996 年开发的一个针对 IBM 兼容机市场的音频标准。
它的应用极广，已经发布了 1.03、2.1、2.2 和 2.3 版本，2.1 版澄清了一些含混不清的内容，并增加了一些附加功能;2.2 版增加了可选的 S/PDIF(Sony/Philips Digital Interface，索尼/飞利浦数字接口);在 2.3 版中，S/PDIF 成为必备内容。
在 2004 年，intel 推出了代号为“Azalia”的下一代音频规范，此后它成为了 HD(High Definition)规范。
AC’97将模拟立体声输出(LINE_OUT)通过立体声迷你插座送至有源立体声 PC 喇叭阵列。
将放大后的模拟立体声耳机输出(HP_OUT)通过立体声迷你插座送至耳机或听筒。
将独立的模拟 4 通道输出(LINE_OUT+4CH_OUT)通过双立体声迷你插座送至前置及环绕放大立体声 PC 喇叭阵列。
将模拟矩阵编码环绕输出(如 Dolby ProLogic)通过立体声 line level 输出插座(LNLVL_OUT)提供给家庭影院多喇叭阵列等 A/V 设备。
将数字 5.1 通道输出(如 Dolby Digital AC-3)通过 S/PDIF(SPDIF_OUT)送至数字家庭影院多喇叭阵列等 A/V 设备。
HD AudioHD Audio 是 High Definition Audio(高保真音频)的缩写，是AC’97 的增强版。
它是由 Intel 与杜比(Dolby)公司合作推出的新一代音频规范，自 Intel 915 芯片组的 ICH6 南桥开始采用。
AC’97 与 HDAudio 的差别比较项优势AC’97 HDAudio 48 MBps/SDO 带宽支持多达 8 个通道以及多数据流应用 11.5MBps 24 MBps/SDI设备检测受限制广泛运用完全即插即用，傻瓜操作设计麦克风阵列具有更佳降噪的清晰语音输入2 单元16 单元驱动依赖于驱动的提供者保证了操作系统的稳定性微软 UAAAC’97 Link 总线概述AC-link 总线是一种遵从双向、固定时钟速率，以及串行数字流协议的 5 线制数字串行接口。
【图解】AC97、HD音效卡前置音频线的接法
【图解】AC97、HD音效卡前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。
经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。
如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 供模拟音频电路使用的接地。

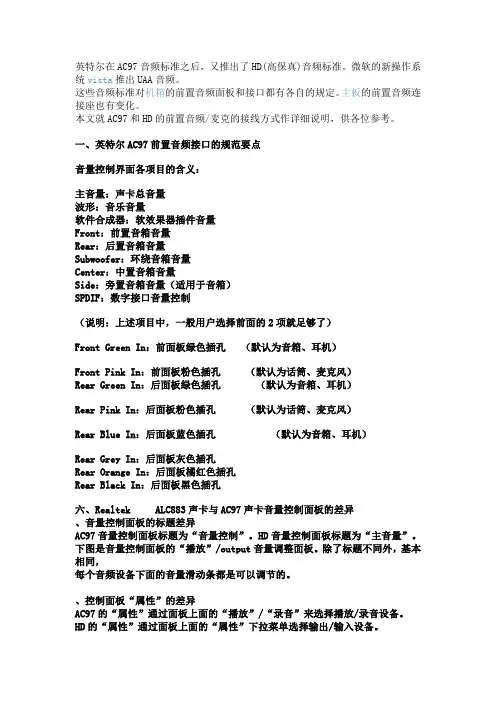

音频线接法
英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点音量控制界面各项目的含义：主音量：声卡总音量波形：音乐音量软件合成器：软效果器插件音量Front：前置音箱音量Rear：后置音箱音量Subwoofer：环绕音箱音量Center：中置音箱音量Side：旁置音箱音量（适用于音箱）SPDIF：数字接口音量控制（说明：上述项目中，一般用户选择前面的2项就足够了）Front Green In：前面板绿色插孔（默认为音箱、耳机）Front Pink In：前面板粉色插孔（默认为话筒、麦克风）Rear Green In：后面板绿色插孔（默认为音箱、耳机）Rear Pink In：后面板粉色插孔（默认为话筒、麦克风）Rear Blue In：后面板蓝色插孔（默认为音箱、耳机）Rear Grey In：后面板灰色插孔Rear Orange In：后面板橘红色插孔Rear Black In：后面板黑色插孔六、Realtek ALC883声卡与AC97声卡音量控制面板的差异、音量控制面板的标题差异AC97音量控制面板标题为“音量控制”。
HD音量控制面板标题为“主音量”。
下图是音量控制面板的“播放”/output音量调整面板。
除了标题不同外，基本相同，每个音频设备下面的音量滑动条都是可以调节的。
、控制面板“属性”的差异AC97的“属性”通过面板上面的“播放”/“录音”来选择播放/录音设备。
HD的“属性”通过面板上面的“属性”下拉菜单选择输出/输入设备。
、录音/input音量控制的差异AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
AC97录音音量控制面板内每个录音设备下面的音量滑动条都是可以调节的。

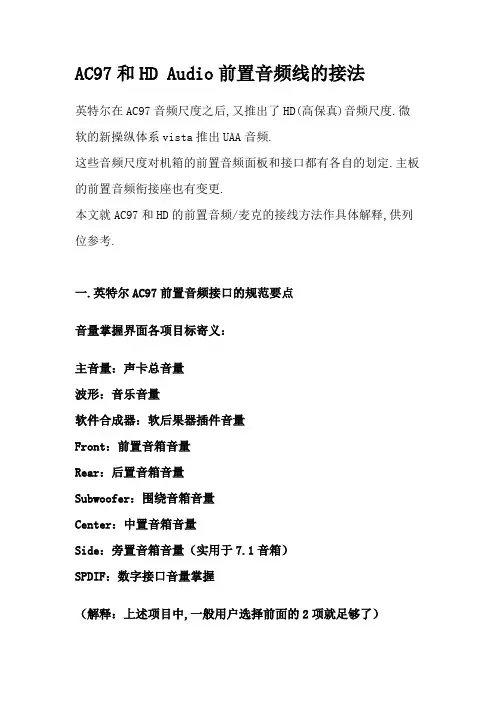

音频线接法
AC97和HD Audio前置音频线的接法英特尔在AC97音频尺度之后,又推出了HD(高保真)音频尺度.微软的新操纵体系vista推出UAA音频.这些音频尺度对机箱的前置音频面板和接口都有各自的划定.主板的前置音频衔接座也有变更.本文就AC97和HD的前置音频/麦克的接线方法作具体解释,供列位参考.一.英特尔AC97前置音频接口的规范要点音量掌握界面各项目标寄义：主音量：声卡总音量波形：音乐音量软件合成器：软后果器插件音量Front：前置音箱音量Rear：后置音箱音量Subwoofer：围绕音箱音量Center：中置音箱音量Side：旁置音箱音量（实用于7.1音箱）SPDIF：数字接口音量掌握（解释：上述项目中,一般用户选择前面的2项就足够了）Front Green In：前面板绿色插孔（默以为音箱.耳机）Front Pink In：前面板粉色插孔（默以为话筒.麦克风）Rear Green In：后面板绿色插孔（默以为音箱.耳机）Rear Pink In：后面板粉色插孔（默以为话筒.麦克风）Rear Blue In：后面板蓝色插孔（默以为音箱.耳机）Rear Grey In：后面板灰色插孔Rear Orange In：后面板橘红色插孔Rear Black In：后面板黑色插孔六.Realtek ALC883声卡与AC97声卡音量掌握面板的差别6.1.音量掌握面板的标题差别AC97音量掌握面板标题为“音量掌握”.HD音量掌握面板标题为“主音量”.下图是音量掌握面板的“播放”/output音量调剂面板.除了标题不合外,基底细同,每个音频装备下面的音量滑动条都是可以调节的.6.2.掌握面板“属性”的差别AC97的“属性”经由过程面板上面的“播放”/“灌音”来选择播放/灌音装备.HD的“属性”经由过程面板上面的“属性”下拉菜单选择输出/输入装备.6.3.灌音/input音量掌握的差别AC97音量掌握面板与HD音量掌握面板最大的差别在灌音/input 音量掌握面板.AC97灌音音量掌握面板内每个灌音装备下面的音量滑动条都是可以调节的.HD音量掌握面板内每个灌音装备下面的音量滑动条都是灰色不成调节的.音量调节是经由过程左侧的灌音掌握滑动条调节.七.应用主板3个后置音频插口设置装备摆设4-或6-声道模仿音频输出市场主流低端的6（5.1）声道主板一班设置装备摆设3个插孔的音频接口,这三个插孔分离是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入.这三个插孔经由过程软件设置可以供给4-或6-声道模仿音频输出功效.7.1.软件设置1. 从屏幕右下端的Window条中单击音频治理员图标,弹出音效治理设置面板.2. 在音效栏目中的情况下拉菜单中选择您要的围绕音效.3. 点击Speaker Configuration标签.4. 选择Synchronize the phone jack switch with the settings.5. 从No. of Speakers选择您须要的多声道操纵.a. 2-声道模式支撑立体声-音箱输出b. 4-声道模式输出6. 单击OK封闭窗口.7.1.4-声道音频模式输出当选择4-声道模式时,后面板上每个接口的功效请参考下图：当选择4-声道模仿音频输出时,Line In（线路输入）插口的功效就转变成Line Out（线路输出）,用于后置阁下声道输出.7.2.6-声道音频模式输出当选择6-声道模式时,后面板上每个接口的功效请参考下图：当选泽6-声道模仿音频输出模式时,Line In（线路输入）和MIC （麦克输入）插口功效都要转变成Line Out,MIC插口变成中置和重低音输出,Line In 变成后置阁下声道输出.7.3.测试衔接的音箱音箱衔接和软件设置准确后,可以经由过程音效治理面板的Speaker Test测试每个声道和音箱是否正常工作.从屏幕右下端的Window条中单击音频治理员图标 .1. 单击音效治理面板的Speaker Test 栏.2. 消失如下的窗口,选择您要测试的音箱并单击它.假如您在“No. of Speakers”列表中选择“6-声道模式”,在“Speaker Test”window中就消失6个音箱.假如您选择“4-声道模式”,就消失4个音箱.请留意6声道必须应用5.1音箱,4声道必须应用4声道音箱.假如测试中每个声道的音箱都有声音,则声卡和音箱都OK.测试中假如某个声道的音箱没有声音,可能的原因如下：音箱插头没有插好,插头接线不相符规范,音箱的功放有故障,音箱衔接线断,声卡的这个声道输出故障,声卡有故障.在现实播放音乐或DVD时,如要包管围绕立体声或5.1声道音效,音乐声源或DVD必须是围绕立体声或5.1声道的,不然有部分声道无声,比方后置阁下声道.中置/重低音声道.起首要懂得前置音频插座的构造.依据英特尔关于AC97前置音频接口的规范,机箱的前置音频面板采取两种3.5毫米微型插座：1开关型的,2无开关型的,见下图：开关型的2/3,4/5端是两个开关,当没有插头拔出时,2/3,4/5端是连通的,当插头拔出时2/3,4/5端断开.无开关的就没有3,4两个开关端.3.5毫米插头一般可分为三芯和二芯两种,如下图：二芯插头一般用于麦克,三芯插头一般用于立体声音耳机（有源音箱）.如今二芯插头很少,所以麦克也用三芯插头.耳机和麦克插头的接线界说如下图：麦克.耳机插头的接线如下图：采取三芯的麦克插头还有两种接法,如下图：这种接法没有麦克偏置,假如与麦克插座接线合营不准确.会不好用.3.前置麦克衔接的问题前置音频口的衔接,耳机一般没有什么问题,麦克会经常消失问题,原因是有些机箱的前置麦克插座的接线方法不尺度.下图列出了尺度接线与非尺度接线的差别：尺度的接线有三条线：地线.麦克输入.麦克偏置.非尺度的有二条线：地线和麦克输入,把麦克偏置省了.非尺度1是把插座1.3短接,非尺度2是3脚空着.这两种的把MIC_IN接到JAUD1的1脚是可以应用的.非尺度3是把2.3短接,非尺度4是把MIC_IN接到3脚,这两种拔出尺度插头的麦克确定是没有声音的,除非也用那种与之相对应接法的非尺度插头的麦克.4.前置音频线英特尔规范中对前置音频线也作了划定：阁下声道.麦克以及AUD_VCC/HP_ON都要成对屏障,同时这些线还要组合在一路外层屏障.参考下图：国内的机箱看不到有相符这种尺度的前置音频线.这种尺度的音频线会削减干扰,下降噪声.英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座.衔接线.针脚名称.要点如下：1.音频衔接器衔接器设计应该支撑应用尺度的前面板麦克和耳机.要可以或许直接的应用音频而不须要特此外软件.前面板音频衔接器设计要支撑立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）.麦克输入（一个单声道）衔接到装配在前面板上的3.5毫米微型插座.插座的芯端接麦克输入旌旗灯号,外环端接麦克音频偏置旌旗灯号.2. 电气衔接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)衔接到一个装配在前面板上的开关型的3.5毫米微型插座.音频旌旗灯号传送路径是：当前面板插座没有应用时,主板输出的音频旌旗灯号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座.经由前面板插座再由AUD_FPOUT_L和AUD_FPOUT_R返回主板的后置音频插座.当前置音频插座拔出耳机时,插座里衔接（AUD_FPOUT_L和AUD_RET_L,AUD_FPOUT_R和AUD_RET_R）的开关断开,返回主板的音频旌旗灯号就断开,后置插座无音频旌旗灯号,只有前置的有无音频旌旗灯号.如下图：注：音频输出仅能应用耳机或有源音箱,假如应用无源音箱,声音很小.3.主板衔接座设计主板前置音频衔接座,如下图：衔接座的针脚分派：针旌旗灯号名解释1 AUD_MIC_IN 前置麦克输入.2 AUD_GND 供模仿音频电路应用的接地.3 AUD_MIC_BIAS 麦克偏置电压.4 AUD_VCC 供模仿音频电路应用的滤波 +5 V.5 AUD_FPOUT_R 输出给前置的右声道音频旌旗灯号.6 AUD_RET_R 从前置返回的右声道音频旌旗灯号.7 HP_ON 为今后掌握耳机放大器保存.8 KEY 无针脚.9 AUD_FPOUT_L 输出给前置的左声道音频旌旗灯号.10 AUD_RET_L 从前置返回的左声道音频旌旗灯号.衔接座的跳线：假如前置音频接线没有衔接到主板的前置音频衔接座上,衔接座的5和6,9和10针应该用跳线短接,不然后置音频插座无效.二.机箱前置音频插座和衔接线如今看看现实的机箱前置音频插座和衔接线.相符AC97尺度的前置音频面板如下图：从上图可以看到相符AC97尺度的音频接线有7根：1 AUD_MIC_IN 前置麦克输入.2 AUD_GND 供模仿音频电路应用的接地.3 AUD_MIC_BIAS 麦克偏置电压.5 AUD_FPOUT_R 输出给前置的右声道音频旌旗灯号.6 AUD_RET_R 从前置返回的右声道音频旌旗灯号.9 AUD_FPOUT_L 输出给前置的左声道音频旌旗灯号.10 AUD_RET_L 从前置返回的左声道音频旌旗灯号. 这7根线与主板的音频衔接座衔接方法如下图：还有简化的AC97尺度的前置音频面板.插座和接线.主如果简化了耳机插座的开关线.就是说把开关型耳机插座简化为非开关型.衔接线为5根,但与主板音频衔接座的插针照样7根.如下图：从上图可以看到简化的音频接线有5根：1 AUD_MIC_IN 前置麦克输入.2 AUD_GND 供模仿音频电路应用的接地.3 AUD_MIC_BIAS 麦克偏置电压.5 AUD_FPOUT_R 输出给前置的右声道音频旌旗灯号.9 AUD_FPOUT_L 输出给前置的左声道音频旌旗灯号.这5根线与主板的音频衔接座衔接方法如下图：这种简化的音频输出有一个长处,就是前后置音频输出可以同时应用.尺度的四线音频接线,因为应用开关型插座的开关功效,当前置插座没有拔出耳机（音箱）插头时,开关接在后置音频输出插座,可以应用后置音频输出.当前置插座拔出耳机（音箱）插头时,开关就把后置音频输出插座断开,使音频输出衔接在前置输出插座,后置就没有输出音频,所以前后置音频输出不克不及同时应用.这种简化的音频输出经由过程插针把5/6 9/10短接,使CODEC的音频输出同时衔接到前后置音频输出插座上,所以前后置音频输出可以同时应用.三.英特尔高保真（HD）前置音频接口的规范要点3-1.高保真音频（High Definition Audio）的重要特色：1.单工带宽就达到24MB/s,双工带宽达到48MB/s,2.支撑多通道的输入输出,支撑32bit.192kHz的8声道（7.1声道）输出,支撑DVD-Audio和SACD.多串流才能.杜比数字尺度(Dolby Digital)和杜比THX围绕EX功效(Dolby THX surround EX),使PC达到家庭影院级的高保真音频体系.3.支撑音频插口主动探测,只要把插头拔出随意率性一个音频插座,就会提醒该音频装备接入,可以经由过程软件选择该插座对应的装备.4.在麦克风支撑上面,HD Audio供给了软件降噪功效.回音设置和对多拾音器的麦克风.麦克风阵列的支撑.3-2.高保真音频衔接座的针脚界说：为了与AC97兼容,高保真音频繁然应用AC97的10针衔接座,如下图：HD规范对针脚做了新的界说,对部分针脚付与新的功效.HD的针脚界说与AC97的针脚界说比较的如下：因为要和AC97兼容,10个针脚里第1.2.3.5.6.9.10固然名字有所变更,其功效没有转变.仍然是用于音频输入/输出的.AC97划定1.3针是麦克输入,HD划定是模仿音频口1的阁下声道,即可用于音频输入,也可用于音频输出.所以,1.3针仍可衔接麦克输入.因为HD支撑音频插口主动探测拔出音频插头,就应用开关型插座的开关针脚作探测旌旗灯号,第6.10用作返回探测旌旗灯号,第4.7针用作探测旌旗灯号.3-3.前置音频面板插座的变更：AC97划定麦克插座可以用非开关型的插座,因为这个插座专门用于麦克输入.HD划定这个插座必须用开关型的双声道插座,因为这个插座不再是单一的麦克输入,还可以用作音频输出.前置音频面板插座接线如下图：四.AC97的音频面板接线若何衔接到HD衔接座上4-1.接线AC97的音频面板接线兼容HD.所以接线方法与AC97接法雷同.如下图：4-2.软件设置.........只有MSI的主板设置,ASUS的米抓...汗水....如许衔接后,麦克会不克不及正常输入,这是因为AC97的前置音频面板及插座接线不克不及顺应HD的主动探测.可以经由过程声卡驱动的音频治理界面封闭前置插座的主动探测. 比方Realtek ALC883声卡（975X Platinum/ K9N Neo主板）,设置封闭前置插孔探测如下图所示:。
声卡的工作原理
声卡的工作原理
声卡是计算机硬件组件之一，它的主要功能是将来自计算机内部或外部的声音信号转换为可听的声音。
声卡的工作原理可以分为以下几个步骤：
1. 输入信号采集：声卡通过麦克风、线路输入等接口，将外部声音信号输入到计算机中。
麦克风内的声音通过声波，转化为电信号，然后传送到声卡。
2. 数字信号转换：信号经由声卡的模数转换器（ADC）将模拟信号转换为数字信号。
ADC会对模拟信号进行采样和量化处理，将其转换成计算机可以处理的数字信号。
3. 数字信号处理：转换成数字信号后，声卡通过数字信号处理器（DSP）对信号进行进一步的处理。
这包括去除杂音、改变音量、应用特效等。
4. 数字信号输出：经过处理后的数字音频信号被送入音频控制器，然后转换为模拟信号。
音频控制器是通过声卡上的数字模数转换器（DAC）来实现。
5. 输出信号放大：模拟信号通过功放电路放大，以便驱动扬声器等设备发出可听的声音。
除了以上的基本工作原理，声卡还可以提供其他功能，比如支持多声道输出、提供立体声音效、支持专业音频编辑等。
需要
注意的是，为了达到更高的音质要求，一些专业领域可能会选择外置的高保真声卡。
USB声卡原理
自制USB声卡(zt)声卡也可以自己制作吗?是的，完全可以!本文介绍一款采用USB接口的声卡，效果相当不错，电路也很简单。
电路原理电路原理图如图1所示。
PCM2702(IC1)为美国TI公司属下的BB公司生产的USB接口DAC芯片。
PCM27O2支持USB1.0标准，可接收16bit的立体声或单声道的USB音频数据流，其基本参数如表1所示。
IC2为集成双运放，用作输出缓冲放大。
IC1的左边为数字输入部分，右边为模拟输出部分，PCM2702的2脚要求电压为3．3V，在这里，巧妙地用一个红色发光管降压，并兼作电源指示，只要插上USB口它就会亮，并接R1是为了减轻LED的负担。
R2为上拉电阻，考虑到计算机提供的电源高频纹波较大，故采用较强的滤波措施。
C3～C11和C18均为电源滤波和退耦电容，加一个电感作模拟部分的滤波。
PCM2702的音频输出偏置为1"2Vcc，因后接的缓冲运放为单电源应用，故不加隔直电容，这样运放也不用加偏置电阻。
IC2构成一个直流放大倍数为1、交流放大倍数为2的缓冲放大器，C16、C17、C19、C20 为隔直电容。
若忽略运放输出电阻，隔直电容容量计算公式如下：C=7/(6πfLRL)式中，fL为下限频率，RL为负载阻抗，若设定下限频率为40Hz，两个耳机并联使用，因一个普通耳机阻抗通常为32Ω，那么RL为16Ω，可计算得隔直电容值为580.5uF，这里用680uF，并一个0.22uF的CBB电容可改善高频音质。
当然，由于PCM2702输出已具有较大的幅度，可以直接推动如TDA2282等小功率功放，故可将运放改为功放，这样，输出功率会大些。
PCM2702的11到13脚为状态标记引脚。
生产商给的资料指出：10脚状态在无音频信号时为高电平，在第二帧音频数据的首部到来即变为低电平，直到音频数据结束后第二帧首部到来才变为高电平。
了解电脑的声卡和音频接口
了解电脑的声卡和音频接口电脑是现代生活中不可或缺的工具，人们常常使用电脑进行各种操作，例如听音乐、观看视频、语音通话等。
其中，声卡和音频接口是电脑中重要的音频设备，它们负责处理计算机的音频输入和输出。
本文将详细介绍电脑的声卡和音频接口，让读者更好地了解它们在电脑中的作用。
一、声卡的定义和功能声卡是电脑中的一种硬件设备，它通过电子线路将声音信号传递给电脑主机，并且支持音频输入和输出。
具体来说，声卡能够将模拟声音信号转换成数字信号，以供电脑内部处理和存储。
同时，它还能将数字音频信号转换为模拟信号，用于输出音频到扬声器或耳机等外部设备。
声卡在电脑中扮演着音频处理和转换的重要角色。
声卡的功能主要包括以下几个方面：1. 音频输入：声卡可以接收来自麦克风、录音设备等外部设备的声音输入，并将其转换为数字信号，供电脑内部处理，如语音识别、录音等。
2. 音频输出：声卡可以将数字音频信号转换为模拟信号，并通过扬声器、耳机等设备输出声音，供用户听取音乐、观看视频等。
3. 声音处理：声卡内置了一些音频处理器，可以对音频信号进行增强、降噪、回声消除等处理，提高音质效果。
4. 多声道支持：现代声卡一般支持多声道音频输出，例如2.1声道、5.1声道等，实现更加沉浸式的音频体验。
二、音频接口的种类和作用音频接口是声卡与其他设备之间进行连接的接口，常见的音频接口包括模拟接口和数字接口。
它们分别适用于不同的音频设备，并且具有各自的特点和作用。
1. 模拟接口模拟接口是传统音频设备的连接方式，通常使用3.5毫米的立体声插孔。
这种接口常见于电脑的音频输入输出、音箱的连接等场景。
模拟接口通过电压的变化来传输声音信号，比较简单易懂。
用户只需插入相应的插头，即可连接设备并完成声音的输入输出。
2. 数字接口数字接口是现代音频设备的常用连接方式，它通过数字信号传输音频数据，相比于模拟接口，数字接口在音质和传输稳定性方面更有优势。
常见的数字接口有以下几种：- USB接口：USB接口广泛应用于电脑的外部音频设备，如喇叭、耳机等。
SB Live系列声卡AUD_EXT接口引脚定义
实际上，CD SPDIF输入可以自己用简单的音频线修改而成，在数码版的右边有两列子卡接口，按从上到下，从左到右的顺序数到第15、16条针，15针接光驱数字音频插座的D口（正极），16针接插座的G口（地线），即能达到数码版子卡的CD SPDIF输入功能。虽然此做法有不特定声道冲突和某些软件不兼容的问题，幸运的是，故障只在使用SPDIF时出现，总比购买贵200元的数码豪华版划算。
Hale Waihona Puke SB Live! Value具有CD数字音源输入的功能，且相当好用，配合具有CD数字音源输出(光驱后面标注有DG或Digital Audio的接口)的CD－ROM或DVD－ROM，即可享受较为纯净的CD音质，但如果计算机里面同时有两台具备CD数字音源输出的光驱，那怎么办呢？下面就向大家介绍如何将两台光驱的数字音源输出到声卡。
这样，我们就可以将第二台光驱也接在声卡的数字音源输入口上了。
数字输出AC－3
SB Live! Value的S/P DIF输出也在扩展接口中，可以用来传送AC－3信号，与DTT2500或其它AC－3解码器相接，位置就在第1和第2针脚，第2针脚是接地。
SB Live! Value也有数字输出的能力，且不用买创新的专用连接线，更不用买扩充子卡。懂得焊接的话，去买个RCA插座，将黑线焊在接地端，另一条焊在信号端就行了。再找一个AT主机板上的PS/2鼠标固定挡板，把PS/2插座取下来，将RCA插座装上去就很漂亮了。这样我们就得到了AC－3输出接口（如图3）。
22 SPDIFO#2 SPDIF 输出信号
23 GPI0 数字输入(GP 输入0;保留)
24 GPI1 数字输入, (GP 输入 1;保留)
25 OUTMIDI MIDI 输出
图解AC97,HD音效卡前置音频线的接法
【图解】AC97、HD音效卡前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。
经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。
如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 供模拟音频电路使用的接地。
SB Live系列声卡AUD_EXT接口引脚定义
25 OUTMIDI MIDI 输出
26 GND 接地
27 INMIDI MIDI 输入
28 GND 接地
29 KEY
30 KEY
31 ADCSDO2 I2S 音频数据输入
32 GND 接地
33 ADCSDO1 I2S 音频数据输入
Digital有一增强形子卡Optical Digital I/O，有光纤输入/输出、RCA SPDIF输入（44.1或48KHz）/输出（仅支持48KHz）、数字DIN和光纤。如果用在标准版和白金版Live!上，能够以两个SPDIF输出，形成前后数字通道。子卡的数字信号迂回功能使声卡变成转换器，把CD音频直接传到MD上，避免数据处理造成的声音失真。此外，你的MD必须有SRC（Sampling Rate Convertor，采样率转换器，把48KHz转为MD适用的44.1KHz），否则也不能进行录音。这张卡本身成本不高，但光纤的价格实在太贵了，导致售价不太容易接收。
SB Live系列声卡AUD_EXT接口引脚定义电脑应用 2009-05-11 15:07:27 阅读185 评论0 字号：大中小 订阅
注意
ADC 代表模拟-至数字转换器
插针 名称 说明
1 VCC +5V 电源供应
2 VCC +5V 电源供应
3 GND 接地
4 AC97CLK 24.5 MHz 时脉输出
这样，我们就可以将第二台光驱也接在声卡的Value的S/P DIF输出也在扩展接口中，可以用来传送AC－3信号，与DTT2500或其它AC－3解码器相接，位置就在第1和第2针脚，第2针脚是接地。
DIY自己制作的USB声卡
DIY自己制作的USB声卡声卡零件与电路图USB 电子管声卡主电路原理图USB 电子管声卡电源电路原理图USB 电子管声卡印刷电路图主要零件介绍1.主芯片PCM2702E图6.主芯片PCM2702E(手工焊接)PCM2702 D/A芯片的基本规格特性兼容USB 1.0支持16bit 32 KHz/44.1 KHz/48 KHz 取样动态范围:100dB噪信比:150db(典型值)THD+N:0.002%内部集成有独立的12MHz时钟发生器内建8× Oversampling 数字滤波采用双电源供电.其中模拟部分为+5V;数字部分为+3.3V采用SSOP-28封装形式PCM2702是一块单片数模转换芯片.它有两个数模转换输出通道和一个一体化的USB 接口控制器.该接口符合USB1.0标准.它采用最新开发研制的SPActTM(采样期内自适应控制跟踪)系统.该系统能够从USB接口的音频数据中分离出一个稳定的、偏差较小的时钟信号以协调PLL和DAC工作.PCM2702主要由三部分组成:一个是Burr-Brown公司研制的增强型多层次δ-σ调制器,一个是8×重复采样数字插值滤波器,还有一个模拟输出低通滤波器.PCM2702可以接收48KHz、44KHz和32KHz采样速率的16位立体声或单声道音频数据,芯片内部集成有数字电位器的软件静音功能,通过USB的音频等级需求可以控制电位器和静音功能.图7.PCM2702的引脚排列PCM2702的参数:TA=25℃,VCC=VCCL=VCCR=VCCP=5.0V,VDD=VDDC=3.3V,fs=44.1KHz,信号频率1kHz,16位数据. 管脚8、13、14、15、16分别为VBUS、TEST3、TEST2、TEST1和TEST0;管脚10、11、12、28分别是PL YBCK、SSPND、ZERO和XTO.参数中的动态性能取决于标准主机的信号质量,并随系统不同而不同,动态性能的各项参数是用一台Shibasoku#725 THD测量仪测得的.该仪器的特点是带有400Hz的高通滤滤器、30kHz的低通滤波器、通用模式且具有20kHz的带宽限制.通过交流耦合器的模拟输出端负载为5kΩ或更大.PCM2702的工作原理:图8.PCM2702的组成框图控制信号和音频数据信号均通过D+(6脚)和D-(7脚)送入PCM2702中心.所有数据都以全速输入或输出.USB总电源VBUS(8脚)和USB数字地DGNDU(9脚)均与USB总线相连,由于VBUS仅用来分离芯片与USB总线的连接,所以VBUS不消耗USB总线电源功率.图B音频功能逻辑框图PCM2702有两个接口,每一个接口都由一些可供选择的设置成.接口#0有一个备选设置,备选设置#0是一标准的音频控制接口,该接口有一个端口.PCM2702有下列三个端口,输入端口(IT)、输出端口(OT)和功能单元(FU).输入端口定义为“USB”数据流(口类型0×0101),输入端口可以接2个通道的音频流,这2个通道分别可作为音频流的左右声道的压缩数据传输通道.输出端口为“扬声器”端口(端口类型0×0301.)功能控制单元支持音量控制和静音控制功能.内建的数字音量控制电位器可根据音频级别的具体要求以步进量为1.0dB在0.0dB~64.0dB之间进行调节.每个声道可独立设置,同时也支持主音量控制,内建的数字静音控制器也可以根据音频等级的具体要求进行操作,以支持主静音控制,但不支持单独的声道进行调节控制.接口#1有3个可选择的设置:#0备选设置是零带宽设置;#1设置是16位立体声设置,它是一个可操作性设置;#2设置是16位单声道设置,也是一个可操作性设置.PCM2702有两个终端,即:控制终端(EP#0)和同步音频数据流终端(EP#2).控制终端是默认终端,常用来根据标准USB需求和USB音频等级的具体需求对PCM2702的所有功能进行控制.同步音频数据流终端是音频吸收终端,它接收来自PCM的音频数据流和接收重配的传输模式.图10.12MHz晶振连接图PCM2702需要一个12MHz(±500ppm)的时钟来协调USB和音频功能控制部分的工作.该时钟信号可由内部集成的12MHz晶振提供,也可以从XTI(脚1)输入12MHz内部时钟信号(如图10所示),12MHz晶体谐振器与一个1MΩ电阻和两个小电容一起连至XTI和XTO,电容值的大小取决于具体的晶体谐振器的负载.如果使用内部时钟则应从XTI输入,而且XTO 必须悬空,XTI脚时钟信号的逻辑电平为+3.3V,而不是5V.图11是外部12MHz时钟连接电路.图11.外部12MHz时钟输入PCM2702包含一个内部电源接通恢复电路.当VDD电平大于2.0V时,该电路将自动恢复起始数字逻辑电平,整个过程大约需要350μs.为确保接电时序的正常工作,VDD电压必须在10ms内升至2.0V.当电路完成起始电平的恢复并在USB总线接通后,PCM2702设置准备完毕.当建立和USB总线的连接后,PCM2702准备接收USB音频数据.在待音频数据送来时,模拟输出设置为双零点零标志,ZERO(脚12)为高电平.当接收到音频数据后,PCM2702将第一批数据包(含1ms的音频数据)存贮到一个内部存贮器中,当检测到头帧后,PCM2702开始回放.图12.播放停止分离时序图当主机完成或停止音频回放时,PCM将在最后传输的音频数据接收后停止播放,PCM2702的播放停止和分离时序如图12所示.PL YBCK、SSPND和ZERO标志定义如下:PL YBCK:当PCM音频输入数据正在播放时,PL YBCK(脚10)为低电平有效;SSPND:USB接口处于挂起状态时,SSPND(脚11)低电平有效;ZERO:如果PCM音频输入数据持续102个采样周期为0,则进入ZERO状态.ZERO(脚12)为高电平有效.PCM2702的应用图13.PCM2702的典型应用电路这个PCM2702芯片,根最近的一些主流整合型Audio D/A芯片的特性相比都毫不逊色,属于音响级的DAC芯片,跟一般声卡上所用的D/A芯片相比性能好很多,输出音质比起多数专业录音卡都不会输,可以算是高档次的电脑声源之一.那为什么很少见到厂商推出使用这款D/A芯片的声卡呢?原因是这个芯片的价格太高.以成本效益来说,几乎根本没有厂商愿意利用这个芯片,低阶的整合型D/A芯片的单价或许只有这个芯片的1/10;而且在一般的电脑应用上,标榜多声道的产品大行其道,纯两声道的产品很难在市场上销售,这也是一个主要的原因.因而,这个体质极佳的USB接口的D/A芯片,在价格的因素下,自然很难成为消费性电子市场的宠儿,不过优异的音质输出却是我们选用这个芯片的主要原因.使用方便,音质优异,结构简单,都是这个芯片的优点.但是PCM2702E最早是为USB喇叭使用而开发的芯片,可以把通过USB接口传输的音频数字信号转换成模拟信号,经过放大以后,就成为我们听到的声音.接上USB连接线,操作系统就会检测到这个设备——USB音效设备,对电脑来说,这个就是“USB喇叭”,所有系统发出的“声音”都通过USB接口传输音频数字信号到这个USB DAC,在转换成两声道的模拟信号.由于D/A芯片的特性的缘故,只有两声道,而比如一般声卡所具备支持的LINE IN、MAC IN、SPDIF数字输出、录音、MIDI等功能它都不具备,也不能通过一次接两张卡来实现四声道,它是一个单纯的USB数字信号输入,模拟信号输出的只有两声道放音功能的装置,在功能上是无法取代传统声卡的,因而称之为USB DAC.跟一般的DAC的差别就在PCM2702仅仅只能接收USB数字信号,而不像一般的DAC可以接收SPDIF与光纤等等的数字输入,也因为如此,它只能用在具有USB接口的的电脑上,而不管是桌上型电脑或者是笔记本电脑.PCM2702可用于标准的独立USB音频扬声器、CRT/LCD一体化USB音频扬声器,USB 音频放大器等各种USB音频设备中.台湾的KECES曾生产了基于PCM2702E的USB声卡,但与hifi制作的声卡不同,采用了运放而不是电子管,使声卡的体积较小,在音质方面也有所区别,各具特色.2.电子管6N11J图15.6N11J电子管6N11电子管原本用于电子管电视机或电子管高频VHF放大的Cascode线路.该管制作非常精致,二层带齿的云母片、单柱圆表除气环,尤其是方形灰色短屏使它和别的管子不同,由于三极部分距离很近,因此用不锈钢片屏蔽将它们隔离开,并与9脚相接,使二边串扰减到最小.为使噪音低、隔离度好,焊机时9脚要妥善接地,该管的管脚排列见下图所示:图16.6N11管脚图现代很多电子管名厂如Audio Research、Conrad Johnson、Sonic Frontiers及近期的几个品牌的国产前极都使用该管,由此可见它的声音自然有可取之处.6N11的最大屏极电压为130V,灯丝供电为 6.3×0.34(V×A),它的最大屏极耗散功率为2.2W,最大阴极电流22mA,灯丝与阴极间击穿电压为+/-130V,屏极工作电压为90V,屏极电流约10mA,阴极电阻为90欧,跨导为12.5gm;放大因数约30u.近几年来该管在电子管放大器应用日见频繁,尤其是在SRPP(分流调节推挽线路)前极放大器中,土炮烧友对其已达到“非用不可”的地步,由于媒介的大力渲染以及市场的需要,一枚国产6N11售价已由八九元炒至三四十元.与6N11技术指标近似的国外同类管还有6DJ8、ECC88、6H11N、CV2492、6922、E88CC、cca、从名称来区分,6N11和6DJ8、ECC88、CV2492是同一类管能互相更换的管子(6H11N是前苏联管),而6922、E188C、E88CC是更高屏压的同类管(屏极工作电压为220V,屏极电流15mA,灯丝电压6.3V,灯丝电流0.36A),cca(或CCA)则是厂方依照6922或E88CC的参数造出来的特别版.随着国内外Hi-Fi界的交流,上述不少电子管在国内都可以购到,尽管它们的技术参数相似也因生产厂家和制作工艺的不同而呈现出不同的产品质素与声音表现.目前,6N11已广泛应用于音响器材,其放大能力属中u管(u=30),同时其EP-IP特性曲线优良,比12A系列更精良.它的声音比其他不同类型的电子管显得快速而分析力高,音染极少,拾取微弱信号的能力强,并以音色通艉、消澈而著称,若和胆味浓烈的12AX7相比,12AX7就好像是属音响界的Jadis 派(音色浓烈,音染味重),6N11则属Cello派(没有自己的音色、味淡、传真度高),各有各风格.这次制作的USB声卡上采用的是国产北京6N11J(后缀J表示为军用级),它的除气剂碟上的金属片是方形的,在结构上的用料它与6DJ8也不相同,最大区别是6N11的屏极呈银金属色,而6DJ8却是石墨料.另外,国产6N11身形稍肥大,这个管子在重放合唱的场合中有一定的现场感,人声表现尚可,中频质感有一定水平,但声场纵深度较为欠缺,层次细节不足.3.耦合电容提起耦合电容,那么就要先说这次制作的USB声卡的三个版本:豪华版、增强版和普通版,它们的区别也就是在使用的耦合电容、滤波电容上.所有的三个版本的USB电子管声卡的电阻均使用的是国营893厂生产的精密6色环金属膜电阻,电源变压器均使用从成都崇达电子专门定制的50W环牛.图17.豪华版图18.豪华版的耦合电容豪华版的耦合电容使用的是SCR Solen的音响专用MKP电容,分别是0.22μF和3.3μF(普通版是2.2μF).图19.豪华版的滤波电容滤波电容使用ELNA音频专用补品电解电容、松下金字高速电解电容,褪耦电容使用三洋OS半导体固体电解电容、Philips橙色聚丙烯电容.图20.增强版图21.增强版的滤波电容增强版的滤波电容使用松下工业品高速电解电容,褪耦电容使用三洋OS半导体固体电解电容和德国黑WIMA.耦合电容使用的是成都宏明电子(国营719厂)的军品级CL41和CFR06AR金属化聚碳酸脂电容,分别是0.33μF和2.5μF(普通版分别是0.22μF和2.2μF).图23.普通版图24.普通版的耦合电容普通版的耦合电容使用的是成都宏明电子(国营719厂)的音响专用MKP(金属化聚丙烯)电容,分别是0.22μF和2.2μF.图25.普通版的滤波电容为何使用昂贵的SCR Solen电容呢?用SCR Solen电容可以使MP3的听感变好——Solen 的低音松散缺乏冲击力和气势,中音厚实的有些过分,高频朦胧柔化,像蒙了一层薄纱.听MP3,特别是码率低的MP3的时候,SCR Solen的音色特点对MP3毛躁的声音在很大程度上起了弥补作用,让MP3的声音听起来很柔和甜美,富有音乐感.但是在听高质量的APE或者W A V文件时,宏明音响专用MKP电容的声音清晰度,速度感和力度感十足,高频清丽有很强的质感,听弦乐尤其爽.如果单纯听APE或者CD的话,基本上可以认为SCR Solen是昂贵的垃圾,要知道其价格是宏明(国内一流的电容生产厂)同等容量电容的10倍以上.正因为如此,再加上某些品牌型号的电容在市场上难以寻觅,有价无货,因而豪华版和增强版都作为不同搭配而表现不同性能的存在,仅仅各做了一块样品,倒是普通版做了将近40块了.组装调试图26.最初的测试版本最初的测试版本看上去比普通版都要“缩水”的多由于稳压芯片7812发热量很大,在所有的版本上都安装了黑色的散热片,以保证能正常工作.4个LM317稳压芯片直立安插在PCB上,外观摸样跟MOSFET管几乎一样.图27.测试版改进的部分由于测试版的效果不理想,在后续的调试中改动了部分电路、增加了左边的耦合电容以及更换了滤波电容图28.测试版采用了飞线,方便调试图29.测试版效果试听听起来用起来如何笔者拿到USB声卡,迫不及待的接上电源,PCB上的PWR灯与SSPND指示灯随之亮起,接上USB线,很顺利的进入Windows XP并马上就辨认出USB Audio Device,不必另外安装驱动程序(实际上在Windows 98SE、Windows Me、Windows 2000下都不需要安装驱动程序,真正的即插即用),SSPND灯随之熄灭,播放时PlyBK灯也会发亮,功能与效果一切正常.图30.工作中的豪华版USB电子管声卡图31.设备管理器对设备的识别图32.设备属性图33.设备驱动显示马上播放电脑里的MP3,配上惠威的M200有源音箱,觉得音质还不错,轻易胜过一般的娱乐用声卡,但因为播放的是网上下载的一些MP3,所以也只是觉得比声卡好听而已,并没有很惊艳的感觉,换上直接从CD抓下来的W A V文件和从网上下载的APE(一种无损压缩的音频文件)与高码率的MP3,果然与常规声卡有了明显的区别!与常规声卡最明显的差异在于USB电子管声卡里面出来的是充满音乐味,高解析度而又很柔和的声音,让人有一直听下去的欲望.而笔者的常规声卡(笔者目前使用的是Creative的SB Live!标准版CT4620和Diamond的MX400)与之相比就显得声音干冷毛躁,没有耐心去仔细品味音乐了.结束语这款USB电子管声卡的优点就不必再说了,但是“缺点”也是很明显的:作为DIY的作品,没有外壳,还要附带一个庞大的电源,使用有些不方便——按照hifi的说法就是“DIY的东西,为了音质效果,不向其它任何因素妥协,从而放弃了采用USB供电和机箱电源供电的方案,采用外置也减少了一些不必要的干扰”.。
[电子电路]常见模拟音频接口介绍
![[电子电路]常见模拟音频接口介绍](https://img.taocdn.com/s3/m/f588e25dce84b9d528ea81c758f5f61fb73628f7.png)
常见模拟音频接口介绍1 玩音频我们总要碰到各种各样的接口如果不了解会出现什么情况根本不知道怎么用也不知道为什么不出声。
这可不是危言耸听因为有些接口虽然貌似一样但是实现原理却完全不同。
即便你认识它了可你知道它的内在么看似简单的接头它又是如何工作的呢譬如说看似最简单的3.5mm接头为何两声道的东东它有分成三段别着急下面笔者就为大家答疑解惑。
几乎所有电气类接口在市场上都被人形象的分成两类“公头”和“母头”而如果换个说法可能大家会更清楚的了解“公头”对应“接头”“母头”对应“插孔”。
OK下面看看最常见的各类头。
最常见的模拟接口——3.5mm立体声接口小三芯接口3.5mm立体声接头3.5mm立体声接口又叫做小三芯接口这是我们目前看到的最主要的声卡接口绝大部分消费类声卡包括板载声卡都在使用这类接口。
3.5mm立体声接口母口3.5mm接口提供了立体声的输入输出功能因此一般来说支持5.1的声卡6声道或音箱来说就需要3个3.5mm立体声接口来接驳模拟音箱3×2声道6声道7.1声卡或音箱就需要4个3.5mm立体声接口4×2声道8声道以此类推。
为了适应不同的设备需求同类的接口目前能看到的有三个尺寸规格分别是2.5mm、3.5mm和6.22mm接头。
2.5mm接头在手机类便携轻薄型产品上比较常见因为接口可以做的很小3.5mm接口在PC类产品以及家用设备上比较常见也是我们最常见到的接口类型6.22mm接头是为了提高接触面?约澳陀枚壬杓频哪Ｄ饨油烦＜ 诩嗵 茸ㄒ狄羝瞪璞干稀?我们再来小三芯接口这个称呼我们看到这类接口有两个环是塑料材料很明显是绝缘用的那么对应下来就有三根线了。
根据实际使用需要我们还能看到有4芯甚至5芯的这种接口不过其导电与绝缘面的间距是有一定规范的。
笔者接触的4芯3.5mm接口是在松下的磁带随身听上看到的多出来的一根线应该是传送线控信号用的可见这样的接口也未必一定传输模拟信号。
另外芯数也能减少譬如麦克风类产品只需用到两芯那么绝缘层只需要一层就够了。
声卡的原理
声卡的原理声卡，又称音频接口卡，是计算机中的一种重要的外部设备，它的作用是将数字信号转换成模拟信号，从而使计算机能够播放声音。
声卡的原理涉及到数字信号处理、模拟信号处理、声音合成等多个方面，下面我们就来详细了解一下声卡的原理。
首先，声卡的原理涉及到数字信号处理。
当计算机中的音频文件被播放时，声卡首先将数字信号转换成模拟信号。
这个过程涉及到模数转换器，模数转换器将数字信号转换成模拟信号，然后通过放大电路进行放大，最终输出声音。
这个过程是数字信号处理的重要环节，它决定了声音的质量和清晰度。
其次，声卡的原理还涉及到模拟信号处理。
当外部声音通过麦克风等设备输入到计算机中时，声卡需要将模拟信号转换成数字信号。
这个过程涉及到模数转换器，模数转换器将模拟信号转换成数字信号，然后通过数字信号处理器进行处理，最终被计算机识别和存储。
模拟信号处理是声卡工作中至关重要的一环，它直接影响着声音的录制和识别质量。
此外，声卡的原理还涉及到声音合成。
声音合成是指声卡通过特定的算法和技术，将数字信号转换成模拟信号，并通过扬声器播放出来。
声音合成涉及到声音的频率、振幅、波形等多个方面，这些参数的合理设置决定了声音的音质和音色。
声音合成是声卡工作中的重要环节，它直接影响着声音的音质和音色。
综上所述，声卡的原理涉及到数字信号处理、模拟信号处理、声音合成等多个方面。
声卡通过模数转换器、数字信号处理器、声音合成器等多个模块，将数字信号转换成模拟信号，并通过扬声器播放出来。
声卡的原理是计算机音频功能得以实现的重要基础，它直接影响着声音的质量和清晰度。
在实际应用中，声卡的原理为我们提供了高质量的音频体验，无论是音乐欣赏、游戏娱乐还是语音通话，都离不开声卡的支持。
因此，了解声卡的原理对于提高音频体验、优化声音效果具有重要意义。
希望通过本文的介绍，读者能够更加深入地了解声卡的原理，从而更好地利用声卡为我们带来的便利和乐趣。
电脑声卡的工作原理
电脑声卡的工作原理声卡的工作原理很简单，麦克风和喇叭所用的都是模拟信号，而电脑所能处理的都是数字信号，声卡的作用就是实现两者的转换。
从结构上分，声卡可分为模数转换电路和数模转换电路两部分,模数转换电路负责将麦克风等声音输入设备采到的模拟声音信号转换为电脑能处理的数字信号；而数模转换电路负责将电脑使用的数字声音信号转换为喇叭等设备能使用的模拟信号。
声卡主要有两种：内置独立声卡和内置集成在主板上的软声卡。
音乐合成有两种方法。
一种是调频（FM）合成法，FM合成方式是将多个频率的简单声音合成复合音来模拟各种乐器的声音。
FM合成方式是早期使用的方法，用这种方法产生的声音音色少、音质差。
另一种是波形表（Wavetable）合成法。
这种方法是先把各种真正乐器的声音录下来，再进行数字化处理形成波形数据，然后将各种波形数据存储在只读存储器中。
发音时通过查表找到所选乐器的波形数据，再经过调制、滤波、再合成等处理形成立体声送去发音。
存储声音样本的ROM容量的大小对波表合成效果影响很大。
混音器的作用是将来自音乐合成器、CD－ROM、话筒输入（M IC）等不同来源的声音组合在一起再输出，混音器是每种声音卡都有的。
数字声音效果处理器是对数字化的声音信号进行处理以获得所需要的音响效果（混响、延时、合唱等），数字声音效果处理器是高档声卡具备的功能。
模拟声音输入输出功能主要是A/D、D/A转换。
一般声音信号是模拟信号，计算机不能对模拟信号进行处理。
声音信号输入后要将模拟信号转换成数字信号再由计算机进行处理。
由于扬声器只能接受模拟信号，所以声卡输出前要把数字信号转换成模拟信号。
常用于表示声卡性能的两个参数是采样率和模拟量转换成数字量之后的数据位数（简称量化位数）。
采样率决定了频率响应范围，对声音进行采样的三种标准以及采样频率分别为：语音效果（11 k Hz）、音乐效果（22 kHz）、高保真效果（44。
1 kHz），目前声卡的最高采样率为44。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
板载声卡外部有三个接口，分别是：音频输出接口，mic接口，line in音频输入接口
内部有两个接口，分别是：cd音频输入接口，前置音频接口插针
声卡接口电路组成
*声卡解码芯片
*音频功率放大器
*晶振
*供电电路
*电阻
*电容
声卡的电路结构
不同组成形式的声卡，其电路结构也不同，独立声卡结构相对复杂，主要包括：
*数字音频处理电路
*A/D转换电路
*D/A转换电路
*音频放大电路
*音色库
如下结构图：
集成声卡电路的组成如下 *电源供电部分
*信号输入/输出
*集成芯片
AD1885集成声卡是845主板上采用较广泛的集成声卡，电路如图
1.电源供电
由主板供电，DVDD为3.3V，AVDD为5V。
2.信号部分
*来自光盘的信号线两条，分别为CD_L和CD_R *线路输入L插座也有两个，分别是LINE_IN_L和LINE_IN_R
*话筒输入插座MIC
*耳机输出两个声道，HP_OUT_L和HP_OUT_R *线路输出分别是LINE_OUT_L和LINE_OUT_R *复位信号为RESET
*数据线输入/输出引脚分别为SDATA_IN和SDATA_OUT
*同步信号为SYNC
*时钟信号为BIT_CLK
*主板喇叭电路为PC_BEEP，
*震荡信号输入，输出脚分别为XT_IN和
TXY_OUT，芯片外接晶体22uf的电容，24MHZ晶体XT3是寻找声卡部分的主要标志。
关于维修
主板上声卡接口电路一般都在声卡解码芯片附近，主要由以下几部分：
*电容
*电阻
*三端稳压器
*晶振
1.无声音输出
检查bios中“ac97”选项是否正常。
查看声卡解码芯片上的供电电压是否正常。
查看驱动程序是否正常。
查看声卡晶振是否起振。
正常工作时，声卡晶振两端会有1.1到1.2V的电压。
若晶振两端有电压没波形，可能晶振损坏。
若有没有电压，可能谐振电容损坏或声卡解码芯片损坏。
检查声卡解码芯片到南桥芯片之间的地址线和数据线是否断裂。
检查声卡解码芯片是否损坏。
2.输出的声音杂音大
声卡驱动安装错误。
软件冲突。
音频输出插座接触不良。
滤波电容漏电。
3.输出声音小
插座接触不良。
输出电容损坏。
查看声卡解码芯片供电电压是否正常。
查看音频功率放大器输出端的反馈电阻是否短路。
附图：。
