DIN8140-1999钢丝螺套标准(中文版)

德国标准1999 07
没有DIN(德国标准化协会)的预先许可
本标准的任何部分均不得复制
Beuth Verlag GmbH,D-10772柏林唯一拥有销售德国标准的权利
索引号DIN 8140-1:1999-07
英文价格组09 销售号0109
06.00
用于ISO米制螺纹的螺纹丝套
第一部分尺寸与技术条件
ISO米制螺纹用钢丝制螺纹嵌镶件.第1
部分:尺寸,交货技术条件
DIN
8140-1
ICS 21.060.99
为了与国际标准化组织ISO所出版的标准的现行做法保持一致
全文中逗号用于小数点标记
前言
本国际标准由紧固件标准委员会制定
修订
本标准与1998年十月版本有差别因为它已经编辑性修订d1的
规范以及尺寸为M14和M12的螺纹丝套的匝数已与国际标准相
协调
以前的版本
DIN 8140-1 1988-10
所有尺寸均以mm为单位
1范围

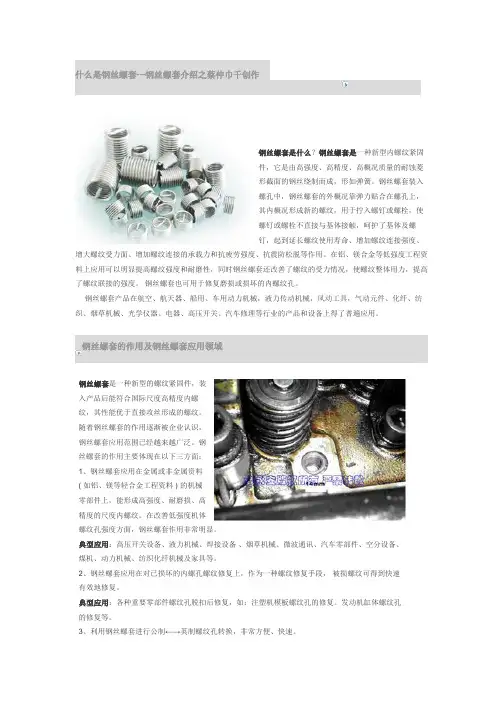

本标准规定了螺纹丝套简称螺套的尺寸和技术性交货条件
它螺纹丝套适合在金属元件或非金属元件上制造高强度耐磨损
的内螺纹它同样可以使用在修复破损螺纹和替换用旧的螺纹方面螺套减轻了螺栓联接对冷压焊的敏感性它可以承受高温或低温的影响耐腐蚀而且可以确保恒定的摩擦系数
2引用标准
本标准包含的其他出版物的条款和引用内容有的注有日期有的没有这些标准引用在本标准的合适位置而这些出版物的标题就列后面对于注有日期的引用标准其后续的修正与修订在本标准
的修正或修订版中包含有其内容时才应用于本标准对于未注
日期的引用标准适用的是所引用的出版物的最后的版本
后续页码为2至13页
由DIN Sprachendienst编译
在有疑问的情况下德语原作应该作为权威文本以供查阅
DIN 13 1
通用ISO米制螺纹第1部分粗牙距螺纹名义直径从1mm
至68mm
DIN 13 3
通用ISO米制螺纹第3部分0.5mm细牙距螺纹名义直径
从3,5mm至90mm
DIN 267-2
紧固件技术性交货条件总要求
DIN 962
紧固件的定名系统
DIN 8140 2用于ISO米制螺纹的螺纹丝套用于螺纹丝套的套丝孔及螺纹
公差
DIN EN 28839紧固件的机械特性有色金属材质螺栓螺钉双头螺栓和螺
帽(ISO 8839 1986)
DIN EN ISO 898 1碳钢及合金钢材质紧固件的机械特性第一部分螺栓
螺钉和双头螺栓ISO/DIS 898 1 1996 *)
DIN EN ISO 2302主力矩型钢制六角螺帽机械特性和性能特点ISO 2320
1997
DIN EN ISO 3506-2耐腐蚀不锈钢紧固件的机械特性第2部分螺帽ISO 3506
2 1997
DIN ISO 965-1通用ISO米制螺纹公差第一部分原则和基础数据ISO
965-1 1998
ISO 6410-2 1993技术制图螺纹和螺纹零件第2部分螺套
BS 4377 1991对容纳螺纹丝套的孔套制螺纹的规范ISO米制螺纹
3形制和尺寸
螺套应该由截面为菱形的金属丝绕制而成形状为圆柱状弹簧形圈形物它可
以分为为A型螺套范围有M2至M39和M8 1至M39 3螺纹比较图1
以及B型螺套具有锁紧功能其内截面形状为同心多边形范围有M2,5至
M24和M8 1至M33 2螺纹比较图2
注释锁紧是通过增加螺纹的摩擦性接触以防止联接的螺栓从工作位置松脱
达成的其结果是导致拧紧螺栓所需的力矩的增加
螺套应该附有一个槽口如图1和图2所示以达到在安装到位后可以去除柄
脚的目的
1槽口 1 槽口2柄脚 2 柄脚图1 A型螺套
图2B型螺套具有锁紧功能
3.1名义长度
推荐的螺套名义长度为工件材料螺栓的性能等级或螺栓材料比较表1的
屈服强度的函数。
