理想GR系列一体机故障代码详解

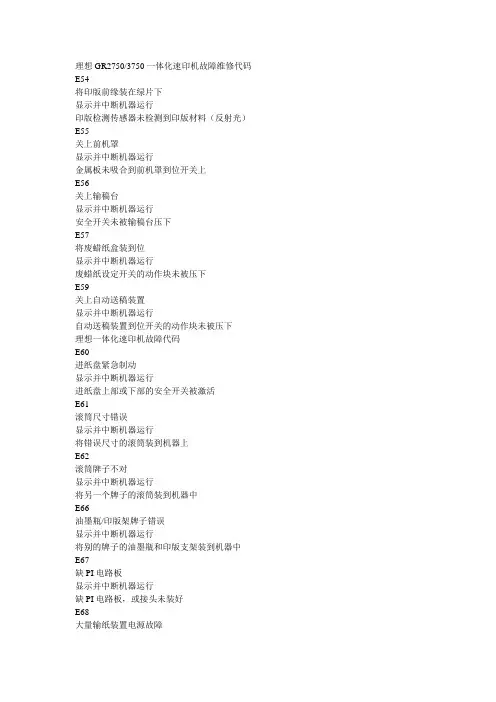

理想GR27503750一体化速印机故障维修代码

理想GR2750/3750一体化速印机故障维修代码E54将印版前缘装在绿片下显示并中断机器运行印版检测传感器未检测到印版材料（反射光）E55关上前机罩显示并中断机器运行金属板未吸合到前机罩到位开关上E56关上输稿台显示并中断机器运行安全开关未被输稿台压下E57将废蜡纸盒装到位显示并中断机器运行废蜡纸设定开关的动作块未被压下E59关上自动送稿装置显示并中断机器运行自动送稿装置到位开关的动作块未被压下理想一体化速印机故障代码E60进纸盘紧急制动显示并中断机器运行进纸盘上部或下部的安全开关被激活E61滚筒尺寸错误显示并中断机器运行将错误尺寸的滚筒装到机器上E62滚筒牌子不对显示并中断机器运行将另一个牌子的滚筒装到机器中E66油墨瓶/印版架牌子错误显示并中断机器运行将别的牌子的油墨瓶和印版支架装到机器中E67缺PI电路板显示并中断机器运行缺PI电路板，或接头未装好E68大量输纸装置电源故障显示并中断机器运行厚纸输纸装置使电源发生故障E69大量输纸装置故障显示并中断机器运行厚纸输纸装置发生故障E71配页机故障--纸张卡在配页装置显示并中断机器运行纸张卡在配页装置上E72配页机故障--配页装置机门打开显机示并中断机器运行配页装置的机门打开E73配页机故障--纸张还在配页装置中显示并中断机器运行配页后的纸张还在配页装置格中E74配页机故障--配页装置的分页格满了显示并中断机器运行配页装置的分页满了E75配页机故障--选择的纸张幅面不对显示并中断机器运行配页装置中的纸张幅面与进纸盘中的纸张幅面不匹配E76配页机故障--纸张尺寸不能用显示并防止机器运行装在进纸盘中的纸张的尺寸与配页装置能用的纸张幅面不匹配E79分类装置中纸带用完显示并中断机器运行纸带尾部传感器检测到纸带卷的尾部理想GR2750/3750/2700/3700/1750速印机技术故障问题理想GR2750/3750/2700/3700/1750速印机技术故障问题故障代码含义显示在数字窗上T1（E01）主电机锁定T2（E02）升降电机锁定T3（E03）一类装版故障T4（E04）油墨溢出T5（E05）印刷位置电机锁死T6（E06）压力检测传感器故障T7（E07）GR与数据通讯错误T8（E08）GR与选配接口板出错T9 GR与分页器通讯错误T10 裁切控制板或头像处理板失灵T11 压力控制电机锁死T13 切刀电机锁死T14 夹板二类错误T15 扫描读脉冲电机错误T16 C位传感器故障T17 更换电池T18 分页器故障T19 热压电机锁死T20 翼电机锁死C21 装版故障C22 供纸错误C23 切版故障C24 机器中有切下的蜡纸条C25 卸版故障C26 废版卡在废版盒入口C27 滚筒上无版纸C31 第二进纸区卡纸C32 出纸卡纸C33 第一进纸区卡纸C34 滚筒下面卡纸C36 原稿输入故障C37 进口卡原稿C38 卡搞或原稿过大C39 出稿卡住C41 更换油墨筒C42 更换废蜡纸卷C43 清理废版盒C44 加纸T50（E50）印数或制版记数故障C51 插入磁卡C52 装好滚筒C53 把油墨筒装好C54 把蜡纸插入绿色导片下C55 关好前门C56 关好上前盖C57 装好废版盒C58 关好版纸装载单元C59 关好ADF单元C60 进纸盘紧急停止C61 滚筒尺寸错误。

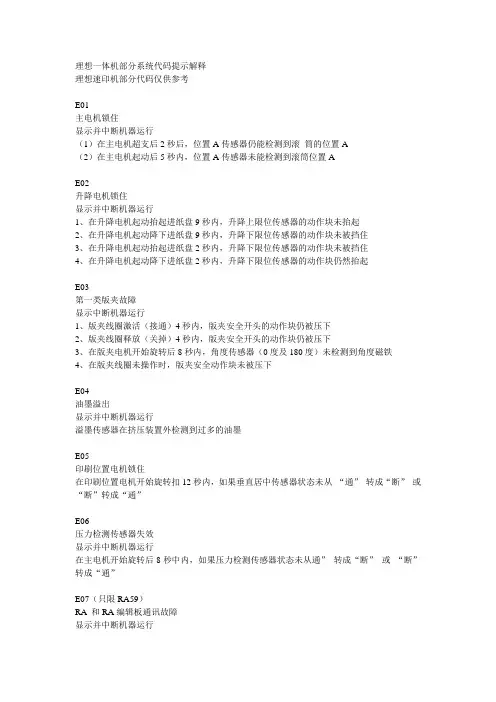

理想一体机故障代码

理想一体机部分系统代码提示解释理想速印机部分代码仅供参考E01主电机锁住显示并中断机器运行（1）在主电机超支后2秒后，位置A传感器仍能检测到滚筒的位置A（2）在主电机起动后5秒内，位置A传感器未能检测到滚筒位置AE02升降电机锁住显示并中断机器运行1、在升降电机起动抬起进纸盘9秒内，升降上限位传感器的动作块未抬起2、在升降电机起动降下进纸盘9秒内，升降下限位传感器的动作块未被挡住3、在升降电机起动抬起进纸盘2秒内，升降下限位传感器的动作块未被挡住4、在升降电机起动降下进纸盘2秒内，升降下限位传感器的动作块仍然抬起E03第一类版夹故障显示中断机器运行1、版夹线圈激活（接通）4秒内，版夹安全开头的动作块仍被压下2、版夹线圈释放（关掉）4秒内，版夹安全开头的动作块仍被压下3、在版夹电机开始旋转后8秒内，角度传感器（0度及180度）未检测到角度磁铁4、在版夹线圈未操作时，版夹安全动作块未被压下E04油墨溢出显示并中断机器运行溢墨传感器在挤压装置外检测到过多的油墨E05印刷位置电机锁住在印刷位置电机开始旋转扣12秒内，如果垂直居中传感器状态未从“通”转成“断”或“断”转成“通”E06压力检测传感器失效显示并中断机器运行在主电机开始旋转后8秒中内，如果压力检测传感器状态未从通”转成“断”或“断”转成“通”E07（只限RA59）RA 和RA编辑板通讯故障显示并中断机器运行如果CPU与RA编辑之间的通讯发生错误E08RA和电脑接口发生通讯故障显示并中断机器运行如果CPU与电脑接口之间的通讯发生错误E09RA和配页之间的通讯故障显示并中断机器运行如果CPU与配页机之间的通讯发生错误E10（只限RA59)显示并中断机器运行在图像扫描操作开始之时，如果数据信号（如原稿幅面等）未从裁纸电路板输出E11压力控制电机锁住显示并中断机器运行1、在压力控制电机开始旋转100ms内，未检测到来自压力控制电机上的编码盘送出的脉冲2、在压力控制电机开始旋转5ms内，压力居中传感器状态未从通转成断（或从断转成通)E12机器状态选择错误显示并停止机器运行系统电路板上开关SW2（十六进制开关）设定在“未使用”状态E13裁纸电机被锁住显示并在机器处于制版和保密操作时中断机器运行在裁切操作之后，在滚筒位置A的印版位置传感器检测到印版，而且在第二次裁切操作之后，在滚筒再次转到位置A时印版位置传感器仍检测到印版E14第二类版夹故障在版夹线圈不处于操作状态时，版夹安全开关的动作块未被压下E15 (只限RA59）平台读脉冲电机锁住显示并中断机器运行1、在平台读脉冲电机激活后18898个脉冲后，图象扫描装置初始位置传感器未检测到图象扫描装置2、在平台读脉冲电机激活后15748个脉冲后，图象扫描装置自动送稿暗调传感器未检测到图象扫描装置3、在平台读脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置初始位置传感器上释放开4、在平台读脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置初始位置自动送稿暗调传感器上释放开E16位置C传感器失灵显示并中断机器运行E17便换电池显示并中断机器运行进入维修程序:天地位键,-10< >+10开机.出现1.02.按C(出现00).退出按复位键1秒E3 版夹故障:64版夹动作米4 保密版制作进入检测模式方法：同时按住〈和〉然后开机。

理想GR系列一体机故障代码详解

GR系列故障代码故障代码含义显示在数字窗上T1（E01）主电机锁定T2（E02）升降电机锁定T3（E03）一类装版故障T4（E04）油墨溢出T5（E05）印刷位置电机锁死T6（E06）压力检测传感器故障T7（E07） GR与数据通讯错误T8（E08） GR与选配接口板出错T9 GR与分页器通讯错误T10 裁切控制板或头像处理板失灵T11 压力控制电机锁死T13 切刀电机锁死T14 夹板二类错误T15 扫描读脉冲电机错误T16 C位传感器故障T17 更换电池T18 分页器故障T19 热压电机锁死T20 翼电机锁死C21 装版故障C22 供纸错误C23 切版故障C24 机器中有切下的蜡纸条C25 卸版故障C26 废版卡在废版盒入口C27 滚筒上无版纸C31 第二进纸区卡纸C32 出纸卡纸C33 第一进纸区卡纸C34 滚筒下面卡纸C36 原稿输入故障C37 进口卡原稿C38 卡搞或原稿过大C39 出稿卡住C41 更换油墨筒C42 更换废蜡纸卷C43 清理废版盒C44 加纸T50（E50）印数或制版记数故障C51 插入磁卡C52 装好滚筒C53 把油墨筒装好C54 把蜡纸插入绿色导片下C55 关好前门C56 关好上前盖C57 装好废版盒C58 关好版纸装载单元C59 关好ADF单元C60 进纸盘紧急停止C61 滚筒尺寸错误********************************* GR系列一体机测试代码A传感器/开关测试用两种不同的叫声区别当前测试器件状态检测到： 0.1秒间隔短叫未检测到：0.5秒间隔叫声652 纸张检测传感器3 下限传感器4 进纸压力开关5 蜡纸装载键6 纸传感器7 压力传感器8 A 位传感器9 0度角度传感器10 180度角度传感器11 C位传感器12 进纸台下降键13 夹版安全开关14 卸版传感器15 蜡纸位置传感器16 滚筒复位键18 滚筒到位传感器19 出纸传感器20 出纸2传感器21 ADF上盖开关22 垂直位置传感器23 蜡纸位传感器24 进纸离合器传感器25 进纸检测传感器26 跳翼开关127 跳翼开关228 卸版传感器29 蜡纸装载开关30 前门传感器31 TPH初始位置开关32 THP压力开关33 废版盒到位开关34 ADF原稿检测传感器35 原稿对位传感器36 原稿进纸传感器37 油墨检测传感器38 油墨溢出传感器39 主电机安全开关40 进纸盒安全开关141 进纸盒安全开关242 进纸盒安全开关344 进纸盒安全开关445 原稿出传感器开关46 ADF 开关47 蜡纸检测传感器48 蜡纸装载传感器49 CCD初始位置传感器50 ADF补偿传感器51 稿台盖传感器52 稿台原稿检测53 压力控制传感器54 废版满检测传感器55 油墨筒开关156 油墨筒开关257 油墨筒开关358 电池检测信号59 接口板检测信号60 滚筒15转/分钟61 滚筒30转/分钟62 滚筒变速转动64 分离风扇65 写脉冲电机66 装载步进电机67 进纸离合器68 压力线圈69 吸风风扇70 卸版风扇71 卸版线圈和传送电机72 装载风扇73 夹板线圈74 滚筒锁定线圈76 拾稿线圈77 热打印电力控制78 进稿电机79 头像扫描LED阵列点亮80 跳翼电机101 油墨电极102 升降台上/下操作103 印刷位置电机正/反转104 夹板打开/关闭105 自动送稿器工作106 保密操作107 进纸和印刷操作108 平台读步进电机运转109 机器磨合运转110 升降系统磨合运转111 TPH压力电机112 切刀电机113 平台式自动进稿器进稿操作114 压力控制电机115 油墨传感器（热敏电阻）检测116 TPH热敏电阻检测117 热敏头测试 1118 热敏头测试 2119 热敏头测试 3120 热敏头测试 4131 吸风输纸离合器检测。

理想一体机维修代码GRFR系列

理想一体机维修代码GR\FR系列理想 GR一体机测试代码第一部份：自检功能（用来检测每个电器部件是否正常）开始测试操作 ] （同时按下“线条稿 / 照片”和“制版 / 印刷”按键，打开电源。

）用两种不同的叫声区别当前测试元器件状态是否正常（检测到： 0.1 秒间隔的叫声）1）[ 传感器 / 开关测试 ].2 纸尺寸传感器 .反射光检测3 限传感器 .光路被挡4进纸压力开关 . 开关打开5版纸装载键 . 被按下6纸传感器 . 光路被挡7纸检测传感器 . 光路被挡8A 位传感受器 . 光路被挡90 角度传感器 . 磁力检测10180 角度传感器 . 磁力检测11C 位传感器 . 光路被挡12进纸台下降键 . 被按下13夹板安全开关 . 开关被按下14卸版爪传感器 . 光路被挡15版纸位置传感器 . 反射光检测16滚筒原始位置键 . 被按下18滚筒装置开关 . 开关被按下19接纸传感器 . 光路被挡20接纸传感器 2. 光路被挡21扫描台 ( 上盖 ) 装置开 . 开关被按下22垂直位置传感器 . 光路被挡23版纸用完传感器 . 无反射光24进纸离合器传感器 . 光路被挡25进纸检测传感器 . 光路被挡26跳翼开关 1. 开关被按下27跳翼开关 2. 开关被按下28卸版传感器 . 光路被挡29版纸装载单元开关 . 开关被按下30前门传感器 . 磁性开关接上31热打印头原始位置开 . 开关被按下32热打印头压力开关 . 开关被按下33废版盒装置开头 . 开关被按下34ADF 原稿检测传感器 . 光路打开35原稿对位传感器 . 光路打开36进稿传感器 . 光路被挡37油墨传感器 . 检测油墨38油墨溢出传感器 . 检测油墨39主电机安全开关 . 开关被按下40进纸安全开关 . 开关放开41进纸盒开关 1. 磁性检测42进纸盒开关 2. 磁性检测43进纸盒开关 3. 磁性检测44进纸盒开关 4. 磁性检测45出稿传感器 . 光路被挡46ADF 开关 . 开关被按下47版纸检测开关 . 反射光检测48版纸用完传感器 . 反射光检测49扫描器原始位置传感 . 光路被挡50ADF 扫描自动匀色传 . 光路被挡51稿台盖传感器 . 光路被挡52稿台原稿检测传感器 . 反射光检测53压力控制传感器 . 光路被挡54废版检测传感器 . 光路被挡55油墨筒开关 1. 开关被按下56油墨筒开关 2. 开关被按下57油墨筒开关 3. 开关被按下58电池检测信号 . 电池59接口板检测信号 . 选配件接口板接上2）[ 电机 / 电磁铁测试 ]60滚筒 15 转/ 分钟61滚筒 30 转/ 分钟62滚筒变速运转63分离风扇65 写入步进电机CW(输入 )66装载步进电机67进纸电磁离合器68压力电磁铁69负压风扇70卸版风扇71卸版电磁铁和卸版输送电机72装载风扇73夹板电磁铁74锁定电磁铁 ( 滚筒 )75拾稿电磁铁77热打印电力控制78进稿电机79图像扫描 LED列阵点亮80翼电机 (GR1700除外 )90 部分内存清除 . 系统电路板上 RAM的部分信息 , 如卡纸和故障信息被初始化.91 制版宽度检查 .92使印刷、制版和磁卡计数器不工作 . 同时 "T17 CALL SERVECE"或 E17也不显示 . 允许维修技术人员印刷不增加计数 . 主开关关闭后 , 自动退出此功能 .97全部内存清除 . 系统电路板所有信息 ,( 不包括记忆开关测试 81#-87#) 全部被初始化 , 卸板的容量不会被清除98内存开关清除 . 初始化 81#-88# 内存设置 .101油墨电机 . 滚筒以 15 转/ 分钟运转 , 油墨电机开始把油墨电机开始把油墨送入滚筒内部直到油墨传感器检测到油墨然后机器把空白版装到滚筒上进行自动匀墨功能, 滚筒运转 30 圈后停在 A 位.为无墨滚筒加墨 .102升降台上 / 下操作 . 按" 进纸盘下降 " 按钮 , 下列动作被重复 . 按下钮 -> 进纸台上升 -> 上限开关按通 -> 进纸台停按下钮 -> 进纸台下降 -> 下限开关按通 -> 进纸台停103印刷位置电机正 / 反转 . 反回垂直居中位置 -> 停顿一秒 -> 正转 -> 停顿一秒 -> 反转 -> 停顿一秒-> 返回垂直居中位置 -> 停止104夹板开 / 夹板关 . 滚筒转动到原始位置 -> 打开夹板 (180 度)-> 停顿一秒钟 -> 关闭夹板 (0 度)->滚筒回到原始位置 ( 回到第一步 )105自动送稿器操作 . 拾稿 -> 原稿底色校正 -> 输入原稿 -> 退出原稿 -> 原稿检测传感器接通回到第一步拾稿106保密操作：保密操作 -> 压力电磁接通 -> 压力电磁铁放开 -> （这个程序连续运动三个同期后，机器停止）107进纸和印刷操作：进纸台升起，纸张连续进纸，直到纸用完 1. 印刷计数器不工作，不检测卡纸 2. 进纸台无纸自动下降 3. 油墨可供 4. 可操作印刷速度和密度键108平台读步进电机（扫描）运转：扫描原始位置传感器 -> 扫描器补偿传感器 -> 平台自动进稿器扫描位置 -> 扫描原始位置传感器 -> 循环（按一下“ STRRT”键停止）109机器磨合运转：滚筒以 130 转/ 分运转 ->A 位传感器检测 3000 次后 -> 停止110升降系统磨合运转：上升 -> 上限传感器接通 -> 停止 -> 向下 -> 下限传感器接通 -> 停止 -> 上升 -> 停止111热打印头压力电机：如果热打印头原位开关被按下：热打印头向下 -> 热打印压力开关被压下 -> 停止：如果热印头压力开关被压下：热打印头向上 -> 热打印头原位开关被压下 -> 停止112切刀控制电机：（一个切断动作）113平台式自动进稿器进稿操作：拾起 -> 张原稿 -> 进稿 -> 退出稿 -> 原稿检测传感器接通 -> 拾起一张原稿114压力控制电机：压力居中位置 -> 一秒停顿 -> 转动到压力设定值 NO12->转动到压力设定值NO.1->回到居中位置 ( 循环 3 个周期 )-> 停止。

理想一体机故障代码

理想一体机故‎障代码（RZ、RV）故障类别故障号码描述A01 201 当写入脉冲电‎机启动进行版‎纸定位、版纸裁切或版‎纸装载动作时‎，版纸定位传感‎器仍未能切换‎到启动状态。

A01 202 于进行版纸定‎位动作中或制‎版运作天始时‎，写入脉冲电机‎已开始反向转‎动，版纸定位传感‎器仍未能切换‎到关闭状态。

A01 206 于制版动作中‎发生超时故障‎。

A01 211 于机器待机模‎式下，版纸定位传感‎器为启动状态‎。

A01 214 于机器开始进‎行制版时，版纸定位传感‎器为启动状态‎。

A01 215 写入脉冲电机‎的门阵列控制‎不当（电机没有在设‎定的时间内停‎止）。

A02 509 于版纸装载运‎作中，当印刷滚筒转‎动到一验证角‎度检测版纸是‎否存在于印刷‎滚筒上时，版纸装载传感‎器为关闭状态‎。

A04 303 当卸版卡版传‎感器于滚筒角‎度120度和‎180度进行‎检测时同为关‎闭状态。

A04 314 卸版故障。

A05 304 当完成卸版动‎作时，卸版卡版传感‎器为启动状态‎。

A05 312 当开始进行制‎版动作时，卸版卡版传感‎器为启动状态‎。

A05 315 于卸版盒放置‎在机器内时，卸版卡版传感‎器为启动状态‎。

A06 403 进纸盘上限下‎限安全开关为‎关闭状态。

A07 409 当纸张应该到‎达排纸传感器‎时其仍为关闭‎状态，和机器停止时‎（纸张空送）纸张传感器为‎遮挡状态。

A07 412 当机器检测发‎生纸张空送故‎障，并且纸传感器‎连续于印刷滚‎筒转动三转仍‎为导通状态。

A07 413 当纸传感器处‎不应有纸时，纸传感器检测‎为遮挡状态。

（纸张过长）A07 418 当按下启动键‎开始进行印刷‎时，纸传感器检测‎为遮挡状态。

A07 429 进纸故障A07 432 纸张空送后引‎起进纸重试时‎，纸传感器为遮‎挡状态。

A08 410 当纸张应到达‎排纸传感器处‎时，或者机器停止‎动作时纸传感‎器检测为遮挡‎状态。

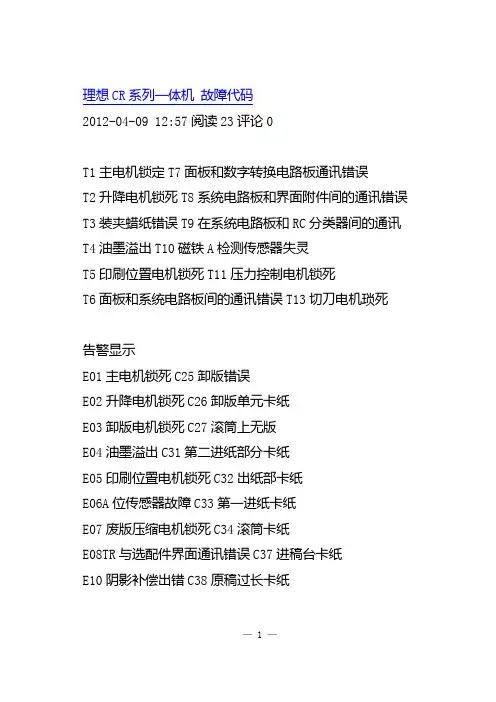

理想CR、GR系列一体机故障代码

理想CR系列一体机故障代码2012-04-09 12:57阅读23评论0T1主电机锁定T7面板和数字转换电路板通讯错误T2升降电机锁死T8系统电路板和界面附件间的通讯错误T3装夹蜡纸错误T9在系统电路板和RC分类器间的通讯T4油墨溢出T10磁铁A检测传感器失灵T5印刷位置电机锁死T11压力控制电机锁死T6面板和系统电路板间的通讯错误T13切刀电机琐死告警显示E01主电机锁死C25卸版错误E02升降电机锁死C26卸版单元卡纸E03卸版电机锁死C27滚筒上无版E04油墨溢出C31第二进纸部分卡纸E05印刷位置电机锁死C32出纸部卡纸E06A位传感器故障C33第一进纸卡纸E07废版压缩电机锁死C34滚筒卡纸E08TR与选配件界面通讯错误C37进稿台卡纸E10阴影补偿出错C38原稿过长卡纸— 1 —理想GR系列一体机印刷机速印机维修调整代码大全理想GR系列一体机印刷机速印机维修调整代码大全理想GR机型有A3幅面的如GR-3700 GR-3710 GR-3750 GR-3770等机型。

还有B4幅面的如理想GR1700/1710 GR-1750 GR2000 GR-2700/2710 GR-2750等机型。

故障代码都基本相同。

T1/E01 主电机锁住,显示并中断机器运行 (1)在主电机起动后2’秒后，位置A 传感器仍能检测到滚筒位置A (2)在主电机起动后5秒内，位置A传感器未能检测到滚筒位置A 按下“全部恢复”键T2/E02 升降电机锁住,显示并中断机器运行 (1)在升降电机起动抬起进纸盘后9秒内，升降装置上限位传感器的动作块未抬起 (2)在升降电机起动降下进纸盘后9秒内，升降装置下限位传感器的光路未被档住 (3)在升降机起动抬起进纸盘后2秒后，升降装置下限位传感器的光路仍被档住 (4)在升降电机起动降下进纸盘后2秒后，升降装置下限位传感器的动作块仍然抬起按下“全部恢复”键T3/E03 第一类版夹故障,显示并中断机器运行 (1)版夹线圈激活(接通)4秒内，版夹安全开关的动作块仍被压下 (2)在版夹线圈释放(关掉)后4秒内，版夹安全开关的动作块未被压下 (3)在版夹电机开始旋转后8秒内，角度传感器(0及180)— 2 —未检测到角度磁铁 (4)在版夹线圈未操作时，版夹安全开关的动作块未被压下按下“全部恢复”键T4/E04 油墨溢出,显示并中断机器运行如果溢墨传感器在挤压装置处检测到过多的油墨溢墨传感器关掉T5/E05 印刷位置电机锁住,显示并中断机器运行在印刷位置电机开始旋转后12 秒，如果垂直居中传感器状态未从通至断(或断至通) 按下“全部恢复”键T6/E06 压力检测传感器失效,显示并中断机器运行在主电机开始旋转后8秒内，如果压力检测传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键T7/E07 只限RA5900, RA和RA编辑板通讯故障,显示并中断机器运行 CPU与RA编辑板之间的通讯发生错误关掉电源开关再打开T8/E08 RA和电脑接口发生通讯故障,显示并中断机器运行CPU与电脑接口之间的通讯发生错误关掉电源开关再打开T9/E09 RA和配页机之间的通讯故障,显示并中断执器运行CPU与配页机之间的通讯发生错误关掉电源开关再打开T10/E10 只限RA5900 裁切电路板失效,显示并中断机器运行在图象扫描操作开始之时,数据信号(如原稿，幅面等)未从裁切电路板输出按下“全部恢复”键T11/E11 压力控制电机锁住,显示并中断机器运行 (1)在— 3 —压力控制电机开始旋转 100ms内，未检测到来自压力控制电机上编码盘送出的脉冲 (2)在压力控制电机开始旋转5秒内，压力居中传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键T12/E12 机器状态选择错误,显示并停止机器运行系统电路板上开关SW2(十六进制开关)设定在“未使用”状态按下“全部恢复”键T13/E13 裁切电机被锁住,显示在机器处於制版和保密操作时中断机器运行在裁切操作之后，在滚筒位置A的印版位置传感器检测到印版?而且在第二次裁切操作之后，在滚筒再次转到位置A时印版位置传感器仍检测到印版滚筒到位开关关掉再打开T14/E14 第二类版夹故障, 显示并中断机器运行出版夹线圈不处於操作状态时 ?版夹安全开关的动作块未被压下按下“全部恢复”键T15/E15 只限RA5900, 平台读数脉冲电机锁住,显示并中断机器运行 (1)在平台读数脉冲电机激活后l8898个脉冲后，图象扫描装置初始位置传感器未检测到图象扫描装置 (2)在平台读数脉冲电机激活后15748个脉冲后，图象扫描装置自动送稿暗调传感器未检测到图象扫描装置 (3)数脉冲电机激活后3l4个脉冲后，图象扫描装置未从图象扫描装置初始位置传— 4 —感器上释放开 (4)在平台读数脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置自动送稿暗调传感器上释放开按下“全部恢复”键T16/E16 位置C传感器失灵,显示并中断机器运行在主电机开始旋转8秒内位置 C传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键T17/E17 更换电池, 显示并中断机器运行在下面的三种情况下：电池检测信号为断： (1)电源接通时 (2)当按下“全部恢复”键 (3)在机器操作结束时按下“全部恢复”键T18/E18 配页装置故障,显示并中断机器运行从配页装置收到错误代码关掉电源开关再打开T19/E19 热压电机锁住,显示并中断机器运行 (1)在热敏打印头压力电机激活降下热敏打印头后4秒钟内热敏打印头压力开关未被压下 (2)在热敏打印头压力电机激活抬起热敏打印头后4秒钟内热敏打印头压力开关未被释放按下“全部恢复”键T20/E20 翼形板电机锁住，显示并中断机器运行 (1)在翼形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被压下(2)在翼形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被释放按下“全部恢复”键C21 (向滚筒上)装版的故障，显示并中断机器运行 (1)— 5 —在将印版装到滚筒上时。

理想GR2750一体机故障代码

理想GR2750一体机故障代码故障代码故障部位（或原因）备注E01主电动机锁住按下全部恢复键E02升降电动机锁住E03第1类版夹故障E04油墨溢出将溢墨传感器关掉E05印刷位置电动机锁住按下全部恢复键E06压力检测传感器失效E07RA5900、RA、RA编辑板通信故障将电源关掉再打开E08RA和电脑接口发生通信故障E09RA和配页机之间的通信故障El0裁切电路板失效按下“全部恢复”键Ell压力控制电动机锁住E12机器状态选择错误E13裁切电动机锁住将滚筒到位开关关掉再打开E14第2类版夹故障按下“全部恢复”键E15平台读数脉冲电动机锁住E16位置C传感器失灵E18配页装置故障将电源关掉再打开— 1 —E19热压电动机锁住按下“全部恢复”键E20翼形板电动机锁住E21向滚筒上装版故障打开开关上装版装置，再按下“启动”键E22印版输入错误按下“全部恢复’键E23印板裁切失灵将滚筒到位开关关掉再打开E25卸版故障将滚筒到位开关关掉再打开，按下“启动’键E26卸下的印版卡在废蜡纸盒的入口处显示取下卡住的印版E27滚筒上无印版按下“全部恢复”键E31纸张卡在第二进纸部分取下卡住的纸张或按—F“全部恢复”键E32纸张卡在收纸传感器附近取下卡住的纸张或按下“全E33纸张卡在第一进纸部分部恢复”键E34纸张卡在滚筒下部拉出滚筒，取出卡纸E36原稿输入故障取下原稿E37原稿卡在入口处E38原稿卡住或尺寸过多E39原稿卡在出口处E45蜡纸卷l不匹配关掉印版检测传感器再打开E46油墨瓶l不匹配关掉油墨瓶开关再打开E47蜡纸卷2不匹配关掉印版检测传感器再打开或按下“全— 2 —部恢复”键E48油墨瓶2不匹配关掉油墨瓶开关再打开或按下“全部恢复”键E50印张／印版计数器的接头断开或被取下接上印张／印版计数器E51未在磁卡计数器中插入卡片在磁卡计数器中插入卡片E61滚筒尺寸错误在机器上装上尺寸正确的滚筒E62滚筒牌子错误将牌子正确的滚筒装上E66油墨瓶／印版支架牌子错误将牌子正确的油墨瓶／印牌支架装到机器上E67(I)未接PI电路板(1)接上PI电路板(2)接头未安装正常(2)正确安装接头E68厚纸输纸装置电源故障从RA机上断开厚纸输纸装置E69大量输纸装置故障按下“全都恢复’键E71配页装置内卡纸将配页装置的机门打开，取出卡住的纸张E72配页装置机门打开关上配页装置的机门E74配页装置的分页格已满打开配页装置的机门，取下纸张E75配页装置上纸张幅面不正确在配页装置上选择正确的纸张幅面E76装在进纸盘中的纸张尺寸与配页装置能用的纸张幅面不— 3 —匹配选择正确幅面的纸张在进纸盘中E79分类装置中无纸带在分类装置上放—卷新的纸带— 4 —。

理想一体机故障代码

理想一体机部分系统代码提示解释理想速印机部分代码仅供参考E01主电机锁住显示并中断机器运行（1）在主电机超支后2秒后，位置A传感器仍能检测到滚筒的位置A（2）在主电机起动后5秒内，位置A传感器未能检测到滚筒位置AE02升降电机锁住显示并中断机器运行1、在升降电机起动抬起进纸盘9秒内，升降上限位传感器的动作块未抬起2、在升降电机起动降下进纸盘9秒内，升降下限位传感器的动作块未被挡住3、在升降电机起动抬起进纸盘2秒内，升降下限位传感器的动作块未被挡住4、在升降电机起动降下进纸盘2秒内，升降下限位传感器的动作块仍然抬起E03第一类版夹故障显示中断机器运行1、版夹线圈激活（接通）4秒内，版夹安全开头的动作块仍被压下2、版夹线圈释放（关掉）4秒内，版夹安全开头的动作块仍被压下3、在版夹电机开始旋转后8秒内，角度传感器（0度及180度）未检测到角度磁铁4、在版夹线圈未操作时，版夹安全动作块未被压下E04油墨溢出显示并中断机器运行溢墨传感器在挤压装置外检测到过多的油墨E05印刷位置电机锁住在印刷位置电机开始旋转扣12秒内，如果垂直居中传感器状态未从“通”转成“断”或“断”转成“通”E06压力检测传感器失效显示并中断机器运行在主电机开始旋转后8秒中内，如果压力检测传感器状态未从通”转成“断”或“断”转成“通”E07（只限RA59）RA 和RA编辑板通讯故障显示并中断机器运行如果CPU与RA编辑之间的通讯发生错误E08RA和电脑接口发生通讯故障显示并中断机器运行如果CPU与电脑接口之间的通讯发生错误E09RA和配页之间的通讯故障显示并中断机器运行如果CPU与配页机之间的通讯发生错误E10（只限RA59)显示并中断机器运行在图像扫描操作开始之时，如果数据信号（如原稿幅面等）未从裁纸电路板输出E11压力控制电机锁住显示并中断机器运行1、在压力控制电机开始旋转100ms内，未检测到来自压力控制电机上的编码盘送出的脉冲2、在压力控制电机开始旋转5ms内，压力居中传感器状态未从通转成断（或从断转成通)E12机器状态选择错误显示并停止机器运行系统电路板上开关SW2（十六进制开关）设定在“未使用”状态E13裁纸电机被锁住显示并在机器处于制版和保密操作时中断机器运行在裁切操作之后，在滚筒位置A的印版位置传感器检测到印版，而且在第二次裁切操作之后，在滚筒再次转到位置A时印版位置传感器仍检测到印版E14第二类版夹故障在版夹线圈不处于操作状态时，版夹安全开关的动作块未被压下E15 (只限RA59）平台读脉冲电机锁住显示并中断机器运行1、在平台读脉冲电机激活后18898个脉冲后，图象扫描装置初始位置传感器未检测到图象扫描装置2、在平台读脉冲电机激活后15748个脉冲后，图象扫描装置自动送稿暗调传感器未检测到图象扫描装置3、在平台读脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置初始位置传感器上释放开4、在平台读脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置初始位置自动送稿暗调传感器上释放开E16位置C传感器失灵显示并中断机器运行E17便换电池显示并中断机器运行进入维修程序:天地位键,-10< >+10开机.出现1.02.按C(出现00).退出按复位键1秒E3 版夹故障:64版夹动作米4 保密版制作进入检测模式方法：同时按住〈和〉然后开机。

理想GR系列一体机故障代码

理想GR系列一体机故障代码
故障代码含义显示在数字窗上
T1（E01）主电机锁定
T2（E02）升降电机锁定
T3（E03）一类装版故障
T4（E04）油墨溢出
T5（E05）印刷位置电机锁死
T6（E06）压力检测传感器故障
T7（E07）GR与数据通讯错误
T8（E08）GR与选配接口板出错
T9 GR与分页器通讯错误
T10 裁切控制板或头像处理板失灵T11 压力控制电机锁死
T13 切刀电机锁死
T14 夹板二类错误
T15 扫描读脉冲电机错误
T16 C位传感器故障
T17 更换电池
T18 分页器故障
T19 热压电机锁死
T20 翼电机锁死
C21 装版故障
C22 供纸错误
C23 切版故障
C24 机器中有切下的蜡纸条
C25 卸版故障
C26 废版卡在废版盒入口
C27 滚筒上无版纸
C31 第二进纸区卡纸
C32 出纸卡纸
C33 第一进纸区卡纸
C34 滚筒下面卡纸
C36 原稿输入故障
C37 进口卡原稿
C38 卡搞或原稿过大
C39 出稿卡住
C41 更换油墨筒
C42 更换废蜡纸卷
C43 清理废版盒
C44 加纸
T50（E50）印数或制版记数故障C51 插入磁卡
C52 装好滚筒
C53 把油墨筒装好
C54 把蜡纸插入绿色导片下C55 关好前门
C56 关好上前盖
C57 装好废版盒
C58 关好版纸装载单元
C59 关好
ADF单元
C60 进纸盘紧急停止
C61 滚筒尺寸错误。

理想（RISO）一体化速印机GR2710-1700RA4500-4900一体机错误代码

理想（RISO）一体化速印机GR2710-1700RA4500-4900一体机错误代码理想(RISO)一体化速印机GR2710-1700\RA4500-4900一体机错误代码理想(RISO)一体化速印机GR2710-1700\RA4500-4900一体机错误代码E01 主电机锁住,显示并中断机器运行 (1)在主电机起动后2’秒后，位置A传感器仍能检测到滚筒位置A (2)在主电机起动后5秒内，位置A 传感器未能检测到滚筒位置A 按下“全部恢复”键E02 升降电机锁住,显示并中断机器运行(1)在升降电机起动抬起进纸盘后9秒内，升降装置上限位传感器的动作块未抬起 (2)在升降电机起动降下进纸盘后9秒内，升降装置下限位传感器的光路未被档住(3)在升降机起动抬起进纸盘后2秒后，升降装置下限位传感器的光路仍被档住(4)在升降电机起动降下进纸盘后2秒后，升降装置下限位传感器的动作块仍然抬起按下“全部恢复”键E03 第一类版夹故障,显示并中断机器运行(1)版夹线圈激活(接通)4秒内，版夹安全开关的动作块仍被压下(2)在版夹线圈释放(关掉)后4秒内，版夹安全开关的动作块未被压下(3)在版夹电机开始旋转后8秒内，角度传感器(0及180)未检测到角度磁铁(4)在版夹线圈未操作时，版夹安全开关的动作块未被压下按下“全部恢复”键E04 油墨溢出,显示并中断机器运行如果溢墨传感器在挤压装置处检测到过多的油墨溢墨传感器关掉E05 印刷位置电机锁住,显示并中断机器运行在印刷位置电机开始旋转后12秒，如果垂直居中传感器状态未从通至断(或断至通) 按下“全部恢复”键E06 压力检测传感器失效,显示并中断机器运行在主电机开始旋转后8秒内，如果压力检测传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键E07 只限RA5900, RA和RA编辑板通讯故障,显示并中断机器运行 CPU与RA编辑板之间的通讯发生错误关掉电源开关再打开E08 RA和电脑接口发生通讯故障,显示并中断机器运行CPU与电脑接口之间的通讯发生错误关掉电源开关再打开E09 RA和配页机之间的通讯故障,显示并中断执器运行CPU与配页机之间的通讯发生错误关掉电源开关再打开E10 只限RA5900 裁切电路板失效,显示并中断机器运行在图象扫描操作开始之时,数据信号(如原稿，幅面等)未从裁切电路板输出按下“全部恢复”键E11 压力控制电机锁住,显示并中断机器运行 (1)在压力控制电机开始旋转100ms内，未检测到来自压力控制电机上编码盘送出的脉冲 (2)在压力控制电机开始旋转5秒内，压力居中传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键E12 机器状态选择错误,显示并停止机器运行系统电路板上开关SW2(十六进制开关)设定在“未使用”状态按下“全部恢复”键E13 裁切电机被锁住,显示在机器处于制版和保密操作时中断机器运行在裁切操作之后，在滚筒位置A的印版位置传感器检测到印版·而且在第二次裁切操作之后，在滚筒再次转到位置A时印版位置传感器仍检测到印版滚筒到位开关关掉再打开E14 第二类版夹故障, 显示并中断机器运行出版夹线圈不处于操作状态时·版夹安全开关的动作块未被压下按下“全部恢复”键E15 只限RA5900, 平台读数脉冲电机锁住,显示并中断机器运行 (1)读数脉冲电机激活后l8898个脉冲后，图象扫描装置初始位置传感器未检测到图象扫描装置 (2)在平台读数脉冲电机激活后15748个脉冲后，图象扫描装置自动送稿暗调传感器未检测到图象扫描装置(3)数脉冲电机激活后3l4个脉冲后，图象扫描装置未从图象扫描装置初始位置传感器上释放开 (4)在平台读数脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置自动送稿暗调传感器上释放开按下“全部恢复”键E16 位置C传感器失灵,显示并中断机器运行在主电机开始旋转8秒内位置C传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键E17 更换电池, 显示并中断机器运行在下面的三种情况下：电池检测信号为断： (1)电源接通时 (2)当按下“全部恢复”键 (3)在机器操作结束时按下“全部恢复”键E18 配页装置故障,显示并中断机器运行从配页装置收到错误代码关掉电源开关再打开E19 热压电机锁住,显示并中断机器运行 (1)在热敏打印头压力电机激活降下热敏打印头后4秒钟内热敏打印头压力开关未被压下 (2)在热敏打印头压力电机激活抬起热敏打印头后4秒钟内热敏打印头压力开关未按下“全部恢复”键E20 翼形板电机锁住，显示并中断机器运行 (1)在翼形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被压下(2)在翼形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被释放按下“全部恢复”键E21 (向滚筒上)装版的故障，显示并中断机器运行(1)在将印版装到滚筒上时。

理想GR维修手册

理想GR维修手册1、故障代码E01主电机锁住(1)在主电机起动后2秒后，位置A传感器仍能检测到滚筒位置A(2)在主电机起动后5秒内，位置A传感器未能检测到滚筒位置A按下“全部恢复”键E02升降电机锁住(1)在升降电机起动抬起进纸盘后9秒内，升降装置上限位传感器的动作块未抬起(2)在升降电机起动降下进纸盘后9秒内，升降装置下限位传感器的光路未被档住(3)在升降电机起动抬起进纸盘后2秒后，升降装置下限位传感器的光路仍被档住(4)在升降电机起动降下进纸盘后2秒后，升降装置下限位传感器的动作块仍然抬起按下“全部恢复”键E03第一类版夹故障(1)版夹线圈激活(接通)4秒内，版夹安全开关的动作块仍被压下(2)在版夹线圈释放(关掉)后4秒内，版夹安全开关的动作块未被压下(3)在版夹电机开始旋转后8秒内，角度传感器(0及180)未检测到角度磁铁(4)在版夹线圈未操作时，版夹安全开关的动作块未被压下按下“全部恢复”键E04油墨溢出如果溢墨传感器在挤压装置处检测到过多的油墨溢墨传感器关掉E05印刷位置电机锁住在印刷位置电机开始旋转后12秒，如果垂直居中传感器状态未从通至断(或断至通) 按下“全部恢复”键E06压力检测传感器失效在主电机开始旋转后8秒内，如果压力检测传感器状态未从通转成断(或从断转成通)按下“全部恢复”键E07只限RA5900, RA和RA编辑板通讯故障CPU与RA编辑板之间的通讯发生错误关掉电源开关再打开E08 RA和电脑接口发生通讯故障CPU与电脑接口之间的通讯发生错误关掉电源开关再打开E09 RA和配页机之间的通讯故障CPU与配页机之间的通讯发生错误关掉电源开关再打开E10裁切电路板失效（RA5900）在图象扫描操作开始之时,数据信号(如原稿，幅面等)未从裁切电路板输出按下“全部恢复”键E11压力控制电机锁住(1)在压力控制电机开始旋转100ms内，未检测到来自压力控制电机上编码盘送出的脉冲(2)在压力控制电机开始旋转5秒内，压力居中传感器状态未从通转成断(或从断转成通)按下“全部恢复”键E12机器状态选择错误系统电路板上开关SW2(十六进制开关)设定在“未使用”状态按下“全部恢复”键E13裁切电机被锁住在裁切操作之后，在滚筒位置A的印版位置传感器检测到印版·而且在第二次裁切操作之后，在滚筒再次转到位置A时印版位置传感器仍检测到印版滚筒到位开关关掉再打开E14第二类版夹故障出版夹线圈不处於操作状态时·版夹安全开关的动作块未被压下按下“全部恢复”键E15平台读数脉冲电机锁住（RA5900）(1)在平台读数脉冲电机激活后l8898个脉冲后，图象扫描装置初始位置传感器未检测到图象扫描装置(2)在平台读数脉冲电机激活后15748个脉冲后，图象扫描装置自动送稿暗调传感器未检测到图象扫描装置(3)数脉冲电机激活后3l4个脉冲后，图象扫描装置未从图象扫描装置初始位置传感器上释放开(4)在平台读数脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置自动送稿暗调传感器上释放开按下“全部恢复”键E16位置C传感器失灵在主电机开始旋转8秒内位置C传感器状态未从通转成断(或从断转成通)按下“全部恢复”键E17更换电池,显示并中断机器运行在下面的三种情况下：电池检测信号为断：(1)电源接通时(2)当按下“全部恢复”键(3)在机器操作结束时按下“全部恢复”键E18配页装置故障、关掉电源开关再打开E19热压电机锁住(1)在热敏打印头压力电机激活降下热敏打印头后4秒钟内热敏打印头压力开关未被压下(2)在热敏打印头压力电机激活抬起热敏打印头后4秒钟内热敏打印头压力开关未被释放按下“全部恢复”键E20翼形板电机锁住(1)在翼形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被压下(2)在翼形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被释放按下“全部恢复”键E21 (向滚筒上)装版的故障(1)在将印版装到滚筒上时。

理想GR27503750一体化速印机故障维修代码

理想GR2‎750/3750一‎体化速印机‎故障维修代‎码E54将印版前缘‎装在绿片下‎显示并中断‎机器运行印版检测传‎感器未检测‎到印版材料‎（反射光）E55关上前机罩‎显示并中断‎机器运行金属板未吸‎合到前机罩‎到位开关上‎E56关上输稿台‎显示并中断‎机器运行安全开关未‎被输稿台压‎下E57将废蜡纸盒‎装到位显示并中断‎机器运行废蜡纸设定‎开关的动作‎块未被压下‎E59关上自动送‎稿装置显示并中断‎机器运行自动送稿装‎置到位开关‎的动作块未‎被压下理想一体化‎速印机故障‎代码E60进纸盘紧急‎制动显示并中断‎机器运行进纸盘上部‎或下部的安‎全开关被激‎活E61滚筒尺寸错‎误显示并中断‎机器运行将错误尺寸‎的滚筒装到‎机器上E62滚筒牌子不‎对显示并中断‎机器运行将另一个牌‎子的滚筒装‎到机器中E66油墨瓶/印版架牌子‎错误显示并中断‎机器运行将别的牌子‎的油墨瓶和‎印版支架装‎到机器中E67缺PI电路‎板显示并中断‎机器运行缺PI电路‎板，或接头未装‎好E68大量输纸装‎置电源故障‎显示并中断‎机器运行厚纸输纸装‎置使电源发‎生故障E69大量输纸装‎置故障显示并中断‎机器运行厚纸输纸装‎置发生故障‎E71配页机故障‎--纸张卡在配‎页装置显示并中断‎机器运行纸张卡在配‎页装置上E72配页机故障‎--配页装置机‎门打开显机示并中‎断机器运行‎配页装置的‎机门打开E73配页机故障‎--纸张还在配‎页装置中显示并中断‎机器运行配页后的纸‎张还在配页‎装置格中E74配页机故障‎--配页装置的‎分页格满了‎显示并中断‎机器运行配页装置的‎分页满了E75配页机故障‎--选择的纸张‎幅面不对显示并中断‎机器运行配页装置中‎的纸张幅面‎与进纸盘中‎的纸张幅面‎不匹配E76配页机故障‎--纸张尺寸不‎能用显示并防止‎机器运行装在进纸盘‎中的纸张的‎尺寸与配页‎装置能用的‎纸张幅面不‎匹配E79分类装置中‎纸带用完显示并中断‎机器运行纸带尾部传‎感器检测到‎纸带卷的尾‎部理想GR2‎750/3750/2700/3700/1750速‎印机技术故‎障问题理想GR2‎750/3750/2700/3700/1750速‎印机技术故‎障问题故障代码含‎义显示在数‎字窗上T1（E01）主电机锁定‎T2（E02）升降电机锁‎定T3（E03）一类装版故‎障T4（E04）油墨溢出T5（E05）印刷位置电‎机锁死T6（E06）压力检测传‎感器故障T7（E07）GR与数据‎通讯错误T8（E08）GR与选配‎接口板出错‎T9 GR与分页‎器通讯错误‎T10 裁切控制板‎或头像处理‎板失灵T11 压力控制电‎机锁死T13 切刀电机锁‎死T14 夹板二类错‎误T15 扫描读脉冲‎电机错误T16 C位传感器‎故障T17 更换电池T18 分页器故障‎T19 热压电机锁‎死T20 翼电机锁死‎C21 装版故障C22 供纸错误C23 切版故障C24 机器中有切‎下的蜡纸条‎C25 卸版故障C26 废版卡在废‎版盒入口C27 滚筒上无版‎纸C31 第二进纸区‎卡纸C32 出纸卡纸C33 第一进纸区‎卡纸C34 滚筒下面卡‎纸C36 原稿输入故‎障C37 进口卡原稿‎C38 卡搞或原稿‎过大C39 出稿卡住C41 更换油墨筒‎C42 更换废蜡纸‎卷C43 清理废版盒‎C44 加纸T50（E50）印数或制版‎记数故障C51 插入磁卡C52 装好滚筒C53 把油墨筒装‎好C54 把蜡纸插入‎绿色导片下‎C55 关好前门C56 关好上前盖‎C57 装好废版盒‎C58 关好版纸装‎载单元C59 关好ADF‎单元C60 进纸盘紧急‎停止C61 滚筒尺寸错‎误。

理想CR、GR系列一体机-故障代码资料讲解

理想CR系列一体机故障代码2012-04-09 12:57阅读23评论0T1主电机锁定T7面板和数字转换电路板通讯错误T2升降电机锁死T8系统电路板和界面附件间的通讯错误T3装夹蜡纸错误T9在系统电路板和RC分类器间的通讯T4油墨溢出T10磁铁A检测传感器失灵T5印刷位置电机锁死T11压力控制电机锁死T6面板和系统电路板间的通讯错误T13切刀电机琐死告警显示E01主电机锁死C25卸版错误E02升降电机锁死C26卸版单元卡纸E03卸版电机锁死C27滚筒上无版E04油墨溢出C31第二进纸部分卡纸E05印刷位置电机锁死C32出纸部卡纸E06A位传感器故障C33第一进纸卡纸E07废版压缩电机锁死C34滚筒卡纸E08TR与选配件界面通讯错误C37进稿台卡纸E10阴影补偿出错C38原稿过长卡纸精品文档理想GR系列一体机印刷机速印机维修调整代码大全理想GR系列一体机印刷机速印机维修调整代码大全理想GR机型有A3幅面的如GR-3700 GR-3710 GR-3750 GR-3770等机型。

还有B4幅面的如理想GR1700/1710 GR-1750 GR2000 GR-2700/2710 GR-2750等机型。

故障代码都基本相同。

T1/E01 主电机锁住,显示并中断机器运行 (1)在主电机起动后2’秒后，位置A 传感器仍能检测到滚筒位置A (2)在主电机起动后5秒内，位置A传感器未能检测到滚筒位置A 按下“全部恢复”键T2/E02 升降电机锁住,显示并中断机器运行 (1)在升降电机起动抬起进纸盘后9秒内，升降装置上限位传感器的动作块未抬起 (2)在升降电机起动降下进纸盘后9秒内，升降装置下限位传感器的光路未被档住 (3)在升降机起动抬起进纸盘后2秒后，升降装置下限位传感器的光路仍被档住 (4)在升降电机起动降下进纸盘后2秒后，升降装置下限位传感器的动作块仍然抬起按下“全部恢复”键T3/E03 第一类版夹故障,显示并中断机器运行 (1)版夹线圈激活(接通)4秒内，版夹安全开关的动作块仍被压下 (2)在版夹线圈释放(关掉)后4秒内，版夹安全开关的动作块未被精品文档压下 (3)在版夹电机开始旋转后8秒内，角度传感器(0及180)未检测到角度磁铁 (4)在版夹线圈未操作时，版夹安全开关的动作块未被压下按下“全部恢复”键T4/E04 油墨溢出,显示并中断机器运行如果溢墨传感器在挤压装置处检测到过多的油墨溢墨传感器关掉T5/E05 印刷位置电机锁住,显示并中断机器运行在印刷位置电机开始旋转后12 秒，如果垂直居中传感器状态未从通至断(或断至通) 按下“全部恢复”键T6/E06 压力检测传感器失效,显示并中断机器运行在主电机开始旋转后8秒内，如果压力检测传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键T7/E07 只限RA5900, RA和RA编辑板通讯故障,显示并中断机器运行 CPU与RA编辑板之间的通讯发生错误关掉电源开关再打开T8/E08 RA和电脑接口发生通讯故障,显示并中断机器运行CPU与电脑接口之间的通讯发生错误关掉电源开关再打开T9/E09 RA和配页机之间的通讯故障,显示并中断执器运行CPU与配页机之间的通讯发生错误关掉电源开关再打开T10/E10 只限RA5900 裁切电路板失效,显示并中断机器运行在图象扫描操作开始之时,数据信号(如原稿，幅面等)精品文档未从裁切电路板输出按下“全部恢复”键T11/E11 压力控制电机锁住,显示并中断机器运行 (1)在压力控制电机开始旋转 100ms内，未检测到来自压力控制电机上编码盘送出的脉冲 (2)在压力控制电机开始旋转5秒内，压力居中传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键T12/E12 机器状态选择错误,显示并停止机器运行系统电路板上开关SW2(十六进制开关)设定在“未使用”状态按下“全部恢复”键T13/E13 裁切电机被锁住,显示在机器处於制版和保密操作时中断机器运行在裁切操作之后，在滚筒位置A的印版位置传感器检测到印版?而且在第二次裁切操作之后，在滚筒再次转到位置A时印版位置传感器仍检测到印版滚筒到位开关关掉再打开T14/E14 第二类版夹故障, 显示并中断机器运行出版夹线圈不处於操作状态时 ?版夹安全开关的动作块未被压下按下“全部恢复”键T15/E15 只限RA5900, 平台读数脉冲电机锁住,显示并中断机器运行 (1)在平台读数脉冲电机激活后l8898个脉冲后，图象扫描装置初始位置传感器未检测到图象扫描装置 (2)在精品文档平台读数脉冲电机激活后15748个脉冲后，图象扫描装置自动送稿暗调传感器未检测到图象扫描装置 (3)数脉冲电机激活后3l4个脉冲后，图象扫描装置未从图象扫描装置初始位置传感器上释放开 (4)在平台读数脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置自动送稿暗调传感器上释放开按下“全部恢复”键T16/E16 位置C传感器失灵,显示并中断机器运行在主电机开始旋转8秒内位置 C传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键T17/E17 更换电池, 显示并中断机器运行在下面的三种情况下：电池检测信号为断： (1)电源接通时 (2)当按下“全部恢复”键 (3)在机器操作结束时按下“全部恢复”键T18/E18 配页装置故障,显示并中断机器运行从配页装置收到错误代码关掉电源开关再打开T19/E19 热压电机锁住,显示并中断机器运行 (1)在热敏打印头压力电机激活降下热敏打印头后4秒钟内热敏打印头压力开关未被压下 (2)在热敏打印头压力电机激活抬起热敏打印头后4秒钟内热敏打印头压力开关未被释放按下“全部恢复”键T20/E20 翼形板电机锁住，显示并中断机器运行 (1)在翼精品文档形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被压下(2)在翼形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被释放按下“全部恢复”键C21 (向滚筒上)装版的故障，显示并中断机器运行 (1)在将印版装到滚筒上时。

GR一体机操作与维修

GR 一体机操作与维修理想GR系列一体机印刷机速印机维修调整代码大全理想GR机型在市场上也比较多见。

理想GR机型有A3幅面的如GR-3700 GR-3710 GR-3750等机型。

还有B4幅面的如理想GR1700/1710 GR-1750 GR2000 GR-2700/2710 GR-2750等机型。

但它们的故障代码都基本相同。

下面我们介绍下理想GR系列一体机的故障调整代码。

T1/E01 主电机锁住,显示并中断机器运行(1)在主电机起动后2’秒后，位置A传感器仍能检测到滚筒位置A(2)在主电机起动后5秒内，位置A传感器未能检测到滚筒位置A 按下“全部恢复”键T2/E02 升降电机锁住,显示并中断机器运行(1)在升降电机起动抬起进纸盘后9秒内，升降装置上限位传感器的动作块未抬起(2)在升降电机起动降下进纸盘后9秒内，升降装置下限位传感器的光路未被档住(3)在升降机起动抬起进纸盘后2秒后，升降装置下限位传感器的光路仍被档住(4)在升降电机起动降下进纸盘后2秒后，升降装置下限位传感器的动作块仍然抬起按下“全部恢复”键T3/E03 第一类版夹故障,显示并中断机器运行(1)版夹线圈激活(接通)4秒内，版夹安全开关的动作块仍被压下(2)在版夹线圈释放(关掉)后4秒内，版夹安全开关的动作块未被压下(3)在版夹电机开始旋转后8秒内，角度传感器(0及180)未检测到角度磁铁(4)在版夹线圈未操作时，版夹安全开关的动作块未被压下按下“全部恢复”键T4/E04 油墨溢出,显示并中断机器运行如果溢墨传感器在挤压装置处检测到过多的油墨溢墨传感器关掉T5/E05 印刷位置电机锁住,显示并中断机器运行在印刷位置电机开始旋转后12秒，如果垂直居中传感器状态未从通至断(或断至通) 按下“全部恢复”键T6/E06 压力检测传感器失效,显示并中断机器运行在主电机开始旋转后8秒内，如果压力检测传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键T7/E07 只限RA5900, RA和RA编辑板通讯故障,显示并中断机器运行 CPU 与RA编辑板之间的通讯发生错误关掉电源开关再打开T8/E08 RA和电脑接口发生通讯故障,显示并中断机器运行 CPU与电脑接口之间的通讯发生错误关掉电源开关再打开T9/E09 RA和配页机之间的通讯故障,显示并中断执器运行 CPU与配页机之间的通讯发生错误关掉电源开关再打开T10/E10 只限RA5900 裁切电路板失效,显示并中断机器运行在图象扫描操作开始之时,数据信号(如原稿，幅面等)未从裁切电路板输出按下“全部恢复”键T11/E11 压力控制电机锁住,显示并中断机器运行 (1)在压力控制电机开始旋转100ms内，未检测到来自压力控制电机上编码盘送出的脉冲 (2)在压力控制电机开始旋转5秒内，压力居中传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键T12/E12 机器状态选择错误,显示并停止机器运行系统电路板上开关SW2(十六进制开关)设定在“未使用”状态按下“全部恢复”键T13/E13 裁切电机被锁住,显示在机器处於制版和保密操作时中断机器运行在裁切操作之后，在滚筒位置A的印版位置传感器检测到印版?而且在第二次裁切操作之后，在滚筒再次转到位置A时印版位置传感器仍检测到印版滚筒到位开关关掉再打开T14/E14 第二类版夹故障, 显示并中断机器运行出版夹线圈不处於操作状态时?版夹安全开关的动作块未被压下按下“全部恢复”键T15/E15 只限RA5900, 平台读数脉冲电机锁住,显示并中断机器运行(1)在平台读数脉冲电机激活后l8898个脉冲后，图象扫描装置初始位置传感器未检测到图象扫描装置(2)在平台读数脉冲电机激活后15748个脉冲后，图象扫描装置自动送稿暗调传感器未检测到图象扫描装置(3)数脉冲电机激活后3l4个脉冲后，图象扫描装置未从图象扫描装置初始位置传感器上释放开(4)在平台读数脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置自动送稿暗调传感器上释放开按下“全部恢复”键T16/E16 位置C传感器失灵,显示并中断机器运行在主电机开始旋转8秒内位置C传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键T17/E17 更换电池, 显示并中断机器运行在下面的三种情况下：电池检测信号为断：(1)电源接通时(2)当按下“全部恢复”键(3)在机器操作结束时按下“全部恢复”键T18/E18 配页装置故障,显示并中断机器运行从配页装置收到错误代码关掉电源开关再打开T19/E19 热压电机锁住,显示并中断机器运行(1)在热敏打印头压力电机激活降下热敏打印头后4秒钟内热敏打印头压力开关未被压下(2)在热敏打印头压力电机激活抬起热敏打印头后4秒钟内热敏打印头压力开关未被释放按下“全部恢复”键T20/E20 翼形板电机锁住，显示并中断机器运行(1)在翼形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被压下(2)在翼形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被释放按下“全部恢复”键C21 (向滚筒上)装版的故障，显示并中断机器运行(1)在将印版装到滚筒上时。

理想一体机故障代码

理想一体机部分系统代码提示解释理想速印机部分代码仅供参考E01主电机锁住显示并中断机器运行（1）在主电机超支后2秒后，位置A传感器仍能检测到滚筒的位置A（2）在主电机起动后5秒内，位置A传感器未能检测到滚筒位置AE02升降电机锁住显示并中断机器运行1、在升降电机起动抬起进纸盘9秒内，升降上限位传感器的动作块未抬起2、在升降电机起动降下进纸盘9秒内，升降下限位传感器的动作块未被挡住3、在升降电机起动抬起进纸盘2秒内，升降下限位传感器的动作块未被挡住4、在升降电机起动降下进纸盘2秒内，升降下限位传感器的动作块仍然抬起E03第一类版夹故障显示中断机器运行1、版夹线圈激活（接通）4秒内，版夹安全开头的动作块仍被压下2、版夹线圈释放（关掉）4秒内，版夹安全开头的动作块仍被压下3、在版夹电机开始旋转后8秒内，角度传感器（0度及180度）未检测到角度磁铁4、在版夹线圈未操作时，版夹安全动作块未被压下E04油墨溢出显示并中断机器运行溢墨传感器在挤压装置外检测到过多的油墨E05印刷位置电机锁住在印刷位置电机开始旋转扣12秒内，如果垂直居中传感器状态未从“通”转成“断”或“断”转成“通”E06压力检测传感器失效显示并中断机器运行在主电机开始旋转后8秒中内，如果压力检测传感器状态未从通”转成“断”或“断”转成“通”E07（只限RA59）RA 和RA编辑板通讯故障显示并中断机器运行如果CPU与RA编辑之间的通讯发生错误E08RA和电脑接口发生通讯故障显示并中断机器运行如果CPU与电脑接口之间的通讯发生错误E09RA和配页之间的通讯故障显示并中断机器运行如果CPU与配页机之间的通讯发生错误E10（只限RA59)显示并中断机器运行在图像扫描操作开始之时，如果数据信号（如原稿幅面等）未从裁纸电路板输出E11压力控制电机锁住显示并中断机器运行1、在压力控制电机开始旋转100ms内，未检测到来自压力控制电机上的编码盘送出的脉冲2、在压力控制电机开始旋转5ms内，压力居中传感器状态未从通转成断（或从断转成通)E12机器状态选择错误显示并停止机器运行系统电路板上开关SW2（十六进制开关）设定在“未使用”状态E13裁纸电机被锁住显示并在机器处于制版和保密操作时中断机器运行在裁切操作之后，在滚筒位置A的印版位置传感器检测到印版，而且在第二次裁切操作之后，在滚筒再次转到位置A时印版位置传感器仍检测到印版E14第二类版夹故障在版夹线圈不处于操作状态时，版夹安全开关的动作块未被压下E15 (只限RA59）平台读脉冲电机锁住显示并中断机器运行1、在平台读脉冲电机激活后18898个脉冲后，图象扫描装置初始位置传感器未检测到图象扫描装置2、在平台读脉冲电机激活后15748个脉冲后，图象扫描装置自动送稿暗调传感器未检测到图象扫描装置3、在平台读脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置初始位置传感器上释放开4、在平台读脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置初始位置自动送稿暗调传感器上释放开E16位置C传感器失灵显示并中断机器运行E17便换电池显示并中断机器运行进入维修程序:天地位键,-10< >+10开机.出现1.02.按C(出现00).退出按复位键1秒E3 版夹故障:64版夹动作米4 保密版制作进入检测模式方法：同时按住〈和〉然后开机。

理想GR系列

如果压力检测传感器状态未从通转成断(或从断转成通) 按下“全部恢
复”键
T7/E07 只限RA5900, RA和RA编辑板通讯故障,显示并中断机器运行 CPU与RA编
辑板之间的通讯发生错误关掉电源开关再打开
T8/E08 RA和电脑接口发生通讯故障,显示并中断机器运行 CPU与电脑接口之间
的通讯发生错误关掉电源开关再打开
下热敏打印头后4秒钟内热敏打印头压力开关未被压下 (2)在热敏打印头
压力电机激活抬起热敏打印头后4秒钟内热敏打印头压力开关未被释放
按下“全部恢复”键
T20/E20 翼形板电机锁住，显示并中断机器运行 (1)在翼形板电机激活后5秒钟
内，跳翼形板开关SWl或SW2未被压下 (2)在翼形板电机激活后5秒钟内，
C37 原稿卡在入口处,显示并中断机器运行如果原稿进入传感器在凑数脉冲
电机接通后630个脉冲内未检测到原稿取下原稿
C38 原璃卡住或尺寸过大,显示并中断机器运行原稿对准传感器的光路在读
数脉冲电机接通后14173个脉冲(平台类机为14803个)脉冲后仍被挡住
取下原稿
C39 原稿卡在出口处,在版纸装到滚筒上后显示原稿退出传感器的光路在读
滚筒A位置未检测到印版按下“全部恢复”键
C31 纸张上在第二进纸部分,显示并中断机器运行： (1)如果纸张传感器失
灵（2)在压力检测传感器检覆，到压力盘时,纸张传感器检测到纸张
（3)在滚筒位置A，收纸传感器1未检测到纸张,在下一滚筒位置A时,纸张
传感器检测到纸张取下卡住的纸张，或按下“全部恢复”键
T4/E04 油墨溢出,显示并中断机器运行如果溢墨传感器在挤压装置处检测到过

理想GR一体机故障代码

理想GR一体机故障代码第一部份：自检功能（用来检测每个电器部件是否正常）[开始测试操作]（同时按下“线条稿/照片”和“制版/印刷”按键，打开电源。

）用两种不同的叫声区别当前测试元器件状态是否正常（检测到：秒间隔的叫声）（未检测到：秒间隔的叫声）1）[传感器/开关测试].2 纸尺寸传感器. 反射光检测3 限传感器. 光路被挡4 进纸压力开关.开关打开5 版纸装载键.被按下6 纸传感器.光路被挡7 纸检测传感器.光路被挡8 A位传感受器.光路被挡9 0角度传感器.磁力检测10 180角度传感器.磁力检测11 C位传感器.光路被挡12 进纸台下降键.被按下13 夹板安全开关.开关被按下14 卸版爪传感器.光路被挡15 版纸位置传感器.反射光检测16 滚筒原始位置键.被按下18 滚筒装置开关.开关被按下19 接纸传感器.光路被挡20 接纸传感器2.光路被挡21 扫描台(上盖)装置开.开关被按下22 垂直位置传感器.光路被挡23 版纸用完传感器.无反射光24 进纸离合器传感器.光路被挡25 进纸检测传感器.光路被挡26 跳翼开关1.开关被按下27 跳翼开关2.开关被按下28 卸版传感器.光路被挡29 版纸装载单元开关.开关被按下30 前门传感器.磁性开关接上31 热打印头原始位置开.开关被按下32 热打印头压力开关.开关被按下33 废版盒装置开头.开关被按下34 ADF原稿检测传感器.光路打开35 原稿对位传感器.光路打开36 进稿传感器.光路被挡37 油墨传感器.检测油墨38 油墨溢出传感器.检测油墨39 主电机安全开关.开关被按下40 进纸安全开关.开关放开41 进纸盒开关1.磁性检测42 进纸盒开关2.磁性检测43 进纸盒开关3.磁性检测44 进纸盒开关4.磁性检测45 出稿传感器.光路被挡46 ADF开关.开关被按下47 版纸检测开关.反射光检测48 版纸用完传感器.反射光检测49 扫描器原始位置传感.光路被挡50 ADF扫描自动匀色传.光路被挡51 稿台盖传感器.光路被挡52 稿台原稿检测传感器.反射光检测53 压力控制传感器.光路被挡54 废版检测传感器.光路被挡55 油墨筒开关1.开关被按下56 油墨筒开关2.开关被按下57 油墨筒开关3.开关被按下58 电池检测信号.电池59 接口板检测信号.选配件接口板接上2）[电机/电磁铁测试]60 滚筒15转/分钟61 滚筒30转/分钟62 滚筒变速运转63 分离风扇65 写入步进电机CW(输入)66 装载步进电机67 进纸电磁离合器68 压力电磁铁69 负压风扇70 卸版风扇71 卸版电磁铁和卸版输送电机72 装载风扇73 夹板电磁铁74 锁定电磁铁(滚筒)75 拾稿电磁铁77 热打印电力控制78 进稿电机79 图像扫描LED列阵点亮80 翼电机(GR1700除外)90 部分内存清除.系统电路板上RAM的部分信息,如卡纸和故障信息被初始化.91 制版宽度检查.92 使印刷、制版和磁卡计数器不工作.同时"T17 CALL SERVECE"或E17也不显示.允许维修技术人员印刷不增加计数.主开关关闭后,自动退出此功能.97 全部内存清除.系统电路板所有信息,(不包括记忆开关测试81#-87#)全部被初始化,卸板的容量不会被清除98 内存开关清除.初始化81#-88#内存设置.101 油墨电机.滚筒以15转/分钟运转,油墨电机开始把油墨电机开始把油墨送入滚筒内部直到油墨传感器检测到油墨然后机器把空白版装到滚筒上进行自动匀墨功能,滚筒运转30圈后停在A位.为无墨滚筒加墨. 102 升降台上/下操作.按"进纸盘下降"按钮,下列动作被重复.按下钮->进纸台上升->上限开关按通->进纸台停按下钮->进纸台下降->下限开关按通->进纸台停103 印刷位置电机正/反转.反回垂直居中位置->停顿一秒->正转->停顿一秒->反转->停顿一秒->返回垂直居中位置->停止104 夹板开/夹板关.滚筒转动到原始位置->打开夹板(180度)->停顿一秒钟->关闭夹板(0度)->滚筒回到原始位置(回到第一步)105 自动送稿器操作.拾稿->原稿底色校正->输入原稿->退出原稿->原稿检测传感器接通回到第一步拾稿106 保密操作：保密操作->压力电磁接通->压力电磁铁放开->（这个程序连续运动三个同期后，机器停止）107 进纸和印刷操作：进纸台升起，纸张连续进纸，直到纸用完1.印刷计数器不工作，不检测卡纸2.进纸台无纸自动下降3.油墨可供4.可操作印刷速度和密度键108 平台读步进电机（扫描）运转：扫描原始位置传感器->扫描器补偿传感器->平台自动进稿器扫描位置->扫描原始位置传感器->循环（按一下“STRRT”键停止）109 机器磨合运转：滚筒以130转/分运转->A位传感器检测3000次后->停止110 升降系统磨合运转：上升->上限传感器接通->停止->向下->下限传感器接通->停止->上升->停止111 热打印头压力电机：如果热打印头原位开关被按下：热打印头向下->热打印压力开关被压下->停止：如果热印头压力开关被压下：热打印头向上->热打印头原位开关被压下->停止112 切刀控制电机：（一个切断动作）113 平台式自动进稿器进稿操作：拾起->张原稿->进稿->退出稿->原稿检测传感器接通->拾起一张原稿114 压力控制电机：压力居中位置->一秒停顿->转动到压力设定值NO12->转动到压力设定值>回到居中位置(循环3个周期)->停止。
