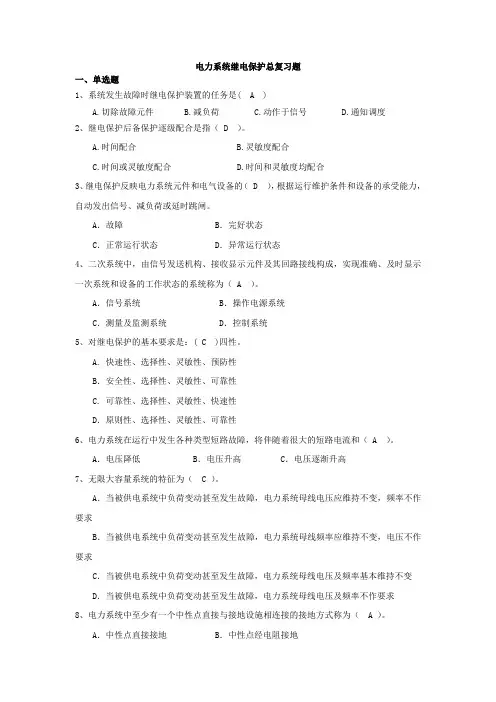

《电力系统继电保护》考试复习题集.

2005/2006学年第二学期《继电保护》复习题使用班级：发电（3）041、发电（3）042、发电（3）043第一章绪论一、填空题：1、电力系统发生故障时，继电保护装置应______________，电力系统出现不正常工作状态时，继电保护装置一般应____________。

2、继电保护的灵敏性是指其对于保护范围内发生故障或不正常工作状态的_________。

通常用衡量。

3、继电保护的选择性是指继电保护动作时，只能把从系统中切除，使系统的继续运行。

尽量缩小停电范围。

4、继电保护的可靠性是指保护在应动作时，不应动作时。

5、继电保护装置一般是由测量部分、和三个主要部分组成。

6、继电保护按作用不同可分为、和辅助保护。

二、判断题：（）1、电气设备过负荷时，继电保护装置应将过负荷设备从系统中切除。

（）2、电力系统故障时，继电保护装置只发出信号，不切除故障设备。

（）3、电力系统出现不正常工作状态时，继电保护装置不但发出信号，同时也要把不正常工作的设备切除。

（）4、继电保护装置的误动作和拒动作都是可靠性不高的表现，它们对电力系统造成的危害程度相同。

（）5、继电保护装置的动作时间就是故障被切除的时间。

三、选择题：1、继电保护动作时，要求仅将故障的元件或线路从电力系统中切除，使系统无故障部分继续运行，尽量缩小停电范围。

这是继电保护的（）。

A、可靠性B、选择性C、灵敏性2、电力系统短路时最严重的后果是（）。

A、电弧使故障设备损坏B、使用户的正常工作遭到破坏C、破坏电力系统运行的稳定性3、快速保护的动作时间最快可达到0.02~0.04s；而断路器的动作时间最快可达到0.06~0.15s。

所以继电保护快速切除故障的时间为（）。

A、0.02~0.04sB、0.02~0.06sC、0.04~0.1s四、问答题：1、何谓主保护、后备保护？何谓远后备保护、近后备保护？答：主保护：反应整个被保护元件上的故障，并能以最短的延时有选择地切除故障的保护。

后备保护：主保护或者断路器拒绝动作时，用来切除故障的保护。

近后备：主保护拒绝动作时，由本元件的另一套保护实现的后备保护。

远后备：主保护或者断路器拒绝动作时，由相邻元件的保护实现的后备保护。

2、继电保护的基本任务是什么?答：（1）自动、迅速、有选择性地将故障元件从系统中切除，使故障元件免遭破坏，并保证其他无故障元件迅速恢复正常运行；（2）反应电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号，由运行人员进行处理。

（3）与其他自动装置配合，解决在故障情况下提高供电可靠性的问题。

3、利用电力系统正常运行和故障时参数的差别，可以构成哪些不同原理的继电保护？第二章互感器及变换器一、填空题：1、继电保护用电流互感器，要求其变比误差不超过，角度误差不超过____。

2、电流保护的接线方式是指和的接线方式。

3、电压互感器在工作时其二次侧不允许；电流互感器在工作时其二次侧不允许。

4、利用负序分量和零序分量构成的保护，可以避开负荷电流，提高保护的；可将三相输出综合为单相输出，使保护接线。

5、在中性点直接接地电网中，零序电压滤过器（电压互感器开口三角形两端）的额定电压为；在中性点不接地电网中，零序电压滤过器（电压互感器开口三角形两端）的额定电压为。

二、判断题：（）1、在Y，d11接线变压器后发生两相短路时，装在变压器电源侧的过电流保护采用两相三继电器接线与采用三相完全星形接线，灵敏系数相等。

（）2、保护用的电流互感器主要在系统短路情况下工作，因此对其准确度的要求比测量用的电流互感器高。

（）3、电流保护采用两相电流差接线时，接线系数将随短路类型而变。

（）4、电流互感器的误差与二次负荷有关，二次负荷增大，电流互感器的误差减小。

（）5、电流互感器的10%误差曲线是保证其变比误差不超过－10%条件下，一次电流的倍数与电流互感器允许最大二次负荷阻抗的关系曲线。

三、选择题：1、互感器二次侧应有安全可靠的接地，其作用是( )。

A、便于测量时形成回路B、以防互感器一、二次绕组绝缘破坏时，高电压对二次的危害C、泄漏雷电流2、对称分量滤过器的作用是( )。

A、获取所需的序分量B、滤掉所需的序分量C、同时获取多种序分量3、电抗变换器是( )。

A、原边输入电压，副边输出电压B、原边输入电流，副边输出电流C、原边输入电流，副边输出电压3、电流互感器的二次负荷增加，则准确度等级（）。

A、降低B、增高C、不变4、中性点非直接接地电网的电流保护，通常采用（）接线方式。

A、三相完全星形B、两相不完全星形C、两相电流差5、电流保护采用两相不完全星形接线，可以反映（）。

A、所有的相间短路B、所有的接地短路C、所有的相间短路和接地短路6、电流保护采用三相星形接线，可以反映（）。

A、所有的相间短路B、所有的接地短路C、所有的相间短路和接地短路7、采用（），不能取零序电压。

A、两台单相电压互感器接成V/V形B、三台单相三绕组电压互感器接成星形和开口三角形C、一台三单相五柱式电压互感器接成星形和开口三角形8、一台保护用的电流互感器的准确度为10级，则该电流互感器在规定的二次负荷范围内，一次电流为额定值时的最大变比误差（）A 、为±10%B 、为±1%C 、不作规定9、中性点直接接地电网中，零序电压滤过器的额定电压为（ ）。

A 、3100VB 、3100V C 、100V 10、中性点不接地电网中，零序电压滤过器的额定电压为（ ）。

A 、3100VB 、3100V C 、100V 四、问答题：1、简述常用的三种电流保护接线方式的适用范围。

答：常用的三种电流保护接线方式是：两相电流差接线、两相不完全星形接线、三相完全星形接线。

两相电流差接线适用于10KV 以下小接地电流电网、小容量设备及高压电动机的相间短路保护中；两相不完全星形接线广泛用于35KV 及以下小接地电流电网的相间短路的保护中；三相完全星形接线广泛用于发电机、变压器等贵重设备和110KV 及以上的大接地电流电网的相间短路和接地保护中。

2、输入变换器的作用有哪些？3、对于采用两相三继电器接线方式的过电流保护，若电流互感器的变比K TA =200/5，在一次侧负荷电流I L =180A 的情况下，流过中性线上的电流继电器的电流为多大？如果有一个电流互感器的二次绕组极性接反，这时该继电器中取得电流又有多大？第三章电网相间短路的电流电压保护一、填空题：1、电流电压联锁速断保护的动作值按运行方式整定，该保护的最大保护范围约为线路全长的。

2、在三段式电流保护中，电流速断保护作保护，定时限过电流保护作为保护。

3、校验电流保护的灵敏系数时，最小短路电流是指在被保护范围末端，在_________运行方式下的______________电流。

4、无时限电流速断保护的动作电流按大于电流整定，其灵敏性通常用_________ 表示。

5、无时限电流速断保护是依靠来保证选择性的；而定时限电流保护是依靠来保证选择性的。

6、三段式电流保护中，最灵敏的是第段，因为______________________。

7、DL-10型电流继电器动作电流的调整方法有两种：一是；二是。

8、一只电磁型电流继电器，型号为DL-11/10，整定动作值为8A，则此时须将其线圈，弹簧把手应调节到位置。

9、当电磁型低电压继电器动作后，其动合触点，动断触点。

10、电流速断保护在运行方式下保护范围最小；而电压速断保护在运行方式下保护范围最小。

11、本线路带时限电流速断保护的保护范围一般不超过相邻线路的保护的保护范围，故只带延时即可保证选择性。

12、电流继电器的返回系数过低，将使过电流保护的动作电流，保护的灵敏系数。

13、电流电压联锁速断保护可以在的情况下，增加保护范围，即提高了保护的，又满足了速动性。

14、电流电压联锁速断保护的动作值按主要运行方式来整定，当出现较大运行方式时，由元件闭锁元件而使整套保护不会误动作。

15、电流电压联锁速断保护的动作值按主要运行方式来整定，当出现较小运行方式时，由元件闭锁元件而使整套保护不会误动作。

16、无时限电流速断保护的保护范围随和而变。

二、判断题：（）1、电压速断保护可在线路上单独使用。

（）2、当采用无时限电流速断保护的保护范围不能满足要求时，可采用电流电压联锁速断保护。

（）3、整定定时限过电流保护的动作电流时，引入返回系数K re，由于电流继电器K re＜l，故使保护的灵敏系数提高。

（）4、装有三段式电流保护的线路末端故障时，一般情况下，故障的切除时间为0.5秒。

（）5、对于线路一变压器组式接线，无时限电流速断保护一般可以保护线路全长。

（）6、电流电压联锁速断保护的动作值按主要运行方式整定，当出现最大运行方式时将因电流元件动作而使整套保护误动。

（）7、保护动作后，信号继电器要手动复归，是因为自动复归不易实现。

（）8、装有三段式电流保护的线路，若由无时限电流速断保护动作切除故障，则说明故障发生在线路末端。

（）9、0.5秒的带时限电流速断保护比1秒的带时限电流速断保护的灵敏性好。

（）10、保护范围大的保护，灵敏性好。

而动作电流大的保护，其保护范围小。

（）11、越靠近电源处的定时限过电流保护，其动作时限越长。

（）12、在三段式电流保护中，因为第Ⅰ段动作最迅速，所以第Ⅰ段最灵敏。

（）13、三段式电流保护中，定时限过电流保护的保护范围最大。

（）14、装有三段式电流保护的线路，若由无时限电流速断保护动作切除故障，则说明故障发生在线路首端部分。

三、选择题：1、定时限过电流保护的动作电流需要考虑返回系数，是为了( )。

A、提高保护的灵敏性B、外部故障切除后保护可靠返回C、解决选择性。

3、电流电压联锁速断保护的动作值按( )运行方式整定。

A、最大B、主要C、最小。

4、对于相间短路的过电流保护，计算继电保护灵敏系数时，应用( )的值。

A、三相短路B、两相短路C、单相接地短路5、装有三段式电流保护的线路末端故障时，一般由（）保护动作切除故障。

A、定时限过电流B、带时限电流速断C、无时限电流速断6、三段式电流保护中灵敏性最好的是（）。

A、ⅠB、ⅡC、Ⅲ7、有一短线路，拟定装设两段式电流保护，一般采用的是三段式电流保护中的（）。

A、Ⅰ和Ⅱ段B、Ⅰ和Ⅲ段C、Ⅱ和Ⅲ段8、对定时限过电流保护进行灵敏性校验，要求其作远后备保护时的灵敏系数为（）。

A、≥1.5B、≥1.3C、≥1.2三、问答题：1、为什么过电流保护的动作电流要考虑返回系数，而无时限电流速断保护和带时限电流速断保护则不考虑呢？2、无时限电流速断保护保护中采用中间继电器的作用是什么？3、简述无时限电流速断保护的优缺点。

优点：简单可靠，动作迅速。

缺点：不能保护本线路全长，且保护范围随运行方式和短路类型而变，灵敏性较差。
