强电弱电布线施工的规范
一、确定点位
1、点位确定的依据:根据空间布线设计图纸，结合工位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。

2、暗盒高度的确定:除特殊要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。

若有多个暗盒在一起，暗盒之间的距离至少为10mm。

3、布线箱位置的确定:
1,内嵌式:在所采用弱电布线箱尺寸上宽、高各增加10mm，在深度方向上减少10mm。

2,外置式:按所用产品的型号尺寸标注固定孔位置。

3,内置式:确定管线进入所用产品的高度。

二、开槽
1、确定开槽路线:根据以下原则:
1,路线最短原则;
2,不破坏原有强电原则;
3,不破坏防水原则。

2、确定开槽宽度:根据信号线的多少确定PVC管的多少，进而确定槽的宽度。

3、确定开槽深度:若选用16mm的PVC管，则开槽深度为20mm;若选用
20mm的PVC管，则开槽深度为25mm。

4、线槽外观要求:横平竖直，大小均匀。

5、线槽的测量:暗盒和配线箱槽独立计算，所有线槽按开槽起点到线槽终点测量，若线槽宽度超过80mm按双线槽长度计算。

三、布线
1、确定线缆通畅:
1,网线、电话线的测试:分别做水晶头，用网络测试仪测试通断; 2,有线电视线、音视频线、音响线的测试:分别用万用表测试通断; 3,其他线缆:用相应专业仪表测试通断。

2、确定各点位用线长度:
1,测量出配线箱槽到各点位端的长度;
2,加上各点位及配线箱槽处的冗余线长度:各点位出口处线的长度为
200mm,300mm，配线箱内:线的长度为500mm，背景音乐出口处:线长1.5米至2米。

3、确定标签:将各类线缆按一定长度剪断后在线的两端分别贴上标签，并注明:弱电种类,房间,序号。

4、确定管内线数:管内线的横截面积不得超过管的横截面积的80%。

四、封槽
1、固定暗盒:除厨房、卫生间暗盒要凸出墙面20mm外，其他暗盒与墙面要求齐平。

几个暗盒在一起时要求在同一水平线上。

2、固定PVC管:
1,地面PVC管要求每间隔一米必须固定;
2,地槽PVC管要求每间隔两米必须固定;
3,、墙槽PVC管要求每间隔一米必须固定。

3、封槽:封槽后的墙面、地面不得高于所在平面。

4、清扫施工现场:封槽结束后，清运垃圾，打扫施工现场。

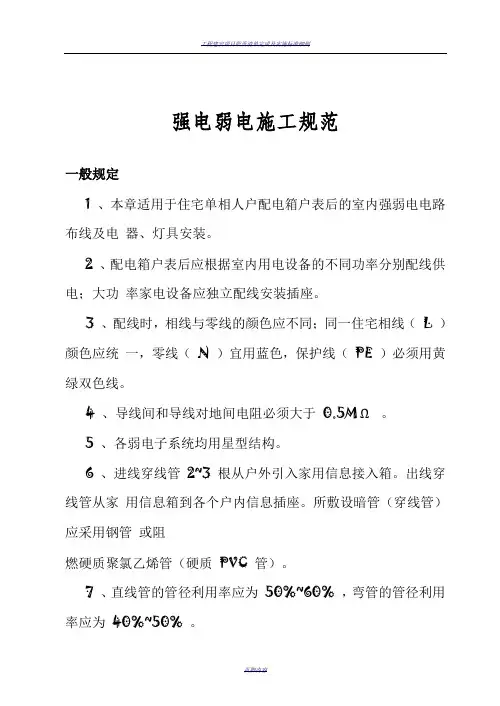

1)各弱电子系统均用星型结构。

2)进线穿线管2~3根从大厦配电箱引入机房。

出线穿线管从机房到各个信息点。

所敷设暗管(穿线管)应采用钢管或阻燃硬质聚氯乙烯管(硬质PVC管)。

3)直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。

4)所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。

5)暗管直线敷设长度超过30米时，中间应加装过线盒。

6)暗管必须弯曲敷设时，其路由长度应?15米，且该段内不得有S弯。

连续弯曲超过2次时，应加装过线盒。

7)暗管弯曲半径不得小于该管外径的6~10倍。

8)在暗管孔内不得有各种线缆接头。

家庭用电线，一般都是用家庭电路系统布置方法里的经验公式计算。

导线的选择以铜芯导线为例，其经验公式为:导线截面(单位为平方毫米)?I/4(A)。

约1平方毫米截面的铜芯导线的额定载流量?4A，2.5平方毫米截面的铜芯导线的额定载流量约为10安。

用这个公式来看就是2.5*4是对的，2.5*5也可以，也有用2.5*6的。

但是工厂等散热条件好的地方也可以用2.5*9甚至2.5*10这样算来2.5平方的线可以;最大能够带4.4KW。

为什么同样的导线有多种电流数值呢,这是因为不同的用电条件对导线有不同的要求的原因。

导线能够通过多大的电流主要还是看电流在导线上流过时导线的发热量和安全因素来决定的。

家庭中的安全
是很重要的，家庭中的导线在一些地方还是封闭安装的，所以严格要求就用导线截面积乘以4作为载流量。

载流量小，导线就要得多，成本就高。

为了降低成本，又保证安全，很多家装在不是封闭布线时就采用导线
截面积乘以5倍或者6倍来提高导线的载流量。

这也是家庭布线的最大载流量，再大就不能保证家庭电器安全
正常的使用了。

如果是工业用电，是可以用到导线截面积乘以9倍左右的载流量。

总之，同一导线在不同的条件、不同的要求下是有不同的载流量。

你根据情况来计算。

你问的2.5平方的铜导线在家庭中布线时，封闭的情况下就只能允许载流10A，一般情况下允许载流15A，
在工厂中一般可以载流到25A
水路:
1.使用PPR管可以在地下埋接头，铝塑管不行。

2(做容易漏水的地方是墙角、管跟、地漏，无论原来的防水如何，最好自己重做一遍地面防水，重点是容易漏水的地方;卫生间与卧室、书房等相邻的墙面1.8m以下要做防水。

3(水路走完，封水泥前，要做打压试验，包括冷水管、热水管和暖气三路。

4(做完地面防水、铺瓷砖前，要做闭水试验。

5(冷水管不能和热水管混接。

6(镀锌管国家已经禁止使用，可以使用PPR管、铝塑管，最好的水管是铜管。

7(嵌入墙体、地面的管道应进行防腐处理并用水泥砂浆保护，其厚度应符合下列要求:墙内冷水管不小于10mm、热水管不小于15mm，嵌入地面的管道不小于10mm。

8(冷热水管安装应左热右冷，平行间距应不小于200mm。

9(内有橡胶垫圈的铜接头如果使用后，再次返工时不能直接使用，最好换新的，因为橡胶垫圈的弹性已经改变。

防水作用已经降低了。

电路:
1(设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。

2(开槽深度应一致，一般是PVC管直径+10MM。

电源线配线时，所用导线截面积应满足用电设备的最大输出功率。

一3(般情况，照明、插座2.5mm2、空调4mm2.
4(暗线敷设必须配阻燃PVC管。

当管线长度超过15m或有两个直角弯时，应增设拉线盒。

天棚上的灯具应设拉线盒固定。

5( PVC管应用管卡固定。

PVC管接头均用配套接头，用PVC胶水粘牢，弯头均用弹簧弯曲。

暗盒，拉线盒与PVC管用锣接固定。

6( PVC管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积(包括绝缘外皮)不应超过管内截面积的40,。

7(电源线与通讯线不得穿入同一根管内。

8(电源线及插座与电视线及插座的水平间距不应小于500mm。

9(电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于
100mm。

10(穿入配管导线的接头应设在接线盒内，线头要留有余量150MM，接头搭接应牢固，绝缘带包缠应均匀紧密。

11(安装电源插座时，面向插座的左侧应接零线(N)，右侧应接相线(L)，中间上方应接保护地线(PE)。

保护地线为2.5平方的双色软线。

12(当吊灯自重在3kg 及以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上。

严禁安装在木楔、木砖上。

13(连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端于上。

14.导线间和导线对地间电阻必须大于0.5MΩ。

15.电源插座底边距地宜为300mm，平开关板底边距地宜为1300mm。

挂壁空调插座的高度1900MM。

脱
排插座高2100MM，厨房插座高950MM，挂式消毒柜1900MM，洗衣机
1000MM。

电视机650MM。

16.同一室内的电源、电话、电视等插座面板应在同一水平标高上，高差应小于5mm.
17..每户应设置强弱电箱，配电箱内应设动作电流30MA的漏电保护器，分数路经过控开后，分别控制照明，空调，插座等。

控开的工作电流应与终端电器的最大工作电流相匹配，一般情况下，照明10A，插座16A，柜式空调20A，进户40-60A。

18.安装开关，面板，插座及灯具时应注意清洁，宜安排在最后一涂乳胶漆之前。
